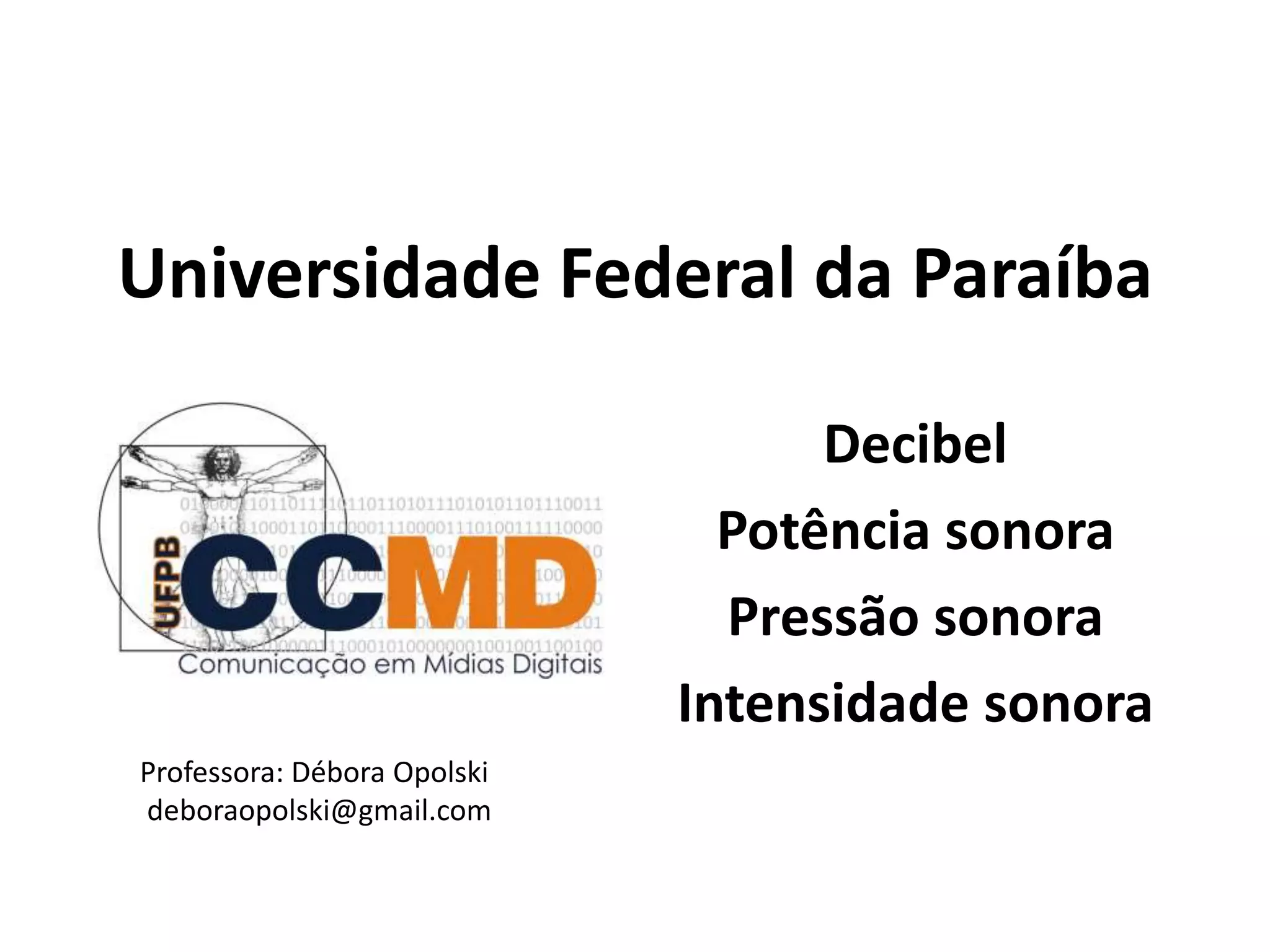

1. Universidade Federal da Paraíba
Decibel
Potência sonora
Pressão sonora
Intensidade sonora
Professora: Débora Opolski
deboraopolski@gmail.com

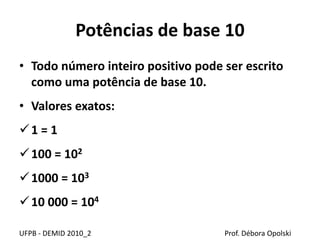

2. Potências de base 10
• Todo número inteiro positivo pode ser escrito
como uma potência de base 10.
• Valores exatos:
1 = 1
100 = 102
1000 = 103
10 000 = 104
UFPB - DEMID 2010_2 Prof. Débora Opolski

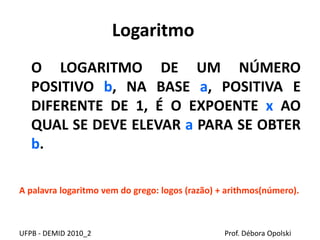

3. Logaritmo
O LOGARITMO DE UM NÚMERO
POSITIVO b, NA BASE a, POSITIVA E
DIFERENTE DE 1, É O EXPOENTE x AO
QUAL SE DEVE ELEVAR a PARA SE OBTER
b.
A palavra logaritmo vem do grego: logos (razão) + arithmos(número).
UFPB - DEMID 2010_2 Prof. Débora Opolski

4. Logaritmo
Logarítmo é o valor de x na equação
ax = b.
UFPB - DEMID 2010_2 Prof. Débora Opolski

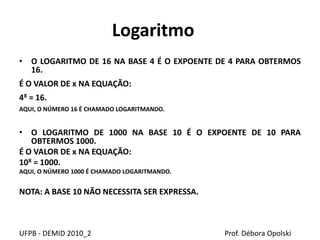

5. Logaritmo
• O LOGARITMO DE 16 NA BASE 4 É O EXPOENTE DE 4 PARA OBTERMOS
16.
É O VALOR DE x NA EQUAÇÃO:
4X = 16.
AQUI, O NÚMERO 16 É CHAMADO LOGARITMANDO.
• O LOGARITMO DE 1000 NA BASE 10 É O EXPOENTE DE 10 PARA
OBTERMOS 1000.
É O VALOR DE x NA EQUAÇÃO:
10X = 1000.
AQUI, O NÚMERO 1000 É CHAMADO LOGARITMANDO.
NOTA: A BASE 10 NÃO NECESSITA SER EXPRESSA.
UFPB - DEMID 2010_2 Prof. Débora Opolski

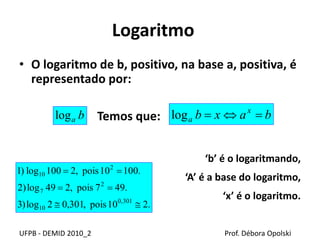

6. Logaritmo
• O logaritmo de b, positivo, na base a, positiva, é
representado por:
Temos que:
‘b’ é o logaritmando,
‘A’ é a base do logaritmo,
‘x’ é o logaritmo.
UFPB - DEMID 2010_2 Prof. Débora Opolski
balog baxb x
a log
.210pois,301,02log)3
.497pois,249log)2
.10010pois,2100log)1
301,0
10
2
7
2
10




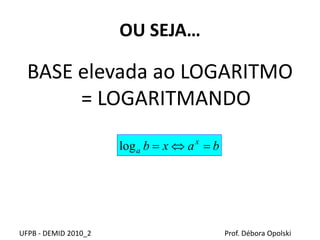

7. OU SEJA…
BASE elevada ao LOGARITMO
= LOGARITMANDO
UFPB - DEMID 2010_2 Prof. Débora Opolski
baxb x
a log

8. Exercícios
1. Complete corretamente as lacunas:
a) O logaritmo de 64 na base 4 é _ _ _ _ _.
b) O logaritmo de 81 na base 3 é _ _ _ _ _.
2. Use V ou F adequadamente:
a) O logaritmo de 5 na base 25 é 2. ( )
b) O logaritmo de 10 na base 10 é 1. ( )
c) O logaritmo de 1 na base 15 é 3. ( )
UFPB - DEMID 2010_2 Prof. Débora Opolski

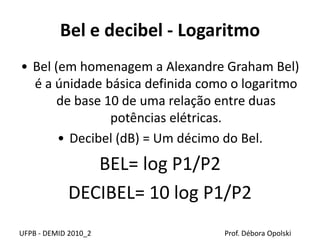

9. Bel e decibel - Logaritmo
• Bel (em homenagem a Alexandre Graham Bel)
é a únidade básica definida como o logaritmo
de base 10 de uma relação entre duas
potências elétricas.
• Decibel (dB) = Um décimo do Bel.
BEL= log P1/P2
DECIBEL= 10 log P1/P2
UFPB - DEMID 2010_2 Prof. Débora Opolski

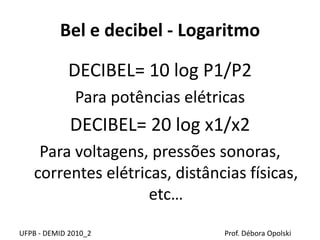

10. Bel e decibel - Logaritmo
DECIBEL= 10 log P1/P2
Para potências elétricas
DECIBEL= 20 log x1/x2
Para voltagens, pressões sonoras,
correntes elétricas, distâncias físicas,
etc…
UFPB - DEMID 2010_2 Prof. Débora Opolski

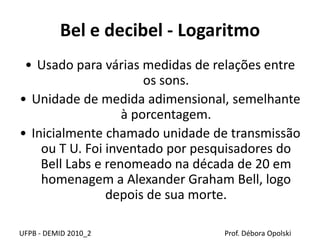

11. Bel e decibel - Logaritmo
• Usado para várias medidas de relações entre
os sons.
• Unidade de medida adimensional, semelhante
à porcentagem.
• Inicialmente chamado unidade de transmissão
ou T U. Foi inventado por pesquisadores do
Bell Labs e renomeado na década de 20 em
homenagem a Alexander Graham Bell, logo
depois de sua morte.
UFPB - DEMID 2010_2 Prof. Débora Opolski

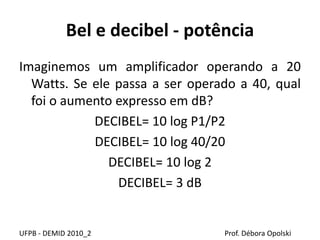

12. Bel e decibel - potência
Imaginemos um amplificador operando a 20
Watts. Se ele passa a ser operado a 40, qual
foi o aumento expresso em dB?
DECIBEL= 10 log P1/P2
DECIBEL= 10 log 40/20
DECIBEL= 10 log 2
DECIBEL= 3 dB
UFPB - DEMID 2010_2 Prof. Débora Opolski

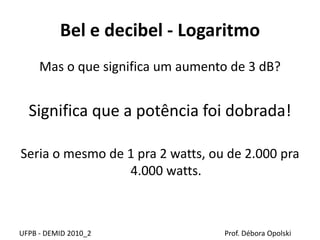

13. Bel e decibel - Logaritmo
Mas o que significa um aumento de 3 dB?
Significa que a potência foi dobrada!
Seria o mesmo de 1 pra 2 watts, ou de 2.000 pra
4.000 watts.
UFPB - DEMID 2010_2 Prof. Débora Opolski

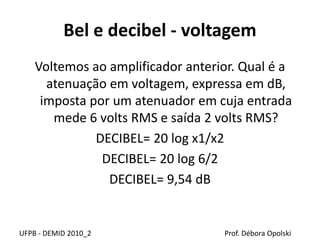

14. Bel e decibel - voltagem
Voltemos ao amplificador anterior. Qual é a
atenuação em voltagem, expressa em dB,
imposta por um atenuador em cuja entrada
mede 6 volts RMS e saída 2 volts RMS?
DECIBEL= 20 log x1/x2
DECIBEL= 20 log 6/2
DECIBEL= 9,54 dB
UFPB - DEMID 2010_2 Prof. Débora Opolski

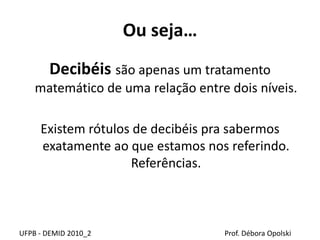

15. Ou seja…
Decibéis são apenas um tratamento
matemático de uma relação entre dois níveis.
Existem rótulos de decibéis pra sabermos
exatamente ao que estamos nos referindo.
Referências.
UFPB - DEMID 2010_2 Prof. Débora Opolski

16. Rótulos de decibéis
dBv e dBu: Não é uma real medição de decibéis.
Medição de voltagem desconsiderando a
impedância do circuito de referência.
Uma vez que a impedância não é conhecida, o
nível de potência também não é.
Usa-se:
Ref. de voltagem: 0,775 volts
Impedância: 600 Ω
UFPB - DEMID 2010_2 Prof. Débora Opolski

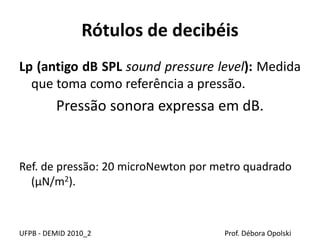

17. Rótulos de decibéis
Lp (antigo dB SPL sound pressure level): Medida
que toma como referência a pressão.
Pressão sonora expressa em dB.
Ref. de pressão: 20 microNewton por metro quadrado
(µN/m2).
UFPB - DEMID 2010_2 Prof. Débora Opolski

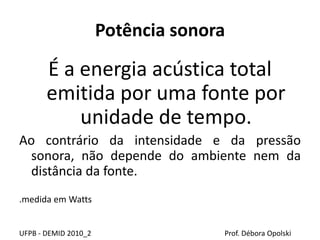

18. Potência sonora
É a energia acústica total
emitida por uma fonte por
unidade de tempo.
Ao contrário da intensidade e da pressão
sonora, não depende do ambiente nem da
distância da fonte.
.medida em Watts
UFPB - DEMID 2010_2 Prof. Débora Opolski

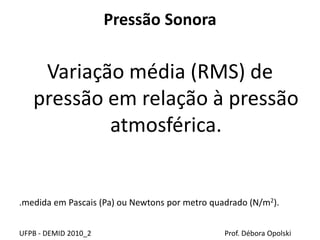

19. Pressão Sonora
Variação média (RMS) de
pressão em relação à pressão
atmosférica.
.medida em Pascais (Pa) ou Newtons por metro quadrado (N/m2).
UFPB - DEMID 2010_2 Prof. Débora Opolski

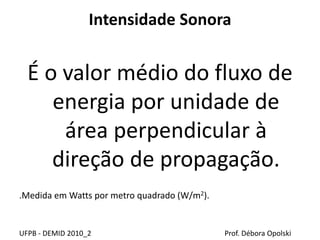

20. Intensidade Sonora
É o valor médio do fluxo de
energia por unidade de
área perpendicular à
direção de propagação.
.Medida em Watts por metro quadrado (W/m2).
UFPB - DEMID 2010_2 Prof. Débora Opolski

21. UFPB - DEMID 2010_2 Prof. Débora Opolski
http://www.daikin.pt/faq/items/power-pressure.jsp

22. Resumindo
Na prática pra que eu vou
usar dB?
Pra medir potências,
voltagens e pressão
sonora.
UFPB - DEMID 2010_2 Prof. Débora Opolski

23. Fontes
www.dpedro.com.br/.../INTRODUCAO_LOGARITMOS.pps
http://pt.wikipedia.org/wiki/Decibel
http://www.eca.usp.br/prof/iazzetta/tutor/acustica/intensidade/potencia.htm
http://www.eca.usp.br/prof/iazzetta/tutor/acustica/intensidade/pressao.htm
http://www.eca.usp.br/prof/iazzetta/tutor/acustica/intensidade/intensidade.htm
CYSNE, Luis Fernando O. A bíblia do som. Cysne Science Publishing Co. 2006.
UFPB - DEMID 2010_2 Prof. Débora Opolski
