O documento discute conceitos fundamentais de redes de comunicação como largura de banda, taxa de transmissão, throughput e decibel. Largura de banda refere-se à faixa de frequência ocupada por um sinal. Taxa de transmissão é medida em bits por segundo e indica a quantidade de dados transmitidos. Throughput é a taxa de transferência efetiva, podendo ser menor que a taxa nominal devido a perdas. O decibel é usado para medir intensidade de som e quantidades em escala logarítmica.

1. Simão Faria e João Machado1TI10/13REDES DE COMUNICAÇÃOTRABALHO DE GRANDEZAS E MEDIDAS

2. Redes de Comunicação

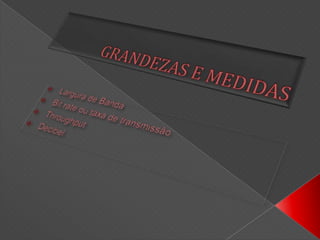

3. GRANDEZAS E MEDIDASLargura de Banda

4. Bit rate ou taxa de transmissão

5. Throughput

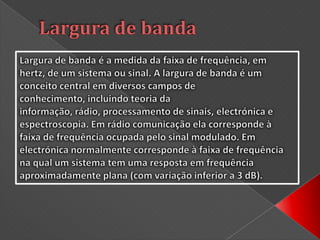

6. DecibelLargura de bandaLargura de banda é a medida da faixa de frequência, em hertz, de um sistema ou sinal. A largura de banda é um conceito central em diversos campos de conhecimento, incluindo teoria da informação, rádio, processamento de sinais, electrónica e espectroscopia. Em rádio comunicação ela corresponde à faixa de frequência ocupada pelo sinal modulado. Em electrónica normalmente corresponde à faixa de frequência na qual um sistema tem uma resposta em frequência aproximadamente plana (com variação inferior a 3 dB).

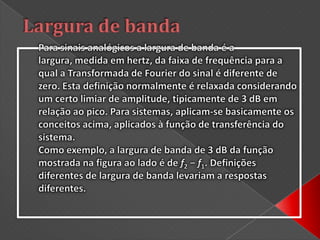

7. Para sinais analógicos a largura de banda é a largura, medida em hertz, da faixa de frequência para a qual a Transformada de Fourier do sinal é diferente de zero. Esta definição normalmente é relaxada considerando um certo limiar de amplitude, tipicamente de 3 dB em relação ao pico. Para sistemas, aplicam-se basicamente os conceitos acima, aplicados à função de transferência do sistema.Como exemplo, a largura de banda de 3 dB da função mostrada na figura ao lado é de f2 − f1. Definições diferentes de largura de banda levariam a respostas diferentes.

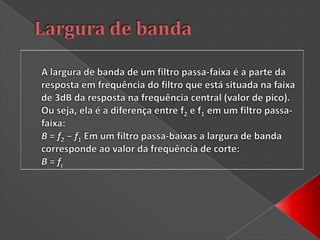

8. A largura de banda de um filtro passa-faixa é a parte da resposta em frequência do filtro que está situada na faixa de 3dB da resposta na frequência central (valor de pico). Ou seja, ela é a diferença entre f2 e f1 em um filtro passa-faixa:B = f2 − f1 Em um filtro passa-baixas a largura de banda corresponde ao valor da frequência de corte:B = fc

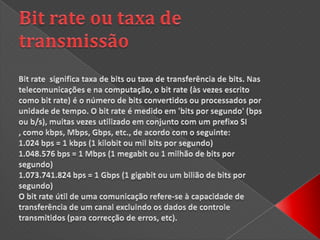

9. Bit rate ou taxa de transmissãoBit rate significa taxa de bits ou taxa de transferência de bits. Nas telecomunicações e na computação, o bit rate (às vezes escrito como bit rate) é o número de bits convertidos ou processados por unidade de tempo. O bit rate é medido em 'bits por segundo' (bps ou b/s), muitas vezes utilizado em conjunto com um prefixo SI , como kbps, Mbps, Gbps, etc., de acordo com o seguinte:1.024 bps = 1 kbps (1 kilobit ou mil bits por segundo) 1.048.576 bps = 1 Mbps (1 megabit ou 1 milhão de bits por segundo) 1.073.741.824 bps = 1 Gbps (1 gigabit ou um bilião de bits por segundo) O bit rate útil de uma comunicação refere-se à capacidade de transferência de um canal excluindo os dados de controle transmitidos (para correcção de erros, etc).

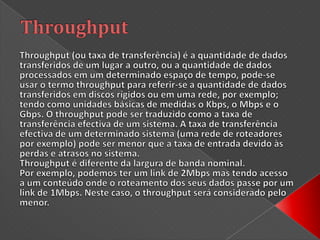

10. ThroughputThroughput (ou taxa de transferência) é a quantidade de dados transferidos de um lugar a outro, ou a quantidade de dados processados em um determinado espaço de tempo, pode-se usar o termo throughput para referir-se a quantidade de dados transferidos em discos rígidos ou em uma rede, por exemplo; tendo como unidades básicas de medidas o Kbps, o Mbps e o Gbps. O throughput pode ser traduzido como a taxa de transferência efectiva de um sistema. A taxa de transferência efectiva de um determinado sistema (uma rede de roteadores por exemplo) pode ser menor que a taxa de entrada devido às perdas e atrasos no sistema.Throughput é diferente da largura de banda nominal.Por exemplo, podemos ter um link de 2Mbps mas tendo acesso a um conteúdo onde o roteamento dos seus dados passe por um link de 1Mbps. Neste caso, o throughput será considerado pelo menor.

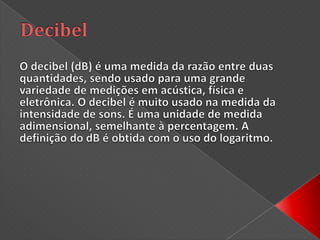

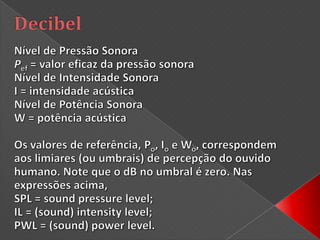

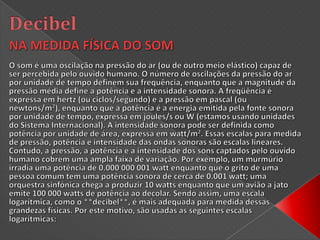

11. DecibelO decibel (dB) é uma medida da razão entre duas quantidades, sendo usado para uma grande variedade de medições em acústica, física e eletrônica. O decibel é muito usado na medida da intensidade de sons. É uma unidade de medida adimensional, semelhante à percentagem. A definição do dB é obtida com o uso do logaritmo.
