O documento descreve os detalhes técnicos de transformadores, incluindo seus componentes principais como o núcleo magnético, enrolamentos e encapsulamento, além de normas aplicáveis, projetos, ventilação e proteção. A empresa TMC se orgulha de produzir transformadores que contribuem para a preservação do meio ambiente.

1. mais do que um transformador...

2. Transformador Standard

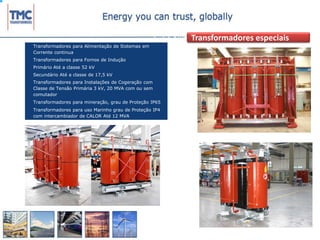

3. Transformadores especiais

4. Normas AplicáveisNBR 10295IEC 60076-11

5. Projetos

6. NucleoO núcleo magnético é construído em chapas de aço silício de grãos orientados com alta permeabilidade e baixas perdas (0, 9 W / Kg. A 1.5 Tesla)A superfície destas lâminas é isolada através de um verniz especial (Carlyte), que reduz sensivelmente as perdas no Fe Si causadas pela corrente de FoucaultAs lâminas que compõe o núcleo são cortadas em 45 ° e pressionadas, minimizando as perdas de fluxo disperso, dando maior rigidez e evitando vibrações , que é a principal causa do nível de ruído.Os componentes do núcleo são montados em bancadas especiais gabaritadas, evitando assim qualquer deformação das lâminas, assegurando um alinhamento perfeito.De conformidade com a classe F a temperatura máxima permitida na parte central do transformador é de 140 ° C.

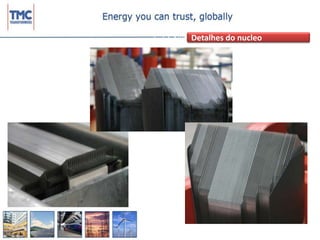

7. Detalhes do nucleo

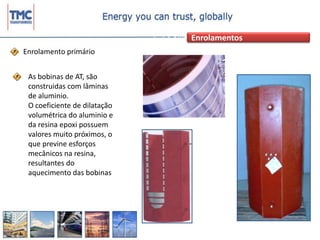

8. EnrolamentosEnrolamento primário As bobinas de AT, são construidas com lâminas de aluminio.O coeficiente de dilatação volumétrica do aluminio e da resina epoxi possuem valores muito próximos, o que previne esforços mecânicos na resina, resultantes do aquecimento das bobinas

9. Enrolamentos

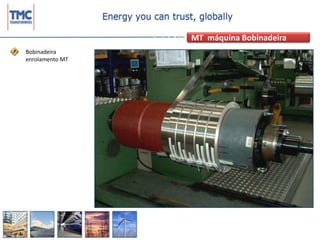

10. MT máquina BobinadeiraBobinadeira enrolamento MT

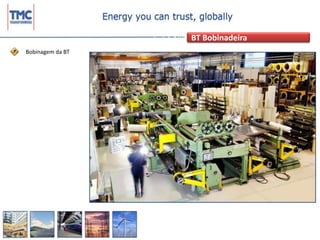

11. BT BobinadeiraBobinagem da BT

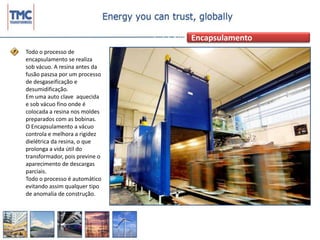

12. EncapsulamentoTodo o processo de encapsulamento se realiza sob vácuo. A resina antes da fusão paszsa por um processo de desgaseificação e desumidificação.Em uma auto clave aquecida e sob vácuo fino onde é colocada a resina nos moldes preparados com as bobinas.O Encapsulamento a vácuo controla e melhora a rigidez dielétrica da resina, o que prolonga a vida útil do transformador, pois previne o aparecimento de descargas parciais.Todo o processo é automático evitando assim qualquer tipo de anomalia de construção.

13. E2 C2 F1Os Transformadores secos fabricados pela TMC atendem a norma IEC quanto a ambientes agressivosE0Operação em ambiente seco e sem poluição.E1 Operação admitida com contaminação eventual e limitadaE2 Operação em ambiente umido, poluido e salino.E2C1Operação em tremperatura ambiente até -5°C, e armazenamento até –25°C.C2 Operação, transporte e armazenamento até temperatura de -25°C.C2F0 não há previsão de riscos especiais contra fogo.F1 O transformador é um equipamento considerado de risco de incendio, na classe F1, os riscos de inflamabilidade são reduzidos, e o mateiral utilizado em sua construção é autoextinguivel.F1

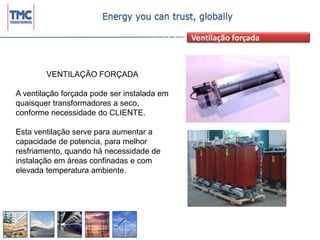

14. Ventilação forçadaVENTILAÇÃO FORÇADAA ventilação forçada pode ser instalada em quaisquer transformadores a seco, conforme necessidade do CLIENTE.Esta ventilação serve para aumentar a capacidade de potencia, para melhor resfriamento, quando há necessidade de instalação em áreas confinadas e com elevada temperatura ambiente.

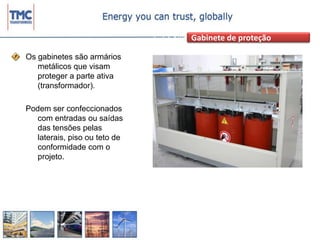

15. Gabinete de proteçãoOs gabinetes são armários metálicos que visam proteger a parte ativa (transformador).Podem ser confeccionados com entradas ou saídas das tensões pelas laterais, piso ou teto de conformidade com o projeto.

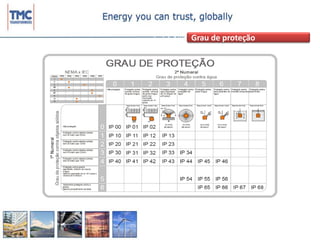

16. Grau de proteção

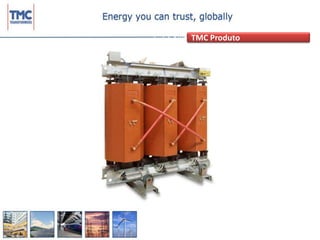

17. TMC Produto

18. Mensagem TMCHoje devemos ter a consciência de preservação do MEIO AMBIENTE e para isso é necessário nosso empenho, de modo que consigamos deixar para as gerações futuras um mundo melhor do que o encontramos.A TMC se orgulha de poder com seus produtos, contribuir de forma eficaz para uma melhoria do MEIO AMBIENTE.Sempre estaremos prontos a inovar tecnologicamente para melhoria do MEIO AMBIENTE melhor.
