O documento fornece informações técnicas sobre transformadores a seco fabricados pela WEG, incluindo suas principais aplicações em plantas industriais, hospitais e aeroportos, suas potências de 112,5 kVA a 20.000 kVA, e que oferecem segurança, vida útil aumentada e preservação ambiental.

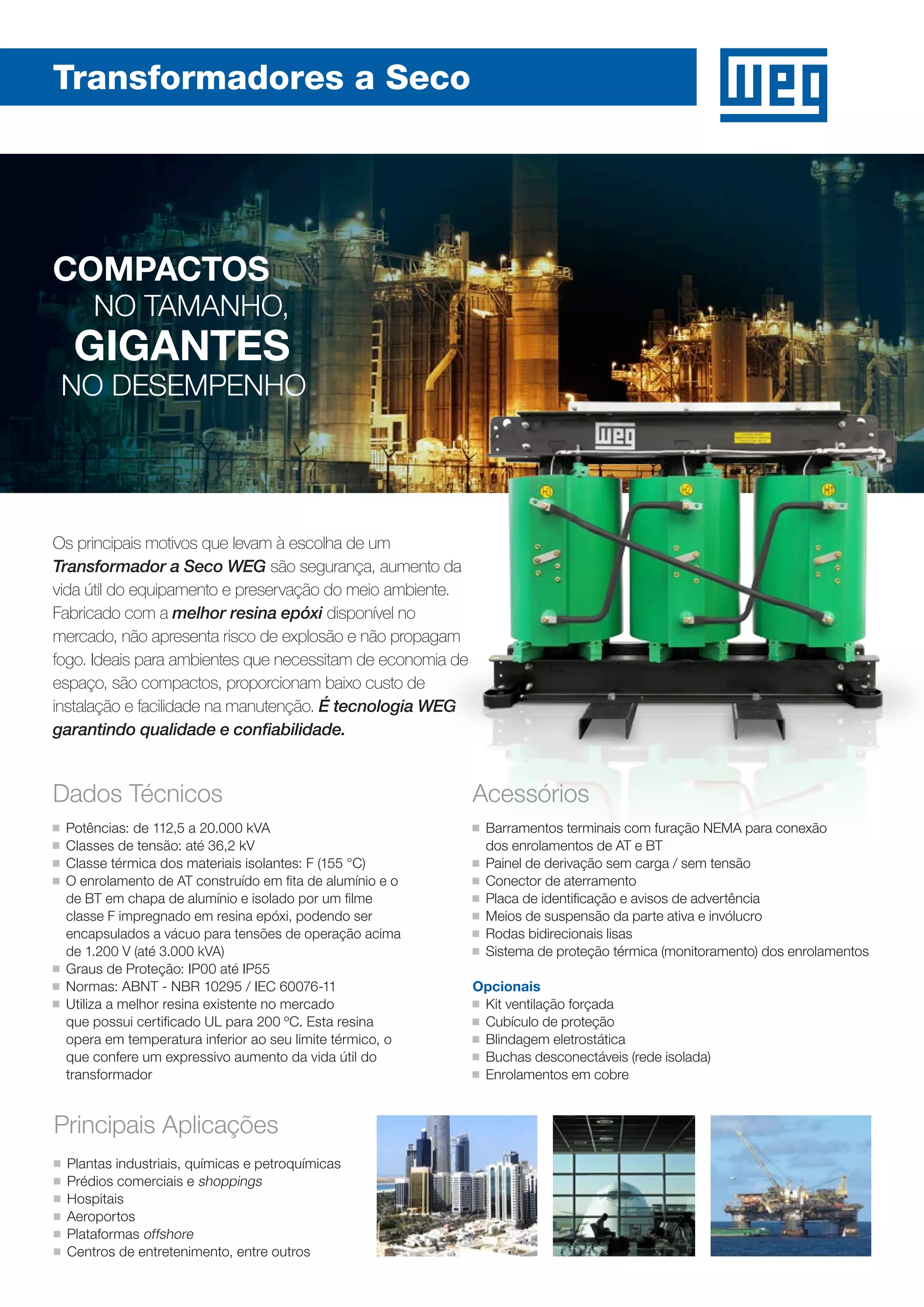

1. Principais Aplicações
g Plantas industriais, químicas e petroquímicas
g Prédios comerciais e shoppings
g Hospitais
g Aeroportos
g Plataformas offshore
g Centros de entretenimento, entre outros
Dados Técnicos
g Potências: de 112,5 a 20.000 kVA
g Classes de tensão: até 36,2 kV
g Classe térmica dos materiais isolantes: F (155 °C)
g O enrolamento de AT construído em fita de alumínio e o
de BT em chapa de alumínio e isolado por um filme
classe F impregnado em resina epóxi, podendo ser
encapsulados a vácuo para tensões de operação acima
de 1.200 V (até 3.000 kVA)
g Graus de Proteção: IP00 até IP55
g Normas: ABNT - NBR 10295 / IEC 60076-11
g Utiliza a melhor resina existente no mercado
que possui certificado UL para 200 ºC. Esta resina
opera em temperatura inferior ao seu limite térmico, o
que confere um expressivo aumento da vida útil do
transformador
Opcionais
g Kit ventilação forçada
g Cubículo de proteção
g Blindagem eletrostática
g Buchas desconectáveis (rede isolada)
g Enrolamentos em cobre
Os principais motivos que levam à escolha de um
Transformador a Seco WEG são segurança, aumento da
vida útil do equipamento e preservação do meio ambiente.
Fabricado com a melhor resina epóxi disponível no
mercado, não apresenta risco de explosão e não propagam
fogo. Ideais para ambientes que necessitam de economia de
espaço, são compactos, proporcionam baixo custo de
instalação e facilidade na manutenção. É tecnologia WEG
garantindo qualidade e confiabilidade.
Transformadores a Seco
Acessórios
g Barramentos terminais com furação NEMA para conexão
dos enrolamentos de AT e BT
g Painel de derivação sem carga / sem tensão
g Conector de aterramento
g Placa de identificação e avisos de advertência
g Meios de suspensão da parte ativa e invólucro
g Rodas bidirecionais lisas
g Sistema de proteção térmica (monitoramento) dos enrolamentos
COMPACTOS
NO TAMANHO,
GIGANTES
NO DESEMPENHO

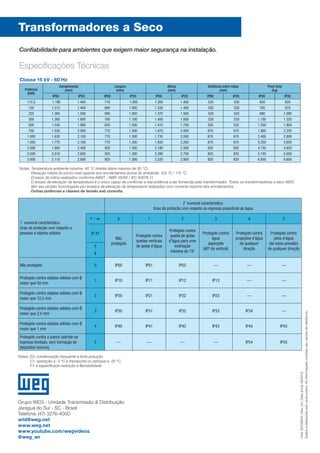

2. Potência
(kVA)
Comprimento
(mm)
Largura
(mm)
Altura
(mm)
Distância entre rodas
(mm)
Peso total
(kg)
IP00 IP20 IP00 IP20 IP00 IP20 IP00 IP20 IP00 IP20
112,5 1.190 1.400 710 1.000 1.300 1.400 520 520 650 820
150 1.215 1.400 680 1.000 1.330 1.400 520 520 700 870
225 1.260 1.500 680 1.000 1.370 1.500 520 520 890 1.080
300 1.380 1.600 700 1.100 1.400 1.600 520 520 1.100 1.320
500 1.530 1.980 620 1.200 1.410 1.700 520 520 1.550 1.800
750 1.530 2.000 770 1.300 1.670 2.000 670 670 1.900 2.250
1.000 1.630 2.100 770 1.300 1.735 2.000 670 670 2.400 2.800
1.500 1.770 2.100 770 1.300 1.930 2.200 670 670 3.250 3.650
2.000 1.900 2.400 920 1.300 2.180 2.500 820 820 4.150 4.650
2.500 2.010 2.600 920 1.300 2.380 2.700 820 820 5.100 5.650
3.000 2.110 2.600 920 1.300 2.520 2.800 820 820 6.000 6.600
Especificações Técnicas
Classe 15 kV - 60 Hz
1°
numeral característico:
Grau de proteção com respeito a
pessoas e objetos sólidos
2°
numeral característico:
Grau de proteção com respeito ao ingresso prejudicial de água
Y 0 1 2 3 4 5
IP XY
Não
protegido
Protegido contra
quedas verticais
de gotas d’água
Protegido contra
queda de gotas
d’água para uma
inclinação
máxima de 15º
Protegido contra
água
aspergida
(60º da vertical)
Protegido contra
projeções d’água
de qualquer
direção
Protegido contra
jatos d’água
(de baixa pressão)
de qualquer direção
X
Não protegido 0 IP00 IP01 IP02 --- --- ---
Protegido contra objetos sólidos com Ø
maior que 50 mm
1 IP10 IP11 IP12 IP13 --- ---
Protegido contra objetos sólidos com Ø
maior que 12,5 mm
2 IP20 IP21 IP22 IP23 --- ---
Protegido contra objetos sólidos com Ø
maior que 2,5 mm
3 IP30 IP31 IP32 IP33 IP34 ---
Protegido contra objetos sólidos com Ø
maior que 1 mm
4 IP40 IP41 IP42 IP43 IP44 IP45
Protegido contra a poeira (admite-se
ingresso limitado, sem formação de
depósitos nocivos)
5 --- --- --- --- IP54 IP55
Confiabilidade para ambientes que exigem maior segurança na instalação.
Cód:50038545|Rev:02|Data(m/a):09/2015
Sujeitoaalteraçõessemavisoprévio.Asinformaçõescontidassãovaloresdereferência.
Notas: Temperatura ambiente máxima: 40 °C (média diária máxima de 30 °C).
Elevação média do ponto mais quente dos enrolamentos acima do ambiente: 105 °C / 115 °C.
Ensaios de rotina realizados conforme ABNT - NBR 10295 / IEC 60076-11.
O ensaio de elevação de temperatura é o único capaz de confirmar a real potência a ser fornecida pelo transformador. Todos os transformadores a seco WEG
têm seu projeto homologado por ensaios de elevação de temperatura realizados com corrente máxima dos enrolamentos.
Outras potências e classes de tensão sob consulta.
Notas: E2: condensação frequente e forte poluição.
C1: operação a -5 ºC e transporte ou estoque a -25 ºC.
F1: é especificado restrição à flamabilidade.
Grupo WEG - Unidade Transmissão Distribuição
Jaraguá do Sul - SC - Brasil
Telefone: (47) 3276-4000
wtd@weg.net
www.weg.net
www.youtube.com/wegvideos
@weg_wr
Transformadores a Seco
