1. ADMINISTRAÇÃO DE REDES I ­ LINUX
DNS - Domain Name System
Frederico Madeira
LPIC­1, LPIC­2, CCNA
fred@madeira.eng.br
www.madeira.eng.br

2. Agenda
Implementação Tipos de Arquivos de Arquivos de
Visão Geral
Em Linux Servidores Config Zona
Mensagens de
Atividades
Log

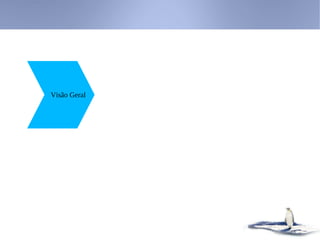

3. Visão Geral

4. DNS
- É um banco de dados hierárquico e distribuído, com milhares de
servidores através da internet, controlando as consultas de nomes e
endereços
- Servidor responsável por traduzir nomes em endereços IP (e vice
versa) de um determinado domínio.
- Evolução da tabela de hosts (/etc/hosts), resolve suas limitações
- Arquitetura cliente-servidor, onde o cliente solicita a informação ao
servidor
- Robustez e performance são obtidas através de replicação e caching
- Servidores são chamados de Name-Servers (Servidores de Nome)

5. DNS
- Sua organização é semelhante a do sistema de arquivos do unix (árvore invertida).
No caso do unix inicia-se com “/” e no DNS inicia-se com “.”
- Cada nó, passa a ser a raiz da nova sub-árvore. Através de consultas, acha-se
qualquer host no sistema de domínios, começando pela raiz, seguindo os ponteiros
até o domínio de destino.
- Domínios podem ser divididos em sub-domínios
- Cada domínio possuí um nome único (da mesma forma que os diretórios)
- FQDN – Full Qualify Domain Name = Nome que começa com um host e vai até a
raiz Ex: winnie.corp.hp.com
- Domínios TLDs (Top Levels Domains): org, edu, jp, com são servidos pelos
servidores raiz.
Coutry Code Top Levels Domains: .br, .us, .ca
Organizados pela IANA – Internet Assigned Numbers Authority
Lista dos TDLs: http://www.iana.org/domains/root/db/

6. DNS
Organização semelhante ao filesystem unix

7. DNS
Resolução de nomes de domínios

8. DNS
Consulta a base de dados da IANA – TLD .BR

9. DNS – Root Servers (Servidores raiz)
- No núcleo da arquitetura do DNS, existem 13 computadores especiais,
chamados de root servers
- Coordenados pela ICANN (Internet Corporation for Assigned Names and
Numbers) e são distribuídos pelo mundo.
- Todos possuem as mesmas informações vitais garantindo
balanceamaneto de carga e backup deles mesmos
- Possuem os registros de todos os TLD gerais e dos países
- Cada root server é replicado várias vezes
- Não possuem informações de hosts

10. DNS – Root Servers (Servidores raiz)
Lista dos Servidores Raiz
A.ROOT-SERVERS.NET. A 198.41.0.4
B.ROOT-SERVERS.NET. A 192.228.79.201
C.ROOT-SERVERS.NET. A 192.33.4.12
D.ROOT-SERVERS.NET. A 128.8.10.90
E.ROOT-SERVERS.NET. A 192.203.230.10
F.ROOT-SERVERS.NET. A 192.5.5.241
G.ROOT-SERVERS.NET. A 192.112.36.4
H.ROOT-SERVERS.NET. A 128.63.2.53
I.ROOT-SERVERS.NET. A 192.36.148.17
J.ROOT-SERVERS.NET. A 192.58.128.30
K.ROOT-SERVERS.NET. A 193.0.14.129
L.ROOT-SERVERS.NET. A 198.32.64.12
M.ROOT-SERVERS.NET. A 202.12.27.33

11. DNS – Root Servers (Servidores raiz)

12. Implementação
Visão Geral
Em Linux

13. DNS – Bind
- Implementado em linux pelo software Bind (bind-9.5.1-1.P1.fc10 /bind-
chroot-9.5.1-1.P1.fc10) o nome do daemon é named.
- BIND (Berkeley Internet Name Domain)
- Iniciando o serviço:
service named start
/etc/init.d/named start
- Logs do servidor de nomes podem ser vistos em /var/log/messages
- Roda em ambiente chrooted em /var/named/chroot
- Realiza balanceamento de carga via round robin

14. Implementação Tipos de
Visão Geral
Em Linux Servidores

15. DNS – Tipos de Servidor
Existem três configurações básicas:
Somente Cache (Não autorizado)
- Não são fontes oficiais de informações a respeito de domínios.
- Obtêm a resposta a partir de servidores remotos.
- Iniciam apenas com os endereços dos Root-Servers
- Armazenam as consultas feitas pelos usuários
Servidor Mestre (Autorizado para o domínio)
- Fonte oficial de todas as informações a respeito de um domínio
específico
- Carrega informações dos domínios a partir de arquivos locais
- Mantido pelo administrador do domínio
- Também chamado de servidor primário
- Armazenam as consultas feitas pelos usuários

16. DNS – Tipos de Servidor
Servidor Escravo (Autorizado para o domínio)
- É considerado um servidor autorizado, pois possui os dados
completos do domínio.
- Informações transferidas do servidor master (transferência de zona)
- Também chamado de servidor secundário
- Armazenam as consultas feitas pelos usuários

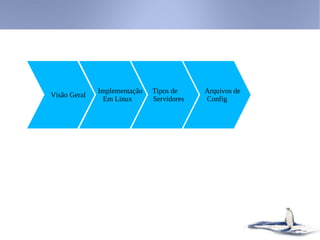

17. Implementação Tipos de Arquivos de
Visão Geral
Em Linux Servidores Config

18. DNS – Arquivos de Zona / Hosts
Arquivos de Configuração
/etc/named.conf
- Parâmetros básicos e aponta para as fontes de informação do banco
de dados do domínio
/var/named/named.ca
- Fornece os nomes e endereços dos servidores-raiz
Arquivos de Banco de Dados (hosts locais)
- Arquivos de zona, mapeia nomes de computador para ip
- Arquivos de zona reversa, mapeia os endereços IP em nomes
- localizados em:
/var/named/chroot/var/named (servidor master)
/var/named/chroot/var/named/slave (servidor slaves)
Configurados em : /etc/sysconfig/named
* Zona é um pedaço do espaço do nome de domínio sobre o qual um
servidor mestre tem autoridade.

19. DNS – /etc/named.conf
Declaração Options
- Apenas uma pode ser usada
- Localizada no inicio do arquivo
- Define parâmetros globais que definem como o Bind opera
options {
listen-on port 53 { any; };
directory "/var/named";
allow-query { any; };
allow-transfer { 192.168.15.10; 200.100.122.12; };
version "Nao lhe interessa !";
};

20. DNS – /etc/named.conf
Declaração Options
listen-on port 53 { any; }
- O daemon esperará solicitações em todas as interfaces
directory "/var/named"
- Diretório de trabalho, onde o servidor armazena os arquivos de
configuração
- Serve de PATH para o arquivos definidos nesse arquivo de configuração
allow-query { any; };
- Permite consultas de qualquer host
allow-transfer { 192.168.15.1; };
- Permite a transferência de zona para o servidor especificado
version "Nao lhe interessa !";
- Não informa a versão do servidor de nomes
- Previne contra ataques do topo banner grabbing

21. DNS – /etc/named.conf
Declaração Zone
- Mais importantes no arquivo de configuração
- Define uma zona que é servida por esse servidor
- Define o tipo de servidor que está sendo executado (master/slave)
- Define a fonte do arquivo de dados (local ou transferido do servidor
mestre)
- Define opções de processo especiais
// Master //Slave
zone "turmalinux.com.br" { zone "turmalinux.com.br" {
type master; type slave;
file "turmalinux.com.br"; file "slaves/turmalinux.com.br";
− notify yes; masters { 172.16.10.1; };
− also-notify { 172.16.19.20;} };
allow-update { localhost; };
allow-transfer { ip_slave; };
};

22. DNS – /etc/named.conf
Declaração Zone
zone "turmalinux.com.br": Determina o domínio que está sendo
configurado
type master/slave: Determina o tipo do servidor que está sendo
configurado para esse domínio.
file "turmalinux.com.br": Determina o arquivo onde estarão o
mapeamento dos hosts desse domínio. Fonte de informações sobre a
zone (master), depósito das informaçoes sobre a zona (slave)
allow-update { localhost; }: Especifica quais clientes estão
autorizados a atualizar o arquivo de zona dinamicamente. Normalmente,
apenas o servidor DHCP possui essa permissão, e a forma segura de se
fazer isso é rodando ambos na mesma máquina.

23. DNS – /etc/named.conf
Declaração Zone
Masters { 172.16.10.1; }: Indica o servidor mestre, pode haver mais
de um IP do servidor mestre (multi-homed). O servidor slave faz a
transferência de zona (baixa das informações de domínio do master
para o slave)
notify yes: Normalmente os servidores escravos verificam atualização
nos arquivos de zona dos servidores mestres. Com essa opção, o
servidor master irá notificar o slave que houve uma atualização em um
arquivo de zona através de uma mensagem DNS NOTIFY.
Also-notify { 172.16.19.20;}: Também notifica os servidores listados

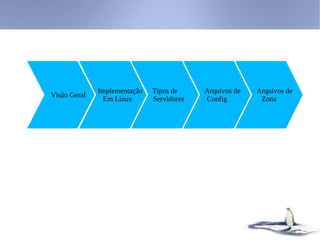

24. Implementação Tipos de Arquivos de Arquivos de
Visão Geral
Em Linux Servidores Config Zona

25. DNS – Registro de banco de dados de hosts
- Chamados de Registro de Recursos Padrão ou apenas RRs.
- Todos os RRs possuem o mesmo formato básico:
[name] [ttl] IN type data
onde:
Name – Identifica o objeto de domínio afetado pelo registro
- Se tiver em branco, refere-se ao último objeto nomeado
- Se @, refere-se a origem atual ($ORIGIN ou nome do domínio na
declaração da zone
ttl – Tempo de vida, define o tempo em que esse recurso deve ser
deixado em cache, define quanto tempo os servidores remotos devem
deixar em cache as informações do seu domínio, se não especificado,
será usado o valor da diretiva $TTL.
IN – Campo class. Sempre possui esse valor
type – Tipo do registro do recurso (vide tabela)
data – Dados específicos do tipo do recurso. Diferente de acordo com
cada tipo de registro.

26. DNS – Registro de banco de dados de hosts
Tipos de RR
Tipo do
Nome do Registro Registro Função
Marca o começo dos dados de
uma zona e define parâmetros
Start of Authority SOA que afetam a zona inteira
Identifica o servidor de nomes
Name Server NS de um domínio
Mapeia um hostname para um
Address A endereço
Mapeia um endereço para um
Pointer PTR hostname
Identifica um servidor de
Mail Exchanger MX correio para um domínio
Define um alias para um
Canonical Name CNAME hostname

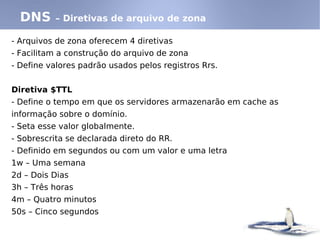

27. DNS – Diretivas de arquivo de zona
- Arquivos de zona oferecem 4 diretivas
- Facilitam a construção do arquivo de zona
- Define valores padrão usados pelos registros Rrs.
Diretiva $TTL
- Define o tempo em que os servidores armazenarão em cache as
informação sobre o domínio.
- Seta esse valor globalmente.
- Sobrescrita se declarada direto do RR.
- Definido em segundos ou com um valor e uma letra
1w – Uma semana
2d – Dois Dias
3h – Três horas
4m – Quatro minutos
50s – Cinco segundos

28. DNS – Diretivas de arquivo de zona
Diretiva $ORGIN
- Ajusta a origem atual
- Usado para completar quaisquer nome de domínio (definido na zona)
- Valor padrão é o definido na declaração da zona no named.conf

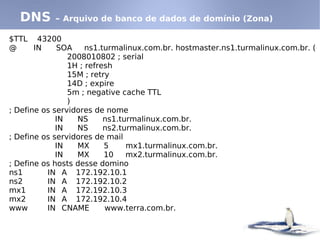

29. DNS – Arquivo de banco de dados de domínio (Zona)
$TTL 43200
@ IN SOA ns1.turmalinux.com.br. hostmaster.ns1.turmalinux.com.br. (
2008010802 ; serial
1H ; refresh
15M ; retry
14D ; expire
5m ; negative cache TTL
)
; Define os servidores de nome
IN NS ns1.turmalinux.com.br.
IN NS ns2.turmalinux.com.br.
; Define os servidores de mail
IN MX 5 mx1.turmalinux.com.br.
IN MX 10 mx2.turmalinux.com.br.
; Define os hosts desse domino
ns1 IN A 172.192.10.1
ns2 IN A 172.192.10.2
mx1 IN A 172.192.10.3
mx2 IN A 172.192.10.4
www IN CNAME www.terra.com.br.

30. DNS – Arquivo de banco de dados de domínio (Zona)
Registro SOA
-Todos os arquivos de zona começam com um registro SOA.
- O @ recorre a origem atual, no caso a que está declara no arquivo de
zona, que no nosso caso é turmalinux.com.br
- O campo de dados desse registro contém:
- ns1.turmalinux.com.br – Nome do servidor mestre para essa zona
- hostmaster.ns1.turmalinux.com.br – Endereço de email da pessoa
responsável por esse domínio (sem o sinal de @)
- 2008010802 ; Número de série do arquivo, informa que o arquivo foi
atualizado (o adm deve alterá-lo a cada mudança no arquivo de zona).
Esse valor é consultado pelo slave, se for diferente, ele transfere a
zona para ele.
- 1H : Informa de quanto em quanto tempo o servidor slave deve checar
o master por alterações na zona. (Valor mediano)
- 15M : Caso o servidor slave não consiga verificar o master, esse registro
informa de quanto em quanto tempo ele deve tentar novalmente. (valor
baixo)

31. DNS – Arquivo de banco de dados de domínio (Zona)
- 14D: Caso o servidor slave não consiga verificar o master, depois de
quanto tempo ele deve para de responder por aquele domínio (valor alto)
- 5M : Quando o servidor armazena uma resposta negativa (domínio não
existe), quanto tempo o servidor deve guardar em cache essa resposta
negativa (Valor deve ser pequeno)
Registro de Servidores de Nome
- Definem os servidores de nomes oficiais desse domínio.
Registro de Servidores de E-mail
- Definem os servidores de email oficiais desse domínio.
- O valor numérico após o tipo de registro, indica a prioridade
Registro de Informação de hosts
- Definem o mapeamento de host para ip
Registro CNAME
- Cria um apelido entre hosts.
- O apelido definido, não deve ser utilizada em nenhum outro registro

32. Implementação Tipos de Arquivos de Arquivos de
Visão Geral
Em Linux Servidores Config Zona
Mensagens de
Log

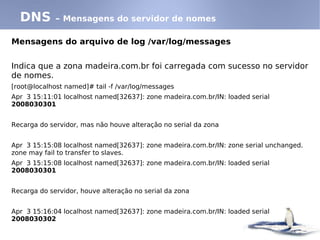

33. DNS – Mensagens do servidor de nomes
Mensagens do arquivo de log /var/log/messages
Indica que a zona madeira.com.br foi carregada com sucesso no servidor
de nomes.
[root@localhost named]# tail -f /var/log/messages
Apr 3 15:11:01 localhost named[32637]: zone madeira.com.br/IN: loaded serial
2008030301
Recarga do servidor, mas não houve alteração no serial da zona
Apr 3 15:15:08 localhost named[32637]: zone madeira.com.br/IN: zone serial unchanged.
zone may fail to transfer to slaves.
Apr 3 15:15:08 localhost named[32637]: zone madeira.com.br/IN: loaded serial
2008030301
Recarga do servidor, houve alteração no serial da zona
Apr 3 15:16:04 localhost named[32637]: zone madeira.com.br/IN: loaded serial
2008030302

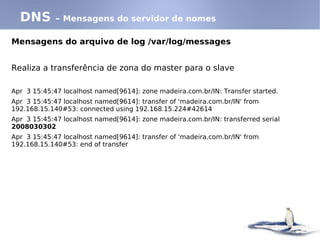

34. DNS – Mensagens do servidor de nomes
Mensagens do arquivo de log /var/log/messages
Realiza a transferência de zona do master para o slave
Apr 3 15:45:47 localhost named[9614]: zone madeira.com.br/IN: Transfer started.
Apr 3 15:45:47 localhost named[9614]: transfer of 'madeira.com.br/IN' from
192.168.15.140#53: connected using 192.168.15.224#42614
Apr 3 15:45:47 localhost named[9614]: zone madeira.com.br/IN: transferred serial
2008030302
Apr 3 15:45:47 localhost named[9614]: transfer of 'madeira.com.br/IN' from
192.168.15.140#53: end of transfer

35. Implementação Tipos de Arquivos de Arquivos de
Visão Geral
Em Linux Servidores Config Zona
Mensagens de
Atividades
Log

36. DNS
Atividade 1
1. Configure sua máquina para usar o seu servidor DNS configurado
apenas no modo de cache.
2. Tente navegar na internet

37. DNS
Atividade 2
1. Configure em sua máquina o domínio: seusobrenome.com.br
Aponte os registros NS, MX e A para o seu IP.
2. Crie um registro do tipo A com o nome WWW apontando para o IP
da máquina de seu vizinho.
3. Acompanhe a carga do servidor no arquivo de log
4. Tente pingar os hosts

38. DNS
Atividade 3
1. Configure sua máquina com servidor slave do domínio da pessoa
ao seu lado.
2. Configure o seu linux para usar o servidor DNS do seu vizinho
(ele configurou como slave o nosso sobrenome.com.br), veja se você
consegue pingar no nosso domínio.
3. Acompanhe a transferência de zona

39. ADMINISTRAÇÃO DE REDES I ­ LINUX
DNS - Domain Name System
Frederico Madeira
LPIC­1, LPIC­2, CCNA
fred@madeira.eng.br
www.madeira.eng.br
