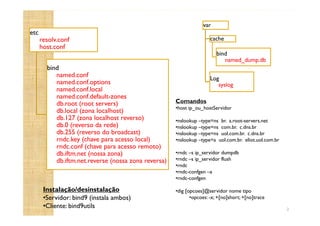

Servidor DNS- BIND

etc
resolv.conf
host.conf
bind
named.conf
named.conf.options
named.conf.local
named.conf.default-zones
db.root (root servers)
db.local (zona localhost)
db.127 (zona localhost reverso)
db.0 (reverso da rede)
db.255 (reverso do broadcast)
rndc.key (chave para acesso local)
rndc.conf (chave para acesso remoto)
db.iftm.net (nossa zona)

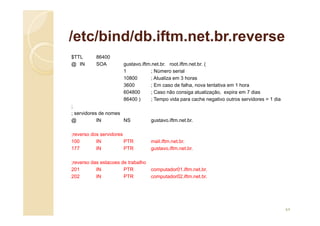

db.iftm.net.reverse (nossa zona reversa)
var
cache
bind
named_dump.db
Log
syslog
Instalação/desinstalação
•Servidor: bind9 (instala ambos)
•Cliente: bind9utils
Comandos
•host ip_ou_hostServidor
•nslookup –type=ns br. a.root-servers.net
•nslookup –type=ns com.br. c.dns.br
•nslookup –type=ns uol.com.br. c.dns.br
•nslookup –type=a uol.com.br. eliot.uol.com.br
•rndc –s ip_servidor dumpdb
•rndc –s ip_servidor flush
•rndc
•rndc-confgen –a
•rndc-confgen
•dig [opcoes]@servidor nome tipo
•opcoes: -x; +[no]short; +[no]trace
2

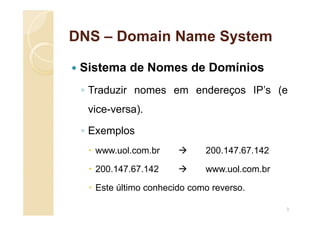

DNS – Domain Name System
 Sistema de Nomes de Domínios
◦ Traduzir nomes em endereços IP’s (e
vice-versa).
◦ Exemplos
 www.uol.com.br  200.147.67.142
 200.147.67.142  www.uol.com.br
 Este último conhecido como reverso.
3

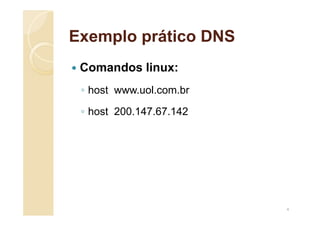

Exemplo prático DNS
 Comandos linux:
◦ host www.uol.com.br
◦ host 200.147.67.142
4

BIND
 BIND (Berkeley Internet Name
Domain)
◦ Implementação de código fonte aberto do
protocolo DNS
◦ Em uso em cerca de 75% dos servidores
de nomes na Internet.
5

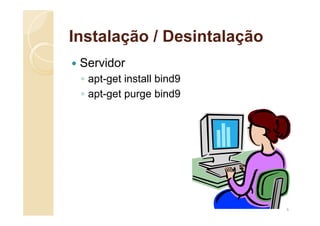

Instalação / Desintalação
 Servidor
◦ apt-get install bind9
◦ apt-get purge bind9
6

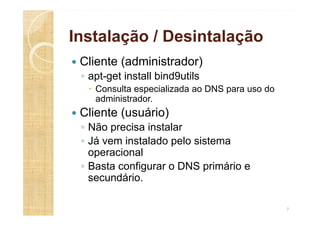

Instalação / Desintalação
 Cliente (administrador)
◦ apt-get install bind9utils
 Consulta especializada ao DNS para uso do
administrador.
 Cliente (usuário)
◦ Não precisa instalar
◦ Já vem instalado pelo sistema
operacional
◦ Basta configurar o DNS primário e
secundário.
7

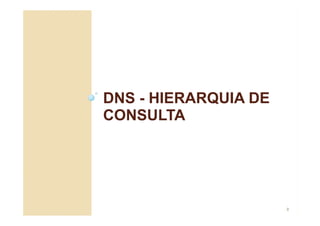

DNS - HIERARQUIA DE
CONSULTA
8

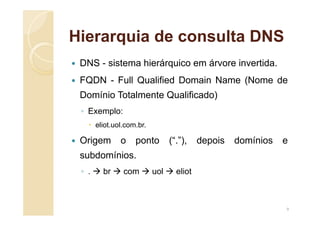

Hierarquia de consulta DNS
 DNS - sistema hierárquico em árvore invertida.
 FQDN - Full Qualified Domain Name (Nome de
Domínio Totalmente Qualificado)
◦ Exemplo:
 eliot.uol.com.br.
 Origem o ponto (“.”), depois domínios e
subdomínios.
◦ .  br  com  uol  eliot
9

Hierarquia de consulta DNS
TLD (Top Level Domains)
10

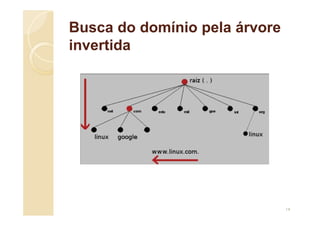

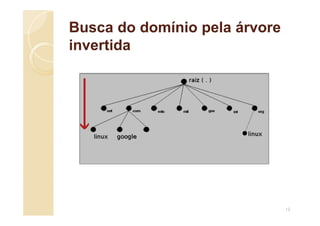

Busca do domínio pela árvore
invertida
12

invertida
13

invertida
14

invertida
15

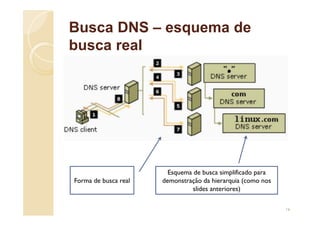

Busca DNS – esquema de
busca real
Forma de busca real
Esquema de busca simplificado para
demonstração da hierarquia (como nos
slides anteriores)
16

Registro de
recursos
Registro Tipo Função
Servidor de
Nomes (Name
Server)
NS Identifica um
servidor de
nomes
autorizado
Endereço
(Address)
A – IPv4
AAAA – IPv6
Converte
nome de
hospedeiro –
host – para
endereço IP
Primeiro contato com alguns tipos de registros.
17

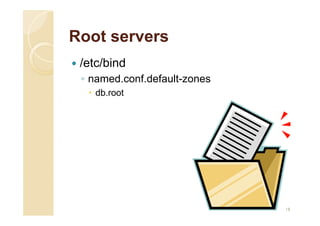

Root servers
 /etc/bind
◦ named.conf.default-zones
 db.root
18

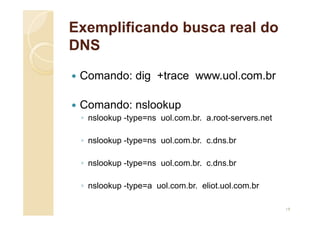

Exemplificando busca real do
DNS
 Comando: dig +trace www.uol.com.br
 Comando: nslookup
◦ nslookup -type=ns uol.com.br. a.root-servers.net
◦ nslookup -type=ns uol.com.br. c.dns.br
◦ nslookup -type=ns uol.com.br. c.dns.br
◦ nslookup -type=a uol.com.br. eliot.uol.com.br
19

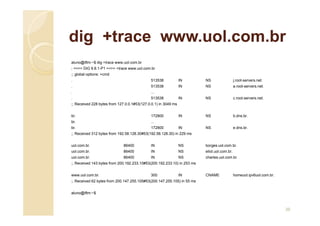

dig +trace www.uol.com.br
aluno@iftm:~$ dig +trace www.uol.com.br
; <<>> DiG 9.8.1-P1 <<>> +trace www.uol.com.br
;; global options: +cmd
. 513538 IN NS j.root-servers.net.
. 513538 IN NS a.root-servers.net.
. ...
. 513538 IN NS c.root-servers.net.
;; Received 228 bytes from 127.0.0.1#53(127.0.0.1) in 3049 ms
br. 172800 IN NS b.dns.br.
br. ...
br. 172800 IN NS e.dns.br.
uol.com.br. 86400 IN NS borges.uol.com.br.
uol.com.br. 86400 IN NS eliot.uol.com.br.
uol.com.br. 86400 IN NS charles.uol.com.br.
www.uol.com.br. 300 IN CNAME homeuol.ipv6uol.com.br.
aluno@iftm:~$
20

nslookup
 Modo interativo
◦ Help ou ? não implementado
◦ man nslookup
 Modo não interativo
◦ man nslookup
21

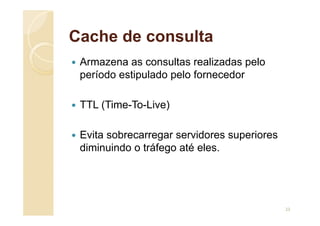

Cache de consulta
 Armazena as consultas realizadas pelo
período estipulado pelo fornecedor
 TTL (Time-To-Live)
 Evita sobrecarregar servidores superiores
diminuindo o tráfego até eles.
23

Cache de consulta
Resposta de algum servidor sem
autoridade sobre o domínio, logo de algum
cache.
Forçamos a busca no servidor com
autoridade sobre o domínio.
25

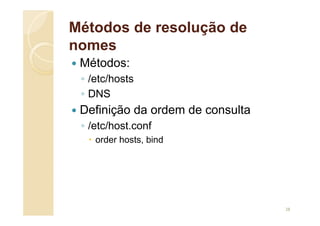

Métodos de resolução de
nomes
 Métodos:
◦ /etc/hosts
◦ DNS
 Definição da ordem de consulta
◦ /etc/host.conf
 order hosts, bind
28

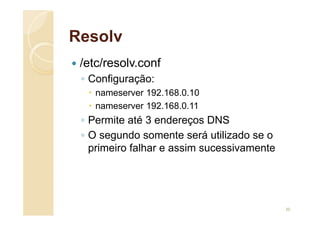

Resolv
 /etc/resolv.conf
◦ Configuração:
 nameserver 192.168.0.10
 nameserver 192.168.0.11
◦ Permite até 3 endereços DNS
◦ O segundo somente será utilizado se o
primeiro falhar e assim sucessivamente
30

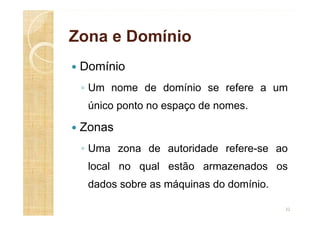

Zona e Domínio
 Domínio
◦ Um nome de domínio se refere a um
único ponto no espaço de nomes.
 Zonas
◦ Uma zona de autoridade refere-se ao
local no qual estão armazenados os
dados sobre as máquinas do domínio.
32

Domínio x zona
Analogia com diretórios
33

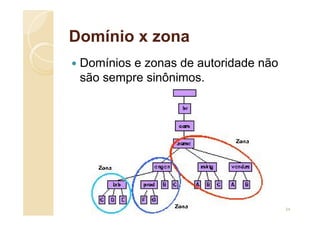

Domínio x zona
 Domínios e zonas de autoridade não
são sempre sinônimos.
34

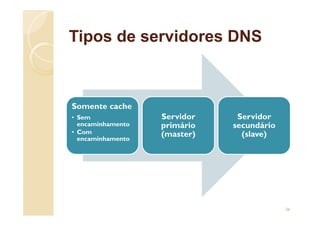

Tipos de servidores DNS
Somente cache
• Sem
encaminhamento
• Com
encaminhamento
Servidor
primário
(master)
Servidor
secundário
(slave)
36

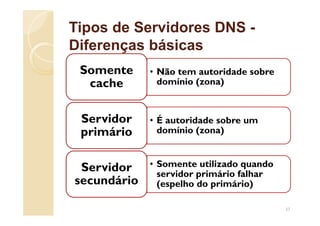

Tipos de Servidores DNS -
Diferenças básicas
• Não tem autoridade sobre
domínio (zona)
Somente
cache
• É autoridade sobre um
domínio (zona)
Servidor
primário
• Somente utilizado quando
servidor primário falhar
(espelho do primário)
Servidor
secundário
37

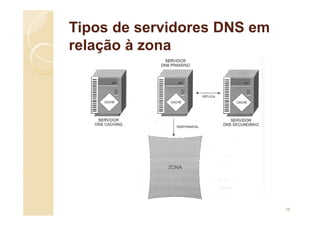

Tipos de servidores DNS em
relação à zona
38

Servidores primário e
secundário
39

Servidores somente cache
 Somente cache sem encaminhamento
◦ Não tem autoridade sobre domínio
◦ Possui cache
◦ Não repassa consulta para outro servidor, busca no root servers
 Somente cache com encaminhamento
◦ Não tem autoridade sobre domínio
◦ Possui cache
◦ Repassa consulta para outro servidor (provedor)
◦ Caso provedor estiver indisponível, busca no root servers
40

SERVIDOR SOMENTE
CACHE SEM
ENCAMINHAMENTO
41

Servidor somente cache sem
encaminhamento
 Funcionamento:
◦ Busca endereço somente no root servers
◦ Armazena endereços no cache
 rndc dumpdb  descarrega cache no arquivo
 rndc flush  limpa cache da memória
 Diretiva de permissão de acesso
◦ /etc/bind/named.conf.options
 allow-query { 127.0.0.1; 192.168.0.0/24; };
42

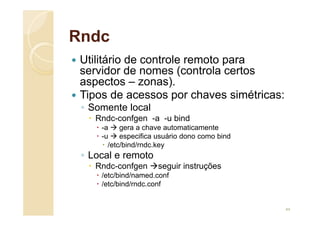

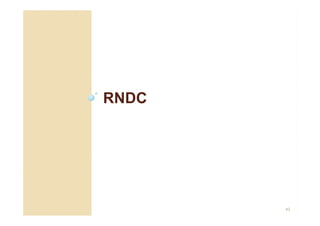

Rndc
 Utilitário de controle remoto para
servidor de nomes (controla certos
aspectos – zonas).
 Tipos de acessos por chaves simétricas:
◦ Somente local
 Rndc-confgen -a -u bind
 -a  gera a chave automaticamente
 -u  especifica usuário dono como bind
 /etc/bind/rndc.key
◦ Local e remoto
 Rndc-confgen seguir instruções
 /etc/bind/named.conf
 /etc/bind/rndc.conf
44

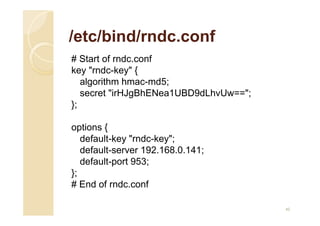

/etc/bind/rndc.conf
# Start of rndc.conf
key "rndc-key" {
algorithm hmac-md5;
secret "irHJgBhENea1UBD9dLhvUw==";
};
options {
default-key "rndc-key";
default-server 192.168.0.141;
default-port 953;
};
# End of rndc.conf
45

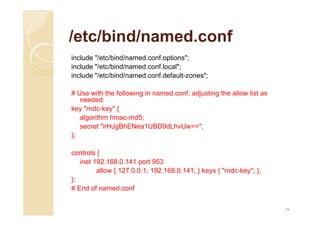

/etc/bind/named.conf
include "/etc/bind/named.conf.options";
include "/etc/bind/named.conf.local";
include "/etc/bind/named.conf.default-zones";
# Use with the following in named.conf, adjusting the allow list as
needed:
key "rndc-key" {
algorithm hmac-md5;
secret "irHJgBhENea1UBD9dLhvUw==";
};
controls {
inet 192.168.0.141 port 953
allow { 127.0.0.1; 192.168.0.141; } keys { "rndc-key"; };
};
# End of named.conf
46

SERVIDOR SOMENTE
CACHE COM
ENCAMINHAMENTO
47

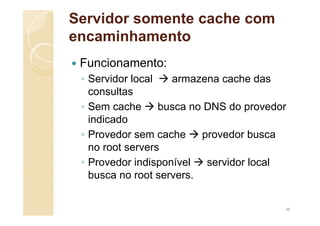

Servidor somente cache com
encaminhamento
 Funcionamento:
◦ Servidor local  armazena cache das
consultas
◦ Sem cache  busca no DNS do provedor
indicado
◦ Provedor sem cache  provedor busca
no root servers
◦ Provedor indisponível  servidor local
busca no root servers.
48

/etc/bind/named.conf.options
options {
directory "/var/cache/bind";
// cache com encaminhamento
forward first;
forwarders { 200.225.197.34; 200.225.197.37; };
auth-nxdomain no; # conform to RFC1035
listen-on-v6 { any; };
};
49

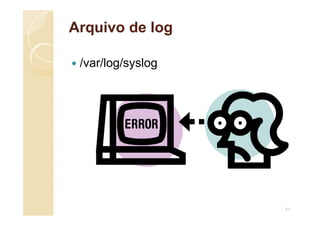

Arquivo de log
 /var/log/syslog
51

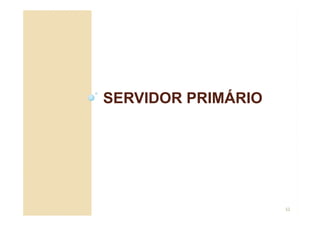

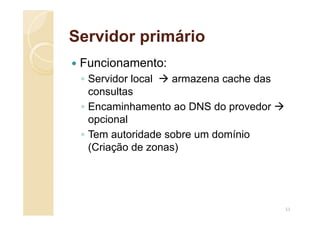

Servidor primário
 Funcionamento:
◦ Servidor local  armazena cache das
consultas
◦ Encaminhamento ao DNS do provedor 
opcional
◦ Tem autoridade sobre um domínio
(Criação de zonas)
53

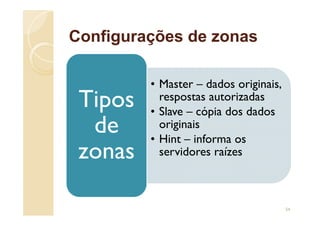

Configurações de zonas
• Master – dados originais,
respostas autorizadas
• Slave – cópia dos dados
originais
• Hint – informa os
servidores raízes
Tipos
de
zonas
54

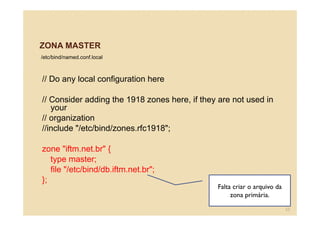

ZONA MASTER
/etc/bind/named.conf.local
// Do any local configuration here
// Consider adding the 1918 zones here, if they are not used in
your
// organization
//include "/etc/bind/zones.rfc1918";
zone "iftm.net.br" {
type master;
file "/etc/bind/db.iftm.net.br";
};
Falta criar o arquivo da
zona primária.
55

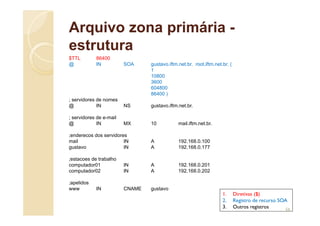

Arquivo zona primária -
estrutura
$TTL 86400
@ IN SOA gustavo.iftm.net.br. root.iftm.net.br. (
1
10800
3600
604800
86400 )
; servidores de nomes
@ IN NS gustavo.iftm.net.br.
; servidores de e-mail
@ IN MX 10 mail.iftm.net.br.
;enderecos dos servidores
mail IN A 192.168.0.100
gustavo IN A 192.168.0.177
;estacoes de trabalho
computador01 IN A 192.168.0.201
;apelidos
www IN CNAME gustavo
1. Diretivas ($)
2. Registro de recurso SOA
3. Outros registros 56

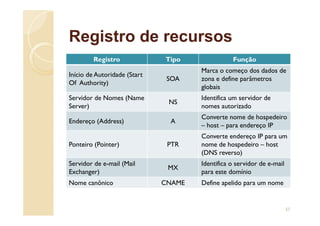

Registro de recursos
Registro Tipo Função
Início de Autoridade (Start
Of Authority)
SOA
Marca o começo dos dados de
zona e define parâmetros
globais
Servidor de Nomes (Name
Server)
NS
Identifica um servidor de
nomes autorizado
Endereço (Address) A
Converte nome de hospedeiro
– host – para endereço IP
Ponteiro (Pointer) PTR
Converte endereço IP para um
nome de hospedeiro – host
(DNS reverso)
Servidor de e-mail (Mail
Exchanger)
MX
Identifica o servidor de e-mail
para este domínio
Nome canônico CNAME Define apelido para um nome
57

Estrutura do SOA
(Start Of Authority)
@ IN SOA gustavo.iftm.net.br.
root.iftm.net.br. (
1 ; Número serial
10800 ; Atualiza em 3 horas
3600 ; Em caso de falha, nova
; tentativa em 1 hora
604800; Caso não consiga atualização,
; expira em 7 dias
86400) ; Tempo de vida para cache
; negativo para outros
; servidores = 1 dia
58

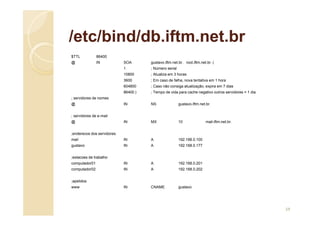

/etc/bind/db.iftm.net.br
$TTL 86400
1 ; Número serial
3600 ; Em caso de falha, nova tentativa em 1 hora
604800 ; Caso não consiga atualização, expira em 7 dias
86400 ) ; Tempo de vida para cache negativo outros servidores = 1 dia
; servidores de e-mail
@ IN MX 10 mail.iftm.net.br.
;enderecos dos servidores
mail IN A 192.168.0.100
gustavo IN A 192.168.0.177
;estacoes de trabalho
;apelidos
www IN CNAME gustavo
59

Testando as configurações
# dig +short @192.168.0.141 iftm.net.br soa
gustavo.iftm.net.br. root.iftm.net.br. 1 10800 3600 604800 86400
# dig +short @192.168.0.141 iftm.net.br ns
gustavo.iftm.net.br.
# dig +short @192.168.0.141 iftm.net.br mx
10 mail.iftm.net.br.
# dig +short @192.168.0.141 mail.iftm.net.br a
192.168.0.100
60

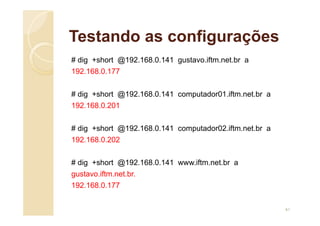

# dig +short @192.168.0.141 gustavo.iftm.net.br a
192.168.0.177
# dig +short @192.168.0.141 computador01.iftm.net.br a
192.168.0.201
# dig +short @192.168.0.141 computador02.iftm.net.br a
192.168.0.202
# dig +short @192.168.0.141 www.iftm.net.br a
192.168.0.177
61

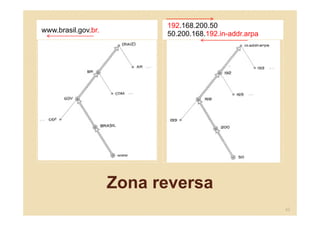

Zona reversa
www.brasil.gov.br.
192.168.200.50
50.200.168.192.in-addr.arpa
62

ZONA REVERSA
/etc/bind/named.conf.local
// Incluir a partir do servidor primario
zone "iftm.net.br" {
type master;
file "/etc/bind/db.iftm.net.br";
};
// Incluir a partir do servidor primario
zone "0.168.192.in-addr.arpa" {
type master;
file "/etc/bind/db.iftm.net.br.reverse";
}; Falta criar o arquivo da
zona reversa.
63

/etc/bind/db.iftm.net.br.reverse
$TTL 86400
1 ; Número serial
3600 ; Em caso de falha, nova tentativa em 1 hora
604800 ; Caso não consiga atualização, expira em 7 dias
86400 ) ; Tempo vida para cache negativo outros servidores = 1 dia
;
;reverso dos servidores
100 IN PTR mail.iftm.net.br.
177 IN PTR gustavo.iftm.net.br.
;reverso das estacoes de trabalho
201 IN PTR computador01.iftm.net.br.
202 IN PTR computador02.iftm.net.br.
64

# dig +short @192.168.0.141 -x 192.168.0.100
mail.iftm.net.br.
# dig +short @192.168.0.141 -x 192.168.0.177
# dig +short @192.168.0.141 -x 192.168.0.201
computador01.iftm.net.br.
# dig +short @192.168.0.141 -x 192.168.0.202
computador02.iftm.net.br.
65

Exercício prático
 Simule com o comando nslookup o
acesso passo a passo do servidor raiz
ao servidor dns do ig.com.br.
 Com o comado nslookup faça uma
resolução de nomes com autoridade e
sem autoridade do endereço
www.ig.com.br.
66

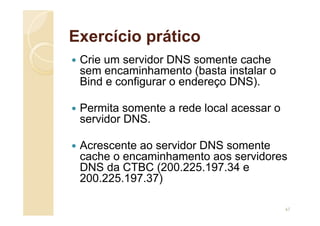

Exercício prático
 Crie um servidor DNS somente cache
sem encaminhamento (basta instalar o
Bind e configurar o endereço DNS).
 Permita somente a rede local acessar o
servidor DNS.
 Acrescente ao servidor DNS somente
cache o encaminhamento aos servidores
DNS da CTBC (200.225.197.34 e
200.225.197.37)
67

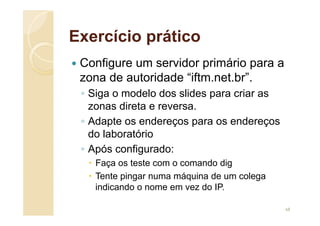

Exercício prático
 Configure um servidor primário para a
zona de autoridade “iftm.net.br”.
◦ Siga o modelo dos slides para criar as
zonas direta e reversa.
◦ Adapte os endereços para os endereços
do laboratório
◦ Após configurado:
 Faça os teste com o comando dig
 Tente pingar numa máquina de um colega
indicando o nome em vez do IP.
68

Exercício complementar
 Altere o nome da zona de autoridade
para “empresa.com.br”.
◦ Após configurado:
 Faça os teste com o comando dig
 Tente pingar numa máquina de um colega
indicando o nome em vez do IP.
69

Exercício complementar
 Faça a resolução do nome do site
www.terra.com.br usando o
navegador WEB.
◦ Verifique os dados do cache do bind
◦ Limpe o cache do bind
◦ Verifique os dados do cache do bind
 Configure o Rndc-confgen para
permitir o acesso local e remoto.
70

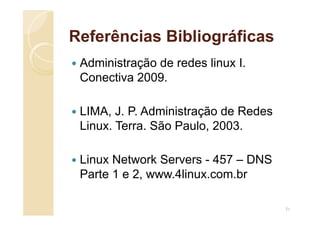

Referências Bibliográficas
 Administração de redes linux I.
Conectiva 2009.
 LIMA, J. P. Administração de Redes
Linux. Terra. São Paulo, 2003.
 Linux Network Servers - 457 – DNS
Parte 1 e 2, www.4linux.com.br
71

Servidor DNS- BIND

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Servidor DNS- BIND

Servidor DNS- BIND
