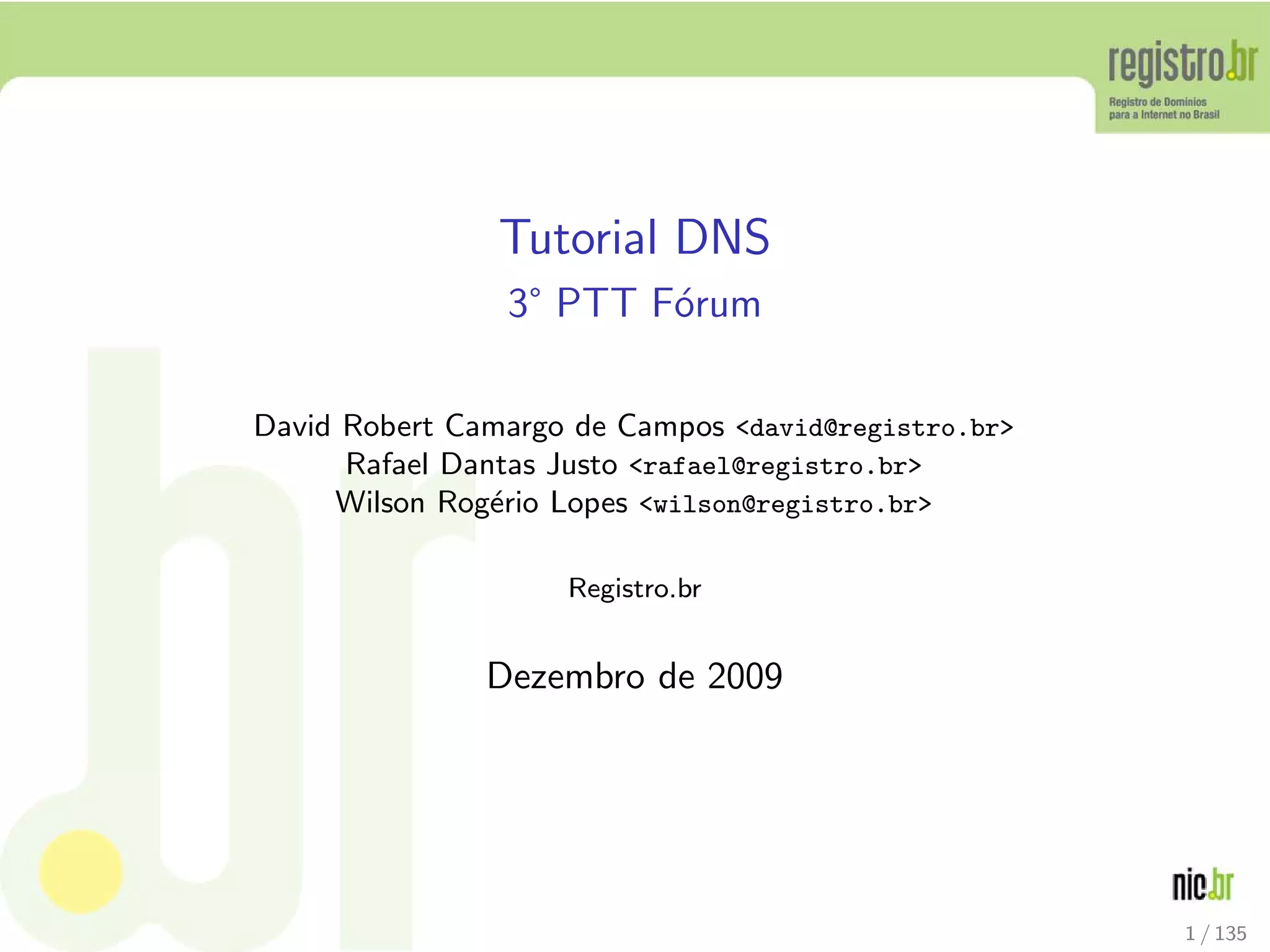

O documento apresenta um tutorial sobre configuração de servidores DNS, abordando conceitos básicos de DNS, configuração de servidores autoritativos e recursivos e DNSSEC. É dividido em nove partes, cobrindo tópicos como arquitetura DNS, tipos de registros, tipos de servidores, exemplo de resolução de nomes e configuração de zonas autoritativas com BIND.

1. Tutorial DNS
3 PTT F´orum
David Robert Camargo de Campos <david@registro.br>
Rafael Dantas Justo <rafael@registro.br>
Wilson Rog´erio Lopes <wilson@registro.br>
Registro.br
Dezembro de 2009
1 / 135

2. Objetivos
Entender os conceitos de DNS
Configurar servidores autoritativos
Configurar servidores recursivos
Entender as diferen¸cas entre DNS e DNSSEC
Configurar corretamente o firewall
Testar performance dos servidores
Planejar escalabilidade de recursivos
Monitorar os servidores
2 / 135

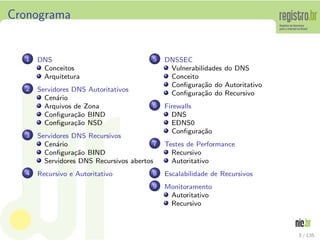

3. Cronograma
1 DNS
Conceitos
Arquitetura
2 Servidores DNS Autoritativos
Cen´ario
Arquivos de Zona
Configura¸c˜ao BIND
Configura¸c˜ao NSD
3 Servidores DNS Recursivos
Cen´ario
Configura¸c˜ao BIND
Servidores DNS Recursivos abertos
4 Recursivo e Autoritativo
5 DNSSEC
Vulnerabilidades do DNS
Conceito
Configura¸c˜ao do Autoritativo
Configura¸c˜ao do Recursivo
6 Firewalls
DNS
EDNS0
Configura¸c˜ao
7 Testes de Performance
Recursivo
Autoritativo
8 Escalabilidade de Recursivos
9 Monitoramento
Autoritativo
Recursivo
3 / 135

4. Parte I
Conceitos DNS
4 / 135

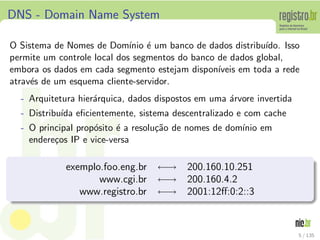

5. DNS - Domain Name System
O Sistema de Nomes de Dom´ınio ´e um banco de dados distribu´ıdo. Isso
permite um controle local dos segmentos do banco de dados global,
embora os dados em cada segmento estejam dispon´ıveis em toda a rede
atrav´es de um esquema cliente-servidor.
- Arquitetura hier´arquica, dados dispostos em uma ´arvore invertida
- Distribu´ıda eficientemente, sistema descentralizado e com cache
- O principal prop´osito ´e a resolu¸c˜ao de nomes de dom´ınio em
endere¸cos IP e vice-versa
exemplo.foo.eng.br ←→ 200.160.10.251
www.cgi.br ←→ 200.160.4.2
www.registro.br ←→ 2001:12ff:0:2::3
5 / 135

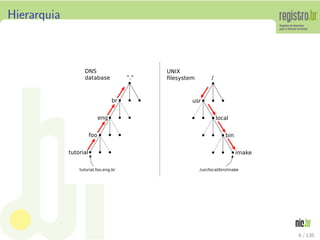

6. Hierarquia
"."
br
eng
foo
tutorial
DNS
database
tutorial.foo.eng.br
/
usr
local
bin
imake
UNIX
filesystem
/usr/local/bin/imake
6 / 135

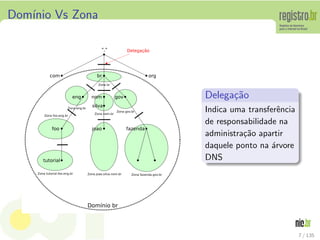

7. Dom´ınio Vs Zona
Zona gov.br
Zona nom.br
Zona eng.br
Domínio br
Zona joao.silva.nom.brZona tutorial.foo.eng.br
Zona foo.eng.br
Zona br
"."
com
eng
br org
nom gov
foo
tutorial
joao
Zona fazenda.gov.br
fazenda
Delegação
silva
Delega¸c˜ao
Indica uma transferˆencia
de responsabilidade na
administra¸c˜ao apartir
daquele ponto na ´arvore
DNS
7 / 135

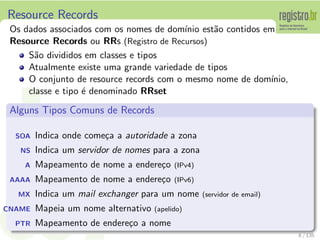

8. Resource Records
Os dados associados com os nomes de dom´ınio est˜ao contidos em
Resource Records ou RRs (Registro de Recursos)
S˜ao divididos em classes e tipos
Atualmente existe uma grande variedade de tipos
O conjunto de resource records com o mesmo nome de dom´ınio,
classe e tipo ´e denominado RRset
Alguns Tipos Comuns de Records
SOA Indica onde come¸ca a autoridade a zona
NS Indica um servidor de nomes para a zona
A Mapeamento de nome a endere¸co (IPv4)
AAAA Mapeamento de nome a endere¸co (IPv6)
MX Indica um mail exchanger para um nome (servidor de email)
CNAME Mapeia um nome alternativo (apelido)
PTR Mapeamento de endere¸co a nome
8 / 135

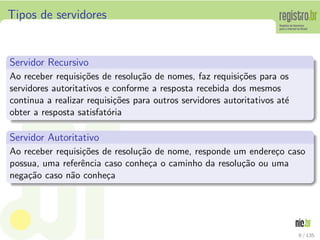

9. Tipos de servidores
Servidor Recursivo
Ao receber requisi¸c˜oes de resolu¸c˜ao de nomes, faz requisi¸c˜oes para os
servidores autoritativos e conforme a resposta recebida dos mesmos
continua a realizar requisi¸c˜oes para outros servidores autoritativos at´e
obter a resposta satisfat´oria
Servidor Autoritativo
Ao receber requisi¸c˜oes de resolu¸c˜ao de nome, responde um endere¸co caso
possua, uma referˆencia caso conhe¸ca o caminho da resolu¸c˜ao ou uma
nega¸c˜ao caso n˜ao conhe¸ca
9 / 135

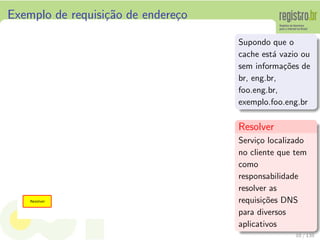

10. Exemplo de requisi¸c˜ao de endere¸co
Supondo que o
cache est´a vazio ou
sem informa¸c˜oes de
br, eng.br,
foo.eng.br,
exemplo.foo.eng.br
Resolver
Servi¸co localizado
no cliente que tem
como
responsabilidade
resolver as
requisi¸c˜oes DNS
para diversos
aplicativos
10 / 135

11. Exemplo de requisi¸c˜ao de endere¸co

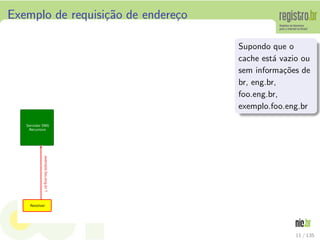

Supondo que o
cache est´a vazio ou
sem informa¸c˜oes de
br, eng.br,
foo.eng.br,
exemplo.foo.eng.br
11 / 135

12. Exemplo de requisi¸c˜ao de endere¸co
12 / 135

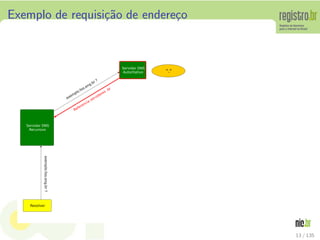

13. Exemplo de requisi¸c˜ao de endere¸co
13 / 135

14. Exemplo de requisi¸c˜ao de endere¸co
14 / 135

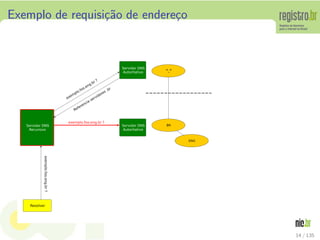

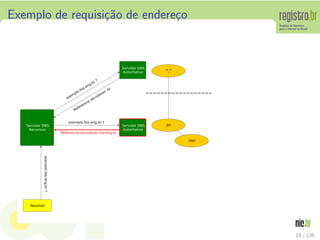

15. Exemplo de requisi¸c˜ao de endere¸co
15 / 135

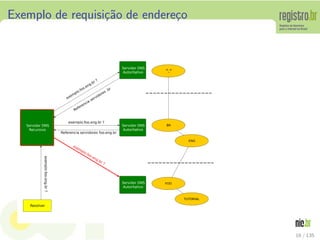

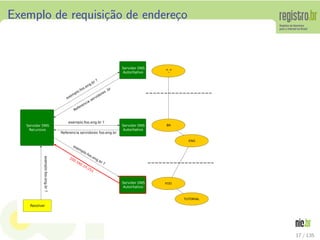

16. Exemplo de requisi¸c˜ao de endere¸co
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
"."
BR
ENG
FOO
TUTORIAL
16 / 135

17. Exemplo de requisi¸c˜ao de endere¸co
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
200.160.10.251
"."
BR
ENG
FOO
TUTORIAL
17 / 135

18. Exemplo de requisi¸c˜ao de endere¸co
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
200.160.10.251
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
200.160.10.251
"."
BR
ENG
FOO
TUTORIAL
18 / 135

19. Exemplo de requisi¸c˜ao de endere¸co
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
200.160.10.251
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
200.160.10.251
"."
BR
ENG
FOO
TUTORIAL
19 / 135

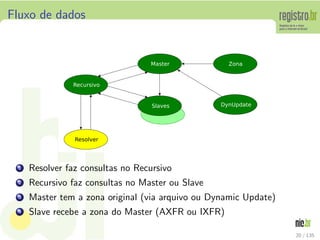

20. Fluxo de dados
1 Resolver faz consultas no Recursivo
2 Recursivo faz consultas no Master ou Slave
3 Master tem a zona original (via arquivo ou Dynamic Update)
4 Slave recebe a zona do Master (AXFR ou IXFR)
20 / 135

21. Parte II
Configurando Servidores DNS Autoritativos
21 / 135

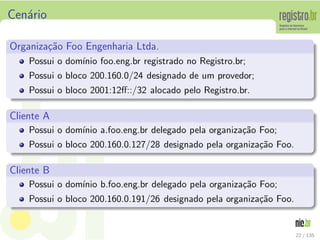

22. Cen´ario
Organiza¸c˜ao Foo Engenharia Ltda.
Possui o dom´ınio foo.eng.br registrado no Registro.br;
Possui o bloco 200.160.0/24 designado de um provedor;
Possui o bloco 2001:12ff::/32 alocado pelo Registro.br.
Cliente A
Possui o dom´ınio a.foo.eng.br delegado pela organiza¸c˜ao Foo;
Possui o bloco 200.160.0.127/28 designado pela organiza¸c˜ao Foo.
Cliente B
Possui o dom´ınio b.foo.eng.br delegado pela organiza¸c˜ao Foo;
Possui o bloco 200.160.0.191/26 designado pela organiza¸c˜ao Foo.
22 / 135

23. Cen´ario

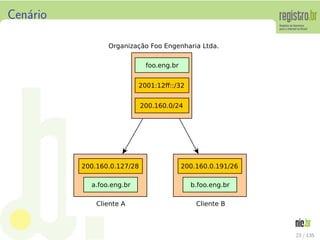

Cliente BCliente A
Organização Foo Engenharia Ltda.
200.160.0/24
200.160.0.127/28 200.160.0.191/26
foo.eng.br
a.foo.eng.br b.foo.eng.br
2001:12ff::/32
23 / 135

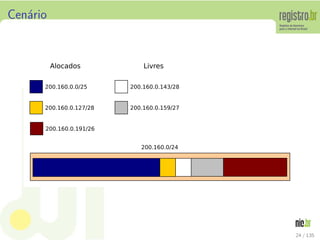

24. Cen´ario
200.160.0/24
200.160.0.0/25
200.160.0.191/26
200.160.0.127/28
200.160.0.143/28
200.160.0.159/27
Alocados Livres
24 / 135

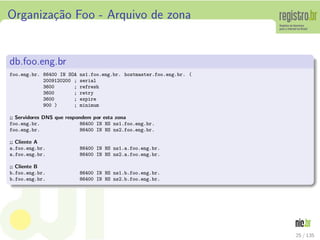

25. Organiza¸c˜ao Foo - Arquivo de zona
db.foo.eng.br
foo.eng.br. 86400 IN SOA ns1.foo.eng.br. hostmaster.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona
foo.eng.br. 86400 IN NS ns1.foo.eng.br.
foo.eng.br. 86400 IN NS ns2.foo.eng.br.
;; Cliente A
a.foo.eng.br. 86400 IN NS ns1.a.foo.eng.br.
a.foo.eng.br. 86400 IN NS ns2.a.foo.eng.br.
;; Cliente B
b.foo.eng.br. 86400 IN NS ns1.b.foo.eng.br.
b.foo.eng.br. 86400 IN NS ns2.b.foo.eng.br.
25 / 135

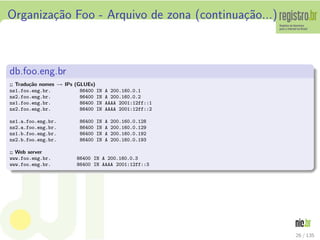

26. Organiza¸c˜ao Foo - Arquivo de zona (continua¸c˜ao...)
db.foo.eng.br
;; Tradu¸c˜ao nomes → IPs (GLUEs)
ns1.foo.eng.br. 86400 IN A 200.160.0.1
ns2.foo.eng.br. 86400 IN A 200.160.0.2
ns1.foo.eng.br. 86400 IN AAAA 2001:12ff::1
ns2.foo.eng.br. 86400 IN AAAA 2001:12ff::2
ns1.a.foo.eng.br. 86400 IN A 200.160.0.128
ns2.a.foo.eng.br. 86400 IN A 200.160.0.129
ns1.b.foo.eng.br. 86400 IN A 200.160.0.192
ns2.b.foo.eng.br. 86400 IN A 200.160.0.193
;; Web server
www.foo.eng.br. 86400 IN A 200.160.0.3
www.foo.eng.br. 86400 IN AAAA 2001:12ff::3
26 / 135

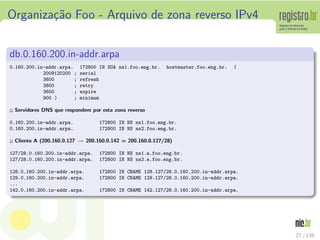

27. Organiza¸c˜ao Foo - Arquivo de zona reverso IPv4
db.0.160.200.in-addr.arpa
0.160.200.in-addr.arpa. 172800 IN SOA ns1.foo.eng.br. hostmaster.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona reverso
0.160.200.in-addr.arpa. 172800 IN NS ns1.foo.eng.br.
0.160.200.in-addr.arpa. 172800 IN NS ns2.foo.eng.br.
;; Cliente A (200.160.0.127 → 200.160.0.142 = 200.160.0.127/28)
127/28.0.160.200.in-addr.arpa. 172800 IN NS ns1.a.foo.eng.br.
127/28.0.160.200.in-addr.arpa. 172800 IN NS ns2.a.foo.eng.br.
128.0.160.200.in-addr.arpa. 172800 IN CNAME 128.127/28.0.160.200.in-addr.arpa.
129.0.160.200.in-addr.arpa. 172800 IN CNAME 129.127/28.0.160.200.in-addr.arpa.
...
142.0.160.200.in-addr.arpa. 172800 IN CNAME 142.127/28.0.160.200.in-addr.arpa.
27 / 135

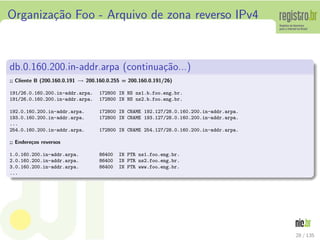

28. Organiza¸c˜ao Foo - Arquivo de zona reverso IPv4
db.0.160.200.in-addr.arpa (continua¸c˜ao...)
;; Cliente B (200.160.0.191 → 200.160.0.255 = 200.160.0.191/26)
191/26.0.160.200.in-addr.arpa. 172800 IN NS ns1.b.foo.eng.br.
191/26.0.160.200.in-addr.arpa. 172800 IN NS ns2.b.foo.eng.br.
192.0.160.200.in-addr.arpa. 172800 IN CNAME 192.127/28.0.160.200.in-addr.arpa.
193.0.160.200.in-addr.arpa. 172800 IN CNAME 193.127/28.0.160.200.in-addr.arpa.
...
254.0.160.200.in-addr.arpa. 172800 IN CNAME 254.127/28.0.160.200.in-addr.arpa.
;; Endere¸cos reversos
1.0.160.200.in-addr.arpa. 86400 IN PTR ns1.foo.eng.br.
2.0.160.200.in-addr.arpa. 86400 IN PTR ns2.foo.eng.br.
3.0.160.200.in-addr.arpa. 86400 IN PTR www.foo.eng.br.
...
28 / 135

29. Organiza¸c˜ao Foo - Arquivo de zona reverso IPv4

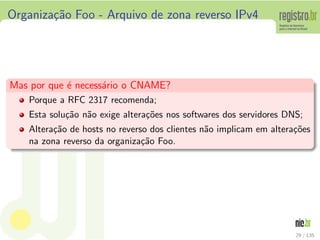

Mas por que ´e necess´ario o CNAME?
Porque a RFC 2317 recomenda;
Esta solu¸c˜ao n˜ao exige altera¸c˜oes nos softwares dos servidores DNS;
Altera¸c˜ao de hosts no reverso dos clientes n˜ao implicam em altera¸c˜oes
na zona reverso da organiza¸c˜ao Foo.
29 / 135

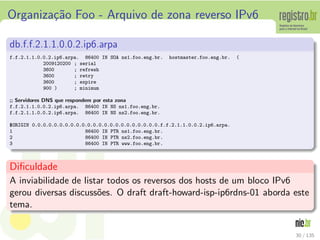

30. Organiza¸c˜ao Foo - Arquivo de zona reverso IPv6
db.f.f.2.1.1.0.0.2.ip6.arpa
f.f.2.1.1.0.0.2.ip6.arpa. 86400 IN SOA ns1.foo.eng.br. hostmaster.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona
f.f.2.1.1.0.0.2.ip6.arpa. 86400 IN NS ns1.foo.eng.br.
f.f.2.1.1.0.0.2.ip6.arpa. 86400 IN NS ns2.foo.eng.br.
°ORIGIN 0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.f.f.2.1.1.0.0.2.ip6.arpa.
1 86400 IN PTR ns1.foo.eng.br.
2 86400 IN PTR ns2.foo.eng.br.
3 86400 IN PTR www.foo.eng.br.
Dificuldade
A inviabilidade de listar todos os reversos dos hosts de um bloco IPv6
gerou diversas discuss˜oes. O draft draft-howard-isp-ip6rdns-01 aborda este
tema.
30 / 135

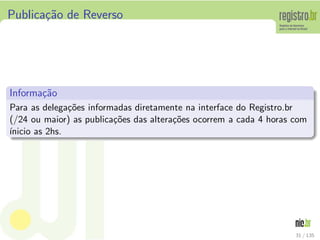

31. Publica¸c˜ao de Reverso
Informa¸c˜ao
Para as delega¸c˜oes informadas diretamente na interface do Registro.br
(/24 ou maior) as publica¸c˜oes das altera¸c˜oes ocorrem a cada 4 horas com
´ınicio as 2hs.
31 / 135

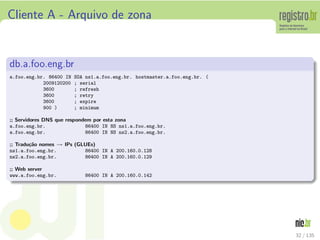

32. Cliente A - Arquivo de zona
db.a.foo.eng.br
a.foo.eng.br. 86400 IN SOA ns1.a.foo.eng.br. hostmaster.a.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona
a.foo.eng.br. 86400 IN NS ns1.a.foo.eng.br.
a.foo.eng.br. 86400 IN NS ns2.a.foo.eng.br.
;; Tradu¸c˜ao nomes → IPs (GLUEs)
ns1.a.foo.eng.br. 86400 IN A 200.160.0.128
ns2.a.foo.eng.br. 86400 IN A 200.160.0.129
;; Web server
www.a.foo.eng.br. 86400 IN A 200.160.0.142
32 / 135

33. Cliente A - Arquivo de zona reverso
db.127.0.160.200.in-addr.arpa
127/28.0.160.200.in-addr.arpa. 172800 IN SOA ns1.a.foo.eng.br. hostmaster.a.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona reverso
127/28.0.160.200.in-addr.arpa. 172800 IN NS ns1.a.foo.eng.br.
127/28.0.160.200.in-addr.arpa. 172800 IN NS ns2.a.foo.eng.br.
;; Endere¸cos reversos
128.127/28.0.160.200.in-addr.arpa. 172800 IN PTR ns1.a.foo.eng.br.
129.127/28.0.160.200.in-addr.arpa. 172800 IN PTR ns2.a.foo.eng.br.
...
142.127/28.0.160.200.in-addr.arpa. 172800 IN PTR www.a.foo.eng.br.
33 / 135

34. Cliente B - Arquivo de zona
db.b.foo.eng.br
b.foo.eng.br. 86400 IN SOA ns1.b.foo.eng.br. hostmaster.b.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona
b.foo.eng.br. 86400 IN NS ns1.b.foo.eng.br.
b.foo.eng.br. 86400 IN NS ns2.b.foo.eng.br.
;; Tradu¸c˜ao nomes → IPs (GLUEs)
ns1.b.foo.eng.br. 86400 IN A 200.160.0.192
ns2.b.foo.eng.br. 86400 IN A 200.160.0.193
;; Web server
www.b.foo.eng.br. 86400 IN A 200.160.0.254
34 / 135

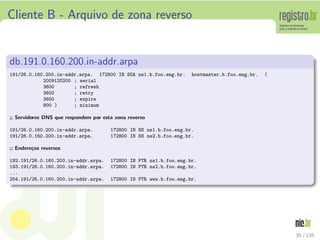

35. Cliente B - Arquivo de zona reverso
db.191.0.160.200.in-addr.arpa
191/26.0.160.200.in-addr.arpa. 172800 IN SOA ns1.b.foo.eng.br. hostmaster.b.foo.eng.br. (
2009120200 ; serial
3600 ; refresh
3600 ; retry
3600 ; expire
900 ) ; minimum
;; Servidores DNS que respondem por esta zona reverso
191/26.0.160.200.in-addr.arpa. 172800 IN NS ns1.b.foo.eng.br.
191/26.0.160.200.in-addr.arpa. 172800 IN NS ns2.b.foo.eng.br.
;; Endere¸cos reversos
192.191/26.0.160.200.in-addr.arpa. 172800 IN PTR ns1.b.foo.eng.br.
193.191/26.0.160.200.in-addr.arpa. 172800 IN PTR ns2.b.foo.eng.br.
...
254.191/26.0.160.200.in-addr.arpa. 172800 IN PTR www.b.foo.eng.br.
35 / 135

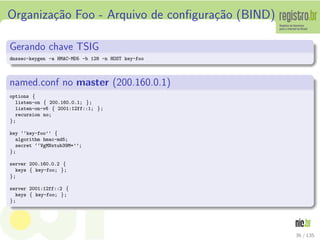

36. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (BIND)
Gerando chave TSIG
dnssec-keygen -a HMAC-MD5 -b 128 -n HOST key-foo
named.conf no master (200.160.0.1)
options {
listen-on { 200.160.0.1; };
listen-on-v6 { 2001:12ff::1; };
recursion no;
};
key ‘‘key-foo’’ {
algorithm hmac-md5;
secret ‘‘VgMNxtub39M=’’;
};
server 200.160.0.2 {
keys { key-foo; };
};
server 2001:12ff::2 {
keys { key-foo; };
};
36 / 135

37. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (BIND)
named.conf no master (200.160.0.1) (continua¸c˜ao...)

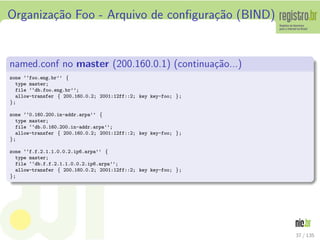

zone ‘‘foo.eng.br’’ {
type master;
file ‘‘db.foo.eng.br’’;
allow-transfer { 200.160.0.2; 2001:12ff::2; key key-foo; };
};
zone ‘‘0.160.200.in-addr.arpa’’ {
type master;
file ‘‘db.0.160.200.in-addr.arpa’’;
allow-transfer { 200.160.0.2; 2001:12ff::2; key key-foo; };
};
zone ‘‘f.f.2.1.1.0.0.2.ip6.arpa’’ {
type master;
file ‘‘db.f.f.2.1.1.0.0.2.ip6.arpa’’;
allow-transfer { 200.160.0.2; 2001:12ff::2; key key-foo; };
};
37 / 135

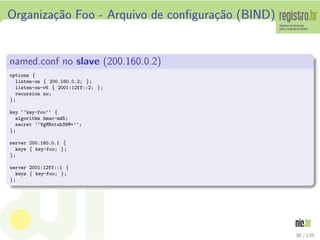

38. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (BIND)
named.conf no slave (200.160.0.2)
options {
listen-on { 200.160.0.2; };
listen-on-v6 { 2001:12ff::2; };
recursion no;
};
key ‘‘key-foo’’ {
algorithm hmac-md5;
secret ‘‘VgMNxtub39M=’’;
};
server 200.160.0.1 {
keys { key-foo; };
};
server 2001:12ff::1 {
keys { key-foo; };
};
38 / 135

39. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (BIND)

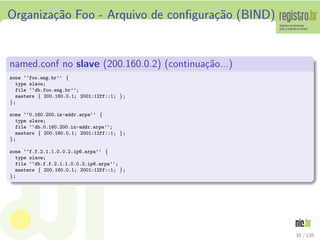

named.conf no slave (200.160.0.2) (continua¸c˜ao...)
zone ‘‘foo.eng.br’’ {
type slave;
file ‘‘db.foo.eng.br’’;
masters { 200.160.0.1; 2001:12ff::1; };
};
zone ‘‘0.160.200.in-addr.arpa’’ {
type slave;
file ‘‘db.0.160.200.in-addr.arpa’’;
masters { 200.160.0.1; 2001:12ff::1; };
};
zone ‘‘f.f.2.1.1.0.0.2.ip6.arpa’’ {
type slave;
file ‘‘db.f.f.2.1.1.0.0.2.ip6.arpa’’;
masters { 200.160.0.1; 2001:12ff::1; };
};
39 / 135

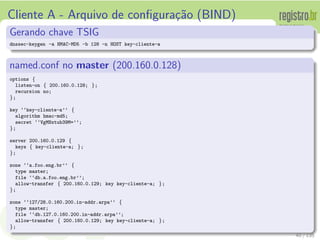

40. Cliente A - Arquivo de configura¸c˜ao (BIND)
Gerando chave TSIG
dnssec-keygen -a HMAC-MD5 -b 128 -n HOST key-cliente-a
named.conf no master (200.160.0.128)
options {
listen-on { 200.160.0.128; };
recursion no;
};
key ‘‘key-cliente-a’’ {
algorithm hmac-md5;
secret ‘‘VgMNxtub39M=’’;
};
server 200.160.0.129 {
keys { key-cliente-a; };
};
zone ‘‘a.foo.eng.br’’ {
type master;
file ‘‘db.a.foo.eng.br’’;
allow-transfer { 200.160.0.129; key key-cliente-a; };
};
zone ‘‘127/28.0.160.200.in-addr.arpa’’ {
type master;
file ‘‘db.127.0.160.200.in-addr.arpa’’;
allow-transfer { 200.160.0.129; key key-cliente-a; };
};
40 / 135

41. Cliente A - Arquivo de configura¸c˜ao (BIND)

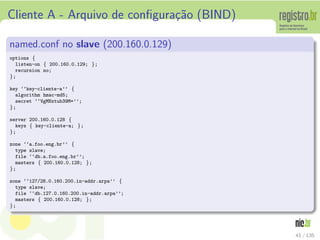

named.conf no slave (200.160.0.129)
options {
listen-on { 200.160.0.129; };
recursion no;
};
key ‘‘key-cliente-a’’ {
algorithm hmac-md5;
secret ‘‘VgMNxtub39M=’’;
};
server 200.160.0.128 {
keys { key-cliente-a; };
};
zone ‘‘a.foo.eng.br’’ {
type slave;
file ‘‘db.a.foo.eng.br’’;
masters { 200.160.0.128; };
};
zone ‘‘127/28.0.160.200.in-addr.arpa’’ {
type slave;
file ‘‘db.127.0.160.200.in-addr.arpa’’;
masters { 200.160.0.128; };
};
41 / 135

42. Cliente B - Arquivo de configura¸c˜ao (BIND)
Gerando chave TSIG
dnssec-keygen -a HMAC-MD5 -b 128 -n HOST key-cliente-b
named.conf no master (200.160.0.192)
options {
listen-on { 200.160.0.192; };
recursion no;
};
key ‘‘key-cliente-b’’ {
algorithm hmac-md5;
secret ‘‘VgMNxtub39M=’’;
};
server 200.160.0.193 {
keys { key-cliente-b; };
};
zone ‘‘b.foo.eng.br’’ {
type master;
file ‘‘db.b.foo.eng.br’’;
allow-transfer { 200.160.0.193; key key-cliente-b; }
};
zone ‘‘191/26.0.160.200.in-addr.arpa’’ {
type master;
file ‘‘db.191.0.160.200.in-addr.arpa’’;
allow-transfer { 200.160.0.193; key key-cliente-b; };
};
42 / 135

43. Cliente B - Arquivo de configura¸c˜ao (BIND)
named.conf no slave (200.160.0.193)
options {
listen-on { 200.160.0.193; };
recursion no;
};
key ‘‘key-cliente-b’’ {
algorithm hmac-md5;
secret ‘‘VgMNxtub39M=’’;
};
server 200.160.0.192 {
keys { key-cliente-b; };
};
zone ‘‘b.foo.eng.br’’ {
type slave;
file ‘‘db.b.foo.eng.br’’;
masters { 200.160.0.192; };
};
zone ‘‘191/26.0.160.200.in-addr.arpa’’ {
type slave;
file ‘‘db.191.0.160.200.in-addr.arpa’’;
masters { 200.160.0.192; };
};
43 / 135

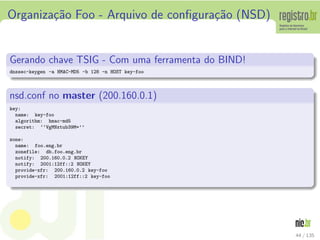

44. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (NSD)
Gerando chave TSIG - Com uma ferramenta do BIND!
dnssec-keygen -a HMAC-MD5 -b 128 -n HOST key-foo
nsd.conf no master (200.160.0.1)
key:
name: key-foo
algorithm: hmac-md5
secret: ‘‘VgMNxtub39M=’’
zone:
name: foo.eng.br
zonefile: db.foo.eng.br
notify: 200.160.0.2 NOKEY
notify: 2001:12ff::2 NOKEY
provide-xfr: 200.160.0.2 key-foo
provide-xfr: 2001:12ff::2 key-foo
44 / 135

45. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (NSD)

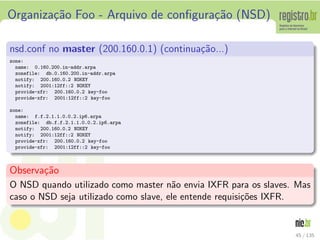

nsd.conf no master (200.160.0.1) (continua¸c˜ao...)
zone:
name: 0.160.200.in-addr.arpa
zonefile: db.0.160.200.in-addr.arpa
notify: 200.160.0.2 NOKEY
notify: 2001:12ff::2 NOKEY
provide-xfr: 200.160.0.2 key-foo
provide-xfr: 2001:12ff::2 key-foo
zone:
name: f.f.2.1.1.0.0.2.ip6.arpa
zonefile: db.f.f.2.1.1.0.0.2.ip6.arpa
notify: 200.160.0.2 NOKEY
notify: 2001:12ff::2 NOKEY
provide-xfr: 200.160.0.2 key-foo
provide-xfr: 2001:12ff::2 key-foo
Observa¸c˜ao
O NSD quando utilizado como master n˜ao envia IXFR para os slaves. Mas
caso o NSD seja utilizado como slave, ele entende requisi¸c˜oes IXFR.
45 / 135

46. Organiza¸c˜ao Foo - Arquivo de configura¸c˜ao (NSD)

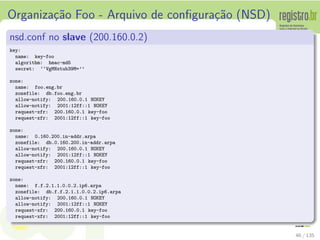

nsd.conf no slave (200.160.0.2)
key:
name: key-foo
algorithm: hmac-md5
secret: ‘‘VgMNxtub39M=’’
zone:
name: foo.eng.br
zonefile: db.foo.eng.br
allow-notify: 200.160.0.1 NOKEY
allow-notify: 2001:12ff::1 NOKEY
request-xfr: 200.160.0.1 key-foo
request-xfr: 2001:12ff::1 key-foo
zone:
name: 0.160.200.in-addr.arpa
zonefile: db.0.160.200.in-addr.arpa
allow-notify: 200.160.0.1 NOKEY
allow-notify: 2001:12ff::1 NOKEY
request-xfr: 200.160.0.1 key-foo
request-xfr: 2001:12ff::1 key-foo
zone:
name: f.f.2.1.1.0.0.2.ip6.arpa
zonefile: db.f.f.2.1.1.0.0.2.ip6.arpa
allow-notify: 200.160.0.1 NOKEY
allow-notify: 2001:12ff::1 NOKEY
request-xfr: 200.160.0.1 key-foo
request-xfr: 2001:12ff::1 key-foo
46 / 135

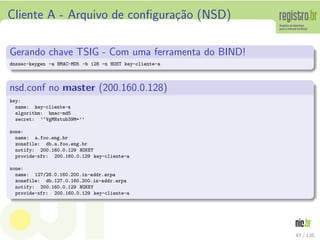

47. Cliente A - Arquivo de configura¸c˜ao (NSD)
Gerando chave TSIG - Com uma ferramenta do BIND!
dnssec-keygen -a HMAC-MD5 -b 128 -n HOST key-cliente-a
nsd.conf no master (200.160.0.128)
key:
name: key-cliente-a
algorithm: hmac-md5
secret: ‘‘VgMNxtub39M=’’
zone:
name: a.foo.eng.br
zonefile: db.a.foo.eng.br
notify: 200.160.0.129 NOKEY
provide-xfr: 200.160.0.129 key-cliente-a
zone:
name: 127/28.0.160.200.in-addr.arpa
zonefile: db.127.0.160.200.in-addr.arpa
notify: 200.160.0.129 NOKEY
provide-xfr: 200.160.0.129 key-cliente-a
47 / 135

48. Cliente A - Arquivo de configura¸c˜ao (NSD)
nsd.conf no slave (200.160.0.129)
key:
name: key-cliente-a
algorithm: hmac-md5
secret: ‘‘VgMNxtub39M=’’
zone:
name: a.foo.eng.br
zonefile: db.a.foo.eng.br
allow-notify: 200.160.0.128 NOKEY
request-xfr: 200.160.0.128 key-cliente-a
zone:
name: 127/28.0.160.200.in-addr.arpa
zonefile: db.127.0.160.200.in-addr.arpa
allow-notify: 200.160.0.128 NOKEY
request-xfr: 200.160.0.128 key-cliente-a
48 / 135

49. Cliente B - Arquivo de configura¸c˜ao (NSD)
Gerando chave TSIG - Com uma ferramenta do BIND!
dnssec-keygen -a HMAC-MD5 -b 128 -n HOST key-cliente-b
nsd.conf no master (200.160.0.192)
key:
name: key-cliente-b
algorithm: hmac-md5
secret: ‘‘VgMNxtub39M=’’
zone:
name: b.foo.eng.br
zonefile: db.b.foo.eng.br
notify: 200.160.0.193 NOKEY
provide-xfr: 200.160.0.193 key-cliente-b
zone:
name: 191/26.0.160.200.in-addr.arpa
zonefile: db.191.0.160.200.in-addr.arpa
notify: 200.160.0.193 NOKEY
provide-xfr: 200.160.0.193 key-cliente-b
49 / 135

50. Cliente B - Arquivo de configura¸c˜ao (NSD)

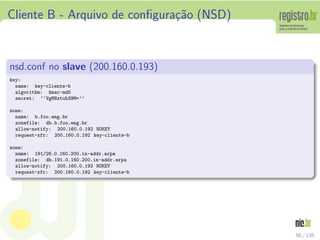

nsd.conf no slave (200.160.0.193)
key:
name: key-cliente-b
algorithm: hmac-md5
secret: ‘‘VgMNxtub39M=’’
zone:
name: b.foo.eng.br
zonefile: db.b.foo.eng.br
allow-notify: 200.160.0.192 NOKEY
request-xfr: 200.160.0.192 key-cliente-b
zone:
name: 191/26.0.160.200.in-addr.arpa
zonefile: db.191.0.160.200.in-addr.arpa
allow-notify: 200.160.0.192 NOKEY
request-xfr: 200.160.0.192 key-cliente-b
50 / 135

51. Parte III
Configurando Servidores DNS Recursivos
51 / 135

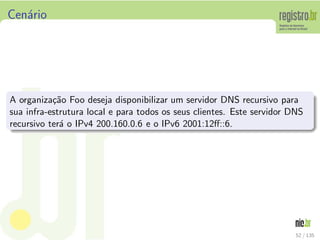

52. Cen´ario
A organiza¸c˜ao Foo deseja disponibilizar um servidor DNS recursivo para
sua infra-estrutura local e para todos os seus clientes. Este servidor DNS
recursivo ter´a o IPv4 200.160.0.6 e o IPv6 2001:12ff::6.
52 / 135

53. Organiza¸c˜ao Foo (BIND)

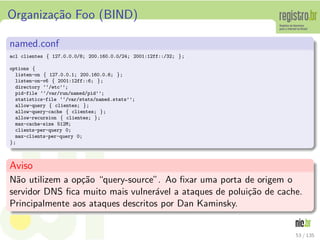

named.conf
acl clientes { 127.0.0.0/8; 200.160.0.0/24; 2001:12ff::/32; };
options {
listen-on { 127.0.0.1; 200.160.0.6; };
listen-on-v6 { 2001:12ff::6; };
directory ‘‘/etc’’;
pid-file ‘‘/var/run/named/pid’’;
statistics-file ‘‘/var/stats/named.stats’’;
allow-query { clientes; };
allow-query-cache { clientes; };
allow-recursion { clientes; };
max-cache-size 512M;
clients-per-query 0;
max-clients-per-query 0;
};
Aviso
N˜ao utilizem a op¸c˜ao “query-source”. Ao fixar uma porta de origem o
servidor DNS fica muito mais vulner´avel a ataques de polui¸c˜ao de cache.
Principalmente aos ataques descritos por Dan Kaminsky.
53 / 135

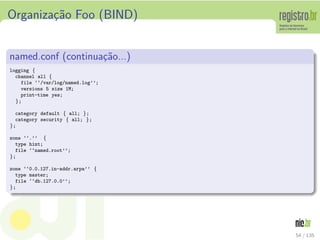

54. Organiza¸c˜ao Foo (BIND)
named.conf (continua¸c˜ao...)
logging {
channel all {
file ‘‘/var/log/named.log’’;
versions 5 size 1M;
print-time yes;
};
category default { all; };
category security { all; };
};
zone ‘‘.’’ {
type hint;
file ‘‘named.root’’;
};
zone ‘‘0.0.127.in-addr.arpa’’ {
type master;
file ‘‘db.127.0.0’’;
};
54 / 135

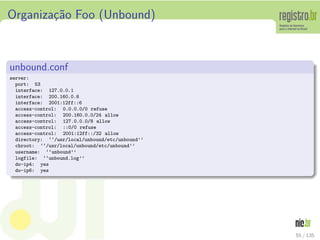

55. Organiza¸c˜ao Foo (Unbound)
unbound.conf
server:
port: 53
interface: 127.0.0.1
interface: 200.160.0.6
interface: 2001:12ff::6
access-control: 0.0.0.0/0 refuse
access-control: 200.160.0.0/24 allow
access-control: 127.0.0.0/8 allow
access-control: ::0/0 refuse
access-control: 2001:12ff::/32 allow
directory: ‘‘/usr/local/unbound/etc/unbound’’
chroot: ‘‘/usr/local/unbound/etc/unbound’’
username: ‘‘unbound’’
logfile: ‘‘unbound.log’’
do-ip4: yes
do-ip6: yes
55 / 135

56. Cuidado com Recursivos Abertos!
Causa
O administrador n˜ao configura o servidor DNS recursivo para responder
apenas para os clientes de sua rede.
Efeito
Aceitam consultas DNS vindas de qualquer computador da Internet.
Possibilita ataques de amplifica¸c˜ao de respostas DNS e uso de banda por
terceiros.
Solu¸c˜ao
Configura¸c˜ao correta do firewall.
BIND:
acl clientes { 127.0.0.0/8; 200.160.0.0/24; };
allow-query { clientes; };
allow-query-cache { clientes; };
allow-recursion { clientes; };
NSD:
access-control: 0.0.0.0/0 refuse
access-control: 200.160.0.0/24 allow
access-control: 127.0.0.0/8 allow
56 / 135

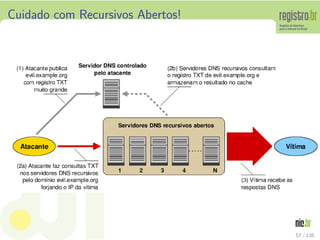

57. Cuidado com Recursivos Abertos!
57 / 135

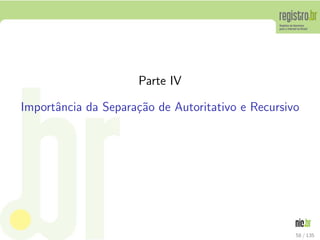

58. Parte IV
Importˆancia da Separa¸c˜ao de Autoritativo e Recursivo
58 / 135

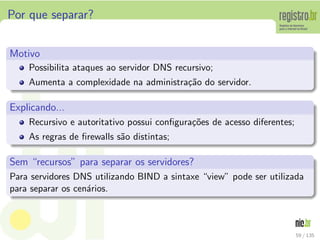

59. Por que separar?
Motivo
Possibilita ataques ao servidor DNS recursivo;
Aumenta a complexidade na administra¸c˜ao do servidor.
Explicando...
Recursivo e autoritativo possui configura¸c˜oes de acesso diferentes;
As regras de firewalls s˜ao distintas;
Sem “recursos” para separar os servidores?
Para servidores DNS utilizando BIND a sintaxe “view” pode ser utilizada
para separar os cen´arios.
59 / 135

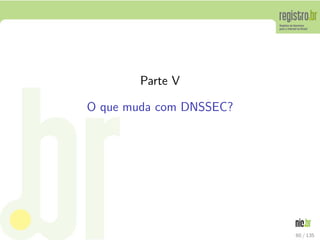

60. Parte V
O que muda com DNSSEC?
60 / 135

61. Vulnerabilidades do DNS
61 / 135

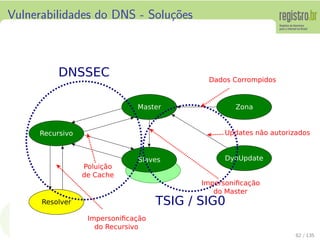

62. Vulnerabilidades do DNS - Solu¸c˜oes
62 / 135

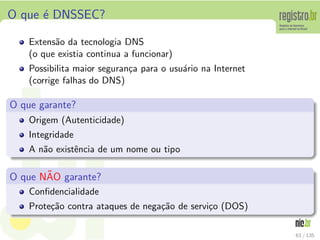

63. O que ´e DNSSEC?
Extens˜ao da tecnologia DNS
(o que existia continua a funcionar)
Possibilita maior seguran¸ca para o usu´ario na Internet
(corrige falhas do DNS)
O que garante?
Origem (Autenticidade)
Integridade
A n˜ao existˆencia de um nome ou tipo
O que N˜AO garante?
Confidencialidade
Prote¸c˜ao contra ataques de nega¸c˜ao de servi¸co (DOS)
63 / 135

64. O que ´e DNSSEC?

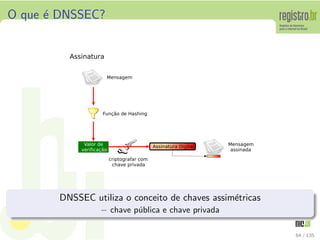

DNSSEC utiliza o conceito de chaves assim´etricas
− chave p´ublica e chave privada
64 / 135

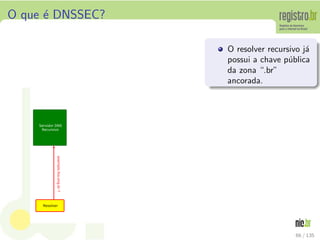

65. O que ´e DNSSEC?
DNSSEC utiliza o conceito de chaves assim´etricas
− chave p´ublica e chave privada
65 / 135

66. O que ´e DNSSEC?
O resolver recursivo j´a
possui a chave p´ublica
da zona “.br”
ancorada.
66 / 135

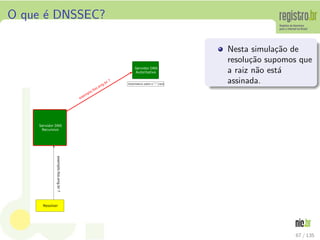

67. O que ´e DNSSEC?
Nesta simula¸c˜ao de
resolu¸c˜ao supomos que
a raiz n˜ao est´a
assinada.
67 / 135

68. O que ´e DNSSEC?

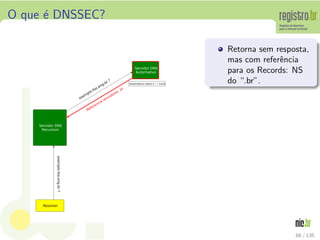

Retorna sem resposta,
mas com referˆencia
para os Records: NS
do “.br”.
68 / 135

69. O que ´e DNSSEC?

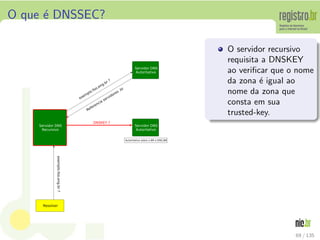

O servidor recursivo
requisita a DNSKEY
ao verificar que o nome
da zona ´e igual ao
nome da zona que
consta em sua
trusted-key.
69 / 135

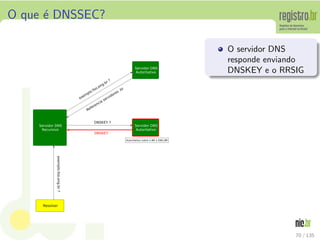

70. O que ´e DNSSEC?
O servidor DNS
responde enviando
DNSKEY e o RRSIG
70 / 135

71. O que ´e DNSSEC?
Compara a trusted-key
com a DNSKEY, caso
for v´alida continua
com as requisi¸c˜oes
71 / 135

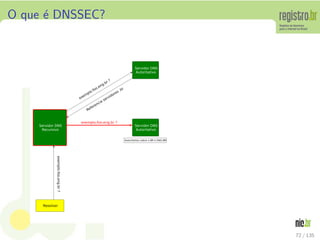

72. O que ´e DNSSEC?
72 / 135

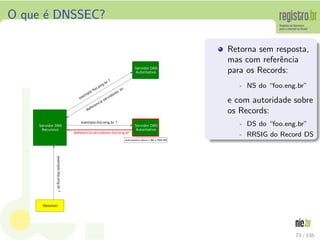

73. O que ´e DNSSEC?
Retorna sem resposta,
mas com referˆencia
para os Records:
- NS do “foo.eng.br”
e com autoridade sobre
os Records:
- DS do “foo.eng.br”
- RRSIG do Record DS
73 / 135

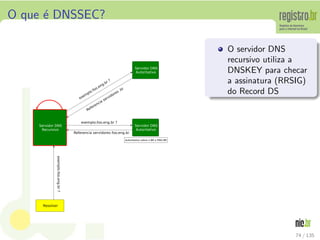

74. O que ´e DNSSEC?
O servidor DNS
recursivo utiliza a
DNSKEY para checar
a assinatura (RRSIG)
do Record DS
74 / 135

75. O que ´e DNSSEC?
75 / 135

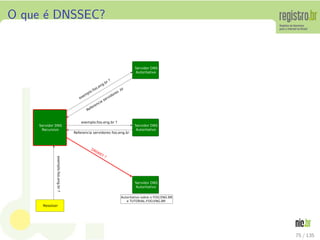

76. O que ´e DNSSEC?
76 / 135

77. O que ´e DNSSEC?

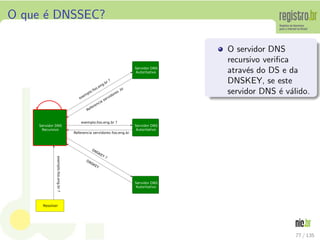

O servidor DNS
recursivo verifica
atrav´es do DS e da
DNSKEY, se este
servidor DNS ´e v´alido.
77 / 135

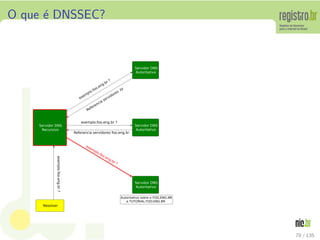

78. O que ´e DNSSEC?
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
Autoritativo sobre o FOO.ENG.BR
e TUTORIAL.FOO.ENG.BR
78 / 135

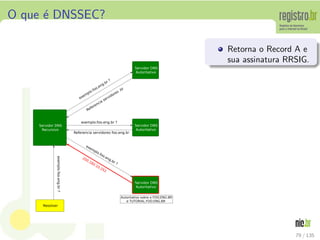

79. O que ´e DNSSEC?
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
200.160.10.251
Autoritativo sobre o FOO.ENG.BR
e TUTORIAL.FOO.ENG.BR
Retorna o Record A e
sua assinatura RRSIG.
79 / 135

80. O que ´e DNSSEC?
Resolver
Servidor DNS
Recursivo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
Servidor DNS
Autoritativo
exemplo.foo.eng.br?
exem
plo.foo.eng.br ?
Referencia servidores .br
exemplo.foo.eng.br ?
Referencia servidores foo.eng.br
exemplo.foo.eng.br ?
200.160.10.251
Autoritativo sobre o FOO.ENG.BR
e TUTORIAL.FOO.ENG.BR

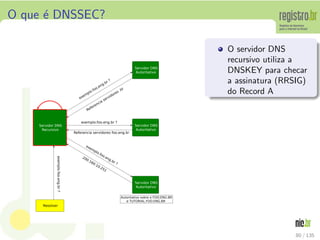

O servidor DNS
recursivo utiliza a
DNSKEY para checar
a assinatura (RRSIG)
do Record A
80 / 135

81. O que ´e DNSSEC?
81 / 135

82. O que muda com DNSSEC no DNS autoritativo?
Startup
Gerar a chave assim´etrica;
Incluir a chave na zona;
Assinar a zona;
Mudar a referˆencia para o arquivo de zona nas configura¸c˜oes;
Incluir o DS na interface do Registro.br.
Manuten¸c˜ao
Reassinar periodicamente a zona.
82 / 135

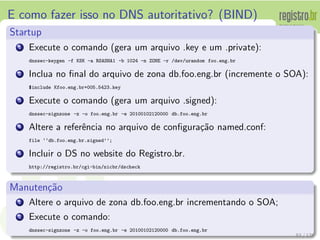

83. E como fazer isso no DNS autoritativo? (BIND)
Startup
1 Execute o comando (gera um arquivo .key e um .private):
dnssec-keygen -f KSK -a RSASHA1 -b 1024 -n ZONE -r /dev/urandom foo.eng.br
2 Inclua no final do arquivo de zona db.foo.eng.br (incremente o SOA):
°include Kfoo.eng.br+005.5423.key
3 Execute o comando (gera um arquivo .signed):
dnssec-signzone -z -o foo.eng.br -e 20100102120000 db.foo.eng.br
4 Altere a referˆencia no arquivo de configura¸c˜ao named.conf:
file ‘‘db.foo.eng.br.signed’’;
5 Incluir o DS no website do Registro.br.
http://registro.br/cgi-bin/nicbr/dscheck
Manuten¸c˜ao
1 Altere o arquivo de zona db.foo.eng.br incrementando o SOA;
2 Execute o comando:
dnssec-signzone -z -o foo.eng.br -e 20100102120000 db.foo.eng.br
83 / 135

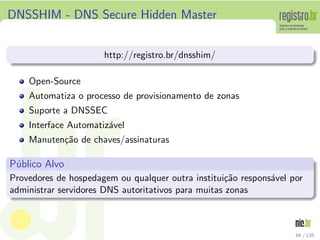

84. DNSSHIM - DNS Secure Hidden Master
http://registro.br/dnsshim/
Open-Source
Automatiza o processo de provisionamento de zonas
Suporte a DNSSEC
Interface Automatiz´avel
Manuten¸c˜ao de chaves/assinaturas
P´ublico Alvo
Provedores de hospedagem ou qualquer outra institui¸c˜ao respons´avel por
administrar servidores DNS autoritativos para muitas zonas
84 / 135

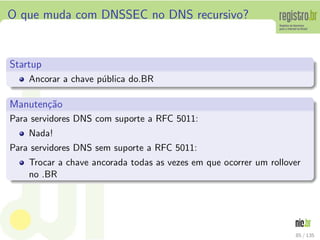

85. O que muda com DNSSEC no DNS recursivo?
Startup
Ancorar a chave p´ublica do.BR
Manuten¸c˜ao
Para servidores DNS com suporte a RFC 5011:
Nada!
Para servidores DNS sem suporte a RFC 5011:
Trocar a chave ancorada todas as vezes em que ocorrer um rollover
no .BR
85 / 135

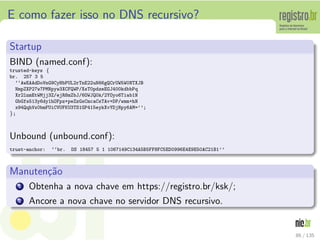

86. E como fazer isso no DNS recursivo?
Startup
BIND (named.conf):
trusted-keys {
br. 257 3 5
‘‘AwEAAdDoVnG9CyHbPUL2rTnE22uN66gQCrUW5W0NTXJB
NmpZXP27w7PMNpyw3XCFQWP/XsT0pdzeEGJ400kdbbPq
Xr2lnmEtWMjj3Z/ejR8mZbJ/6OWJQ0k/2YOyo6Tiab1N
GbGfs513y6dy1hOFpz+peZzGsCmcaCsTAv+DP/wmm+hN
x94QqhVx0bmFUiCVUFKU3TS1GP415eykXvYDjNpy6AM=’’;
};
Unbound (unbound.conf):
trust-anchor: ‘‘br. DS 18457 5 1 1067149C134A5B5FF8FC5ED0996E4E9E50AC21B1’’
Manuten¸c˜ao
1 Obtenha a nova chave em https://registro.br/ksk/;
2 Ancore a nova chave no servidor DNS recursivo.
86 / 135

87. Parte VI
Firewalls
87 / 135

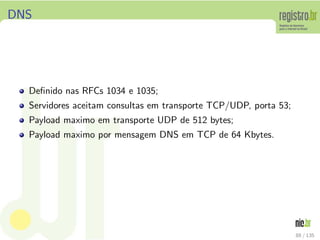

88. DNS
Definido nas RFCs 1034 e 1035;
Servidores aceitam consultas em transporte TCP/UDP, porta 53;
Payload maximo em transporte UDP de 512 bytes;
Payload maximo por mensagem DNS em TCP de 64 Kbytes.
88 / 135

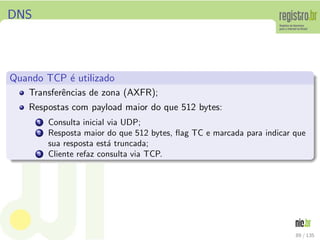

89. DNS
Quando TCP ´e utilizado
Transferˆencias de zona (AXFR);
Respostas com payload maior do que 512 bytes:
1 Consulta inicial via UDP;
2 Resposta maior do que 512 bytes, flag TC e marcada para indicar que
sua resposta est´a truncada;
3 Cliente refaz consulta via TCP.
89 / 135

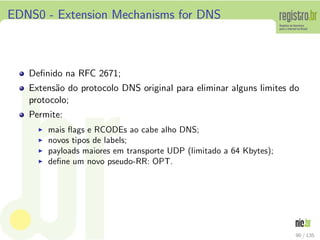

90. EDNS0 - Extension Mechanisms for DNS
Definido na RFC 2671;
Extens˜ao do protocolo DNS original para eliminar alguns limites do
protocolo;
Permite:
◮ mais flags e RCODEs ao cabe alho DNS;
◮ novos tipos de labels;
◮ payloads maiores em transporte UDP (limitado a 64 Kbytes);
◮ define um novo pseudo-RR: OPT.
90 / 135

91. EDNS0 - Extension Mechanisms for DNS
Depende de suporte tanto no cliente como no servidor;
Cliente envia consulta UDP com pseudo-RR OPT na se¸c˜ao Additional
da mensagem DNS, informando qual o tamanho m´aximo de respostas
UDP que pode processar;
Se servidor suportar EDNS0, pode aumentar o limite para o tamanho
da resposta que vai retornar ao cliente, evitando re-query via TCP;
Se servidor n˜ao suportar EDNS0, envia resposta com at´e 512 bytes de
payload DNS.
91 / 135

92. EDNS0 - Extension Mechanisms for DNS

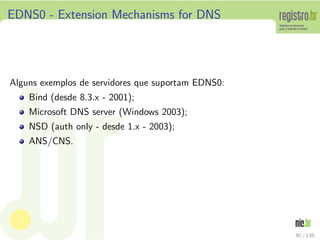

Alguns exemplos de servidores que suportam EDNS0:
Bind (desde 8.3.x - 2001);
Microsoft DNS server (Windows 2003);
NSD (auth only - desde 1.x - 2003);
ANS/CNS.
92 / 135

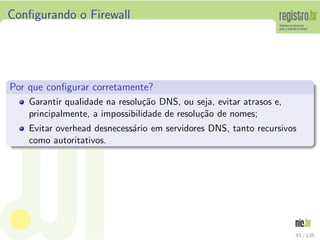

93. Configurando o Firewall
Por que configurar corretamente?
Garantir qualidade na resolu¸c˜ao DNS, ou seja, evitar atrasos e,
principalmente, a impossibilidade de resolu¸c˜ao de nomes;
Evitar overhead desnecess´ario em servidores DNS, tanto recursivos
como autoritativos.
93 / 135

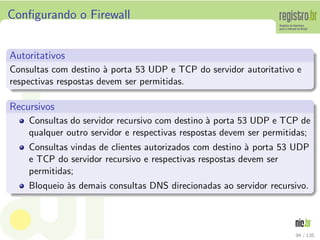

94. Configurando o Firewall
Autoritativos
Consultas com destino `a porta 53 UDP e TCP do servidor autoritativo e
respectivas respostas devem ser permitidas.
Recursivos
Consultas do servidor recursivo com destino `a porta 53 UDP e TCP de
qualquer outro servidor e respectivas respostas devem ser permitidas;
Consultas vindas de clientes autorizados com destino `a porta 53 UDP
e TCP do servidor recursivo e respectivas respostas devem ser
permitidas;
Bloqueio `as demais consultas DNS direcionadas ao servidor recursivo.
94 / 135

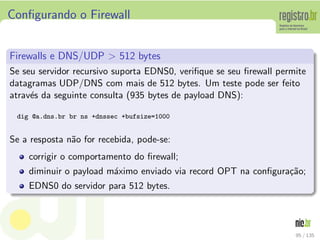

95. Configurando o Firewall
Firewalls e DNS/UDP > 512 bytes
Se seu servidor recursivo suporta EDNS0, verifique se seu firewall permite
datagramas UDP/DNS com mais de 512 bytes. Um teste pode ser feito
atrav´es da seguinte consulta (935 bytes de payload DNS):
dig @a.dns.br br ns +dnssec +bufsize=1000
Se a resposta n˜ao for recebida, pode-se:
corrigir o comportamento do firewall;
diminuir o payload m´aximo enviado via record OPT na configura¸c˜ao;
EDNS0 do servidor para 512 bytes.
95 / 135

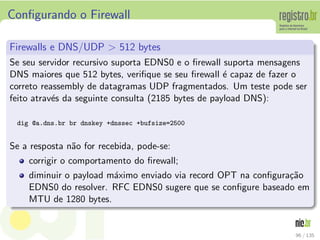

96. Configurando o Firewall
Firewalls e DNS/UDP > 512 bytes
Se seu servidor recursivo suporta EDNS0 e o firewall suporta mensagens
DNS maiores que 512 bytes, verifique se seu firewall ´e capaz de fazer o
correto reassembly de datagramas UDP fragmentados. Um teste pode ser
feito atrav´es da seguinte consulta (2185 bytes de payload DNS):
dig @a.dns.br br dnskey +dnssec +bufsize=2500
Se a resposta n˜ao for recebida, pode-se:
corrigir o comportamento do firewall;
diminuir o payload m´aximo enviado via record OPT na configura¸c˜ao
EDNS0 do resolver. RFC EDNS0 sugere que se configure baseado em
MTU de 1280 bytes.
96 / 135

97. Parte VII
Testes de Performance
97 / 135

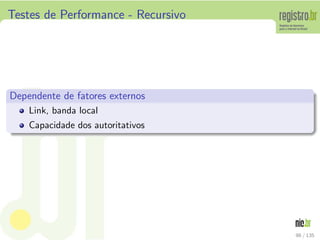

98. Testes de Performance - Recursivo
Dependente de fatores externos
Link, banda local
Capacidade dos autoritativos
98 / 135

99. Testes de Performance - Recursivo
Responde `a consultas
consultas j´a em cache
consulta servidores autoritativos
Aviso
Exatid˜ao de uma simula¸c˜ao depende da comunica¸c˜ao com os autoritativos
99 / 135

100. Testes de Performance - Recursivo
Testes Propostos
Consultas em cache
Algumas dezenas de consultas
repetidas por 5 minutos
!Cache
Servidor com cache limpo
Consultas ´unicas durante 5 minutos
Todas as consultas v´alidas
100 / 135

101. Testes de Performance - Recursivo

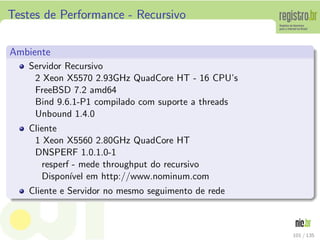

Ambiente
Servidor Recursivo
2 Xeon X5570 2.93GHz QuadCore HT - 16 CPU’s
FreeBSD 7.2 amd64
Bind 9.6.1-P1 compilado com suporte a threads
Unbound 1.4.0
Cliente
1 Xeon X5560 2.80GHz QuadCore HT
DNSPERF 1.0.1.0-1
resperf - mede throughput do recursivo
Dispon´ıvel em http://www.nominum.com
Cliente e Servidor no mesmo seguimento de rede
101 / 135

102. Testes de Performance - Recursivo

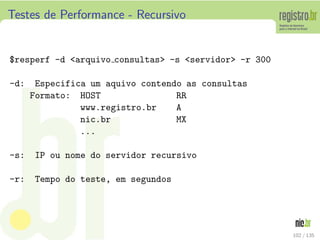

°resperf -d <arquivo consultas> -s <servidor> -r 300
-d: Especifica um aquivo contendo as consultas
Formato: HOST RR
www.registro.br A
nic.br MX
...
-s: IP ou nome do servidor recursivo
-r: Tempo do teste, em segundos
102 / 135

103. Testes de Performance - Recursivo

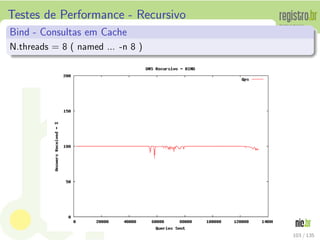

Bind - Consultas em Cache
N.threads = 8 ( named ... -n 8 )
103 / 135

104. Testes de Performance - Recursivo
Unbound - Consultas em cache
N.threads = 8 ( unbound.conf )
104 / 135

105. Testes de Performance - Recursivo

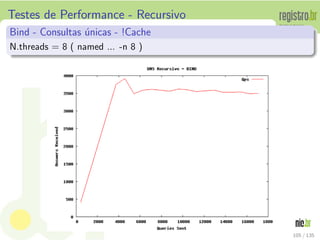

Bind - Consultas ´unicas - !Cache
N.threads = 8 ( named ... -n 8 )
105 / 135

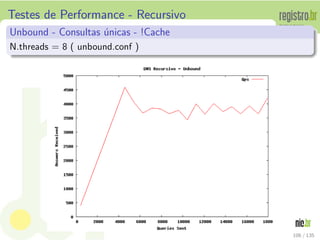

106. Testes de Performance - Recursivo
Unbound - Consultas ´unicas - !Cache
N.threads = 8 ( unbound.conf )
106 / 135

107. Testes de Performance - Autoritativo

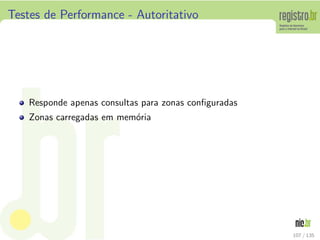

Responde apenas consultas para zonas configuradas
Zonas carregadas em mem´oria
107 / 135

108. Testes de Performance - Autoritativo
Teste Proposto
Servidor autoritativo com 1000 zonas configuradas
Dois clientes consultam aleatoriamente registros existentes nessas
zonas
108 / 135

109. Testes de Performance - Autoritativo

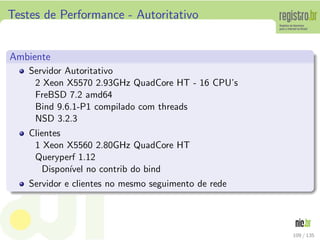

Ambiente
Servidor Autoritativo
2 Xeon X5570 2.93GHz QuadCore HT - 16 CPU’s
FreBSD 7.2 amd64
Bind 9.6.1-P1 compilado com threads
NSD 3.2.3
Clientes
1 Xeon X5560 2.80GHz QuadCore HT
Queryperf 1.12
Dispon´ıvel no contrib do bind
Servidor e clientes no mesmo seguimento de rede
109 / 135

110. Testes de Performance - Autoritativo

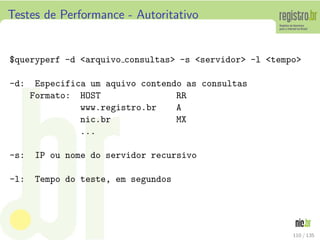

°queryperf -d <arquivo consultas> -s <servidor> -l <tempo>
-d: Especifica um aquivo contendo as consultas
Formato: HOST RR
www.registro.br A
nic.br MX
...
-s: IP ou nome do servidor recursivo
-l: Tempo do teste, em segundos
110 / 135

111. Testes de Performance - Autoritativo

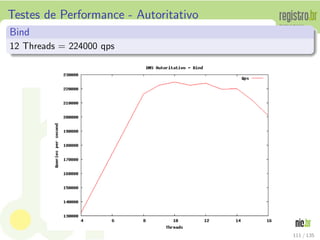

Bind
12 Threads = 224000 qps
111 / 135

112. Testes de Performance - Autoritativo

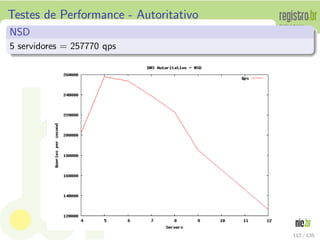

NSD
5 servidores = 257770 qps
112 / 135

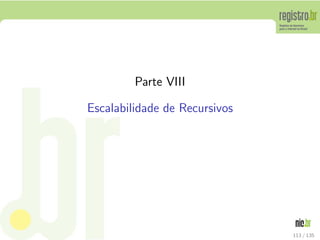

113. Parte VIII
Escalabilidade de Recursivos
113 / 135

114. Escalabilidade de Recursivos

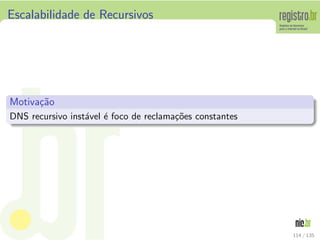

Motiva¸c˜ao
DNS recursivo inst´avel ´e foco de reclama¸c˜oes constantes
114 / 135

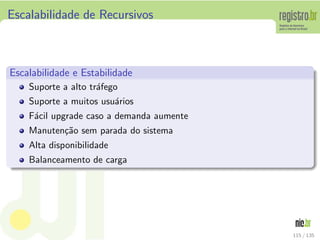

115. Escalabilidade de Recursivos
Escalabilidade e Estabilidade
Suporte a alto tr´afego
Suporte a muitos usu´arios
F´acil upgrade caso a demanda aumente
Manuten¸c˜ao sem parada do sistema
Alta disponibilidade
Balanceamento de carga
115 / 135

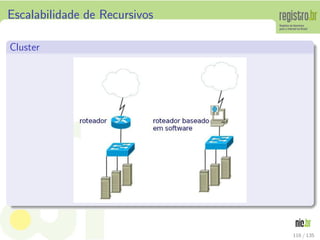

116. Escalabilidade de Recursivos
Cluster
116 / 135

117. Escalabilidade de Recursivos

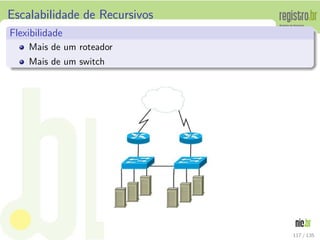

Flexibilidade
Mais de um roteador
Mais de um switch
117 / 135

118. Escalabilidade de Recursivos
Solu¸c˜ao
Roteador + [UNIX + Quagga + BIND]
Endere¸co do servi¸co roda na loopback dos servidores
Anycast dentro do cluster
Protocolo de roteamento dinˆamico com suporte a ECMP - OSPF
118 / 135

119. Escalabilidade de Recursivos

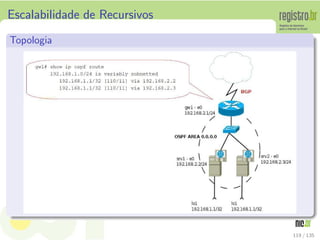

Topologia
119 / 135

120. Escalabilidade de Recursivos

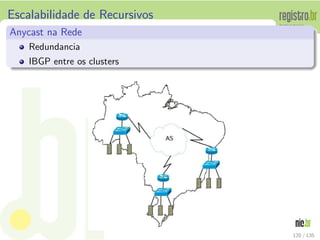

Anycast na Rede
Redundancia
IBGP entre os clusters
120 / 135

121. Escalabilidade de Recursivos

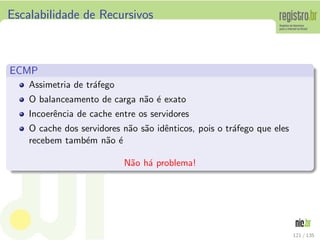

ECMP
Assimetria de tr´afego
O balanceamento de carga n˜ao ´e exato
Incoerˆencia de cache entre os servidores
O cache dos servidores n˜ao s˜ao idˆenticos, pois o tr´afego que eles
recebem tamb´em n˜ao ´e
N˜ao h´a problema!
121 / 135

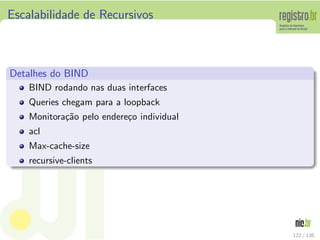

122. Escalabilidade de Recursivos
Detalhes do BIND
BIND rodando nas duas interfaces
Queries chegam para a loopback
Monitora¸c˜ao pelo endere¸co individual
acl
Max-cache-size
recursive-clients
122 / 135

123. Escalabilidade de Recursivos

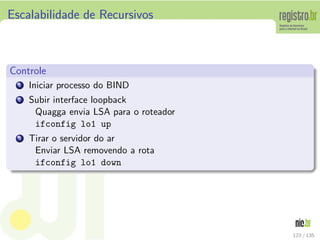

Controle
1 Iniciar processo do BIND
2 Subir interface loopback
Quagga envia LSA para o roteador
ifconfig lo1 up
3 Tirar o servidor do ar
Enviar LSA removendo a rota
ifconfig lo1 down
123 / 135

124. Escalabilidade de Recursivos

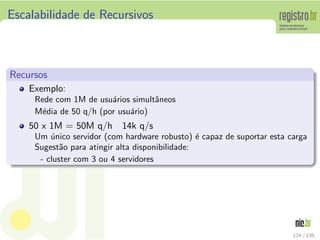

Recursos
Exemplo:
Rede com 1M de usu´arios simultˆaneos
M´edia de 50 q/h (por usu´ario)
50 x 1M = 50M q/h 14k q/s
Um ´unico servidor (com hardware robusto) ´e capaz de suportar esta carga
Sugest˜ao para atingir alta disponibilidade:
- cluster com 3 ou 4 servidores
124 / 135

125. Escalabilidade de Recursivos

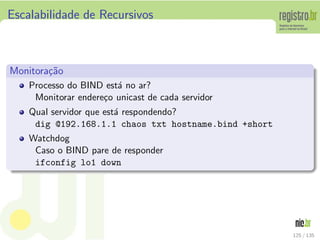

Monitora¸c˜ao
Processo do BIND est´a no ar?
Monitorar endere¸co unicast de cada servidor
Qual servidor que est´a respondendo?
dig @192.168.1.1 chaos txt hostname.bind +short
Watchdog
Caso o BIND pare de responder
ifconfig lo1 down
125 / 135

126. Parte IX
Monitoramento
126 / 135

127. Monitoramento
Autoritativos
Disponibilidade
Autoridade sobre as zonas
Vers˜ao da zona (serial)
DNSSEC - valida¸c˜ao
Recursos
127 / 135

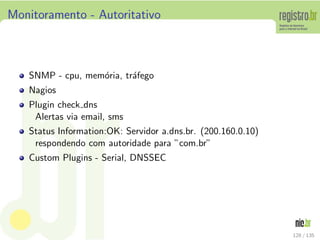

128. Monitoramento - Autoritativo
SNMP - cpu, mem´oria, tr´afego
Nagios
Plugin check dns
Alertas via email, sms
Status Information:OK: Servidor a.dns.br. (200.160.0.10)
respondendo com autoridade para ”com.br”
Custom Plugins - Serial, DNSSEC
128 / 135

129. Monitoramento - Autoritativo

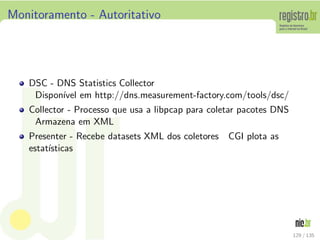

DSC - DNS Statistics Collector
Dispon´ıvel em http://dns.measurement-factory.com/tools/dsc/
Collector - Processo que usa a libpcap para coletar pacotes DNS
Armazena em XML
Presenter - Recebe datasets XML dos coletores CGI plota as
estat´ısticas
129 / 135

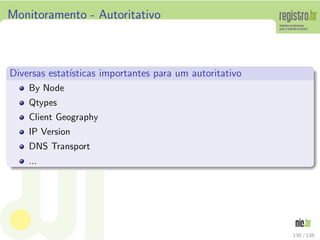

130. Monitoramento - Autoritativo
Diversas estat´ısticas importantes para um autoritativo
By Node
Qtypes
Client Geography
IP Version
DNS Transport
...
130 / 135

131. Monitoramento - Autoritativo
Query Types
131 / 135

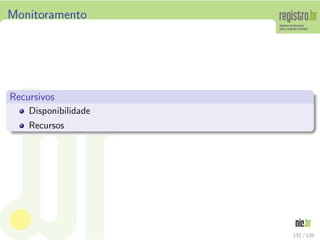

132. Monitoramento
Recursivos
Disponibilidade
Recursos
132 / 135

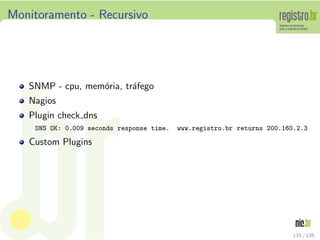

133. Monitoramento - Recursivo
SNMP - cpu, mem´oria, tr´afego
Nagios
Plugin check dns
DNS OK: 0.009 seconds response time. www.registro.br returns 200.160.2.3
Custom Plugins
133 / 135

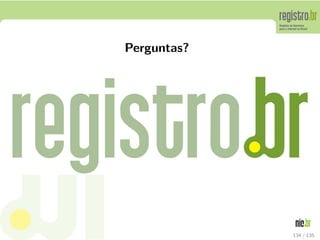

134. Perguntas?
134 / 135

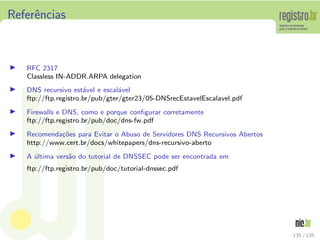

135. Referˆencias
◮ RFC 2317
Classless IN-ADDR.ARPA delegation
◮ DNS recursivo est´avel e escal´avel
ftp://ftp.registro.br/pub/gter/gter23/05-DNSrecEstavelEscalavel.pdf
◮ Firewalls e DNS, como e porque configurar corretamente
ftp://ftp.registro.br/pub/doc/dns-fw.pdf
◮ Recomenda¸c˜oes para Evitar o Abuso de Servidores DNS Recursivos Abertos
http://www.cert.br/docs/whitepapers/dns-recursivo-aberto
◮ A ´ultima vers˜ao do tutorial de DNSSEC pode ser encontrada em
ftp://ftp.registro.br/pub/doc/tutorial-dnssec.pdf
135 / 135
