escala 1:10LIGAÇÕES SOLDADAS EM ESTRUTURA METÁLICA
NORMA:
ABNT NBR 8800:2008: Projeto de estruturas de aço e de estruturas mistas de aço e concreto de
edificios. Artículo 6: Condições específicas para o dimensionamento de ligações metálicas.
MATERIAIS:
- Perfis (Material base): A-36 250Mpa.
- Material de adição (soldas): Eletrodos da série E60XX. Para os materiais utilizados e o
procedimento de solda SMAW (Arco elétrico com eletrodo revestido), cumprem-se as condições de
compatibilidade entre materiais exigidas pelo item 6.2.4 ABNT NBR 8800:2008.
DEFINIÇÕES PARA SOLDAS EM ÂNGULO:
- Garganta efetiva: é igual à menor distância medida desde a raiz à face plana teórica da solda (item
6.2.2.2 b) ABNT NBR 8800:2008).
- Lado do cordão: é o menor dos dois lados situados nas faces de fusão do maior triângulo que pode
ser inscrito na seção da solda (item 6.2.2.2 b) ABNT NBR 8800:2008).
- Raiz da solda: é a interseção das faces de fusão (item 6.2.2.2 b) ABNT NBR 8800:2008).
- Comprimento efetivo do cordão de solda: é igual ao comprimento total da solda com dimensões
uniformes, incluídos os retornos (item 6.2.2.2 c) ABNT NBR 8800:2008).
DISPOSIÇÕES CONSTRUTIVAS:
1) As prescrições consideradas neste projeto aplicam-se a ligações soldadas nas quais:
- Os aços das peças a unir têm um limite elástico não superior a 100 ksi [690 MPa] (item 1.2 (1)
AWS D1.1/D1.1M:2002).
- As espessuras das peças a unir são pelo menos de 1/8 in [3mm] (item 1.2 (2) AWS
D1.1/D1.1M:2002).
- As peças soldadas não são de seção tubular.
2) Em soldas de topo de penetração total ou parcial verifica-se que:
- O comprimento efetivo das soldas de penetração total ou parcial é igual ao seu comprimento
total, o qual é igual ao comprimento da parte unida (item 6.2.2.1 b) ABNT NBR 8800:2008).
- Em soldas de penetração total, a garganta efetiva é igual à menor espessura das peças unidas
(item 6.2.2.1 c) ABNT NBR 8800:2008).
- Em soldas de penetração parcial, a espessura mínima da garganta efetiva cumpre os valores
da seguinte tabela:
Tabela 9 ABNT NBR 8800:2008
Menor espessura das peças a
unir
(mm)
Espessura mínima de garganta
efetiva
(mm)
Menor que ou igual a 6.35 3
Menor que ou igual a 12.5 5
Menor que ou igual a 19 6
Menor que ou igual a 37.5 8
Menor que ou igual a 57 10
Menor que ou igual a 152 13
Maior que 152 16
- A espessura de garganta efetiva das soldas de penetração parcial determina-se segundo a
tabela 5 ABNT NBR 8800:2008.
3) Em soldas em ângulo verifica-se que:
- O tamanho mínimo do lado de uma solda de ângulo cumpre os valores da seguinte tabela:
Tabela 10 ABNT NBR 8800:2008
Menor espessura das peças a
unir
(mm)
Tamanho mínimo do lado de uma
solda em ângulo (*)
(mm)
Menor que ou igual a 6.35 3
Menor que ou igual a 12.5 5
Menor que ou igual a 19 6
Maior que 19 8
(*)
Executada em uma só passada
- O tamanho máximo do lado de uma solda em ângulo ao longo das bordas de peças soldadas
cumpre o especificado no item 6.2.6.2.2 ABNT NBR 8800:2008, o qual exige que:
- ao longo das bordas de material com espessura inferior a 6.35 mm, seja menor ou igual à
espessura do material.
- ao longo das bordas de material com espessura igual ou superior 6.35 mm, seja menor ou
igual à espessura do material menos 1.5 mm.
- O comprimento efetivo de um cordão de solda em ângulo cumpre que é maior que ou igual a 4
vezes o tamanho do seu lado, ou que o lado não se considera maior que o 25 % do comprimento
efetivo da solda. Além disso, o comprimento efetivo de uma solda em ângulo exposta a qualquer
solicitação de cálculo não é inferior a 40 mm (item 6.2.6.2.3 ABNT NBR 8800:2008).
4) No detalhe das soldas indica-se o comprimento efetivo do cordão (comprimento sobre o qual o
cordão tem o seu tamanho completo). Para alcançar tal comprimento, pode ser necessário prolongar
o cordão rodeando os cantos, com o mesmo tamanho de cordão.
5) As soldas de ângulo de ligações em 'T' com ângulos menores que 30° não se consideram como
efetivas para a transmissão das cargas aplicadas (item 2.3.3.4 AWS D1.1/D1.1M:2002).
6) Nos processos de fabricação e montagem deverão ser cumpridos os requisitos indicados no
capítulo 5 de AWS D1.1/D1.1M:2002. No que diz respeito à preparação do metal base, exige-se que
as superfícies sobre as quais se depositará o metal de adição devem ser suaves, uniformes, e livres
de fissuras e outras descontinuidades que afetariam a qualidade ou resistência da solda. As
superfícies a soldar, e as superfícies adjacentes a uma solda, deverão estar também livres de
lâminas, escamas, óxido solto ou aderido, escória, ferrugem, humidade, óleo, gordura e outros
materiais estranhos que impeçam uma solda apropriada ou produzam emissões prejudiciais.
VERIFICAÇÕES:
- A resistência de cálculo dos cordões de solda determina-se de acordo com o item 6.2.5 ABNT NBR
8800:2008.
- O método utilizado para a verificação da resistência dos cordões de solda é aquele em que as
tensões calculadas nos cordões (resultante vetorial), consideram-se como tensões de corte
aplicadas sobre a área efetiva (item 2.5.4.1 AWS D1.1/D1.1M:2002).
- A área efetiva de um cordão de solda é igual ao produto do comprimento efetivo do cordão pela
espessura de garganta efetiva (itens 6.2.2.1 a) e 6.2.2.2 a) ABNT NBR 8800:2008).
- Na verificação da resistência dos cordões de solda considerou-se uma solicitação mínima de
cálculo de 45kN (item 6.1.5.2 ABNT NBR 8800:2008).
CORRIDO E60XX
SMAW
6
AS/OS
TERÇA
CORRIDO E60XX
SMAW
6
AS/OS
Terças
escala 1:10
VAR # 10.0 mm VAR # 10.0 mm
12.314.3
37.8 112.2 112.2 37.8
Vista LateralVista FrontalVista SuperiorVista 3D
6 bolt Ø 12.0mm
12.4 kg/pç
PROJETO ESTRUTURAL
REGINALDO DE SOUSA BARBOSA CREA 9658/D GO
AUTORES DO
UNIDADE:
DATA:
CM
R. T. PELA
OBRA:
PROJETO:
ESCALA:
INDICADA
ÁREA:
VISTA 3D, E VISTA DA ESTRUTURA
CONTEÚDO:
PROPRIETÁRIO:
LOCAL:
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA GOIANO
PLOTTER
2
PRANCHA:
DESENHO:
2
Goiânia - Goiás Cep 74.835-300 Tel/Fax (0xx62)3945-8360/9908-3003
Escritório Av. Transbrasiliana Qd.610 Lt 03 St. Nova Suiça
Email: supremacia@terra.com.br
SUPREMACIA ENGENHARIA EIRELI - ME - 18059/RF
agosto/2018 1.067,44 m²
AVENIDA WILTON MONTEIRO DA ROCHA COM A RUA HÉLIO NOGUEIRA DA SILVA
APM SETOR CRISTINA II - ESPANSÃO - MUNICÍPIO DE TRINDADE/GO
COBERTURA METÁLICA](https://image.slidesharecdn.com/09-anexoix-projetodeengenharia-201028215728/85/09-anexo_ix_-_projeto_de_engenharia-24-320.jpg)
09 -anexo_ix_-_projeto_de_engenharia
- 1. CORTE BB ESCALA 1:100 ARQUIBANCADA PASSEIO PISO:CIMENTO DESEMPENADO banco PLANTA BAIXA ESCALA 1:100 PROJ.COBERTURA FACHADA03 FACHADA 01 FACHADA 02 FACHADA04 PROJ.COBERTURA PASSEIO 0,05 0,00 0,20 (P.A.) 0,19 0,19 ALAMBRADO SOBRE MURETA 0,21 0,90X2,10 0,90X2,10 0,90X2,100,90X2,10 PROJ. COBERTURA PISO: CIMENTO DESEMPENADO PASSEIO PASSEIO P= CONCRETO POLIDO 0,20 (P.A.) QUADRA - VER DETALHE PINTURA PISO = CONCRETO POLIDO TABELA BASQUETE FENDA DE ENCAIXE(POSTE VOLEI) 8cm x 50cm FENDA DE ENCAIXE(POSTE VOLEI) 8cm x 50cm RAMPA I=8,33% 1.80 RAMPA I=8,33% 0,00 PROJ. COBERTURA 0,21 SALA PINTURA ACRILICA NA COR NATURAL COM GRADIL DE ARAMADO PROTETOR PINTURA ESMALTE COR AMARELA TELHA ONDULADA - OND-17 - 0,50 mm - OU SIMILAR 0,05 0,00 0,05 0,20 (P.A.) 0,20 (P.A.) 0,05 ALVENARIA REBOCADA COM PINTURA ACRILICA COR CINZACORTE CC ESCALA 1:100 6.00.803.39 PASSEIO 0,20 (PA) 0,05 QUADRA 1.67 .151.50 CANALETA C/ BRITA PASSEIO 0,05 .15 .20 GRELHA DE CONCRETO 0,00 0,00 .05 PINTURA ACRILICA NA COR NATURAL PILARES DE CONCRETO COR AMARELA ESTRUTURA DE CONCRETO COM GRADIL DE ARAMADO PROTETOR PINTURA ESMALTE COR AMARELA 10.65 .21 4.02 PISO CONCRETO POLIDO - esp. placa 8 cm TELHA ONDULADA - OND-17 - 0,50 mm - OU SIMILAR PINTURA ESMALTE COR AZUL P.C.R. P.C.R. 1.50 8.50 6.01 3.00 3.00 6.00 8.46 1.50 1.005.506.005.501.00 R1.80 R3.00 R1.80 1.501.50 2.702.70 4.00 1.80 2.90 1.20 1.80 R4.00 R4.00 9.75 3.00 3.604.001.004.001.00 PINTURA DO PISO DA QUADRA - FAIXAS ESCALA 1:100 Caimento 0,5% Caimento 0,5% FENDA DE ENCAIXE(POSTE VOLEI) 8cm x 50cm 1.001.00 19.00 1.001.00 9.00 3.0011.003.00 5.80 37.95 34.95 18.00 OBS.:PINTURA COM TINTA BASE EPOXI LARGURA DAS FAIXAS LARGURA DAS FAIXAS LARGURA DAS FAIXAS LARGURA DAS FAIXAS ESCALA 1:100 OBS.:PINTURA COM TINTA BASE EPOXI FENDA DE ENCAIXE(POSTE VOLEI) 8cm x 50cm FENDA DE ENCAIXE(POSTE VOLEI) 8cm x 50cm QUADRA CORTE AA ESCALA 1:100 0.20 (PA) .15 3.00 3.15 .152.90.30 .20 LAJE CHUVEIRO .303.65 .05.152.90.305.62.80.20 .05 PASSEIO PASSEIO 0,00 0.20 (PA) .20 1.47.80 9.62.20.20 0,05 VIGA VIGA PINTURA ESMALTE COR AMARELO PINTURA ACRILICA NA COR CINZA PINTURA ACRILICA NA COR NATURAL VIGA VIGA VIGA VIGA LAJE IMPERMEABILZADA ARGILA ESPANDIDA PARA BALIZA E TABELA VER PRANCHA ARQ 05/05 PILARES DE CONCRETO PINTURA ESMALTE COR AMARELO COM GRADIL DE ARAMADO PROTETOR TELHA ONDULADA - OND-17 - 0,50 mm - OU SIMILAR REVESTIMENTO NA COR AMARELA TABELA BASQUETE TRAVE FUTEBOL TABELA BASQUETE TABELA BASQUETE TRAVE FUTEBOL .159.255.18 .6924.01 .5325.59 FACHADA03 .61 1.61 .08 .45 .08 28.41 .159.25.151.61 .71.90 2.22 .61 .45 .08.08 .90 PLANTA BAIXA ESCALA 1:100 0,90X2,10 PROJ. COBERTURA P.C.R. P.C.R. PROJ.COBERTURA PROJ. COBERTURA PILARES DE CONCRETO COR AMARELA PINTURA ESMALTE COR AZUL PISO INDUSTRIAL EM CONCRETO ARMADO ARQUIBANCADA VER DETALHE CANALETA C/BRITA VIGA BALDRAMEVIGA BALDRAME 10.82 9.53 10.82 .856.003.59.21 10.26 4.09 PILARES DE CONCRETO COR AMARELA sobe DWG DESENHO: ARQUITETURA A. do projeto JUNHO/2018 FOLHA: ARQUIVO ALDIR AZEVEDO DATA: Planta Baixa TECNOLOGIA PROJETO DE Pintura do piso 1.067,44 6.00 6.00 6.00 6.00 6.00 6.00 6.003.60 .20 5.80 .20 5.80 .20 5.80 .20 5.80 .20 5.80 .20 5.80 .20 5.80 .203.50.50 .90 .90 42.201.00 42.20 PASSEIO PISO: CIMENTO DESEMPENADO banco ALAMBRADO SOBRE MURETAALAMBRADO SOBRE MURETA ALAMBRADOSOBREMURETA da quadra Quadra QUADRA POLIESPORTIVA 0,05 0,20 (P.A.)
- 2. ESQUADRIAS BASCULANTES FACHADA 01 ESCALA1:100 PILAR DE CONCRETO PINTURA ACRILICA NA COR AMARELA PILAR DE CONCRETO PINTURA ACRILICA NA COR AMARELA PINTURA ESMALTE COR AZUL NA COR BRANCA 4.026.58 10.60 ARQUIBANCADA ALVENARIA COM REBOCO E PINTURA COR CINZA ARQUIBANCADA ALVENARIA COM REBOCO E PINTURA COR CINZA TELHA ONDULADA - OND-17 esp. 0,50 mm OU SIMILAR REVESTIMENTO NA COR AZUL COR AZUL PILAR DE CONCRETO PINTURA ACRILICA NA COR AMARELA COR AZUL FACHADA 02 ESCALA 1:100 PILAR DE CONCRETO PINTURA ACRILICA NA COR AMARELA PILAR DE CONCRETO PINTURA ACRILICA NA COR AMARELA PINTURA ESMALTE COR AZUL NA COR BRANCA 4.026.58 10.60 ARQUIBANCADA ALVENARIA COM REBOCO E PINTURA COR CINZA ARQUIBANCADA ALVENARIA COM REBOCO E PINTURA COR CINZA TELHA ONDULADA - OND-17 esp. 0,50 mm OU SIMILAR REVESTIMENTO NA COR AZULCOR AZUL PILAR DE CONCRETO PINTURA ACRILICA NA COR AMARELA COR AZUL FACHADA 03 ESCALA 1:100 1.165.993.23 3.28 2.50 2.50 .80 .80 .301.923.65.302.90 0,05 0,20 (PA) 0,00 8.11 PINTURA ACRILICA NA COR NATURAL ESTRUTURA EM CONCRETO ARMADO COR CINZA PINTURA ESMALTE COR AMARELA PILARES DE CONCRETO PINTURA COR AMARELO ALVENARIA REBOCADA PINTURA ACRILICA NA COR CINZA TELHA ONDULADA - OND-17 - 0,50 mm - OU SIMILAR NA COR BRANCA FACHADA 04 ESCALA 1:100 .80 2.50 5.963.25 3.30 .80 .301.923.65.30 0,05 0,20 (PA) 0,00 PINTURA ACRILICA NA COR NATURAL ESTRUTURA EM CONCRETO ARMADO COR CINZA PINTURA ESMALTE COR AMARELA PILARES DE CONCRETO PINTURA COR AMARELO ALVENARIA REBOCADA PINTURA ACRILICA NA COR CINZA TELHA ONDULADA - OND-17 - 0,50 mm - OU SIMILAR NA COR BRANCA 1.00 PLANTA DE COBERTURA ESCALA 1:100 .90 42.20 .90 44.00 25.76 27.76 1.00 FACHADA 01 FACHADA04 FACHADA03 FACHADA 02 TELHA ONDULADA - OND-17 - espessura 0,50 mm - OU SIMILAR I=2% SUPERIOR 3000litros I=2% CONDUTORVERTICAL TUBOPVC100mm VIGAINVERTIDA CONDUTORVERTICAL TUBOPVC100mm VISTAG TUBOPVC75mmTUBOPVC75mm LAJE LAJE impermeabilizada TUBOPVC75mm 2.65 TUBOPVC75mm 3.00 0.150.152.70 2.50 0.15 ALVENARIAH=1,68metros ALVENARIAH=1,68metros VIGAS-CONFORMEPROJETOESTRUTURAL ALVENARIAH=1,68metros VIGAS-CONFORMEPROJETOESTRUTURAL NACORNATURALTUBOPVC75mmTUBOPVC75mm TUBOPVC75mmNACORNATURAL R1.06 TUBOPVC75mmTUBOPVC75mm 44.00 27.76 COEFICIENTE DE APROVEITAMENTO: 1.298,89 1.067,44 25.76 42.20 QUADRA POLIESPORTIVA BLOCO ARQUIBANCADAS LIMITEDOTERRENO LIMITE DO TERRENO LAJE impermeabilizada LAJE impermeabilizada LAJE impermeabilizada 2.90 .21 7.37 DWG DESENHO: ARQUITETURA A. do projeto JUNHO/2018 FOLHA: ARQUIVO ALDIR AZEVEDO DATA: Planta de cobertura TECNOLOGIA PROJETO DE Fachadas 1.067,44 QUADRA POLIESPORTIVA ESCALA 1:100 .78.39
- 3. 2.00 1.50.15.30 .153.00 2.00 1.50.15.30 .153.00 TUBO DE FERROGALVANIZADO PINTURA ESMALTE COR AZUL PINTURA ESMALTE COR AZUL TELA DE ARAME GALVANIZADO MALHA 5x5cm PINTURA ESMALTE COR AZUL TELA DE ARAME GALVANIZADO MALHA 5x5cm PINTURA ESMALTE COR AZUL TUBO DE FERRO GALVANIZADO 2" 3.48 0.15 ESCALA 1:50 ESCALA 1:50 ESCALA 1:50ESCALA 1:50 ESCALA 1:50 ESCALA 1:50 ESCALA 1:50 REVESTIMENTO NA COR AMARELA REVESTIMENTO NA COR AZUL VISTA E REVESTIMENTO NA COR BRANCA CONDUTOR VERTICAL TUBO PVC 100mm VISTAF VISTAG 0,20 1.10 1.35 0.15 1.60 0.15 0.80 0.10 0.80 0.10 2.00 0.150.500.45 0.15 2.90 0.15 2.10 0.15 3.80 0.15 9.40 0.50 VISTA DO ALAMBRADO (FUNDOS) ESCALA 1:50 VISTA DO ALAMBRADO (LATERAL) ESCALA 1:50 1.67 .04 1.96 .04 .13.041.46.041.46.04 PLATIBANDA DE CONCRETO PINTURA ACRILICA NA COR CINZA NA COR BRANCA 2.900.30 1.90 2.90 2.50 2.50 0.300.40 2.50 3.20 REVESTIMENTO NA COR AZUL REVESTIMENTO NA COR AMARELA PLATIBANDA DE CONCRETO PINTURA ACRILICA NA COR CINZA 0.300.402.50 3.20 1.90 1.90 2.500.40 2.900.30 0.40 2.900.30 REVESTIMENTO NA COR AMARELA LAJE DE CONCRETO IMPERMEABILIZADA REVESTIMENTO NA COR BRANCA LAJE DE CONCRETO REVESTIMENTO NA COR BRANCA LAJE DE CONCRETO DIV.ALVENARIAh=1,90m DIV.ALVENARIAh=1,90m DIV.ALVENARIAh=1,90m REVESTIMENTO NA COR BRANCA LAJE DE CONCRETO 0.30 REVESTIMENTO NA COR AMARELA 0.40 COR NATURAL COR NATURAL 0.780.10 ESPELHOS 60x90 cm TAMPO DE GRANITO esp. 2 cm C/ RODATAMPO h= 10 cm BANCO ALVENARIA ASSENTO DE CONRETO Espessura: 5 cm 0.400.05 0.45 BARRAS DE APOIO P.N.E. 1.000.90 2.50 PINTURA PVA COR BRANCO ESQUADRIAS BASCULANTES ALVENARIA COM REBOCO E PINTURA PVA COR BRANCA DIV.ALVENARIAh=2,50m 0.19 (PA) 0.19 (PA) 0.17 (PA) 0.19 (PA) 0.18 (PA) ESQUADRIAS BASCULANTES ALVENARIA COM REBOCO E PINTURA PVA COR BRANCA VIDRO FIXO 0.740.73 0.74 P.N.E. JA1 BASCULANTE JA1 VIDRO FIXO JA1 VIDRO FIXO JA1 BASCULANTE ESCALA 1:50 0.20 0.40 1.70 0.12 0.30 0.18 1.45 1.68 0.23 0.802.10 SUPERIOR 3000 litros 0.21 (PA) 0.19 (PA) 1.90 1.90 0.20 1.70 1.900.60 2.50 2.90 0.760.02 0.40 0.05 0.760.02 0.40 0.05 PINTURA PVA COR BRANCO DIV.ALVENARIAh=1,9m DIV.ALVENARIAh=1,9m 1.90 REVESTIMENTO NA COR BRANCA DIV.ALVENARIAh=1,9m DIV.ALVENARIAh=1,9m PORTAS DIV. BRANCO - esp. 18 mm COM FECHADURA INTERNA E BARRA DE APOIO PNE ESQUADRIAS BASCULANTES 0.600.40 0.60 2.50 2.50 0.17 (PA)0.19 (PA) 0.17 (PA) BRANCO - esp. 18 mm COM FECHADURA INTERNABRANCO - esp. 18 mm COM FECHADURA INTERNA BRANCO - esp. 18 mm COM FECHADURA INTERNA E BARRA DE APOIO PNE BANCO COM APOIOS EM ALVENARIA E ASSENTO DE CONRETO - esp. 5 cm BANCO COM APOIOS EM ALVENARIA E ASSENTO DE CONRETO - esp. 5 cm C/ APOIOS EM ALVENARIA E TAMPO DE GRANITO CINZA C/ APOIOS EM ALVENARIA E TAMPO DE GRANITO CINZA VIDRO FIXO VIDRO FIXO VIDRO FIXO VIDRO FIXO 0.40 0.30 0.40 0.30 0.45 0.45 0.500.50 PINTURA PVA COR BRANCOESQUADRIAS BASCULANTES 0.19 (PA) TUBO PVC 75mm ESCALA 1:50 I=2% SUPERIOR 3000 litros I=2% CONDUTOR VERTICAL TUBO PVC 100mm VIGA INVERTIDA LAJE CONDUTOR VERTICAL TUBO PVC 100mm VISTA E VISTAF VISTAG VIGA INVERTIDA TUBO PVC 75mmTUBO PVC 75mm LAJE LAJE LAJE LAJE LAJE LAJE TUBO PVC 75mm PLATIBANDA DE CONCRETO PINTURA ACRILICA NA COR CINZA TUBO PVC 75mm PLATIBANDA DE CONCRETO PINTURA ACRILICA NA COR CINZA 4.00 PLATIBANDA DE CONCRETO PINTURA ACRILICA NA COR CINZA 0.15 24.98 2.65 3.00 2.70 0.15 0.15 2.50 ALVENARIA H = 1,68 metros ALVENARIAH=1,68metros VIGAS - CONFORME PROJETO ESTRUTURAL ALVENARIAH=1,68metros VIGAS - CONFORME PROJETO ESTRUTURAL VIGAS-CONFORMEPROJETOESTRUTURAL VIGAS-CONFORMEPROJETOESTRUTURAL NA COR NATURAL 24.03 TUBO PVC 75mm TUBO PVC 75mm R1.06 NA COR NATURAL ESCALA 1:50 2.500.40 1.50 2.90 SUPERIOR 3000 litros 0.18 1.68 3.35 0.300.15 NA COR NATURAL 2.90 2.500.40 2.90 LAJE DE CONCRETO CONDUTOR VERTICAL COM RALO TIPO "ABACAXI" TUBO PVC 100mm ALVENARIA COM REBOCO E PINTURA PVA NA COR BRANCA REVESTIMENTO NA COR BRANCA REVESTIMENTO NA COR BRANCA ESQUADRIAS BASCULANTES 0.21 (PA)0.19 (PA) 0.17 (PA) 0.19 (PA)0.17 (PA) ALVENARIA COM REBOCO E PINTURA PVA NA COR BRANCA 0,19 0,21 0,21 SALA JA1 - 3,85X0,40 h=2,50 JA 1,20X0,40 h=2,50JA 1,60X0,40 h=2,50 JA 3,20X0,40 h=2,50 1,00X2,10 C/ BANDEIRA PM2 0,19 Div.alv.H=1,9m Div. alv. H=1,9 m Div.alv.H=1,9m Div. alv. H=1,9 m Div. alv. H=1,9 m 2.50 BANCOASSENTODECONCRETOH=0,45m 0.50 PM4 MDF BRANCOPM3 MDF BRANCO PM3 MDF BRANCO 0.151.750.101.50 0.153.35 1.400.100.801.05 2.301.05 3.65 1.031.000.151.03 JA1 - 3,85X0,40 h=2,50 JA1-3,40X0,40h=2,50 BANCOASSENTODECONCRETOH=0,45m 1,00X2,10 C/ BANDEIRA PM2 0,17 0,17 0,17 0,19 0,19 0,19 0.85 0.15 0.15 2.00 Div. alv. H=1,9 m 0.30 0.45 0.050.101.030.101.030.10 2.40 2.50 0.50 PM4 MDF BRANCO PM3 MDF BRANCO PM3 MDF BRANCO 0.30 0.45 0.90 0.15 1.60 0.50 0.15 0.45 1.35 1.10 0.150.60 0.10 0.60 0.201.10 2.00 0.10 0.80 0.10 0.80 0.15 2.10 0.15 2.90 0.15 0.30 0.151.55 5.18 9.40 23.98 BEBEDOURO ESCALA 1:50 NA COR BRANCANA COR AMARELANA COR BRANCA NA COR AZUL 2.900.30 3.20 ESQUADRIAS BASCULANTES PLATIBANDA DE CONCRETO 1.50 2.900.30 3.20 0.302.90 3.20 NA COR AMARELA NA COR AZUL NA COR NATURAL PM2 - PORTA DE MADEIRA 1,00X2,10 COR PLATINA PM1 - PORTA DE MADEIRA 0,90X2,10 COR PLATINA PM2 - PORTA DE MADEIRA 1,00X2,10 COR PLATINA JA1 VIDRO FIXO 0.50 RESISTENTE A IMPACTOS BARRA DE APOIO PARA PNE 0.50 RESISTENTE A IMPACTOS BARRA DE APOIO PARA PNE JA1 VIDRO FIXO JA1 VIDRO FIXO JA1 VIDRO FIXO JA1 BASCULANTE JA1 BASCULANTE PM2 - PORTA DE MADEIRA 1,00X2,10 COR PLATINA JA1 VIDRO FIXO JA1 VIDRO FIXO ESCALA 1:50 VISTAC VISTAB VISTAA VISTAD JA1 BASCULANTE 0.19 (PA) VISTA E DET. PLATIBAMDA/PLIAR: VISTA E ESCALA 1:50 0.150.50 NA COR BRANCA 0.40 0.12 0.30 0.182.50 2.90 MURETA PARA EM CONCRETO h= 20 cm MURETA PARA EM CONCRETO h= 20 cm DWG DESENHO: ARQUITETURA A. do projeto JUNHO/2018 FOLHA: ARQUIVO ALDIR AZEVEDO DATA: TECNOLOGIA PROJETO DE Detalhes do alambrado 1.067,44 QUADRA POLIESPORTIVA
- 4. 25X25cm DET. CALHA ESCALA 1:25 .15.95 2.00 1.10 2.00 DET.ALAMBRADO ESCALA 1:25 TUBO FERRO GALVAMIZADO TELA MALHA 5x5cm ARAME GALVANIZADO .30 70 92 30 30 4 4 4 22 180 248 3030 30 30 R9 210 210 .32.08 1.20 .40.40.40 .20 1.20 .80 2.20 1.60 PASSEIO QUADRA PISO: CONCRETO POLIDO PLACA 8 mm .15 .15 .05 .05 .32.08 R.02 R.02 VIGA BALDRAME .60.15 CONCRETO ARMADO PINTURA TINTA PISO COR CINZA ALVENARIA PINTURA TINTA PISO COR CINZA ATERRO COMPACTADO .20 .20 1.75 0.20 (PA) 0,05 (PA) 0.60 (PA) 1.00 (PA) PISO INDUSTRIAL DE CONCRETO POLIDO .08 ALVENARIA PINTURA TINTA PISO COR CINZA PISO: CIMENTO DESEMPENADO .85.25 .20 DETALHE D1 BUCHA C/ TAMPO ESCALA 1:2 DETALHE D1 BUCHA C/ ELEMENTO ESCALA 1:2 DETALHE D1 VISTA SUPERIOR ESCALA 1:2 PISO DA QUADRA PISO DA QUADRA FENDA P/ RETIRAR O TAMPO DWG DESENHO: ARQUITETURA A. do projeto JUNHO/2018 FOLHA: ARQUIVO ALDIR AZEVEDO DATA: TECNOLOGIA PROJETO DE Detalhes do alambrado 1.067,44 QUADRA POLIESPORTIVA
- 5. BLOCO PEDAGÓGICO (LABORATÓRIOS) BLOCO ADMINISTRATIVO S S S LABORATÓRIOS ESPECIAIS S JARDIM LIMITEDOLOTE JARDIM JARDIM JARDIM CALÇADA CALÇADA patam rampa incl6,54% patam desce rampa incl 6,54% desce ESTACIONAMENTOPARA CARGAEDESCARGA PASSEIO SOBE SOBE SOBE SOBE 01 02 03 04 05 06 GARAGEM CONSTRUÇÃO 3ª ETAPA CALÇADA Área Apoio estudantes PNEPNEPNE Banco concreto Banco concreto Banco concreto Banco concreto Banco concreto Banco concreto Banco concreto Banco concreto Bancoconcreto Bancoconcreto PNE CARGA E DESCARGA/ ÁREA DE MANOBRA 2.65 3.00 0.150.152.70 2.500.15 R1.0 5 patam rampa incl 6,54% desce patam rampa incl 6,54% desce patam rampa incl 6,54% desce patam rampa incl 6,54% desce patam rampa incl 6,54% desce patam rampa incl 6,54% desce QD GERAL CX PASSAGEM CE CE CE CE CE PVESG VAI P/ REDE DE ESGOTO ÁREA PARA FUTURA EXPANSÃO ÁREA PARA FUTURA EXPANSÃO ÁREA PARA FUTURA EXPANSÃO ÁREA PARA FUTURA EXPANSÃO ÁREA PARA FUTURA EXPANSÃO ÁREA PARA FUTURA EXPANSÃO CX PASSAGEM CX PASSAGEM CX PASSAGEM CX PASSAGEM CX PASSAGEM CX PASSAGEM CX PASSAGEM CX PASSAGEM 5#16mm² 5#16mm² 5#16mm² 5#16mm²5#16mm² 5#16mm² 5#16mm² 5#16mm² 5#16mm² CAIXA D'ÁGUA TUBULAÇÃO AF - 100 mm segue até reservatório da quadra Detalhe das caixas de passagem elétricas s/ escala medidas em cm Tampa de concreto com alça 50x50 cm Planta de implantação elétrica, hidráulica e sanitária esc. 1:200 Eletroduto 2" Tampa de concreto com alça Fundo com brita 1 espessura = 20 cm Terreno natural Vista superior (sem tampa) 5#16mm² QD 1 Detalhe da mureta para QD 1 s/ escala medidas em cm SECRETARIA DE EDUCAÇÃO PROFISSIONAL E TECNOLÓGICA DATA : MINISTÉRIO DA EDUCAÇÃO cm INDICADA ESCALA : UNIDADE : 1 PRANCHA : DESENHO : SETEMBRO / 2018 DOUGLAS ALVES PROPRIETÁRIO: RESPONSÁVEL TÉCNICO: AREA TERRENO : AREA CONSTRUIDA : AREA OCUPADA : AREA PERMEÁVEL : ENDEREÇO: OBRA: INSTITUTO FEDERAL GOIANO QUADRA POLIESPORTIVA - CAMPUS TRINDADE VER ARQUITETURA REPÚBLICA FEDERATIVA DO BRASIL INSTITUTO FEDERAL GOIANO PROJETO DE IMPLANTAÇÃO AUTOR DO PROJETO: ENG. CIVIL DOUGLAS ALVES DE SOUSA CREA 1015608213-D/GO VER ARQUITETURA VER ARQUITETURA VER ARQUITETURA PLANTA BAIXA - IMPLANTAÇÃO ELÉTRICA HIDRÁULICA E SANITÁRIA DETALHES E VISTAS CONTEUDO : 1 AVENIDA WILTON MONTEIRO DA ROCHA COM A RUA HÉLIO NOGUEIRA DA SILVA APM INSTITUTO FEDERAL GOIANO SETOR CRISTINA II - ESPANSÃO - MUNICÍPIO DE TRINDADE/GO SOBE P/ CAIXA D'ÁGUA
- 6. TELHA METÁLICA TELHA METÁLICA I=2% SUPERIOR 3000litros I=2% RESERVATÓRIO LAJE Pré-moldada LAJE Pré-moldada impermeabilizada ALVENARIAH=1,68metros ALVENARIAH=1,68metros VIGAS-CONFORMEPROJETOESTRUTURAL ALVENARIAH=1,68metros VIGAS-CONFORMEPROJETOESTRUTURAL LAJE Pré-moldada impermeabilizada LAJE Pré-moldada impermeabilizada LAJE Pré-moldada impermeabilizada SEMESCALA FIXAÇÃO DO MINICAPTOR EM SUP. METÁLICAS QUE NÃO PODEM SER FURADAS UTILIZANDO SUPORTE EQUALIZADOR ADERIBASE SEM ESCALA DETALHE EMENDA DA BARRA CHATA SEM ESCALA SEM ESCALA PERCORRENDO DA PLATIBANDA PARA TELHA SEM ESCALA ESCALA 1:100LEGENDA DE DISPOSITIVOS E EQUIPAMENTOS DE SPDA PILAR DETERMINADO NO PROJETO ESTRUTURAL. FERRAGEM LONGITUDINAL DO PILAR >Ø 3/8", 3,40m, VEM DA COBERTURA ATÉ O PAV. INFERIOR. CORDOALHA DA MALHA DE ATERRAMENTO #35,0mm² - CAPTAÇÃO E DESCIDA CORDOALHA DA MALHA DE ATERRAMENTO #50,0mm² - MALHA DE PISO #35,0mm² NU (T) #50,0mm² NU (T) PRESILHA METÁLICA ESTANHADA PARA FIXAÇÃO DIRETA DE CABOS, LARGURA 15mm E FURO Ø-5mm TERMINAL DE PRESSÃO EM LATÃO ESTANHADO TIPO PRENSA COM 4 PARAFUSOS PARA CABO DE COBRE 35mm² GRAMPO TIPO "X" ESTAMPADO EM COBRE ESTANHADO COM 4 PARAFUSOS PARA CABOS DE COBRE NU 35mm C H EG A SO BE C H EG A D ESC E D E BAIXO D E C IM A LEGENDA DE REBAR ** RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" * ** CHEGA DO PILAR DO PAV. SUPERIOR FERRAGEM LONGITUDINAL DO PILAR >Ø 3/8", 3,40m, DENTRO DA ESTRUTURA * FERRAGEM LONGITUDINAL DO PILAR >Ø 3/8", 3,40m, DESCE E INTERLIGA ÀS FERRAGENS DAS LAJES E VIGAS DE PISO ** * FERRAGEM LONGITUDINAL DO PILAR, VAI AO PAV INFERIOR Ø 3/8", 3,40m. HASTE DE ATERRAMENTO TIPO COPPEWELD ALTA CAMADA (254 MICRONS) Ø5/8" x 2,40m LOCALIZADO A 1m DA PAREDE CAIXA DE INSPEÇÃO DE PISO (250x250x250)mm TERMINAL AÉREO ESTANHADO DE FIXAÇÃO HORIZONTAL 60CM COM CONECTOR BARRA CHATA DE ALUMÍNIO DIM.: 3/4" x 1/4" x 3m CAIXA DO BEP3 FIXADOR DE TERMINAL - CABO 35mm² SOLDA EXOTÉRMICA ******** ** * * * * * * SECRETARIA DE EDUCAÇÃO PROFISSIONAL E TECNOLÓGICA CONTEÚDO : DATA : MINISTÉRIO DA EDUCAÇÃO cm INDICADA ESCALA : UNIDADE : 2 1 PRANCHA : DESENHO : AGOSTO 2018 G5 ENGENHARIA PROPRIETÁRIO: AUTOR DO PROJETO: ENG. ELETRICISTA FERNANDO MELO FRANCO RESPONSÁVEL TÉCNICO: AREA TERRENO : AREA CONSTRUIDA : AREA OCUPADA : AREA PERMEÁVEL : ENDEREÇO: OBRA: INSTITUTO FEDERAL GOIANO PROJETO SPDA - COBERTURA INSTITUTO FEDERAL GOIANO VER ARQUITETURA VER ARQUITETURA VER ARQUITETURA VER ARQUITETURA AVENIDA WILTON MONTEIRO DA ROCHA COM RUA HÉLIO NOGUEIRA DA SILVA APM SETOR CRISTINA II - ESPANSÃO - MUNICÍPIO DE TRINDADE - GO QUADRA POLIESPORTIVA Arquitetura & Engenharia REPÚBLICA FEDERATIVA DO BRASIL INSTITUTO FEDERAL GOIANO SPDA CREA 11.179/D-GO DETALHES LEGENDAS QGF-1 3 FIXADO COM ABRAÇADEIRA NO TETO CABO DE COBRE 6mm ISOLADO BEP 1", s/ rosca CAIXA TIPO TCAIXA TIPO C 1", s/ rosca 1", s/ rosca CAIXA TIPO E 1", s/ rosca CAIXA TIPO L CAIXA TIPO A 1", s/ rosca CAIXA TIPO B 1", s/ rosca ELETRODUTO DE PVC RÍGIDO COR CINZA; PARA PASSAGEM DE FIAÇÃO ELÉTRICA - INSTALAÇÃO - APARENTE, FIXADA POR ABRAÇADEIRA TIPO "D" À 0,3m DO PISO. (OBS.: VER DIÂMETROS INDICADOS EM PLANTA BAIXA) B LLLBECX TBT LR PEÇAS E ACESSÓRIOS PARA ELETRODUTO APARENTE CAIXA MÚLTIPLA TIPO "X" CAIXA MÚLTIPLA TIPO "L" 4 CONECT. 1 CONECT. 2 CONECT. 1 CONECT. 3 CONECT. 3 CONECT. 2 CONECT. 2 CONECT. 2 CONECT.

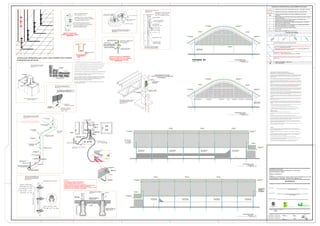

- 7. CADA 70 CENTÍMETROSCOM PARAFUSO BUCHA DE NYLON TEL-5306 DE ROSCA SOBERBA TEL-5332 E BARRA CHATA DE ALUMÍNIO COM 3 METROS TEL-770 TEL-5320 E 2 PORCAS TEL-5315 A EMENDA É FEITA A CADA 3 METROS, COM 2 PARAFUSOS DE ROSCA MECÂNICA A FIXAÇÃO NA ALVENARIA É FEITA A HASTE TIPO "COPPERWELD" SOLDA EXOTÉRMICA TIPO HCL 5/8". 50 (ALTA CAMADA) 5/8" x 2,4m TEL-5814 SOLDA EXOTÉRMICA DA DESCIDA DETALHE DA HASTE DE ATERRAMENTO CABO DE COBRE NU #50mm² #50mm² PROVENIENTE CABO DE COBRE NU À MALHA DE ATERRAMENTO TEL-5750 PERTENCENTE TIPO HCL 5/8". 50 SEM ESCALA SEM ESCALA #50mm² CABO DE COBRE NU VALA DA MALHA DE ATERRAMENTO S/ ESC. NOTAS: ESTRUTURAL CONTRA DESCARGAS ATMOSFÉRICAS OBSERVAÇÕES: NOTAS PARA O SISTEMA DE PROTEÇÃO 1- A EXECUÇÃO DO PROJETO SPDA ESTRUTURAL DEVE SER INICIADO JUNTO COM A FUNDAÇÃO DA EDIFICAÇÃO SENDO IMPORTANTE O ACOMPANHAMENTO DE PESSOA RESPONSÁVEL PELA OBRA, PARA CONFERIR A PRESENÇA DA BARRA NOS PILARES E FUNDAÇÃO, O TRANSPASSE DE 20 CM E A INTERLIGAÇÃO DAS FERRAGENS DOS PILARES COM AS FERRAGENS DAS LAJES. 2- NÃO É FUNÇÃO DO SPDA A PROTEÇÃO DE EQUIPAMENTOS ELETRO-ELETRÔNICOS. PARA TAL, OS INTERESSADOS DEVERÃO ADQUIRIR SUPRESSORES DE SURTOS INDIVIDUAIS ( PROTETORES DE LINHA ) NAS CASAS ESPECIALIZADAS. 3- PARA CADA PILAR DA TORRE DO PRÉDIO DEVERÁ SER SEPARADA 1 BARRA DE REFERÊNCIA DE TERRA, SENDO QUE NOS PILARES EXTERNOS DEVERÁ SER LOCALIZADA NA FACE MAIS EXTERNA, PORÉM DENTRO DO ESTRIBO, E NOS PILARES INTERNOS PODERÁ SER INSTALADA EM QUALQUER POSIÇÃO, SEMPRE FIXADA NOS ESTRIBOS POR ARAME TORCIDO. ( VER DETALHE ) 4- NO ENCONTRO DAS FERRAGENS LAJE COM OS VERGALHÕES LONGITUDINAIS DOS PILARES, DEVERÁ SER FEITA UMA INTERLIGAÇÃO ATRAVÉS DE FERRO DE CONSTRUÇÃO Ø 3/8" (10mm) TRANSPASSADOS DE 20CM NA VERTICAL E NA HORIZONTAL EM FORMATO DE "L" ( VER DETALHE ), DEVENDO SER INTERLIGADO EM PRIMEIRO LUGAR NA BARRA DE REFERÊNCIA - SPDA E AS DEMAIS FERRAGENS DO PILAR, UMA SIM, UMA NÃO, EM POSIÇÕES ALTERNADAS. 5- OS PROCEDIMENTOS ACIMA SE REPETEM EM TODOS OS PILARES E EM TODAS AS LAJES, ATÉ NA 'ULTIMA LAJE, ONDE OS PILARES QUE IRIAM MORRER NESTA, DEVERÃO SER INTERLIGADOS NA HORIZONTAL COM OS PILARES MAIS PRÓXIMOS QUE IRÃO SUBIR PARA A CASA DE MÁQUINAS OU CAIXA D'ÁGUA, DE MODO QUE HAJA UMA CONTINUIDADE DE TODOS OS PILARES DESDE A FUNDAÇÃO ATÉ O PONTO MAIS ALTO DA EDIFICAÇÃO. 6- NOS LOCAIS ONDE NÃO EXISTE ACESSO AO PÚBLICO ( TELHADO DA COBERTURA, LAGE DA CASA DE M'AQUINAS, TAMPA DA CAIXA D` AGUA, DEVERÁ SER UTILIZADA A RE-BAR AFLORANDO ACIMA DOS PARAPEITOS NO MÍNIMO 30CM PARA QUE DURANTE A EXECUÇÃO DA CAPTAÇÃO ESTAS BARRAS SEJAM INTERLIGADAS NA HORIZONTAL POR CABO DE COBRE NÚ #35mm2 , ATRAVÉS DE CONECTORES ADEQUADOS ( VER DETALHE ). 7- O ATERRAMENTO DESTE SISTEMA CONSISTE NA UTILIZAÇÃO DA RE-BAR INTERLIGADA COM A PRÓPRIA FERRAGEM DA DA FUNDAÇÃO COM CONTINUIDADE DE CONDUÇÃO FAZENDO UMA EQUALIZAÇÃO ENTRE OS DIVERSOS ELEMENTOS ESTRUTURAIS. 8- DEVERÁ SER EXECUTADA UMA EQUALIZAÇÃO DE POTENCIAIS DE MODO A EQUALIZAR OS POTENCIAIS DO SISTEMA ELÉTRICO, TELEFÔNICO E MASSAS METÁLICAS CONSIDERÁVEIS TAIS COMO: INCÊNDIO, RECALQUE, TUBOS DE GÁS, TUBOS DE COBRE, CENTRAL DE GÁS, ETC. 9- A INSTALAÇÃO DAS BARRAS E LIGAÇÕES ENTRE PILARES E LAJES DEVERÁ SER EXECUTADA PELA CONSTRUTORA DURANTE A CONCRETAGEM DA ESTRUTURA . A CAPTAÇÃO E A EQUALIZAÇÃO DE POTENCIAIS PODERÁ SER EXECUTADA POR EMPRESA ESPECIALIZADA A QUAL DEVERÁ EMITIR RELATÓRIO TÉCNICO DOS SERVIÇOS EXECUTADOS E ART JUNTO AO CREA. 10- TODOS OS MATERIAIS ESPECÍFICADOS SÃO DE FABRICAÇÃO DA TERMOTÉCNICA IND. E COM. LTDA PODENDO SER UTILIZADO MATERIAL EQUIVALENTE COM MESMAS CARACTERÍSTICAS TÉCNICAS. 11- ESTE PROJETO NÃO PODERÁ SOFRER MODIFICAÇÕES SEM A PRÉVIA AUTORIZAÇÃO DO PROJETISTA. 12- O SISTEMA DEVERÁ TER UMA MANUTENÇÃO PREVENTIVA ANUAL E SEMPRE QUE ATINGIDO POR DESGARGA ATMOSFÉRICA, PARA VERIFICAR EVENTUAIS IRREGULARIDADES E GARANTIR A EFICIÊNCIA DO SPDA. 1) ESTA FOLHA DESTINA-SE A ORIENTAÇÃO BÁSICA DA INSTALAÇÃO DO SPDA. 2) ESTA INSTALAÇÃO DEVE SER ACOMPANHADA PELO ENGENHEIRO RESPONSÁVEL PELA CONSTRUÇÃO CIVIL DA EDIFICAÇÃO. 3) INTERLIGAR TODAS AS MASSAS METÁLICAS DA COBERTURA (ANTENA DE TV/FM, TORRES DE AR CONDICIONADO,TANQUE DE ÁGUA QUENTE,ETC), COM CONDUTOR DE CU NU #16mm2, A BARRA CHATA DE ALUMÍNIO. 4) TODAS AS ESTRUTURAS METÁLICAS EXISTENTES NAS COBERTURAS DA EDIFICAÇÃO ( ANTENAS, ESCADAS, CHAMINES,ETC. ) DEVERÃO SER INTERLIGADOS AO PONTO MAIS PRÓXIMO DO SISTEMA ( OBSERVAÇÃO 3) DE CAPTAÇÃO PARA EQUALIZAÇÃO DE POTENCIAL E ESCOAMENTO DE ALGUMA POSSÍVEL DESCARGA. 5) NO CASO DA COLOCAÇÃO DE ANTENAS OU OUTRAS ESTRUTURAS ACIMA DO VOLUME PROTEGIDO, DEVE-SE PROVIDENCIAR A COLOCAÇÃO DE MASTROS DE PROTEÇÃO COM PARA RAIO TIPO FRANKLIN À ESSAS ESTRUTURAS DE FORMA QUE ULTRAPASSEM SUA ALTURA EM 3 METROS. 6) APÓS A INSTALAÇÃO A RESISTÊNCIA DE TERRA NÃO DEVE SUPERAR 10 OHMS EM QUALQUER ÉPOCA DO ANO, DEVERÁ SER EFETUADA MANUTENÇÃO PREVENTIVA ANUAL. 1) ESTE PROJETO REFERE-SE AO SISTEMA ESTRUTURAL DE PROTEÇÃO CONTRA DESCARGAS ATMOSFÉRICAS NAS EDIFICAÇÕES Á SEREM CONSTRUÍDAS. JÁ NA EDIFICAÇÃO EXISTENTE ( QUADRA ) O SISTEMA DE PROTEÇÃO CONTRA DESCARGA ATMOSFÉRICA SERÁ APARENTE. 2) PARA MELHOR COMPREENSÃO DESTE PROJETO É IMPRESCINDÍVEL A LEITURA DO MEMORIAL DESCRITIVO QUE O ACOMPANHA. 3) TODAS AS ESTRUTURAS METÁLICAS EXISTENTES NA COBERTURA DA EDIFICAÇÃO (ANTENAS, MASTROS, ESCADAS, ETC.) DEVERÃO SER INTERLIGADAS AO PONTO MAIS PRÓXIMO DO SISTEMA DE CAPTAÇÃO, PARA EQUALIZAÇÃO DE POTENCIAL E ESCOAMENTO DE ALGUMA POSSÍVEL DESCARGA. 4) ESTE PROJETO NÃO PODERÁ SOFRER MODIFICAÇÕES SEM PRÉVIA AUTORIZAÇÃO DO PROJETISTA. 5) ESTE PROJETO DEVERÁ SER EXECUTADO POR PROFISSIONAL ESPECIALIZADO, QUE EMITIRÁ RELATÓRIO TÉCNICO DOS SERVIÇOS EXECUTADOS EM ART REGISTRADA JUNTO AO CREA. 6) O SISTEMA DEVERÁ TER UMA MANUTENÇÃO PREVENTIVA ANUAL E SEMPRE QUE ATINGIDO POR DESCARGA ATMOSFÉRICA, PARA VERIFICAR EVENTUAIS IRREGULARIDADES E GARANTIR A EFICIÊNCIA DO SPDA. VESTIÁRIOS AÇO PRÉ-PINTADO NA COR BRANCA TELHA ONDULADA - OND-17 esp. 0,50 mm OU SIMILAR VESTIÁRIOS AÇO PRÉ-PINTADO NA COR BRANCA TELHA ONDULADA - OND-17 esp. 0,50 mm OU SIMILAR FACHADA 04 ESCALA 1:100 LEGENDA DE DISPOSITIVOS E EQUIPAMENTOS DE SPDA PILAR DETERMINADO NO PROJETO ESTRUTURAL. FERRAGEM LONGITUDINAL DO PILAR >Ø 3/8", 3,40m, VEM DA COBERTURA ATÉ O PAV. INFERIOR. CORDOALHA DA MALHA DE ATERRAMENTO #35,0mm² - CAPTAÇÃO E DESCIDA CORDOALHA DA MALHA DE ATERRAMENTO #50,0mm² - MALHA DE PISO #35,0mm² NU (T) #50,0mm² NU (T) PRESILHA METÁLICA ESTANHADA PARA FIXAÇÃO DIRETA DE CABOS, LARGURA 15mm E FURO Ø-5mm TERMINAL DE PRESSÃO EM LATÃO ESTANHADO TIPO PRENSA COM 4 PARAFUSOS PARA CABO DE COBRE 35mm² GRAMPO TIPO "X" ESTAMPADO EM COBRE ESTANHADO COM 4 PARAFUSOS PARA CABOS DE COBRE NU 35mm C H EG A SO BE C H EG A D ESC E D E BAIXO D E C IM A LEGENDA DE REBAR ** RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" * ** CHEGA DO PILAR DO PAV. SUPERIOR FERRAGEM LONGITUDINAL DO PILAR >Ø 3/8", 3,40m, DENTRO DA ESTRUTURA * FERRAGEM LONGITUDINAL DO PILAR >Ø 3/8", 3,40m, DESCE E INTERLIGA ÀS FERRAGENS DAS LAJES E VIGAS DE PISO ** * FERRAGEM LONGITUDINAL DO PILAR, VAI AO PAV INFERIOR Ø 3/8", 3,40m. HASTE DE ATERRAMENTO TIPO COPPEWELD ALTA CAMADA (254 MICRONS) Ø5/8" x 2,40m LOCALIZADO A 1m DA PAREDE CAIXA DE INSPEÇÃO DE PISO (250x250x250)mm TERMINAL AÉREO ESTANHADO DE FIXAÇÃO HORIZONTAL 60CM COM CONECTOR BARRA CHATA DE ALUMÍNIO DIM.: 3/4" x 1/4" x 3m CAIXA DO BEP3 FIXADOR DE TERMINAL - CABO 35mm² SOLDA EXOTÉRMICA JUNTA DE DILATAÇÃO LAJE DE CONCRETO REF.:TEL-583 CONECTOR MINI-GAR 2 CABO DE COBRE ISOLADO DE 16mm REF.:TEL-5717 TEL-779 TEL-779 TEL-5346 3/4" x 1/4" 3/4" x 1/4" BARRA CHATA DE ALUMÍNIO 3/4" x 1/4" x 3m TEL-770 PARAFUSO SEXTAVADO EM AÇO INOX ROSCA SOBERBA M6 x 45mm TEL-5346 CHATA ALUMÍNIO CURVA 90° BARRA TEL-770 3/4" x 1/4" x 3m BARRA CHATA ALUMÍNIO ALUMÍNIO Ø1/4" x 7/8" PARAFUSO CABEÇA CHATA TEL-5322 CHATA ALUMÍNIO CURVA 90° BARRA BUCHA DE NYLON Nº 8 TEL-5308 PARAF. SEXTAVADO AÇO INOX ROSCA SOB. M6 X 45mm PRESSÃO TEL-5050 TEL-721 (BIMETÁLICA) TERMINAL DE BARRA PLANA ESTANHADA BARRA CHATA DE ALUMÍNIO TEL-770 ARRUELA LISA EM AÇO INOX ØI/4" REF.:TEL-5303 SIMILAR REF.:TEL-5905) POLIURETANO-SIKAFLEX OU FURO Ø8mm (VEDAR COM BUCHA DE NYLON N°8 REF.:TEL-5308 35mm² REF.:TEL-5735 CABO DE COBRE NU PARAFUSO SEXTAVADO EM AÇO INOX M6 x 45mm REF.:TEL-5346 TIPO PRENSA COM 4 PARAFUSOS TERMINAL DE PRESSÃO EM LATÃO 35mm² REF.:TEL-5099 PARA CABO DE COBRE 16mm² A PARA FAZER A MUDAÇA DE NÍVEL NA VERTICAL. OBSERVAR CONSEQUÊNCIAS *É OPCIONAL O USO DA PRÓPRIA MALHA DA GAIOLA DE FARADAY NA FACHADA DO EDIFÍCIO EM ALGUNS CASOS MAIS VISÍVES. DETALHE DA BARRA CHATA DE ALUMÍNIO PARA ATERRAMENTO E MUDANÇA DE NÍVEL SEM ESCALA DETALHE ILUSTRATIVO DA VINCULAÇÃO DAS FERRAGENS DAS JUNTAS DE DILATAÇÃO SEM ESCALA DETALHE DA CAIXA DE EQUALIZAÇÃO (250 X 250 X 250)mm SEM ESCALA INTERLIGAÇÃO DAS RE-BAR INTERNAS `AS RE-BAR EXTERNAS ENCONTRO DOS PILARES COM A ULTIMA LAJE DETALHE DA EQUALIZAÇÃO DE TELAS METÁLICAS OU ESTRUTURAS METÁLICAS SEM ESCALA DETALHE ILUSTRATIVO DA DESCIDA DE SPDA ESTRUTURAL: RE-BAR. SEM ESCALA DA CAIXA DE EQUALIZAÇÃO DETALHE DE INTERLIGAÇÃO VERGALHÃO DE DESCIDA DETALHE DE EMENDA DO SEM ESCALA 1- TODAS EMENDAS, DEVERÃO SER FEITAS ATRAVÉS DE SOLDAS EXOTÉRMICAS; 2- A MALHA DE ATERRAMENTO DE TODA INSTALAÇÃO DEVERÁ SEGUIR OS DETALHES; 3- AS MALHAS DEVERÃO SER INTERLIGADAS PARA EQUALIZAÇÃO DOS POTENCIAIS; 4- TODOS OS CÓDIGOS APRESENTADOS SÃO DO FABRICANTE TERMOTÉCNICA; 5- VEDAR FUROS C/ POLIURETANO (SIKAFLEX OU SIMILAR) TEL-5905; 6- ESTRUTURAS METÁLICAS A MENOS DE 50cm DAS DESCIDAS DEVERÃO SER ATERRADAS. 7- TODA CORDOALHA DE COBRE DA MALHA DE ATERRAMENTO LOCALIZADA NAS VALAS DEVERÃO TER SEÇÃO MÍNIMA DE 50mm². 8- TODAS AS ESTRUTURAS METÁLICAS EXISTENTES NAS COBERTURAS DA EDIFICAÇÃO ( ANTENAS, ESCADAS, CHAMINES,ETC. ) DEVERÃO SER INTERLIGADOS AO PONTO MAIS PRÓXIMO DO SISTEMA DE CAPTAÇÃO PARA EQUALIZAÇÃO DE POTENCIAL E ESCOAMENTO DE ALGUMA POSSÍVEL DESCARGA. 9- A MALHA DE ATERRAMENTO DO S.P.D.A DEVERÁ SER INTERLIGADA AO BEP PARA EQUALIZAÇÃO DOS POTENCIAIS. INTERLIGAR FERRAGEM DAS LAJES COM O REBAR DOS PILARES ACRESCENTAR DETALHE. sem escala 6 DETALHE DA CAIXA DE EQUALIZAÇÃO FERRAGENS ESTRUTURAIS VERGALHÃO DAS PARA ELETRODUTO Ø-1"-PVC RÍG. DERIV. HORIZONTAL ATERRAMENTO DE ELETROCALHAS sem escala7 CAIXA DE PASSAGEM ELETRODUTO Ø-1"-PVC RÍG. FORRO DE GESSO ELETRODUTO Ø-1"-PVC RÍG. CABO DE SINAL PARA CONTROLE AUTOMATIZADO ELETROCALHA LISA DETALHE DA UTILIZAÇÃO DO PILAR DE CONCRETO ARMADO COMO SEM ESCALA DESCIDA NATURAL INTERLIGAÇÃO DA RE-BAR ESTRUTURA METÁLICA DA COBERTURA E ATERRAMENTO TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO BARRA CHATA DE ALUMÍNIO TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO BARRA CHATA DE ALUMÍNIO RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO BARRA CHATA DE ALUMÍNIO BARRA CHATA DE ALUMÍNIO TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO AÇO PRÉ-PINTADO NA COR BRANCA TELHA ONDULADA - OND-17 esp. 0,50 mm OU SIMILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR RE-BAR BARRA EM AÇO GALV. A FOGO, Ø 3/8" EMBUTIDA NO PILAR TERMINAL AÉREO 25cm S/ BANDEIRINHA TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO BARRA CHATA DE ALUMÍNIO BARRA CHATA DE ALUMÍNIO TERMINAL AÉREO 25cm S/ BANDEIRINHA BARRA CHATA DE ALUMÍNIO ESC.: 1:100 DISTRIBUIÇÃO SPDA FACHADA 1 1 ESC.: 1:100 DISTRIBUIÇÃO SPDA FACHADA 2 1 ESC.: 1:100 DISTRIBUIÇÃO SPDA FACHADA 3 1 ESC.: 1:100 DISTRIBUIÇÃO SPDA FACHADA 4 1 COM PROFUNDIDADE MENOR QUE 5 METROS INTERLIGAÇÃO DAS "RE-BAR" PARA FUNDAÇÕES (250 X 250 X 250)mm SEM ESCALA INDEPENDENTE DO SEU TIPO, FORMATO E PROFUNDIDADE. OS DETALHES DE FUNDAÇÃO APRESENTADOS SÃO NO PROJETO DE ESTRUTURA E FUNDAÇÃO. COMO ATERRAMENTO NATURAL DE SPDA AS FUNDAÇÕES SERÃO UTILIZADAS NOTAS: EDIFICAÇÕES Á SEREM CONSTRUÍDAS, GENÉRICOS E NÃO APRESENTAM FIELMENTE O ESPECIFICADO SECRETARIA DE EDUCAÇÃO PROFISSIONAL E TECNOLÓGICA CONTEÚDO : DATA : MINISTÉRIO DA EDUCAÇÃO cm INDICADA ESCALA : UNIDADE : 2 2 PRANCHA : DESENHO : AGOSTO 2018 G5 ENGENHARIA PROPRIETÁRIO: AUTOR DO PROJETO: ENG. ELETRICISTA FERNANDO MELO FRANCO RESPONSÁVEL TÉCNICO: AREA TERRENO : AREA CONSTRUIDA : AREA OCUPADA : AREA PERMEÁVEL : ENDEREÇO: OBRA: INSTITUTO FEDERAL GOIANO PROJETO SPDA - COBERTURA INSTITUTO FEDERAL GOIANO VER ARQUITETURA VER ARQUITETURA VER ARQUITETURA VER ARQUITETURA AVENIDA WILTON MONTEIRO DA ROCHA COM RUA HÉLIO NOGUEIRA DA SILVA APM SETOR CRISTINA II - ESPANSÃO - MUNICÍPIO DE TRINDADE - GO QUADRA POLIESPORTIVA Arquitetura & Engenharia REPÚBLICA FEDERATIVA DO BRASIL INSTITUTO FEDERAL GOIANO ELÉTRICO CREA 11.179/D-GO DETALHES LEGENDAS
