O documento discute o modelo lógico de dados, que leva em conta limitações e implementa padrões e nomenclaturas para definir chaves primárias e estrangeiras. O modelo lógico descreve as estruturas de dados que serão armazenadas no banco de dados e resulta em uma representação gráfica dos dados de forma lógica. A técnica mais comum é a abordagem entidade-relacionamento, representada por diagramas.

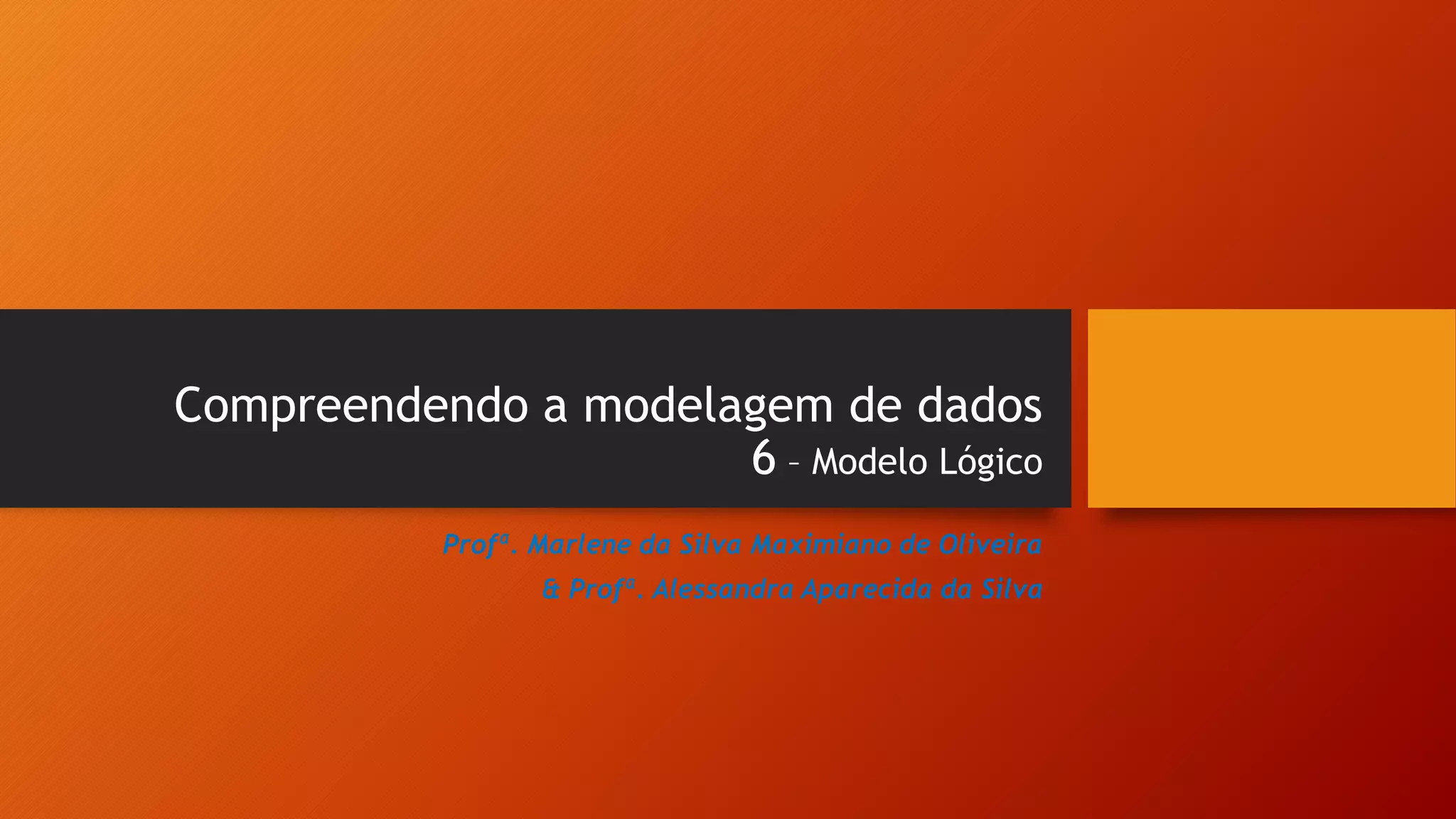

1. Compreendendo a modelagem de dados
6 – Modelo Lógico
Profª. Marlene da Silva Maximiano de Oliveira
& Profª. Alessandra Aparecida da Silva

2. Modelo lógico

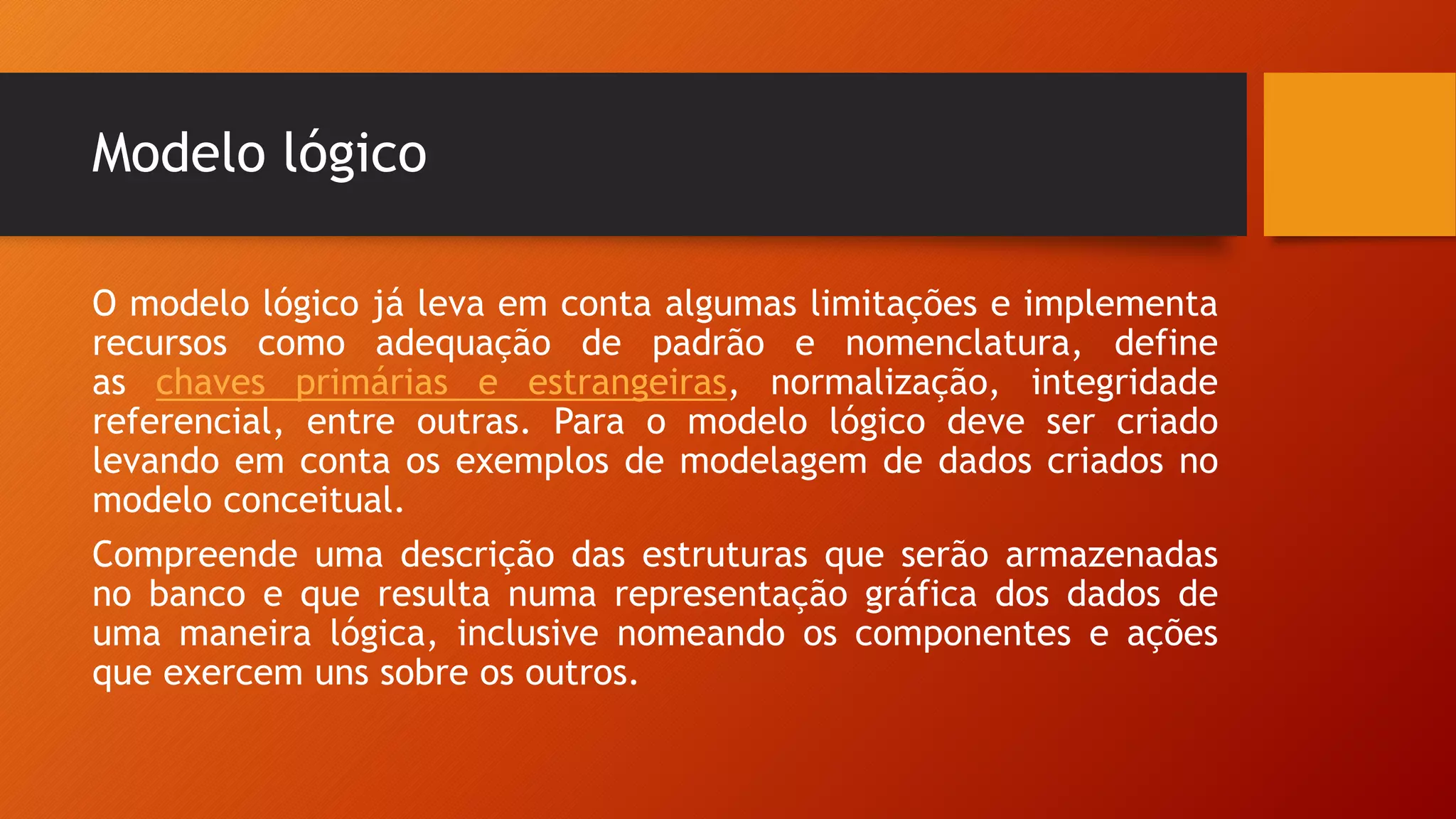

O modelo lógico já leva em conta algumas limitações e implementa
recursos como adequação de padrão e nomenclatura, define
as chaves primárias e estrangeiras, normalização, integridade
referencial, entre outras. Para o modelo lógico deve ser criado
levando em conta os exemplos de modelagem de dados criados no
modelo conceitual.
Compreende uma descrição das estruturas que serão armazenadas
no banco e que resulta numa representação gráfica dos dados de
uma maneira lógica, inclusive nomeando os componentes e ações
que exercem uns sobre os outros.

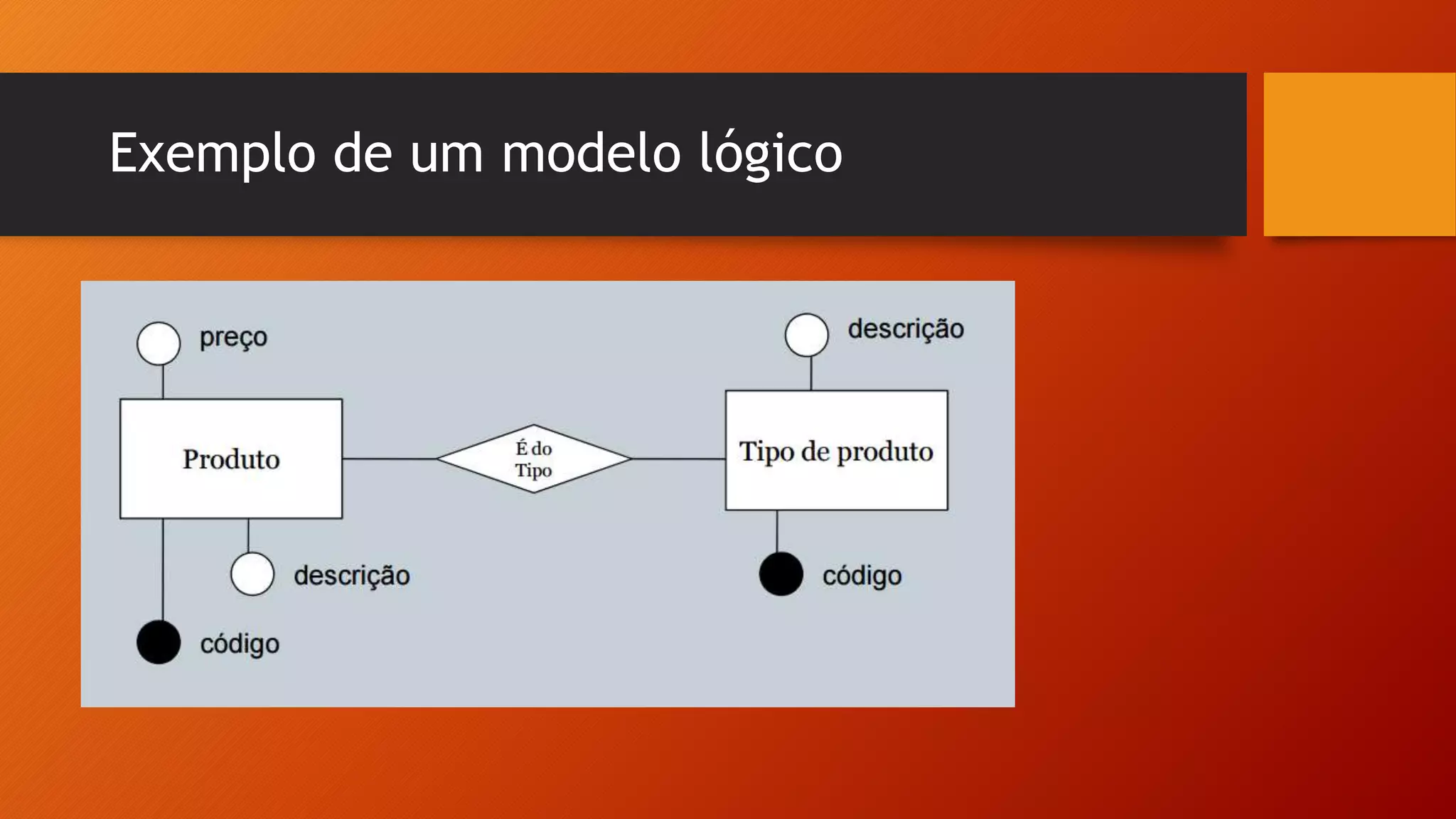

3. Exemplo de um modelo lógico

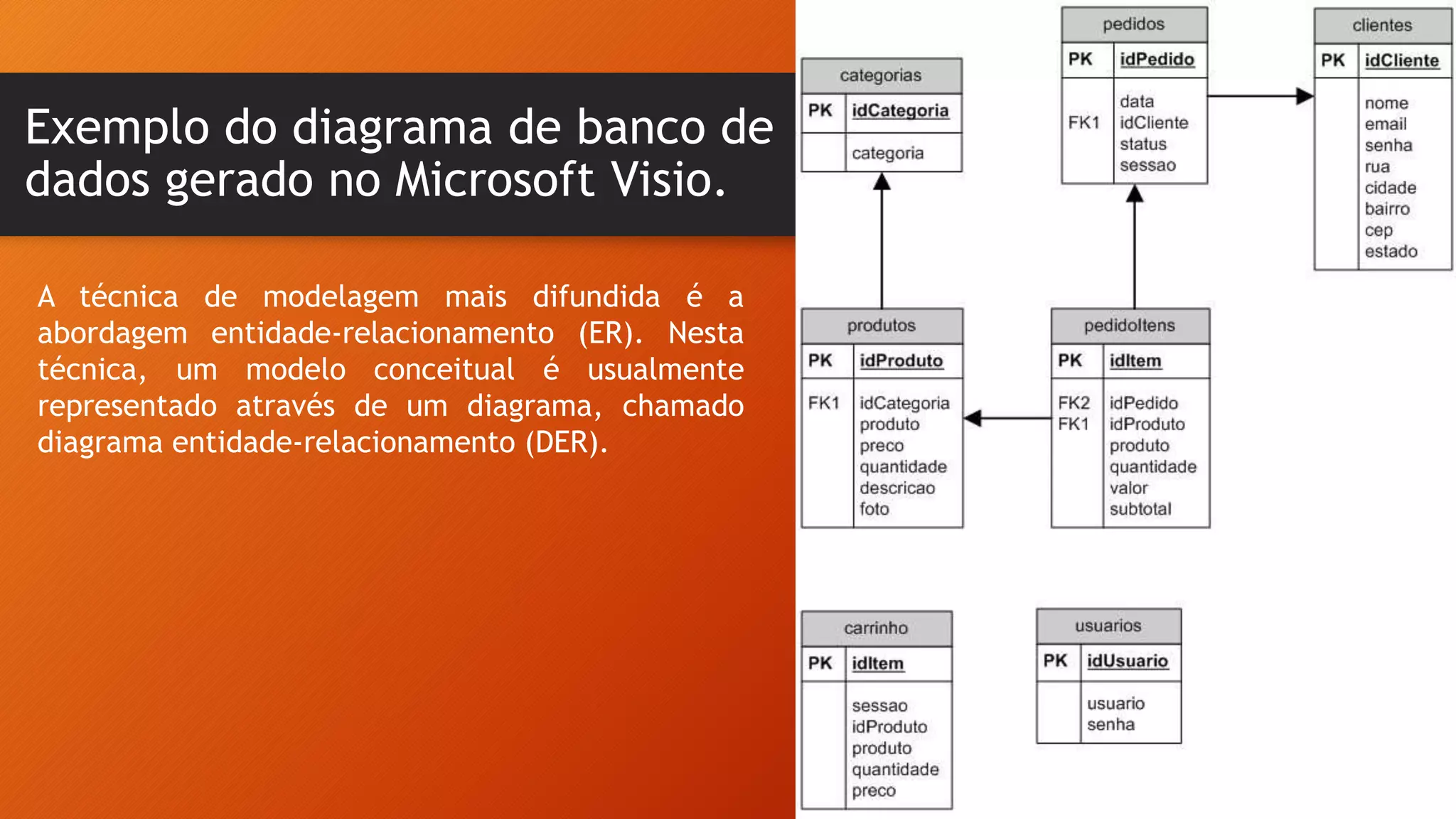

4. Exemplo do diagrama de banco de
dados gerado no Microsoft Visio.
A técnica de modelagem mais difundida é a
abordagem entidade-relacionamento (ER). Nesta
técnica, um modelo conceitual é usualmente
representado através de um diagrama, chamado
diagrama entidade-relacionamento (DER).

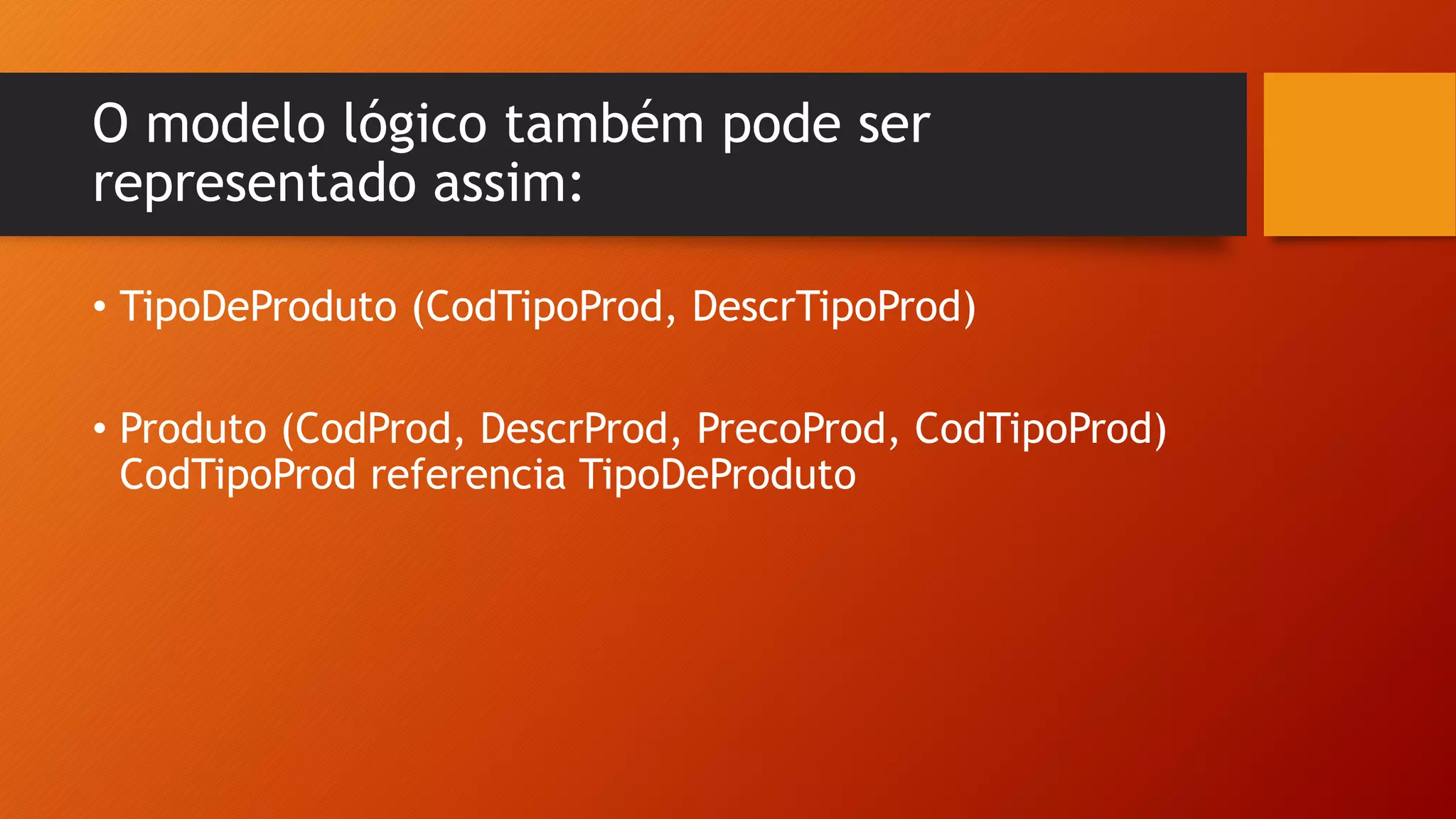

5. O modelo lógico também pode ser
representado assim:
• TipoDeProduto (CodTipoProd, DescrTipoProd)
• Produto (CodProd, DescrProd, PrecoProd, CodTipoProd)
CodTipoProd referencia TipoDeProduto
