# Banco de Dados II #
Aula 02 - MODELAGEM DE DADOS
(Definição, Modelo Conceitual)
Prof. Leinylson Fontinele Pereira

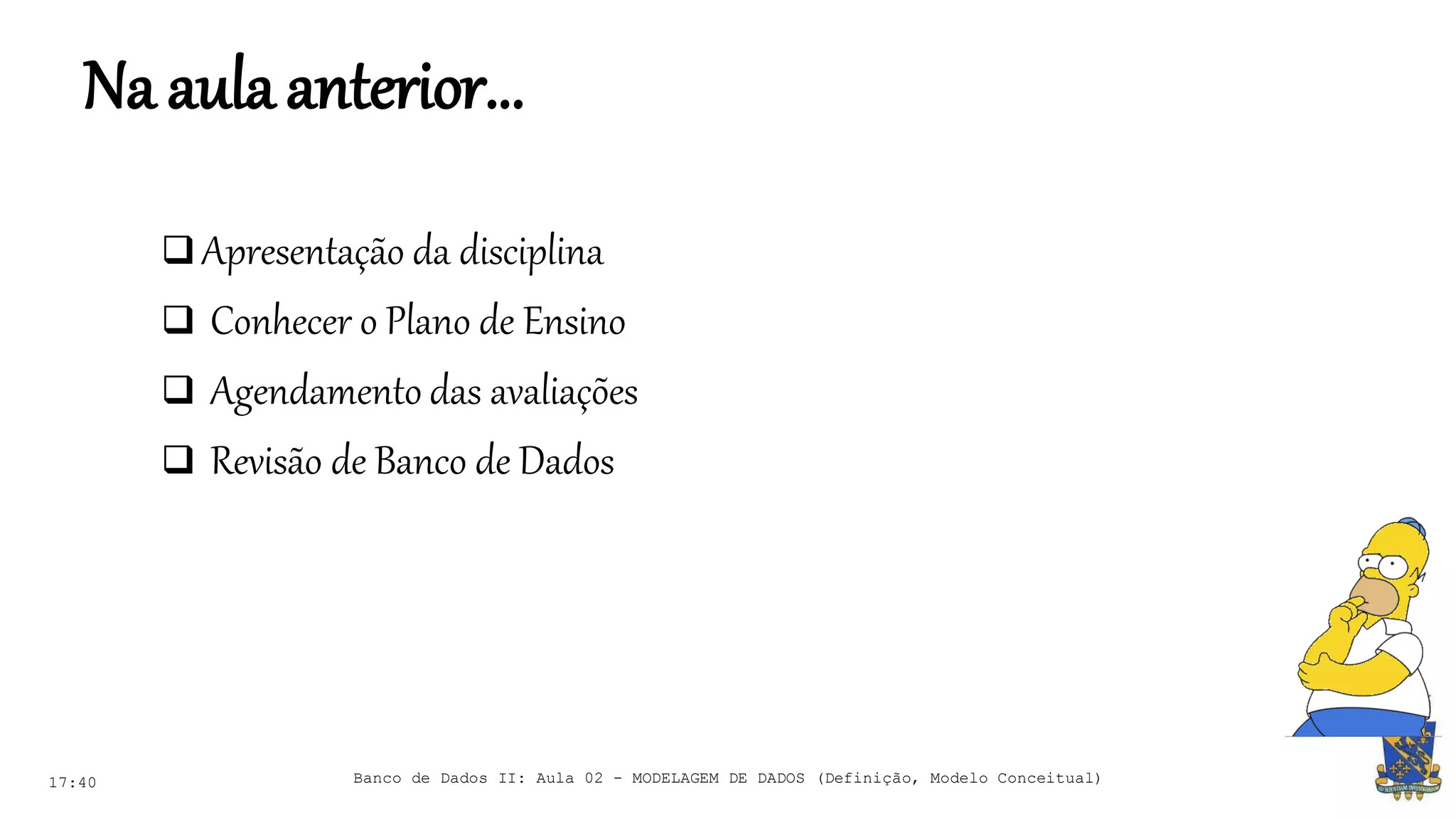

Naaulaanterior...
 Apresentação da disciplina
 Conhecer o Plano de Ensino
 Agendamento das avaliações
 Revisão de Banco de Dados
17:40 Banco de Dados II: Aula 02 - MODELAGEM DE DADOS (Definição, Modelo Conceitual)

Introdução
17:40 3 Banco de Dados II: Aula 02 - MODELAGEM DE DADOS (Definição, Modelo Conceitual)

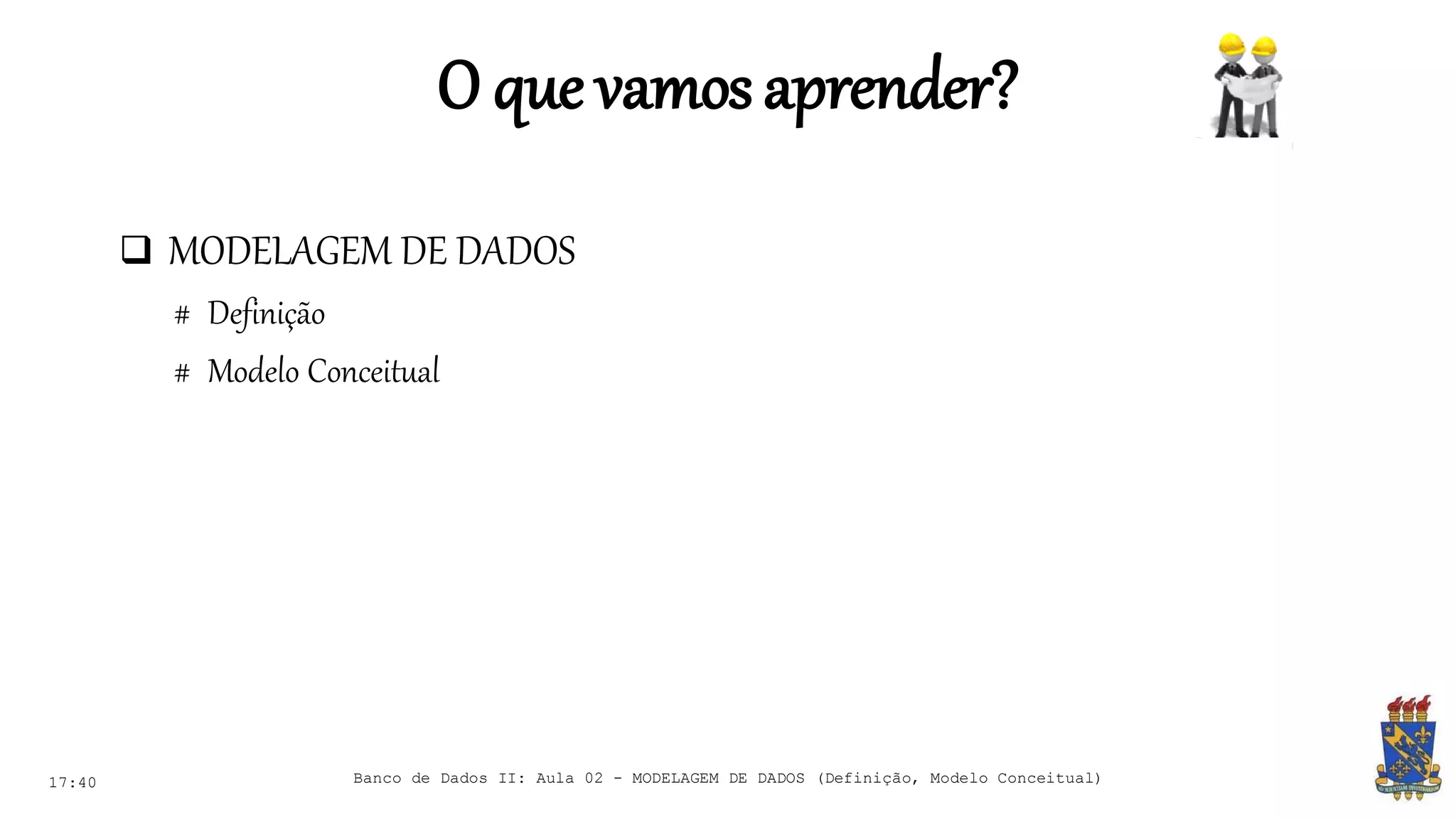

O que vamosaprender?
 MODELAGEM DE DADOS
# Definição
# Modelo Conceitual

Vamos começar?

O que é Modelagem de dados?

É o processo anterior a
construção de um banco de
dados em um software

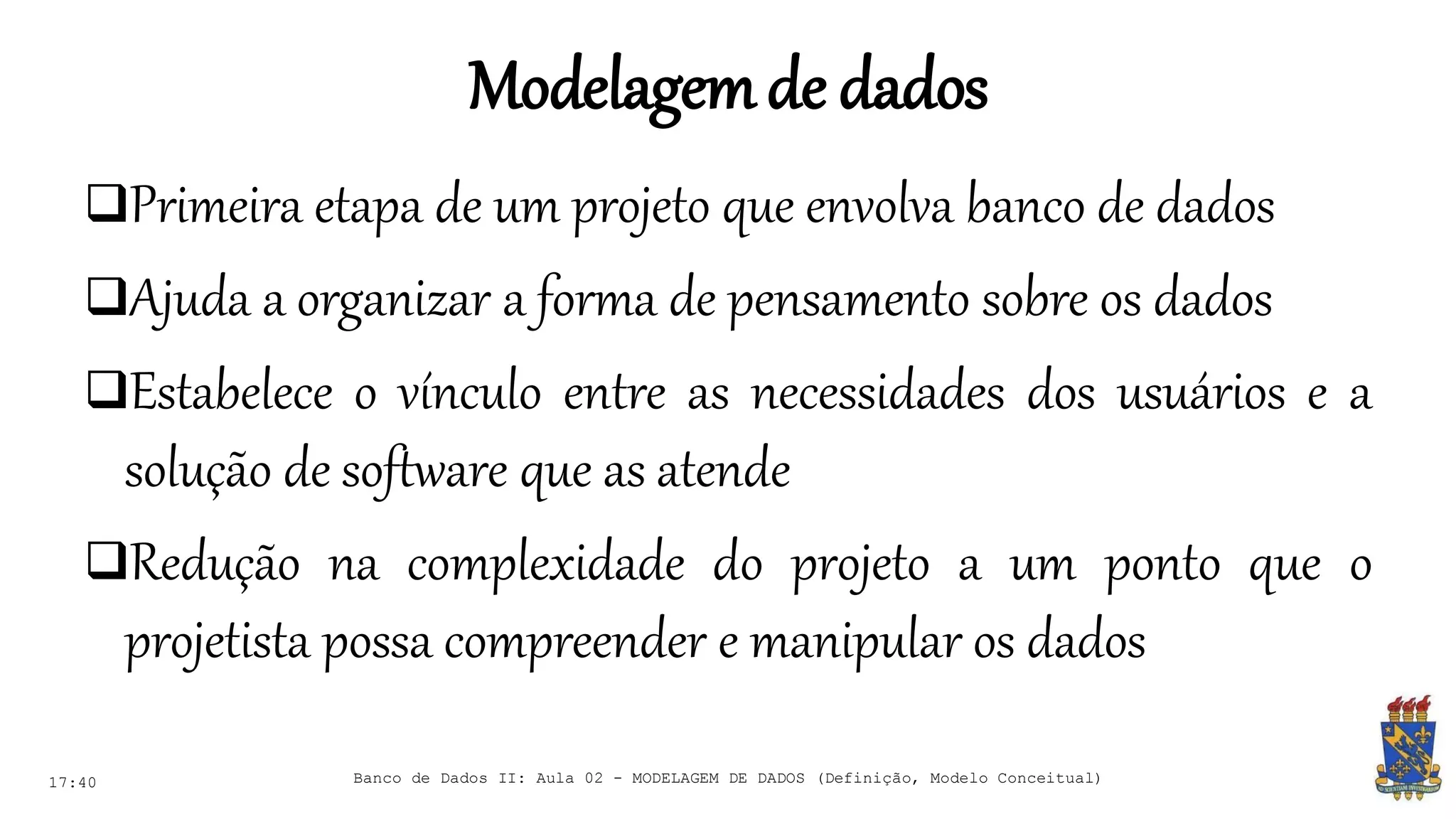

Modelagemde dados
Primeira etapa de um projeto que envolva banco de dados
Ajuda a organizar a forma de pensamento sobre os dados
Estabelece o vínculo entre as necessidades dos usuários e a
solução de software que as atende
Redução na complexidade do projeto a um ponto que o
projetista possa compreender e manipular os dados

PodemosDefinira ModelagememTrêsModelos...

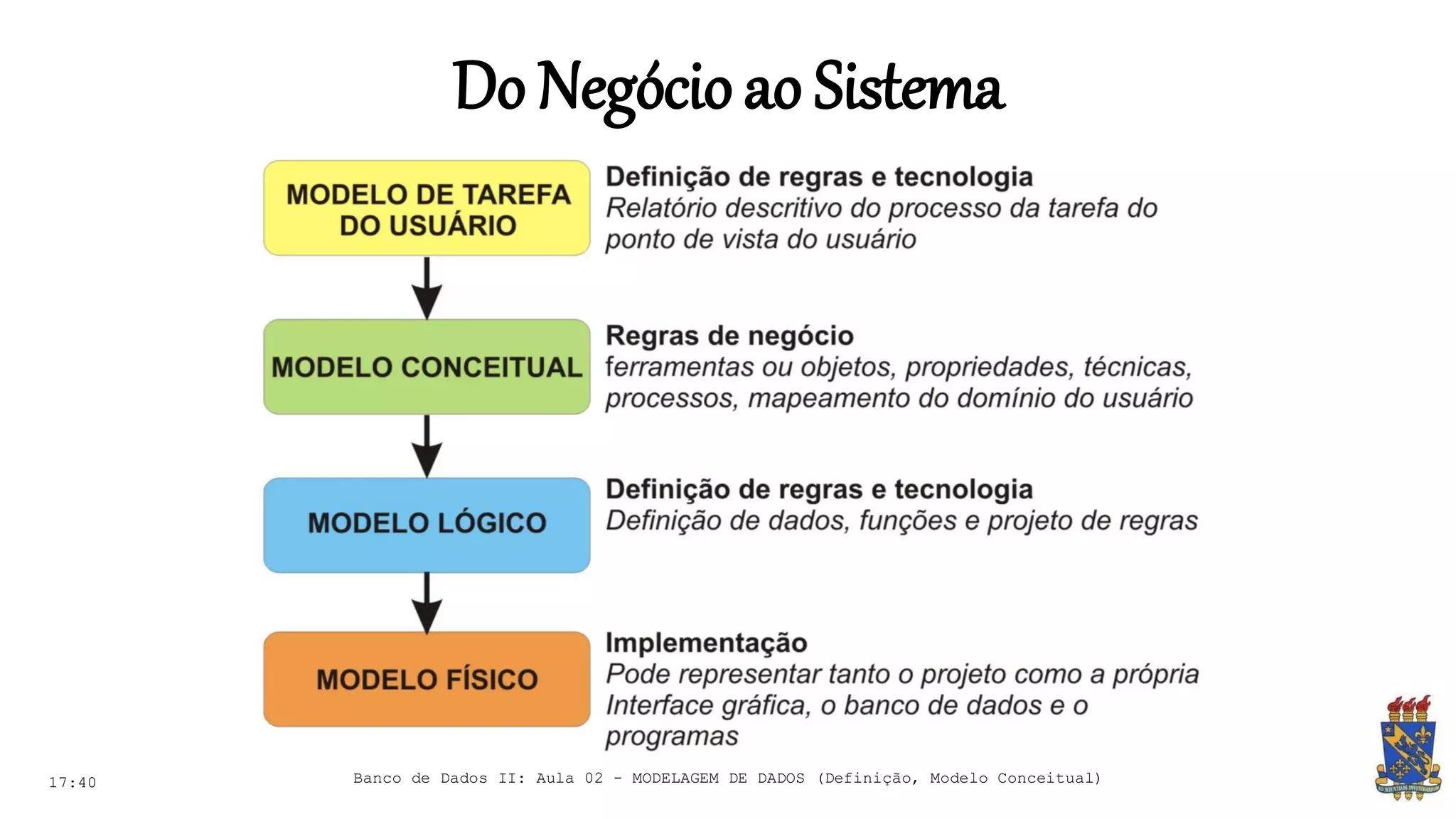

Do Negócioao Sistema

Modelo Conceitual

ModeloConceitual
 MER:Modelagem do mini-mundo de uma vídeo-locadora.
# Clientes são reconhecidos por seu CPF e possuem nome, sexo, telefones e dependentes.
# Cada cliente pode alugar vários filmes de uma só vez.
# Um mesmo filme pode ser alugado por vários clientes.
# Um filme possui nome e gênero.
# Os aluguéis possuem data de locação, valor e data de devolução.
 DER: O diagrama (representação gráfica) da descrição acima

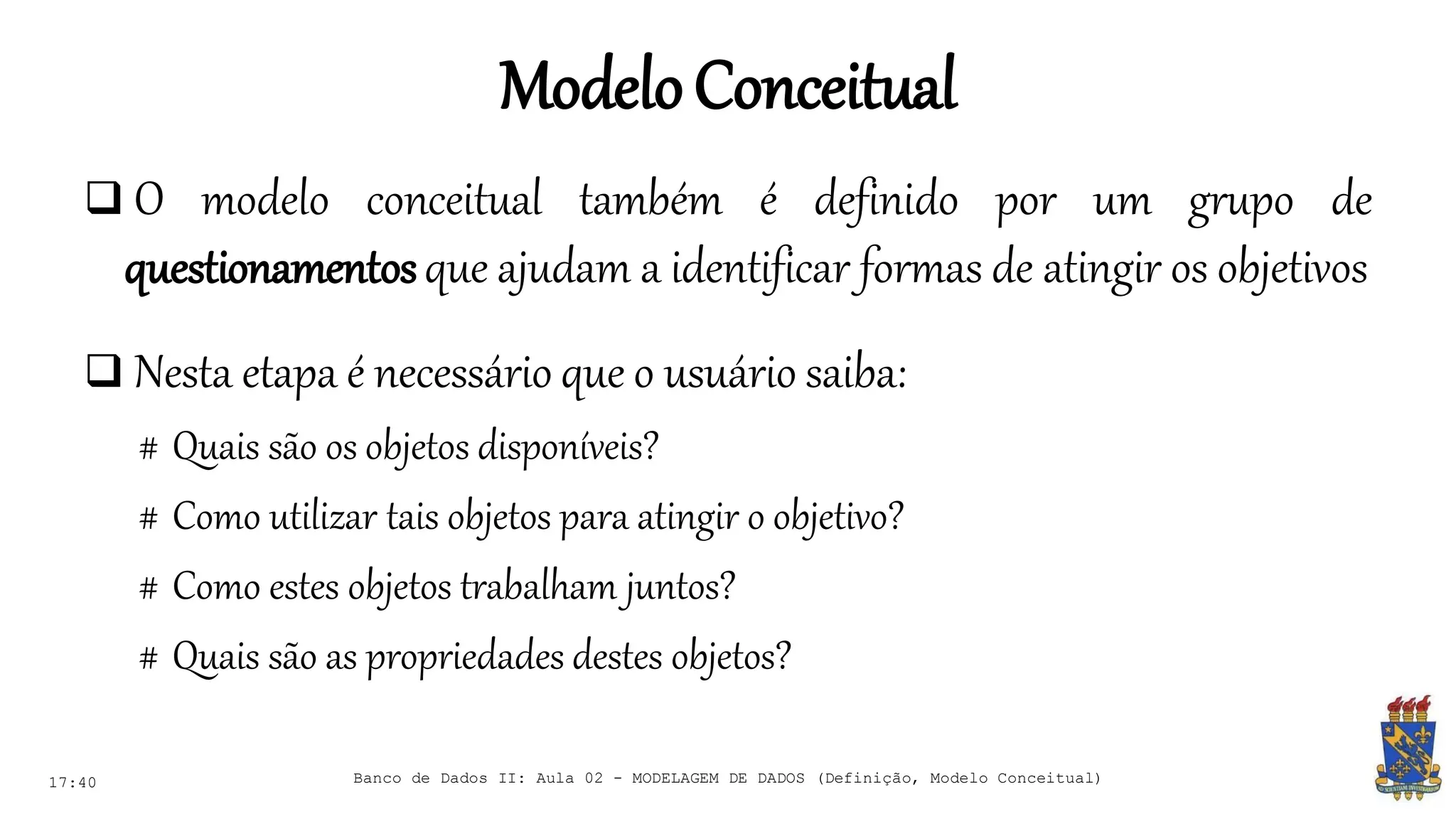

ModeloConceitual
 O modelo conceitual também é definido por um grupo de
questionamentosque ajudam a identificar formas de atingir os objetivos
 Nesta etapa é necessário que o usuário saiba:
# Quais são os objetos disponíveis?
# Como utilizar tais objetos para atingir o objetivo?
# Como estes objetos trabalham juntos?
# Quais são as propriedades destes objetos?

Bancode DadosRelacionais

MER (Modelo de Entidade e Relacionamento)
é utilizado no auxílio da implementação de
bancos de dados cuja a finalidade é identificar as
entidades e os seus relacionamentos.

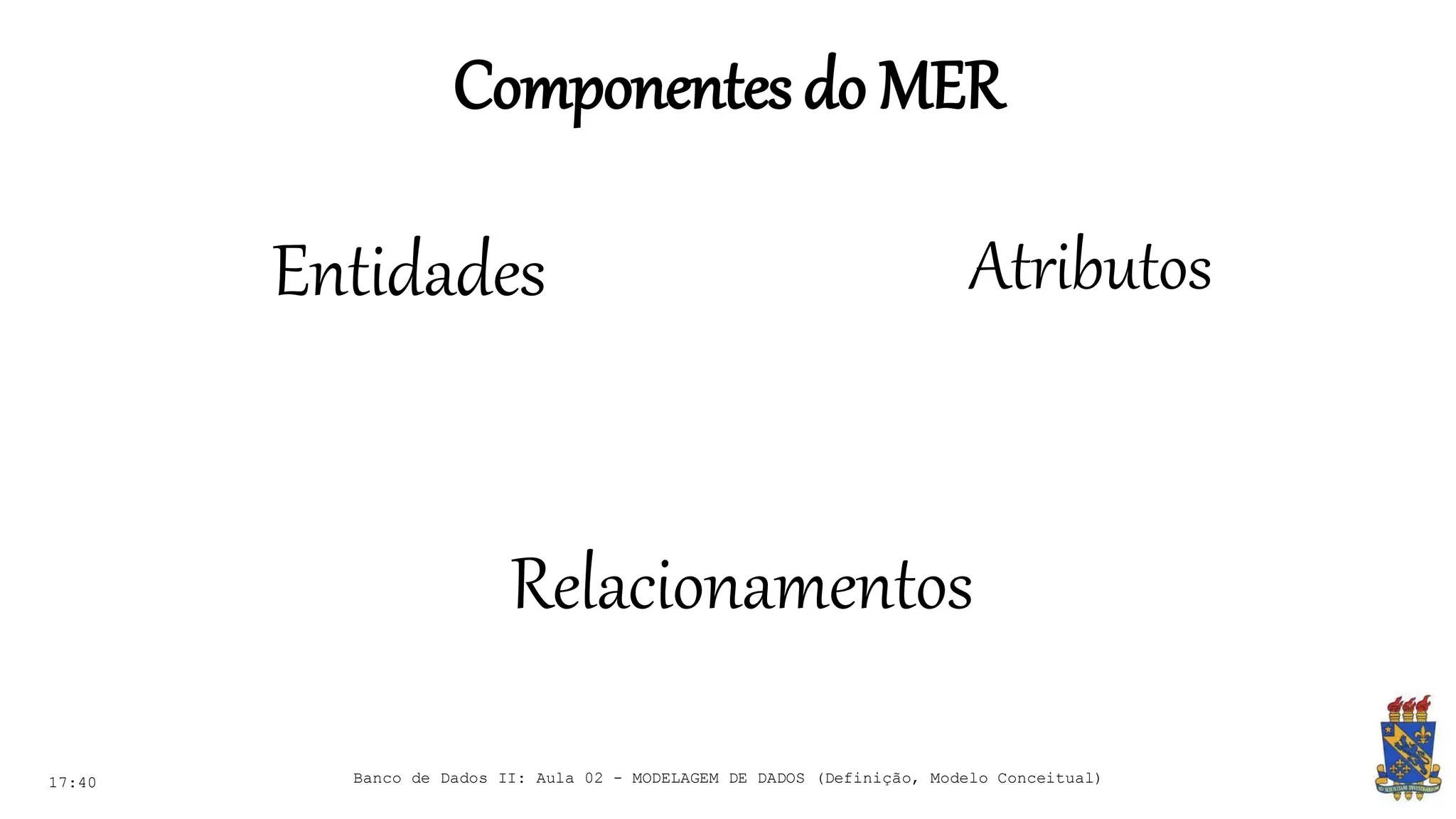

Componentesdo MER
Entidades Atributos
Relacionamentos

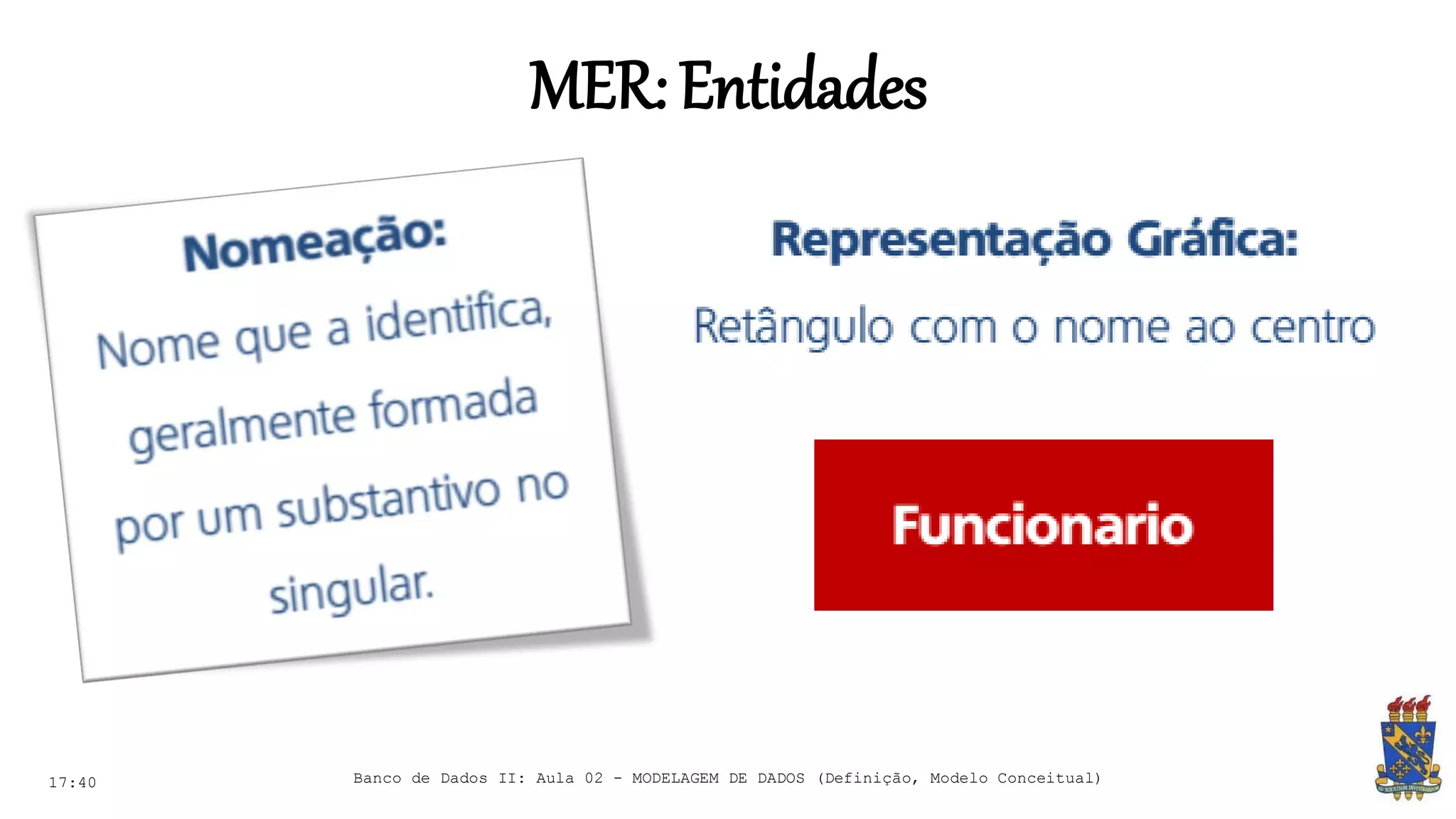

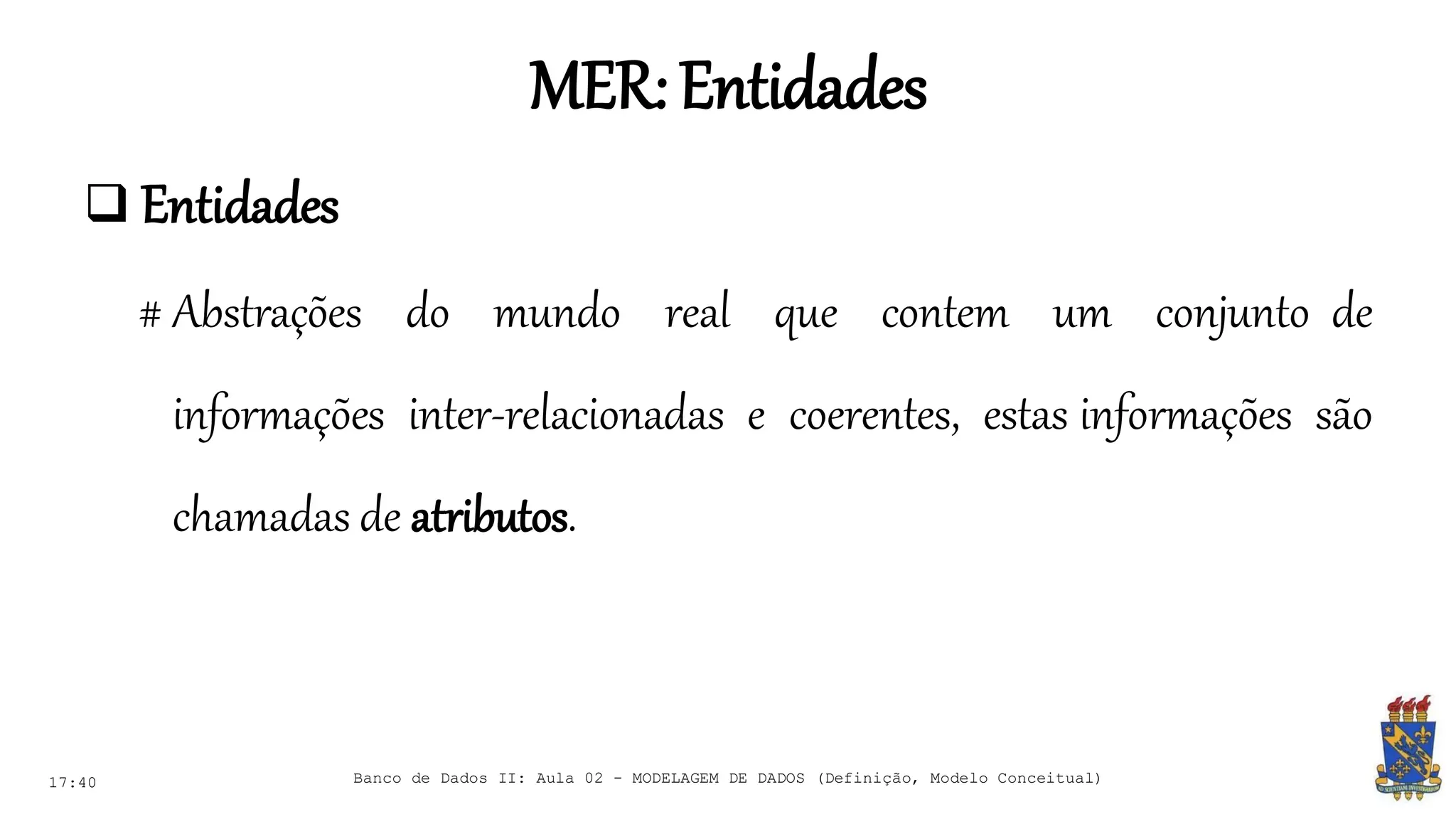

MER:Entidades
 Entidades
# Abstrações do mundo real que contem um conjunto de
informações inter-relacionadas e coerentes, estas informações são
chamadas de atributos.

MER:Entidades

MER:Atributo
 Atributo
# Cada informação que compõe uma Entidade, possui um NOME,
um TIPO e um TAMANHO (número de caracteres).
# De modo genérico o “tipo” pode nominado como “texto”,
“número”, “data e hora”, entre outros.

MER:Atributo

Tiposde Atributo
Simples
Composto
Identificador
Derivado
Multivalorado
Opcional

MER:Atributo
 AtributoComposto
# Representa a estrutura das informações que serão armazenados
no atributo.

MER:Atributo

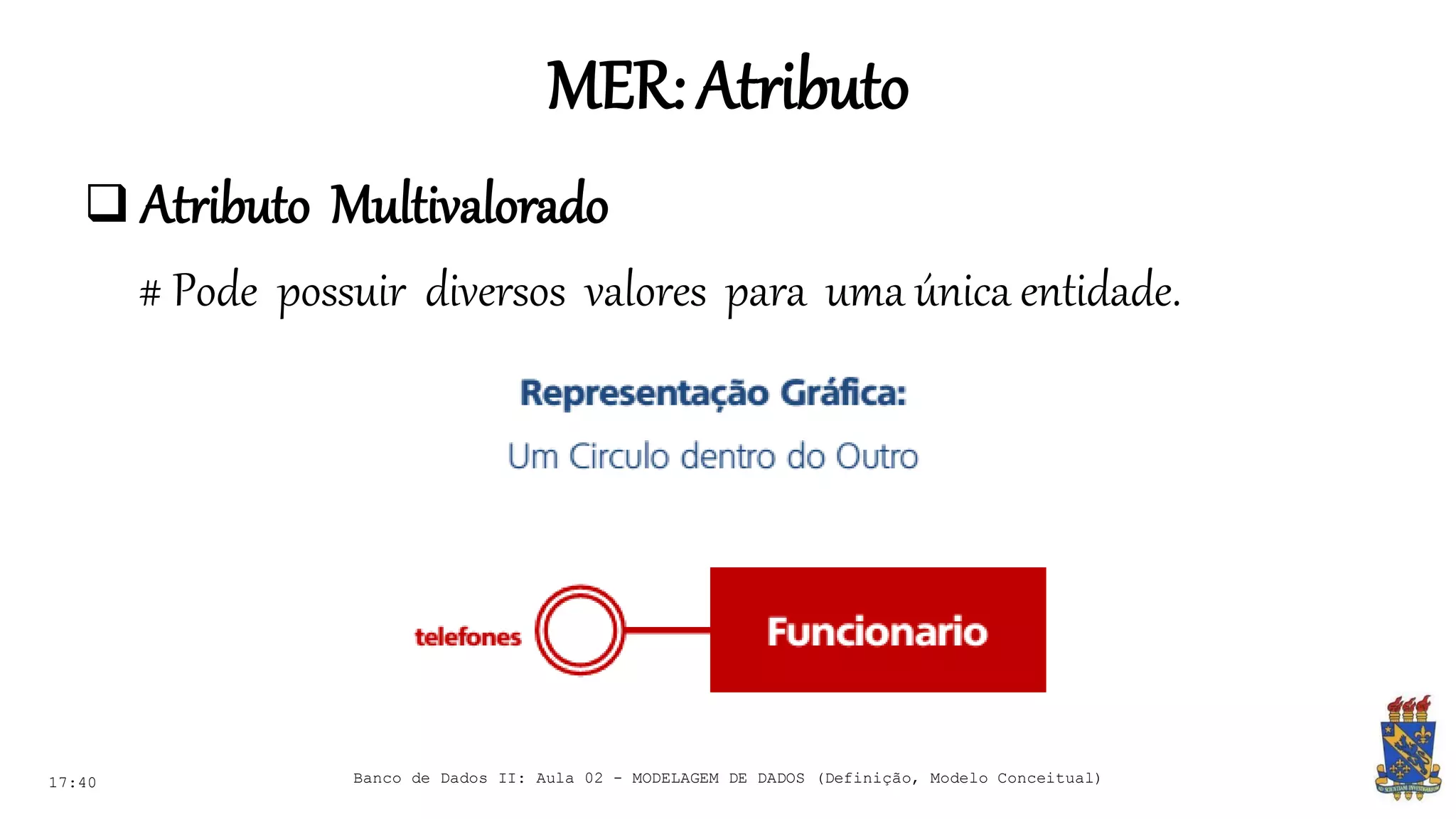

 Atributo Multivalorado
# Pode possuir diversos valores para uma única entidade.

MER:Atributo
 Atributo Opcional
# Atributo que define opções de escolha.

MER:Atributo

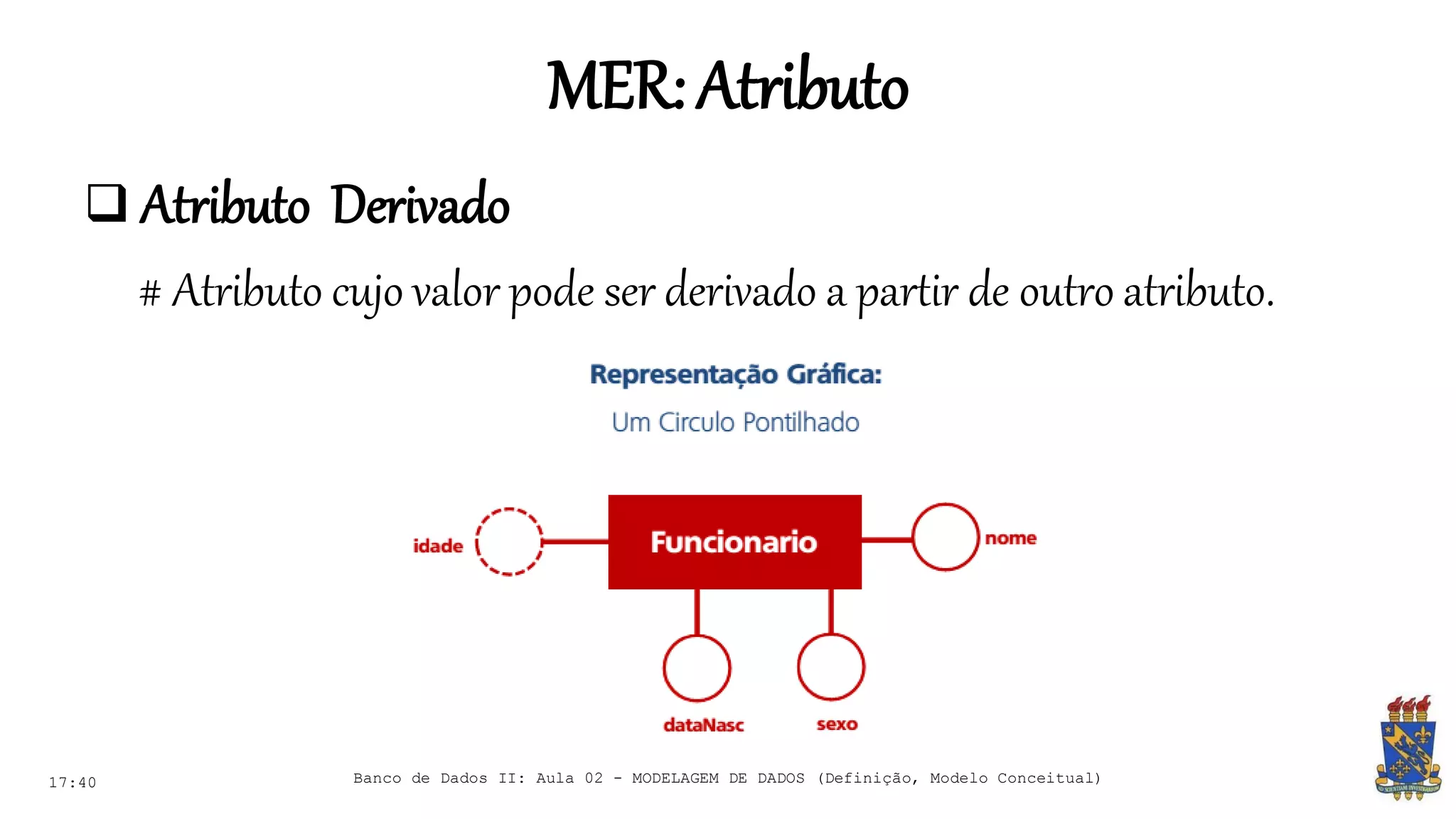

 Atributo Derivado
# Atributo cujo valor pode ser derivado a partir de outro atributo.

MER:Atributo
 Atributo Identificador
# Permite identificar univocamente cada entidade em um conjunto
de entidades.

MER:Relacionamento
 Elemento responsável por definir as características das ligações
entre as entidades.

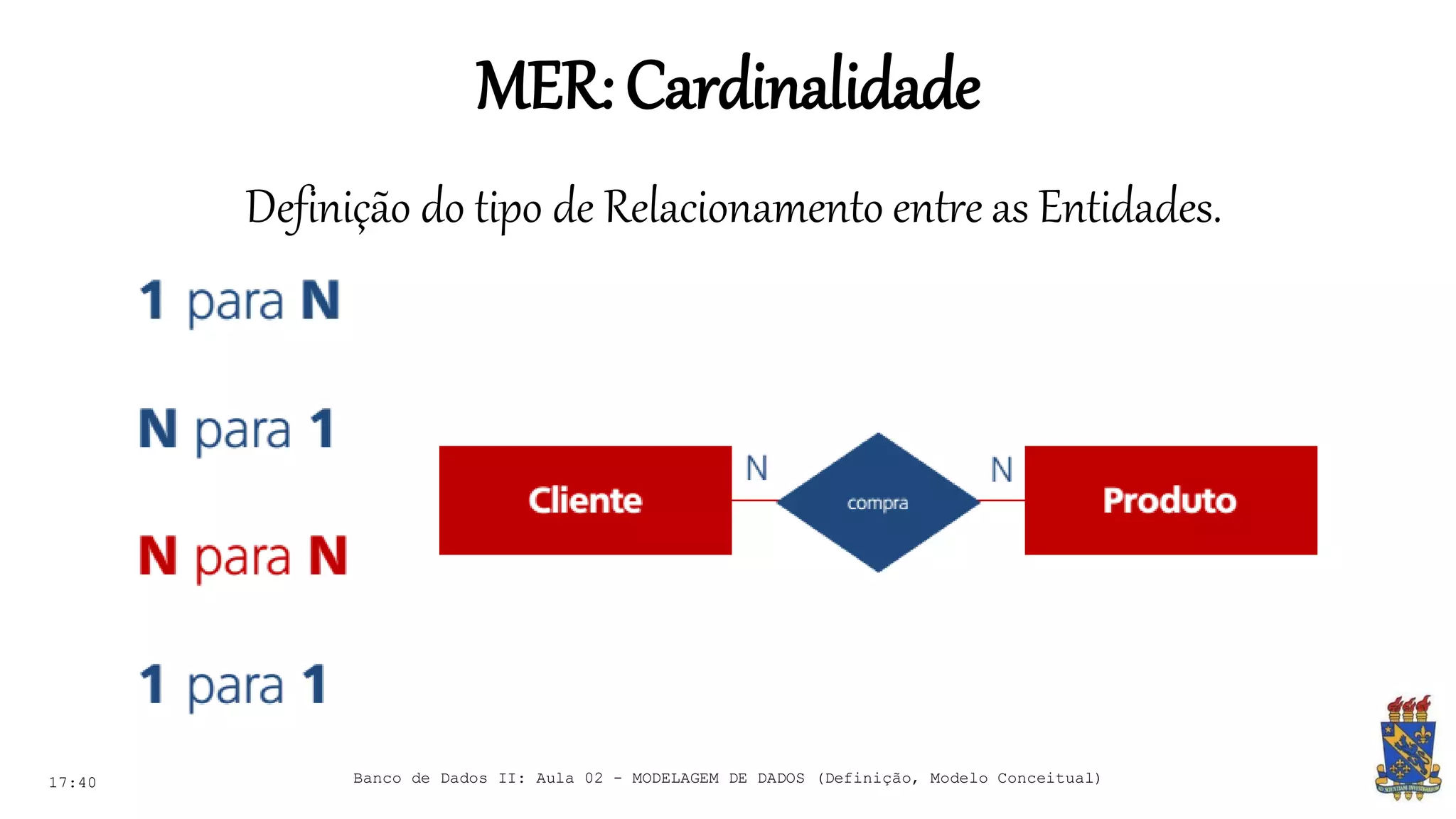

MER:Cardinalidade
Definição do tipo de Relacionamento entre as Entidades.

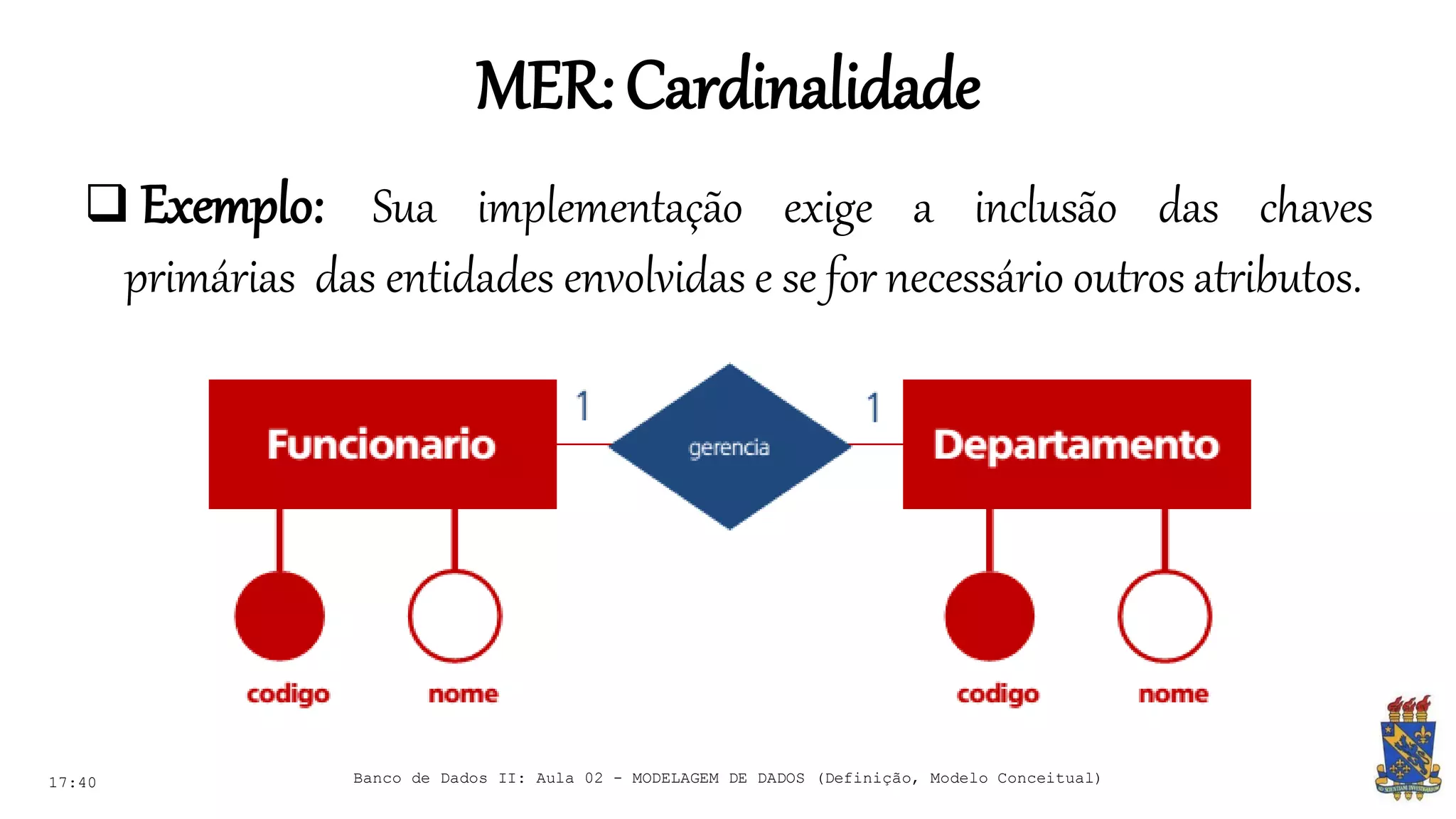

MER:Cardinalidade
 Exemplo: Sua implementação exige a inclusão das chaves
primárias das entidades envolvidas e se for necessário outros atributos.

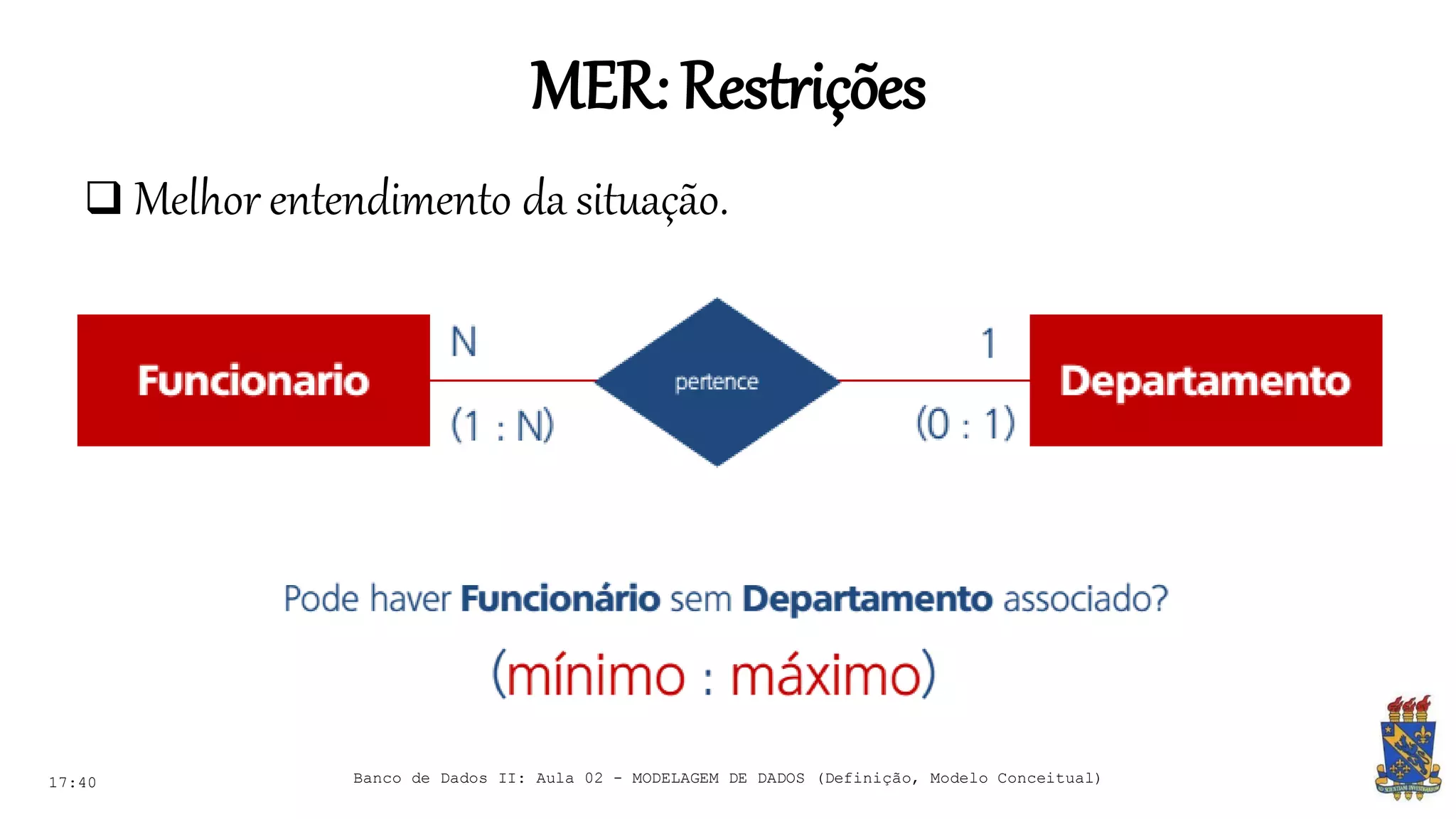

MER:Restrições
 Melhor entendimento da situação.

MER:Agregação
 Definição de relacionamentocom um conjunto de entidades.

DER (Diagrama de Entidade e Relacionamento)
é a representação gráfica dos elementos definidos
como parte do MER, após o levantamento das
entidades, atributos e relacionamentos.

Diagramade Entidade e Relacionamento(DER)
 O Modelo ER gera o Diagrama de ER.

Concluindo...

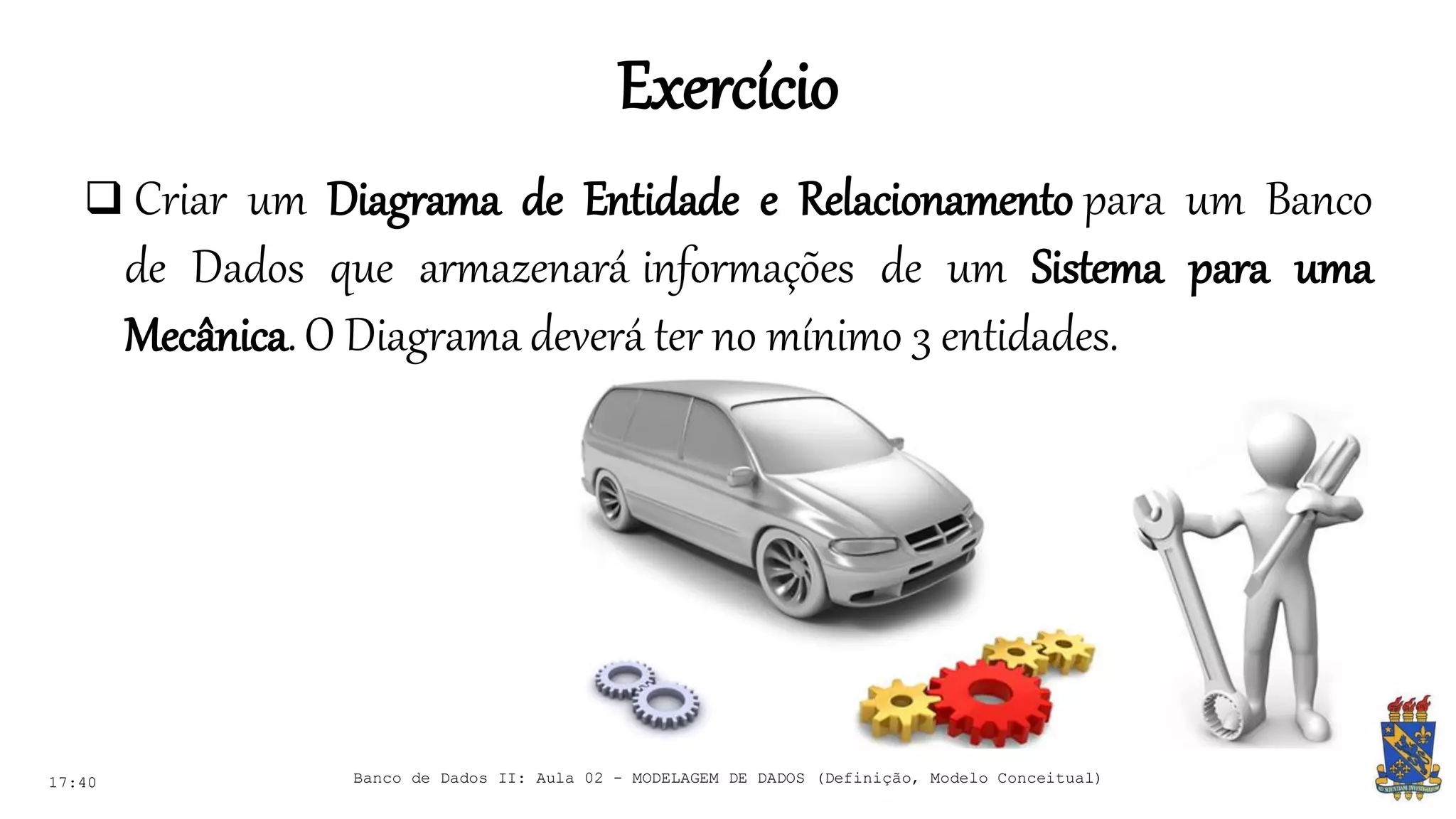

Exercício
 Criar um Diagrama de Entidade e Relacionamento para um Banco
de Dados que armazenará informações de um Sistema para uma
Mecânica.O Diagrama deverá ter no mínimo 3 entidades.

Material:https://sites.google.com/site/leinylsonuespi
17:40
Aula baseadano material da disciplina de Banco de Dados II,
ministrada peloprof.Gustavo Zimmermann
{ contato@gust4vo.com}
Banco de Dados II: Aula 02 - MODELAGEM DE DADOS (Definição, Modelo Conceitual)

Nestaaulaaprendemos...

Napróximaaulaveremos...
 MODELAGEM DE DADOS
# Modelo Lógico

AlgumaDúvida?
17:40
Até a próxima aula...
leinylson@gmail.com
