O documento fornece instruções passo-a-passo para criar um projeto no TIA Portal V11 utilizando uma CPU SIMATIC S7-300, configurar hardware e lógica básica, testar o projeto no simulador, adicionar uma interface humana-máquina TP700 e editar objetos nela. O objetivo é demonstrar o ambiente de trabalho do TIA Portal V11.

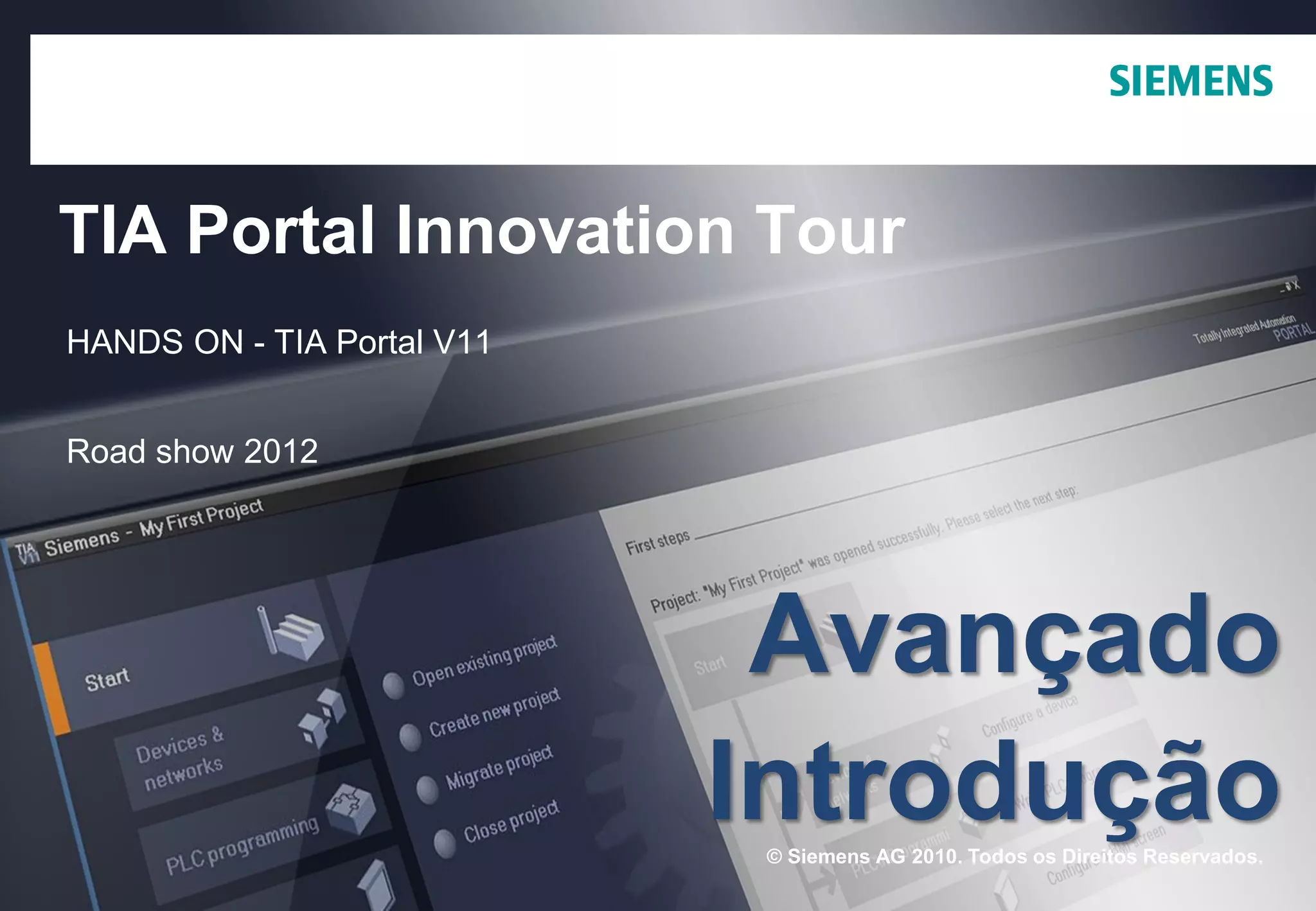

1. © Siemens AG 2010. Todos os Direitos Reservados.
TIA Portal Innovation Tour
HANDS ON - TIA Portal V11
Road show 2012
Avançado
Introdução

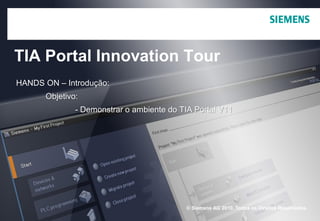

2. © Siemens AG 2010. Todos os Direitos Reservados.
TIA Portal Innovation Tour
HANDS ON – Introdução:
Objetivo:
- Demonstrar o ambiente do TIA Portal V11

3. Pág. 3
s
TIA Portal
Innovation Tour

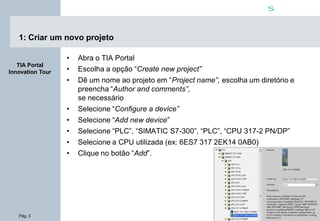

1: Criar um novo projeto
• Abra o TIA Portal
• Escolha a opção “Create new project”
• Dê um nome ao projeto em “Project name”, escolha um diretório e
preencha “Author and comments”,
se necessário
• Selecione “Configure a device”
• Selecione “Add new device”
• Selecione “PLC”, “SIMATIC S7-300”, “PLC”, “CPU 317-2 PN/DP”
• Selecione a CPU utilizada (ex: 6ES7 317 2EK14 0AB0)
• Clique no botão “Add”.

4. Pág. 4
s
TIA Portal
Innovation Tour

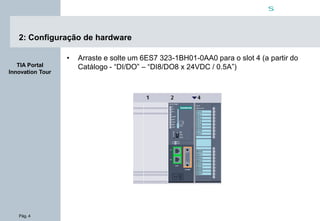

2: Configuração de hardware
• Arraste e solte um 6ES7 323-1BH01-0AA0 para o slot 4 (a partir do
Catálogo - “DI/DO” – “DI8/DO8 x 24VDC / 0.5A”)

5. Pág. 5
s
TIA Portal
Innovation Tour

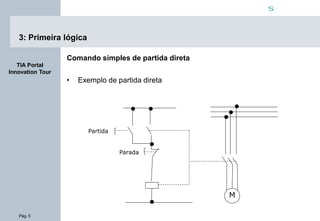

3: Primeira lógica
Comando simples de partida direta
• Exemplo de partida direta
M
Partida
Parada

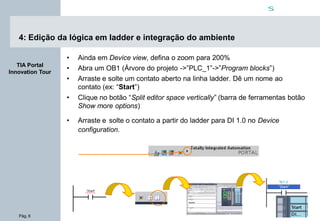

6. Pág. 6
s
TIA Portal
Innovation Tour
4: Edição da lógica em ladder e integração do ambiente
• Ainda em Device view, defina o zoom para 200%
• Abra um OB1 (Árvore do projeto ->”PLC_1”->”Program blocks”)
• Arraste e solte um contato aberto na linha ladder. Dê um nome ao
contato (ex: “Start”)
• Clique no botão “Split editor space vertically” (barra de ferramentas botão
Show more options)
• Arraste e solte o contato a partir do ladder para DI 1.0 no Device
configuration.

7. Pág. 7
s
TIA Portal
Innovation Tour

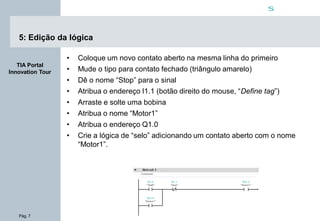

5: Edição da lógica
• Coloque um novo contato aberto na mesma linha do primeiro
• Mude o tipo para contato fechado (triângulo amarelo)
• Dê o nome “Stop” para o sinal
• Atribua o endereço I1.1 (botão direito do mouse, “Define tag”)
• Arraste e solte uma bobina
• Atribua o nome “Motor1”
• Atribua o endereço Q1.0
• Crie a lógica de “selo” adicionando um contato aberto com o nome
“Motor1”.

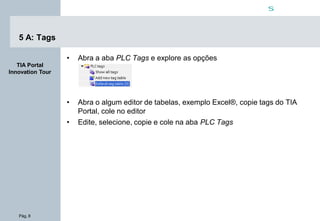

8. Pág. 8
s
TIA Portal
Innovation Tour
5 A: Tags
• Abra a aba PLC Tags e explore as opções
• Abra o algum editor de tabelas, exemplo Excel®, copie tags do TIA
Portal, cole no editor
• Edite, selecione, copie e cole na aba PLC Tags

9. Pág. 9
s
TIA Portal
Innovation Tour

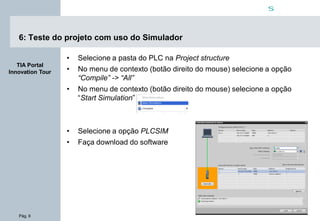

6: Teste do projeto com uso do Simulador
• Selecione a pasta do PLC na Project structure
• No menu de contexto (botão direito do mouse) selecione a opção
“Compile” -> “All”
• No menu de contexto (botão direito do mouse) selecione a opção
“Start Simulation”
• Selecione a opção PLCSIM
• Faça download do software

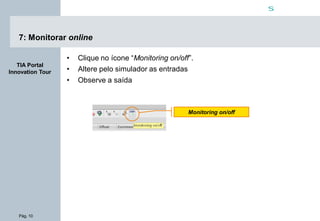

10. Pág. 10
s
TIA Portal
Innovation Tour
7: Monitorar online
• Clique no ícone “Monitoring on/off”.
• Altere pelo simulador as entradas
• Observe a saída
Monitoring on/off

11. Pág. 11
s
TIA Portal
Innovation Tour

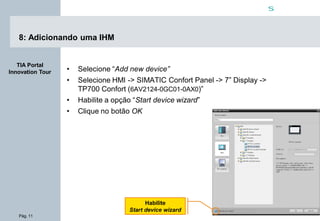

8: Adicionando uma IHM
• Selecione “Add new device”
• Selecione HMI -> SIMATIC Confort Panel -> 7” Display ->
TP700 Confort (6AV2124-0GC01-0AX0)”
• Habilite a opção “Start device wizard”
• Clique no botão OK
Habilite
Start device wizard

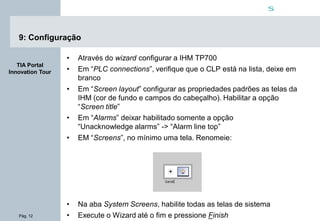

12. Pág. 12
s
TIA Portal
Innovation Tour
9: Configuração
• Através do wizard configurar a IHM TP700
• Em “PLC connections”, verifique que o CLP está na lista, deixe em
branco
• Em “Screen layout” configurar as propriedades padrões as telas da
IHM (cor de fundo e campos do cabeçalho). Habilitar a opção
“Screen title”
• Em “Alarms” deixar habilitado somente a opção
“Unacknowledge alarms” -> “Alarm line top”
• EM “Screens”, no mínimo uma tela. Renomeie:
• Na aba System Screens, habilite todas as telas de sistema
• Execute o Wizard até o fim e pressione Finish

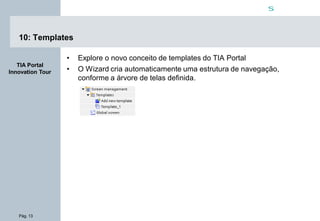

13. Pág. 13
s
TIA Portal
Innovation Tour
10: Templates
• Explore o novo conceito de templates do TIA Portal
• O Wizard cria automaticamente uma estrutura de navegação,
conforme a árvore de telas definida.

14. Pág. 14
s
TIA Portal
Innovation Tour

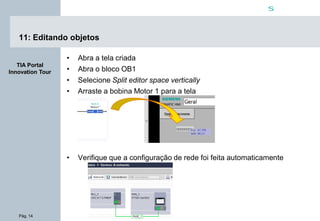

11: Editando objetos
• Abra a tela criada
• Abra o bloco OB1
• Selecione Split editor space vertically
• Arraste a bobina Motor 1 para a tela
• Verifique que a configuração de rede foi feita automaticamente

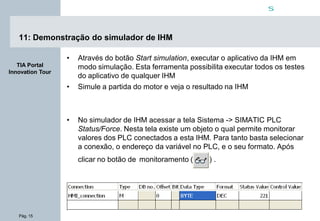

15. Pág. 15
s
TIA Portal
Innovation Tour
11: Demonstração do simulador de IHM
• Através do botão Start simulation, executar o aplicativo da IHM em
modo simulação. Esta ferramenta possibilita executar todos os testes
do aplicativo de qualquer IHM
• Simule a partida do motor e veja o resultado na IHM
• No simulador de IHM acessar a tela Sistema -> SIMATIC PLC
Status/Force. Nesta tela existe um objeto o qual permite monitorar
valores dos PLC conectados a esta IHM. Para tanto basta selecionar
a conexão, o endereço da variável no PLC, e o seu formato. Após
clicar no botão de monitoramento ( ) .

16. © Siemens AG 2010. Todos os Direitos Reservados.
TIA Portal Innovation Tour
HANDS ON - TIA Portal V11
Road show 2012
Obrigado!!!
