O documento descreve a história e o propósito das válvulas de segurança, desde sua invenção em 1682 até o desenvolvimento de códigos de segurança no início do século 20. As válvulas de segurança foram projetadas para proteger vidas e propriedades ao liberar pressão excessiva de maneira controlada. Existem três tipos principais: válvulas de segurança, válvulas de alívio e válvulas de segurança e alívio.

1. VÁLVULAS DE SEGURANÇA

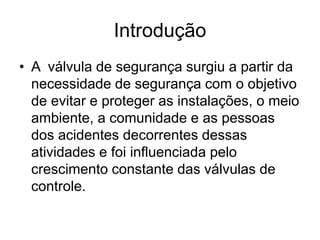

2. Introdução
• A válvula de segurança surgiu a partir da
necessidade de segurança com o objetivo
de evitar e proteger as instalações, o meio
ambiente, a comunidade e as pessoas
dos acidentes decorrentes dessas
atividades e foi influenciada pelo
crescimento constante das válvulas de
controle.

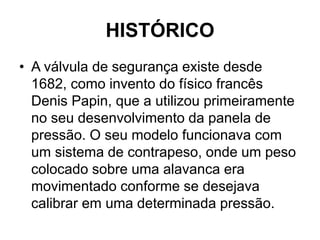

3. HISTÓRICO
• A válvula de segurança existe desde
1682, como invento do físico francês
Denis Papin, que a utilizou primeiramente
no seu desenvolvimento da panela de
pressão. O seu modelo funcionava com
um sistema de contrapeso, onde um peso
colocado sobre uma alavanca era
movimentado conforme se desejava
calibrar em uma determinada pressão.

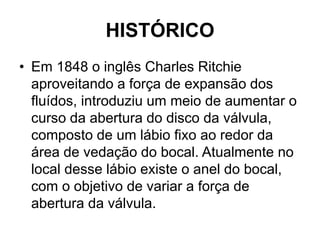

4. HISTÓRICO
• Em 1848 o inglês Charles Ritchie
aproveitando a força de expansão dos
fluídos, introduziu um meio de aumentar o
curso da abertura do disco da válvula,
composto de um lábio fixo ao redor da
área de vedação do bocal. Atualmente no
local desse lábio existe o anel do bocal,
com o objetivo de variar a força de
abertura da válvula.

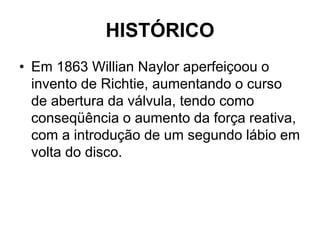

5. HISTÓRICO
• Em 1863 Willian Naylor aperfeiçoou o
invento de Richtie, aumentando o curso
de abertura da válvula, tendo como
conseqüência o aumento da força reativa,
com a introdução de um segundo lábio em
volta do disco.

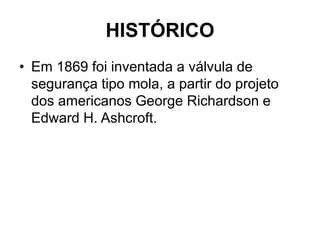

6. HISTÓRICO
• Em 1869 foi inventada a válvula de
segurança tipo mola, a partir do projeto
dos americanos George Richardson e
Edward H. Ashcroft.

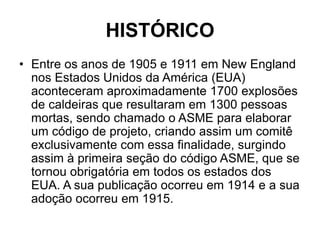

7. HISTÓRICO
• Entre os anos de 1905 e 1911 em New England
nos Estados Unidos da América (EUA)
aconteceram aproximadamente 1700 explosões
de caldeiras que resultaram em 1300 pessoas
mortas, sendo chamado o ASME para elaborar
um código de projeto, criando assim um comitê
exclusivamente com essa finalidade, surgindo
assim à primeira seção do código ASME, que se
tornou obrigatória em todos os estados dos
EUA. A sua publicação ocorreu em 1914 e a sua
adoção ocorreu em 1915.

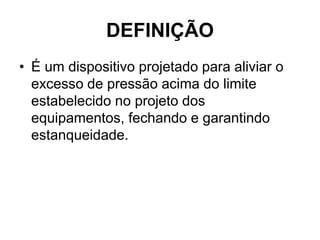

8. DEFINIÇÃO
• É um dispositivo projetado para aliviar o
excesso de pressão acima do limite
estabelecido no projeto dos
equipamentos, fechando e garantindo
estanqueidade.

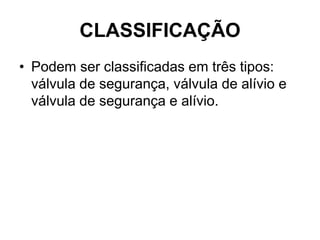

9. CLASSIFICAÇÃO
• Podem ser classificadas em três tipos:
válvula de segurança, válvula de alívio e
válvula de segurança e alívio.

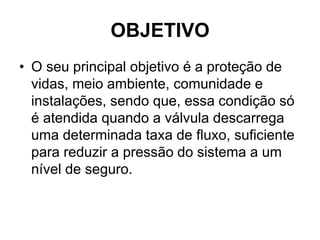

10. OBJETIVO
• O seu principal objetivo é a proteção de
vidas, meio ambiente, comunidade e
instalações, sendo que, essa condição só
é atendida quando a válvula descarrega
uma determinada taxa de fluxo, suficiente
para reduzir a pressão do sistema a um
nível de seguro.

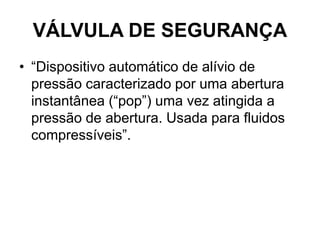

11. VÁLVULA DE SEGURANÇA
• “Dispositivo automático de alívio de
pressão caracterizado por uma abertura
instantânea (“pop”) uma vez atingida a
pressão de abertura. Usada para fluidos
compressíveis”.

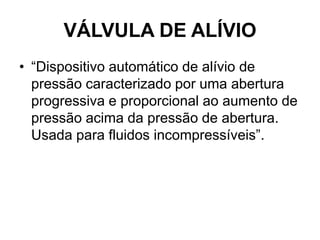

12. VÁLVULA DE ALÍVIO
• “Dispositivo automático de alívio de
pressão caracterizado por uma abertura
progressiva e proporcional ao aumento de
pressão acima da pressão de abertura.
Usada para fluidos incompressíveis”.

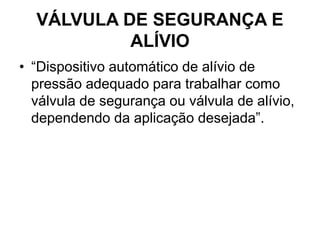

13. VÁLVULA DE SEGURANÇA E
ALÍVIO
• “Dispositivo automático de alívio de
pressão adequado para trabalhar como
válvula de segurança ou válvula de alívio,
dependendo da aplicação desejada”.

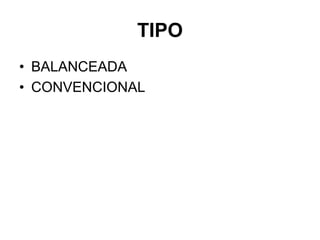

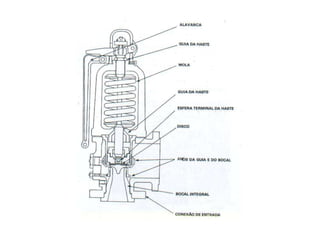

14. TIPO
• BALANCEADA
• CONVENCIONAL
