- 1. Válvulas ENQ 452 -INSTRUMENTAÇÃO E CONTROLE DE PROCESSOS QUÍMICOS Profª. Rejane de Castro Santana
- 2. Amanda Cheles -109205 Débora Fontes - 106237 Gabriela Grupionni - 103816 Juliana Pimentel - 109214 Integrantes

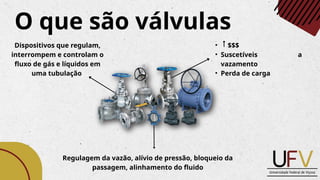

- 3. O que sãoválvulas Dispositivos que regulam, interrompem e controlam o fluxo de gás e líquidos em uma tubulação • $$$ • Suscetíveis a vazamento • Perda de carga Regulagem da vazão, alívio de pressão, bloqueio da passagem, alinhamento do fluido

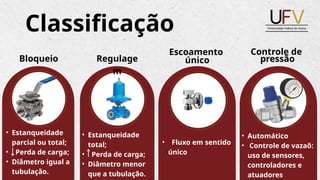

- 4. Classificação • Estanqueidade parcial outotal; • Perda de carga; • Diâmetro igual a tubulação. • Estanqueidade total; • Perda de carga; • Diâmetro menor que a tubulação. • Fluxo em sentido único • Automático • Controle de vazaõ: uso de sensores, controladores e atuadores Bloqueio Regulage m Escoamento único Controle de pressão

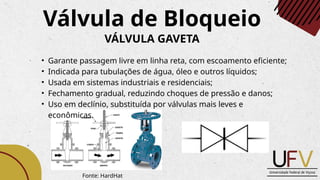

- 5. • Garante passagemlivre em linha reta, com escoamento eficiente; • Indicada para tubulações de água, óleo e outros líquidos; • Usada em sistemas industriais e residenciais; • Fechamento gradual, reduzindo choques de pressão e danos; • Uso em declínio, substituída por válvulas mais leves e econômicas. Válvula de Bloqueio VÁLVULA GAVETA Fonte: HardHat

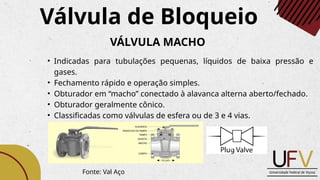

- 6. • Indicadas paratubulações pequenas, líquidos de baixa pressão e gases. • Fechamento rápido e operação simples. • Obturador em “macho” conectado à alavanca alterna aberto/fechado. • Obturador geralmente cônico. • Classificadas como válvulas de esfera ou de 3 e 4 vias. Válvula de Bloqueio VÁLVULA MACHO Fonte: Val Aço

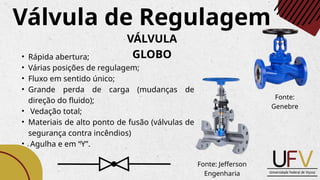

- 7. • Rápida abertura; •Várias posições de regulagem; • Fluxo em sentido único; • Grande perda de carga (mudanças de direção do fluido); • Vedação total; • Materiais de alto ponto de fusão (válvulas de segurança contra incêndios) • Agulha e em “Y”. Válvula de Regulagem VÁLVULA GLOBO Fonte: Genebre Fonte: Jefferson Engenharia

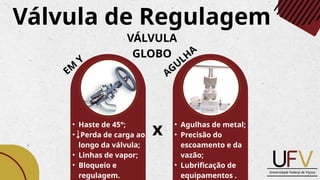

- 8. • Haste de45°; • Perda de carga ao longo da válvula; • Linhas de vapor; • Bloqueio e regulagem. • Agulhas de metal; • Precisão do escoamento e da vazão; • Lubrificação de equipamentos . x EM Y AGULH A Válvula de Regulagem VÁLVULA GLOBO

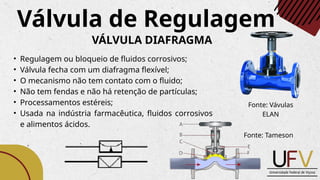

- 9. • Regulagem oubloqueio de fluidos corrosivos; • Válvula fecha com um diafragma flexível; • O mecanismo não tem contato com o fluido; • Não tem fendas e não há retenção de partículas; • Processamentos estéreis; • Usada na indústria farmacêutica, fluidos corrosivos e alimentos ácidos. Válvula de Regulagem VÁLVULA DIAFRAGMA Fonte: Vávulas ELAN Fonte: Tameson

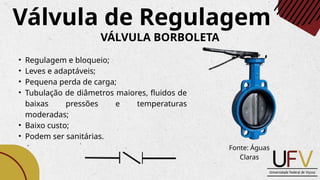

- 10. • Regulagem ebloqueio; • Leves e adaptáveis; • Pequena perda de carga; • Tubulação de diâmetros maiores, fluidos de baixas pressões e temperaturas moderadas; • Baixo custo; • Podem ser sanitárias. Válvula de Regulagem VÁLVULA BORBOLETA Fonte: Águas Claras

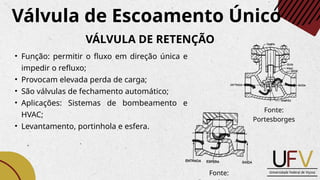

- 11. • Função: permitiro fluxo em direção única e impedir o refluxo; • Provocam elevada perda de carga; • São válvulas de fechamento automático; • Aplicações: Sistemas de bombeamento e HVAC; • Levantamento, portinhola e esfera. Válvula de Escoamento Único VÁLVULA DE RETENÇÃO Fonte: Fonte: Portesborges

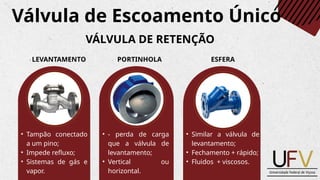

- 12. Válvula de EscoamentoÚnico VÁLVULA DE RETENÇÃO LEVANTAMENTO PORTINHOLA ESFERA • Tampão conectado a um pino; • Impede refluxo; • Sistemas de gás e vapor. • - perda de carga que a válvula de levantamento; • Vertical ou horizontal. • Similar a válvula de levantamento; • Fechamento + rápido; • Fluidos + viscosos.

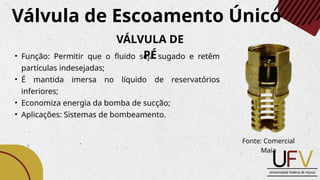

- 13. Válvula de EscoamentoÚnico VÁLVULA DE PÉ • Função: Permitir que o fluido seja sugado e retêm partículas indesejadas; • É mantida imersa no líquido de reservatórios inferiores; • Economiza energia da bomba de sucção; • Aplicações: Sistemas de bombeamento. Fonte: Comercial Maia

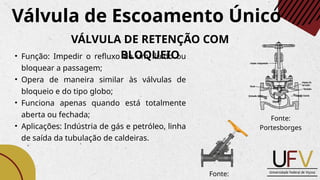

- 14. • Função: Impediro refluxo de um fluido ou bloquear a passagem; • Opera de maneira similar às válvulas de bloqueio e do tipo globo; • Funciona apenas quando está totalmente aberta ou fechada; • Aplicações: Indústria de gás e petróleo, linha de saída da tubulação de caldeiras. Válvula de Escoamento Único VÁLVULA DE RETENÇÃO COM BLOQUEIO Fonte: Fonte: Portesborges

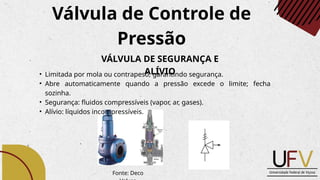

- 15. Válvula de Controlede Pressão VÁLVULA DE SEGURANÇA E ALÍVIO • Limitada por mola ou contrapeso, garantindo segurança. • Abre automaticamente quando a pressão excede o limite; fecha sozinha. • Segurança: fluidos compressíveis (vapor, ar, gases). • Alívio: líquidos incompressíveis. Fonte: Deco

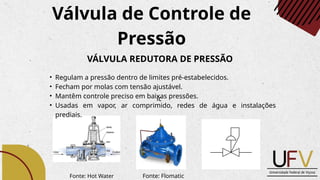

- 16. Válvula de Controlede Pressão VÁLVULA REDUTORA DE PRESSÃO • Regulam a pressão dentro de limites pré-estabelecidos. • Fecham por molas com tensão ajustável. • Mantêm controle preciso em baixas pressões. • Usadas em vapor, ar comprimido, redes de água e instalações prediais. Fonte: Flomatic ic Fonte: Hot Water

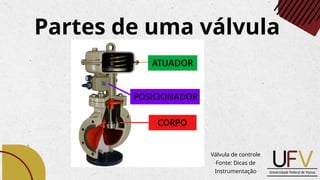

- 17. Partes de umaválvula Válvula de controle Fonte: Dicas de Instrumentação

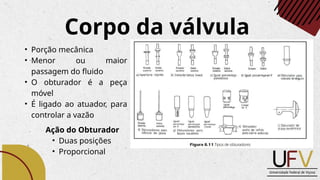

- 18. Corpo da válvula •Porção mecânica • Menor ou maior passagem do fluido • O obturador é a peça móvel • É ligado ao atuador, para controlar a vazão Ação do Obturador • Duas posições • Proporcional

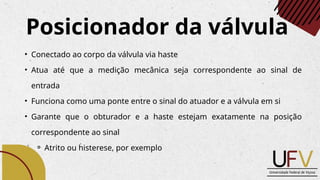

- 19. Posicionador da válvula •Conectado ao corpo da válvula via haste • Atua até que a medição mecânica seja correspondente ao sinal de entrada • Funciona como uma ponte entre o sinal do atuador e a válvula em si • Garante que o obturador e a haste estejam exatamente na posição correspondente ao sinal ⚬ Atrito ou histerese, por exemplo

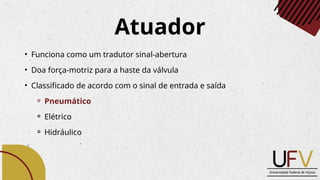

- 20. • Funciona comoum tradutor sinal-abertura • Doa força-motriz para a haste da válvula • Classificado de acordo com o sinal de entrada e saída ⚬ Pneumático ⚬ Elétrico ⚬ Hidráulico Atuador
- 21. Atuador Atuador Elétrico AtuadorHidráulico Fonte: Firgelli Automations Fonte: UFPR

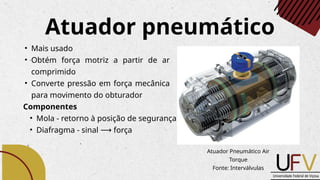

- 22. • Mais usado •Obtém força motriz a partir de ar comprimido • Converte pressão em força mecânica para movimento do obturador Atuador pneumático Atuador Pneumático Air Torque Fonte: Interválvulas Componentes • Mola - retorno à posição de segurança • Diafragma - sinal força ⟶

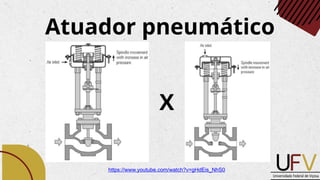

- 23.

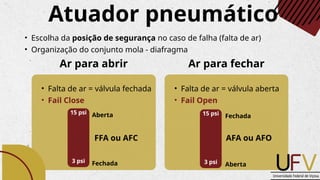

- 24. Atuador pneumático • Faltade ar = válvula fechada • Fail Close Ar para abrir Ar para fechar • Escolha da posição de segurança no caso de falha (falta de ar) • Organização do conjunto mola - diafragma • Falta de ar = válvula aberta • Fail Open 15 psi 3 psi Fechada Aberta 15 psi 3 psi Fechada Aberta FFA ou AFC AFA ou AFO
- 25.

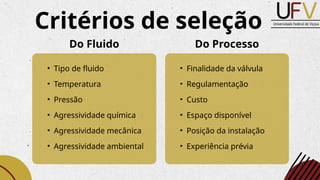

- 26. Critérios de seleção •Tipo de fluido • Temperatura • Pressão • Agressividade química • Agressividade mecânica • Agressividade ambiental Do Fluido Do Processo • Finalidade da válvula • Regulamentação • Custo • Espaço disponível • Posição da instalação • Experiência prévia

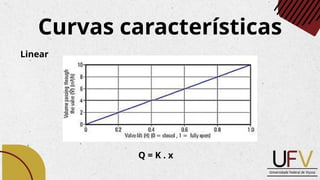

- 27.

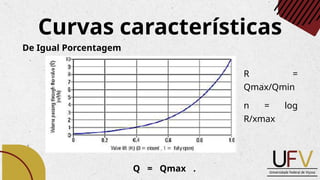

- 28. Curvas características De IgualPorcentagem Q = Qmax . R = Qmax/Qmin n = log R/xmax

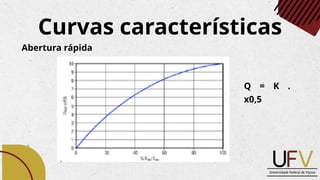

- 29. Curvas características Abertura rápida Q= K . x0,5
- 30. • Sensibilidade Unitária:variação em % da vazão para variação unitária na abertura da válvula • Rangeabilidade (R): relação entre vazão máxima e mínima controláveis • Coeficiente de vazão: Quantidade de água que passa por uma determinada restrição em 1 minuto, com uma perda de carga 4,9 g/cm2 ⚬ Dimensionamento de válvula Conceitos gerais
