Turotest 2012

O catálogo apresenta a linha de produtos da Turotest para 2012, incluindo instrumentos agrícolas, industriais, náuticos e de outras aplicações. É dividido em seções para cada linha de produtos, com descrições e códigos dos instrumentos.

Incorporar apresentação

Baixar para ler offline
Linha Agrícola - OEM Linha Pesada Linha Manômetro Linha Naútica Linha Industrial Catálogo de Produtos 2012 Qualidade na medida certa 1
2
ÍNDICE Linha Agrícola OEM 4 Linha Agrícola 6 Linha Pesada 28 Linha Manômetro 41 Linha Industrial 43 Linha Náutica 45 Novidades 50 Lançamento 51 3

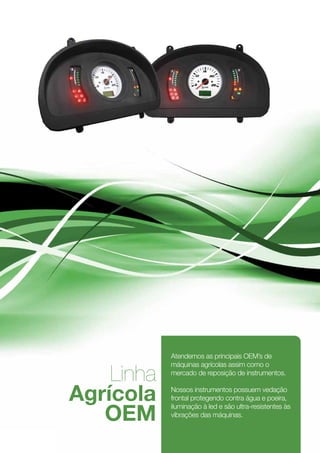

Atendemos as principais OEM’s de máquinas agrícolas assim como o Linha mercado de reposição de instrumentos. Agrícola Nossos instrumentos possuem vedação frontal protegendo contra água e poeira, OEM iluminação à led e são ultra-resistentes às vibrações das máquinas. 4

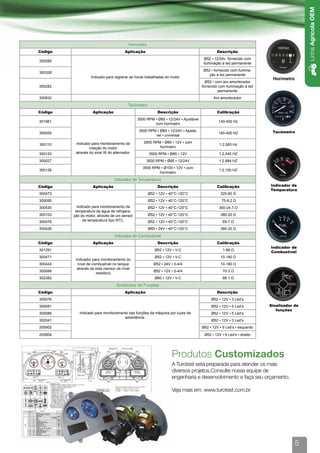

Linha Agrícola OEM Linha Agrícola Horímetro Código Aplicação Descrição Ø52 ▪ 12/24v fornecido com 300285 iluminação à led permanente Ø52 ▪ fornecido com ilumina- 300328 ção à led permanente Indicado para registrar as horas trabalhadas do motor Horímetro Ø52 ▪ com aro amortecedor 300282 fornecido com iluminação à led permanente 300832 Aro amortecedor Tacômetro Código Aplicação Descrição Calibração 3500 RPM ▪ Ø85 ▪ 12/24V ▪ Ajustável 301961 140-400 Hz com horímetro 3500 RPM ▪ Ø85 ▪ 12/24V ▪ Ajustá- Tacômetro 300055 140-400 HZ vel ▪ universal Indicado para monitoramento da 2800 RPM ▪ Ø85 ▪ 12V ▪ com 300110 1:2,083 Hz rotação do motor horímetro 300120 através do sinal W do alternador. 3500 RPM ▪ Ø85 ▪ 12V 1:2,045 HZ 300027 3500 RPM ▪ Ø85 ▪ 12/24V 1:2,884 HZ 3500 RPM ▪ Ø100 ▪ 12V ▪ com 300126 1:2,100 HZ horímetro Indicador de Temperatura Código Aplicação Descrição Calibração Indicador de Temparatura 300473 Ø52 ▪ 12V ▪ 40°C-120°C 325-60 Ω 300095 Ø52 ▪ 12V ▪ 40°C-120°C 75-8,2 Ω 300430 Indicado para monitoramento da Ø52 ▪ 12V ▪ 40°C-120°C 300-24,7 Ω temperatura da água de refrigera- 300103 ção do motor, através de um sensor Ø52 ▪ 12V ▪ 40°C-120°C 380-20 Ω 300476 de temperatura tipo NTC. Ø52 ▪ 12V ▪ 40°C-120°C 69-7 Ω 300426 Ø60 ▪ 24V ▪ 40°C-120°C 380-20 Ω Indicador de Combustível Código Aplicação Descrição Calibração Indicador de 301291 Ø52 ▪ 12V ▪ V-C 1-88 Ω Combustível 300471 Ø52 ▪ 12V ▪ V-C 10-180 Ω Indicador para monitoramento do 300424 nível de combustível no tanque Ø52 ▪ 24V ▪ 0-4/4 10-180 Ω através da bóia (sensor de nível 300088 Ø52 ▪ 12V ▪ 0-4/4 70-3 Ω resistivo) 302382 Ø60 ▪ 12V ▪ V-C 88-1 Ω Sinalizador de Funções Código Aplicação Descrição 300076 Ø52 ▪ 12V ▪ 3 Led’s 300081 Ø52 ▪ 12V ▪ 5 Led’s Sinalizador de funções 300086 Indicado para monitoramento das funções da máquina por luzes de Ø52 ▪ 12V ▪ 5 Led’s advertência. 302041 Ø52 ▪ 12V ▪ 3 Led’s 205902 Ø52 ▪ 12V ▪ 9 Led’s ▪ esquerdo 205904 Ø52 ▪ 12V ▪ 9 Led’s ▪ direito Produtos Customizados A Turotest está preparada para atender os mais diversos projetos.Consulte nossa equipe de engenharia e desenvolvimento e faça seu orçamento. Veja mais em: www.turotest.com.br 5

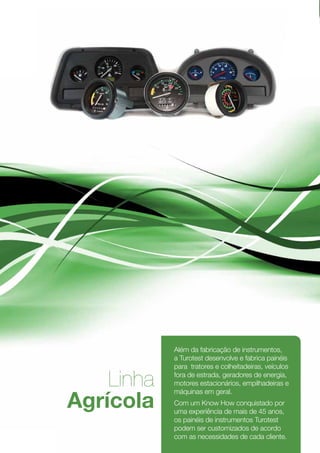

Além da fabricação de instrumentos, a Turotest desenvolve e fabrica painéis para tratores e colheitadeiras, veículos Linha fora de estrada, geradores de energia, motores estacionários, empilhadeiras e Agrícola máquinas em geral. Com um Know How conquistado por uma experiência de mais de 45 anos, os painéis de instrumentos Turotest podem ser customizados de acordo com as necessidades de cada cliente. 6

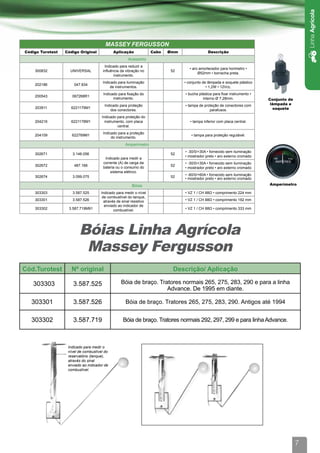

Linha Agrícola Massey Fergusson Código Turotest Código Original Aplicação Cabo Ømm Descrição Acessório Indicado para reduzir a ▪ aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Ø52mm • borracha preta. instrumento. Indicado para iluminação ▪ conjunto de lâmpada e soquete plástico 202186 047.834 de instrumentos. • 1,2W • 12Vcc. Indicado para fixação do ▪ bucha plástica para fixar instrumento ▪ 200543 067268R1 instrumento. interno Ø 7,28mm. Conjunto de Indicado para proteção ▪ tampa de proteção de conectores com lâmpada e 203911 6221179M1 soquete dos conectores. parafusos. Indicado para proteção do 204216 6221178M1 instrumento, com placa ▪ tampa inferior com placa central. central. Indicado para a proteção 204109 622769M1 ▪ tampa para proteção regulável. do instrumento. Amperímetro • -30/0/+30A • fornecido sem iluminação 302671 3.146.056 52 • mostrador preto • aro externo cromado Indicado para medir a corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação 302672 487.166 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. • -60/0/+60A • fornecido sem iluminação 302674 3.099.075 52 • mostrador preto • aro externo cromado Bóias Amperímetro 303303 3.587.525 Indicado para medir o nível • VZ 1 / CH 88Ω • comprimento 224 mm de combustível do tanque, 303301 3.587.526 através de sinal resistivo • VZ 1 / CH 88Ω • comprimento 192 mm enviado ao indicador de 303302 3.587.719M91 combustível. • VZ 1 / CH 88Ω • comprimento 333 mm Bóias Linha Agrícola Massey Fergusson Cód.Turotest Nº original Descrição/ Aplicação 303303 3.587.525 Bóia de braço. Tratores normais 265, 275, 283, 290 e para a linha Advance. De 1995 em diante. 303301 3.587.526 Bóia de braço. Tratores 265, 275, 283, 290. Antigos até 1994 303302 3.587.719 Bóia de braço. Tratores normais 292, 297, 299 e para linha Advance. Indicado para medir o nível de combustível do reservatório (tanque), através do sinal enviado ao indicador de combustível. 7
Linha Agrícola Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 2.833.020, Indicado para registrar as 300285 52 led permanente • mostrador preto • aro UNIVERSAL horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Horímetro com Aro 3.146.876, • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação Amortecedor 301155 52 verde permanente • mostrador preto • 039.276, 039.764 aro externo zincado branco • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 302381 062.783 60 verde permanente • mostrador preto • aro externo zincado branco • VZ(88Ω) - CH(1Ω) • 12Vcc • iluminação 302382 069.105 Indicado para monitora- 60 verde permanente • mostrador preto • mento do nível de combus- aro externo zincado branco tível no tanque através do • 0(1Ω) - 1(88Ω) • 12Vcc • iluminação 302384 6218011 sinal emitido pela bóia. 60 branca permanente • mostrador preto • aro externo nylon preto • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 303081 6218011M1 60 verde permanente • mostrador preto • aro externo zincado branco • VZ(88Ω) - CH(1Ω) • 12Vcc • iluminação 303083 6221777M1 60 verde permanente • mostrador preto • aro externo zincado branco Indicador Elétrico de Temperatura Indicador Elétrico de 035.803, • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- Combustível 300453 3.147.422, 52 minação verde permanente • mostrador 2.801.716 preto • aro externo nylon preto • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300473 3.099.501 52 minação verde permanente • mostrador preto • aro externo nylon preto • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 3.148.821, 301024 52 minação verde permanente • mostrador 051.612 preto • aro externo nylon preto Indicado para monitora- • 40°C(360Ω) - 120°C(70Ω) • 12Vcc • ilu- mento da temperatura, 302383 062.782 60 minação verde permanente • mostrador através de sensor de preto • aro externo zincado branco temperatura. • 40°C(360Ω) - 120°C(70Ω) • 12Vcc • ilu- 302385 6.217.998 60 minação verde permanente • mostrador preto • aro externo zincado branco • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • ilu- 300477 1.175.325.588.00 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de • 40°C(360Ω) - 110°C(70Ω) • 12Vcc • ilu- Temperatura 303082 6217998M1 60 minação verde permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água • 40°C- 110°C • fornecido sem ilumi- 3.146.052, nação • mostrador preto • aro externo 302401 1,15m 52 3.148.822 zincado branco • rosca 5/8” 18UNF • cabo 1,15m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302418 487.211, 980.781 1,60m 52 zincado branco • rosca 5/8” 18UNF • cabo 1,60m • 40°C- 110°C • fornecido sem ilumina- 302419 489.766, 2.801.540 Indicado para monitora- 1,85m 52 ção • mostrador preto • aro externo nylon mento da temperatura da preto • rosca 5/8” 18UNF • cabo 1,85m água de refrigeração do motor, não necessita de • 40°C- 110°C • fornecido sem ilumi- alimentação ou sensor. nação • mostrador preto • aro externo 302424 UNIVERSAL 4,00m 52 Indicador zincado branco • rosca 5/8” 18UNF • Mecânico de cabo 4,0m Temperatura • 40°C- 110°C • fornecido sem ilumi- da Água nação • mostrador preto • aro externo 302427 1.431.303 3,60m 52 zincado branco • rosca 5/8” 18UNF • cabo 3,60m • 40°C- 110°C • fornecido sem ilumina- 302428 035.367 1,65m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 1,65m 8

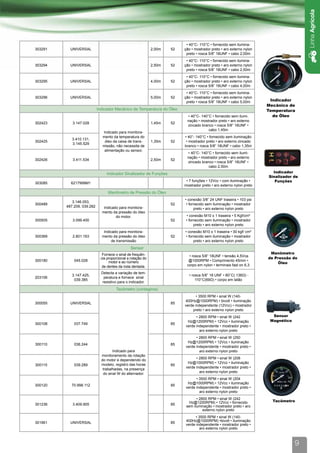

Linha Agrícola • 40°C- 110°C • fornecido sem ilumina- 303291 UNIVERSAL 2,00m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 2,00m • 40°C- 110°C • fornecido sem ilumina- 303294 UNIVERSAL 2,50m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 2,50m • 40°C- 110°C • fornecido sem ilumina- 303295 UNIVERSAL 4,00m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 4,00m • 40°C- 110°C • fornecido sem ilumina- 303296 UNIVERSAL 5,00m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 5,00m Indicador Mecânico de Indicador Mecânico de Temperatura do Óleo Temperatura • 40°C- 140°C • fornecido sem ilumi- do Óleo nação • mostrador preto • aro externo 302423 3.147.028 1,45m 52 zincado branco • rosca 5/8” 18UNF • cabo 1,45m Indicado para monitora- mento da temperatura do • 40°- 140°C • fornecido sem iluminação 3.410.131, 302425 óleo da caixa de trans- 1,35m 52 • mostrador preto • aro externo zincado 3.145.529 missão, não necessita de branco • rosca 5/8” 18UNF • cabo 1,35m alimentação ou sensor. • 40°C- 140°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302426 3.411.534 2,50m 52 zincado branco • rosca 5/8” 18UNF • cabo 2,50m Indicador Sinalizador de Funções Indicador Sinalizador de • 7 funções • 12Vcc • com iluminação • Funções 303085 6217999M1 mostrador preto • aro externo nylon preto Manômetro de Pressão do Óleo • conexão 3/8” 24 UNF traseira • 103 psi 3.146.053, 300489 52 • fornecido sem iluminação • mostrador 487.209, 039.282 Indicado para monitora- preto • aro externo nylon preto mento da pressão do óleo do motor. • conexão M10 x 1 traseira • 5 Kgf/cm² 300505 3.099.400 52 • fornecido sem iluminação • mostrador preto • aro externo nylon preto Indicado para monitora- • conexão M10 x 1 traseira • 30 kgf/ cm² 300369 2.801.163 mento da pressão do óleo 52 • fornecido sem iluminação • mostrador de transmissão preto • aro externo nylon preto Sensor Fornece o sinal de frequên- Manômetro • rosca 5/8” 18UNF • tensão 4,5Vca cia proporcional a rotação do de Pressão do 300180 045.028 motor e ao número @1000RPM • Comprimento 45mm • Óleo de dentes da roda dentada. corpo em nylon • terminais fast on 6,3 Detecta a variação de tem- 3.147.425, • rosca 5/8” 18 UNF • 80°C( 136Ω) - 203106 peratura e fornece sinal 039.385 110°C(69Ω) • corpo em latão resistivo para o indicador. Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 2800 RPM • sinal W (242 Sensor Hz@1200RPM) • 12Vcc • iluminação Magnético 300108 037.749 85 verde independente • mostrador preto • aro externo nylon preto • 2800 RPM • sinal W (250 Hz@1200RPM) • 12Vcc • iluminação 300110 036.244 85 verde independente • mostrador preto • Indicado para aro externo nylon preto monitoramento da rotação do motor e dependendo do • 2800 RPM • sinal W (208 modelo, registro das horas Hz@1000RPM) • 12Vcc • iluminação 300115 039.289 85 trabalhadas, na presença verde independente • mostrador preto • do sinal W do alternador. aro externo nylon preto • 3500 RPM • sinal W (204 Hz@1000RPM) • 12Vcc • iluminação 300120 70.998.112 85 verde independente • mostrador preto • aro externo nylon preto • 2800 RPM • sinal W (242 Hz@1200RPM) • 12Vcc • fornecido Tacômetro 301236 3.409.905 85 sem iluminação • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto 9

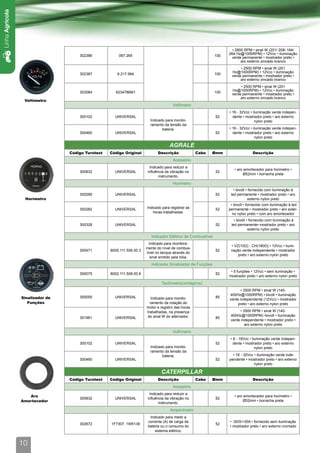

Linha Agrícola • 2800 RPM • sinal W (201/ 208/ 164/ 264 Hz@1000RPM) • 12Vcc • iluminação 302386 067.265 100 verde permanente • mostrador preto • aro externo zincado branco • 2500 RPM • sinal W (201 Hz@1000RPM) • 12Vcc • iluminação 302387 6.217.994 100 verde permanente • mostrador preto • aro externo zincado branco • 2500 RPM • sinal W (201 Hz@1000RPM) • 12Vcc • iluminação 303084 6234786M1 100 verde permanente • mostrador preto • aro externo zincado branco Voltímetro Voltímetro • 16 - 32Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto AGRALE Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Ø52mm • borracha preta instrumento. Horímetro • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro Horímetro externo nylon preto • bivolt • fornecido com iluminação à led 300282 UNIVERSAL Indicado para registrar as 52 permanente • mostrador preto • aro exter- horas trabalhadas. no nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente• mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para monitora- • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumi- mento do nível de combus- 300471 8005.111.506.00.3 52 nação verde independente • mostrador tível no tanque através do preto • aro externo nylon preto sinal emitido pela bóia. Indicador Sinalizador de Funções • 5 funções • 12Vcc • sem iluminação • 300075 8002.111.508.00.6 52 mostrador preto • aro externo nylon preto Tacômetro(contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação Sinalizador de 300055 UNIVERSAL Indicado para monito- 85 verde independente (12Vcc) • mostrador Funções ramento da rotação do preto • aro externo nylon preto motor e registro das horas trabalhadas, na presença • 3500 RPM • sinal W (140- do sinal W do alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde inde- 300460 UNIVERSAL 52 pendente • mostrador preto • aro externo nylon preto CATERPILLAR Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a Aro ▪ aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Amortecedor Ø52mm • borracha preta instrumento. Amperímetro Indicado para medir a corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação 302672 1F7307, 1W5138 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. 10

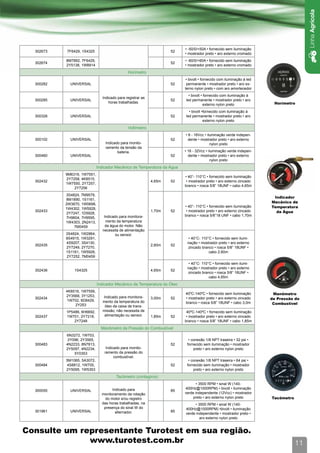

Linha Agrícola • -50/0/+50A • fornecido sem iluminação 302673 7F6429, 1S4325 52 • mostrador preto • aro externo cromado 8M7892, 7F6429, • -60/0/+60A • fornecido sem iluminação 302674 52 2Y5138, 1W8914 • mostrador preto • aro externo cromado Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. Horímetro externo nylon preto • bivolt •fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água 9M6316, 1W7551, • 40°- 110°C • fornecido sem iluminação 2Y7258, 4K8515, 302432 4,65m 52 • mostrador preto • aro externo zincado 1W7550, 2Y7257, branco • rosca 5/8” 18UNF • cabo 4,65m 2Y7256 3S4824, 7M9579, Indicador 8M1890, 1S1161, 2W3670, 1W0698, Mecânico de • 40°- 110°C • fornecido sem iluminação Temperatura 1W4302, 1W5928, 302433 1,70m 52 • mostrador preto • aro externo zincado da Água 2Y7247, 1D5928, Indicado para monitora- branco • rosca 5/8”18 UNF • cabo 1,70m 7H9604, 7H9595, 1W4303, 2N2413, mento da temperatura 7M0459 da água do motor. Não necessita de alimentação 3S4824, 1W2864, ou sensor. 8S4915, 1W3291, • 40°C- 110°C • fornecido sem ilumi- 4S9207, 3S4130, nação • mostrador preto • aro externo 302435 2,60m 52 2Y7249, 2Y7270, zincado branco • rosca 5/8” 18UNF • 1S1161, 1W5928, cabo 2,60m 2Y7252, 7M0459 • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302436 1S4325 4,65m 52 zincado branco • rosca 5/8” 18UNF • cabo 4,65m Indicador Mecânico de Temperatura do Óleo 4K8516, 1W7556, 40ºC-140ºC • fornecido sem iluminação Manômetro 2Y3568, 3Y1253, Indicado para monitora- 302434 3,00m 52 • mostrador preto • aro externo zincado de Pressão do 1W702, 6D8429, mento da temperatura do branco • rosca 5/8” 18UNF • cabo 3,0m Combustível 2Y253 óleo da caixa de trans- 1P5486, 6H6692, missão, não necessita de 40ºC-140ºC • fornecido sem iluminação 302437 1W701, 2Y7218, alimentação ou sensor. 1,85m 52 • mostrador preto • aro externo zincado 2Y7248 branco • rosca 5/8” 18UNF • cabo 1,85m Manômetro de Pressão do Combustível 6N3272, 1W703, 2Y096, 2Y3565, • conexão 1/8 NPT traseira • 32 psi • 300483 4N2233, 8N7813, 52 fornecido sem iluminação • mostrador 2Y5097, 4N2234, Indicado para monito- preto • aro externo nylon preto 5Y0353 ramento da pressão do combustível. 5M1065, 5A3072, • conexão 1/8 NPT traseira • 64 psi • 300484 4S8812, 1W705, 52 fornecido sem iluminação • mostrador 2Y5095, 1W5353 preto • aro externo nylon preto Tacômetro (contagiros) • 3500 RPM • sinal W (140- Indicado para 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 monitoramento da rotação verde independente (12Vcc) • mostrador do motor e/ou registro preto • aro externo nylon preto Tacômetro das horas trabalhadas, na • 3500 RPM • sinal W (140- presença do sinal W do 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL alternador. 85 verde independente • mostrador preto • aro externo nylon preto Consulte um representante Turotest em sua região. www.turotest.com.br 11

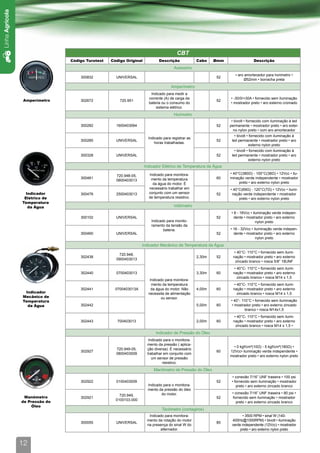

Linha Agrícola CBT Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório ▪ aro amortecedor para horimetro • 300832 UNIVERSAL 52 Ø52mm • borracha preta Amperímetro Indicado para medir a corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação Amperímetro 302672 720.951 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à led 300282 1600403064 52 permanente • mostrador preto • aro exter- no nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- 720.948-05, 300461 mento da temperatura 60 minação verde independente • mostrador 0800403013 da água do motor. É preto • aro externo nylon preto necessário trabalhar em • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • ilumi- Indicador 300476 2500403013 conjunto com um sensor 52 nação verde independente • mostrador Elétrico de de temperatura resistivo. preto • aro externo nylon preto Temperatura da Água Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água • 40°C- 110°C • fornecido sem ilumi- 720.948, 302438 2,30m 52 nação • mostrador preto • aro externo 0900403013 zincado branco • rosca 5/8” 18UNF • 40°C- 110°C • fornecido sem ilumi- 302440 0700403013 3,30m 60 nação • mostrador preto • aro externo zincado branco • rosca M14 x 1,5 Indicado para monitora- mento da temperatura • 40°C- 110°C • fornecido sem ilumi- 302441 0700403013A da água do motor. Não 4,00m 60 nação • mostrador preto • aro externo Indicador necessita de alimentação zincado branco • rosca M14 x 1,5 Mecânico de ou sensor. Temperatura • 40°- 110°C • fornecido sem iluminação da Água 302442 5,00m 60 • mostrador preto • aro externo zincado branco • rosca M14x1,5 • 40°C- 110°C • fornecido sem ilumi- 302443 700403013 2,00m 60 nação • mostrador preto • aro externo zincado branco • rosca M14 x 1,5 • Indicador de Pressão do Óleo Indicado para o monitora- mento da pressão ( aplica- • 0 kgf/cm²(10Ω) - 5 kgf/cm²(180Ω) • 720.949-05, ção diversa). É necessário 302927 60 12Vcc• iluminação verde independente • 0800403009 trabalhar em conjunto com mostrador preto • aro externo nylon preto um sensor de pressão resistivo. Manômetro de Pressão do Óleo • conexão 7/16” UNF traseira • 100 psi 302922 0100403009 52 • fornecido sem iluminação • mostrador Indicado para o monitora- preto • aro externo zincado branco mento da pressão do óleo do motor. • conexão 7/16” UNF traseira • 80 psi • 720.949, Manômetro 302921 52 fornecido sem iluminação • mostrador 0100103.000 de Pressão do preto • aro externo zincado branco Óleo Tacômetro (contagiros) Indicado para monitora- • 3500 RPM • sinal W (140- mento da rotação do motor 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 na presença do sinal W do verde independente (12Vcc) • mostrador alternador. preto • aro externo nylon preto 12

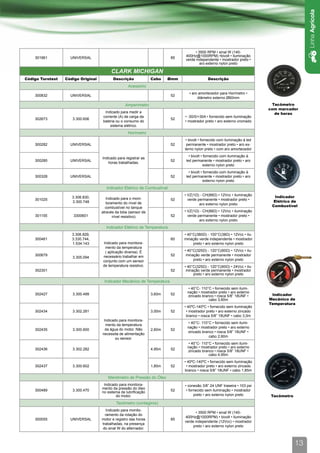

Linha Agrícola • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto CLARK MICHIGAN Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório ▪ aro amortecedor para Horímetro • 300832 UNIVERSAL 52 diâmetro externo Ø60mm Amperímetro Tacômetro com marcador Indicado para medir a de horas corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação 302673 3.300.606 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação Indicador 3.306.830, Indicado para o moni- 301025 52 verde permanente • mostrador preto • Elétrico de 3.300.748 toramento do nível de aro externo nylon preto Combustível combustível no tanque através da bóia (sensor de • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 301155 3300601 nível resistivo) 52 verde permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura 3.306.829, • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- 300461 3.330.744, 60 minação verde independente • mostrador 1.534.143 Indicado para monitora- preto • aro externo nylon preto mento da temperatura ( aplicação diversa). É • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300679 necessário trabalhar em 52 minação verde permanente • mostrador 3.305.094 conjunto com um sensor preto • aro externo nylon preto de temperatura resistivo. • 40°C(325Ω) - 120°C(60Ω) • 24Vcc • ilu- 302301 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302427 3.300.499 3,60m 52 Indicador zincado branco • rosca 5/8” 18UNF • cabo 3,60m Mecânico de Temperatura • 40ºC-140ºC • fornecido sem iluminação 302434 3.302.281 3,00m 52 • mostrador preto • aro externo zincado branco • rosca 5/8” 18UNF • cabo 3,0m Indicado para monitora- • 40°C- 110°C • fornecido sem ilumi- mento da temperatura nação • mostrador preto • aro externo 302435 3.300.600 da água do motor. Não 2,60m 52 zincado branco • rosca 5/8” 18UNF • necessita de alimentação cabo 2,60m ou sensor. • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302436 3.302.282 4,95m 52 zincado branco • rosca 5/8” 18UNF • cabo 4,95m • 40ºC-140ºC • fornecido sem iluminação 302437 3.300.602 1,85m 52 • mostrador preto • aro externo zincado branco • rosca 5/8” 18UNF • cabo 1,85m Manômetro de Pressão do Óleo Indicado para monitora- • conexão 3/8” 24 UNF traseira • 103 psi mento da pressão do óleo 300489 3.300.470 52 • fornecido sem iluminação • mostrador no sistema de lubrificação do motor. preto • aro externo nylon preto Tacômetro Tacômetro (contagiros) Indicado para monito- • 3500 RPM • sinal W (140- ramento da rotação do 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL motor e registro das horas 85 verde independente (12Vcc) • mostrador trabalhadas, na presença preto • aro externo nylon preto do sinal W do alternador. 13
Linha Agrícola • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (100- 630Hz@1000RPM) •bivolt • iluminação 302571 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Indicador Elétrico de Voltagem Indicador Elétrico de • 16 - 32Vcc • iluminação verde indepen- Voltagem 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto CNH Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Ø52mm • borracha preta instrumento. Indicado para iluminação • conjunto de lâmpada e soquete plástico 202186 9578035 de instrumentos. • 1,2W • 12V Indicado para iluminação • conjunto de lâmpada e soquete plástico 202187 00135833 de instrumentos marítimos. • 1,2W • 24V Horímetro Conjunto de • Ø52mm • bivolt • fornecido com lâmpada e so- 300275 148677A1 52 iluminação à led permanente • mostrador quete plástico preto • aro externo zincado branco 758312, UNIVER- • bivolt • fornecido com iluminação à led 300282 52 permanente • mostrador preto • aro ex- SAL terno nylon preto • com aro amortecedor E158967, UNI- • bivolt • fornecido com iluminação à 300285 52 led permanente • mostrador preto • aro VERSAL externo nylon preto Indicado para registrar as horas trabalhadas. • bivolt • fornecido com iluminação à 300300 00136086 52 led permanente • mostrador preto • aro externo nylon preto • 12Vcc • fornecido com iluminação à 300326 FONN 10951AAN 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Horímetro • VZ(88Ω) - CH(1Ω) • 12Vcc • iluminação 300092 00758313 52 verde permanente • mostrador preto • aro externo nylon preto • 0(10Ω) - 4/4(180Ω) • 24Vcc • ilumina- E157486, E97385, 300424 52 ção verde independente • mostrador 146920A1 preto • aro externo nylon preto • 0(70Ω) - 4/4(3Ω) • 24Vcc • iluminação 00137025, Indicado para o moni- 300450 52 verde independente • mostrador preto • 75253089 toramento do nível de aro externo nylon preto combustível no tanque através da bóia (sensor de • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumi- 300471 E-60 296 nível resistivo). 52 nação verde independente • mostrador preto • aro externo nylon preto • VZ(5Ω) - CH(184Ω) • 12Vcc • ilumina- 300764 E157481, E97354 52 ção verde permanente • mostrador preto • aro externo nylon preto • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 301025 52 verde permanente • mostrador preto • aro externo nylon preto Indicador Indicador Elétrico de Temperatura da Água Elétrico de • 40°C(1470Ω) - 120°C(99Ω) • 12Vcc • Combustível 00758314, 300091 52 iluminação verde permanente • mostra- 87471472 Indicado para monitora- dor preto • aro externo nyon preto mento da temperatura, através de sensor de • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • ilumi- 300476 00908505 temperatura. 52 nação verde independente • mostrador preto • aro externo nylon preto 14

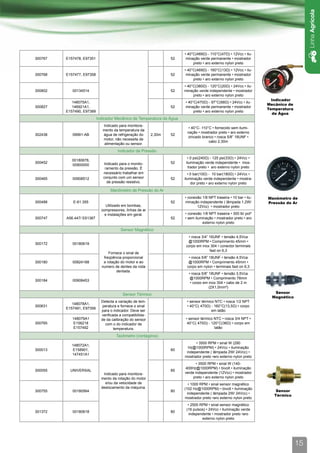

Linha Agrícola • 40°C(469Ω) - 110°C(47Ω) • 12Vcc • ilu- 300767 E157478, E97351 52 minação verde permanente • mostrador preto • aro externo nylon preto • 40°C(469Ω) - 160°C(13Ω) • 12Vcc • ilu- 300768 E157477, E97358 52 minação verde permanente • mostrador preto • aro externo nylon preto • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • ilu- 300802 00134514 52 minação verde independente • mostrador preto • aro externo nylon preto Indicador 148075A1, • 40°C(470Ω) - 97°C(68Ω) • 24Vcc • ilu- Mecânico de 300827 146921A1, 52 minação verde permanente • mostrador Temperatura E157490, E97389 preto • aro externo nylon preto da Água Indicador Mecânico de Temperatura da Água Indicado para monitora- • 40°C- 110°C • fornecido sem ilumi- mento da temperatura da nação • mostrador preto • aro externo 302438 09991-AB água de refrigeração do 2,30m 52 zincado branco • rosca 5/8” 18UNF • motor, não necessita de cabo 2,30m alimentação ou sensor. Indicador de Pressão • 0 psi(240Ω) - 125 psi(33Ω) • 24Vcc • 00180678, 300452 Indicado para o monito- 52 iluminação verde independente • mos- 00900000 ramento da pressão. É trador preto • aro externo nylon preto necessário trabalhar em • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • 300465 00908512 conjunto com um sensor 52 iluminação verde independente • mostra- de pressão resistivo. dor preto • aro externo nylon preto Manômetro de Pressão do Ar • conexão 1/8 NPT traseira • 10 bar • ilu- Manômetro de 300488 E-61.355 52 minação independente ( lâmpada 1,2W/ Pressão do Ar Utilizado em bombas, 12Vcc) • mostrador preto compressores, linhas de ar e instalações em geral. • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 A56.447/ E61387 52 • sem iluminação • mostrador preto • aro externo nylon preto Sensor Magnético • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Comprimento 45mm • 300172 00180619 corpo em inox 304 • conector terminais fast on 6,3 Fornece o sinal de freqüência proporcional • rosca 5/8” 18UNF • tensão 4,5Vca 300180 00824188 a rotação do motor e ao @1000RPM • Comprimento 45mm • numero de dentes da roda corpo em nylon • terminais fast on 6,3 dentada. • rosca 5/8” 18UNF • tensão 3,5Vca @1000RPM • Comprimento 78mm 300184 00908453 • corpo em inox 304 • cabo de 2 m (2X1,0mm²) Sensor Térmico Sensor Magnético Detecta a variação de tem- • sensor térmico NTC • rosca 1/2 NPT 148078A1, 300631 peratura e fornece o sinal • 40°C( 470Ω) - 160°C(13,5Ω) • corpo E157491, E97356 para o indicador. Deve ser em latão verificada a compatibilida- 148079A1 de da calibração do sensor • sensor térmico NTC • rosca 3/4 NPT • 300765 E156218 com o do indicador de 40°C( 470Ω) - 120°C(36Ω) • corpo em E157492 temperatura. latão Tacômetro (contagiros) • 3500 RPM • sinal W (290 148072A1, Hz@1000RPM) • 24Vcc • iluminação 300013 E158901, 60 independente ( lâmpada 2W/ 24Vcc) • 147451A1 mostrador preto •aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto e/ou da velocidade de • 1000 RPM • sinal sensor magnético deslocamento da máquina. (102 Hz@1000RPM) • bivolt • iluminação 300755 00180564 80 Sensor independente ( lâmpada 2W/ 24Vcc) • Térmico mostrador preto •aro externo nylon preto • 2500 RPM • sinal sensor magnético (16 pulsos) • 24Vcc • iluminação verde 301372 00180618 80 independente • mostrador preto •aro externo nylon preto 15
Linha Agrícola • 3000 RPM • sinal W (140- 400 Hz@1000RPM) • 24Vcc • iluminação 301403 00180861 80 independente ( lâmpada 2W/ 24Vcc) • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (289 Hz@1000RPM) • 12Vcc • iluminação 301911 145155A1 80 verde permanente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • Tacômetro aro externo nylon preto • 3000 RPM • sinal W (204 Hz@1000RPM) • 24Vcc • iluminação 301991 908593 85 verde independente • mostrador preto • aro externo nylon preto • 240Hz@1200RPM / 879Hz@30Km/h • sinal sensor magnético • 12Vcc • ilumina- 302331 9578037 80 ção verde permanente • mostrador preto • aro externo nylon preto • 240Hz@1200 RPM / 577Hz@30 Km/h • sinal sensor magnético • 12Vcc • ilumina- 302371 84991164 80 ção verde permanente • mostrador preto • aro externo nylon preto • 4 Km/h • sinal sensor magnético (73 Hz = 1 Km/h) • 24Vcc • iluminação verde 301068 00180565 80 independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- Voltímetro 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto DRESSER - KOMATSU Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para Horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Amperímetro 13006B2110, • -30/0/+30A • fornecido sem iluminação 302672 52 B1710 • mostrador preto • aro externo cromado Indicado para medir a 14406B3210, • -50/0/+50A • fornecido sem iluminação 302673 corrente (A) de carga da 52 B2350 • mostrador preto • aro externo cromado bateria ou o consumo do Amperímetro 14406B3210, sistema elétrico. • -50/0/+50A • fornecido sem iluminação 302721 52 B2350B • mostrador preto • aro externo preto Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- mento da temperatura, 300461 60 minação verde independente • mostrador através de sensor de preto • aro externo nylon preto temperatura. Indicador Mecânico de Temperatura da Água Horímetro Indicado para o monitora- mento da temperatura da • 40°C- 110°C • fornecido sem ilumi- 144.06.B3220, 302930 água de refrigeração do 1,00m 52 nação • mostrador preto • aro externo 144.06.B2360 zincado branco • rosca M16 x 1,5 motor, não necessita de alimentação ou sensor. 16
Linha Agrícola • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302931 144.06.B5630 1,15m 52 zincado branco • rosca M16 x 1,5 • Cabo 1,15m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302932 144.06.B1110 1,50m 52 zincado branco • rosca M16 x 1,5 • Cabo 1,50m Indicador Mecânico de Temperatura do Óleo • 40ºC-140ºC • fornecido sem iluminação 144.06.B3240, Indicado para monitora- 302933 1,70m 52 • mostrador preto • aro externo zincado 144.06.B2390 mento da temperatura do branco • rosca M16 x 1,5 • Cabo 1,70m óleo da caixa de trans- Indicador missão, não necessita de • 40ºC-140ºC • fornecido sem iluminação Mecânico de 302934 154.06.B1120 alimentação ou sensor. 2,00m 52 • mostrador preto • aro externo zincado Temperatura branco • rosca M16 x 1,5 • Cabo 2,0m do Óleo Manômetro de Pressão do Óleo • conexão M12 x 1,5 traseira • 10 bar • 300503 UNIVERSAL 60 fornecido sem iluminação • mostrador Indicado para monitora- preto • aro externo nylon preto mento da pressão do óleo 144.06.B3231, do motor. • conexão M10 x 1 traseira • 103 psi • 302926 144.06.B2370, 52 fornecido sem iluminação • mostrador 144.06.B3230 preto • aro externo zincado branco Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 Manômetro verde independente • mostrador preto • de Pressão do aro externo nylon preto Óleo Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto DYNAPAC Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Horímetro • bivolt • fornecido com iluminação à led Aro 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- Amortecedor terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para monitora- • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação mento do nível de combus- 300088 394244 (SIMILAR) 52 verde independente • mostrador preto • tível no tanque através do aro externo nylon preto sinal emitido pela bóia. Tacômetro (contagiros) Indicado para monito- • 3500 RPM • sinal W (140- ramento da rotação do 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL motor e registro das horas 85 verde independente (12Vcc) • mostrador trabalhadas, na presença preto • aro externo nylon preto Indicador do sinal W do alternador. Elétrico de • 3500 RPM • sinal W (140- Combustível 400Hz@1000RPM) •bivolt • iluminação 301961 266625-C 85 verde independente • mostrador preto • aro externo nylon preto 17

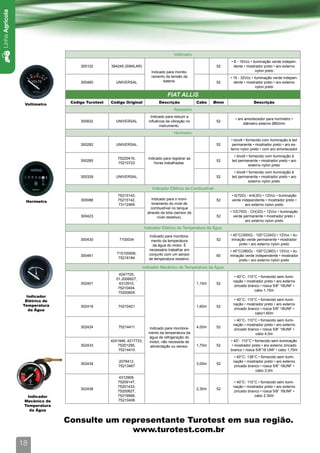

Linha Agrícola Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 394245 (SIMILAR) 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL bateria. 52 dente • mostrador preto • aro externo nylon preto FIAT ALLIS Código Turotest Código Original Descrição Cabo Ømm Descrição Voltímetro Acessório Indicado para reduzir a • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 75220416, Indicado para registrar as 300285 52 led permanente • mostrador preto • aro 75210722 horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível 75215143, • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação 300088 75215142, Indicado para o moni- 52 verde independente • mostrador preto • Horímetro 73112469 toramento do nível de aro externo nylon preto combustível no tanque através da bóia (sensor de • VZ(70Ω) - CH(3Ω) • 12Vcc • iluminação 300423 nível resistivo). 52 verde permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(300Ω) - 120°C(24Ω) • 12Vcc • ilu- 300430 7100034 mento da temperatura 52 minação verde permanente • mostrador da água do motor. É preto • aro externo nylon preto necessário trabalhar em • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- 715105506, conjunto com um sensor 300461 60 minação verde independente • mostrador 75216184 de temperatura resistivo. preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água 4247725, • 40°C- 110°C • fornecido sem ilumi- 01.2006627, nação • mostrador preto • aro externo 302401 4312910, 1,15m 52 zincado branco • rosca 5/8” 18UNF • 75210404, cabo 1,15m 75200605 Indicador Elétrico de • 40°C- 110°C • fornecido sem ilumi- Temperatura nação • mostrador preto • aro externo 302418 74210421 1,60m 52 da Água zincado branco • rosca 5/8” 18UNF • cabo1,60m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302424 75214411 Indicado para monitora- 4,00m 52 zincado branco • rosca 5/8” 18UNF • mento da temperatura da cabo 4,0m água de refrigeração do 4241946, 4217723, motor, não necessita de • 40°- 110°C • fornecido sem iluminação 302433 75201295, alimentação ou sensor. 1,70m 52 • mostrador preto • aro externo zincado 75214410 branco • rosca 5/8”18 UNF • cabo 1,70m • 40°C- 138°C • fornecido sem ilumi- 2078412, nação • mostrador preto • aro externo 302434 3,00m 52 75213467 zincado branco • rosca 5/8” 18UNF • cabo 3,0m 4312908, 75209147, • 40°C- 110°C • fornecido sem ilumi- 75201433, nação • mostrador preto • aro externo 302438 2,30m 52 75200627, zincado branco • rosca 5/8” 18UNF • Indicador 75216968, cabo 2,30m Mecânico de 75210406 Temperatura da Água Consulte um representante Turotest em sua região. www.turotest.com.br 18

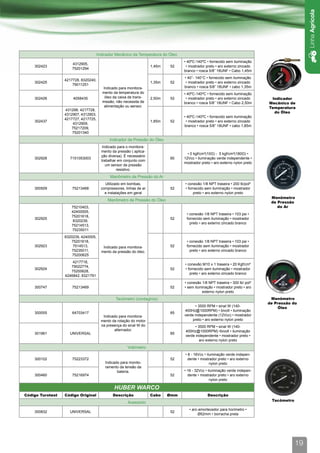

Linha Agrícola Indicador Mecânico da Temperatura do Óleo • 40ºC-140ºC • fornecido sem iluminação 4312905, 302423 1,45m 52 • mostrador preto • aro externo zincado 75201294 branco • rosca 5/8” 18UNF • Cabo 1,45m • 40°- 140°C • fornecido sem iluminação 4217728, 8320240, 302425 1,35m 52 • mostrador preto • aro externo zincado 79011251 Indicado para monitora- branco • rosca 5/8” 18UNF • cabo 1,35m mento da temperatura do • 40ºC-140ºC • fornecido sem iluminação 302426 4058435 óleo da caixa de trans- 2,50m 52 • mostrador preto • aro externo zincado Indicador missão, não necessita de branco • rosca 5/8” 18UNF • Cabo 2,50m Mecânico de alimentação ou sensor. Temperatura 431298, 4217728, do Óleo 4312907, 4312903, • 40ºC-140ºC • fornecido sem iluminação 4217727, 4217725, 302437 1,85m 52 • mostrador preto • aro externo zincado 4312909, branco • rosca 5/8” 18UNF • cabo 1,85m 75217209, 75201340 Indicador de Pressão do Óleo Indicado para o monitora- mento da pressão ( aplica- • 0 kgf/cm²(10Ω) - 5 kgf/cm²(180Ω) • ção diversa). É necessário 302928 7151053003 60 12Vcc • iluminação verde independente • trabalhar em conjunto com mostrador preto • aro externo nylon preto um sensor de pressão resistivo. Manômetro de Pressão do Ar Utilizado em bombas, • conexão 1/8 NPT traseira • 200 lb/pol² 300509 75213468 compressores, linhas de ar 52 • fornecido sem iluminação • mostrador e instalações em geral preto • aro externo nylon preto Manômetro Manômetro de Pressão do Óleo de Pressão 75210403, do Ar 42400005, • conexão 1/8 NPT traseira • 103 psi • 75201618, 302925 52 fornecido sem iluminação • mostrador 8320239, preto • aro externo zincado branco 75214513, 75235011 8320239, 4240005, 75201618, • conexão 1/8 NPT traseira • 103 psi • 302923 7514513, Indicado para monitora- 52 fornecido sem iluminação • mostrador 75235011, mento da pressão do óleo. preto • aro externo zincado branco 75200625 4217718, • conexão M10 x 1 traseira • 20 Kgf/cm² 79022774, 302924 52 • fornecido sem iluminação • mostrador 75200628, preto • aro externo zincado branco 4246842, 8321791 • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 75213469 52 • sem iluminação • mostrador preto • aro externo nylon preto Tacômetro (contagiros) Manômetro de Pressão do • 3500 RPM • sinal W (140- Óleo 400Hz@1000RPM) • bivolt • iluminação 300055 64703417 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 75223372 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 75216974 52 dente • mostrador preto • aro externo nylon preto HUBER WARCO Código Turotest Código Original Descrição Cabo Ømm Descrição Tacômetro Acessório • aro amortecedor para horimetro • 300832 UNIVERSAL 52 Ø52mm • borracha preta 19
Linha Agrícola Amperímetro Indicado para medir a corrente (A) de carga da • -50/0/+50A • fornecido sem iluminação 302677 60 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro Voltímetro externo nylon preto • bivolt • fornecido com iluminação à led Indicado para registrar as 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- horas trabalhadas. terno nylon preto • com aro amortecedor • bivolt •fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura Indicado para monitora- • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • mento da temperatura, 300461 6100882 60 iluminação verde independente • mostra- através de sensor de dor preto • aro externo nylon preto temperatura. Manômetro de Pressão do Óleo Indicado para monitora- • conexão M12 x 1,5 traseira • 10 bar • 300503 mento da pressão do óleo 60 fornecido sem iluminação • mostrador do motor. preto • aro externo nylon preto Tacômetro (contagiros) • 3500 RPM • sinal W (140- Horímetro 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL Indicado para monitora- 85 verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto e/ou registro das horas trabalhadas, na presença • 3500 RPM • sinal W (140- do sinal W do alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto HYSTER Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicador Elétrico de Indicado para reduzir a • aro amortecedor para Horímetro • Temperatura 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm da Água instrumento. Amperímetro Indicado para medir a corrente (A) de carga da • -60/0/+60A • fornecido sem iluminação 302674 819.224, 169.758 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Indicador Elétrico de Combustível Temperatura Indicado para monitora- da Água mento do nível de combus- • conexão 1/4 NPT inferior • 40 Kgf/cm² • 300155 819.219, 169.775 52 tível no tanque através do sem iluminação • mostrador branco sinal emitido pela bóia. 20

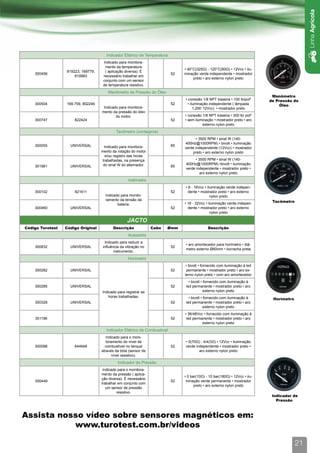

Linha Agrícola Indicador Elétrico de Temperatura Indicado para monitora- mento da temperatura • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 819223, 169779, ( aplicação diversa). É 300456 52 minação verde independente • mostrador 819993 necessário trabalhar em preto • aro externo nylon preto conjunto com um sensor de temperatura resistivo. Manômetro de Pressão do Óleo Manômetro • conexão 1/8 NPT traseira • 100 lb/pol² de Pressão do 300504 169.759, 802246 52 • iluminação independente ( lâmpada Óleo Indicado para monitora- 1,2W/ 12Vcc) • mostrador preto mento da pressão do óleo do motor. • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 822424 52 • sem iluminação • mostrador preto • aro externo nylon preto Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL Indicado para monitora- 85 verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto e/ou registro das horas trabalhadas, na presença • 3500 RPM • sinal W (140- do sinal W do alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 821611 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da Tacômetro bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto JACTO Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horímetro • diâ- 300832 UNIVERSAL influência da vibração no 52 metro externo Ø60mm • borracha preta instrumento. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro Indicado para registrar as externo nylon preto horas trabalhadas. • bivolt • fornecido com iluminação à Horímetro 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto • 36/48Vcc • fornecido com iluminação à 301196 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para o moni- toramento do nível de • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação 300088 644948 combustível no tanque 52 verde independente • mostrador preto • através da bóia (sensor de aro externo nylon preto nível resistivo). Indicador de Pressão Indicado para o monitora- mento da pressão ( aplica- • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • ilu- ção diversa). É necessário 300449 52 minação verde permanente • mostrador trabalhar em conjunto com preto • aro externo nylon preto um sensor de pressão resistivo. Indicador de Pressão Assista nosso vídeo sobre sensores magnéticos em: www.turotest.com.br/videos 21

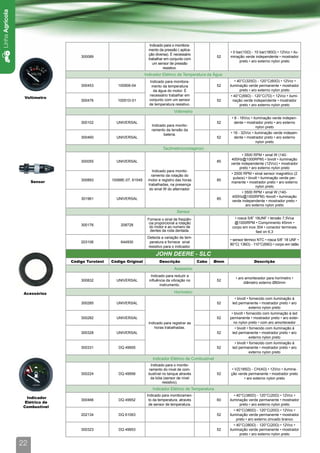

Linha Agrícola Indicado para o monitora- mento da pressão ( aplica- • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • ilu- ção diversa). É necessário 300089 52 minação verde independente • mostrador trabalhar em conjunto com preto • aro externo nylon preto um sensor de pressão resistivo. Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • 300453 100906-04 mento da temperatura 52 iluminação verde permanente • mostrador da água do motor. É preto • aro externo nylon preto necessário trabalhar em • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • ilumi- Voltímetro 300476 10051D-01 conjunto com um sensor 52 nação verde independente • mostrador de temperatura resistivo. preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Tacômetro(contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 verde independente (12Vcc) • mostrador preto • aro externo nylon preto Indicado para monito- • 2000 RPM • sinal sensor magnético (2 ramento da rotação do pulsos) • bivolt • iluminação verde per- Sensor 300893 10088E-07, 61549 motor e registro das horas 85 manente • mostrador preto • aro externo trabalhadas, na presença nylon preto do sinal W do alternador. • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Sensor Fornece o sinal de freqüên- • rosca 5/8” 18UNF • tensão 7,5Vca cia proporcional a rotação @1000RPM • Comprimento 45mm • 300176 208728 do motor e ao numero de corpo em inox 304 • conector terminais dentes da roda dentada. fast on 6,3 Detecta a variação de tem- • sensor térmico NTC • rosca 5/8” 18 UNF • 203106 644930 peratura e fornece sinal 80°C( 136Ω) - 110°C(69Ω) • corpo em latão resistivo para o indicador. JOHN DEERE - SLC Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Acessórios Horímetro • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro exter- Indicado para registrar as no nylon preto • com aro amortecedor horas trabalhadas. • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à 300331 DQ 49955 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para o monito- ramento do nível de com- • VZ(185Ω) - CH(4Ω) • 12Vcc • ilumina- 300224 DQ 49956 bustível no tanque através 52 ção verde permanente • mostrador preto da bóia (sensor de nível • aro externo nylon preto resistivo). Indicador Elétrico de Temperatura Indicado para monitoramen- • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • Indicador 300466 DQ 49952 to da temperatura, através 60 iluminação verde permanente • mostrador Elétrico de de sensor de temperatura. preto • aro externo nylon preto Combustível • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 202134 DQ 61063 52 iluminação verde permanente • mostrador preto • aro externo zincado branco • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 300323 DQ 49953 52 iluminação verde permanente • mostrador preto • aro externo nylon preto 22
Linha Agrícola • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • ilu- 300457 DQ 49957 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicador de Posição das Aletas do Picador Indicado para monitora- mento da posição das • (10Ω) - (180Ω) • 12Vcc • iluminação aletas de picador de co- 300442 DQ 50945 52 verde permanente • mostrador preto • lheitadeiras. É necessário aro externo zincado branco trabalhar em conjunto com um sensor resistivo Indicador Manômetro Elétrico das Aletas do Picador Indicado para monitora- mento da pressão com • 0 bar (0,5V) 200 bar (3,7V) • 12Vcc • precisão. É necessário 300011 DQ 47192 52 iluminação verde permanente • mostra- trabalhar em conjunto com dor preto • aro externo nylon preto um sensor de pressão com saída de tensão contínua. Sensor Fornece o sinal de freqüência proporcional • rosca 5/8” 18UNF • tensão 4,5Vca 300180 DQ 13342 a rotação do motor e ao @1000RPM • Comprimento 45mm • numero de dentes da roda corpo em nylon • terminais fast on 6,3 dentada. Tacômetro (contagiros) • 4000RPM / 40Km/h • rotação- sinal W (100@1000RPM) / velocidade- sensor 300791 DQ 49959 80 magnético (ajustável) • 12Vcc • ilumina- ção verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- mento da rotação do motor • 3500 RPM • sinal W (140- Manômetro e/ou registro das horas 400Hz@1000RPM) • bivolt • iluminação Elétrico 300055 UNIVERSAL 85 trabalhadas, na presença verde independente (12Vcc) • mostrador do sinal W do alternador. preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro Indicado para monito- • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL ramento da tensão da 52 dente • mostrador preto • aro externo bateria. nylon preto Painel • painel de instrumentos para trator 300520 DQ 54304 Indicado para monitora- modelo 6000/7000 • 12Vcc • mento das funções do motor. • painel de instrumentos para trator 300851 DQ 49664 modelo • 12Vcc MÜLLER Tacômetro Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para Horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Amperímetro Indicado para medir a corrente (A) de carga da • -60/0/+60A • fornecido sem iluminação 302674 BC 7183 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à 300285 6470320966 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à led Indicado para registrar as 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- horas trabalhadas. terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Voltímetro 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para monitora- • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação mento do nível de combus- 300088 6470330204 52 verde independente • mostrador preto • tível no tanque através do sinal emitido pela bóia. aro externo nylon preto 23

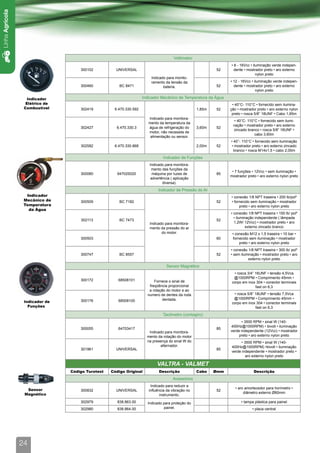

Linha Agrícola Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Indicado para monito- ramento da tensão da • 12 - 16Vcc • iluminação verde indepen- 300460 BC 8471 bateria. 52 dente • mostrador preto • aro externo nylon preto Indicador Indicador Mecânico de Temperatura da Água Elétrico de • 40°C- 110°C • fornecido sem ilumina- Combustível 302419 6.470.330.592 1,85m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • Cabo 1,85m Indicado para monitora- • 40°C- 110°C • fornecido sem ilumi- mento da temperatura da nação • mostrador preto • aro externo 302427 6.470.330.3 água de refrigeração do 3,60m 52 zincado branco • rosca 5/8” 18UNF • motor, não necessita de cabo 3,60m alimentação ou sensor. • 40°- 110°C • fornecido sem iluminação 302582 6.470.330.868 2,00m 52 • mostrador preto • aro externo zincado branco • rosca M14x1,5 • cabo 2,00m Indicador de Funções Indicado para monitora- mento das funções da • 7 funções • 12Vcc • sem iluminação • 300080 647025020 máquina por luzes de 85 mostrador preto • aro externo nylon preto advertência ( aplicação diversa). Indicador de Pressão do Ar Indicador • conexão 1/8 NPT traseira • 200 lb/pol² Mecânico de 300509 BC 7182 52 • fornecido sem iluminação • mostrador Temperatura preto • aro externo nylon preto da Água • conexão 1/8 NPT traseira • 150 lb/ pol² • iluminação independente ( lâmpada 302113 BC 7473 52 Indicado para monitora- 1,2W/ 12Vcc) • mostrador preto • aro mento da pressão do ar externo zincado branco do motor. • conexão M12 x 1,5 traseira • 10 bar • 300503 60 fornecido sem iluminação • mostrador preto • aro externo nylon preto • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 BC 8557 52 • sem iluminação • mostrador preto • aro externo nylon preto Sensor Magnético • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Comprimento 45mm • 300172 68508101 Fornece o sinal de corpo em inox 304 • conector terminais freqüência proporcional fast on 6,3 a rotação do motor e ao numero de dentes da roda • rosca 5/8” 18UNF • tensão 7,5Vca dentada. @1000RPM • Comprimento 45mm • Indicador de 300176 68508100 corpo em inox 304 • conector terminais Funções fast on 6,3 Tacômetro (contagiro) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 64703417 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto VALTRA - VALMET Código Turotest Código Original Descrição Cabo Ømm Descrição Acessórios Indicado para reduzir a Sensor • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 Magnético diâmetro externo Ø60mm instrumento. 302979 838.863.00 Indicado para proteção do • tampa plástica para painel 302980 838.864.00 painel. • placa central 24

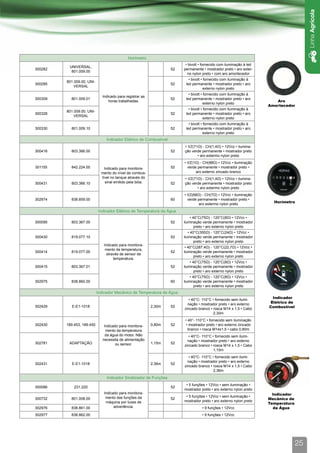

Linha Agrícola Horímetro • bivolt • fornecido com iluminação à led UNIVERSAL, 300282 52 permanente • mostrador preto • aro exter- 801.009.00 no nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 801.009.00, UNI- 300285 52 led permanente • mostrador preto • aro VERSAL externo nylon preto • bivolt • fornecido com iluminação à Indicado para registrar as 300309 801.009.01 52 led permanente • mostrador preto • aro horas trabalhadas. Aro externo nylon preto Amortecedor • bivolt • fornecido com iluminação à 801.009.00, UNI- 300328 52 led permanente • mostrador preto • aro VERSAL externo nylon preto • bivolt • fornecido com iluminação à 300330 801.009.10 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível • VZ(71Ω) - CH(1,4Ω) • 12Vcc • ilumina- 300416 803.366.00 52 ção verde permanente • mostrador preto • aro extermo nylon preto • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 301155 842.224.00 Indicado para monitora- 52 verde permanente • mostrador preto • mento do nível de combus- aro externo zincado branco tível no tanque através do • VZ(71Ω) - CH(1,4Ω) • 12Vcc • ilumina- 300431 803.366.10 sinal emitido pela bóia. 52 ção verde permanente • mostrador preto • aro extermo nylon preto • VZ(68Ω) - CH(7Ω) • 12Vcc • iluminação 302974 838.859.00 60 verde permanente • mostrador preto • Horímetro aro extermo nylon preto Indicador Elétrico de Temperatura da Água • 40°C(75Ω) - 120°C(8Ω) • 12Vcc • 300095 803.367.00 52 iluminação verde permanente • mostrador preto • aro externo nylon preto • 40°C(300Ω) - 120°C(24Ω) • 12Vcc • 300430 819.077.10 52 iluminação verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- • 40°C(287,4Ω) - 120°C(22,7Ω) • 12Vcc • mento da temperatura, 300414 819.077.00 52 iluminação verde permanente • mostrador através de sensor de preto • aro externo nylon preto temperatura. • 40°C(75Ω) - 120°C(8Ω) • 12Vcc • 300415 803.367.01 52 iluminação verde permanente • mostrador preto • aro externo nylon preto • 40°C(75Ω) - 120°C(8Ω) • 12Vcc • 302975 838.860.00 60 iluminação verde permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água • 40°C- 110°C • fornecido sem ilumi- Indicador nação • mostrador preto • aro externo Elétrico de 302429 E-E1-1018 2,30m 52 Combustível zincado branco • rosca M14 x 1,5 • Cabo 2,30m • 40°- 110°C • fornecido sem iluminação 302430 189.453, 189.450 Indicado para monitora- 0,80m 52 • mostrador preto • aro externo zincado mento da temperatura branco • rosca M14x1,5 • cabo 0,80m da água do motor. Não • 40°C- 110°C • fornecido sem ilumi- necessita de alimentação nação • mostrador preto • aro externo 302781 ADAPTAÇÃO ou sensor. 1,15m 52 zincado branco • rosca M14 x 1,5 • Cabo 1,15m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302431 E-E1-1018 2,36m 52 zincado branco • rosca M14 x 1,5 • Cabo 2,36m Indicador Sinalizador de Funções • 5 funções • 12Vcc • sem iluminação • 300086 231.220 52 mostrador preto • aro externo nylon preto Indicado para monitora- Indicador mento das funções da • 5 funções • 12Vcc • sem iluminação • 300732 801.008.00 52 Mecânico de máquina por luzes de mostrador preto • aro externo nylon preto Temperatura 302976 838.861.00 advertência. • 9 funções • 12Vcc da Água 302977 838.862.00 • 9 funções • 12Vcc 25
Linha Agrícola Tacômetro (contagiros) • 3000 RPM • sinal W (288 Hz@1000RPM) • 12Vcc • iluminação 300027 808.585.00 80 verde permanente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • 12Vcc • iluminação Tacômetro 300786 838.661.00 80 verde permanente • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (204 Hz@1000RPM) • 12Vcc • iluminação 301238 801.007.00 80 verde permanente • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • 12Vcc • iluminação 301239 820.000.00 80 verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- • 3500 RPM • sinal W (140- mento da rotação do motor 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 na presença do sinal W do verde independente • mostrador preto • alternador. aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • 12Vcc • iluminação 300591 820.000.11 80 verde permanente • mostrador preto • Sensor aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • bivolt • iluminação 301292 842.223.00 80 verde permanente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (134,5 - 672,5 Hz@1000RPM) • 12Vcc • iluminação 302971 838.856.00 100 verde permanente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (134,5 - 672,5 Hz@1000RPM) • 12Vcc • iluminação 302972 838.857.00 100 verde permanente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (134,5 - 672,5 Hz@1000RPM) • 12Vcc • iluminação 302973 838.858.00 100 verde permanente • mostrador preto • aro externo nylon preto Manômetro de Pressão do Óleo Indicado para monitora- • conexão 3/8” 24 UNF traseira • 103 psi mento da pressão do óleo 300489 189.451, 03928ITI 52 • fornecido sem iluminação • mostrador Voltímetro no sistema de lubrificação preto • aro externo nylon preto do motor. Sensor Fornece o sinal de freqüência proporcional • rosca 5/8” 18UNF • tensão 4,5Vca 300180 841.468.00 a rotação do motor e ao @1000RPM • Comprimento 45mm • numero de dentes da roda corpo em nylon • terminais fast on 6,3 dentada. Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Consulte um representante Turotest em sua região. www.turotest.com.br 26
Linha Agrícola YANMAR Código Turotest Código Original Descrição Cabo Ømm Descrição Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor YB 31-54400, YB • bivolt • fornecido com iluminação à Indicado para registrar as 300285 31-54401 (SIMI- 52 led permanente • mostrador preto • aro horas trabalhadas. LAR) externo nylon preto Indicador • bivolt • fornecido com iluminação à Elétrico de 300328 UNIVERSAL 52 led permanente • mostrador preto • aro Combustível externo nylon preto Indicador Elétrico de Combustível • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumina- YB 42-54070 Indicado para o monito- 300444 52 ção verde permanente • mostrador preto (SIMILAR) ramento do nível de com- • aro externo nylon preto bustível no tanque através da bóia (sensor de nível • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumi- YB 42-54070 300471 resistivo). 52 nação verde independente • mostrador (SIMILAR) preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300454 YB 42-54090 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- YB 44-54090 300456 mento da temperatura 52 minação verde independente • mostrador (SIMILAR) ( aplicação diversa). É preto • aro externo nylon preto necessário trabalhar em • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300679 YA 44-54090 conjunto com um sensor 52 minação verde permanente • mostrador Indicador de temperatura resistivo. preto • aro externo nylon preto Elétrico de Temperatura • 40°C(325Ω) - 120°C(60Ω) • 24Vcc • ilu- da Água 302301 52 minação verde permanente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Sensor Térmico Detecta a variação de tem- • sensor térmico NTC • rosca M14 x 1,5 300671 YB 42-54100 peratura e fornece o sinal • 40°C( 325Ω) - 120°C(60Ω) • corpo em para o indicador. Deve latão ser verificada a compati- bilidade da calibração do • sensor térmico NTC • rosca M16 x 1,5 300674 YB 43-54100 sensor com o do indicador • 40°C( 325Ω) - 120°C(60Ω) • corpo em de temperatura. latão Sensor Tacômetro (contagiros) Térmico • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Acessório Indicado para reduzir a • aro amortecedor para Horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Confira as novidades e últimos lançamentos em nosso site: www.turotest.com.br 27

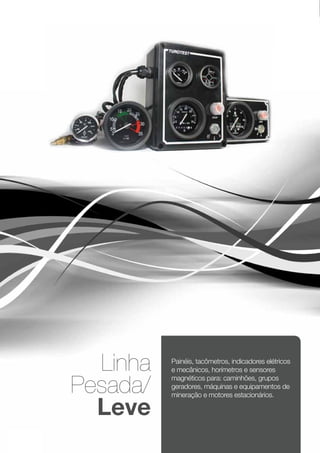

Linha Painéis, tacômetros, indicadores elétricos e mecânicos, horímetros e sensores Pesada/ magnéticos para: caminhões, grupos geradores, máquinas e equipamentos de mineração e motores estacionários. Leve 28

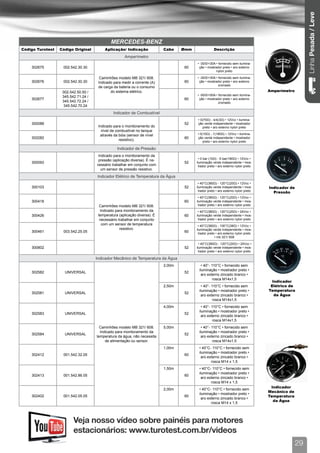

Linha Pesada / Leve MERCEDES-BENZ Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro • -30/0/+30A • fornecido sem ilumina- 302675 002.542.30.30 60 ção • mostrador preto • aro externo nylon preto Caminhões modelo MB 321/ 608. • -30/0/+30A • fornecido sem ilumina- 302676 002.542.30.30 Indicado para medir a corrente (A) 60 ção • mostrador preto • aro externo cromado de carga da bateria ou o consumo 002.542.50.50 / do sistema elétrico. Amperímetro • -50/0/+50A • fornecido sem ilumina- 345.542.71.24 / 302677 60 ção • mostrador preto • aro externo 345.542.72.24 / cromado 345.542.70.24 Indicador de Combustível • 0(70Ω) - 4/4(3Ω) • 12Vcc • ilumina- 300088 52 ção verde independente • mostrador Indicado para o monitoramento do preto • aro externo nylon preto nível de combustível no tanque através da bóia (sensor de nível • 0(10Ω) - 1(180Ω) • 12Vcc • ilumina- 302282 60 ção verde independente • mostrador resistivo). preto • aro externo nylon preto Indicador de Pressão Indicado para o monitoramento da • 0 bar (10Ω) - 5 bar(180Ω) • 12Vcc • pressão (aplicação diversa). É ne- 300093 52 iluminação verde independente • mos- cessário trabalhar em conjunto com trador preto • aro externo nylon preto um sensor de pressão resistivo. Indicador Elétrico de Temperatura da Água • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 300103 52 iluminação verde independente • mos- Indicador de trador preto • aro externo nylon preto Pressão • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 300418 60 iluminação verde independente • mos- Caminhões modelo MB 321/ 608. trador preto • aro externo nylon preto Indicado para monitoramento da • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • 300426 temperatura (aplicação diversa). É 60 iluminação verde independente • mos- necessário trabalhar em conjunto trador preto • aro externo nylon preto com um sensor de temperatura • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • resistivo. iluminação verde independente • mos- 300461 003.542.25.05 60 trador preto • aro externo nylon preto • mb 321/ 608 • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • 300802 52 iluminação verde independente • mos- trador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água 2,00m • 40°- 110°C • fornecido sem iluminação • mostrador preto • 302582 UNIVERSAL 52 aro externo zincado branco • rosca M14x1,5 Indicador 2,50m • 40°- 110°C • fornecido sem Elétrico de iluminação • mostrador preto • Temperatura 302581 UNIVERSAL 52 aro externo zincado branco • da Água rosca M14x1,5 4,00m • 40°- 110°C • fornecido sem iluminação • mostrador preto • 302583 UNIVERSAL 52 aro externo zincado branco • rosca M14x1,5 Caminhões modelo MB 321/ 608. 5,00m • 40°- 110°C • fornecido sem Indicado para monitoramento da iluminação • mostrador preto • 302584 UNIVERSAL 52 temperatura da água, não necessita aro externo zincado branco • de alimentação ou sensor. rosca M14x1,5 1,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302412 001.542.32.05 60 aro externo zincado branco • rosca M14 x 1,5 1,50m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302413 001.542.86.05 60 aro externo zincado branco • rosca M14 x 1,5 Indicador 2,00m • 40°C- 110°C • fornecido sem Mecânico de iluminação • mostrador preto • 302402 001.542.05.05 60 Temperatura aro externo zincado branco • da Água rosca M14 x 1,5 Veja nosso vídeo sobre painéis para motores estacionários: www.turotest.com.br/videos 29

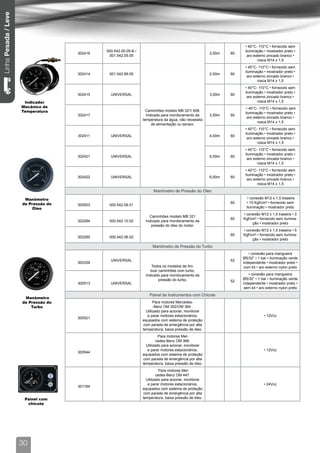

Linha Pesada / Leve • 40°C- 110°C • fornecido sem 000.542.00.05-B / iluminação • mostrador preto • 302416 2,00m 60 001.542.05.05 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302414 001.542.89.05 2,50m 60 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302415 UNIVERSAL 3,00m 60 aro externo zincado branco • Indicador rosca M14 x 1,5 Mecânico de • 40°C- 110°C • fornecido sem Temperatura Caminhões modelo MB 321/ 608. iluminação • mostrador preto • 302417 Indicado para monitoramento da 3,50m 60 aro externo zincado branco • temperatura da água, não necessita rosca M14 x 1,5 de alimentação ou sensor. • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302411 UNIVERSAL 4,00m 60 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302421 UNIVERSAL 5,00m 60 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302422 UNIVERSAL 6,00m 60 aro externo zincado branco • rosca M14 x 1,5 Manômetro de Pressão do Óleo Manômetro • conexão M12 x 1,5 traseira de Pressão do 60 • 10 Kgf/cm² • fornecido sem 300503 000.542.06.01 Óleo iluminação • mostrador preto • conexão M12 x 1,5 traseira • 3 Caminhões modelo MB 321 60 Kgf/cm² • fornecido sem ilumina- 302284 000.542.10.02 Indicado para monitoramento da ção • mostrador preto pressão do óleo do motor. • conexão M12 x 1,5 traseira • 5 60 Kgf/cm² • fornecido sem ilumina- 302285 000.542.06.02 ção • mostrador preto Manômetro de Pressão do Turbo • conexão para mangueira Ø5/32” • 1 bar • iluminação verde UNIVERSAL 52 300339 independente • mostrador preto • Todos os modelos de ôni- com kit • aro externo nylon preto bus/ caminhões com turbo. Indicado para monitoramento da • conexão para mangueira pressão do turbo. Ø5/32” • 1 bar • iluminação verde 52 300513 UNIVERSAL independente • mostrador preto • sem kit • aro externo nylon preto Painel de Instrumentos com Chicote Manômetro de Pressão do Para motores Mercedes- Turbo -Benz OM 352/OM 364 . Utilizado para acionar, monitorar e parar motores estacionários, • 12Vcc 300521 equipados com sistema de proteção com parada de emergência por alta temperatura, baixa pressão de óleo. Para motores Mer- cedes-Benz OM 366. Utilizado para acionar, monitorar e parar motores estacionários, • 12Vcc 300544 equipados com sistema de proteção com parada de emergência por alta temperatura, baixa pressão de óleo. Para motores Mer- cedes-Benz OM 447. Utilizado para acionar, monitorar e parar motores estacionários, • 24Vcc 301184 equipados com sistema de proteção com parada de emergência por alta Painel com temperatura, baixa pressão de óleo. chicote 30
Linha Pesada / Leve Tacômetro (contagiros) • 2500 RPM • sinal W (297 Hz@1000RPM) • 12Vcc • fornecido 001.542.97.16 / 302262 100 sem iluminação • mostrador preto 386.542.71.16 • aro externo nylon preto • ônibus modelo 355 LA • 2500 RPM • sinal W (320 Hz@1000RPM) • 12Vcc • fornecido sem iluminação • mostrador preto 302264 001.542.87.16 100 • aro externo nylon preto • ônibus/ caminhões modelo 365/ 370/ 371/ 1519 a 1933 • 2500 RPM • sinal W (265 Tacômetro Hz@1000RPM) • 24Vcc • fornecido 302258 386.542.71.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 447 A/ LA e 449 A/LA 345.542.01.16 / • 2500 RPM • sinal W (290 345.542.73.16 / Hz@1000RPM) • 24Vcc • fornecido sem iluminação • mostrador preto • 300004 345.542.74.16 / 100 aro externo nylon preto • ônibus/ ca- 345.542.75.16 / minhões modelo 336/ 355/ 356E/ 364/ 345.542.76.16 365/ 370/ 371/ 1519/ 1932/ 1933 • 2500 RPM • sinal W (290 Hz@1000RPM) • 24Vcc • fornecido 345.542.74.16 / sem iluminação • mostrador preto 302286 345.542.75.16 / 80 • aro externo nylon preto • ônibus/ 350.542.75.16 caminhões modelo 355/ 364/ 365/ 366/ 370/ 371/ 1519/ 1924/ 1924A/ 1932/ 1933 • 3000 RPM • sinal W (221 Hz@1000RPM) • 12Vcc • fornecido 302260 688.542.73.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões 364 A/ LA912 • 2500 RPM • sinal W (297 Tacômetro 664.542.70.16 / Hz@1000RPM) • 24Vcc • fornecido 302263 664.542.71.16 / 100 sem iluminação • mostrador preto 688.542.73.16 • aro externo nylon preto • ônibus 447LA/ 449A • 3000 RPM • sinal W (240 Hz@1000RPM) • 24Vcc • fornecido 384.542.91.16 / 302261 100 sem iluminação • mostrador preto 384.542.92.16 • aro externo nylon preto • ônibus Diferentes modelos de modelo 447 LA/ 449/ 366 LA ônibus e caminhões. • 3000 RPM • sinal W (249 Indicado para monitoramento da Hz@1000RPM) • 24Vcc • fornecido 001.542.40.16 / rotação do motor e/ou registro das 300008 100 sem iluminação • mostrador preto 001.542.20.16 horas trabalhadas, na presença do • aro externo nylon preto • ônibus/ sinal W do alternador. caminhões modelo 336/ 1935 • 3500 RPM • sinal W (214 Hz@1000RPM) • 12Vcc • fornecido 302259 345.542.75.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 366 • 3500 RPM • sinal W (219 Hz@1000RPM) • 12Vcc • fornecido 345.542.81.16 / sem iluminação • mostrador preto 302254 100 • aro externo nylon preto • ônibus/ 345.542.82.16 caminhões modelo 352/ 355/ 370 ano Tacômetro 1983/ 1313/ 1316/ 1517 • 3500 RPM • sinal W (240 Hz@1000RPM) • 12Vcc • fornecido 302257 A688.542.00.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões 364 A/LA/ 712/ 812 • 3500 RPM • sinal W (210 Hz@1000RPM) • 12Vcc • sem ilumi- 300126 100 nação • mostrador preto • aro externo nylon preto • motores estacionários modelo 352 • 3500 RPM • sinal W (200 Hz@1000RPM) • 24Vcc • fornecido sem iluminação • mostrador preto 300010 801007022 80 • aro externo nylon preto • ônibus/ caminhões modelo 352/ 362/ 1113/ 1313/ 1513 e após 1985. • 3500 RPM • sinal W (200 Hz@1000RPM) • 24Vcc • fornecido 300007 345.542.82.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 355 • 3500 RPM • sinal W (210 Tacômetro 382.542.71.16 / Hz@1000RPM) • 24Vcc • fornecido sem iluminação • mostrador preto • 300006 382.542.78.16 / 100 aro externo nylon preto • ônibus/ ca- 382.542.73.16 minhões 366/ 371/ 1414/ 1418/ 1514/ 1618/ 1621/ 2312/ 2418 31
Linha Pesada / Leve • 3500 RPM • sinal W (210 Hz@1000RPM) • 24Vcc • fornecido 300018 345.542.73.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões modelo 352/ 362/ 364/ 608 • 3500 RPM • sinal W (244 Hz@1000RPM) • 24Vcc • fornecido 302255 382.542.73.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 366 A • 3500 RPM • sinal W (265 Hz@1000RPM) • 24Vcc • fornecido Tacômetro 302256 A382.542.02.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões modelo 366 la/ 1420/ 1520 • 3500 RPM • sinal W (258 Hz@1000RPM) • 24Vcc • sem ilumi- 300125 100 nação • mostrador preto • aro externo nylon preto • motores estacionários modelo 447 Taco Gerador Utilizado como fonte de sinal variá- vel (tensão alternada / freqüência), sendo acoplado ao ponto a ser mo- • 6,3Vca @ 1000RPM • fixação 202183 UNIVERSAL nitorado a rotação, onde a variação rosca M22x1,5 no sinal é proporcional a mesma rotação. Indicador de SCANIA Pressão Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Indicador de Combustível Ônibus/ caminhões e mo- tores estacionários. • 0(10Ω) - 1(180Ω) • 24Vcc • Indicado para o monitoramento do iluminação verde independente 302281 60 nível de combustível no tanque • mostrador preto • aro externo através da bóia (sensor de nível nylon preto resistivo). Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 Ônibus/ caminhões e mo- 52 pendente • mostrador preto • aro tores estacionários. externo nylon preto Indicado para o monitoramento da pressão (aplicação diversa). É ne- • 0 bar(10Ω) - 10 bar(180Ω) • Indicador cessário trabalhar em conjunto com 24Vcc • iluminação verde inde- Elétrico de 300602 52 um sensor de pressão resistivo. pendente • mostrador preto • aro Temperatura externo nylon preto Indicador Elétrico de Temperatura da Água Ônibus/ caminhões e motores estacionários modelo B 76, BD 76, B 110, L75, L, LS, LT 110. • 40°C(325Ω) - 120°C(60Ω) • Indicado para monitoramento da 24Vcc • iluminação verde inde- 302283 530.765 / 62.556 60 temperatura da água do motor ( pendente • mostrador preto • aro Scânia). É necessário trabalhar em externo nylon preto conjunto com um sensor de tempe- ratura resistivo. Manômetro de Pressão do Óleo • conexão M12 x 1,5 traseira • 10 Kgf/cm² • fornecido sem 300503 530.764 60 Manômetro iluminação • mostrador preto • de Pressão do caminhões modelo 111/ 112 Óleo • conexão M12 x 1,5 traseira • 5 Kgf/cm² • fornecido sem 302285 068.851 / 066.166 Indicado para monitoramento da 60 iluminação • mostrador preto • pressão do óleo do motor. caminhões modelo 111/ 112 • conexão M12 x 1,5 traseira • 15 bar • fornecido sem iluminação 302751 530.763 60 • mostrador preto • aro externo nylon preto • motores marítimos D11, DS11, DS111 Manômetro de Pressão do Turbo • conexão para mangueira Todos os modelos de caminhões Ø5/32” • 2 bar • iluminação verde 300340 com turbo.Indicado para monitora- 52 independente • mostrador preto • mento da pressão do turbo. Manômetro com kit • aro externo nylon preto de Pressão do Turbo 32

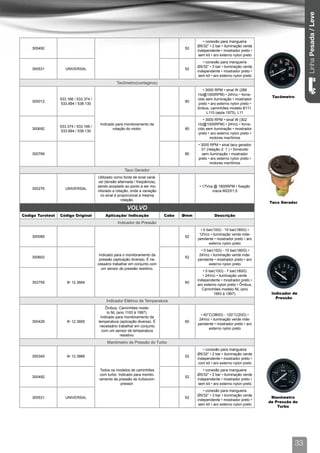

Linha Pesada / Leve • conexão para mangueira Ø5/32” • 2 bar • iluminação verde 300492 52 independente • mostrador preto • sem kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 3 bar • iluminação verde 300531 UNIVERSAL 52 independente • mostrador preto • sem kit • aro externo nylon preto Tacômetro(contagiros) • 3000 RPM • sinal W (288 Hz@1000RPM) • 24Vcc • forne- Tacômetro 533.166 / 533.374 / cido sem iluminação • mostrador 300012 80 533.894 / 538.130 preto • aro externo nylon preto • ônibus, caminhões modelo B111, L110 (após 1975), L11 • 3000 RPM • sinal W (302 Indicado para monitoramento da Hz@1000RPM) • 24Vcc • forne- 533.374 / 533.166 / 300692 rotação do motor. 80 cido sem iluminação • mostrador 533.894 / 538.130 preto • aro externo nylon preto • motores marítimos • 3000 RPM • sinal taco gerador 01 (relação 2: 1 ) • fornecido 300769 80 sem iluminação • mostrador preto • aro externo nylon preto • motores marítimos Taco Gerador Utilizado como fonte de sinal variá- vel (tensão alternada / freqüência), sendo acoplado ao ponto a ser mo- • 17Vca @ 1800RPM • fixação 300276 UNIVERSAL nitorado a rotação, onde a variação rosca M22X1,5 no sinal é proporcional a mesma rotação. Taco Gerador VOLVO Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 52 pendente • mostrador preto • aro externo nylon preto • 0 bar(10Ω) - 10 bar(180Ω) • Indicado para o monitoramento da 24Vcc • iluminação verde inde- 300602 52 pressão (aplicação diversa). É ne- pendente • mostrador preto • aro cessário trabalhar em conjunto com externo nylon preto um sensor de pressão resistivo. • 0 bar(10Ω) - 7 bar(180Ω) • 24Vcc • iluminação verde independente • mostrador preto • 302759 8• 12.3664 60 aro externo nylon preto • Ônibus, Caminhões modelo NL (ano 1993 à 1997). Indicador de Pressão Indicador Elétrico de Temperatura Ônibus, Caminhões mode- lo NL (ano 1193 à 1997). • 40°C(380Ω) - 120°C(20Ω) • Indicado para monitoramento da 24Vcc • iluminação verde inde- 300426 8• 12.3665 temperatura (aplicação diversa). É 60 pendente • mostrador preto • aro necessário trabalhar em conjunto externo nylon preto com um sensor de temperatura resistivo. Manômetro de Pressão do Turbo • conexão para mangueira Ø5/32” • 2 bar • iluminação verde 300340 8• 12.3866 52 independente • mostrador preto • com kit • aro externo nylon preto Todos os modelos de caminhões • conexão para mangueira com turbo. Indicado para monito- Ø5/32” • 2 bar • iluminação verde 300492 52 ramento da pressão do turbocom- independente • mostrador preto • pressor. sem kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 3 bar • iluminação verde 300531 UNIVERSAL 52 Manômetro independente • mostrador preto • de Pressão do sem kit • aro externo nylon preto Turbo 33

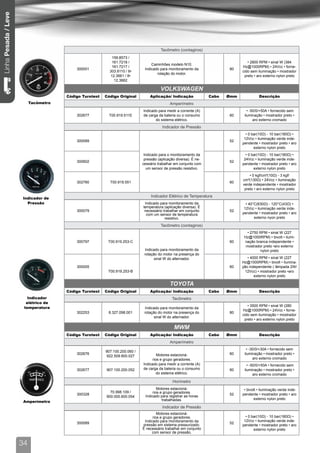

Linha Pesada / Leve Tacômetro (contagiros) 159.8573 / 161.7218 / • 2800 RPM • sinal W (384 Caminhões modelo N10. 161.7217 / Hz@1000RPM) • 24Vcc • forne- 300001 Indicado para monitoramento da 80 303.8110 / 8• cido sem iluminação • mostrador rotação do motor. 12.3661 / 8• preto • aro externo nylon preto 12.3662 VOLKSWAGEN Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Tacômetro Amperímetro Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302677 T00.919.511E de carga da bateria ou o consumo 60 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 52 pendente • mostrador preto • aro externo nylon preto Indicado para o monitoramento da • 0 bar(10Ω) - 10 bar(180Ω) • pressão (aplicação diversa). É ne- 24Vcc • iluminação verde inde- 300602 52 cessário trabalhar em conjunto com pendente • mostrador preto • aro um sensor de pressão resistivo. externo nylon preto • 0 kgf/cm²(10Ω) - 3 kgf/ cm²(130Ω) • 24Vcc • iluminação 302760 T00.919.551 60 verde independente • mostrador preto • aro externo nylon preto Indicador de Indicador Elétrico de Temperatura Pressão Indicado para monitoramento da • 40°C(630Ω) - 120°C(43Ω) • temperatura (aplicação diversa). É 12Vcc • iluminação verde inde- 300079 necessário trabalhar em conjunto 52 com um sensor de temperatura pendente • mostrador preto • aro resistivo. externo nyon preto Tacômetro (contagiros) • 2750 RPM • sinal W (227 Hz@1000RPM) • bivolt • ilumi- 300797 T00.919.253-C 60 nação branca independente • mostrador preto •aro externo Indicado para monitoramento da nylon preto rotação do motor na presença do sinal W do alternador. • 4000 RPM • sinal W (227 Hz@1000RPM) • bivolt • ilumina- 300005 60 ção independente ( lâmpada 2W/ T00.919.253-B 12Vcc) • mostrador preto •aro externo nylon preto TOYOTA Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Indicador Tacômetro elétrico de • 3500 RPM • sinal W (280 temperatura Indicado para monitoramento da Hz@1000RPM) • 24Vcc • forne- 302253 8.327.098.001 rotação do motor na presença do 80 cido sem iluminação • mostrador sinal W do alternador. preto • aro externo nylon preto MWM Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro • -30/0/+30A • fornecido sem 907.100.200.060 / 302676 Motores estacioná- 60 iluminação • mostrador preto • 922.509.800.027 rios e grupo geradores. aro externo cromado Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302677 907.100.200.052 de carga da bateria ou o consumo 60 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Horímetro Motores estacioná- • bivolt • iluminação verde inde- 70.998.109 / rios e grupo geradores. 300328 52 pendente • mostrador preto • aro 900.000.600.054 Indicado para registrar as horas trabalhadas. externo nylon preto Amperímetro Indicador de Pressão Motores estacioná- rios e grupo geradores. • 0 bar(10Ω) - 10 bar(180Ω) • Indicado para monitoramento da 12Vcc • iluminação verde inde- 300089 52 pressão em sistema pressurizado. pendente • mostrador preto • aro É necessário trabalhar em conjunto externo nylon preto com sensor de pressão. 34

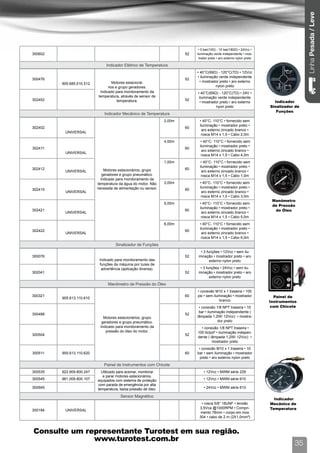

Linha Pesada / Leve • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • 300602 52 iluminação verde independente • mos- trador preto • aro externo nylon preto Indicador Elétrico de Temperatura • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • iluminação verde independente 300476 52 Motores estacioná- • mostrador preto • aro externo 905.685.010.512 rios e grupo geradores. nylon preto Indicado para monitoramento da • 40°C(69Ω) - 120°C(7Ω) • 24V • temperatura, através de sensor de iluminação verde independente 302452 temperatura. 52 • mostrador preto • aro externo Indicador nyon preto Sinalizador de Funções Indicador Mecânico de Temperatura 2,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302402 60 aro externo zincado branco • UNIVERSAL rosca M14 x 1,5 • Cabo 2,0m 4,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302411 60 aro externo zincado branco • UNIVERSAL rosca M14 x 1,5 • Cabo 4,0m 1,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302412 Motores estacionários, grupo 60 UNIVERSAL aro externo zincado branco • geradores e grupo pneumático. rosca M14 x 1,5 • Cabo 1,0m Indicado para monitoramento da temperatura da água do motor. Não 3,00m • 40°C- 110°C • fornecido sem necessita de alimentação ou sensor. iluminação • mostrador preto • 302415 60 UNIVERSAL aro externo zincado branco • rosca M14 x 1,5 • Cabo 3,0m Manômetro 5,00m • 40°C- 110°C • fornecido sem de Pressão iluminação • mostrador preto • 302421 60 do Óleo UNIVERSAL aro externo zincado branco • rosca M14 x 1,5 • Cabo 5,0m 6,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302422 60 UNIVERSAL aro externo zincado branco • rosca M14 x 1,5 • Cabo 6,0m Sinalizador de Funções • 3 funções • 12Vcc • sem ilu- 300076 52 minação • mostrador preto • aro Indicado para monitoramento das externo nylon preto funções da máquina por luzes de advertência (aplicação diversa). • 3 funções • 24Vcc • sem ilu- 302041 52 minação • mostrador preto • aro externo nylon preto Manômetro de Pressão do Óleo • conexão M10 x 1 traseira • 100 300321 60 psi • sem iluminação • mostrador Painel de 905.613.110.610 branco Instrumentos • conexão 1/8 NPT traseira • 10 com Chicote bar • iluminação independente ( 300488 52 Motores estacionários, grupo lâmpada 1,2W/ 12Vcc) • mostra- geradores e grupo pneumático. dor preto Indicado para monitoramento da • conexão 1/8 NPT traseira • pressão do óleo do motor. 100 lb/pol² • iluminação indepen- 300504 52 dente ( lâmpada 1,2W/ 12Vcc) • mostrador preto • conexão M10 x 1 traseira • 10 300511 905.613.110.620 60 bar • sem iluminação • mostrador preto • aro externo nylon preto Painel de Instrumentos com Chicote 300535 922.909.800.247 Utilizado para acionar, monitorar • 12Vcc • MWM série 229 e parar motores estacionários, 300545 961.009.800.107 equipados com sistema de proteção • 12Vcc • MWM série 610 com parada de emergência por alta 300945 temperatura, baixa pressão de óleo. • 24Vcc • MWM série 610 Sensor Magnético Indicador • rosca 5/8” 18UNF • tensão Mecânico de 3,5Vca @1000RPM • Compri- Temperatura 300184 UNIVERSAL mento 78mm • corpo em inox 304 • cabo de 2 m (2X1,0mm²) Consulte um representante Turotest em sua região. www.turotest.com.br 35

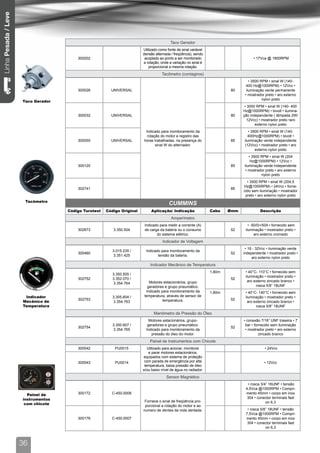

Linha Pesada / Leve Taco Gerador Utilizado como fonte de sinal variável (tensão alternada / freqüência), sendo 300202 acoplado ao ponto a ser monitorado • 17Vca @ 1800RPM a rotação, onde a variação no sinal é proporcional a mesma rotação. Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400 Hz@1000RPM) • 12Vcc • 300026 UNIVERSAL 80 iluminação verde permanente • mostrador preto • aro externo nylon preto Taco Gerador • 3000 RPM • sinal W (140- 400 Hz@1000RPM) • bivolt • ilumina- 300032 UNIVERSAL 80 ção independente ( lâmpada 2W/ 12Vcc) • mostrador preto •aro externo nylon preto Indicado para monitoramento da • 3500 RPM • sinal W (140- rotação do motor e registro das 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL horas trabalhadas, na presença do 85 iluminação verde independente sinal W do alternador. (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (204 Hz@1000RPM) • 12Vcc • 300120 85 iluminação verde independente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (204,5 Hz@1000RPM) • 24Vcc • forne- 302741 85 cido sem iluminação • mostrador preto • aro externo nylon preto Tacômetro CUMMINS Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302673 3.350.504 de carga da bateria ou o consumo 52 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Indicador de Voltagem • 16 - 32Vcc • iluminação verde 3.015.235 / Indicado para monitoramento da 300460 52 independente • mostrador preto • 3.351.425 tensão da bateria. aro externo nylon preto Indicador Mecânico de Temperatura 1,80m • 40°C- 110°C • fornecido sem 3.350.505 / iluminação • mostrador preto • 302752 3.352.070 / 52 Motores estacionários, grupo aro externo zincado branco • 3.354.764 geradores e grupo pneumático. rosca 5/8” 18UNF Indicado para monitoramento da 1,80m • 40°C- 140°C • fornecido sem Indicador 3.305.604 / temperatura, através de sensor de iluminação • mostrador preto • 302753 temperatura. 52 Mecânico de 3.354.763 aro externo zincado branco • Temperatura rosca 5/8” 18UNF Manômetro de Pressão do Óleo Motores estacionários, grupo- • conexão 7/16” UNF traseira • 7 3.350.607 / geradores e grupo pneumático. bar • fornecido sem iluminação 302754 52 3.354.765 Indicado para monitoramento da • mostrador preto • aro externo pressão do óleo do motor. zincado branco Painel de Instrumentos com Chicote 300542 PU0015 Utilizado para acionar, monitorar • 24Vcc e parar motores estacionários, equipados com sistema de proteção 300543 PU0014 com parada de emergência por alta • 12Vcc temperatura, baixa pressão de óleo e/ou baixo nível de água no radiador. Sensor Magnético • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Compri- Painel de 300172 C-450.0006 mento 45mm • corpo em inox instrumentos 304 • conector terminais fast Fornece o sinal de freqüência pro- on 6,3 com chicote porcional a rotação do motor e ao numero de dentes da roda dentada. • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Compri- 300176 C-450.0007 mento 45mm • corpo em inox 304 • conector terminais fast on 6,3 36
Linha Pesada / Leve • rosca 5/8” 18UNF • tensão 4,5Vca @1000RPM • Compri- 300180 C-450.0001 mento 45mm • corpo em nylon • terminais fast on 6,3 Taco Gerador Utilizado como fonte de sinal variável (tensão alternada / freqüência), sendo • 17Vca @ 1800RPM • fixação 300682 3.351.811 acoplado ao ponto a ser monitorado rosca M22x1,5 • chaveta a rotação, onde a variação no sinal é proporcional a mesma rotação. Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400 Hz@1000RPM) • 12Vcc • 300026 UNIVERSAL 80 iluminação verde permanente Taco Gerador • mostrador preto • aro externo Indicado para monitoramento da nylon preto rotação do motor. • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL 85 iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto Acessórios 300619 3.350.204 • chave de ignição 300681 3.351.379 • chaveta para taco gerador PERKINS Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro Indicado para medir a corrente (A) • -30/0/+30A • fornecido sem 302672 73.026 de carga da bateria ou o consumo 52 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Chave de ignição Indicador Mecânico de Temperatura 1,60m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302418 73.037 52 aro externo zincado branco • rosca 5/8” 18UNF 1,85m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302419 73.005 52 aro externo nylon preto • rosca 5/8” 18UNF 2,30m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302438 73.024 / 73.008 52 Indicado para monitoramento da aro externo zincado branco • temperatura da água de refrige- rosca 5/8” 18UNF ração do motor, não necessita de 2,60m • 40°C- 110°C • fornecido sem alimentação ou sensor. iluminação • mostrador preto • 302435 73.028 / 73.029 52 aro externo zincado branco • rosca 5/8” 18UNF 3,60m • 40°C- 110°C • fornecido sem Indicador iluminação • mostrador preto • Mecânico de 302427 70.018 52 aro externo zincado branco • Temperatura rosca 5/8” 18UNF 4,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • aro 302424 73.032 52 externo zincado branco • rosca 5/8” 18UNF Painel de Instrumentos com Chicote Utilizado para acionar, monitorar e parar motores estacionários, 300519 74.345 equipados com sistema de proteção • 12V com parada de emergência por alta temperatura, baixa pressão de óleo. Sensor Térmico Detecta a variação de temperatura e fornece sinal resistivo para o indica- • tipo NTC • rosca 5/8” 18 UNF 203106 73.189 dor. Deve ser verificada a compatibi- • 80°C( 136Ω) - 110°C(69Ω) • lidade da calibração do sensor com corpo em latão • PERKINS o do indicador de temperatura. Tacômetro(contagiros) • 3500 RPM • sinal W (140- Sensor 400 Hz@1000RPM) • 12Vcc • Térmico Indicado para monitoramento da 300026 UNIVERSAL 80 iluminação verde permanente rotação do motor. • mostrador preto • aro externo nylon preto 37

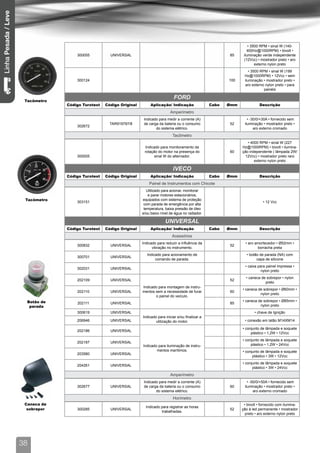

Linha Pesada / Leve • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL 85 iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (199 Hz@1000RPM) • 12Vcc • sem 300124 100 iluminação • mostrador preto • aro externo nylon preto • para painéis FORD Tacômetro Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro Indicado para medir a corrente (A) • -30/0/+30A • fornecido sem TAR919797/8 de carga da bateria ou o consumo 52 iluminação • mostrador preto • 302672 do sistema elétrico. aro externo cromado Tacômetro • 4000 RPM • sinal W (227 Indicado para monitoramento da Hz@1000RPM) • bivolt • ilumina- rotação do motor na presença do 60 ção independente ( lâmpada 2W/ 300005 sinal W do alternador. 12Vcc) • mostrador preto •aro externo nylon preto IVECO Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Painel de Instrumentos com Chicote Utilizado para acionar, monitorar e parar motores estacionários, Tacômetro equipados com sistema de proteção 303151 • 12 Vcc com parada de emergência por alta temperatura, baixa pressão de óleo e/ou baixo nível de água no radiador. UNIVERSAL Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Acessórios Indicado para reduzir a influência da • aro amortecedor • Ø52mm • 300832 UNIVERSAL 52 vibração no instrumento. borracha preta Indicado para acionamento de • botão de parada (NA) com 300701 UNIVERSAL comando de parada. capa de silicone • caixa para painel impressa • 302031 UNIVERSAL nylon preto • caneca de sobrepor • nylon 202109 UNIVERSAL 52 preto Indicado para montagem de instru- • caneca de sobrepor • Ø60mm • 202110 UNIVERSAL mentos sem a necessidade de furar 60 nylon preto o painel do veículo. Botão de • caneca de sobrepor • Ø85mm • 202111 UNIVERSAL 85 parada nylon preto 300619 UNIVERSAL • chave de Ignição Indicado para iniciar e/ou finalizar a 206946 UNIVERSAL utilização do motor. • conexão em latão M14XM14 • conjunto de lâmpada e soquete 202186 UNIVERSAL plástico • 1,2W • 12Vcc • conjunto de lâmpada e soquete 202187 UNIVERSAL Indicado para iluminação de instru- plástico • 1,2W • 24Vcc mentos marítimos. • conjunto de lâmpada e soquete 203580 UNIVERSAL plástico • 3W • 12Vcc • conjunto de lâmpada e soquete 204261 UNIVERSAL plástico • 3W • 24Vcc Amperímetro Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302677 UNIVERSAL de carga da bateria ou o consumo 60 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Horímetro Caneca de • bivolt • fornecido com ilumina- Indicado para registrar as horas sobrepor 300285 UNIVERSAL 52 ção à led permanente • mostrador trabalhadas. preto • aro externo nylon preto 38

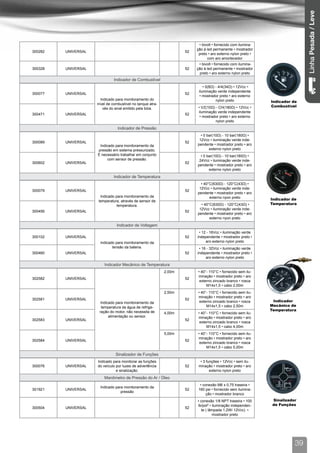

Linha Pesada / Leve • bivolt • fornecido com ilumina- ção à led permanente • mostrador 300282 UNIVERSAL 52 preto • aro externo nylon preto • com aro amortecedor • bivolt • fornecido com ilumina- 300328 UNIVERSAL 52 ção à led permanente • mostrador preto • aro externo nylon preto Indicador de Combustível • 0(8Ω) - 4/4(34Ω) • 12Vcc • iluminação verde independente 300077 UNIVERSAL 52 • mostrador preto • aro externo Indicado para monitoramento do nylon preto Indicador de nível de combustível no tanque atra- • VZ(10Ω) - CH(180Ω) • 12Vcc • Combustível vés do sinal emitido pela bóia. iluminação verde independente 300471 UNIVERSAL 52 • mostrador preto • aro externo nylon preto Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 UNIVERSAL 52 Indicado para monitoramento da pendente • mostrador preto • aro pressão em sistema pressurizado. externo nylon preto É necessário trabalhar em conjunto • 0 bar(10Ω) - 10 bar(180Ω) • com sensor de pressão. 24Vcc • iluminação verde inde- 300602 UNIVERSAL 52 pendente • mostrador preto • aro externo nylon preto Indicador de Temperatura • 40°C(630Ω) - 120°C(43Ω) • 12Vcc • iluminação verde inde- 300079 UNIVERSAL 52 pendente • mostrador preto • aro Indicado para monitoramento da externo nyon preto temperatura, através de sensor de Indicador de temperatura. • 40°C(630Ω) - 120°C(43Ω) • Temperatura 12Vcc • iluminação verde inde- 300456 UNIVERSAL 52 pendente • mostrador preto • aro externo nyon preto Indicador de Voltagem • 12 - 16Vcc • iluminação verde 300102 UNIVERSAL 52 independente • mostrador preto • Indicado para monitoramento da aro externo nylon preto tensão da bateria. • 16 - 32Vcc • iluminação verde 300460 UNIVERSAL 52 independente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura 2,00m • 40°- 110°C • fornecido sem ilu- minação • mostrador preto • aro 302582 UNIVERSAL 52 externo zincado branco • rosca M14x1,5 • cabo 2,00m 2,50m • 40°- 110°C • fornecido sem ilu- minação • mostrador preto • aro 302581 UNIVERSAL 52 Indicador Indicado para monitoramento da externo zincado branco • rosca temperatura da água de refrige- M14x1,5 • cabo 2,50m Mecânico de ração do motor, não necessita de Temperatura 4,00m • 40°- 110°C • fornecido sem ilu- alimentação ou sensor. minação • mostrador preto • aro 302583 UNIVERSAL 52 externo zincado branco • rosca M14x1,5 • cabo 4,00m 5,00m • 40°- 110°C • fornecido sem ilu- minação • mostrador preto • aro 302584 UNIVERSAL 52 externo zincado branco • rosca M14x1,5 • cabo 5,00m Sinalizador de Funções Indicado para monitorar as funções • 3 funções • 12Vcc • sem ilu- 300076 UNIVERSAL do veículo por luzes de advertência 52 minação • mostrador preto • aro e sinalização. externo nylon preto Manômetro de Pressão do Ar / Óleo • conexão M6 x 0,75 traseira • Indicado para monitoramento da 301921 UNIVERSAL 52 160 psi • fornecido sem ilumina- pressão ção • mostrador branco • conexão 1/8 NPT traseira • 100 Sinalizador lb/pol² • iluminação independen- de Funções 300504 UNIVERSAL 52 te ( lâmpada 1,2W/ 12Vcc) • mostrador preto 39

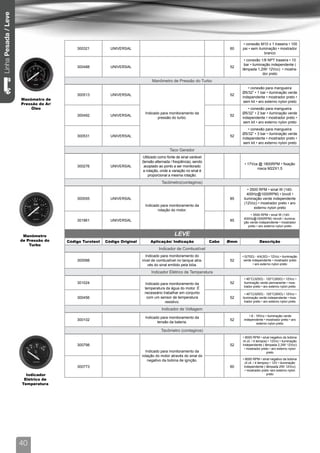

Linha Pesada / Leve • conexão M10 x 1 traseira • 100 300321 UNIVERSAL 60 psi • sem iluminação • mostrador branco • conexão 1/8 NPT traseira • 10 bar • iluminação independente ( 300488 UNIVERSAL 52 lâmpada 1,2W/ 12Vcc) • mostra- dor preto Manômetro de Pressão do Turbo • conexão para mangueira Ø5/32” • 1 bar • iluminação verde 300513 UNIVERSAL 52 independente • mostrador preto • Manômetro de sem kit • aro externo nylon preto Pressão do Ar/ Óleo • conexão para mangueira Indicado para monitoramento da Ø5/32” • 2 bar • iluminação verde 300492 UNIVERSAL 52 pressão do turbo. independente • mostrador preto • sem kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 3 bar • iluminação verde 300531 UNIVERSAL 52 independente • mostrador preto • sem kit • aro externo nylon preto Taco Gerador Utilizado como fonte de sinal variável (tensão alternada / freqüência), sendo • 17Vca @ 1800RPM • fixação 300276 UNIVERSAL acoplado ao ponto a ser monitorado rosca M22X1,5 a rotação, onde a variação no sinal é proporcional a mesma rotação. Tacômetro(contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL 85 iluminação verde independente (12Vcc) • mostrador preto • aro Indicado para monitoramento da externo nylon preto rotação do motor. • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • ilumina- 301961 UNIVERSAL 85 ção verde independente • mostrador preto • aro externo nylon preto Manômetro LEVE de Pressão do Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Turbo Indicador de Combustível Indicado para monitoramento do • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação 300088 nível de combustível no tanque atra- 52 verde independente • mostrador preto vés do sinal emitido pela bóia. • aro externo nylon preto Indicador Elétrico de Temperatura • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • 301024 Indicado para monitoramento da 52 iluminação verde permanente • mos- trador preto • aro externo nylon preto temperatura da água do motor. É necessário trabalhar em conjunto • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • 300456 com um sensor de temperatura 52 iluminação verde independente • mos- resistivo. trador preto • aro externo nylon preto Indicador de Voltagem • 8 - 16Vcc • iluminação verde Indicado para monitoramento da 300102 52 independente • mostrador preto • aro tensão da bateria. externo nylon preto Tacômetro (contagiros) • 8000 RPM • sinal negativo da bobina (4 cil. / 4 tempos) • 12Vcc • iluminação 300798 52 independente ( lâmpada 2,3W/ 12Vcc) • mostrador preto • aro externo nylon Indicado para monitoramento da preto rotação do motor através do sinal do negativo da bobina de ignição. • 8000 RPM • sinal negativo da bobina (4 cil. / 4 tempos) • 12V • iluminação 300773 60 independente ( lâmpada 2W/ 12Vcc) • mostrador preto •aro externo nylon Indicador preto Elétrico de Temperatura 40

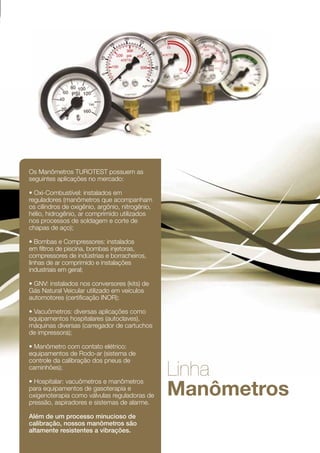

Os Manômetros TUROTEST possuem as seguintes aplicações no mercado: • Oxi-Combustível: instalados em reguladores (manômetros que acompanham os cilindros de oxigênio, argônio, nitrogênio, hélio, hidrogênio, ar comprimido utilizados nos processos de soldagem e corte de chapas de aço); • Bombas e Compressores: instalados em filtros de piscina, bombas injetoras, compressores de indústrias e borracheiros, linhas de ar comprimido e instalações industriais em geral; • GNV: instalados nos conversores (kits) de Gás Natural Veicular utilizado em veículos automotores (certificação INOR); • Vacuômetros: diversas aplicações como equipamentos hospitalares (autoclaves), máquinas diversas (carregador de cartuchos de impressora); • Manômetro com contato elétrico: equipamentos de Rodo-ar (sistema de controle da calibração dos pneus de caminhões); Linha Manômetros • Hospitalar: vacuômetros e manômetros para equipamentos de gasoterapia e oxigenoterapia como válvulas reguladoras de pressão, aspiradores e sistemas de alarme. Além de um processo minucioso de calibração, nossos manômetros são altamente resistentes a vibrações. 41

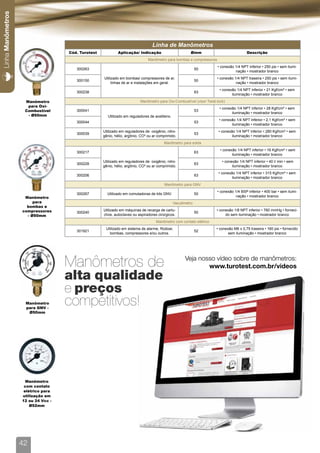

Linha Manômetros Linha de Manômetros Cód. Turotest Aplicação/ Indicação Ømm Descrição Manômetro para bombas e compressores • conexão 1/4 NPT inferior • 250 psi • sem ilumi- 300263 50 nação • mostrador branco Utilizado em bombas/ compressores de ar, • conexão 1/4 NPT traseira • 250 psi • sem ilumi- 300150 50 linhas de ar e instalações em geral. nação • mostrador branco • conexão 1/4 NPT inferior • 21 Kgf/cm² • sem 300238 63 iluminação • mostrador branco Manômetro Manômetro para Oxi-Combustível (visor Twist-lock) para Oxi- • conexão 1/4 NPT inferior • 28 Kgf/cm² • sem Combustível 300041 53 iluminação • mostrador branco - Ø50mm Utilizado em reguladores de acetileno. • conexão 1/4 NPT inferior • 2,1 Kgf/cm² • sem 300044 53 iluminação • mostrador branco Utilizado em reguladores de oxigênio, nitro- • conexão 1/4 NPT inferior • 280 Kgf/cm² • sem 300039 53 gênio, hélio, argônio, CO² ou ar comprimido. iluminação • mostrador branco Manômetro para solda • conexão 1/4 NPT inferior • 16 Kgf/cm² • sem 300217 63 iluminação • mostrador branco Utilizado em reguladores de oxigênio, nitro- • conexão 1/4 NPT inferior • 40 l/ min • sem 300228 63 gênio, hélio, argônio, CO² ou ar comprimido. iluminação • mostrador branco • conexão 1/4 NPT inferior • 315 Kgf/cm² • sem 300206 63 iluminação • mostrador branco Manômetro para GNV • conexão 1/4 BSP inferior • 400 bar • sem ilumi- 300267 Utilizado em comutadoras de kits GNV. 50 Manômetro nação • mostrador branco para Vacuômetro bombas e compressores Utilizado em máquinas de recarga de cartu- • conexão 1/8 NPT inferior • 760 mmHg • forneci- 300240 50 - Ø50mm chos, autoclaves ou aspiradores cirúrgicos. do sem iluminação • mostrador branco Manômetro com contato elétrico Utilizado em sistema de alarme, Rodoar, • conexão M6 x 0,75 traseira • 160 psi • fornecido 301921 52 bombas, compressores e/ou outros. sem iluminação • mostrador branco Manômetros de Veja nosso vídeo sobre de manômetros: www.turotest.com.br/videos alta qualidade e preços Manômetro para GNV - competitivos! Ø50mm Manômetro com contato elétrico para utilização em 12 ou 24 Vcc - Ø52mm 42

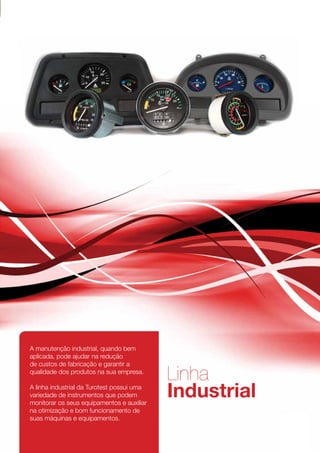

A manutenção industrial, quando bem aplicada, pode ajudar na redução de custos de fabricação e garantir a qualidade dos produtos na sua empresa. Linha A linha industrial da Turotest possui uma variedade de instrumentos que podem monitorar os seus equipamentos e auxiliar Industrial na otimização e bom funcionamento de suas máquinas e equipamentos. 43

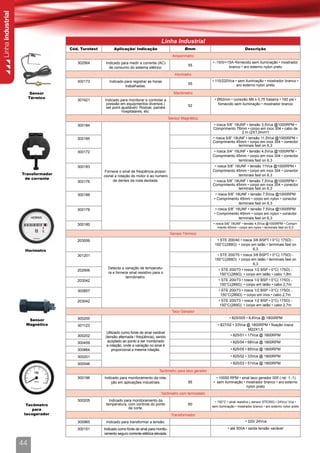

Linha Industrial Linha Industrial Cód. Turotest Aplicação/ Indicação Ømm Descrição Amperímetro 302564 Indicado para medir a corrente (AC) • -15/0/+15A •fornecido sem iluminação • mostrador 55 branco • aro externo nylon preto de consumo do sistema elétrico. Horímetro 300173 Indicado para registrar as horas • 110/220Vca • sem iluminação • mostrador branco • 55 aro externo nylon preto trabalhadas. Sensor Manômetro Térmico • Ø52mm • conexão M6 x 0,75 traseira • 160 psi • 301921 Indicado para monitorar e controlar a pressão em equipmentos diversos ( fornecido sem iluminação • mostrador branco 52 set point ajustável)- Rodoar, painéis hospitalares, etc. Sensor Magnético 300184 • rosca 5/8” 18UNF • tensão 3,5Vca @1000RPM • Comprimento 78mm • corpo em inox 304 • cabo de 2 m (2X1,0mm²) 300185 • rosca 5/8” 18UNF • tensão 11,5Vca @1000RPM • Comprimento 45mm • corpo em inox 304 • conector terminais fast on 6,3 300172 • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Comprimento 45mm • corpo em inox 304 • conector terminais fast on 6,3 300183 • rosca 5/8” 18UNF • tensão 11Vca @1000RPM • Fornece o sinal de freqüência propor- Comprimento 45mm • corpo em inox 304 • conector Transformador terminais fast on 6,3 cional a rotação do motor e ao numero de corrente 300176 de dentes da roda dentada. • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Comprimento 45mm • corpo em inox 304 • conector terminais fast on 6,3 300188 • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Comprimento 45mm • corpo em nylon • conector terminais fast on 6,3 300178 • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Comprimento 45mm • corpo em nylon • conector terminais fast on 6,3 300180 • rosca 5/8” 18UNF • tensão 4,5Vca @1000RPM • Compri- mento 45mm • corpo em nylon • terminais fast on 6,3 Sensor Térmico 203059 • STE 200/40 • rosca 3/8 BSPT • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • terminais fast on Horímetro 6,3 301201 • STE 200/70 • rosca 3/8 BSPT • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • terminais fast on 6,3 Detecta a variação de temperatu- • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 202906 ra e fornece sinal resistivo para o 150°C(289Ω) • corpo em latão • cabo 1,8m termômetro. 203042 • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • cabo 2,7m 300857 • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 150°C(289Ω) • corpo em inox • cabo 2,7m 203042 • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • cabo 2,7m Taco Gerador 300200 • 825/005 • 8,6Vca @ 1800RPM Sensor Magnético 301123 • 827/02 • 33Vca @ 1800RPM • fixação rosca M22X1,5 Utilizado como fonte de sinal variável 300202 (tensão alternada / freqüência), sendo • 825/01 • 17Vca @ 1800RPM 300459 acoplado ao ponto a ser monitorado • 825/04 • 68Vca @ 1800RPM a rotação, onde a variação no sinal é 300864 proporcional a mesma rotação. • 825/05 • 85Vca @ 1800RPM 300201 • 825/02 • 33Vca @ 1800RPM 300546 • 825/03 • 51Vca @ 1800RPM Tacômetro para taco gerador 300196 Indicado para monitoramento da rota- • 10000 RPM • sinal taco gerador 005 ( rel. 1::1) ção em aplicações industriais. 85 • sem iluminação • mostrador branco • aro externo nylon preto Tacômetro com termostato 300205 Indicado para monitoramento da • 150°C • sinal resistivo ( sensor STE200) • 24Vcc/ Vca • Tacômetro temperatura, com controle do ponto 60 sem iluminação • mostrador branco • aro externo nylon preto para de corte. tacogerador Transformador 300965 Indicado para transformar a tensão. • 220/ 24Vca 300151 Indicado como fonte de sinal para monito- • até 500A • saída tensão variável ramento seguro corrente elétrica elevada. 44

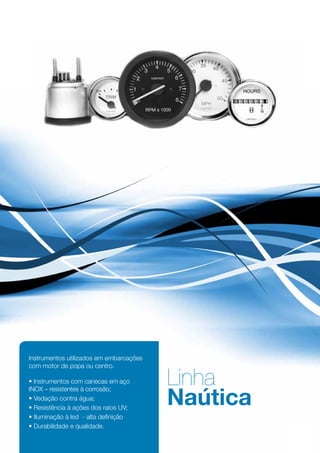

Instrumentos utilizados em embarcações com motor de popa ou centro. • Instrumentos com canecas em aço Linha Naútica INOX – resistentes à corrosão; • Vedação contra água; • Resistência à ações dos raios UV; • Iluminação à led - alta definição • Durabilidade e qualidade. 45

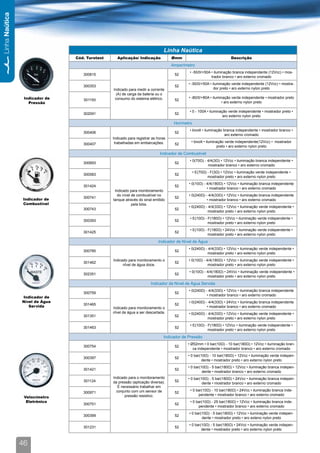

Linha Naútica Linha Naútica Cód. Turotest Aplicação/ Indicação Ømm Descrição Amperímetro • -50/0/+50A • iluminação branca independente (12Vcc) • mos- 300815 52 trador branco • aro externo cromado • -50/0/+50A • iluminação verde independente (12Vcc) • mostra- 300353 52 Indicado para medir a corrente dor preto • aro externo nylon preto (A) de carga da bateria ou o Indicador de consumo do sistema elétrico. • -80/0/+80A • iluminação verde independente • mostrador preto 301193 52 Pressão • aro externo nylon preto • 0 - 100A • iluminação verde independente • mostrador preto • 302091 52 aro externo nylon preto Horímetro • bivolt • iluminação branca independente • mostrador branco • 300406 52 aro externo cromado Indicado para registrar as horas trabalhadas em embarcações. • bivolt • iluminação verde independente(12Vcc) • mostrador 300407 52 preto • aro externo nylon preto Indicador de Combustível • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação branca independente • 300693 52 mostrador branco • aro externo cromado • E(70Ω) - F(3Ω) • 12Vcc • iluminação verde independente • 300583 52 mostrador preto • aro externo nylon preto • 0(10Ω) - 4/4(180Ω) • 12Vcc • iluminação branca independente 301424 52 • mostrador branco • aro externo cromado Indicado para monitoramento do nível de combustível no • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação branca independente Indicador de 300741 52 tanque através do sinal emitido • mostrador branco • aro externo cromado Combustível pela bóia. • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação verde independente • 300743 52 mostrador preto • aro externo nylon preto • E(10Ω) - F(180Ω) • 12Vcc • iluminação verde independente • 300393 52 mostrador preto • aro externo nylon preto • E(10Ω) - F(180Ω) • 24Vcc • iluminação verde independente • 301425 52 mostrador preto • aro externo nylon preto Indicador de Nível de Água • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação verde independente • 300785 52 mostrador preto • aro externo nylon preto Indicado para monitoramento o • 0(10Ω) - 4/4(180Ω) • 12Vcc • iluminação verde independente • 301462 52 nÍvel de água doce. mostrador preto • aro externo nylon preto • 0(10Ω) - 4/4(180Ω) • 24Vcc • iluminação verde independente • 302351 52 mostrador preto • aro externo nylon preto Indicador de Nível de Água Servida • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação branca independente 300759 52 • mostrador branco • aro externo cromado Indicador de Nível de Água • 0(240Ω) - 4/4(33Ω) • 24Vcc • iluminação branca independente 301465 52 Servida Indicado para monitoramento o • mostrador branco • aro externo cromado nÍvel de água a ser descartada. • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação verde independente • 301351 52 mostrador preto • aro externo nylon preto • E(10Ω) - F(180Ω) • 12Vcc • iluminação verde independente • 301463 52 mostrador preto • aro externo nylon preto Indicador de Pressão • Ø52mm • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação bran- 300754 52 ca independente • mostrador branco • aro externo cromado • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde indepen- 300397 52 dente • mostrador preto • aro externo nylon preto • 0 bar(10Ω) - 5 bar(180Ω) • 12Vcc • iluminação branca indepen- 301421 52 dente • mostrador branco • aro externo cromado Indicado para o monitoramento • 0 bar(10Ω) - 5 bar(180Ω) • 24Vcc • iluminação branca indepen- 301124 da pressão (aplicação diversa). 52 dente • mostrador branco • aro externo cromado É necessário trabalhar em conjunto com um sensor de • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • iluminação branca inde- 300971 52 pressão resistivo. pendente • mostrador branco • aro externo cromado Velocímetro Eletrônico • 0 bar(10Ω) - 25 bar(180Ω) • 12Vcc • iluminação branca inde- 300751 52 pendente • mostrador branco • aro externo cromado • 0 bar(10Ω) - 5 bar(180Ω) • 12Vcc • iluminação verde indepen- 300399 52 dente • mostrador preto • aro exteno nylon preto • 0 bar(10Ω) - 5 bar(180Ω) • 24Vcc • iluminação verde indepen- 301231 52 dente • mostrador preto • aro externo nylon preto 46

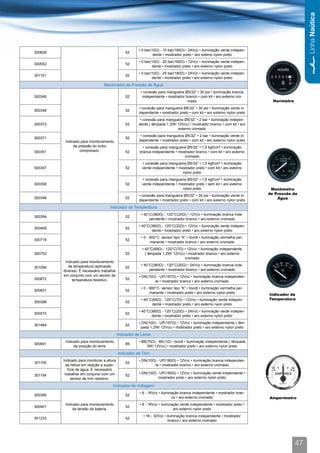

Linha Naútica • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • iluminação verde indepen- 300829 52 dente • mostrador preto • aro exteno nylon preto • 0 bar(10Ω) - 25 bar(180Ω) • 12Vcc • iluminação verde indepen- 300552 52 dente • mostrador preto • aro externo nylon preto • 0 bar(10Ω) - 25 bar(180Ω) • 24Vcc • iluminação verde indepen- 301101 52 dente • mostrador preto • aro externo nylon preto Manômetro de Pressão de Água • conexão para mangueira Ø5/32” • 30 psi • iluminação branca 300349 52 independente • mostrador branco • com kit • aro externo cro- mado Horímetro • conexão para mangueira Ø5/32” • 30 psi • iluminação verde in- 300348 52 dependente • mostrador preto • com kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 2 bar • iluminação indepen- 300372 52 dente ( lâmpada 1,2W/ 12Vcc) • mostrador branco • com kit • aro externo cromado • conexão para mangueira Ø5/32” • 2 bar • iluminação verde in- 300371 52 Indicado para monitoramento dependente • mostrador preto • com kit • aro externo nylon preto da pressão do turbo • conexão para mangueira Ø5/32” • 1,5 kgf/cm² • iluminação 300351 compressor. 52 branca independente • mostrador branco • com kit • aro externo cromado • conexão para mangueira Ø5/32” • 1,5 kgf/cm² • iluminação 300347 52 verde independente • mostrador preto • com kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 1,5 kgf/cm² • iluminação 300358 52 verde independente • mostrador preto • sem kit • aro externo nylon preto Manômetro • conexão para mangueira Ø5/32” • 30 psi • iluminação verde in- de Pressão da 300348 52 Água dependente • mostrador preto • com kit • aro externo nylon preto Indicador de Temperatura • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • iluminação branca inde- 300394 52 pendente • mostrador branco • aro externo cromado • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • iluminação verde indepen- 300409 52 dente • mostrador preto • aro externo nylon preto • 0 - 900°C- sensor tipo “K” • bivolt • iluminação vermelha per- 300719 52 manente • mostrador branco • aro externo cromado • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • iluminação independente 300753 52 ( lâmpada 1,2W/ 12Vcc) • mostrador branco • aro externo cromado Indicado para monitoramento da temperatura (aplicação • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • iluminação branca inde- 301094 52 diversa). É necessário trabalhar pendente • mostrador branco • aro externo cromado em conjunto com um sensor de • DN(10Ω) - UP(167Ω) • 12Vcc • iluminação branca independen- 300872 temperatura resistivo. 52 te • mostrador branco • aro externo cromado • 0 - 900°C- sensor tipo “K” • bivolt • iluminação vermelha per- 300831 52 manente • mostrador preto • aro externo nylon preto Indicador de • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • iluminação verde indepen- Temperatura 300398 52 dente • mostrador preto • aro externo nyon preto • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • iluminação verde indepen- 300573 52 dente • mostrador preto • aro externo nylon preto • DN(10Ω) - UP(167Ω) • 12Vcc • iluminação independente ( lâm- 301464 52 pada 1,2W/ 12Vcc) • mostrador preto • aro externo nylon preto Indicador de Leme Indicado para monitoramento • BB(70Ω) - BE(1Ω) • bivolt • iluminação independente ( lâmpada 300691 85 da posição do leme 3W/ 12Vcc) • mostrador preto • aro externo nylon preto Indicador de Trim Indicado para monitorar a altura • DN(10Ω) - UP(180Ω) • 12Vcc • iluminação branca independen- 301105 52 da hélice em relação a super- te • mostrador branco • aro externo cromado fície de água. É necessário trabalhar em conjunto com um • DN(10Ω) - UP(180Ω) • 12Vcc • iluminação verde indpendente • 301154 52 sensor de trim resistivo. mostrador preto • aro externo nylon preto Indicador de Voltagem • 8 - 16Vcc • iluminação branca independente • mostrador bran- 300395 52 co • aro externo cromado Amperímetro Indicado para monitoramento • 8 - 16Vcc • iluminação verde independente • mostrador preto • 300401 52 da tensão da bateria. aro externo nylon preto • 16 - 32Vcc • iluminação branca independente • mostrador 301233 52 branco • aro externo cromado 47

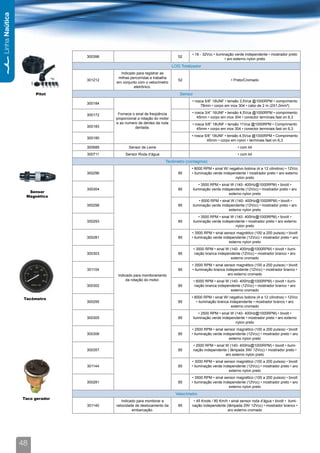

Linha Naútica • 16 - 32Vcc • iluminação verde independente • mostrador preto 300396 52 • aro externo nylon preto LOG Totalizador Indicado para registrar as milhas percorridas e trabalha 301212 52 • Preto/Cromado em conjunto com o velocímetro eletrônico. Pitot Sensor • rosca 5/8” 18UNF • tensão 3,5Vca @1000RPM • comprimento 300184 78mm • corpo em inox 304 • cabo de 2 m (2X1,0mm²) Fornece o sinal de freqüência • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • comprimento 300172 proporcional a rotação do motor 45mm • corpo em inox 304 • conector terminais fast on 6,3 e ao numero de dentes da roda • rosca 5/8” 18UNF • tensão 11Vca @1000RPM • Comprimento 300183 dentada. 45mm • corpo em inox 304 • conector terminais fast on 6,3 • rosca 5/8” 18UNF • tensão 4,5Vca @1000RPM • Comprimento 300180 45mm • corpo em nylon • terminais fast on 6,3 300689 Sensor de Leme • com kit 300711 Sensor Roda d’água • com kit Tacômetro (contagiros) • 8000 RPM • sinal W/ negativo bobina (4 a 12 cilindros) • 12Vcc 300296 85 • iluminação verde independente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300304 85 iluminação verde independente (12Vcc) • mostrador preto • aro Sensor externo nylon preto Magnético • 6000 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300298 85 iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300293 85 iluminação verde independente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 300281 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • ilumi- 300303 85 nação branca independente (12Vcc) • mostrador branco • aro externo cromado • 3500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 301104 85 • iluminação branca independente (12Vcc) • mostrador branco • Indicado para monitoramento aro externo cromado da rotação do motor. • 6000 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • ilumi- 300302 85 nação branca independente (12Vcc) • mostrador branco • aro externo cromado Tacômetro • 8000 RPM • sinal W/ negativo bobina (4 a 12 cilindros) • 12Vcc 300295 85 • iluminação branca independente • mostrador branco • aro externo cromado • 2500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300305 85 iluminação verde independente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 300306 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • ilumi- 300357 85 nação independente ( lâmpada 3W/ 12Vcc) • mostrador preto • aro externo nylon preto • 3000 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 301144 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 300281 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto Velocímetro Taco gerador Indicado para monitorar a • 45 Knots / 80 Km/h • sinal sensor roda d’água • bivolt • ilumi- 301140 velocidade de deslocamento da 85 nação independente (lâmpada 2W/ 12Vcc) • mostrador branco • embarcação. aro externo cromado 48

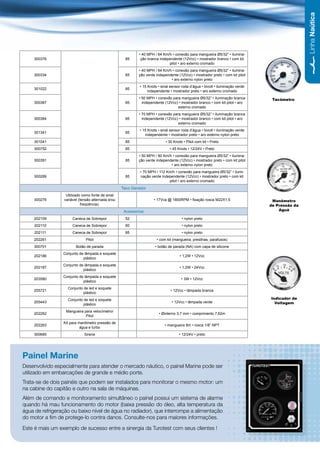

Linha Naútica • 40 MPH / 64 Km/h • conexão para mangueira Ø5/32” • ilumina- 300376 85 ção branca independente (12Vcc) • mostrador branco • com kit pitot • aro externo cromado • 40 MPH / 64 Km/h • conexão para mangueira Ø5/32” • ilumina- 300334 85 ção verde independente (12Vcc) • mostrador preto • com kit pitot • aro externo nylon preto • 15 Knots • sinal sensor roda d’água • bivolt • iluminação verde 301022 85 independente • mostrador preto • aro externo cromado • 50 MPH • conexão para mangueira Ø5/32” • iluminação branca Tacômetro 300387 85 independente (12Vcc) • mostrador branco • com kit pitot • aro externo cromado • 70 MPH • conexão para mangueira Ø5/32” • iluminação branca 300384 85 independente (12Vcc) • mostrador branco • com kit pitot • aro externo cromado • 15 Knots • sinal sensor roda d’água • bivolt • iluminação verde 301341 85 independente • mostrador preto • aro externo nylon preto 301041 85 • 30 Knots • Pitot com kit • Preto 300752 85 • 45 Knots • 12/24V • Preto • 50 MPH / 80 Km/h • conexão para mangueira Ø5/32” • ilumina- 300391 85 ção verde independente (12Vcc) • mostrador preto • com kit pitot • aro externo nylon preto • 70 MPH / 112 Km/h • conexão para mangueira Ø5/32” • ilumi- 300289 85 nação verde independente (12Vcc) • mostrador preto • com kit pitot • aro externo cromado Taco Gerador Utilizado como fonte de sinal 300276 variável (tensão alternada e/ou • 17Vca @ 1800RPM • fixação rosca M22X1,5 Manômetro freqüência). de Pressão da Acessórios Aguá 202109 Caneca de Sobrepor 52 • nylon preto 202110 Caneca de Sobrepor 60 • nylon preto 202111 Caneca de Sobrepor 85 • nylon preto 202261 Pitot • com kit (mangueira, presilhas, parafusos) 300701 Botão de parada • botão de parada (NA) com capa de silicone Conjunto de lâmpada e soquete 202186 • 1,2W • 12Vcc plástico Conjunto de lâmpada e soquete 202187 • 1,2W • 24Vcc plástico Conjunto de lâmpada e soquete 203580 • 3W • 12Vcc plástico Conjunto de led e soquete 205721 • 12Vcc • lâmpada branca plástico Conjunto de led e soquete Indicador de 205443 • 12Vcc • lâmpada verde Voltagem plástico Mangueira para velocímetro/ 202262 • Øinterno 3,7 mm • comprimento 7,62m Pitot Kit para manômetro pressão de 202263 • mangueira 8m • rosca 1/8” NPT água e turbo 300685 Sirene • 12/24V • preto Painel Marine Desenvolvido especialmente para atender o mercado náutico, o painel Marine pode ser utilizado em embarcações de grande e médio porte. Trata-se de dois painéis que podem ser instalados para monitorar o mesmo motor: um na cabine do capitão e outro na sala de máquinas. Além de comando e monitoramento simultâneo o painel possui um sistema de alarme quando há mau funcionamento do motor (baixa pressão do óleo, alta temperatura da água de refrigeração ou baixo nível de água no radiador), que interrompe a alimentação do motor a fim de protege-lo contra danos. Consulte-nos para maiores informações. Este é mais um exemplo de sucesso entre a sinergia da Turotest com seus clientes ! 49

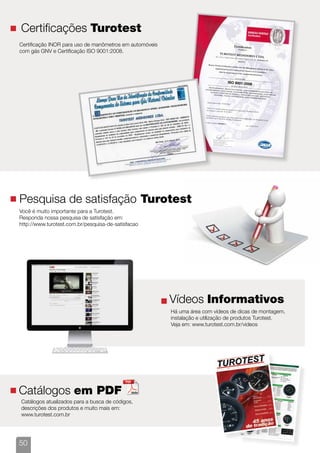

Certificações Turotest Certificação INOR para uso de manômetros em automóveis  com gás GNV e Certificação ISO 9001:2008.                               ISO 9001:2008                                                                                                                                                                                           Pesquisa de satisfação Turotest Você é muito importante para a Turotest. Responda nossa pesquisa de satisfação em: http://www.turotest.com.br/pesquisa-de-satisfacao Vídeos Informativos Há uma área com vídeos de dicas de montagem, instalação e utilização de produtos Turotest. Veja em: www.turotest.com.br/videos Catálogos em PDF Catálogos atualizados para a busca de códigos, descrições dos produtos e muito mais em: www.turotest.com.br 50

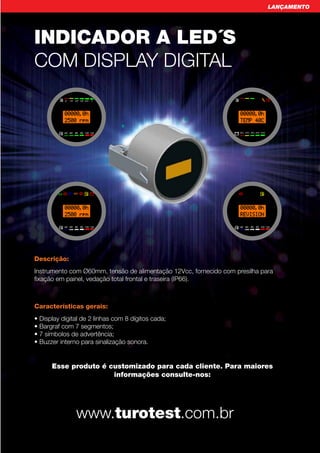

LANÇAMENTO INDICADOR A LED´S COM DISPLAY DIGITAL   0 1/5 2/5 3/5 4/5 1 C 40 60 80 90 100 120 20% 40% 60% 80% 100%   C 40 60 80 90 100 120 C 40 60 80 90 100 120 Descrição: Instrumento com Ø60mm, tensão de alimentação 12Vcc, fornecido com presilha para fixação em painel, vedação total frontal e traseira (IP66). Características gerais: • Display digital de 2 linhas com 8 dígitos cada; • Bargraf com 7 segmentos; • 7 símbolos de advertência; • Buzzer interno para sinalização sonora. Esse produto é customizado para cada cliente. Para maiores informações consulte-nos: www.turotest.com.br 51
FORMIGACOMUNICACAO.COM anos mais DE QUALIDADE Luíz Lawrie Reid, 548 - Parque Reid Diadema - SP - cep:09930-760 - Brasil info@turotest.com.br (11) 4092-7200 - (11) 4091-5033 www.turotest.com.br 52

Mais conteúdo relacionado

PDF
Turotest
porfuracaocps2

PDF
Catálogo Turotest 2013
pormapplemkt

PDF
Turo ok
porfuracaocps2

PDF
Manual de serviço vt600 c 00x6b-mz8-601 ignicao
porThiago Huari

PDF
MRT-100
porSchool

XLS
Tabela fire
porme ajuda, bitcoin please almeida

PDF
Phl2700
porScanSource Brasil

PDF
Circuitos elétricos industriais_2014
porMarcio Oliani

Turotest
porfuracaocps2

Catálogo Turotest 2013
pormapplemkt

Turo ok
porfuracaocps2

Manual de serviço vt600 c 00x6b-mz8-601 ignicao
porThiago Huari

MRT-100
porSchool

Tabela fire
porme ajuda, bitcoin please almeida

Phl2700
porScanSource Brasil

Circuitos elétricos industriais_2014
porMarcio Oliani


Mais procurados

PDF
Manual de serviço shadow 750 00 x6b-meg-001 imobilizador
porThiago Huari

PDF
Manual esquemasinstalacao
porMarcos Kakka

PDF
Nbr iec 60439 03
porRosemberg Ávila

PDF
Apostila Comandos Elétricos - Prática CEFET
porFermi Xalegre

PPT
1.4 disjuntores 140 m, 140u e 141a rev 10
porMarcos Romanholo

DOC
Fire
porme ajuda, bitcoin please almeida

PDF
Manual de serviço shadow 750 00 x6b-meg-001 ignicao
porThiago Huari

PDF
Manual alarme novo
porGS Braille

DOCX
Artigo da norma nbr 60439 1
porTSE Energia e Automação

PDF
Catalago de produtos oktuplus 22.08
porAlineoktuplus

XLSX
RTP
porfscmaia

DOC
Resumo mi
porme ajuda, bitcoin please almeida

PDF
5nk1 ipoolzz
porShow de Piscinas

PDF
Catálogo Holle Iluminação 2016
porLerche Iluminacao Profissional

PDF
Catálogo AWA Iluminação 2016
porLerche Iluminacao Profissional

PDF
Catalago de produtos oktuplus 22.08
porAlineoktuplus

PDF
Quadros de Comando Analógio e Digital Sodramar
porSol e Lazer Piscinas

PDF
Artigo final 2
porIgor Caponi

PDF
Xenon1902 | Honeywell
porScanSource Brasil

PPS
Apresentação pro
porRICARDO FRANCISCO FREITAS

Manual de serviço shadow 750 00 x6b-meg-001 imobilizador
porThiago Huari

Manual esquemasinstalacao
porMarcos Kakka

Nbr iec 60439 03
porRosemberg Ávila

Apostila Comandos Elétricos - Prática CEFET
porFermi Xalegre

1.4 disjuntores 140 m, 140u e 141a rev 10
porMarcos Romanholo

Fire
porme ajuda, bitcoin please almeida

Manual de serviço shadow 750 00 x6b-meg-001 ignicao
porThiago Huari

Manual alarme novo
porGS Braille

Artigo da norma nbr 60439 1
porTSE Energia e Automação

Catalago de produtos oktuplus 22.08
porAlineoktuplus

RTP
porfscmaia

Resumo mi
porme ajuda, bitcoin please almeida

5nk1 ipoolzz
porShow de Piscinas

Catálogo Holle Iluminação 2016
porLerche Iluminacao Profissional

Catálogo AWA Iluminação 2016
porLerche Iluminacao Profissional

Catalago de produtos oktuplus 22.08
porAlineoktuplus

Quadros de Comando Analógio e Digital Sodramar
porSol e Lazer Piscinas

Artigo final 2
porIgor Caponi

Xenon1902 | Honeywell
porScanSource Brasil

Apresentação pro
porRICARDO FRANCISCO FREITAS


Semelhante a Turotest 2012

PDF
Folheto técnico comercial c304
porsafetycontrol

PDF
Opr3301
porScanSource Brasil

PDF
Mt kom g1
porAgassis Rodrigues

XLS
Resumo todas as injeções
porme ajuda, bitcoin please almeida

XLS
Valores rochestes
porme ajuda, bitcoin please almeida

PDF
Opr3101
porScanSource Brasil

PDF
Manual tecnico kos g1
porAgassis Rodrigues

PDF
Manual tecnico kos g2
porAgassis Rodrigues

PDF
Motomil Ficha Técnica Motoesmeril MMi-50B
porPool Shop Piscinas Ltda

PDF
57
porMatheus Soares

PDF
Mt kos g2
porAgassis Rodrigues

PDF
40
porMatheus Soares

PDF
Mt kow g1
porAgassis Rodrigues

PDF
02
porMatheus Soares

PDF
Mt kos g1
porAgassis Rodrigues

PDF
04
porMatheus Soares

PDF
59
porMatheus Soares

PDF
Nivel Laser
porbamoroso

PDF
Nivel Lazer
porbamoroso

PDF
Fontes de Alimentação
porDakol Instrumentos e Sistemas Ltda

Folheto técnico comercial c304
porsafetycontrol

Opr3301
porScanSource Brasil

Mt kom g1
porAgassis Rodrigues

Resumo todas as injeções
porme ajuda, bitcoin please almeida

Valores rochestes
porme ajuda, bitcoin please almeida

Opr3101
porScanSource Brasil

Manual tecnico kos g1
porAgassis Rodrigues

Manual tecnico kos g2
porAgassis Rodrigues

Motomil Ficha Técnica Motoesmeril MMi-50B
porPool Shop Piscinas Ltda

57
porMatheus Soares

Mt kos g2
porAgassis Rodrigues

40
porMatheus Soares

Mt kow g1
porAgassis Rodrigues

02
porMatheus Soares

Mt kos g1
porAgassis Rodrigues

04
porMatheus Soares

59
porMatheus Soares

Nivel Laser
porbamoroso

Nivel Lazer
porbamoroso

Fontes de Alimentação
porDakol Instrumentos e Sistemas Ltda


Mais de mapple2012

PDF
Catalogo Ori 2015
pormapple2012

PDF
Catálogo sensores de temperatura 2013
pormapple2012

PDF
Catálogo linha pesada 2014
pormapple2012

PDF
Catálogo int. leve 2014
pormapple2012

PDF
Catálogo geral 2014
pormapple2012

PDF
Dpaula
pormapple2012

PDF
D'paula 2014/2015
pormapple2012

PDF
Chimpa 2013
pormapple2012

PDF
Marflex interruptores 2013
pormapple2012

PDF
Marflex cabos de vela 2013
pormapple2012

PDF
Scanitec 2012
pormapple2012

PDF
Tanclick tubos 2012
pormapple2012

PDF
Tanclick tampas 2012
pormapple2012

PDF
Tanclick reserv 2012
pormapple2012

PDF
Tanclick filtros 2012
pormapple2012

PDF
Schuck 2011
pormapple2012

PDF
Unifap 2012
pormapple2012

PDF
Ueda 2012
pormapple2012

PDF
Ptp 2012
pormapple2012

PDF
3rho 2012
pormapple2012

Catalogo Ori 2015
pormapple2012

Catálogo sensores de temperatura 2013
pormapple2012

Catálogo linha pesada 2014
pormapple2012

Catálogo int. leve 2014
pormapple2012

Catálogo geral 2014
pormapple2012

Dpaula
pormapple2012

D'paula 2014/2015
pormapple2012

Chimpa 2013
pormapple2012

Marflex interruptores 2013
pormapple2012

Marflex cabos de vela 2013
pormapple2012

Scanitec 2012
pormapple2012

Tanclick tubos 2012
pormapple2012

Tanclick tampas 2012
pormapple2012

Tanclick reserv 2012
pormapple2012

Tanclick filtros 2012
pormapple2012

Schuck 2011
pormapple2012

Unifap 2012
pormapple2012

Ueda 2012
pormapple2012

Ptp 2012
pormapple2012

3rho 2012
pormapple2012


Turotest 2012

  • 1.
    Linha Agrícola -OEM Linha Pesada Linha Manômetro Linha Naútica Linha Industrial Catálogo de Produtos 2012 Qualidade na medida certa 1
  • 2.
  • 3.
    ÍNDICE Linha Agrícola OEM 4 Linha Agrícola 6 Linha Pesada 28 Linha Manômetro 41 Linha Industrial 43 Linha Náutica 45 Novidades 50 Lançamento 51 3
  • 4.
    Atendemos as principaisOEM’s de máquinas agrícolas assim como o Linha mercado de reposição de instrumentos. Agrícola Nossos instrumentos possuem vedação frontal protegendo contra água e poeira, OEM iluminação à led e são ultra-resistentes às vibrações das máquinas. 4
  • 5.
    Linha Agrícola OEM Linha Agrícola Horímetro Código Aplicação Descrição Ø52 ▪ 12/24v fornecido com 300285 iluminação à led permanente Ø52 ▪ fornecido com ilumina- 300328 ção à led permanente Indicado para registrar as horas trabalhadas do motor Horímetro Ø52 ▪ com aro amortecedor 300282 fornecido com iluminação à led permanente 300832 Aro amortecedor Tacômetro Código Aplicação Descrição Calibração 3500 RPM ▪ Ø85 ▪ 12/24V ▪ Ajustável 301961 140-400 Hz com horímetro 3500 RPM ▪ Ø85 ▪ 12/24V ▪ Ajustá- Tacômetro 300055 140-400 HZ vel ▪ universal Indicado para monitoramento da 2800 RPM ▪ Ø85 ▪ 12V ▪ com 300110 1:2,083 Hz rotação do motor horímetro 300120 através do sinal W do alternador. 3500 RPM ▪ Ø85 ▪ 12V 1:2,045 HZ 300027 3500 RPM ▪ Ø85 ▪ 12/24V 1:2,884 HZ 3500 RPM ▪ Ø100 ▪ 12V ▪ com 300126 1:2,100 HZ horímetro Indicador de Temperatura Código Aplicação Descrição Calibração Indicador de Temparatura 300473 Ø52 ▪ 12V ▪ 40°C-120°C 325-60 Ω 300095 Ø52 ▪ 12V ▪ 40°C-120°C 75-8,2 Ω 300430 Indicado para monitoramento da Ø52 ▪ 12V ▪ 40°C-120°C 300-24,7 Ω temperatura da água de refrigera- 300103 ção do motor, através de um sensor Ø52 ▪ 12V ▪ 40°C-120°C 380-20 Ω 300476 de temperatura tipo NTC. Ø52 ▪ 12V ▪ 40°C-120°C 69-7 Ω 300426 Ø60 ▪ 24V ▪ 40°C-120°C 380-20 Ω Indicador de Combustível Código Aplicação Descrição Calibração Indicador de 301291 Ø52 ▪ 12V ▪ V-C 1-88 Ω Combustível 300471 Ø52 ▪ 12V ▪ V-C 10-180 Ω Indicador para monitoramento do 300424 nível de combustível no tanque Ø52 ▪ 24V ▪ 0-4/4 10-180 Ω através da bóia (sensor de nível 300088 Ø52 ▪ 12V ▪ 0-4/4 70-3 Ω resistivo) 302382 Ø60 ▪ 12V ▪ V-C 88-1 Ω Sinalizador de Funções Código Aplicação Descrição 300076 Ø52 ▪ 12V ▪ 3 Led’s 300081 Ø52 ▪ 12V ▪ 5 Led’s Sinalizador de funções 300086 Indicado para monitoramento das funções da máquina por luzes de Ø52 ▪ 12V ▪ 5 Led’s advertência. 302041 Ø52 ▪ 12V ▪ 3 Led’s 205902 Ø52 ▪ 12V ▪ 9 Led’s ▪ esquerdo 205904 Ø52 ▪ 12V ▪ 9 Led’s ▪ direito Produtos Customizados A Turotest está preparada para atender os mais diversos projetos.Consulte nossa equipe de engenharia e desenvolvimento e faça seu orçamento. Veja mais em: www.turotest.com.br 5
  • 6.
    Além da fabricaçãode instrumentos, a Turotest desenvolve e fabrica painéis para tratores e colheitadeiras, veículos Linha fora de estrada, geradores de energia, motores estacionários, empilhadeiras e Agrícola máquinas em geral. Com um Know How conquistado por uma experiência de mais de 45 anos, os painéis de instrumentos Turotest podem ser customizados de acordo com as necessidades de cada cliente. 6
  • 7.
    Linha Agrícola Massey Fergusson Código Turotest Código Original Aplicação Cabo Ømm Descrição Acessório Indicado para reduzir a ▪ aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Ø52mm • borracha preta. instrumento. Indicado para iluminação ▪ conjunto de lâmpada e soquete plástico 202186 047.834 de instrumentos. • 1,2W • 12Vcc. Indicado para fixação do ▪ bucha plástica para fixar instrumento ▪ 200543 067268R1 instrumento. interno Ø 7,28mm. Conjunto de Indicado para proteção ▪ tampa de proteção de conectores com lâmpada e 203911 6221179M1 soquete dos conectores. parafusos. Indicado para proteção do 204216 6221178M1 instrumento, com placa ▪ tampa inferior com placa central. central. Indicado para a proteção 204109 622769M1 ▪ tampa para proteção regulável. do instrumento. Amperímetro • -30/0/+30A • fornecido sem iluminação 302671 3.146.056 52 • mostrador preto • aro externo cromado Indicado para medir a corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação 302672 487.166 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. • -60/0/+60A • fornecido sem iluminação 302674 3.099.075 52 • mostrador preto • aro externo cromado Bóias Amperímetro 303303 3.587.525 Indicado para medir o nível • VZ 1 / CH 88Ω • comprimento 224 mm de combustível do tanque, 303301 3.587.526 através de sinal resistivo • VZ 1 / CH 88Ω • comprimento 192 mm enviado ao indicador de 303302 3.587.719M91 combustível. • VZ 1 / CH 88Ω • comprimento 333 mm Bóias Linha Agrícola Massey Fergusson Cód.Turotest Nº original Descrição/ Aplicação 303303 3.587.525 Bóia de braço. Tratores normais 265, 275, 283, 290 e para a linha Advance. De 1995 em diante. 303301 3.587.526 Bóia de braço. Tratores 265, 275, 283, 290. Antigos até 1994 303302 3.587.719 Bóia de braço. Tratores normais 292, 297, 299 e para linha Advance. Indicado para medir o nível de combustível do reservatório (tanque), através do sinal enviado ao indicador de combustível. 7
  • 8.
    Linha Agrícola Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 2.833.020, Indicado para registrar as 300285 52 led permanente • mostrador preto • aro UNIVERSAL horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Horímetro com Aro 3.146.876, • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação Amortecedor 301155 52 verde permanente • mostrador preto • 039.276, 039.764 aro externo zincado branco • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 302381 062.783 60 verde permanente • mostrador preto • aro externo zincado branco • VZ(88Ω) - CH(1Ω) • 12Vcc • iluminação 302382 069.105 Indicado para monitora- 60 verde permanente • mostrador preto • mento do nível de combus- aro externo zincado branco tível no tanque através do • 0(1Ω) - 1(88Ω) • 12Vcc • iluminação 302384 6218011 sinal emitido pela bóia. 60 branca permanente • mostrador preto • aro externo nylon preto • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 303081 6218011M1 60 verde permanente • mostrador preto • aro externo zincado branco • VZ(88Ω) - CH(1Ω) • 12Vcc • iluminação 303083 6221777M1 60 verde permanente • mostrador preto • aro externo zincado branco Indicador Elétrico de Temperatura Indicador Elétrico de 035.803, • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- Combustível 300453 3.147.422, 52 minação verde permanente • mostrador 2.801.716 preto • aro externo nylon preto • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300473 3.099.501 52 minação verde permanente • mostrador preto • aro externo nylon preto • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 3.148.821, 301024 52 minação verde permanente • mostrador 051.612 preto • aro externo nylon preto Indicado para monitora- • 40°C(360Ω) - 120°C(70Ω) • 12Vcc • ilu- mento da temperatura, 302383 062.782 60 minação verde permanente • mostrador através de sensor de preto • aro externo zincado branco temperatura. • 40°C(360Ω) - 120°C(70Ω) • 12Vcc • ilu- 302385 6.217.998 60 minação verde permanente • mostrador preto • aro externo zincado branco • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • ilu- 300477 1.175.325.588.00 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de • 40°C(360Ω) - 110°C(70Ω) • 12Vcc • ilu- Temperatura 303082 6217998M1 60 minação verde permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água • 40°C- 110°C • fornecido sem ilumi- 3.146.052, nação • mostrador preto • aro externo 302401 1,15m 52 3.148.822 zincado branco • rosca 5/8” 18UNF • cabo 1,15m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302418 487.211, 980.781 1,60m 52 zincado branco • rosca 5/8” 18UNF • cabo 1,60m • 40°C- 110°C • fornecido sem ilumina- 302419 489.766, 2.801.540 Indicado para monitora- 1,85m 52 ção • mostrador preto • aro externo nylon mento da temperatura da preto • rosca 5/8” 18UNF • cabo 1,85m água de refrigeração do motor, não necessita de • 40°C- 110°C • fornecido sem ilumi- alimentação ou sensor. nação • mostrador preto • aro externo 302424 UNIVERSAL 4,00m 52 Indicador zincado branco • rosca 5/8” 18UNF • Mecânico de cabo 4,0m Temperatura • 40°C- 110°C • fornecido sem ilumi- da Água nação • mostrador preto • aro externo 302427 1.431.303 3,60m 52 zincado branco • rosca 5/8” 18UNF • cabo 3,60m • 40°C- 110°C • fornecido sem ilumina- 302428 035.367 1,65m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 1,65m 8
  • 9.
    Linha Agrícola • 40°C- 110°C • fornecido sem ilumina- 303291 UNIVERSAL 2,00m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 2,00m • 40°C- 110°C • fornecido sem ilumina- 303294 UNIVERSAL 2,50m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 2,50m • 40°C- 110°C • fornecido sem ilumina- 303295 UNIVERSAL 4,00m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 4,00m • 40°C- 110°C • fornecido sem ilumina- 303296 UNIVERSAL 5,00m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • cabo 5,00m Indicador Mecânico de Indicador Mecânico de Temperatura do Óleo Temperatura • 40°C- 140°C • fornecido sem ilumi- do Óleo nação • mostrador preto • aro externo 302423 3.147.028 1,45m 52 zincado branco • rosca 5/8” 18UNF • cabo 1,45m Indicado para monitora- mento da temperatura do • 40°- 140°C • fornecido sem iluminação 3.410.131, 302425 óleo da caixa de trans- 1,35m 52 • mostrador preto • aro externo zincado 3.145.529 missão, não necessita de branco • rosca 5/8” 18UNF • cabo 1,35m alimentação ou sensor. • 40°C- 140°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302426 3.411.534 2,50m 52 zincado branco • rosca 5/8” 18UNF • cabo 2,50m Indicador Sinalizador de Funções Indicador Sinalizador de • 7 funções • 12Vcc • com iluminação • Funções 303085 6217999M1 mostrador preto • aro externo nylon preto Manômetro de Pressão do Óleo • conexão 3/8” 24 UNF traseira • 103 psi 3.146.053, 300489 52 • fornecido sem iluminação • mostrador 487.209, 039.282 Indicado para monitora- preto • aro externo nylon preto mento da pressão do óleo do motor. • conexão M10 x 1 traseira • 5 Kgf/cm² 300505 3.099.400 52 • fornecido sem iluminação • mostrador preto • aro externo nylon preto Indicado para monitora- • conexão M10 x 1 traseira • 30 kgf/ cm² 300369 2.801.163 mento da pressão do óleo 52 • fornecido sem iluminação • mostrador de transmissão preto • aro externo nylon preto Sensor Fornece o sinal de frequên- Manômetro • rosca 5/8” 18UNF • tensão 4,5Vca cia proporcional a rotação do de Pressão do 300180 045.028 motor e ao número @1000RPM • Comprimento 45mm • Óleo de dentes da roda dentada. corpo em nylon • terminais fast on 6,3 Detecta a variação de tem- 3.147.425, • rosca 5/8” 18 UNF • 80°C( 136Ω) - 203106 peratura e fornece sinal 039.385 110°C(69Ω) • corpo em latão resistivo para o indicador. Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 2800 RPM • sinal W (242 Sensor Hz@1200RPM) • 12Vcc • iluminação Magnético 300108 037.749 85 verde independente • mostrador preto • aro externo nylon preto • 2800 RPM • sinal W (250 Hz@1200RPM) • 12Vcc • iluminação 300110 036.244 85 verde independente • mostrador preto • Indicado para aro externo nylon preto monitoramento da rotação do motor e dependendo do • 2800 RPM • sinal W (208 modelo, registro das horas Hz@1000RPM) • 12Vcc • iluminação 300115 039.289 85 trabalhadas, na presença verde independente • mostrador preto • do sinal W do alternador. aro externo nylon preto • 3500 RPM • sinal W (204 Hz@1000RPM) • 12Vcc • iluminação 300120 70.998.112 85 verde independente • mostrador preto • aro externo nylon preto • 2800 RPM • sinal W (242 Hz@1200RPM) • 12Vcc • fornecido Tacômetro 301236 3.409.905 85 sem iluminação • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto 9
  • 10.
    Linha Agrícola • 2800 RPM • sinal W (201/ 208/ 164/ 264 Hz@1000RPM) • 12Vcc • iluminação 302386 067.265 100 verde permanente • mostrador preto • aro externo zincado branco • 2500 RPM • sinal W (201 Hz@1000RPM) • 12Vcc • iluminação 302387 6.217.994 100 verde permanente • mostrador preto • aro externo zincado branco • 2500 RPM • sinal W (201 Hz@1000RPM) • 12Vcc • iluminação 303084 6234786M1 100 verde permanente • mostrador preto • aro externo zincado branco Voltímetro Voltímetro • 16 - 32Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto AGRALE Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Ø52mm • borracha preta instrumento. Horímetro • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro Horímetro externo nylon preto • bivolt • fornecido com iluminação à led 300282 UNIVERSAL Indicado para registrar as 52 permanente • mostrador preto • aro exter- horas trabalhadas. no nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente• mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para monitora- • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumi- mento do nível de combus- 300471 8005.111.506.00.3 52 nação verde independente • mostrador tível no tanque através do preto • aro externo nylon preto sinal emitido pela bóia. Indicador Sinalizador de Funções • 5 funções • 12Vcc • sem iluminação • 300075 8002.111.508.00.6 52 mostrador preto • aro externo nylon preto Tacômetro(contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação Sinalizador de 300055 UNIVERSAL Indicado para monito- 85 verde independente (12Vcc) • mostrador Funções ramento da rotação do preto • aro externo nylon preto motor e registro das horas trabalhadas, na presença • 3500 RPM • sinal W (140- do sinal W do alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde inde- 300460 UNIVERSAL 52 pendente • mostrador preto • aro externo nylon preto CATERPILLAR Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a Aro ▪ aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Amortecedor Ø52mm • borracha preta instrumento. Amperímetro Indicado para medir a corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação 302672 1F7307, 1W5138 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. 10
  • 11.
    Linha Agrícola • -50/0/+50A • fornecido sem iluminação 302673 7F6429, 1S4325 52 • mostrador preto • aro externo cromado 8M7892, 7F6429, • -60/0/+60A • fornecido sem iluminação 302674 52 2Y5138, 1W8914 • mostrador preto • aro externo cromado Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. Horímetro externo nylon preto • bivolt •fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água 9M6316, 1W7551, • 40°- 110°C • fornecido sem iluminação 2Y7258, 4K8515, 302432 4,65m 52 • mostrador preto • aro externo zincado 1W7550, 2Y7257, branco • rosca 5/8” 18UNF • cabo 4,65m 2Y7256 3S4824, 7M9579, Indicador 8M1890, 1S1161, 2W3670, 1W0698, Mecânico de • 40°- 110°C • fornecido sem iluminação Temperatura 1W4302, 1W5928, 302433 1,70m 52 • mostrador preto • aro externo zincado da Água 2Y7247, 1D5928, Indicado para monitora- branco • rosca 5/8”18 UNF • cabo 1,70m 7H9604, 7H9595, 1W4303, 2N2413, mento da temperatura 7M0459 da água do motor. Não necessita de alimentação 3S4824, 1W2864, ou sensor. 8S4915, 1W3291, • 40°C- 110°C • fornecido sem ilumi- 4S9207, 3S4130, nação • mostrador preto • aro externo 302435 2,60m 52 2Y7249, 2Y7270, zincado branco • rosca 5/8” 18UNF • 1S1161, 1W5928, cabo 2,60m 2Y7252, 7M0459 • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302436 1S4325 4,65m 52 zincado branco • rosca 5/8” 18UNF • cabo 4,65m Indicador Mecânico de Temperatura do Óleo 4K8516, 1W7556, 40ºC-140ºC • fornecido sem iluminação Manômetro 2Y3568, 3Y1253, Indicado para monitora- 302434 3,00m 52 • mostrador preto • aro externo zincado de Pressão do 1W702, 6D8429, mento da temperatura do branco • rosca 5/8” 18UNF • cabo 3,0m Combustível 2Y253 óleo da caixa de trans- 1P5486, 6H6692, missão, não necessita de 40ºC-140ºC • fornecido sem iluminação 302437 1W701, 2Y7218, alimentação ou sensor. 1,85m 52 • mostrador preto • aro externo zincado 2Y7248 branco • rosca 5/8” 18UNF • cabo 1,85m Manômetro de Pressão do Combustível 6N3272, 1W703, 2Y096, 2Y3565, • conexão 1/8 NPT traseira • 32 psi • 300483 4N2233, 8N7813, 52 fornecido sem iluminação • mostrador 2Y5097, 4N2234, Indicado para monito- preto • aro externo nylon preto 5Y0353 ramento da pressão do combustível. 5M1065, 5A3072, • conexão 1/8 NPT traseira • 64 psi • 300484 4S8812, 1W705, 52 fornecido sem iluminação • mostrador 2Y5095, 1W5353 preto • aro externo nylon preto Tacômetro (contagiros) • 3500 RPM • sinal W (140- Indicado para 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 monitoramento da rotação verde independente (12Vcc) • mostrador do motor e/ou registro preto • aro externo nylon preto Tacômetro das horas trabalhadas, na • 3500 RPM • sinal W (140- presença do sinal W do 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL alternador. 85 verde independente • mostrador preto • aro externo nylon preto Consulte um representante Turotest em sua região. www.turotest.com.br 11
  • 12.
    Linha Agrícola CBT Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório ▪ aro amortecedor para horimetro • 300832 UNIVERSAL 52 Ø52mm • borracha preta Amperímetro Indicado para medir a corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação Amperímetro 302672 720.951 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à led 300282 1600403064 52 permanente • mostrador preto • aro exter- no nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- 720.948-05, 300461 mento da temperatura 60 minação verde independente • mostrador 0800403013 da água do motor. É preto • aro externo nylon preto necessário trabalhar em • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • ilumi- Indicador 300476 2500403013 conjunto com um sensor 52 nação verde independente • mostrador Elétrico de de temperatura resistivo. preto • aro externo nylon preto Temperatura da Água Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água • 40°C- 110°C • fornecido sem ilumi- 720.948, 302438 2,30m 52 nação • mostrador preto • aro externo 0900403013 zincado branco • rosca 5/8” 18UNF • 40°C- 110°C • fornecido sem ilumi- 302440 0700403013 3,30m 60 nação • mostrador preto • aro externo zincado branco • rosca M14 x 1,5 Indicado para monitora- mento da temperatura • 40°C- 110°C • fornecido sem ilumi- 302441 0700403013A da água do motor. Não 4,00m 60 nação • mostrador preto • aro externo Indicador necessita de alimentação zincado branco • rosca M14 x 1,5 Mecânico de ou sensor. Temperatura • 40°- 110°C • fornecido sem iluminação da Água 302442 5,00m 60 • mostrador preto • aro externo zincado branco • rosca M14x1,5 • 40°C- 110°C • fornecido sem ilumi- 302443 700403013 2,00m 60 nação • mostrador preto • aro externo zincado branco • rosca M14 x 1,5 • Indicador de Pressão do Óleo Indicado para o monitora- mento da pressão ( aplica- • 0 kgf/cm²(10Ω) - 5 kgf/cm²(180Ω) • 720.949-05, ção diversa). É necessário 302927 60 12Vcc• iluminação verde independente • 0800403009 trabalhar em conjunto com mostrador preto • aro externo nylon preto um sensor de pressão resistivo. Manômetro de Pressão do Óleo • conexão 7/16” UNF traseira • 100 psi 302922 0100403009 52 • fornecido sem iluminação • mostrador Indicado para o monitora- preto • aro externo zincado branco mento da pressão do óleo do motor. • conexão 7/16” UNF traseira • 80 psi • 720.949, Manômetro 302921 52 fornecido sem iluminação • mostrador 0100103.000 de Pressão do preto • aro externo zincado branco Óleo Tacômetro (contagiros) Indicado para monitora- • 3500 RPM • sinal W (140- mento da rotação do motor 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 na presença do sinal W do verde independente (12Vcc) • mostrador alternador. preto • aro externo nylon preto 12
  • 13.
    Linha Agrícola • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto CLARK MICHIGAN Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório ▪ aro amortecedor para Horímetro • 300832 UNIVERSAL 52 diâmetro externo Ø60mm Amperímetro Tacômetro com marcador Indicado para medir a de horas corrente (A) de carga da • -30/0/+30A • fornecido sem iluminação 302673 3.300.606 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação Indicador 3.306.830, Indicado para o moni- 301025 52 verde permanente • mostrador preto • Elétrico de 3.300.748 toramento do nível de aro externo nylon preto Combustível combustível no tanque através da bóia (sensor de • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 301155 3300601 nível resistivo) 52 verde permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura 3.306.829, • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- 300461 3.330.744, 60 minação verde independente • mostrador 1.534.143 Indicado para monitora- preto • aro externo nylon preto mento da temperatura ( aplicação diversa). É • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300679 necessário trabalhar em 52 minação verde permanente • mostrador 3.305.094 conjunto com um sensor preto • aro externo nylon preto de temperatura resistivo. • 40°C(325Ω) - 120°C(60Ω) • 24Vcc • ilu- 302301 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302427 3.300.499 3,60m 52 Indicador zincado branco • rosca 5/8” 18UNF • cabo 3,60m Mecânico de Temperatura • 40ºC-140ºC • fornecido sem iluminação 302434 3.302.281 3,00m 52 • mostrador preto • aro externo zincado branco • rosca 5/8” 18UNF • cabo 3,0m Indicado para monitora- • 40°C- 110°C • fornecido sem ilumi- mento da temperatura nação • mostrador preto • aro externo 302435 3.300.600 da água do motor. Não 2,60m 52 zincado branco • rosca 5/8” 18UNF • necessita de alimentação cabo 2,60m ou sensor. • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302436 3.302.282 4,95m 52 zincado branco • rosca 5/8” 18UNF • cabo 4,95m • 40ºC-140ºC • fornecido sem iluminação 302437 3.300.602 1,85m 52 • mostrador preto • aro externo zincado branco • rosca 5/8” 18UNF • cabo 1,85m Manômetro de Pressão do Óleo Indicado para monitora- • conexão 3/8” 24 UNF traseira • 103 psi mento da pressão do óleo 300489 3.300.470 52 • fornecido sem iluminação • mostrador no sistema de lubrificação do motor. preto • aro externo nylon preto Tacômetro Tacômetro (contagiros) Indicado para monito- • 3500 RPM • sinal W (140- ramento da rotação do 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL motor e registro das horas 85 verde independente (12Vcc) • mostrador trabalhadas, na presença preto • aro externo nylon preto do sinal W do alternador. 13
  • 14.
    Linha Agrícola • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (100- 630Hz@1000RPM) •bivolt • iluminação 302571 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Indicador Elétrico de Voltagem Indicador Elétrico de • 16 - 32Vcc • iluminação verde indepen- Voltagem 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto CNH Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horimetro • 300832 UNIVERSAL influência da vibração no 52 Ø52mm • borracha preta instrumento. Indicado para iluminação • conjunto de lâmpada e soquete plástico 202186 9578035 de instrumentos. • 1,2W • 12V Indicado para iluminação • conjunto de lâmpada e soquete plástico 202187 00135833 de instrumentos marítimos. • 1,2W • 24V Horímetro Conjunto de • Ø52mm • bivolt • fornecido com lâmpada e so- 300275 148677A1 52 iluminação à led permanente • mostrador quete plástico preto • aro externo zincado branco 758312, UNIVER- • bivolt • fornecido com iluminação à led 300282 52 permanente • mostrador preto • aro ex- SAL terno nylon preto • com aro amortecedor E158967, UNI- • bivolt • fornecido com iluminação à 300285 52 led permanente • mostrador preto • aro VERSAL externo nylon preto Indicado para registrar as horas trabalhadas. • bivolt • fornecido com iluminação à 300300 00136086 52 led permanente • mostrador preto • aro externo nylon preto • 12Vcc • fornecido com iluminação à 300326 FONN 10951AAN 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Horímetro • VZ(88Ω) - CH(1Ω) • 12Vcc • iluminação 300092 00758313 52 verde permanente • mostrador preto • aro externo nylon preto • 0(10Ω) - 4/4(180Ω) • 24Vcc • ilumina- E157486, E97385, 300424 52 ção verde independente • mostrador 146920A1 preto • aro externo nylon preto • 0(70Ω) - 4/4(3Ω) • 24Vcc • iluminação 00137025, Indicado para o moni- 300450 52 verde independente • mostrador preto • 75253089 toramento do nível de aro externo nylon preto combustível no tanque através da bóia (sensor de • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumi- 300471 E-60 296 nível resistivo). 52 nação verde independente • mostrador preto • aro externo nylon preto • VZ(5Ω) - CH(184Ω) • 12Vcc • ilumina- 300764 E157481, E97354 52 ção verde permanente • mostrador preto • aro externo nylon preto • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 301025 52 verde permanente • mostrador preto • aro externo nylon preto Indicador Indicador Elétrico de Temperatura da Água Elétrico de • 40°C(1470Ω) - 120°C(99Ω) • 12Vcc • Combustível 00758314, 300091 52 iluminação verde permanente • mostra- 87471472 Indicado para monitora- dor preto • aro externo nyon preto mento da temperatura, através de sensor de • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • ilumi- 300476 00908505 temperatura. 52 nação verde independente • mostrador preto • aro externo nylon preto 14
  • 15.
    Linha Agrícola • 40°C(469Ω) - 110°C(47Ω) • 12Vcc • ilu- 300767 E157478, E97351 52 minação verde permanente • mostrador preto • aro externo nylon preto • 40°C(469Ω) - 160°C(13Ω) • 12Vcc • ilu- 300768 E157477, E97358 52 minação verde permanente • mostrador preto • aro externo nylon preto • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • ilu- 300802 00134514 52 minação verde independente • mostrador preto • aro externo nylon preto Indicador 148075A1, • 40°C(470Ω) - 97°C(68Ω) • 24Vcc • ilu- Mecânico de 300827 146921A1, 52 minação verde permanente • mostrador Temperatura E157490, E97389 preto • aro externo nylon preto da Água Indicador Mecânico de Temperatura da Água Indicado para monitora- • 40°C- 110°C • fornecido sem ilumi- mento da temperatura da nação • mostrador preto • aro externo 302438 09991-AB água de refrigeração do 2,30m 52 zincado branco • rosca 5/8” 18UNF • motor, não necessita de cabo 2,30m alimentação ou sensor. Indicador de Pressão • 0 psi(240Ω) - 125 psi(33Ω) • 24Vcc • 00180678, 300452 Indicado para o monito- 52 iluminação verde independente • mos- 00900000 ramento da pressão. É trador preto • aro externo nylon preto necessário trabalhar em • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • 300465 00908512 conjunto com um sensor 52 iluminação verde independente • mostra- de pressão resistivo. dor preto • aro externo nylon preto Manômetro de Pressão do Ar • conexão 1/8 NPT traseira • 10 bar • ilu- Manômetro de 300488 E-61.355 52 minação independente ( lâmpada 1,2W/ Pressão do Ar Utilizado em bombas, 12Vcc) • mostrador preto compressores, linhas de ar e instalações em geral. • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 A56.447/ E61387 52 • sem iluminação • mostrador preto • aro externo nylon preto Sensor Magnético • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Comprimento 45mm • 300172 00180619 corpo em inox 304 • conector terminais fast on 6,3 Fornece o sinal de freqüência proporcional • rosca 5/8” 18UNF • tensão 4,5Vca 300180 00824188 a rotação do motor e ao @1000RPM • Comprimento 45mm • numero de dentes da roda corpo em nylon • terminais fast on 6,3 dentada. • rosca 5/8” 18UNF • tensão 3,5Vca @1000RPM • Comprimento 78mm 300184 00908453 • corpo em inox 304 • cabo de 2 m (2X1,0mm²) Sensor Térmico Sensor Magnético Detecta a variação de tem- • sensor térmico NTC • rosca 1/2 NPT 148078A1, 300631 peratura e fornece o sinal • 40°C( 470Ω) - 160°C(13,5Ω) • corpo E157491, E97356 para o indicador. Deve ser em latão verificada a compatibilida- 148079A1 de da calibração do sensor • sensor térmico NTC • rosca 3/4 NPT • 300765 E156218 com o do indicador de 40°C( 470Ω) - 120°C(36Ω) • corpo em E157492 temperatura. latão Tacômetro (contagiros) • 3500 RPM • sinal W (290 148072A1, Hz@1000RPM) • 24Vcc • iluminação 300013 E158901, 60 independente ( lâmpada 2W/ 24Vcc) • 147451A1 mostrador preto •aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto e/ou da velocidade de • 1000 RPM • sinal sensor magnético deslocamento da máquina. (102 Hz@1000RPM) • bivolt • iluminação 300755 00180564 80 Sensor independente ( lâmpada 2W/ 24Vcc) • Térmico mostrador preto •aro externo nylon preto • 2500 RPM • sinal sensor magnético (16 pulsos) • 24Vcc • iluminação verde 301372 00180618 80 independente • mostrador preto •aro externo nylon preto 15
  • 16.

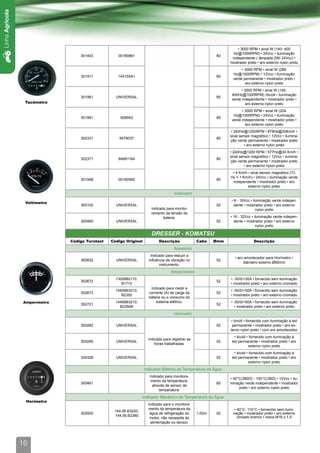

    Linha Agrícola • 3000 RPM • sinal W (140- 400 Hz@1000RPM) • 24Vcc • iluminação 301403 00180861 80 independente ( lâmpada 2W/ 24Vcc) • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (289 Hz@1000RPM) • 12Vcc • iluminação 301911 145155A1 80 verde permanente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • Tacômetro aro externo nylon preto • 3000 RPM • sinal W (204 Hz@1000RPM) • 24Vcc • iluminação 301991 908593 85 verde independente • mostrador preto • aro externo nylon preto • 240Hz@1200RPM / 879Hz@30Km/h • sinal sensor magnético • 12Vcc • ilumina- 302331 9578037 80 ção verde permanente • mostrador preto • aro externo nylon preto • 240Hz@1200 RPM / 577Hz@30 Km/h • sinal sensor magnético • 12Vcc • ilumina- 302371 84991164 80 ção verde permanente • mostrador preto • aro externo nylon preto • 4 Km/h • sinal sensor magnético (73 Hz = 1 Km/h) • 24Vcc • iluminação verde 301068 00180565 80 independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- Voltímetro 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto DRESSER - KOMATSU Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para Horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Amperímetro 13006B2110, • -30/0/+30A • fornecido sem iluminação 302672 52 B1710 • mostrador preto • aro externo cromado Indicado para medir a 14406B3210, • -50/0/+50A • fornecido sem iluminação 302673 corrente (A) de carga da 52 B2350 • mostrador preto • aro externo cromado bateria ou o consumo do Amperímetro 14406B3210, sistema elétrico. • -50/0/+50A • fornecido sem iluminação 302721 52 B2350B • mostrador preto • aro externo preto Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- mento da temperatura, 300461 60 minação verde independente • mostrador através de sensor de preto • aro externo nylon preto temperatura. Indicador Mecânico de Temperatura da Água Horímetro Indicado para o monitora- mento da temperatura da • 40°C- 110°C • fornecido sem ilumi- 144.06.B3220, 302930 água de refrigeração do 1,00m 52 nação • mostrador preto • aro externo 144.06.B2360 zincado branco • rosca M16 x 1,5 motor, não necessita de alimentação ou sensor. 16
  • 17.
    Linha Agrícola • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302931 144.06.B5630 1,15m 52 zincado branco • rosca M16 x 1,5 • Cabo 1,15m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302932 144.06.B1110 1,50m 52 zincado branco • rosca M16 x 1,5 • Cabo 1,50m Indicador Mecânico de Temperatura do Óleo • 40ºC-140ºC • fornecido sem iluminação 144.06.B3240, Indicado para monitora- 302933 1,70m 52 • mostrador preto • aro externo zincado 144.06.B2390 mento da temperatura do branco • rosca M16 x 1,5 • Cabo 1,70m óleo da caixa de trans- Indicador missão, não necessita de • 40ºC-140ºC • fornecido sem iluminação Mecânico de 302934 154.06.B1120 alimentação ou sensor. 2,00m 52 • mostrador preto • aro externo zincado Temperatura branco • rosca M16 x 1,5 • Cabo 2,0m do Óleo Manômetro de Pressão do Óleo • conexão M12 x 1,5 traseira • 10 bar • 300503 UNIVERSAL 60 fornecido sem iluminação • mostrador Indicado para monitora- preto • aro externo nylon preto mento da pressão do óleo 144.06.B3231, do motor. • conexão M10 x 1 traseira • 103 psi • 302926 144.06.B2370, 52 fornecido sem iluminação • mostrador 144.06.B3230 preto • aro externo zincado branco Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 Manômetro verde independente • mostrador preto • de Pressão do aro externo nylon preto Óleo Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto DYNAPAC Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Horímetro • bivolt • fornecido com iluminação à led Aro 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- Amortecedor terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para monitora- • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação mento do nível de combus- 300088 394244 (SIMILAR) 52 verde independente • mostrador preto • tível no tanque através do aro externo nylon preto sinal emitido pela bóia. Tacômetro (contagiros) Indicado para monito- • 3500 RPM • sinal W (140- ramento da rotação do 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL motor e registro das horas 85 verde independente (12Vcc) • mostrador trabalhadas, na presença preto • aro externo nylon preto Indicador do sinal W do alternador. Elétrico de • 3500 RPM • sinal W (140- Combustível 400Hz@1000RPM) •bivolt • iluminação 301961 266625-C 85 verde independente • mostrador preto • aro externo nylon preto 17
  • 18.
    Linha Agrícola Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 394245 (SIMILAR) 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL bateria. 52 dente • mostrador preto • aro externo nylon preto FIAT ALLIS Código Turotest Código Original Descrição Cabo Ømm Descrição Voltímetro Acessório Indicado para reduzir a • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 75220416, Indicado para registrar as 300285 52 led permanente • mostrador preto • aro 75210722 horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível 75215143, • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação 300088 75215142, Indicado para o moni- 52 verde independente • mostrador preto • Horímetro 73112469 toramento do nível de aro externo nylon preto combustível no tanque através da bóia (sensor de • VZ(70Ω) - CH(3Ω) • 12Vcc • iluminação 300423 nível resistivo). 52 verde permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(300Ω) - 120°C(24Ω) • 12Vcc • ilu- 300430 7100034 mento da temperatura 52 minação verde permanente • mostrador da água do motor. É preto • aro externo nylon preto necessário trabalhar em • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • ilu- 715105506, conjunto com um sensor 300461 60 minação verde independente • mostrador 75216184 de temperatura resistivo. preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água 4247725, • 40°C- 110°C • fornecido sem ilumi- 01.2006627, nação • mostrador preto • aro externo 302401 4312910, 1,15m 52 zincado branco • rosca 5/8” 18UNF • 75210404, cabo 1,15m 75200605 Indicador Elétrico de • 40°C- 110°C • fornecido sem ilumi- Temperatura nação • mostrador preto • aro externo 302418 74210421 1,60m 52 da Água zincado branco • rosca 5/8” 18UNF • cabo1,60m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302424 75214411 Indicado para monitora- 4,00m 52 zincado branco • rosca 5/8” 18UNF • mento da temperatura da cabo 4,0m água de refrigeração do 4241946, 4217723, motor, não necessita de • 40°- 110°C • fornecido sem iluminação 302433 75201295, alimentação ou sensor. 1,70m 52 • mostrador preto • aro externo zincado 75214410 branco • rosca 5/8”18 UNF • cabo 1,70m • 40°C- 138°C • fornecido sem ilumi- 2078412, nação • mostrador preto • aro externo 302434 3,00m 52 75213467 zincado branco • rosca 5/8” 18UNF • cabo 3,0m 4312908, 75209147, • 40°C- 110°C • fornecido sem ilumi- 75201433, nação • mostrador preto • aro externo 302438 2,30m 52 75200627, zincado branco • rosca 5/8” 18UNF • Indicador 75216968, cabo 2,30m Mecânico de 75210406 Temperatura da Água Consulte um representante Turotest em sua região. www.turotest.com.br 18
  • 19.
    Linha Agrícola Indicador Mecânico da Temperatura do Óleo • 40ºC-140ºC • fornecido sem iluminação 4312905, 302423 1,45m 52 • mostrador preto • aro externo zincado 75201294 branco • rosca 5/8” 18UNF • Cabo 1,45m • 40°- 140°C • fornecido sem iluminação 4217728, 8320240, 302425 1,35m 52 • mostrador preto • aro externo zincado 79011251 Indicado para monitora- branco • rosca 5/8” 18UNF • cabo 1,35m mento da temperatura do • 40ºC-140ºC • fornecido sem iluminação 302426 4058435 óleo da caixa de trans- 2,50m 52 • mostrador preto • aro externo zincado Indicador missão, não necessita de branco • rosca 5/8” 18UNF • Cabo 2,50m Mecânico de alimentação ou sensor. Temperatura 431298, 4217728, do Óleo 4312907, 4312903, • 40ºC-140ºC • fornecido sem iluminação 4217727, 4217725, 302437 1,85m 52 • mostrador preto • aro externo zincado 4312909, branco • rosca 5/8” 18UNF • cabo 1,85m 75217209, 75201340 Indicador de Pressão do Óleo Indicado para o monitora- mento da pressão ( aplica- • 0 kgf/cm²(10Ω) - 5 kgf/cm²(180Ω) • ção diversa). É necessário 302928 7151053003 60 12Vcc • iluminação verde independente • trabalhar em conjunto com mostrador preto • aro externo nylon preto um sensor de pressão resistivo. Manômetro de Pressão do Ar Utilizado em bombas, • conexão 1/8 NPT traseira • 200 lb/pol² 300509 75213468 compressores, linhas de ar 52 • fornecido sem iluminação • mostrador e instalações em geral preto • aro externo nylon preto Manômetro Manômetro de Pressão do Óleo de Pressão 75210403, do Ar 42400005, • conexão 1/8 NPT traseira • 103 psi • 75201618, 302925 52 fornecido sem iluminação • mostrador 8320239, preto • aro externo zincado branco 75214513, 75235011 8320239, 4240005, 75201618, • conexão 1/8 NPT traseira • 103 psi • 302923 7514513, Indicado para monitora- 52 fornecido sem iluminação • mostrador 75235011, mento da pressão do óleo. preto • aro externo zincado branco 75200625 4217718, • conexão M10 x 1 traseira • 20 Kgf/cm² 79022774, 302924 52 • fornecido sem iluminação • mostrador 75200628, preto • aro externo zincado branco 4246842, 8321791 • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 75213469 52 • sem iluminação • mostrador preto • aro externo nylon preto Tacômetro (contagiros) Manômetro de Pressão do • 3500 RPM • sinal W (140- Óleo 400Hz@1000RPM) • bivolt • iluminação 300055 64703417 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 75223372 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 75216974 52 dente • mostrador preto • aro externo nylon preto HUBER WARCO Código Turotest Código Original Descrição Cabo Ømm Descrição Tacômetro Acessório • aro amortecedor para horimetro • 300832 UNIVERSAL 52 Ø52mm • borracha preta 19
  • 20.
    Linha Agrícola Amperímetro Indicado para medir a corrente (A) de carga da • -50/0/+50A • fornecido sem iluminação 302677 60 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro Voltímetro externo nylon preto • bivolt • fornecido com iluminação à led Indicado para registrar as 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- horas trabalhadas. terno nylon preto • com aro amortecedor • bivolt •fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Temperatura Indicado para monitora- • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • mento da temperatura, 300461 6100882 60 iluminação verde independente • mostra- através de sensor de dor preto • aro externo nylon preto temperatura. Manômetro de Pressão do Óleo Indicado para monitora- • conexão M12 x 1,5 traseira • 10 bar • 300503 mento da pressão do óleo 60 fornecido sem iluminação • mostrador do motor. preto • aro externo nylon preto Tacômetro (contagiros) • 3500 RPM • sinal W (140- Horímetro 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL Indicado para monitora- 85 verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto e/ou registro das horas trabalhadas, na presença • 3500 RPM • sinal W (140- do sinal W do alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto HYSTER Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicador Elétrico de Indicado para reduzir a • aro amortecedor para Horímetro • Temperatura 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm da Água instrumento. Amperímetro Indicado para medir a corrente (A) de carga da • -60/0/+60A • fornecido sem iluminação 302674 819.224, 169.758 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Indicado para registrar as 300285 UNIVERSAL 52 led permanente • mostrador preto • aro horas trabalhadas. externo nylon preto • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Indicador Elétrico de Combustível Temperatura Indicado para monitora- da Água mento do nível de combus- • conexão 1/4 NPT inferior • 40 Kgf/cm² • 300155 819.219, 169.775 52 tível no tanque através do sem iluminação • mostrador branco sinal emitido pela bóia. 20
  • 21.
    Linha Agrícola Indicador Elétrico de Temperatura Indicado para monitora- mento da temperatura • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 819223, 169779, ( aplicação diversa). É 300456 52 minação verde independente • mostrador 819993 necessário trabalhar em preto • aro externo nylon preto conjunto com um sensor de temperatura resistivo. Manômetro de Pressão do Óleo Manômetro • conexão 1/8 NPT traseira • 100 lb/pol² de Pressão do 300504 169.759, 802246 52 • iluminação independente ( lâmpada Óleo Indicado para monitora- 1,2W/ 12Vcc) • mostrador preto mento da pressão do óleo do motor. • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 822424 52 • sem iluminação • mostrador preto • aro externo nylon preto Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL Indicado para monitora- 85 verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto e/ou registro das horas trabalhadas, na presença • 3500 RPM • sinal W (140- do sinal W do alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 821611 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da Tacômetro bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto JACTO Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horímetro • diâ- 300832 UNIVERSAL influência da vibração no 52 metro externo Ø60mm • borracha preta instrumento. Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro Indicado para registrar as externo nylon preto horas trabalhadas. • bivolt • fornecido com iluminação à Horímetro 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto • 36/48Vcc • fornecido com iluminação à 301196 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para o moni- toramento do nível de • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação 300088 644948 combustível no tanque 52 verde independente • mostrador preto • através da bóia (sensor de aro externo nylon preto nível resistivo). Indicador de Pressão Indicado para o monitora- mento da pressão ( aplica- • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • ilu- ção diversa). É necessário 300449 52 minação verde permanente • mostrador trabalhar em conjunto com preto • aro externo nylon preto um sensor de pressão resistivo. Indicador de Pressão Assista nosso vídeo sobre sensores magnéticos em: www.turotest.com.br/videos 21
  • 22.
    Linha Agrícola Indicado para o monitora- mento da pressão ( aplica- • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • ilu- ção diversa). É necessário 300089 52 minação verde independente • mostrador trabalhar em conjunto com preto • aro externo nylon preto um sensor de pressão resistivo. Indicador Elétrico de Temperatura da Água Indicado para monitora- • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • 300453 100906-04 mento da temperatura 52 iluminação verde permanente • mostrador da água do motor. É preto • aro externo nylon preto necessário trabalhar em • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • ilumi- Voltímetro 300476 10051D-01 conjunto com um sensor 52 nação verde independente • mostrador de temperatura resistivo. preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Tacômetro(contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 verde independente (12Vcc) • mostrador preto • aro externo nylon preto Indicado para monito- • 2000 RPM • sinal sensor magnético (2 ramento da rotação do pulsos) • bivolt • iluminação verde per- Sensor 300893 10088E-07, 61549 motor e registro das horas 85 manente • mostrador preto • aro externo trabalhadas, na presença nylon preto do sinal W do alternador. • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Sensor Fornece o sinal de freqüên- • rosca 5/8” 18UNF • tensão 7,5Vca cia proporcional a rotação @1000RPM • Comprimento 45mm • 300176 208728 do motor e ao numero de corpo em inox 304 • conector terminais dentes da roda dentada. fast on 6,3 Detecta a variação de tem- • sensor térmico NTC • rosca 5/8” 18 UNF • 203106 644930 peratura e fornece sinal 80°C( 136Ω) - 110°C(69Ω) • corpo em latão resistivo para o indicador. JOHN DEERE - SLC Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Acessórios Horímetro • bivolt • fornecido com iluminação à 300285 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro exter- Indicado para registrar as no nylon preto • com aro amortecedor horas trabalhadas. • bivolt • fornecido com iluminação à 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à 300331 DQ 49955 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para o monito- ramento do nível de com- • VZ(185Ω) - CH(4Ω) • 12Vcc • ilumina- 300224 DQ 49956 bustível no tanque através 52 ção verde permanente • mostrador preto da bóia (sensor de nível • aro externo nylon preto resistivo). Indicador Elétrico de Temperatura Indicado para monitoramen- • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • Indicador 300466 DQ 49952 to da temperatura, através 60 iluminação verde permanente • mostrador Elétrico de de sensor de temperatura. preto • aro externo nylon preto Combustível • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 202134 DQ 61063 52 iluminação verde permanente • mostrador preto • aro externo zincado branco • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 300323 DQ 49953 52 iluminação verde permanente • mostrador preto • aro externo nylon preto 22
  • 23.
    Linha Agrícola • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • ilu- 300457 DQ 49957 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicador de Posição das Aletas do Picador Indicado para monitora- mento da posição das • (10Ω) - (180Ω) • 12Vcc • iluminação aletas de picador de co- 300442 DQ 50945 52 verde permanente • mostrador preto • lheitadeiras. É necessário aro externo zincado branco trabalhar em conjunto com um sensor resistivo Indicador Manômetro Elétrico das Aletas do Picador Indicado para monitora- mento da pressão com • 0 bar (0,5V) 200 bar (3,7V) • 12Vcc • precisão. É necessário 300011 DQ 47192 52 iluminação verde permanente • mostra- trabalhar em conjunto com dor preto • aro externo nylon preto um sensor de pressão com saída de tensão contínua. Sensor Fornece o sinal de freqüência proporcional • rosca 5/8” 18UNF • tensão 4,5Vca 300180 DQ 13342 a rotação do motor e ao @1000RPM • Comprimento 45mm • numero de dentes da roda corpo em nylon • terminais fast on 6,3 dentada. Tacômetro (contagiros) • 4000RPM / 40Km/h • rotação- sinal W (100@1000RPM) / velocidade- sensor 300791 DQ 49959 80 magnético (ajustável) • 12Vcc • ilumina- ção verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- mento da rotação do motor • 3500 RPM • sinal W (140- Manômetro e/ou registro das horas 400Hz@1000RPM) • bivolt • iluminação Elétrico 300055 UNIVERSAL 85 trabalhadas, na presença verde independente (12Vcc) • mostrador do sinal W do alternador. preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Voltímetro Indicado para monito- • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL ramento da tensão da 52 dente • mostrador preto • aro externo bateria. nylon preto Painel • painel de instrumentos para trator 300520 DQ 54304 Indicado para monitora- modelo 6000/7000 • 12Vcc • mento das funções do motor. • painel de instrumentos para trator 300851 DQ 49664 modelo • 12Vcc MÜLLER Tacômetro Código Turotest Código Original Descrição Cabo Ømm Descrição Acessório Indicado para reduzir a • aro amortecedor para Horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Amperímetro Indicado para medir a corrente (A) de carga da • -60/0/+60A • fornecido sem iluminação 302674 BC 7183 52 bateria ou o consumo do • mostrador preto • aro externo cromado sistema elétrico. Horímetro • bivolt • fornecido com iluminação à 300285 6470320966 52 led permanente • mostrador preto • aro externo nylon preto • bivolt • fornecido com iluminação à led Indicado para registrar as 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- horas trabalhadas. terno nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à Voltímetro 300328 UNIVERSAL 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível Indicado para monitora- • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação mento do nível de combus- 300088 6470330204 52 verde independente • mostrador preto • tível no tanque através do sinal emitido pela bóia. aro externo nylon preto 23
  • 24.
    Linha Agrícola Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Indicado para monito- ramento da tensão da • 12 - 16Vcc • iluminação verde indepen- 300460 BC 8471 bateria. 52 dente • mostrador preto • aro externo nylon preto Indicador Indicador Mecânico de Temperatura da Água Elétrico de • 40°C- 110°C • fornecido sem ilumina- Combustível 302419 6.470.330.592 1,85m 52 ção • mostrador preto • aro externo nylon preto • rosca 5/8” 18UNF • Cabo 1,85m Indicado para monitora- • 40°C- 110°C • fornecido sem ilumi- mento da temperatura da nação • mostrador preto • aro externo 302427 6.470.330.3 água de refrigeração do 3,60m 52 zincado branco • rosca 5/8” 18UNF • motor, não necessita de cabo 3,60m alimentação ou sensor. • 40°- 110°C • fornecido sem iluminação 302582 6.470.330.868 2,00m 52 • mostrador preto • aro externo zincado branco • rosca M14x1,5 • cabo 2,00m Indicador de Funções Indicado para monitora- mento das funções da • 7 funções • 12Vcc • sem iluminação • 300080 647025020 máquina por luzes de 85 mostrador preto • aro externo nylon preto advertência ( aplicação diversa). Indicador de Pressão do Ar Indicador • conexão 1/8 NPT traseira • 200 lb/pol² Mecânico de 300509 BC 7182 52 • fornecido sem iluminação • mostrador Temperatura preto • aro externo nylon preto da Água • conexão 1/8 NPT traseira • 150 lb/ pol² • iluminação independente ( lâmpada 302113 BC 7473 52 Indicado para monitora- 1,2W/ 12Vcc) • mostrador preto • aro mento da pressão do ar externo zincado branco do motor. • conexão M12 x 1,5 traseira • 10 bar • 300503 60 fornecido sem iluminação • mostrador preto • aro externo nylon preto • conexão 1/8 NPT traseira • 300 lb/ pol² 300747 BC 8557 52 • sem iluminação • mostrador preto • aro externo nylon preto Sensor Magnético • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Comprimento 45mm • 300172 68508101 Fornece o sinal de corpo em inox 304 • conector terminais freqüência proporcional fast on 6,3 a rotação do motor e ao numero de dentes da roda • rosca 5/8” 18UNF • tensão 7,5Vca dentada. @1000RPM • Comprimento 45mm • Indicador de 300176 68508100 corpo em inox 304 • conector terminais Funções fast on 6,3 Tacômetro (contagiro) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 64703417 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto VALTRA - VALMET Código Turotest Código Original Descrição Cabo Ømm Descrição Acessórios Indicado para reduzir a Sensor • aro amortecedor para horímetro • 300832 UNIVERSAL influência da vibração no 52 Magnético diâmetro externo Ø60mm instrumento. 302979 838.863.00 Indicado para proteção do • tampa plástica para painel 302980 838.864.00 painel. • placa central 24
  • 25.
    Linha Agrícola Horímetro • bivolt • fornecido com iluminação à led UNIVERSAL, 300282 52 permanente • mostrador preto • aro exter- 801.009.00 no nylon preto • com aro amortecedor • bivolt • fornecido com iluminação à 801.009.00, UNI- 300285 52 led permanente • mostrador preto • aro VERSAL externo nylon preto • bivolt • fornecido com iluminação à Indicado para registrar as 300309 801.009.01 52 led permanente • mostrador preto • aro horas trabalhadas. Aro externo nylon preto Amortecedor • bivolt • fornecido com iluminação à 801.009.00, UNI- 300328 52 led permanente • mostrador preto • aro VERSAL externo nylon preto • bivolt • fornecido com iluminação à 300330 801.009.10 52 led permanente • mostrador preto • aro externo nylon preto Indicador Elétrico de Combustível • VZ(71Ω) - CH(1,4Ω) • 12Vcc • ilumina- 300416 803.366.00 52 ção verde permanente • mostrador preto • aro extermo nylon preto • VZ(1Ω) - CH(88Ω) • 12Vcc • iluminação 301155 842.224.00 Indicado para monitora- 52 verde permanente • mostrador preto • mento do nível de combus- aro externo zincado branco tível no tanque através do • VZ(71Ω) - CH(1,4Ω) • 12Vcc • ilumina- 300431 803.366.10 sinal emitido pela bóia. 52 ção verde permanente • mostrador preto • aro extermo nylon preto • VZ(68Ω) - CH(7Ω) • 12Vcc • iluminação 302974 838.859.00 60 verde permanente • mostrador preto • Horímetro aro extermo nylon preto Indicador Elétrico de Temperatura da Água • 40°C(75Ω) - 120°C(8Ω) • 12Vcc • 300095 803.367.00 52 iluminação verde permanente • mostrador preto • aro externo nylon preto • 40°C(300Ω) - 120°C(24Ω) • 12Vcc • 300430 819.077.10 52 iluminação verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- • 40°C(287,4Ω) - 120°C(22,7Ω) • 12Vcc • mento da temperatura, 300414 819.077.00 52 iluminação verde permanente • mostrador através de sensor de preto • aro externo nylon preto temperatura. • 40°C(75Ω) - 120°C(8Ω) • 12Vcc • 300415 803.367.01 52 iluminação verde permanente • mostrador preto • aro externo nylon preto • 40°C(75Ω) - 120°C(8Ω) • 12Vcc • 302975 838.860.00 60 iluminação verde permanente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água • 40°C- 110°C • fornecido sem ilumi- Indicador nação • mostrador preto • aro externo Elétrico de 302429 E-E1-1018 2,30m 52 Combustível zincado branco • rosca M14 x 1,5 • Cabo 2,30m • 40°- 110°C • fornecido sem iluminação 302430 189.453, 189.450 Indicado para monitora- 0,80m 52 • mostrador preto • aro externo zincado mento da temperatura branco • rosca M14x1,5 • cabo 0,80m da água do motor. Não • 40°C- 110°C • fornecido sem ilumi- necessita de alimentação nação • mostrador preto • aro externo 302781 ADAPTAÇÃO ou sensor. 1,15m 52 zincado branco • rosca M14 x 1,5 • Cabo 1,15m • 40°C- 110°C • fornecido sem ilumi- nação • mostrador preto • aro externo 302431 E-E1-1018 2,36m 52 zincado branco • rosca M14 x 1,5 • Cabo 2,36m Indicador Sinalizador de Funções • 5 funções • 12Vcc • sem iluminação • 300086 231.220 52 mostrador preto • aro externo nylon preto Indicado para monitora- Indicador mento das funções da • 5 funções • 12Vcc • sem iluminação • 300732 801.008.00 52 Mecânico de máquina por luzes de mostrador preto • aro externo nylon preto Temperatura 302976 838.861.00 advertência. • 9 funções • 12Vcc da Água 302977 838.862.00 • 9 funções • 12Vcc 25
  • 26.
    Linha Agrícola Tacômetro (contagiros) • 3000 RPM • sinal W (288 Hz@1000RPM) • 12Vcc • iluminação 300027 808.585.00 80 verde permanente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • 12Vcc • iluminação Tacômetro 300786 838.661.00 80 verde permanente • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (204 Hz@1000RPM) • 12Vcc • iluminação 301238 801.007.00 80 verde permanente • mostrador preto • aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • 12Vcc • iluminação 301239 820.000.00 80 verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- • 3500 RPM • sinal W (140- mento da rotação do motor 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 na presença do sinal W do verde independente • mostrador preto • alternador. aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • 12Vcc • iluminação 300591 820.000.11 80 verde permanente • mostrador preto • Sensor aro externo nylon preto • 3000 RPM • sinal W (269 Hz@1000RPM) • bivolt • iluminação 301292 842.223.00 80 verde permanente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (134,5 - 672,5 Hz@1000RPM) • 12Vcc • iluminação 302971 838.856.00 100 verde permanente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (134,5 - 672,5 Hz@1000RPM) • 12Vcc • iluminação 302972 838.857.00 100 verde permanente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (134,5 - 672,5 Hz@1000RPM) • 12Vcc • iluminação 302973 838.858.00 100 verde permanente • mostrador preto • aro externo nylon preto Manômetro de Pressão do Óleo Indicado para monitora- • conexão 3/8” 24 UNF traseira • 103 psi mento da pressão do óleo 300489 189.451, 03928ITI 52 • fornecido sem iluminação • mostrador Voltímetro no sistema de lubrificação preto • aro externo nylon preto do motor. Sensor Fornece o sinal de freqüência proporcional • rosca 5/8” 18UNF • tensão 4,5Vca 300180 841.468.00 a rotação do motor e ao @1000RPM • Comprimento 45mm • numero de dentes da roda corpo em nylon • terminais fast on 6,3 dentada. Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Consulte um representante Turotest em sua região. www.turotest.com.br 26
  • 27.
    Linha Agrícola YANMAR Código Turotest Código Original Descrição Cabo Ømm Descrição Horímetro • bivolt • fornecido com iluminação à led 300282 UNIVERSAL 52 permanente • mostrador preto • aro ex- terno nylon preto • com aro amortecedor YB 31-54400, YB • bivolt • fornecido com iluminação à Indicado para registrar as 300285 31-54401 (SIMI- 52 led permanente • mostrador preto • aro horas trabalhadas. LAR) externo nylon preto Indicador • bivolt • fornecido com iluminação à Elétrico de 300328 UNIVERSAL 52 led permanente • mostrador preto • aro Combustível externo nylon preto Indicador Elétrico de Combustível • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumina- YB 42-54070 Indicado para o monito- 300444 52 ção verde permanente • mostrador preto (SIMILAR) ramento do nível de com- • aro externo nylon preto bustível no tanque através da bóia (sensor de nível • VZ(10Ω) - CH(180Ω) • 12Vcc • ilumi- YB 42-54070 300471 resistivo). 52 nação verde independente • mostrador (SIMILAR) preto • aro externo nylon preto Indicador Elétrico de Temperatura da Água • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300454 YB 42-54090 52 minação verde permanente • mostrador preto • aro externo nylon preto Indicado para monitora- • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- YB 44-54090 300456 mento da temperatura 52 minação verde independente • mostrador (SIMILAR) ( aplicação diversa). É preto • aro externo nylon preto necessário trabalhar em • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • ilu- 300679 YA 44-54090 conjunto com um sensor 52 minação verde permanente • mostrador Indicador de temperatura resistivo. preto • aro externo nylon preto Elétrico de Temperatura • 40°C(325Ω) - 120°C(60Ω) • 24Vcc • ilu- da Água 302301 52 minação verde permanente • mostrador preto • aro externo nylon preto Voltímetro • 8 - 16Vcc • iluminação verde indepen- 300102 UNIVERSAL 52 dente • mostrador preto • aro externo Indicado para monito- nylon preto ramento da tensão da bateria. • 16 - 32Vcc • iluminação verde indepen- 300460 UNIVERSAL 52 dente • mostrador preto • aro externo nylon preto Sensor Térmico Detecta a variação de tem- • sensor térmico NTC • rosca M14 x 1,5 300671 YB 42-54100 peratura e fornece o sinal • 40°C( 325Ω) - 120°C(60Ω) • corpo em para o indicador. Deve latão ser verificada a compati- bilidade da calibração do • sensor térmico NTC • rosca M16 x 1,5 300674 YB 43-54100 sensor com o do indicador • 40°C( 325Ω) - 120°C(60Ω) • corpo em de temperatura. latão Sensor Tacômetro (contagiros) Térmico • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • iluminação 300055 UNIVERSAL 85 Indicado para monitora- verde independente (12Vcc) • mostrador mento da rotação do motor preto • aro externo nylon preto na presença do sinal W do • 3500 RPM • sinal W (140- alternador. 400Hz@1000RPM) •bivolt • iluminação 301961 UNIVERSAL 85 verde independente • mostrador preto • aro externo nylon preto Acessório Indicado para reduzir a • aro amortecedor para Horímetro • 300832 UNIVERSAL influência da vibração no 52 diâmetro externo Ø60mm instrumento. Confira as novidades e últimos lançamentos em nosso site: www.turotest.com.br 27
  • 28.
    Linha Painéis, tacômetros, indicadores elétricos e mecânicos, horímetros e sensores Pesada/ magnéticos para: caminhões, grupos geradores, máquinas e equipamentos de mineração e motores estacionários. Leve 28
  • 29.
    Linha Pesada /Leve MERCEDES-BENZ Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro • -30/0/+30A • fornecido sem ilumina- 302675 002.542.30.30 60 ção • mostrador preto • aro externo nylon preto Caminhões modelo MB 321/ 608. • -30/0/+30A • fornecido sem ilumina- 302676 002.542.30.30 Indicado para medir a corrente (A) 60 ção • mostrador preto • aro externo cromado de carga da bateria ou o consumo 002.542.50.50 / do sistema elétrico. Amperímetro • -50/0/+50A • fornecido sem ilumina- 345.542.71.24 / 302677 60 ção • mostrador preto • aro externo 345.542.72.24 / cromado 345.542.70.24 Indicador de Combustível • 0(70Ω) - 4/4(3Ω) • 12Vcc • ilumina- 300088 52 ção verde independente • mostrador Indicado para o monitoramento do preto • aro externo nylon preto nível de combustível no tanque através da bóia (sensor de nível • 0(10Ω) - 1(180Ω) • 12Vcc • ilumina- 302282 60 ção verde independente • mostrador resistivo). preto • aro externo nylon preto Indicador de Pressão Indicado para o monitoramento da • 0 bar (10Ω) - 5 bar(180Ω) • 12Vcc • pressão (aplicação diversa). É ne- 300093 52 iluminação verde independente • mos- cessário trabalhar em conjunto com trador preto • aro externo nylon preto um sensor de pressão resistivo. Indicador Elétrico de Temperatura da Água • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 300103 52 iluminação verde independente • mos- Indicador de trador preto • aro externo nylon preto Pressão • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • 300418 60 iluminação verde independente • mos- Caminhões modelo MB 321/ 608. trador preto • aro externo nylon preto Indicado para monitoramento da • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • 300426 temperatura (aplicação diversa). É 60 iluminação verde independente • mos- necessário trabalhar em conjunto trador preto • aro externo nylon preto com um sensor de temperatura • 40°C(380Ω) - 100°C(38Ω) • 12Vcc • resistivo. iluminação verde independente • mos- 300461 003.542.25.05 60 trador preto • aro externo nylon preto • mb 321/ 608 • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • 300802 52 iluminação verde independente • mos- trador preto • aro externo nylon preto Indicador Mecânico de Temperatura da Água 2,00m • 40°- 110°C • fornecido sem iluminação • mostrador preto • 302582 UNIVERSAL 52 aro externo zincado branco • rosca M14x1,5 Indicador 2,50m • 40°- 110°C • fornecido sem Elétrico de iluminação • mostrador preto • Temperatura 302581 UNIVERSAL 52 aro externo zincado branco • da Água rosca M14x1,5 4,00m • 40°- 110°C • fornecido sem iluminação • mostrador preto • 302583 UNIVERSAL 52 aro externo zincado branco • rosca M14x1,5 Caminhões modelo MB 321/ 608. 5,00m • 40°- 110°C • fornecido sem Indicado para monitoramento da iluminação • mostrador preto • 302584 UNIVERSAL 52 temperatura da água, não necessita aro externo zincado branco • de alimentação ou sensor. rosca M14x1,5 1,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302412 001.542.32.05 60 aro externo zincado branco • rosca M14 x 1,5 1,50m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302413 001.542.86.05 60 aro externo zincado branco • rosca M14 x 1,5 Indicador 2,00m • 40°C- 110°C • fornecido sem Mecânico de iluminação • mostrador preto • 302402 001.542.05.05 60 Temperatura aro externo zincado branco • da Água rosca M14 x 1,5 Veja nosso vídeo sobre painéis para motores estacionários: www.turotest.com.br/videos 29
  • 30.
    Linha Pesada /Leve • 40°C- 110°C • fornecido sem 000.542.00.05-B / iluminação • mostrador preto • 302416 2,00m 60 001.542.05.05 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302414 001.542.89.05 2,50m 60 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302415 UNIVERSAL 3,00m 60 aro externo zincado branco • Indicador rosca M14 x 1,5 Mecânico de • 40°C- 110°C • fornecido sem Temperatura Caminhões modelo MB 321/ 608. iluminação • mostrador preto • 302417 Indicado para monitoramento da 3,50m 60 aro externo zincado branco • temperatura da água, não necessita rosca M14 x 1,5 de alimentação ou sensor. • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302411 UNIVERSAL 4,00m 60 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302421 UNIVERSAL 5,00m 60 aro externo zincado branco • rosca M14 x 1,5 • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302422 UNIVERSAL 6,00m 60 aro externo zincado branco • rosca M14 x 1,5 Manômetro de Pressão do Óleo Manômetro • conexão M12 x 1,5 traseira de Pressão do 60 • 10 Kgf/cm² • fornecido sem 300503 000.542.06.01 Óleo iluminação • mostrador preto • conexão M12 x 1,5 traseira • 3 Caminhões modelo MB 321 60 Kgf/cm² • fornecido sem ilumina- 302284 000.542.10.02 Indicado para monitoramento da ção • mostrador preto pressão do óleo do motor. • conexão M12 x 1,5 traseira • 5 60 Kgf/cm² • fornecido sem ilumina- 302285 000.542.06.02 ção • mostrador preto Manômetro de Pressão do Turbo • conexão para mangueira Ø5/32” • 1 bar • iluminação verde UNIVERSAL 52 300339 independente • mostrador preto • Todos os modelos de ôni- com kit • aro externo nylon preto bus/ caminhões com turbo. Indicado para monitoramento da • conexão para mangueira pressão do turbo. Ø5/32” • 1 bar • iluminação verde 52 300513 UNIVERSAL independente • mostrador preto • sem kit • aro externo nylon preto Painel de Instrumentos com Chicote Manômetro de Pressão do Para motores Mercedes- Turbo -Benz OM 352/OM 364 . Utilizado para acionar, monitorar e parar motores estacionários, • 12Vcc 300521 equipados com sistema de proteção com parada de emergência por alta temperatura, baixa pressão de óleo. Para motores Mer- cedes-Benz OM 366. Utilizado para acionar, monitorar e parar motores estacionários, • 12Vcc 300544 equipados com sistema de proteção com parada de emergência por alta temperatura, baixa pressão de óleo. Para motores Mer- cedes-Benz OM 447. Utilizado para acionar, monitorar e parar motores estacionários, • 24Vcc 301184 equipados com sistema de proteção com parada de emergência por alta Painel com temperatura, baixa pressão de óleo. chicote 30
  • 31.
    Linha Pesada /Leve Tacômetro (contagiros) • 2500 RPM • sinal W (297 Hz@1000RPM) • 12Vcc • fornecido 001.542.97.16 / 302262 100 sem iluminação • mostrador preto 386.542.71.16 • aro externo nylon preto • ônibus modelo 355 LA • 2500 RPM • sinal W (320 Hz@1000RPM) • 12Vcc • fornecido sem iluminação • mostrador preto 302264 001.542.87.16 100 • aro externo nylon preto • ônibus/ caminhões modelo 365/ 370/ 371/ 1519 a 1933 • 2500 RPM • sinal W (265 Tacômetro Hz@1000RPM) • 24Vcc • fornecido 302258 386.542.71.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 447 A/ LA e 449 A/LA 345.542.01.16 / • 2500 RPM • sinal W (290 345.542.73.16 / Hz@1000RPM) • 24Vcc • fornecido sem iluminação • mostrador preto • 300004 345.542.74.16 / 100 aro externo nylon preto • ônibus/ ca- 345.542.75.16 / minhões modelo 336/ 355/ 356E/ 364/ 345.542.76.16 365/ 370/ 371/ 1519/ 1932/ 1933 • 2500 RPM • sinal W (290 Hz@1000RPM) • 24Vcc • fornecido 345.542.74.16 / sem iluminação • mostrador preto 302286 345.542.75.16 / 80 • aro externo nylon preto • ônibus/ 350.542.75.16 caminhões modelo 355/ 364/ 365/ 366/ 370/ 371/ 1519/ 1924/ 1924A/ 1932/ 1933 • 3000 RPM • sinal W (221 Hz@1000RPM) • 12Vcc • fornecido 302260 688.542.73.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões 364 A/ LA912 • 2500 RPM • sinal W (297 Tacômetro 664.542.70.16 / Hz@1000RPM) • 24Vcc • fornecido 302263 664.542.71.16 / 100 sem iluminação • mostrador preto 688.542.73.16 • aro externo nylon preto • ônibus 447LA/ 449A • 3000 RPM • sinal W (240 Hz@1000RPM) • 24Vcc • fornecido 384.542.91.16 / 302261 100 sem iluminação • mostrador preto 384.542.92.16 • aro externo nylon preto • ônibus Diferentes modelos de modelo 447 LA/ 449/ 366 LA ônibus e caminhões. • 3000 RPM • sinal W (249 Indicado para monitoramento da Hz@1000RPM) • 24Vcc • fornecido 001.542.40.16 / rotação do motor e/ou registro das 300008 100 sem iluminação • mostrador preto 001.542.20.16 horas trabalhadas, na presença do • aro externo nylon preto • ônibus/ sinal W do alternador. caminhões modelo 336/ 1935 • 3500 RPM • sinal W (214 Hz@1000RPM) • 12Vcc • fornecido 302259 345.542.75.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 366 • 3500 RPM • sinal W (219 Hz@1000RPM) • 12Vcc • fornecido 345.542.81.16 / sem iluminação • mostrador preto 302254 100 • aro externo nylon preto • ônibus/ 345.542.82.16 caminhões modelo 352/ 355/ 370 ano Tacômetro 1983/ 1313/ 1316/ 1517 • 3500 RPM • sinal W (240 Hz@1000RPM) • 12Vcc • fornecido 302257 A688.542.00.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões 364 A/LA/ 712/ 812 • 3500 RPM • sinal W (210 Hz@1000RPM) • 12Vcc • sem ilumi- 300126 100 nação • mostrador preto • aro externo nylon preto • motores estacionários modelo 352 • 3500 RPM • sinal W (200 Hz@1000RPM) • 24Vcc • fornecido sem iluminação • mostrador preto 300010 801007022 80 • aro externo nylon preto • ônibus/ caminhões modelo 352/ 362/ 1113/ 1313/ 1513 e após 1985. • 3500 RPM • sinal W (200 Hz@1000RPM) • 24Vcc • fornecido 300007 345.542.82.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 355 • 3500 RPM • sinal W (210 Tacômetro 382.542.71.16 / Hz@1000RPM) • 24Vcc • fornecido sem iluminação • mostrador preto • 300006 382.542.78.16 / 100 aro externo nylon preto • ônibus/ ca- 382.542.73.16 minhões 366/ 371/ 1414/ 1418/ 1514/ 1618/ 1621/ 2312/ 2418 31
  • 32.
    Linha Pesada /Leve • 3500 RPM • sinal W (210 Hz@1000RPM) • 24Vcc • fornecido 300018 345.542.73.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões modelo 352/ 362/ 364/ 608 • 3500 RPM • sinal W (244 Hz@1000RPM) • 24Vcc • fornecido 302255 382.542.73.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus modelo 366 A • 3500 RPM • sinal W (265 Hz@1000RPM) • 24Vcc • fornecido Tacômetro 302256 A382.542.02.16 100 sem iluminação • mostrador preto • aro externo nylon preto • ônibus/ caminhões modelo 366 la/ 1420/ 1520 • 3500 RPM • sinal W (258 Hz@1000RPM) • 24Vcc • sem ilumi- 300125 100 nação • mostrador preto • aro externo nylon preto • motores estacionários modelo 447 Taco Gerador Utilizado como fonte de sinal variá- vel (tensão alternada / freqüência), sendo acoplado ao ponto a ser mo- • 6,3Vca @ 1000RPM • fixação 202183 UNIVERSAL nitorado a rotação, onde a variação rosca M22x1,5 no sinal é proporcional a mesma rotação. Indicador de SCANIA Pressão Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Indicador de Combustível Ônibus/ caminhões e mo- tores estacionários. • 0(10Ω) - 1(180Ω) • 24Vcc • Indicado para o monitoramento do iluminação verde independente 302281 60 nível de combustível no tanque • mostrador preto • aro externo através da bóia (sensor de nível nylon preto resistivo). Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 Ônibus/ caminhões e mo- 52 pendente • mostrador preto • aro tores estacionários. externo nylon preto Indicado para o monitoramento da pressão (aplicação diversa). É ne- • 0 bar(10Ω) - 10 bar(180Ω) • Indicador cessário trabalhar em conjunto com 24Vcc • iluminação verde inde- Elétrico de 300602 52 um sensor de pressão resistivo. pendente • mostrador preto • aro Temperatura externo nylon preto Indicador Elétrico de Temperatura da Água Ônibus/ caminhões e motores estacionários modelo B 76, BD 76, B 110, L75, L, LS, LT 110. • 40°C(325Ω) - 120°C(60Ω) • Indicado para monitoramento da 24Vcc • iluminação verde inde- 302283 530.765 / 62.556 60 temperatura da água do motor ( pendente • mostrador preto • aro Scânia). É necessário trabalhar em externo nylon preto conjunto com um sensor de tempe- ratura resistivo. Manômetro de Pressão do Óleo • conexão M12 x 1,5 traseira • 10 Kgf/cm² • fornecido sem 300503 530.764 60 Manômetro iluminação • mostrador preto • de Pressão do caminhões modelo 111/ 112 Óleo • conexão M12 x 1,5 traseira • 5 Kgf/cm² • fornecido sem 302285 068.851 / 066.166 Indicado para monitoramento da 60 iluminação • mostrador preto • pressão do óleo do motor. caminhões modelo 111/ 112 • conexão M12 x 1,5 traseira • 15 bar • fornecido sem iluminação 302751 530.763 60 • mostrador preto • aro externo nylon preto • motores marítimos D11, DS11, DS111 Manômetro de Pressão do Turbo • conexão para mangueira Todos os modelos de caminhões Ø5/32” • 2 bar • iluminação verde 300340 com turbo.Indicado para monitora- 52 independente • mostrador preto • mento da pressão do turbo. Manômetro com kit • aro externo nylon preto de Pressão do Turbo 32
  • 33.
    Linha Pesada /Leve • conexão para mangueira Ø5/32” • 2 bar • iluminação verde 300492 52 independente • mostrador preto • sem kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 3 bar • iluminação verde 300531 UNIVERSAL 52 independente • mostrador preto • sem kit • aro externo nylon preto Tacômetro(contagiros) • 3000 RPM • sinal W (288 Hz@1000RPM) • 24Vcc • forne- Tacômetro 533.166 / 533.374 / cido sem iluminação • mostrador 300012 80 533.894 / 538.130 preto • aro externo nylon preto • ônibus, caminhões modelo B111, L110 (após 1975), L11 • 3000 RPM • sinal W (302 Indicado para monitoramento da Hz@1000RPM) • 24Vcc • forne- 533.374 / 533.166 / 300692 rotação do motor. 80 cido sem iluminação • mostrador 533.894 / 538.130 preto • aro externo nylon preto • motores marítimos • 3000 RPM • sinal taco gerador 01 (relação 2: 1 ) • fornecido 300769 80 sem iluminação • mostrador preto • aro externo nylon preto • motores marítimos Taco Gerador Utilizado como fonte de sinal variá- vel (tensão alternada / freqüência), sendo acoplado ao ponto a ser mo- • 17Vca @ 1800RPM • fixação 300276 UNIVERSAL nitorado a rotação, onde a variação rosca M22X1,5 no sinal é proporcional a mesma rotação. Taco Gerador VOLVO Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 52 pendente • mostrador preto • aro externo nylon preto • 0 bar(10Ω) - 10 bar(180Ω) • Indicado para o monitoramento da 24Vcc • iluminação verde inde- 300602 52 pressão (aplicação diversa). É ne- pendente • mostrador preto • aro cessário trabalhar em conjunto com externo nylon preto um sensor de pressão resistivo. • 0 bar(10Ω) - 7 bar(180Ω) • 24Vcc • iluminação verde independente • mostrador preto • 302759 8• 12.3664 60 aro externo nylon preto • Ônibus, Caminhões modelo NL (ano 1993 à 1997). Indicador de Pressão Indicador Elétrico de Temperatura Ônibus, Caminhões mode- lo NL (ano 1193 à 1997). • 40°C(380Ω) - 120°C(20Ω) • Indicado para monitoramento da 24Vcc • iluminação verde inde- 300426 8• 12.3665 temperatura (aplicação diversa). É 60 pendente • mostrador preto • aro necessário trabalhar em conjunto externo nylon preto com um sensor de temperatura resistivo. Manômetro de Pressão do Turbo • conexão para mangueira Ø5/32” • 2 bar • iluminação verde 300340 8• 12.3866 52 independente • mostrador preto • com kit • aro externo nylon preto Todos os modelos de caminhões • conexão para mangueira com turbo. Indicado para monito- Ø5/32” • 2 bar • iluminação verde 300492 52 ramento da pressão do turbocom- independente • mostrador preto • pressor. sem kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 3 bar • iluminação verde 300531 UNIVERSAL 52 Manômetro independente • mostrador preto • de Pressão do sem kit • aro externo nylon preto Turbo 33
  • 34.
    Linha Pesada /Leve Tacômetro (contagiros) 159.8573 / 161.7218 / • 2800 RPM • sinal W (384 Caminhões modelo N10. 161.7217 / Hz@1000RPM) • 24Vcc • forne- 300001 Indicado para monitoramento da 80 303.8110 / 8• cido sem iluminação • mostrador rotação do motor. 12.3661 / 8• preto • aro externo nylon preto 12.3662 VOLKSWAGEN Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Tacômetro Amperímetro Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302677 T00.919.511E de carga da bateria ou o consumo 60 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 52 pendente • mostrador preto • aro externo nylon preto Indicado para o monitoramento da • 0 bar(10Ω) - 10 bar(180Ω) • pressão (aplicação diversa). É ne- 24Vcc • iluminação verde inde- 300602 52 cessário trabalhar em conjunto com pendente • mostrador preto • aro um sensor de pressão resistivo. externo nylon preto • 0 kgf/cm²(10Ω) - 3 kgf/ cm²(130Ω) • 24Vcc • iluminação 302760 T00.919.551 60 verde independente • mostrador preto • aro externo nylon preto Indicador de Indicador Elétrico de Temperatura Pressão Indicado para monitoramento da • 40°C(630Ω) - 120°C(43Ω) • temperatura (aplicação diversa). É 12Vcc • iluminação verde inde- 300079 necessário trabalhar em conjunto 52 com um sensor de temperatura pendente • mostrador preto • aro resistivo. externo nyon preto Tacômetro (contagiros) • 2750 RPM • sinal W (227 Hz@1000RPM) • bivolt • ilumi- 300797 T00.919.253-C 60 nação branca independente • mostrador preto •aro externo Indicado para monitoramento da nylon preto rotação do motor na presença do sinal W do alternador. • 4000 RPM • sinal W (227 Hz@1000RPM) • bivolt • ilumina- 300005 60 ção independente ( lâmpada 2W/ T00.919.253-B 12Vcc) • mostrador preto •aro externo nylon preto TOYOTA Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Indicador Tacômetro elétrico de • 3500 RPM • sinal W (280 temperatura Indicado para monitoramento da Hz@1000RPM) • 24Vcc • forne- 302253 8.327.098.001 rotação do motor na presença do 80 cido sem iluminação • mostrador sinal W do alternador. preto • aro externo nylon preto MWM Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro • -30/0/+30A • fornecido sem 907.100.200.060 / 302676 Motores estacioná- 60 iluminação • mostrador preto • 922.509.800.027 rios e grupo geradores. aro externo cromado Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302677 907.100.200.052 de carga da bateria ou o consumo 60 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Horímetro Motores estacioná- • bivolt • iluminação verde inde- 70.998.109 / rios e grupo geradores. 300328 52 pendente • mostrador preto • aro 900.000.600.054 Indicado para registrar as horas trabalhadas. externo nylon preto Amperímetro Indicador de Pressão Motores estacioná- rios e grupo geradores. • 0 bar(10Ω) - 10 bar(180Ω) • Indicado para monitoramento da 12Vcc • iluminação verde inde- 300089 52 pressão em sistema pressurizado. pendente • mostrador preto • aro É necessário trabalhar em conjunto externo nylon preto com sensor de pressão. 34
  • 35.
    Linha Pesada /Leve • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • 300602 52 iluminação verde independente • mos- trador preto • aro externo nylon preto Indicador Elétrico de Temperatura • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • iluminação verde independente 300476 52 Motores estacioná- • mostrador preto • aro externo 905.685.010.512 rios e grupo geradores. nylon preto Indicado para monitoramento da • 40°C(69Ω) - 120°C(7Ω) • 24V • temperatura, através de sensor de iluminação verde independente 302452 temperatura. 52 • mostrador preto • aro externo Indicador nyon preto Sinalizador de Funções Indicador Mecânico de Temperatura 2,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302402 60 aro externo zincado branco • UNIVERSAL rosca M14 x 1,5 • Cabo 2,0m 4,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302411 60 aro externo zincado branco • UNIVERSAL rosca M14 x 1,5 • Cabo 4,0m 1,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302412 Motores estacionários, grupo 60 UNIVERSAL aro externo zincado branco • geradores e grupo pneumático. rosca M14 x 1,5 • Cabo 1,0m Indicado para monitoramento da temperatura da água do motor. Não 3,00m • 40°C- 110°C • fornecido sem necessita de alimentação ou sensor. iluminação • mostrador preto • 302415 60 UNIVERSAL aro externo zincado branco • rosca M14 x 1,5 • Cabo 3,0m Manômetro 5,00m • 40°C- 110°C • fornecido sem de Pressão iluminação • mostrador preto • 302421 60 do Óleo UNIVERSAL aro externo zincado branco • rosca M14 x 1,5 • Cabo 5,0m 6,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302422 60 UNIVERSAL aro externo zincado branco • rosca M14 x 1,5 • Cabo 6,0m Sinalizador de Funções • 3 funções • 12Vcc • sem ilu- 300076 52 minação • mostrador preto • aro Indicado para monitoramento das externo nylon preto funções da máquina por luzes de advertência (aplicação diversa). • 3 funções • 24Vcc • sem ilu- 302041 52 minação • mostrador preto • aro externo nylon preto Manômetro de Pressão do Óleo • conexão M10 x 1 traseira • 100 300321 60 psi • sem iluminação • mostrador Painel de 905.613.110.610 branco Instrumentos • conexão 1/8 NPT traseira • 10 com Chicote bar • iluminação independente ( 300488 52 Motores estacionários, grupo lâmpada 1,2W/ 12Vcc) • mostra- geradores e grupo pneumático. dor preto Indicado para monitoramento da • conexão 1/8 NPT traseira • pressão do óleo do motor. 100 lb/pol² • iluminação indepen- 300504 52 dente ( lâmpada 1,2W/ 12Vcc) • mostrador preto • conexão M10 x 1 traseira • 10 300511 905.613.110.620 60 bar • sem iluminação • mostrador preto • aro externo nylon preto Painel de Instrumentos com Chicote 300535 922.909.800.247 Utilizado para acionar, monitorar • 12Vcc • MWM série 229 e parar motores estacionários, 300545 961.009.800.107 equipados com sistema de proteção • 12Vcc • MWM série 610 com parada de emergência por alta 300945 temperatura, baixa pressão de óleo. • 24Vcc • MWM série 610 Sensor Magnético Indicador • rosca 5/8” 18UNF • tensão Mecânico de 3,5Vca @1000RPM • Compri- Temperatura 300184 UNIVERSAL mento 78mm • corpo em inox 304 • cabo de 2 m (2X1,0mm²) Consulte um representante Turotest em sua região. www.turotest.com.br 35
  • 36.
    Linha Pesada /Leve Taco Gerador Utilizado como fonte de sinal variável (tensão alternada / freqüência), sendo 300202 acoplado ao ponto a ser monitorado • 17Vca @ 1800RPM a rotação, onde a variação no sinal é proporcional a mesma rotação. Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400 Hz@1000RPM) • 12Vcc • 300026 UNIVERSAL 80 iluminação verde permanente • mostrador preto • aro externo nylon preto Taco Gerador • 3000 RPM • sinal W (140- 400 Hz@1000RPM) • bivolt • ilumina- 300032 UNIVERSAL 80 ção independente ( lâmpada 2W/ 12Vcc) • mostrador preto •aro externo nylon preto Indicado para monitoramento da • 3500 RPM • sinal W (140- rotação do motor e registro das 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL horas trabalhadas, na presença do 85 iluminação verde independente sinal W do alternador. (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (204 Hz@1000RPM) • 12Vcc • 300120 85 iluminação verde independente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (204,5 Hz@1000RPM) • 24Vcc • forne- 302741 85 cido sem iluminação • mostrador preto • aro externo nylon preto Tacômetro CUMMINS Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302673 3.350.504 de carga da bateria ou o consumo 52 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Indicador de Voltagem • 16 - 32Vcc • iluminação verde 3.015.235 / Indicado para monitoramento da 300460 52 independente • mostrador preto • 3.351.425 tensão da bateria. aro externo nylon preto Indicador Mecânico de Temperatura 1,80m • 40°C- 110°C • fornecido sem 3.350.505 / iluminação • mostrador preto • 302752 3.352.070 / 52 Motores estacionários, grupo aro externo zincado branco • 3.354.764 geradores e grupo pneumático. rosca 5/8” 18UNF Indicado para monitoramento da 1,80m • 40°C- 140°C • fornecido sem Indicador 3.305.604 / temperatura, através de sensor de iluminação • mostrador preto • 302753 temperatura. 52 Mecânico de 3.354.763 aro externo zincado branco • Temperatura rosca 5/8” 18UNF Manômetro de Pressão do Óleo Motores estacionários, grupo- • conexão 7/16” UNF traseira • 7 3.350.607 / geradores e grupo pneumático. bar • fornecido sem iluminação 302754 52 3.354.765 Indicado para monitoramento da • mostrador preto • aro externo pressão do óleo do motor. zincado branco Painel de Instrumentos com Chicote 300542 PU0015 Utilizado para acionar, monitorar • 24Vcc e parar motores estacionários, equipados com sistema de proteção 300543 PU0014 com parada de emergência por alta • 12Vcc temperatura, baixa pressão de óleo e/ou baixo nível de água no radiador. Sensor Magnético • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Compri- Painel de 300172 C-450.0006 mento 45mm • corpo em inox instrumentos 304 • conector terminais fast Fornece o sinal de freqüência pro- on 6,3 com chicote porcional a rotação do motor e ao numero de dentes da roda dentada. • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Compri- 300176 C-450.0007 mento 45mm • corpo em inox 304 • conector terminais fast on 6,3 36
  • 37.
    Linha Pesada /Leve • rosca 5/8” 18UNF • tensão 4,5Vca @1000RPM • Compri- 300180 C-450.0001 mento 45mm • corpo em nylon • terminais fast on 6,3 Taco Gerador Utilizado como fonte de sinal variável (tensão alternada / freqüência), sendo • 17Vca @ 1800RPM • fixação 300682 3.351.811 acoplado ao ponto a ser monitorado rosca M22x1,5 • chaveta a rotação, onde a variação no sinal é proporcional a mesma rotação. Tacômetro (contagiros) • 3500 RPM • sinal W (140- 400 Hz@1000RPM) • 12Vcc • 300026 UNIVERSAL 80 iluminação verde permanente Taco Gerador • mostrador preto • aro externo Indicado para monitoramento da nylon preto rotação do motor. • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL 85 iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto Acessórios 300619 3.350.204 • chave de ignição 300681 3.351.379 • chaveta para taco gerador PERKINS Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro Indicado para medir a corrente (A) • -30/0/+30A • fornecido sem 302672 73.026 de carga da bateria ou o consumo 52 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Chave de ignição Indicador Mecânico de Temperatura 1,60m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302418 73.037 52 aro externo zincado branco • rosca 5/8” 18UNF 1,85m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302419 73.005 52 aro externo nylon preto • rosca 5/8” 18UNF 2,30m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • 302438 73.024 / 73.008 52 Indicado para monitoramento da aro externo zincado branco • temperatura da água de refrige- rosca 5/8” 18UNF ração do motor, não necessita de 2,60m • 40°C- 110°C • fornecido sem alimentação ou sensor. iluminação • mostrador preto • 302435 73.028 / 73.029 52 aro externo zincado branco • rosca 5/8” 18UNF 3,60m • 40°C- 110°C • fornecido sem Indicador iluminação • mostrador preto • Mecânico de 302427 70.018 52 aro externo zincado branco • Temperatura rosca 5/8” 18UNF 4,00m • 40°C- 110°C • fornecido sem iluminação • mostrador preto • aro 302424 73.032 52 externo zincado branco • rosca 5/8” 18UNF Painel de Instrumentos com Chicote Utilizado para acionar, monitorar e parar motores estacionários, 300519 74.345 equipados com sistema de proteção • 12V com parada de emergência por alta temperatura, baixa pressão de óleo. Sensor Térmico Detecta a variação de temperatura e fornece sinal resistivo para o indica- • tipo NTC • rosca 5/8” 18 UNF 203106 73.189 dor. Deve ser verificada a compatibi- • 80°C( 136Ω) - 110°C(69Ω) • lidade da calibração do sensor com corpo em latão • PERKINS o do indicador de temperatura. Tacômetro(contagiros) • 3500 RPM • sinal W (140- Sensor 400 Hz@1000RPM) • 12Vcc • Térmico Indicado para monitoramento da 300026 UNIVERSAL 80 iluminação verde permanente rotação do motor. • mostrador preto • aro externo nylon preto 37
  • 38.
    Linha Pesada /Leve • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL 85 iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (199 Hz@1000RPM) • 12Vcc • sem 300124 100 iluminação • mostrador preto • aro externo nylon preto • para painéis FORD Tacômetro Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Amperímetro Indicado para medir a corrente (A) • -30/0/+30A • fornecido sem TAR919797/8 de carga da bateria ou o consumo 52 iluminação • mostrador preto • 302672 do sistema elétrico. aro externo cromado Tacômetro • 4000 RPM • sinal W (227 Indicado para monitoramento da Hz@1000RPM) • bivolt • ilumina- rotação do motor na presença do 60 ção independente ( lâmpada 2W/ 300005 sinal W do alternador. 12Vcc) • mostrador preto •aro externo nylon preto IVECO Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Painel de Instrumentos com Chicote Utilizado para acionar, monitorar e parar motores estacionários, Tacômetro equipados com sistema de proteção 303151 • 12 Vcc com parada de emergência por alta temperatura, baixa pressão de óleo e/ou baixo nível de água no radiador. UNIVERSAL Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Acessórios Indicado para reduzir a influência da • aro amortecedor • Ø52mm • 300832 UNIVERSAL 52 vibração no instrumento. borracha preta Indicado para acionamento de • botão de parada (NA) com 300701 UNIVERSAL comando de parada. capa de silicone • caixa para painel impressa • 302031 UNIVERSAL nylon preto • caneca de sobrepor • nylon 202109 UNIVERSAL 52 preto Indicado para montagem de instru- • caneca de sobrepor • Ø60mm • 202110 UNIVERSAL mentos sem a necessidade de furar 60 nylon preto o painel do veículo. Botão de • caneca de sobrepor • Ø85mm • 202111 UNIVERSAL 85 parada nylon preto 300619 UNIVERSAL • chave de Ignição Indicado para iniciar e/ou finalizar a 206946 UNIVERSAL utilização do motor. • conexão em latão M14XM14 • conjunto de lâmpada e soquete 202186 UNIVERSAL plástico • 1,2W • 12Vcc • conjunto de lâmpada e soquete 202187 UNIVERSAL Indicado para iluminação de instru- plástico • 1,2W • 24Vcc mentos marítimos. • conjunto de lâmpada e soquete 203580 UNIVERSAL plástico • 3W • 12Vcc • conjunto de lâmpada e soquete 204261 UNIVERSAL plástico • 3W • 24Vcc Amperímetro Indicado para medir a corrente (A) • -50/0/+50A • fornecido sem 302677 UNIVERSAL de carga da bateria ou o consumo 60 iluminação • mostrador preto • do sistema elétrico. aro externo cromado Horímetro Caneca de • bivolt • fornecido com ilumina- Indicado para registrar as horas sobrepor 300285 UNIVERSAL 52 ção à led permanente • mostrador trabalhadas. preto • aro externo nylon preto 38
  • 39.
    Linha Pesada /Leve • bivolt • fornecido com ilumina- ção à led permanente • mostrador 300282 UNIVERSAL 52 preto • aro externo nylon preto • com aro amortecedor • bivolt • fornecido com ilumina- 300328 UNIVERSAL 52 ção à led permanente • mostrador preto • aro externo nylon preto Indicador de Combustível • 0(8Ω) - 4/4(34Ω) • 12Vcc • iluminação verde independente 300077 UNIVERSAL 52 • mostrador preto • aro externo Indicado para monitoramento do nylon preto Indicador de nível de combustível no tanque atra- • VZ(10Ω) - CH(180Ω) • 12Vcc • Combustível vés do sinal emitido pela bóia. iluminação verde independente 300471 UNIVERSAL 52 • mostrador preto • aro externo nylon preto Indicador de Pressão • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde inde- 300089 UNIVERSAL 52 Indicado para monitoramento da pendente • mostrador preto • aro pressão em sistema pressurizado. externo nylon preto É necessário trabalhar em conjunto • 0 bar(10Ω) - 10 bar(180Ω) • com sensor de pressão. 24Vcc • iluminação verde inde- 300602 UNIVERSAL 52 pendente • mostrador preto • aro externo nylon preto Indicador de Temperatura • 40°C(630Ω) - 120°C(43Ω) • 12Vcc • iluminação verde inde- 300079 UNIVERSAL 52 pendente • mostrador preto • aro Indicado para monitoramento da externo nyon preto temperatura, através de sensor de Indicador de temperatura. • 40°C(630Ω) - 120°C(43Ω) • Temperatura 12Vcc • iluminação verde inde- 300456 UNIVERSAL 52 pendente • mostrador preto • aro externo nyon preto Indicador de Voltagem • 12 - 16Vcc • iluminação verde 300102 UNIVERSAL 52 independente • mostrador preto • Indicado para monitoramento da aro externo nylon preto tensão da bateria. • 16 - 32Vcc • iluminação verde 300460 UNIVERSAL 52 independente • mostrador preto • aro externo nylon preto Indicador Mecânico de Temperatura 2,00m • 40°- 110°C • fornecido sem ilu- minação • mostrador preto • aro 302582 UNIVERSAL 52 externo zincado branco • rosca M14x1,5 • cabo 2,00m 2,50m • 40°- 110°C • fornecido sem ilu- minação • mostrador preto • aro 302581 UNIVERSAL 52 Indicador Indicado para monitoramento da externo zincado branco • rosca temperatura da água de refrige- M14x1,5 • cabo 2,50m Mecânico de ração do motor, não necessita de Temperatura 4,00m • 40°- 110°C • fornecido sem ilu- alimentação ou sensor. minação • mostrador preto • aro 302583 UNIVERSAL 52 externo zincado branco • rosca M14x1,5 • cabo 4,00m 5,00m • 40°- 110°C • fornecido sem ilu- minação • mostrador preto • aro 302584 UNIVERSAL 52 externo zincado branco • rosca M14x1,5 • cabo 5,00m Sinalizador de Funções Indicado para monitorar as funções • 3 funções • 12Vcc • sem ilu- 300076 UNIVERSAL do veículo por luzes de advertência 52 minação • mostrador preto • aro e sinalização. externo nylon preto Manômetro de Pressão do Ar / Óleo • conexão M6 x 0,75 traseira • Indicado para monitoramento da 301921 UNIVERSAL 52 160 psi • fornecido sem ilumina- pressão ção • mostrador branco • conexão 1/8 NPT traseira • 100 Sinalizador lb/pol² • iluminação independen- de Funções 300504 UNIVERSAL 52 te ( lâmpada 1,2W/ 12Vcc) • mostrador preto 39
  • 40.
    Linha Pesada /Leve • conexão M10 x 1 traseira • 100 300321 UNIVERSAL 60 psi • sem iluminação • mostrador branco • conexão 1/8 NPT traseira • 10 bar • iluminação independente ( 300488 UNIVERSAL 52 lâmpada 1,2W/ 12Vcc) • mostra- dor preto Manômetro de Pressão do Turbo • conexão para mangueira Ø5/32” • 1 bar • iluminação verde 300513 UNIVERSAL 52 independente • mostrador preto • Manômetro de sem kit • aro externo nylon preto Pressão do Ar/ Óleo • conexão para mangueira Indicado para monitoramento da Ø5/32” • 2 bar • iluminação verde 300492 UNIVERSAL 52 pressão do turbo. independente • mostrador preto • sem kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 3 bar • iluminação verde 300531 UNIVERSAL 52 independente • mostrador preto • sem kit • aro externo nylon preto Taco Gerador Utilizado como fonte de sinal variável (tensão alternada / freqüência), sendo • 17Vca @ 1800RPM • fixação 300276 UNIVERSAL acoplado ao ponto a ser monitorado rosca M22X1,5 a rotação, onde a variação no sinal é proporcional a mesma rotação. Tacômetro(contagiros) • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300055 UNIVERSAL 85 iluminação verde independente (12Vcc) • mostrador preto • aro Indicado para monitoramento da externo nylon preto rotação do motor. • 3500 RPM • sinal W (140- 400Hz@1000RPM) •bivolt • ilumina- 301961 UNIVERSAL 85 ção verde independente • mostrador preto • aro externo nylon preto Manômetro LEVE de Pressão do Código Turotest Código Original Aplicação/ Indicação Cabo Ømm Descrição Turbo Indicador de Combustível Indicado para monitoramento do • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação 300088 nível de combustível no tanque atra- 52 verde independente • mostrador preto vés do sinal emitido pela bóia. • aro externo nylon preto Indicador Elétrico de Temperatura • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • 301024 Indicado para monitoramento da 52 iluminação verde permanente • mos- trador preto • aro externo nylon preto temperatura da água do motor. É necessário trabalhar em conjunto • 40°C(325Ω) - 120°C(60Ω) • 12Vcc • 300456 com um sensor de temperatura 52 iluminação verde independente • mos- resistivo. trador preto • aro externo nylon preto Indicador de Voltagem • 8 - 16Vcc • iluminação verde Indicado para monitoramento da 300102 52 independente • mostrador preto • aro tensão da bateria. externo nylon preto Tacômetro (contagiros) • 8000 RPM • sinal negativo da bobina (4 cil. / 4 tempos) • 12Vcc • iluminação 300798 52 independente ( lâmpada 2,3W/ 12Vcc) • mostrador preto • aro externo nylon Indicado para monitoramento da preto rotação do motor através do sinal do negativo da bobina de ignição. • 8000 RPM • sinal negativo da bobina (4 cil. / 4 tempos) • 12V • iluminação 300773 60 independente ( lâmpada 2W/ 12Vcc) • mostrador preto •aro externo nylon Indicador preto Elétrico de Temperatura 40
  • 41.
    Os Manômetros TUROTESTpossuem as seguintes aplicações no mercado: • Oxi-Combustível: instalados em reguladores (manômetros que acompanham os cilindros de oxigênio, argônio, nitrogênio, hélio, hidrogênio, ar comprimido utilizados nos processos de soldagem e corte de chapas de aço); • Bombas e Compressores: instalados em filtros de piscina, bombas injetoras, compressores de indústrias e borracheiros, linhas de ar comprimido e instalações industriais em geral; • GNV: instalados nos conversores (kits) de Gás Natural Veicular utilizado em veículos automotores (certificação INOR); • Vacuômetros: diversas aplicações como equipamentos hospitalares (autoclaves), máquinas diversas (carregador de cartuchos de impressora); • Manômetro com contato elétrico: equipamentos de Rodo-ar (sistema de controle da calibração dos pneus de caminhões); Linha Manômetros • Hospitalar: vacuômetros e manômetros para equipamentos de gasoterapia e oxigenoterapia como válvulas reguladoras de pressão, aspiradores e sistemas de alarme. Além de um processo minucioso de calibração, nossos manômetros são altamente resistentes a vibrações. 41
  • 42.
    Linha Manômetros Linha de Manômetros Cód. Turotest Aplicação/ Indicação Ømm Descrição Manômetro para bombas e compressores • conexão 1/4 NPT inferior • 250 psi • sem ilumi- 300263 50 nação • mostrador branco Utilizado em bombas/ compressores de ar, • conexão 1/4 NPT traseira • 250 psi • sem ilumi- 300150 50 linhas de ar e instalações em geral. nação • mostrador branco • conexão 1/4 NPT inferior • 21 Kgf/cm² • sem 300238 63 iluminação • mostrador branco Manômetro Manômetro para Oxi-Combustível (visor Twist-lock) para Oxi- • conexão 1/4 NPT inferior • 28 Kgf/cm² • sem Combustível 300041 53 iluminação • mostrador branco - Ø50mm Utilizado em reguladores de acetileno. • conexão 1/4 NPT inferior • 2,1 Kgf/cm² • sem 300044 53 iluminação • mostrador branco Utilizado em reguladores de oxigênio, nitro- • conexão 1/4 NPT inferior • 280 Kgf/cm² • sem 300039 53 gênio, hélio, argônio, CO² ou ar comprimido. iluminação • mostrador branco Manômetro para solda • conexão 1/4 NPT inferior • 16 Kgf/cm² • sem 300217 63 iluminação • mostrador branco Utilizado em reguladores de oxigênio, nitro- • conexão 1/4 NPT inferior • 40 l/ min • sem 300228 63 gênio, hélio, argônio, CO² ou ar comprimido. iluminação • mostrador branco • conexão 1/4 NPT inferior • 315 Kgf/cm² • sem 300206 63 iluminação • mostrador branco Manômetro para GNV • conexão 1/4 BSP inferior • 400 bar • sem ilumi- 300267 Utilizado em comutadoras de kits GNV. 50 Manômetro nação • mostrador branco para Vacuômetro bombas e compressores Utilizado em máquinas de recarga de cartu- • conexão 1/8 NPT inferior • 760 mmHg • forneci- 300240 50 - Ø50mm chos, autoclaves ou aspiradores cirúrgicos. do sem iluminação • mostrador branco Manômetro com contato elétrico Utilizado em sistema de alarme, Rodoar, • conexão M6 x 0,75 traseira • 160 psi • fornecido 301921 52 bombas, compressores e/ou outros. sem iluminação • mostrador branco Manômetros de Veja nosso vídeo sobre de manômetros: www.turotest.com.br/videos alta qualidade e preços Manômetro para GNV - competitivos! Ø50mm Manômetro com contato elétrico para utilização em 12 ou 24 Vcc - Ø52mm 42
  • 43.
    A manutenção industrial,quando bem aplicada, pode ajudar na redução de custos de fabricação e garantir a qualidade dos produtos na sua empresa. Linha A linha industrial da Turotest possui uma variedade de instrumentos que podem monitorar os seus equipamentos e auxiliar Industrial na otimização e bom funcionamento de suas máquinas e equipamentos. 43
  • 44.
    Linha Industrial Linha Industrial Cód. Turotest Aplicação/ Indicação Ømm Descrição Amperímetro 302564 Indicado para medir a corrente (AC) • -15/0/+15A •fornecido sem iluminação • mostrador 55 branco • aro externo nylon preto de consumo do sistema elétrico. Horímetro 300173 Indicado para registrar as horas • 110/220Vca • sem iluminação • mostrador branco • 55 aro externo nylon preto trabalhadas. Sensor Manômetro Térmico • Ø52mm • conexão M6 x 0,75 traseira • 160 psi • 301921 Indicado para monitorar e controlar a pressão em equipmentos diversos ( fornecido sem iluminação • mostrador branco 52 set point ajustável)- Rodoar, painéis hospitalares, etc. Sensor Magnético 300184 • rosca 5/8” 18UNF • tensão 3,5Vca @1000RPM • Comprimento 78mm • corpo em inox 304 • cabo de 2 m (2X1,0mm²) 300185 • rosca 5/8” 18UNF • tensão 11,5Vca @1000RPM • Comprimento 45mm • corpo em inox 304 • conector terminais fast on 6,3 300172 • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • Comprimento 45mm • corpo em inox 304 • conector terminais fast on 6,3 300183 • rosca 5/8” 18UNF • tensão 11Vca @1000RPM • Fornece o sinal de freqüência propor- Comprimento 45mm • corpo em inox 304 • conector Transformador terminais fast on 6,3 cional a rotação do motor e ao numero de corrente 300176 de dentes da roda dentada. • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Comprimento 45mm • corpo em inox 304 • conector terminais fast on 6,3 300188 • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Comprimento 45mm • corpo em nylon • conector terminais fast on 6,3 300178 • rosca 5/8” 18UNF • tensão 7,5Vca @1000RPM • Comprimento 45mm • corpo em nylon • conector terminais fast on 6,3 300180 • rosca 5/8” 18UNF • tensão 4,5Vca @1000RPM • Compri- mento 45mm • corpo em nylon • terminais fast on 6,3 Sensor Térmico 203059 • STE 200/40 • rosca 3/8 BSPT • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • terminais fast on Horímetro 6,3 301201 • STE 200/70 • rosca 3/8 BSPT • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • terminais fast on 6,3 Detecta a variação de temperatu- • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 202906 ra e fornece sinal resistivo para o 150°C(289Ω) • corpo em latão • cabo 1,8m termômetro. 203042 • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • cabo 2,7m 300857 • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 150°C(289Ω) • corpo em inox • cabo 2,7m 203042 • STE 200/73 • rosca 1/2 BSP • 0°C( 175Ω) - 150°C(289Ω) • corpo em latão • cabo 2,7m Taco Gerador 300200 • 825/005 • 8,6Vca @ 1800RPM Sensor Magnético 301123 • 827/02 • 33Vca @ 1800RPM • fixação rosca M22X1,5 Utilizado como fonte de sinal variável 300202 (tensão alternada / freqüência), sendo • 825/01 • 17Vca @ 1800RPM 300459 acoplado ao ponto a ser monitorado • 825/04 • 68Vca @ 1800RPM a rotação, onde a variação no sinal é 300864 proporcional a mesma rotação. • 825/05 • 85Vca @ 1800RPM 300201 • 825/02 • 33Vca @ 1800RPM 300546 • 825/03 • 51Vca @ 1800RPM Tacômetro para taco gerador 300196 Indicado para monitoramento da rota- • 10000 RPM • sinal taco gerador 005 ( rel. 1::1) ção em aplicações industriais. 85 • sem iluminação • mostrador branco • aro externo nylon preto Tacômetro com termostato 300205 Indicado para monitoramento da • 150°C • sinal resistivo ( sensor STE200) • 24Vcc/ Vca • Tacômetro temperatura, com controle do ponto 60 sem iluminação • mostrador branco • aro externo nylon preto para de corte. tacogerador Transformador 300965 Indicado para transformar a tensão. • 220/ 24Vca 300151 Indicado como fonte de sinal para monito- • até 500A • saída tensão variável ramento seguro corrente elétrica elevada. 44
  • 45.
    Instrumentos utilizados emembarcações com motor de popa ou centro. • Instrumentos com canecas em aço Linha Naútica INOX – resistentes à corrosão; • Vedação contra água; • Resistência à ações dos raios UV; • Iluminação à led - alta definição • Durabilidade e qualidade. 45
  • 46.
    Linha Naútica Linha Naútica Cód. Turotest Aplicação/ Indicação Ømm Descrição Amperímetro • -50/0/+50A • iluminação branca independente (12Vcc) • mos- 300815 52 trador branco • aro externo cromado • -50/0/+50A • iluminação verde independente (12Vcc) • mostra- 300353 52 Indicado para medir a corrente dor preto • aro externo nylon preto (A) de carga da bateria ou o Indicador de consumo do sistema elétrico. • -80/0/+80A • iluminação verde independente • mostrador preto 301193 52 Pressão • aro externo nylon preto • 0 - 100A • iluminação verde independente • mostrador preto • 302091 52 aro externo nylon preto Horímetro • bivolt • iluminação branca independente • mostrador branco • 300406 52 aro externo cromado Indicado para registrar as horas trabalhadas em embarcações. • bivolt • iluminação verde independente(12Vcc) • mostrador 300407 52 preto • aro externo nylon preto Indicador de Combustível • 0(70Ω) - 4/4(3Ω) • 12Vcc • iluminação branca independente • 300693 52 mostrador branco • aro externo cromado • E(70Ω) - F(3Ω) • 12Vcc • iluminação verde independente • 300583 52 mostrador preto • aro externo nylon preto • 0(10Ω) - 4/4(180Ω) • 12Vcc • iluminação branca independente 301424 52 • mostrador branco • aro externo cromado Indicado para monitoramento do nível de combustível no • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação branca independente Indicador de 300741 52 tanque através do sinal emitido • mostrador branco • aro externo cromado Combustível pela bóia. • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação verde independente • 300743 52 mostrador preto • aro externo nylon preto • E(10Ω) - F(180Ω) • 12Vcc • iluminação verde independente • 300393 52 mostrador preto • aro externo nylon preto • E(10Ω) - F(180Ω) • 24Vcc • iluminação verde independente • 301425 52 mostrador preto • aro externo nylon preto Indicador de Nível de Água • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação verde independente • 300785 52 mostrador preto • aro externo nylon preto Indicado para monitoramento o • 0(10Ω) - 4/4(180Ω) • 12Vcc • iluminação verde independente • 301462 52 nÍvel de água doce. mostrador preto • aro externo nylon preto • 0(10Ω) - 4/4(180Ω) • 24Vcc • iluminação verde independente • 302351 52 mostrador preto • aro externo nylon preto Indicador de Nível de Água Servida • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação branca independente 300759 52 • mostrador branco • aro externo cromado Indicador de Nível de Água • 0(240Ω) - 4/4(33Ω) • 24Vcc • iluminação branca independente 301465 52 Servida Indicado para monitoramento o • mostrador branco • aro externo cromado nÍvel de água a ser descartada. • 0(240Ω) - 4/4(33Ω) • 12Vcc • iluminação verde independente • 301351 52 mostrador preto • aro externo nylon preto • E(10Ω) - F(180Ω) • 12Vcc • iluminação verde independente • 301463 52 mostrador preto • aro externo nylon preto Indicador de Pressão • Ø52mm • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação bran- 300754 52 ca independente • mostrador branco • aro externo cromado • 0 bar(10Ω) - 10 bar(180Ω) • 12Vcc • iluminação verde indepen- 300397 52 dente • mostrador preto • aro externo nylon preto • 0 bar(10Ω) - 5 bar(180Ω) • 12Vcc • iluminação branca indepen- 301421 52 dente • mostrador branco • aro externo cromado Indicado para o monitoramento • 0 bar(10Ω) - 5 bar(180Ω) • 24Vcc • iluminação branca indepen- 301124 da pressão (aplicação diversa). 52 dente • mostrador branco • aro externo cromado É necessário trabalhar em conjunto com um sensor de • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • iluminação branca inde- 300971 52 pressão resistivo. pendente • mostrador branco • aro externo cromado Velocímetro Eletrônico • 0 bar(10Ω) - 25 bar(180Ω) • 12Vcc • iluminação branca inde- 300751 52 pendente • mostrador branco • aro externo cromado • 0 bar(10Ω) - 5 bar(180Ω) • 12Vcc • iluminação verde indepen- 300399 52 dente • mostrador preto • aro exteno nylon preto • 0 bar(10Ω) - 5 bar(180Ω) • 24Vcc • iluminação verde indepen- 301231 52 dente • mostrador preto • aro externo nylon preto 46
  • 47.
    Linha Naútica • 0 bar(10Ω) - 10 bar(180Ω) • 24Vcc • iluminação verde indepen- 300829 52 dente • mostrador preto • aro exteno nylon preto • 0 bar(10Ω) - 25 bar(180Ω) • 12Vcc • iluminação verde indepen- 300552 52 dente • mostrador preto • aro externo nylon preto • 0 bar(10Ω) - 25 bar(180Ω) • 24Vcc • iluminação verde indepen- 301101 52 dente • mostrador preto • aro externo nylon preto Manômetro de Pressão de Água • conexão para mangueira Ø5/32” • 30 psi • iluminação branca 300349 52 independente • mostrador branco • com kit • aro externo cro- mado Horímetro • conexão para mangueira Ø5/32” • 30 psi • iluminação verde in- 300348 52 dependente • mostrador preto • com kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 2 bar • iluminação indepen- 300372 52 dente ( lâmpada 1,2W/ 12Vcc) • mostrador branco • com kit • aro externo cromado • conexão para mangueira Ø5/32” • 2 bar • iluminação verde in- 300371 52 Indicado para monitoramento dependente • mostrador preto • com kit • aro externo nylon preto da pressão do turbo • conexão para mangueira Ø5/32” • 1,5 kgf/cm² • iluminação 300351 compressor. 52 branca independente • mostrador branco • com kit • aro externo cromado • conexão para mangueira Ø5/32” • 1,5 kgf/cm² • iluminação 300347 52 verde independente • mostrador preto • com kit • aro externo nylon preto • conexão para mangueira Ø5/32” • 1,5 kgf/cm² • iluminação 300358 52 verde independente • mostrador preto • sem kit • aro externo nylon preto Manômetro • conexão para mangueira Ø5/32” • 30 psi • iluminação verde in- de Pressão da 300348 52 Água dependente • mostrador preto • com kit • aro externo nylon preto Indicador de Temperatura • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • iluminação branca inde- 300394 52 pendente • mostrador branco • aro externo cromado • 40°C(380Ω) - 120°C(20Ω) • 12Vcc • iluminação verde indepen- 300409 52 dente • mostrador preto • aro externo nylon preto • 0 - 900°C- sensor tipo “K” • bivolt • iluminação vermelha per- 300719 52 manente • mostrador branco • aro externo cromado • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • iluminação independente 300753 52 ( lâmpada 1,2W/ 12Vcc) • mostrador branco • aro externo cromado Indicado para monitoramento da temperatura (aplicação • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • iluminação branca inde- 301094 52 diversa). É necessário trabalhar pendente • mostrador branco • aro externo cromado em conjunto com um sensor de • DN(10Ω) - UP(167Ω) • 12Vcc • iluminação branca independen- 300872 temperatura resistivo. 52 te • mostrador branco • aro externo cromado • 0 - 900°C- sensor tipo “K” • bivolt • iluminação vermelha per- 300831 52 manente • mostrador preto • aro externo nylon preto Indicador de • 40°C(69Ω) - 120°C(7Ω) • 12Vcc • iluminação verde indepen- Temperatura 300398 52 dente • mostrador preto • aro externo nyon preto • 40°C(380Ω) - 120°C(20Ω) • 24Vcc • iluminação verde indepen- 300573 52 dente • mostrador preto • aro externo nylon preto • DN(10Ω) - UP(167Ω) • 12Vcc • iluminação independente ( lâm- 301464 52 pada 1,2W/ 12Vcc) • mostrador preto • aro externo nylon preto Indicador de Leme Indicado para monitoramento • BB(70Ω) - BE(1Ω) • bivolt • iluminação independente ( lâmpada 300691 85 da posição do leme 3W/ 12Vcc) • mostrador preto • aro externo nylon preto Indicador de Trim Indicado para monitorar a altura • DN(10Ω) - UP(180Ω) • 12Vcc • iluminação branca independen- 301105 52 da hélice em relação a super- te • mostrador branco • aro externo cromado fície de água. É necessário trabalhar em conjunto com um • DN(10Ω) - UP(180Ω) • 12Vcc • iluminação verde indpendente • 301154 52 sensor de trim resistivo. mostrador preto • aro externo nylon preto Indicador de Voltagem • 8 - 16Vcc • iluminação branca independente • mostrador bran- 300395 52 co • aro externo cromado Amperímetro Indicado para monitoramento • 8 - 16Vcc • iluminação verde independente • mostrador preto • 300401 52 da tensão da bateria. aro externo nylon preto • 16 - 32Vcc • iluminação branca independente • mostrador 301233 52 branco • aro externo cromado 47
  • 48.
    Linha Naútica • 16 - 32Vcc • iluminação verde independente • mostrador preto 300396 52 • aro externo nylon preto LOG Totalizador Indicado para registrar as milhas percorridas e trabalha 301212 52 • Preto/Cromado em conjunto com o velocímetro eletrônico. Pitot Sensor • rosca 5/8” 18UNF • tensão 3,5Vca @1000RPM • comprimento 300184 78mm • corpo em inox 304 • cabo de 2 m (2X1,0mm²) Fornece o sinal de freqüência • rosca 3/4” 16UNF • tensão 4,5Vca @1000RPM • comprimento 300172 proporcional a rotação do motor 45mm • corpo em inox 304 • conector terminais fast on 6,3 e ao numero de dentes da roda • rosca 5/8” 18UNF • tensão 11Vca @1000RPM • Comprimento 300183 dentada. 45mm • corpo em inox 304 • conector terminais fast on 6,3 • rosca 5/8” 18UNF • tensão 4,5Vca @1000RPM • Comprimento 300180 45mm • corpo em nylon • terminais fast on 6,3 300689 Sensor de Leme • com kit 300711 Sensor Roda d’água • com kit Tacômetro (contagiros) • 8000 RPM • sinal W/ negativo bobina (4 a 12 cilindros) • 12Vcc 300296 85 • iluminação verde independente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300304 85 iluminação verde independente (12Vcc) • mostrador preto • aro Sensor externo nylon preto Magnético • 6000 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300298 85 iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300293 85 iluminação verde independente • mostrador preto • aro externo nylon preto • 3500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 300281 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • ilumi- 300303 85 nação branca independente (12Vcc) • mostrador branco • aro externo cromado • 3500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 301104 85 • iluminação branca independente (12Vcc) • mostrador branco • Indicado para monitoramento aro externo cromado da rotação do motor. • 6000 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • ilumi- 300302 85 nação branca independente (12Vcc) • mostrador branco • aro externo cromado Tacômetro • 8000 RPM • sinal W/ negativo bobina (4 a 12 cilindros) • 12Vcc 300295 85 • iluminação branca independente • mostrador branco • aro externo cromado • 2500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • 300305 85 iluminação verde independente • mostrador preto • aro externo nylon preto • 2500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 300306 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 2500 RPM • sinal W (140- 400Hz@1000RPM) • bivolt • ilumi- 300357 85 nação independente ( lâmpada 3W/ 12Vcc) • mostrador preto • aro externo nylon preto • 3000 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 301144 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto • 3500 RPM • sinal sensor magnético (100 a 200 pulsos) • bivolt 300281 85 • iluminação verde independente (12Vcc) • mostrador preto • aro externo nylon preto Velocímetro Taco gerador Indicado para monitorar a • 45 Knots / 80 Km/h • sinal sensor roda d’água • bivolt • ilumi- 301140 velocidade de deslocamento da 85 nação independente (lâmpada 2W/ 12Vcc) • mostrador branco • embarcação. aro externo cromado 48
  • 49.
    Linha Naútica • 40 MPH / 64 Km/h • conexão para mangueira Ø5/32” • ilumina- 300376 85 ção branca independente (12Vcc) • mostrador branco • com kit pitot • aro externo cromado • 40 MPH / 64 Km/h • conexão para mangueira Ø5/32” • ilumina- 300334 85 ção verde independente (12Vcc) • mostrador preto • com kit pitot • aro externo nylon preto • 15 Knots • sinal sensor roda d’água • bivolt • iluminação verde 301022 85 independente • mostrador preto • aro externo cromado • 50 MPH • conexão para mangueira Ø5/32” • iluminação branca Tacômetro 300387 85 independente (12Vcc) • mostrador branco • com kit pitot • aro externo cromado • 70 MPH • conexão para mangueira Ø5/32” • iluminação branca 300384 85 independente (12Vcc) • mostrador branco • com kit pitot • aro externo cromado • 15 Knots • sinal sensor roda d’água • bivolt • iluminação verde 301341 85 independente • mostrador preto • aro externo nylon preto 301041 85 • 30 Knots • Pitot com kit • Preto 300752 85 • 45 Knots • 12/24V • Preto • 50 MPH / 80 Km/h • conexão para mangueira Ø5/32” • ilumina- 300391 85 ção verde independente (12Vcc) • mostrador preto • com kit pitot • aro externo nylon preto • 70 MPH / 112 Km/h • conexão para mangueira Ø5/32” • ilumi- 300289 85 nação verde independente (12Vcc) • mostrador preto • com kit pitot • aro externo cromado Taco Gerador Utilizado como fonte de sinal 300276 variável (tensão alternada e/ou • 17Vca @ 1800RPM • fixação rosca M22X1,5 Manômetro freqüência). de Pressão da Acessórios Aguá 202109 Caneca de Sobrepor 52 • nylon preto 202110 Caneca de Sobrepor 60 • nylon preto 202111 Caneca de Sobrepor 85 • nylon preto 202261 Pitot • com kit (mangueira, presilhas, parafusos) 300701 Botão de parada • botão de parada (NA) com capa de silicone Conjunto de lâmpada e soquete 202186 • 1,2W • 12Vcc plástico Conjunto de lâmpada e soquete 202187 • 1,2W • 24Vcc plástico Conjunto de lâmpada e soquete 203580 • 3W • 12Vcc plástico Conjunto de led e soquete 205721 • 12Vcc • lâmpada branca plástico Conjunto de led e soquete Indicador de 205443 • 12Vcc • lâmpada verde Voltagem plástico Mangueira para velocímetro/ 202262 • Øinterno 3,7 mm • comprimento 7,62m Pitot Kit para manômetro pressão de 202263 • mangueira 8m • rosca 1/8” NPT água e turbo 300685 Sirene • 12/24V • preto Painel Marine Desenvolvido especialmente para atender o mercado náutico, o painel Marine pode ser utilizado em embarcações de grande e médio porte. Trata-se de dois painéis que podem ser instalados para monitorar o mesmo motor: um na cabine do capitão e outro na sala de máquinas. Além de comando e monitoramento simultâneo o painel possui um sistema de alarme quando há mau funcionamento do motor (baixa pressão do óleo, alta temperatura da água de refrigeração ou baixo nível de água no radiador), que interrompe a alimentação do motor a fim de protege-lo contra danos. Consulte-nos para maiores informações. Este é mais um exemplo de sucesso entre a sinergia da Turotest com seus clientes ! 49
  • 50.
    Certificações Turotest Certificação INORpara uso de manômetros em automóveis  com gás GNV e Certificação ISO 9001:2008.                               ISO 9001:2008                                                                                                                                                                                           Pesquisa de satisfação Turotest Você é muito importante para a Turotest. Responda nossa pesquisa de satisfação em: http://www.turotest.com.br/pesquisa-de-satisfacao Vídeos Informativos Há uma área com vídeos de dicas de montagem, instalação e utilização de produtos Turotest. Veja em: www.turotest.com.br/videos Catálogos em PDF Catálogos atualizados para a busca de códigos, descrições dos produtos e muito mais em: www.turotest.com.br 50
  • 51.
    LANÇAMENTO INDICADOR A LED´S COMDISPLAY DIGITAL   0 1/5 2/5 3/5 4/5 1 C 40 60 80 90 100 120 20% 40% 60% 80% 100%   C 40 60 80 90 100 120 C 40 60 80 90 100 120 Descrição: Instrumento com Ø60mm, tensão de alimentação 12Vcc, fornecido com presilha para fixação em painel, vedação total frontal e traseira (IP66). Características gerais: • Display digital de 2 linhas com 8 dígitos cada; • Bargraf com 7 segmentos; • 7 símbolos de advertência; • Buzzer interno para sinalização sonora. Esse produto é customizado para cada cliente. Para maiores informações consulte-nos: www.turotest.com.br 51
  • 52.
    FORMIGACOMUNICACAO.COM anos mais DE QUALIDADE Luíz Lawrie Reid, 548 - Parque Reid Diadema - SP - cep:09930-760 - Brasil info@turotest.com.br (11) 4092-7200 - (11) 4091-5033 www.turotest.com.br 52
