O documento descreve um nível laser automático que oferece nivelamento totalmente automático na horizontal e vertical, com controle contínuo e correção automática de nivelamento para evitar erros. Pode ser usado tanto em interiores quanto em exteriores para marcação de cotas, nivelamentos e alinhamentos, entre outras funções, operado à distância através de um telecomando de até 50m de alcance.

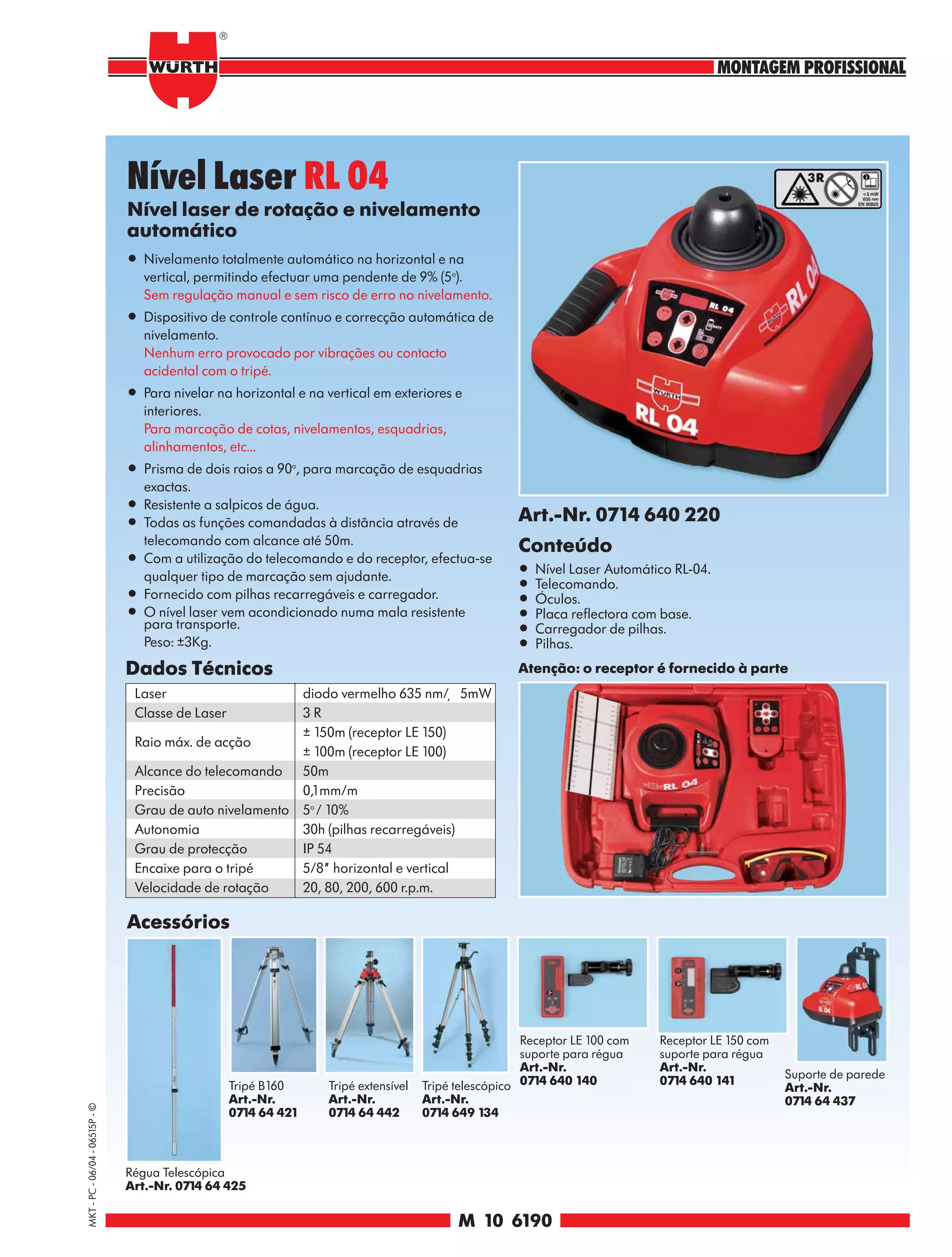

1. Nível Laser RL 04
Nível laser de rotação e nivelamento
automático
• Nivelamento totalmente automático na horizontal e na
vertical, permitindo efectuar uma pendente de 9% (5o).
Sem regulação manual e sem risco de erro no nivelamento.
• Dispositivo de controle contínuo e correcção automática de
nivelamento.
Nenhum erro provocado por vibrações ou contacto
acidental com o tripé.
• Para nivelar na horizontal e na vertical em exteriores e
interiores.
Para marcação de cotas, nivelamentos, esquadrias,
alinhamentos, etc...
• Prisma de dois raios a 90o, para marcação de esquadrias
exactas.
• Resistente a salpicos de água.
• Todas as funções comandadas à distância através de Art.-Nr. 0714 640 220
telecomando com alcance até 50m. Conteúdo
• Com a utilização do telecomando e do receptor, efectua-se
qualquer tipo de marcação sem ajudante. • Nível Laser Automático RL-04.
• Fornecido com pilhas recarregáveis e carregador.
• Telecomando.
• Oculos.
• O nível laser vem acondicionado numa mala resistente • Placa reflectora com base.
para transporte. • Carregador de pilhas.
Peso: ±3Kg. • Pilhas.
Dados Técnicos Atenção: o receptor é fornecido à parte
Laser diodo vermelho 635 nm/≤ 5mW
Classe de Laser 3R
± 150m (receptor LE 150)
Raio máx. de acção
± 100m (receptor LE 100)
Alcance do telecomando 50m
Precisão 0,1mm/m
Grau de auto nivelamento 5o / 10%
Autonomia 30h (pilhas recarregáveis)
Grau de protecção IP 54
Encaixe para o tripé 5/8 horizontal e vertical
Velocidade de rotação 20, 80, 200, 600 r.p.m.
Acessórios
Receptor LE 100 com Receptor LE 150 com
suporte para régua suporte para régua
Art.-Nr. Art.-Nr.
Suporte de parede
Tripé B160 Tripé extensível Tripé telescópico 0714 640 140 0714 640 141
Art.-Nr.
Art.-Nr. Art.-Nr. Art.-Nr. 0714 64 437
MKT - PC - 06/04 - 06515P - ©
0714 64 421 0714 64 442 0714 649 134
Régua Telescópica
Art.-Nr. 0714 64 425
M 10 6190
