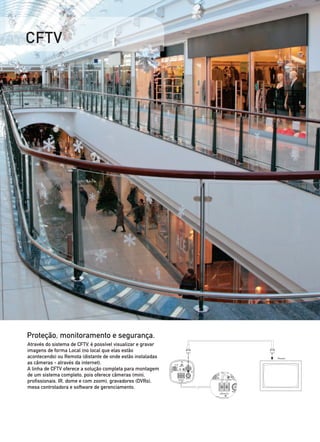

23. CFTV
Proteção, monitoramento e segurança.
Através do sistema de CFTV, é possível visualizar e gravar
imagens de forma Local (no local que elas estão
acontecendo) ou Remota (distante de onde estão instaladas
as câmeras - através da internet).
A linha de CFTV oferece a solução completa para montagem
de um sistema completo, pois oferece câmeras (mini,
profissionais, IR, dome e com zoom), gravadores (DVRs),
mesa controladora e software de gerenciamento.

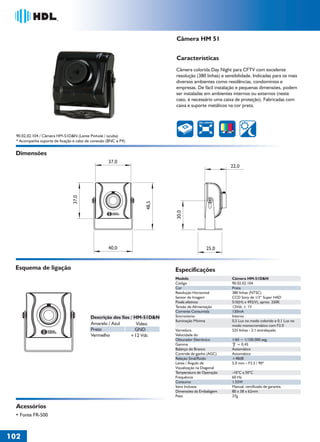

24. Câmera HM 51
Características
Câmera colorida Day Night para CFTV com excelente
resolução (380 linhas) e sensibilidade. Indicadas para os mais
diversos ambientes como residências, condomínios e
empresas. De fácil instalação e pequenas dimensões, podem
ser instaladas em ambientes internos ou externos (neste
caso, é necessário uma caixa de proteção). Fabricadas com
caixa e suporte metálicos na cor preta.
380 LINHAS
90.02.02.104 / Câmera HM-51D&N (Lente Pinhole / oculta)
* Acompanha suporte de fixação e cabo de conexão (BNC e P4)
Dimensões
37,0
22,0
37,0
48,5
30,0
40,0 25,0
Esquema de ligação Especificações
Modelo Câmera HM-51D&N
Código 90.02.02.104
Cor Preta
Resolução Horizontal 380 linhas (NTSC)
Sensor de Imagem CCD Sony de 1/3“ Super HAD
Pixels efetivos 510(H) x 492(V), aprox. 250K
Tensão de Alimentação 12Vdc ± 1V
Corrente Consumida 130mA
Descrição dos fios / HM-51D&N Sincronismo Interno
Iluminação Mínima 0,5 Lux no modo colorido e 0,1 Lux no
Amarelo / Azul Vídeo modo monocromático com F2.0
Preto GND Varredura 525 linhas - 2:1 entrelaçado
Vermelho +12 Vdc Velocidade do
Obturador Eletrônico 1/60 ~ 1/100.000 seg.
Gamma = 0,45
Balanço do Branco Automático
Controle de ganho (AGC) Automático
Relação Sinal/Ruído +48dB
Lente / Ângulo de 5.0 mm – F3.5 / 90º
Visualização na Diagonal
Temperatura de Operação -10°C a 50°C
Frequência 60 Hz
Consumo 1.55W
Itens Inclusos Manual, certificado de garantia.
Dimensões da Embalagem 80 x 58 x 62mm
Peso 37g
Acessórios
• Fonte FR-500
102

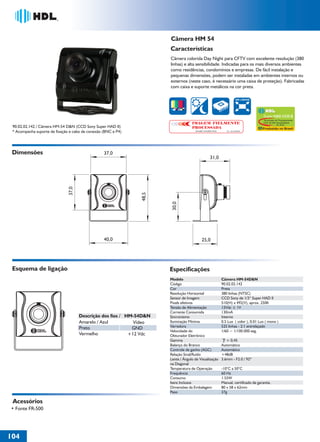

25. Câmera HM 54
Características
Câmera colorida Day Night para CFTV com excelente resolução (380
linhas) e alta sensibilidade. Indicadas para os mais diversos ambientes
como residências, condomínios e empresas. De fácil instalação e
pequenas dimensões, podem ser instaladas em ambientes internos ou
externos (neste caso, é necessário uma caixa de proteção). Fabricadas
com caixa e suporte metálicos na cor preta.
380 LINHAS
Super HAD CCD II
Tecnologia de Processamento
IMAGEM FIELMENTE CCD de Alta Sensibilidade
by Sony
90.02.02.142 / Câmera HM-54 D&N (CCD Sony Super HAD II) PROCESSADA Produzido no Brasil
* Acompanha suporte de fixação e cabo de conexão (BNC e P4) Solução Completa Sony No. 033199985
Dimensões 37,0
31,0
37,0
48,5
30,0
40,0 25,0
Esquema de ligação Especificações
Modelo Câmera HM-54D&N
Código 90.02.02.142
Cor Preta
Resolução Horizontal 380 linhas (NTSC)
Sensor de Imagem CCD Sony de 1/3“ Super HAD II
Pixels efetivos 510(H) x 492(V), aprox. 250K
Tensão de Alimentação 12Vdc ± 1V
Corrente Consumida 130mA
Descrição dos fios / HM-54D&N Sincronismo Interno
Amarelo / Azul Vídeo Iluminação Mínima 0.5 Lux ( color ), 0.01 Lux ( mono )
Preto Varredura 525 linhas - 2:1 entrelaçado
GND
Velocidade do 1/60 ~ 1/100.000 seg.
Vermelho +12 Vdc Obturador Eletrônico
Gamma = 0,45
Balanço do Branco Automático
Controle de ganho (AGC) Automático
Relação Sinal/Ruído +48dB
Lente / Ângulo de Visualização 3.6mm - F2.0 / 92º
na Diagonal
Temperatura de Operação -10°C a 50°C
Frequência 60 Hz
Consumo 1.55W
Itens Inclusos Manual, certificado de garantia.
Dimensões da Embalagem 80 x 58 x 62mm
Peso 37g
Acessórios
• Fonte FR-500
104

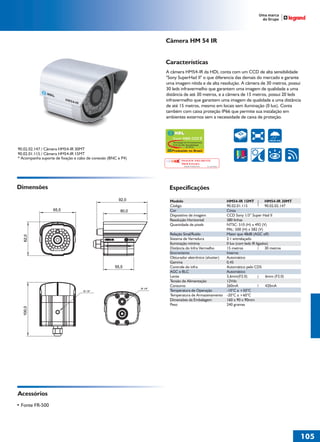

26. Câmera HM 54 IR
Características
A câmera HM54-IR da HDL conta com um CCD de alta sensibilidade
"Sony SuperHad II" o que diferencia das demais do mercado e garante
uma imagem nítida e de alta resolução. A câmera de 30 metros, possui
30 leds infravermelho que garantem uma imagem de qualidade a uma
distância de até 30 metros, e a câmera de 15 metros, possui 20 leds
infravermelho que garantem uma imagem de qualidade a uma distância
de até 15 metros, mesmo em locais sem iluminação (0 lux). Conta
também com caixa proteção IP66 que permite sua instalação em
ambientes externos sem a necessidade de caixa de proteção.
500 LINHAS WEATHER
Super HAD CCD II
PROOF IP66
Tecnologia de Processamento
CCD de Alta Sensibilidade
by Sony
90.02.02.147 / Câmera HM54-IR 30MT Produzido no Brasil
90.02.01.115 / Câmera HM54-IR 15MT
* Acompanha suporte de fixação e cabo de conexão (BNC e P4) IMAGEM FIELMENTE
PROCESSADA
Solução Completa Sony No. 033199985
Dimensões Especificações
Modelo HM54-IR 15MT HM54-IR 30MT
Código 90.02.01.115 90.02.02.147
Cor Cinza
Dispositivo de imagem CCD Sony 1/3” Super Had II
Resolução Horizontal 380 linhas
Quantidade de pixels NTSC: 510 (H) x 492 (V)
PAL: 500 (H) x 582 (V)
Relação Sinal/Ruído Maior que 48dB (AGC off)
Sistema de Varredura 2:1 entrelaçado
Iluminação mínima 0 lux (com leds IR ligados)
Distância do Infra Vermelho 15 metros 30 metros
Sincronismo Interno
Obturador eletrônico (shutter) Automático
Gamma 0,45
Controle do infra Automático pelo CDS
AGC e BLC Automático
Lente 3,6mm(F2.0) 6mm (F2.0)
Tensão de Alimentação 12Vdc
Consumo 260mA 420mA
Temperatura de Operação -10°C a +50°C
Temperatura de Armazenamento -20°C a +60°C
Dimensões da Embalagem 160 x 90 x 90mm
Peso 240 gramas
Acessórios
• Fonte FR-500
105

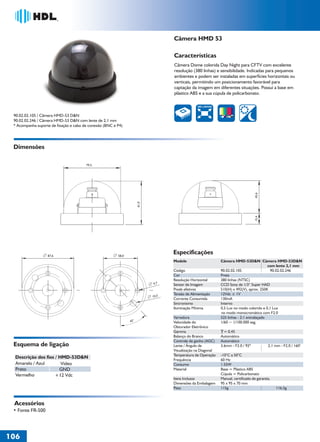

27. Câmera HMD 53
Características
Câmera Dome colorida Day Night para CFTV com excelente
resolução (380 linhas) e sensibilidade. Indicadas para pequenos
ambientes e podem ser instaladas em superfícies horizontais ou
verticais, permitindo um posicionamento favorável para
captação da imagem em diferentes situações. Possui a base em
plástico ABS e a sua cúpula de policarbonato.
380 LINHAS
90.02.02.105 / Câmera HMD-53 D&N
90.02.02.246 / Câmera HMD-53 D&N com lente de 2,1 mm
* Acompanha suporte de fixação e cabo de conexão (BNC e P4)
Dimensões
79,5
45,6
61,0
15,4
87,6 58,0
Especificações
Modelo Câmera HMD-53D&N Câmera HMD-53D&N
com lente 2,1 mm
Código 90.02.02.105 90.02.02.246
Cor Preta
Resolução Horizontal 380 linhas (NTSC)
4,7 Sensor de Imagem CCD Sony de 1/3“ Super HAD
Pixels efetivos 510(H) x 492(V), aprox. 250K
Tensão de Alimentação 12Vdc ± 1V
10,5
Corrente Consumida 130mA
Sincronismo Interno
Iluminação Mínima 0,5 Lux no modo colorido e 0,1 Lux
no modo monocromático com F2.0
Varredura 525 linhas - 2:1 entrelaçado
45° Velocidade do 1/60 ~ 1/100.000 seg.
Obturador Eletrônico
Gamma = 0,45
Balanço do Branco Automático
Controle de ganho (AGC) Automático
Esquema de ligação Lente / Ângulo de 3.6mm - F2.0 / 92º 2,1 mm - F2.0 / 160°
Visualização na Diagonal
Temperatura de Operação -10°C a 50°C
Descrição dos fios / HMD-53D&N Frequência 60 Hz
Amarelo / Azul Vídeo Consumo 1.55W
Preto GND Material Base = Plástico ABS
Vermelho +12 Vdc Cúpula = Policarbonato
Itens Inclusos Manual, certificado de garantia.
Dimensões da Embalagem 95 x 95 x 70 mm
Peso 115g 116,5g
Acessórios
• Fonte FR-500
106

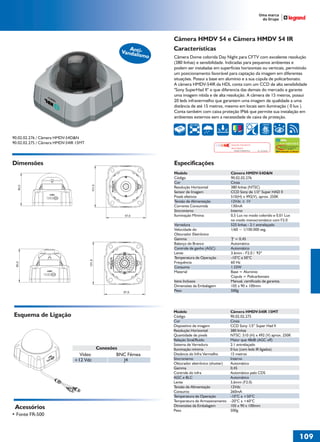

28. Câmera HMDV 54 e Câmera HMDV 54 IR
Ant
Vandalii-
Características
smo Câmera Dome colorida Day Night para CFTV com excelente resolução
(380 linhas) e sensibilidade. Indicadas para pequenos ambientes e
podem ser instaladas em superfícies horizontais ou verticais, permitindo
um posicionamento favorável para captação da imagem em diferentes
situações. Possui a base em alumínio e a sua cúpula de policarbonato.
A câmera HMDV-54IR da HDL conta com um CCD de alta sensibilidade
"Sony SuperHad II" o que diferencia das demais do mercado e garante
uma imagem nítida e de alta resolução. A câmera de 15 metros, possui
20 leds infravermelho que garantem uma imagem de qualidade a uma
distância de até 15 metros, mesmo em locais sem iluminação ( 0 lux ).
Conta também com caixa proteção IP66 que permite sua instalação em
ambientes externos sem a necessidade de caixa de proteção.
380 LINHAS 3 EIXOS
90.02.02.276 / Câmera HMDV-54D&N
90.02.02.275 / Câmera HMDV-54IR 15MT IMAGEM FIELMENTE Super HAD CCD II
Tecnologia de Processamento
PROCESSADA CCD de Alta Sensibilidade
by Sony
Solução Completa Sony No. 033199985
Produzido no Brasil
Dimensões Especificações
Modelo Câmera HMDV-54D&N
Código 90.02.02.276
Cor Cinza
101,9
80,0
Resolução Horizontal 380 linhas (NTSC)
Sensor de Imagem CCD Sony de 1/3“ Super HAD II
Pixels efetivos 510(H) x 492(V), aprox. 250K
Tensão de Alimentação 12Vdc ± 1V
Corrente Consumida 130mA
Sincronismo Interno
97,6 Iluminação Mínima 0,5 Lux no modo colorido e 0,01 Lux
no modo monocromático com F2.0
Varredura 525 linhas - 2:1 entrelaçado
Velocidade do 1/60 ~ 1/100.000 seg.
Obturador Eletrônico
Gamma = 0,45
Balanço do Branco Automático
Controle de ganho (AGC) Automático
Lente 3.6mm - F2.0 / 92º
Temperatura de Operação -10°C a 50°C
101,9
Frequência 60 Hz
80,0
Consumo 1.55W
Material Base = Alumínio
Cúpula = Policarbonato
Itens Inclusos Manual, certificado de garantia.
Dimensões da Embalagem 105 x 90 x 100mm
97,6 Peso 500g
Modelo Câmera HMDV-54IR 15MT
Esquema de Ligação Código 90.02.02.275
Cor Cinza
Dispositivo de imagem CCD Sony 1/3” Super Had II
Resolução Horizontal 380 linhas
Quantidade de pixels NTSC: 510 (H) x 492 (V) aprox. 250K
Relação Sinal/Ruído Maior que 48dB (AGC off)
Sistema de Varredura 2:1 entrelaçado
Conexões Iluminação mínima 0 lux (com leds IR ligados)
Vídeo BNC Fêmea Distância do Infra Vermelho 15 metros
+12 Vdc J4 Sincronismo Interno
Obturador eletrônico (shutter) Automático
Gamma 0,45
Controle do infra Automático pelo CDS
AGC e BLC Automático
Lente 3,6mm (F2.0)
Tensão de Alimentação 12Vdc
Consumo 260mA
Temperatura de Operação -10°C a +50°C
Temperatura de Armazenamento -20°C a +60°C
Dimensões da Embalagem 105 x 90 x 100mm
Acessórios Peso 500g
• Fonte FR-500
109

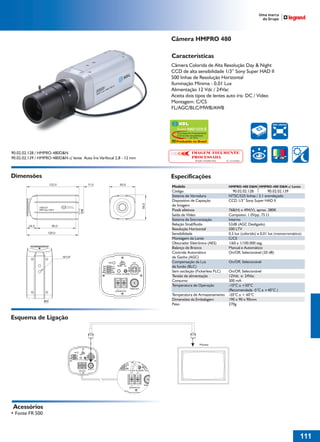

29. Câmera HMPRO 480
Características
Câmera Colorida de Alta Resolução Day & Night
CCD de alta sensibilidade 1/3” Sony Super HAD II
500 linhas de Resolução Horizontal
Iluminação Mínima - 0,01 Lux
Alimentação 12 Vdc / 24Vac
Aceita dois tipos de lentes auto íris: DC / Vídeo
Montagem: C/CS
FL/AGC/BLC/MWB/AWB
500 LINHAS
Super HAD CCD II
Tecnologia de Processamento
CCD de Alta Sensibilidade
by Sony
Produzido no Brasil
90.02.02.128 / HMPRO-480D&N IMAGEM FIELMENTE
90.02.02.139 / HMPRO-480D&N c/ lente Auto Íris Varifocal 2,8 - 12 mm PROCESSADA
Solução Completa Sony No. 033199985
Dimensões Especificações
Modelo HMPRO-480 D&N HMPRO-480 D&N c/ Lente
Código 90.02.02.128 90.02.02.139
Sistema de Varredura NTSC/525 linhas / 2:1 entrelaçado
Dispositivo de Captação CCD 1/3” Sony Super HAD II
de Imagem
Pixels efetivos 768(H) x 494(V), aprox. 380K
Saída de Vídeo Composto: 1.0Vpp, 75 W
Sistema de Sincronização Interno
Relação Sinal/Ruído 52dB (AGC Desligado)
Resolução Horizontal 500 LTV
Sensibilidade 0,5 lux (colorido) e 0,01 lux (monocromático)
Montagem da Lente C/CS
Obturador Eletrônico (AES) 1/60 a 1/100.000 seg.
Balanço de Branco Manual e Automático
Controle Automático On/Off, Selecionável (20 dB)
de Ganho (AGC)
Compensação da Luz On/Off, Selecionável
de fundo (BLC)
Sem oscilação (Fickerless FLC) On/Off, Selecionável
Tensão de alimentação 12Vdc e 24Vac
Consumo 300 mA
Temperatura de Operação -10°C a +50°C
(Recomendada -5°C a +40°C )
Temperatura de Armazenamento -20°C a + 60°C
Dimensões da Embalagem 190 x 90 x 90mm
Peso 270g
Esquema de Ligação
Acessórios
• Fonte FR 500
111

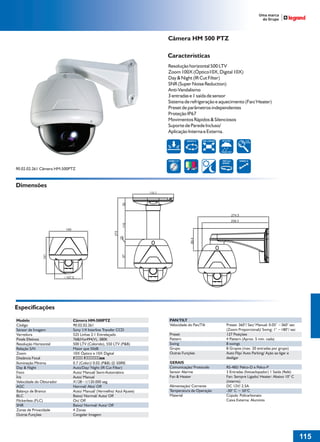

30. Câmera HM 500 PTZ
Características
Resolução horizontal 500 LTV
Zoom 100X (Óptico10X, Digital 10X)
Day & Night (IR Cut Filter)
SNR (Super Noise Reduction)
Anti-Vandalismo
3 entradas e 1 saída de sensor
Sistema de refrigeração e aquecimento (Fan/ Heater)
Preset de parâmetros independentes
Proteção IP67
Movimentos Rápidos & Silenciosos
Suporte de Parede Incluso/
Aplicação Interna e Externa.
GRUPO 8 500 LINHAS WEATHER X100
ZOOM
2
1
3
PROOF IP67
DOME 4.2" 360°/sec SWING 8
SPEED 2
1
90.02.02.261 Câmera HM-500PTZ
Dimensões
50
274.5
258.3
110
149
272
25
86.4
141
87
107.5
Especificações
Modelo Câmera HM-500PTZ PAN/TILT
Código 90.02.02.261 Velocidade do Pan/Tilt Preset: 360°/ Sec/ Manual: 0.05° ~360° sec
Sensor de Imagem Sony 1/4 Interline Transfer CCD (Zoom Proporcional)/ Swing: 1° ~180°/ sec
Varredura 525 Linhas 2:1 Entrelaçado Preset 127 Posições
Pixels Efetivos 768(H)x494(V), 380K Pattern 4 Pattern (Aprox. 5 min. cada)
Resolução Horizontal 500 LTV (Colorido), 550 LTV (P&B) Swing 8 swings
Relação S/N Maior que 50dB Grupo 8 Grupos (max. 20 entradas por grupo)
Zoom 10X Óptico e 10X Digital Outras Funções Auto Flip/ Auto Parking/ Ação ao ligar e
Distância Focal F1.8, F=3.8~38mm desligar
Iluminação Minima 0.7 (Color)/ 0.02 (P&B) @ 50IRE GERAIS
Day & Night Auto/Day/ Night (IR Cut Filter) Comunicação/ Protocolo RS-485/ Pelco-D e Pelco-P
Foco Auto/ Manual/ Semi-Automático Sensor Alarme 3 Entradas (fotoaclopador) 1 Saída (Relé)
Íris Auto/ Manual Fan & Heater Fan: Sempre Ligado/ Heater: Abaixo 10° C
Velocidade do Obturador X128~1/120.000 seg (interno)
AGC Normal/ Alto/ Off Alimentação/ Corrente DC 12V/ 2.5A
Balanço de Branco Auto/ Manual/ (Vermelho/ Azul Ajuste) Temperatura de Operação -30° C ~ 50°C
BLC Baixo/ Normal/ Auto/ Off Material Cúpula: Policarbonato
Flickerless (FLC) On/ Off Caixa Externa: Alumínio
SNR Baixo/ Normal/ Auto/ Off
Zonas de Privacidade 4 Zonas
Outras Funções Congelar Imagem
115

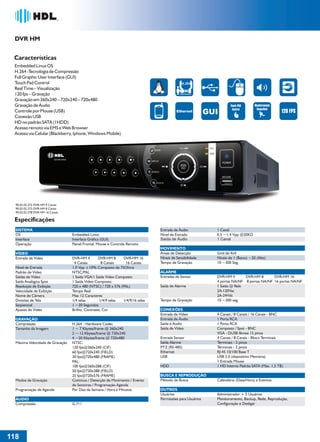

31. DVR HM
Características
Embedded Linux OS
H.264 -Tecnologia de Compressão
Full Graphic User Interface (GUI)
Touch Pad Control H.264
Real Time – Visualização
120 fps – Gravação COMPRESSÃO
Gravação em 360x240 – 720x240 – 720x480
Gravação de Áudio Touch PAD Monitoramento
Control TempoReal
Controle por Mouse (USB) 120 FPS
Conexão USB
HD no padrão SATA (1HDD)
Acesso remoto via EMS e Web Browser
Acesso via Celular (Blackberry, Iphone, Windows Mobile)
DVR-HM
90.02.02.272 DVR-HM 4 Canais
90.02.02.273 DVR-HM 8 Canais
90.02.02.278 DVR-HM 16 Canais
Especificações
SISTEMA Entrada de Áudio 1 Canal
OS Embedded Linux Nível de Entrada 0.5 ~1.4 Vpp @20KΩ
Interface Interface Gráfica (GUI) Saída de Áudio 1 Canal
Operação Painel Frontal, Mouse e Controle Remoto
MOVIMENTO
VÍDEO Áreas de Detecção Grid de 4x4
Entrada de Vídeo DVR-HM 4 DVR-HM 8 DVR-HM 16 Níveis de Sensibilidade Níveis de 1 (Baixo) ~20 (Alto)
4 Canais 8 Canais 16 Canais Tempo de Gravação 10 ~300 Seg.
Nível de Entrada 1.0 Vpp ±10% Composto de 75Ohms
Padrão de Vídeo NTSC/PAL ALARME
Saídas de Vídeo 1 Saída VGA/1 Saída Vídeo Composto Entradas de Sensor DVR-HM 4 DVR-HM 8 DVR-HM 16
Saída Analógica Spot 1 Saída Vídeo Composto 4 portas NA/NF 8 portas NA/NF 16 portas NA/NF
Resolução de Exibição 720 x 480 (NTSC) / 720 x 576 (PAL) Saída de Alarme 1 Saída @ Rele
Velocidade de Exibição Tempo Real 2A-120Vac
Nome de Câmera Max 12 Caracteres 2A-24Vdc
Divisões de Tela 1/4 telas 1/4/9 telas 1/4/9/16 telas Tempo de Gravação 10 ~300 seg.
Seqüencial 1 ~30 Segundos
Ajustes de Vídeo Brilho, Contraste, Cor CONEXÕES
Entrada de Vídeo 4 Canais / 8 Canais / 16 Canais - BNC
GRAVAÇÃO Entrada de Áudio 1 Porta RCA
Compressão H.264 - Hardware Codec Saída e Áudio 1 Porta RCA
Tamanho da Imagem 1 ~ 7 Kbytes/frame @ 360x240 Saída de Vídeo Composto / Spot - BNC
2 ~ 12 Kbytes/frame @ 720x240 VGA - DUSB fêmea 15 pinos
4 ~20 Kbytes/frame @ 720x480 Entrada Sensor 4 Canais / 8 Canais - Bloco Terminais
Máxima Velocidade de Gravação NTSC: Saída Alarme Terminais - 2 pinos
120 fps@360x240 (CIF) PTZ (RS-485) Terminais - 2 pinos
60 fps@720x240 (FIELD) Ethernet RJ-45 10/100 Base T
30 fps@720x480 (FRAME) USB USB 2.0 (dispositivo Memória)
PAL: 1 Entrada Mouse
100 fps@360x288 (CIF) HDD 1 HD Interno Padrão SATA (Máx. 1,5 TB)
50 fps@720x288 (FIELD)
25 fps@720x576 (FRAME) BUSCA E REPRODUÇÃO
Modos de Gravação Contínuo / Detecção de Movimento / Evento Método de Busca Calendário (Data/Hora) e Eventos
de Sensores / Programação Agenda
Programação de Agenda Por Dias da Semana / Hora e Minutos OUTROS
Usuários Administrador + 5 Usuários
ÁUDIO Permissões para Usuários Monitoramento, Backup, Rede, Reprodução,
Compressão G.711 Configuração e Desligar
118

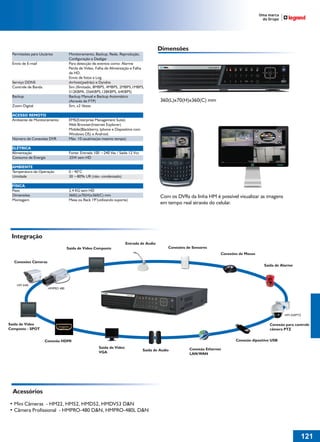

32. Dimensões
Permissões para Usuários Monitoramento, Backup, Rede, Reprodução,
Configuração e Desligar
Envio de E-mail Para detecção de eventos como: Alarme
Perda de Video, Falha de Alimentação e Falha
de HD.
Envio de fotos e Log.
Serviço DDNS dvrhost(padrão) e Dyndns
Controle de Banda Sim (Ilimitado, 8MBPS, 4MBPS, 2MBPS,1MBPS,
512KBPA, 256KBPS,128KBPS, 64KBPS)
Backup Backup Manual e Backup Automático
(Através de FTP) 360(L)x70(H)x360(C) mm
Zoom Digital Sim, x2 Vezes
ACESSO REMOTO
Ambiente de Monitoramento EMS(Enterprise Management Suite)
Web Browser(Internet Explorer)
Mobile(Blackberry, Iphone e Dispositivo com
Windows OS) e Android.
Número de Conexões DVR Máx. 10 usuários(ao mesmo tempo)
ELÉTRICA
Alimentação Fonte: Entrada 100 ~240 Vac / Saída 12 Vcc
Consumo de Energia 25W sem HD
AMBIENTE
Temperatura de Operação 0 - 40°C
Umidade 30 ~80% UR (não- condensado)
FÍSICA
Peso 2,4 KG sem HD
Dimensões 360(L)x70(H)x360(C) mm Com os DVRs da linha HM é possível visualizar as imagens
Montagem Mesa ou Rack 19"(utilizando suporte)
em tempo real através do celular.
Integração
Entrada de Audio
Saída de Vídeo Composto Conexões de Sensores
Conexões de Mouse
Conexões Câmeras
Saída de Alarme
HM 54IR
HMPRO 480
HM-550PTZ
Saída de Vídeo Conexão para controle
Composto - SPOT câmera PTZ
Conexão HDMI Conexão dipositivo USB
Saída de Vídeo Conexão Ethernet
Saída de Audio
VGA LAN/WAN
Acessórios
• Mini Câmeras - HM22, HM52, HMD52, HMDV53 D&N
• Câmera Profissional - HMPRO-480 D&N, HMPRO-480L D&N
121

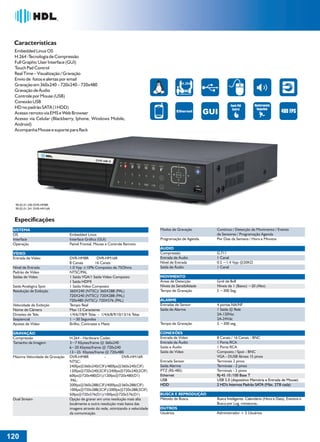

33. Características
Embedded Linux OS
H.264 -Tecnologia de Compressão
Full Graphic User Interface (GUI)
Touch Pad Control
Real Time – Visualização / Gravação
Envio de fotos e alertas por email
Gravação em 360x240 – 720x240 – 720x480 H.264
Gravação de Áudio
COMPRESSÃO
Controle por Mouse (USB)
Conexão USB
Touch PAD Monitoramento
HD no padrão SATA (1HDD) Control TempoReal
Acesso remoto via EMS e Web Browser 480 FPS
Acesso via Celular (Blackberry, Iphone, Windows Mobile,
Android)
Acompanha Mouse e suporte para Rack
90.02.01.240 DVR-HM8R
90.02.01.241 DVR-HM16R
Especificações
SISTEMA Modos de Gravação Contínuo / Detecção de Movimento / Evento
OS Embedded Linux de Sensores / Programação Agenda
Interface Interface Gráfica (GUI) Programação de Agenda Por Dias da Semana / Hora e Minutos
Operação Painel Frontal, Mouse e Controle Remoto
ÁUDIO
VÍDEO Compressão G.711
Entrada de Vídeo DVR-HM8R DVR-HM16R Entrada de Áudio 1 Canal
8 Canais 16 Canais Nível de Entrada 0.5 ~1.4 Vpp @20KΩ
Nível de Entrada 1.0 Vpp ±10% Composto de 75Ohms Saída de Áudio 1 Canal
Padrão de Vídeo NTSC/PAL
Saídas de Vídeo 1 Saída VGA/1 Saída Vídeo Composto MOVIMENTO
1 Saída HDMI Áreas de Detecção Grid de 8x8
Saída Analógica Spot 1 Saída Vídeo Composto Níveis de Sensibilidade Níveis de 1 (Baixo) ~20 (Alto)
Resolução de Exibição 360X240 (NTSC)/ 360X288 (PAL) Tempo de Gravação 5 ~300 Seg.
720X240 (NTSC)/ 720X288 (PAL)
720x480 (NTSC)/ 720X576 (PAL) ALARME
Velocidade de Exibição Tempo Real Entradas de Sensor 4 portas NA/NF
Nome de Câmera Max 12 Caracteres Saída de Alarme 1 Saída @ Relé
Divisões de Tela 1/4/6/7/8/9 Telas - 1/4/6/8/9/10/13/16 Telas 2A-120Vac
Seqüencial 1 ~30 Segundos 2A-24Vdc
Ajustes de Vídeo Brilho, Contraste e Matiz Tempo de Gravação 5 ~300 seg.
GRAVAÇÃO CONEXÕES
Compressão H.264 - Hardware Codec Entrada de Vídeo 8 Canais / 16 Canais - BNC
Tamanho da Imagem 3~7 Kbytes/frame @ 360x240 Entrada de Áudio 1 Porta RCA
6~20 Kbytes/frame @ 720x240 Saída e Áudio 1 Porta RCA
13~25 Kbytes/frame @ 720x480 Saída de Vídeo Composto / Spot - BNC
Máxima Velocidade de Gravação DVR-HM8R - DVR-HM16R VGA - DUSB fêmea 15 pinos
NTSC: Entrada Sensor Terminais 2 pinos
240fps@360x240(CIF)/480fps@360x240(CIF) Saída Alarme Terminais - 2 pinos
120fps@720x240(2CIF)/240fps@720x240(2CIF) PTZ (RS-485) Terminais - 2 pinos
60fps@720x480(D1)/120fps@720x480(D1) Ethernet RJ-45 10 /100 Base T
PAL: USB USB 2.0 (dispositivo Memória e Entrada de Mouse)
200fps@360x288(CIF)/400fps@360x288(CIF) HDD 2 HD's Internos Padrão SATA (Máx. 2TB cada)
100fps@720x288(2CIF)/200fps@720x288(2CIF)
50fps@720x576(D1)/100fps@720x576(D1) BUSCA E REPRODUÇÃO
Dual Stream Opção de gravar em uma resolução mais alta Método de Busca Busca Inteligente, Calendário (Hora e Data), Eventos e
localmente e outra resolução mais baixa das Busca por Log, miniaturas..
imagens através da rede, otimizando a velocidade OUTROS
da comunicação. Usuários Administrador + 5 Usuários
120

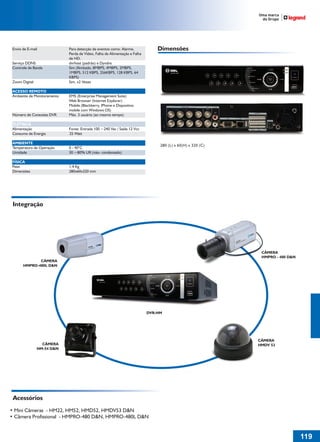

34. Envio de E-mail Para detecção de eventos como: Alarme, Dimensões
Perda de Vídeo, Falha de Alimentação e Falha
de HD.
Serviço DDNS dvrhost (padrão) e Dyndns
Controle de Banda Sim (Ilimitado, 8MBPS, 4MBPS, 2MBPS,
1MBPS, 512 KBPS, 256KBPS, 128 KBPS, 64 DVR-HM
KBPS)
Zoom Digital Sim, x2 Vezes
ACESSO REMOTO
Ambiente de Monitoramento EMS (Enterprise Management Suite)
Web Browser (Internet Explorer)
Mobile (Blackberry, IPhone e Dispositivo
mobile com Windows OS)
Número de Conexões DVR Máx. 3 usuário (ao mesmo tempo)
ELÉTRICA
Alimentação Fonte: Entrada 100 ~240 Vac / Saída 12 Vcc
Consumo de Energia 25 Watt
AMBIENTE
280 (L) x 60(H) x 320 (C)
Temperatura de Operação 0 - 40°C
Umidade 30 ~80% UR (não- condensado)
FÍSICA
Peso 1,4 Kg
Dimensões 280x60x320 mm
Integração
CÂMERA
HMPRO - 480 D&N
CÂMERA
HMPRO-480L D&N
DVR-HM
DVR-HM
CÂMERA
CÂMERA HMDV 53
HM-54 D&N
Acessórios
• Mini Câmeras - HM22, HM52, HMD52, HMDV53 D&N
• Câmera Profissional - HMPRO-480 D&N, HMPRO-480L D&N
119

35. Mesa Controladora HMC3
• Mesa Controladora de Câmeras Pan Tilt, Zoom e foco; Especificações
• Suporta até 255 câmeras em uma única mesa:
Modelo HMC3
• Programa suas preferências ( preset, tour, grupo, etc.): Código 90.02.02.108
• Senha de usuário: Distância de operação 1029m com fio de 24 AWG
Pan/Tilt Interface RS-485
Protocolo de Comunicação Pelco - D
Pelco - P
Tipo de Conexão RJ-11 de 6 Pinos
Joystick 3 eixos, com torção, retorna ao centro
Alimentação 12Vdc 280mA
Display de LCD 20 caracteres x 2 linhas
Temperatura de Operação 0°C a 45°C
Umidade 10% - 70% não condensado
Dimensão 376 x 112 x 145 mm
Peso Aprox. 1.3 kg
90.02.02.108 / Mesa Controladora HMC3
Software EMS
• Até 300 DVR cadastrados;
• Monitora máximo de 16 Câmeras por DVR;
• Virtual DVR de 64 canais (1 VDVR por vez);
• Reprodução Remota e Local;
• Configurações Remota no DVR;
• Controle de Câmera PTZ;
• E-MAP;
• Sistema Multi-Telas (máximo de 8 monitores);
• Relatório de Status
• Função Ação Pós Evento;
• Backup Remoto;
• Sistema de Agenda de Backup Remoto;
• EMS Log;
• SnapShot;
• Gravação Remota;
• Controle aos usuários EMS.
O software é gratuito e encontra-se disponível para download no site www.hdl.com.br,
na seção de downloads CFTV.
122

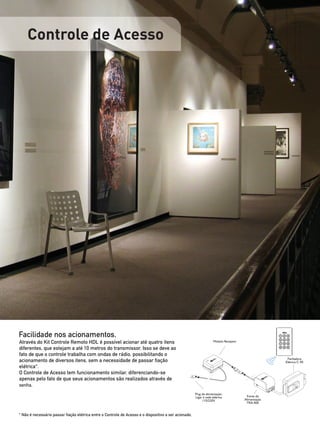

36. Controle de Acesso
Facilidade nos acionamentos.
Através do Kit Controle Remoto HDL é possível acionar até quatro itens Módulo Receptor
diferentes, que estejam a até 10 metros do transmissor. Isso se deve ao
fato de que o controle trabalha com ondas de rádio, possibilitando o
Fechadura
acionamento de diversos itens, sem a necessidade de passar fiação Elétrica C-90
elétrica*.
O Controle de Acesso tem funcionamento similar, diferenciando-se
apenas pelo fato de que seus acionamentos são realizados através de
senha.
Plug de alimentação:
Ligar à rede elétrica Fonte de
110/220V. Alimentação
TRA-400
* Não é necessário passar fiação elétrica entre o Controle de Acesso e o dispositivo a ser acionado.

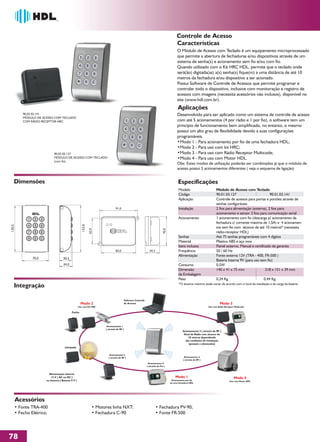

37. Controle de Acesso
Características
O Módulo de Acesso com Teclado é um equipamento microprocessado
que permite a abertura de fechaduras e/ou dispositivos através de um
sistema de senha(s) e acionamento sem fio e/ou com fio.
Quando utilizado com o Kit HRC HDL, permite que o teclado onde
será(ão) digitada(as) a(s) senha(s) fique(m) a uma distância de até 10
metros da fechadura e/ou dispositivo a ser acionado.
Possui Software de Controle de Acessos que permite programar e
controlar todo o dispositivo, inclusive com monitoração e registro de
acessos com imagens (necessita acessórios não inclusos), disponível no
site (www.hdl.com.br).
Aplicações
90.02.02.141 Desenvolvido para ser aplicado como um sistema de controle de acesso
MÓDULO DE ACESSO COM TECLADO
COM RÁDIO RECEPTOR HRC com até 5 acionamentos (4 por rádio e 1 por fio), o software tem um
princípio de funcionamento bem simplificado, no entanto, o mesmo
possui um alto grau de flexibilidade devido a suas configurações
programáveis.
•Modo 1 - Para acionamento por fio de uma fechadura HDL;
•Modo 2 - Para uso com kit HRC;
90.02.02.127 •Modo 3 - Para uso com Rádio Receptor Multicode;
MÓDULO DE ACESSO COM TECLADO •Modo 4 - Para uso com Motor HDL.
(com fio)
Obs: Estes modos de utilização poderão ser combinados já que o módulo de
acesso possui 5 acionamentos diferentes ( veja o esquema de ligação)
Dimensões Especificações
Modelo Módulo de Acesso com Teclado
Código 90.01.03.127 90.01.03.141
Aplicação Controle de acessos para portas e portões através de
senhas configuráveis
91,0 Instalação 2 fios para alimentação (externa), 2 fios para
acionamento e sensor 3 fios para comunicação serial
Acionamento 1 acionamento com fio (descarga p/ acionamento da
fechadura c/ corrente máxima de 1,5A) e 4 acionamen-
120,5
123,0
tos sem fio com alcance de até 10 metros* (necessita
62,0
70,0
rádio-receptor HDL)
Senhas Até 75 senhas programáveis com 4 dígitos
Material Plástico ABS e aço inox
Itens inclusos Painel externo, Manual e certificado de garantia
83,0 34,2 Frequência 50 / 60 Hz
Alimentação Fonte externa 12V (TRA - 400, FR-500 )
70,0 30,5
Bateria Interna 9V (para uso sem fio)
34,0 Consumo 0,5W
Dimensão 140 x 41 x 75 mm 218 x 151 x 39 mm
da Embalagem
Peso 0,24 Kg 0,44 Kg
*O alcance máximo pode variar de acordo com o local da instalação e da carga da bateria
Integração
Software Controle
Modo 2 de Acessos Modo 3
Uso com Kit HRC Uso com Rádio Receptor Multicode
Fecho
Acionamento 1
( através de RF )
Acionamento 3 ( através de RF )
Sinal de Rádio com alcance de
10 metros dependendo
das condições de instalação
(posição e obstáculos)
Lâmpada
Acionamento 2
( através de RF ) Acionamento 4
( através de RF )
Acionamento 5
( através de Fio )
Alimentação externa
12 V ( AC ou DC ) Modo 1 Modo 4
ou Interna ( Bateria 9 V ) Acionamento por fio Uso com Motor HDL
de uma fechadura HDL
Acessórios
• Fonte TRA-400 • Motores linha NXT; • Fechadura PV-90;
• Fecho Elétrico; • Fechadura C-90 • Fonte FR-500
78

38. Fechaduras Elétricas
127 ou
Robustez e qualidade. 220 Vac
As fechaduras elétricas combinam robustez com qualidade,
proporcionando segurança e tranquilidade às pessoas. Além disto,
as fechaduras elétricas para porta de vidro possuem um design
sofisticado, agregando mais beleza ao local onde estão instaladas.
Retirar o pino para
A linha de fechaduras elétricas é composta por: fechaduras de portas leves
sobrepor, fechaduras para portas de vidro e fechos elétricos, o que
possibilita diversas aplicações diferentes.

39. 90.01.03.042

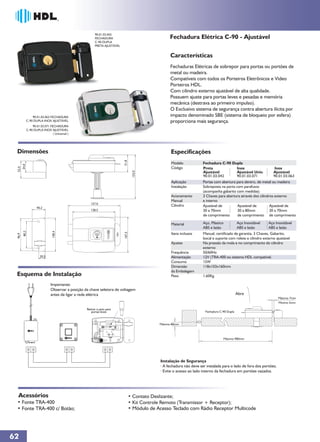

FECHADURA Fechadura Elétrica C-90 - Ajustável
C-90 DUPLA
PRETA AJUSTÁVEL
Características
Fechaduras Elétricas de sobrepor para portas ou portões de
metal ou madeira.
Compatíveis com todos os Porteiros Eletrônicos e Vídeo
Porteiros HDL.
Com cilindro externo ajustável de alta qualidade.
Possuem ajuste para portas leves e pesadas e memória
mecânica (destrava ao primeiro impulso).
O Exclusivo sistema de segurança contra abertura ilícita por
90.01.03.063 FECHADURA impacto denominado SBE (sistema de bloqueio por esfera)
C-90 DUPLA INOX AJUSTÁVEL proporciona mais segurança.
90.01.03.071 FECHADURA
C-90 DUPLA INOX AJUSTÁVEL
( Universal )
Dimensões Especificações
51,8
Modelo Fechadura C-90 Dupla
34,0
Código
52,0
Preta Inox Inox
133,0
Ajustável Ajustável Univ. Ajustável
90.01.03.042 90.01.03.071 90.01.03.063
Aplicação Portas com abertura para dentro, de metal ou madeira
Instalação Sobreposta na porta com parafusos
(acompanha gabarito com medidas)
Acionamento 3 Chaves para abertura através dos cilindros externo
Manual e interno
157,0
Cilindro Ajustável de Ajustável de Ajustável de
40,2
128,5 30 a 70mm 30 a 80mm 30 a 70mm
de comprimento de comprimento de comprimento
Material Aço, Plástico Aço Inoxidável Aço Inoxidável
ABS e latão ABS e latão ABS e latão
80,2
100,4
107,5
Itens inclusos Manual, certificado de garantia, 3 Chaves, Gabarito,
96,9
bocal e suporte com rolete e cilindro externo ajustável
Ajustes Na pressão da mola e no comprimento do cilindro
externo
Frequência 50/60Hz
20,5 Alimentação 12V (TRA-400 ou sistema HDL compatível.
Consumo 15W
Dimensão 118x103x160mm
da Embalagem
Esquema de Instalação Peso 1,60Kg
Importante:
Observar a posição da chave seletora de voltagem
antes de ligar a rede elétrica Abre
Máximo 7mm
Minimo 5mm
Retirar o pino para
portas leves Fechadura C-90 Dupla
Máximo 80mm
Máximo 900mm
Instalação de Segurança
· A fechadura não deve ser instalada para o lado de fora dos portões;
· Evite o acesso ao lado interno da fechadura em portões vazados.
Acessórios
• Fonte TRA-400
• Fonte TRA-400 c/ Botão; • Módulo de Acesso Teclado com Rádio Receptor Multicode
62

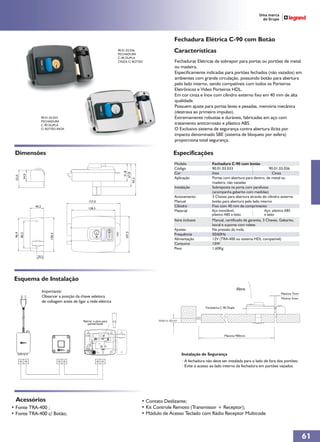

40. Fechadura Elétrica C-90 com Botão
90.01.03.036
FECHADURA
Características
C-90 DUPLA
CINZA C/ BOTÃO Fechaduras Elétricas de sobrepor para portas ou portões de metal
ou madeira.
Especificamente indicadas para portões fechados (não vazados) em
ambientes com grande circulação, possuindo botão para abertura
pelo lado interno, sendo compatíveis com todos os Porteiros
Eletrônicos e Vídeo Porteiros HDL.
Em cor cinza e Inox com cilindro externo fixo em 40 mm de alta
qualidade.
Possuem ajuste para portas leves e pesadas, memória mecânica
(destrava ao primeiro impulso).
90.01.03.033 Extremamente robustas e duráveis, fabricadas em aço com
FECHADURA
C-90 DUPLA tratamento anticorrosão e plástico ABS.
C/ BOTÃO INOX O Exclusivo sistema de segurança contra abertura ilícita por
impacto denominado SBE (sistema de bloqueio por esfera)
proporciona total segurança.
Dimensões Especificações
Modelo Fechadura C-90 com botão
Código 90.01.03.033 90.01.03.036
51,8
Cor Inox Cinza
67,8
34,0
52,0
Aplicação Portas com abertura para dentro, de metal ou
93,3
madeira, não vazadas
Instalação Sobreposta na porta com parafusos
(acompanha gabarito com medidas)
Acionamento 3 Chaves para abertura através do cilindro externo
157,0 Manual botão para abertura pelo lado interno
40,2 Cilindro Fixo com 40 mm de comprimento
128,5
Material Aço inoxidável, Aço, plástico ABS
plástico ABS e latão e latão
Itens inclusos Manual, certificado de garantia, 3 Chaves, Gabarito,
bocal e suporte com rolete
Ajustes Na pressão da mola
107,5
96,9
80,2
Frequência 50/60Hz
100,4
Alimentação 12V (TRA-400 ou sistema HDL compatível)
Consumo 15W
Peso 1,60Kg
20,5
Esquema de Instalação
Abre
Importante: Máximo 7mm
Observar a posição da chave seletora Minimo 5mm
de voltagem antes de ligar a rede elétrica
Fechadura C-90 Dupla
Retirar o pino para Máximo 80mm
portas leves
Máximo 900mm
Instalação de Segurança
· A fechadura não deve ser instalada para o lado de fora dos portões;
· Evite o acesso ao lado interno da fechadura em portões vazados.
Acessórios • Contato Deslizante;
• Fonte TRA-400 ; • Kit Controle Remoto (Transmissor + Receptor);
• Fonte TRA-400 c/ Botão; • Módulo de Acesso Teclado com Rádio Receptor Multicode
61

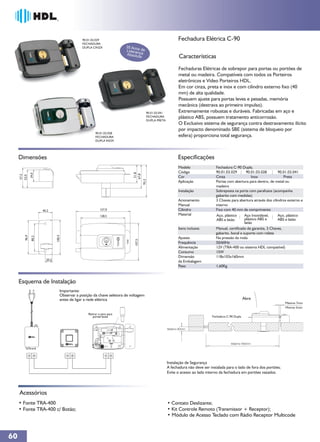

41. 90.01.03.029 Fechadura Elétrica C-90
FECHADURA
DUPLA CINZA 35 Ano
s
Lideran de
Absolu ça
ta Características
Fechaduras Elétricas de sobrepor para portas ou portões de
metal ou madeira. Compatíveis com todos os Porteiros
eletrônicos e Vídeo Porteiros HDL.
Em cor cinza, preta e inox e com cilindro externo fixo (40
mm) de alta qualidade.
Possuem ajuste para portas leves e pesadas, memória
mecânica (destrava ao primeiro impulso).
90.01.03.041 Extremamente robustas e duráveis. Fabricadas em aço e
FECHADURA plástico ABS, possuem tratamento anticorrosão.
DUPLA PRETA
O Exclusivo sistema de segurança contra destravamento ilícito
por impacto denominado SBE (sistema de bloqueio por
90.01.03.028
FECHADURA esfera) proporciona total segurança.
DUPLA INOX
Dimensões Especificações
Modelo Fechadura C-90 Dupla.
Código 90.01.03.029 90.01.03.028 90.01.03.041
51,8
34,0
67,8
57,5
52,0
Cor Cinza Inox Preta
93,3
Aplicação Portas com abertura para dentro, de metal ou
madeira
Instalação Sobreposta na porta com parafusos (acompanha
gabarito com medidas)
Acionamento 3 Chaves para abertura através dos cilindros externo e
Manual interno
40,2 157,0 Cilindro Fixo com 40 mm de comprimento
128,5 Material Aço, plástico Aço Inoxidável, Aço, plástico
ABS e latão plástico ABS e ABS e latão
latão
Itens inclusos Manual, certificado de garantia, 3 Chaves,
gabarito, bocal e suporte com rolete
96,9
100,4
80,2
Ajustes Na pressão da mola
107,5
Frequência 50/60Hz
Alimentação 12V (TRA-400 ou sistema HDL compatível)
Consumo 15W
Dimensão 118x103x160mm
20,5
da Embalagem
Peso 1,60Kg
Esquema de Instalação
Importante:
Observar a posição da chave seletora de voltagem
antes de ligar a rede elétrica Abre
Máximo 7mm
Minimo 5mm
Retirar o pino para
portas leves Fechadura C-90 Dupla
Máximo 80mm
Máximo 900mm
Instalação de Segurança
A fechadura não deve ser instalada para o lado de fora dos portões;
Evite o acesso ao lado interno da fechadura em portões vazados.
Acessórios
• Fonte TRA-400
• Fonte TRA-400 c/ Botão;
• Módulo de Acesso Teclado com Rádio Receptor Multicode
60

42. 90.01.03.026
FECHADURA C-90 A.F.
Fechadura Elétrica C-90 - AF e
DUPLA AJUSTÁVEL Fechadura Elétrica C-90 - AF com Botão
Características
Fechaduras Elétricas de sobrepor para portas ou portões de
metal ou madeira, especificamente indicadas para portas ou
portões com abertura para fora e fechados (não vazados) para
a versão com botão, que possui botão para abertura pelo lado
interno.
Compatíveis com todos os Porteiros Eletrônicos e Vídeo
Porteiros HDL.
Na cor preta e com cilindro externo ajustável (até 70 mm) de
alta qualidade.
Possuem ajustes para portas leves e pesadas, memória
90.01.03.035
FECHADURA C-90 A.F. mecânica (destrava ao primeiro impulso).
DUPLA AJUSTÁVEL C/ BOTÃO Extremamente robustas e duráveis, fabricadas em aço com
tratamento anticorrosão e plástico ABS.
O Exclusivo sistema de segurança contra abertura ilícita por
Dimensões impacto denominado SBE (sistema de bloqueio por esfera)
proporciona total segurança.
Especificações
51,8
34,0
52,0
Modelo Fechadura C-90 A. F.
133,0
Código Dupla com Botão Dupla
103,0
90.01.03.035 90.01.03.026
Cor Preta
Aplicação Portas com abertura para fora, de metal ou madeira,
não vazadas.
Instalação Sobreposta na porta com parafusos
(acompanha gabarito com medidas)
Acionamento 3 Chaves para abertura através do cilindro externo
40,2 157,0
Manual botão para abertura pelo lado interno.
128,5
Cilindro Ajustável de 30 a 70mm de comprimento
Material Aço, plástico ABS e latão
Itens inclusos Manual, certificado de garantia, 3 Chaves, Gabarito,
bocal, guia plástico para o bocal e cilindro ajustável.
96,9
80,2
100,4
Ajustes Na pressão da mola e no cilindro externo
107,5
Frequência 50/60Hz
Alimentação 12V (TRA-400 ou sistema HDL compatível)
Consumo 15W
Dimensão 118x103x160mm
20,5
da Embalagem
Peso 1,60Kg
Esquema de Instalação
Importante: Máximo 9mm
Minimo 7mm
Observar a posição da chave seletora de voltagem Fechadura C-90 AF Dupla
antes de ligar a rede elétrica
Retirar o pino para
portas leves
Abre
Máximo 900mm
Instalação de Segurança
A fechadura não deve ser instalada para o lado de fora dos portões.
Evite o acesso ao lado interno da fechadura em portões vazados.
Obs: Dependendo da espessura da coluna ou batente,
o Batente -guia do bocal deverá ser cortado,
para um perfeito ajuste em relação ao bocal
Acessórios
• Contato Deslizante;
• Fonte TRA-400; • Kit Controle Remoto (Transmissor + Receptor);
• Fonte TRA-400 c/ Botão; • Módulo de Acesso Teclado com Rádio Receptor Multicode
63

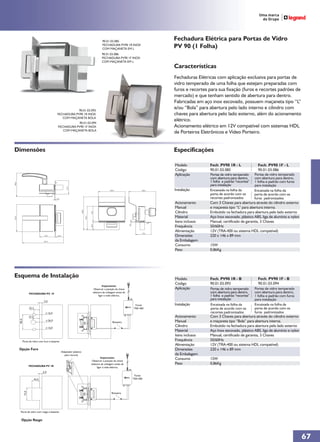

43. 90.01.03.085
Fechadura Elétrica para Portas de Vidro
FECHADURA PV90 1R INOX
COM MAÇANETA EM L
PV 90 (1 Folha)
90.01.03.086
FECHADURA PV90 1F INOX
COM MAÇANETA EM L
Características
Fechaduras Elétricas com aplicação exclusiva para portas de
vidro temperado de uma folha que estejam preparadas com
furos e recortes para sua fixação (furos e recortes padrões de
mercado) e que tenham sentido de abertura para dentro.
Fabricadas em aço inox escovado, possuem maçaneta tipo “L”
90.01.03.093
e/ou “Bola” para abertura pelo lado interno e cilindro com
FECHADURA PV90 1R INOX chaves para abertura pelo lado externo, além do acionamento
COM MAÇANETA BOLA
elétrico.
90.01.03.094
FECHADURA PV90 1F INOX Acionamento elétrico em 12V compatível com sistemas HDL
COM MAÇANETA BOLA
de Porteiros Eletrônicos e Vídeo Porteiro.
Dimensões Especificações
Modelo Fech. PV90 1R - L Fech. PV90 1F - L
Código 90.01.03.085 90.01.03.086
Aplicação Portas de vidro temperado Portas de vidro temperado
com abertura para dentro, com abertura para dentro,
1 folha e padrão "recortes" 1 folha e padrão com furos
106,8
para instalação para instalação
61,5
123,0 124,4 Instalação Encaixada na folha da Encaixada na folha da
porta de acordo com os porta de acordo com os
3,2 recortes padronizados furos padronizados
Acionamento Com 3 Chaves para abertura através do cilindro externo
Manual e maçaneta tipo “L” para abertura interna.
152,0
Cilindro Embutido na fechadura para abertura pelo lado externo
70,0
Material Aço Inox escovado, plástico ABS, liga de alumínio e nylon
108,7
123,0
Itens inclusos Manual, certificado de garantia, 3 Chaves
3,2
35,5
Frequência 50/60Hz
72,0
Alimentação 12V (TRA-400 ou sistema HDL compatível)
70,0 35,5 Dimensões 220 x 146 x 89 mm
187,3
da Embalagem
Consumo 15W
Peso 0,86Kg
Esquema de Instalação Modelo Fech. PV90 1R - B Fech. PV90 1F - B
Código 90.01.03.093 90.01.03.094
Importante:
Observar a posição da chave Aplicação Portas de vidro temperado Portas de vidro temperado
FECHADURA P 1F.
.V.
seletora de voltagem antes de com abertura para dentro, com abertura para dentro,
ligar a rede elétrica. 1 folha e padrão "recortes" 1 folha e padrão com furos
para instalação para instalação
5,0
Fonte Instalação Encaixada na folha da Encaixada na folha da
32,5 TRA 400 porta de acordo com os porta de acordo com os
16,0 recortes padronizados furos padronizados
37,5 Acionamento Com 3 Chaves para abertura através do cilindro externo
85,0
26,0 Manual e maçaneta tipo “Bola” para abertura interna.
Botoeira
16,0
Cilindro Embutido na fechadura para abertura pelo lado externo
Material Aço Inox escovado, plástico ABS, liga de alumínio e nylon
Itens inclusos Manual, certificado de garantia, 3 Chaves
Porta de vidro com furo e batente Frequência 50/60Hz
Alimentação 12V (TRA-400 ou sistema HDL compatível)
Opção Furo Dimensões 220 x 146 x 89 mm
Adaptador plástico
para recorte da Embalagem
Importante: Consumo 15W
Observar a posição da chave
seletora de voltagem antes de Peso 0,86Kg
FECHADURA PV 1R ligar a rede elétrica.
5,0
Fonte
45,0 TRA 400
72,0
Botoeira
Porta de vidro com rasgo e batente
Opção Rasgo
67

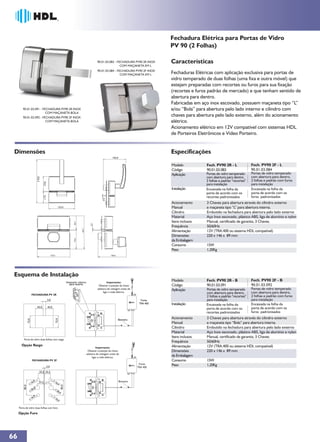

44. Fechadura Elétrica para Portas de Vidro
PV 90 (2 Folhas)
90.01.03.083 - FECHADURA PV90 2R INOX Características
COM MAÇANETA EM L
90.01.03.084 - FECHADURA PV90 2F INOX
COM MAÇANETA EM L Fechaduras Elétricas com aplicação exclusiva para portas de
vidro temperado de duas folhas (uma fixa e outra móvel) que
estejam preparadas com recortes ou furos para sua fixação
(recortes e furos padrão de mercado) e que tenham sentido de
abertura para dentro.
Fabricadas em aço inox escovado, possuem maçaneta tipo “L”
90.01.03.091 - FECHADURA PV90 2R INOX e/ou “Bola” para abertura pelo lado interno e cilindro com
COM MAÇANETA BOLA
90.01.03.092 - FECHADURA PV90 2F INOX
chaves para abertura pelo lado externo, além do acionamento
COM MAÇANETA BOLA elétrico.
Acionamento elétrico em 12V compatível com sistemas HDL
de Porteiros Eletrônicos e Vídeo Porteiro.
Dimensões Especificações
106,8
Modelo Fech. PV90 2R - L Fech. PV90 2F - L
Código 90.01.03.083 90.01.03.084
Aplicação Portas de vidro temperado Portas de vidro temperado
com abertura para dentro, com abertura para dentro,
203,3
2 folhas e padrão "recortes" 2 folhas e padrão com furos
70,0
para instalação para instalação
Instalação Encaixada na folha da Encaixada na folha da
porta de acordo com os porta de acordo com os
52,7
recortes padronizados furos padronizados
2,0
Acionamento 3 Chaves para abertura através do cilindro externo
123,0 Manual e maçaneta tipo “L” para abertura interna.
Cilindro Embutido na fechadura para abertura pelo lado externo
Material Aço Inox escovado, plástico ABS, liga de alumínio e nylon
Itens inclusos Manual, certificado de garantia, 3 Chaves.
52,7
2,0
Frequência 50/60Hz
124,7
Alimentação 12V (TRA.400 ou sistema HDL compatível)
Dimensões 220 x 146 x 89 mm
70,0
da Embalagem
Consumo 15W
Peso 1,20Kg
123,0 105,8
Esquema de Instalação
Adaptador plástico Importante:
Modelo Fech. PV90 2R - B Fech. PV90 2F - B
para recorte Código 90.01.03.091 90.01.03.092
Obsevar a posição da chave
seletora de voltagem antes de Aplicação Portas de vidro temperado Portas de vidro temperado
ligar a rede elétrica. com abertura para dentro, com abertura para dentro,
FECHADURA PV 2R
2 folhas e padrão "recortes" 2 folhas e padrão com furos
2,0 Fonte para instalação para instalação
TRA 400 Instalação Encaixada na folha da Encaixada na folha da
45,0 45,0 porta de acordo com os
porta de acordo com os
recortes padronizados furos padronizados
Acionamento 3 Chaves para abertura através do cilindro externo
72,0
72,0
Botoeira
Manual e maçaneta tipo “Bola” para abertura interna.
Cilindro Embutido na fechadura para abertura pelo lado externo
Material Aço Inox escovado, plástico ABS, liga de alumínio e nylon
Itens inclusos Manual, certificado de garantia, 3 Chaves.
Porta de vidro duas folhas com rasgo
Frequência 50/60Hz
Opção Rasgo Alimentação 12V (TRA.400 ou sistema HDL compatível)
Importante:
Obsevar a posição da chave Dimensões 220 x 146 x 89 mm
seletora de voltagem antes de
ligar a rede elétrica.
da Embalagem
FECHADURA PV 2F Consumo 15W
Fonte Peso 1,20Kg
2,0 TRA 400
32,5 32,5
,0 16 Botoeira
16 37,5 37,5
,0
85,0
85,0
,0
26 26
,0
,0
16 16
,0
Porta de vidro duas folhas com furo
Opção Furo
66

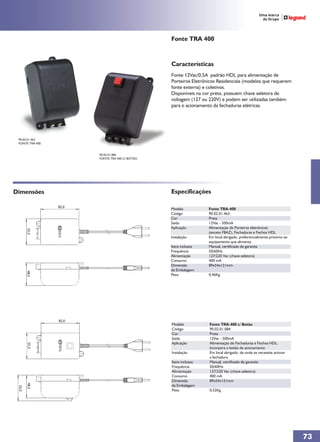

45. Fonte TRA 400
Características
Fonte 12Vac/0,5A padrão HDL para alimentação de
Porteiros Eletrônicos Residenciais (modelos que requerem
fonte externa) e coletivos.
Disponíveis na cor preta, possuem chave seletora de
voltagem (127 ou 220V) e podem ser utilizadas também
para o acionamento da fechaduras elétricas.
90.02.01.463
FONTE TRA 400
90.02.01.084
FONTE TRA 400 C/ BOTÃO
Dimensões Especificações
82,0
Modelo Fonte TRA-400
Código 90.02.01.463
Cor Preta
Saída 12Vac - 500mA
Aplicação Alimentação de Porteiros eletrônicos
55,5
(exceto F8AZ), Fechaduras e Fechos HDL
Instalação Em local abrigado, preferencialmente próximo ao
equipamento que alimenta.
Itens inclusos Manual, certificado de garantia
Frequência 50/60Hz
Alimentação 127/220 Vac (chave seletora)
Consumo 400 mA
Dimensão 89x54x121mm
da Embalagem
48,5
Peso 0,46Kg
82,0
Modelo Fonte TRA-400 c/ Botão
Código 90.02.01.084
Cor Preta
Saída 12Vac - 500mA
Aplicação Alimentação de Fechaduras e Fechos HDL.
55,5
Incorpora o botão de acionamento
Instalação Em local abrigado, de onde se necessite acionar
a fechadura
Itens inclusos Manual, certificado de garantia
Frequência 50/60Hz
Alimentação 127/220 Vac (chave seletora)
Consumo 400 mA
Dimensão 89x54x121mm
48,5
da Embalagem
55,0
Peso 0,52Kg
73

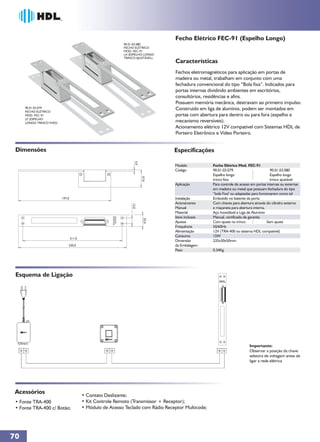

46. Fecho Elétrico FEC-91 (Espelho Longo)
90.01.03.080
FECHO ELÉTRICO
MOD. FEC-91
LA (ESPELHO LONGO
TRINCO AJUSTÁVEL)
Características
Fechos eletromagnéticos para aplicação em portas de
madeira ou metal, trabalham em conjunto com uma
fechadura convencional do tipo “Bola fixa”. Indicados para
portas internas dividindo ambientes em escritórios,
consultórios, residências e afins.
Possuem memória mecânica, destravam ao primeiro impulso.
90.01.03.079
FECHO ELÉTRICO
Construído em liga de alumínio, podem ser montados em
MOD. FEC-91 portas com abertura para dentro ou para fora (espelho e
LF (ESPELHO
LONGO TRINCO FIXO) mecanismo reversíveis).
Acionamento elétrico 12V compatível com Sistemas HDL de
Porteiro Eletrônico e Vídeo Porteiro.
Dimensões Especificações
3,0
Modelo Fecho Elétrico Mod. FEC-91
Código 90.01.03.079 90.01.03.080
Espelho longo Espelho longo
37,0
trinco fixo trinco ajustável
Aplicação Para controle de acesso em portas internas ou externas
em madeira ou metal que possuam fechadura do tipo
“bola Fixa" ou adaptadas para funcionarem como tal
197,0 Instalação Embutido no batente da porta
Acionamento Com chaves para abertura através do cilindro externo
12,0
Manual e maçaneta para abertura interna.
Material Aço Inoxidável e Liga de Alumínio
Itens inclusos Manual, certificado de garantia
25,0
Ajustes Com ajuste no trinco Sem ajuste
Frequência 50/60Hz
Alimentação 12V (TRA-400 ou sistema HDL compatível)
Consumo 15W
211,0
Dimensão 235x30x50mm
230,0 da Embalagem
Peso 0,34Kg
Esquema de Ligação
Importante:
Observar a posição da chave
seletora de voltagem antes de
ligar a rede elétrica
Acessórios • Contato Deslizante;
• Fonte TRA-400 • Kit Controle Remoto (Transmissor + Receptor);
• Fonte TRA-400 c/ Botão; • Módulo de Acesso Teclado com Rádio Receptor Multicode;
70

47. Interfonia com Vídeo
Fácil instalação com maior segurança.
Através de apenas quatro fios entre as unidades, já é possível atender a um
visitante e vê-lo, sem a necessidade de ir até o portão / porta.
Os vídeos porteiros eletrônicos oferecem ainda recursos adicionais, tais como
a possibilidade de se acionar uma segunda câmera (câmera auxiliar)*, uma ou
duas fechaduras elétricas*, portão automático*, dentre outras facilidades.
* Dependendo dos recursos utilizados, os demais serão inviabilizados.
127 ou
Para maiores informações consulte cada produto 220 Vac

48. Porteiro Eletrônico com Vídeo - SENSE
Características
Vídeos Porteiros Color compostos por câmera pinhole (lente
oculta) com circuito de áudio, acionamento de fechadura e
geradora de toque de chamada, um monitor na cor branca ou
alumínio com tela de 4” e fone acoplado. O sistema permite a
visualização de uma segunda imagem (câmera auxiliar)
conectada e selecionada pelo monitor interno. Possui alarme
antiviolação no painel externo e aceita até 4 pontos internos
(monitores ou interfones AZ01).
Suas funções e ajustes são selecionados através de sensores
capacitivos ‘‘Touch’’ (sensores sensíveis ao toque).
Esses modelos têm aba protetora para o painel externo.
90.02.02.252 O Vídeo Porteiro tem design atual e se aplica a diversos tipos
PORTEIRO ELETRÔNICO COM VÍDEO
PINHOLE COLOR 60HZ - BRANCO SENSE de ambientes, proporcionando mais conforto e segurança.
90.02.02.257
PORTEIRO ELETRÔNICO COM VÍDEO
PINHOLE COLOR 60HZ - ALUMÍNIO SENSE
Dimensões 116,0 49,5
Especificações
175,0 49,0 Modelo PORT. ELETR. C/ VIDEO PINHOLE COLOR
60HZ - SENSE
Código BRANCO ALUMÍNIO
153,5
90.02.02.252 90.02.02.257
Aplicação Sistema de vídeo porteiro residencial, Color e com
câmera oculta
197,0
33,5
Instalação 4 fios entre unidades interna e externa
Fixação Sobrepor
Campainha Toque eletrônico bitonal
106,0 31,0
Número de 4 pontos ao total (1+3) podendo ser
extensão internas extensões internas vídeo (monitor) ou áudio
(fones AZ.01 ou LD.01)
Número de 1 para aplicação típica ou 2 utilizando Comutador
144,0
extensões externas RL.1000
Fechadura Elétrica 12V. Aciona qualquer modelo de fechadura ou fecho
HDL
Material Plástico ABS (monitor) e Alumínio Natural
33,5 Itens inclusos Unidade interna (monitor) + unidade externa
(Câmera), kit de fixação, manual e certificado de
garantia
Ajustes Volumes interno e externo, campainha (alto ou baixo),
Esquema de Ligação brilho e cor
Frequência 60Hz
Alimentação 127/220Vac - seleção automática
Consumo 3W
Peso 2,10Kg 2,31Kg
12

49. Porteiro Eletrônico com Vídeo e Memória
SENSE
Características
Memory Port é um novo conceito em Vídeo Porteiro. Este
modelo permite armazenar aproximadamente 250 imagens,
correspondentes às cenas captadas pela unidade externa. Na
falta de energia, estas imagens permanecem gravadas. Com
monitor de 4" e unidade externa da câmera pinhole acoplada,
permite até 4 unidades internas de atendimento (monitor),
aciona fechadura elétrica HDL e aceita conexão de uma
câmera adicional (segundo ângulo de visão) para cada monitor
instalado. Seus ajustes e controles são feitos através de
sensores capacitivos ‘‘Touch’’ (sensores sensíveis ao toque) no
monitor. O Memory Port, disponível na versão Color, tem
design atual e se aplica a diversos tipos de ambientes,
90.02.02.271
PORTEIRO ELETRÔNICO C/ VÍDEO PINHOLE proporcionando mais conforto e segurança.
COLOR C/ MÉMORIA 60HZ - SENSE
Dimensões
116,0 49,5
175,0 49,0
Especificações
Modelo PORTEIRO ELETRÔNICO C/ VIDEO PINHOLE
COLOR C/ MEMORIA 60Hz - SENSE
Código 90.02.02.271
153,5
Aplicação Sistema de vídeo porteiro residencial Color com
câmera com memória de aproximadamente 250
imagens. Mantém as imagens mesmo na falta de
energia.
197,0
33,5
Instalação 4 fios entre unidades interna e externa
106,0 31,0
Fixação Sobrepor
Campainha Toque eletrônico bitonal
Número de 4 pontos ao total (1+3) podendo ser extensão
extensões internas de vídeo (monitor) ou áudio (fones AZ.01 ou LD.01)
Número de 1para aplicação típica ou
144,0
Unidades externas 2 com RL 1000 adicional
Fechadura Elétrica 12V. Aciona qualquer modelo de fechaduras ou fecho
HDL
Material Plástico ABS e alumínio
33,5
Itens inclusos Unidade externa, unidade interna (monitor) + kit de
fixação, manual e certificado de garantia
Ajustes Volumes internos e externos, campainha (alto e baixo),
brilho e cor
Esquema de Ligação Frequência 60Hz
Alimentação 127/220Vac - seleção automática
Consumo 3W
Peso 2,60Kg
13

50. 90.02.01.892 PORTEIRO Porteiro Eletrônico com Vídeo - Clássico
ELETRÔNICO C/ VÍDEO
P&B 60Hz
Características
90.02.01.893 PORTEIRO
ELETRÔNICO C/ VÍDEO Vídeos Porteiros Preto e Branco compostos por câmeras
PINHOLE P&B 60Hz
aparentes (lente convencional), ou pinhole (lente oculta) com
circuito de áudio, acionamento de fechadura e geradora de toque
de chamada, um monitor na cor branca com tela de 4” e fone
acoplado.
O sistema permite a visualização de uma segunda imagem (câmera
90.02.01.916 PORTEIRO auxiliar) conectada e selecionada pelo monitor interno.
ELETRÔNICO COM
VIDEO PINHOLE P&B
Possui alarme antiviolação no painel externo, leds infra-vermelhos
60Hz - PRATA que permitem identificação do visitante no escuro e aceita até 4
pontos internos (monitores ou interfones AZ01).
Esses modelos têm aba protetora para o painel externo.
O Vídeo Porteiro tem design atual e se aplica a diversos tipos de
ambientes, proporcionando mais conforto e segurança.
Dimensões Especificações
Modelo PORT. ELETR. C/ VIDEO PINHOLE P&B 60HZ
Código 90.02.01.893
Aplicação Sistema de vídeo porteiro residencial , P&B e com
câmera oculta
Instalação 4 fios entre unidades interna e externa
Fixação Sobrepor
Campainha Toque eletrônico bitonal
Número de 4 pontos ao total (1+3) podendo ser
extensão internas extensões de vídeo (monitor) ou áudio
(fones AZ.01 ou LD.01)
Número de 1 para aplicação típica ou 2 utilizando Comutador
extensões externas RL.1000
Fechadura Elétrica 12V. Aciona qualquer modelo de fechadura ou fecho
HDL
Material Plástico ABS (monitor) e Alumínio Natural
Itens inclusos Unidade interna (monitor) + unidade externa
(Câmera), kit de fixação, manual e certificado de
garantia
Ajustes Volumes interno e externo, campainha (alto ou baixo)
e brilho
Frequência 60Hz
Alimentação 127/220Vac - seleção automática
Consumo 3W
Dimensão 373x134x263mm
da Embalagem
Esquema de Ligação Peso 2,31Kg
Para a colocação de mais unidades internas ( máximo de 4 - 1 do kit e mais 3 extensões )
fazer as ligações em paralelo.
Atenção: • É importante seguir esse esquema rigorosamente SEM INVERTER OS FIOS. Modelo PORT. ELETRÔNICO C/ VÍDEO P&B 60Hz
• Aconselha-se usar fios de cores diferentes. Código 90.02.01.892
• Para a opção de instalação com 4 fios, ligar os interfones em paralelo. Aplicação Sistema de vídeo porteiro residencial P&B
com câmera aparente
Instalação 4 fios entre unidades interna e externa
Fixação Sobrepor
Campainha Toque eletrônico bitonal
Número de monitores 4 pontos ao total (1+3) podendo ser extensão de vídeo
internos (monitor) ou áudio (fones AZ01 ou Ld01)
Número de unidades 1 para aplicação típica ou 2 utilizando
externas Comutador RL1000
Fechadura Elétrica 12V. Aciona qualquer modelo de fechadura ou fecho HDL
Material Plástico ABS (monitor) e Alumínio Natural
Itens inclusos Unidade interna (monitor) + unidade externa (Câmera),
kit de fixação, manual e certificado de garantia
Ajustes Volumes interno e externo, campainha (alto ou baixo),
brilho e inclinação da lente da câmera (vertical).
Frequência 60Hz
Alimentação 127/220Vac - seleção automática
Consumo 3W
Dimensão 373x134x263mm
da Embalagem
Detalhes da instalação conforme página 36 Peso 2,10Kg
Acessórios
•Fechadura C-90 •Interfone Modelo AZ01 •Fecho Elétrico •Câmera Dome
•Unidade Interna (Monitor) •Mini Câmera HM •Fechadura PV 90 •Comutador RL 1000
•Motor NXT
18

51. Linha SENSE
A linha de Porteiros Eletrônicos com Vídeo SENSE possuí
teclado sensível ao toque, ou seja, basta apenas um toque
para acionar as funções do equipamento.
Pensando em sua segurança e conforto o Porteiro
Eletrônico com Vídeo SENSE comanda o acionamento da
fechadura elétrica e pode ser instalado com quatro
monitores internos em comunicação.
Possui entrada adicional de vídeo da câmera auxiliar que
permite um segundo ângulo de visão que aumenta a área
monitorada e a tecla Soft Touch que aciona todas as
funcionalidades com um leve toque.
Esta linha possuí quatro modelos diferentes:
• Vídeo Porteiro Convencional
Possui todos os recursos descritos acima.
Sistema touch screen
• Vídeo Porteiro com Memória
Além dos mesmos recursos disponíveis no Vídeo
Porteiro Convencional, o modelo com memória possui
capacidade de armazenar até 250 imagens com data e
hora (inclusive na falta de energia).
• Vídeo Porteiro com Telefone
Agrega as funções do Vídeo Porteiro Convencional com
funções telefônicas. Possui teclado alfanumérico,
identificador de chamadas e outros recursos telefônicos.
• Vídeo Porteiro Viva-Voz
Possui os mesmos recursos do Vídeo Porteiro
Convencional, com o diferencial de ser um equipamento
viva-voz, ou seja, para atender ao visitante basta
pressionar um botão, o que deixa as mãos livres
enquanto se comunica.
Além disto, os modelos Convencional e Viva-voz
possuem dois tipos de acabamento, o branco neve e o
alumínio. Podendo escolher aquele que mais combina
com o ambiente.
A HDL evolui com inteligência e os Porteiros Eletrônicos
com Vídeo SENSE, proporcionam mais beleza, conforto
segurança para sua residência.
O design slim, com espessura mais fina nos aparelhos, um
grande diferencial que vai valorizar ainda mais a sua
decoração.
Design Slim
27

52. Interfonia
Conforto pra toda a família.
A linha de interfonia HDL é a solução ideal para
possibilitar conforta todos os usuários, pois com todos os Caixa de Força
modelos é possível atender a um visitante e abrir uma Opção Rede 127V
0
2 Fios 1,5mm2
127 4 4
fechadura ou fecho elétrico a distância.
220 1 1
De pequenas dimensões e grande qualidade de áudio, a
linha de interfonia pode ser instalada em diversos 0
lugares, tais como: casas, comércios, consultórios, Opção Rede 220V 127
220
empresas, dentre outros locais.

53. Módulo Amplificador
Características
Módulo amplificador para Porteiro Eletrônico Coletivo
Modular modelos MP e MPD, contendo o circuito eletrônico
do equipamento.
Fabricado em alumínio e plástico ABS, possui ajustes de áudio
interno e externo e acionamento de fechadura elétrica.
Compatível com interfones modelo AZ01 e LD01, utiliza para
alimentação a fonte TRA-400.
90.02.01.529 - UNIDADE EXTERNA DE
PORTEIRO ELETRÔNICO MP E MPD
Dimensões Especificações
Modelo UNIDADE EXTERNA DE PORTEIRO
ELETRÔNICO MP E MPD
117,0 38,0
Código 90.02.01.529
Aplicação Modulo amplificador (circuito eletrônico) para
Porteiro eletrônico coletivo Modular MP e MPD
Instalação 2 fios para cada ramal + 2 fios p/ Fonte + 2fios p/ fech.
(também compatível com sistema MP - 3fios)
Fixação No gabinete do Porteiro Coletivo Modular MP ou MPD
Número de Até 2 pontos internos (como extensão)
fones (interfones AZ01 ou LD01) em cada ramal
100,0
Número de 1 para aplicação típica e 2 com uso de comutador RL1000
unidades externas
Fechadura Elétrica 1 acionamento para todos os modelos de fechaduras
ou fechos HDL
Material Plástico ABS e Alumínio Natural
Itens inclusos Manual, certificado de garantia
Ajustes Volume externo e interno
Freqüência 50/60Hz
Alimentação 12V (fonte TRA-400)
Dimensão 120x42x110mm
da Embalagem
Peso 0,26Kg
Volume
Interno
Controle de Volume
O Módulo Amplificador possui controle de
volume, tanto interno como externo.
Basta regular os potenciômetros de ajuste
localizados na parte posterior do amplificador,
Volume conforme figura ao lado.
Externo
Acessórios
•Fonte TRA-400 •Módulo de Botões MPD
•Fechadura C-90 •Gabinete de Sobrepor GS
•Interfone Modelo AZ / LD •Gabinete de Embutir GE
•Módulo de Botões MP
47

54. Módulo de Botões MP
Características
Módulos para Porteiro Eletrônico Coletivo Modular modelo
MP para 2,4,6 e 8 pontos.
Fabricados em alumínio e plástico ABS, permitem a
composição do painel de acordo com a necessidade de
90.02.01.528 - MODULO ZERO 90.02.01.577 - MODULO 2 BOTÕES pontos do local.
COMPOR MOD 2C Modelo “ Módulo Zero” também disponível para sistemas
previstos para expansão futura.
Especificações
Modelo MODULOS MP
Código Ao lado
Aplicação Módulo de botões para porteiro Coletivo Modular
90.02.01.578 - MODULO 4 BOTÕES
90.02.01.526 - MODULO 6 BOTÕES
Instalação 3 fios
COMPOR MOD 4C Fixação No gabinete do Porteiro Coletivo Modular
Material Plástico ABS e Alumínio Natural
Itens inclusos Certificado de garantia
Dimensão 120x42x110mm
da Embalagem
Dimensões
B C
90.02.01.527 - MODULO 8 BOTÕES 90.02.01.524 - MODULO 2 BOTÕES
UNICO MOD 2U
A
90.02.01.525 - MODULO 4 BOTÕES
UNICO MOD 4U
Módulos Código Medida Medida Medida Peso(Kg)
HDL A (mm) B (mm) C (mm)
MOD 2U 90.02.01.524 100,0 117,0 27,5 0,12
MOD 4U 90.02.01.525 100,0 117,0 27,5 0,18
MOD 6 90.02.01.526 100,0 117,0 27,5 0,20
MOD 8 90.02.01.527 100,0 117,0 27,5 0,23
MOD ZERO 90.02.01.528 100,0 117,0 27,5 0,12
MOD 2C 90.02.01.577 100,0 117,0 27,5 0,15
MOD 4C 90.02.01.578 100,0 117,0 27,5 0,19
Acessórios
• Fonte TRA 400 • Gabinete de Embutir GE
• Fechadura C-90 • Módulo Amplificador
• Interfone Modelo AZ / LD • Módulo VPC Vídeo
• Gabinete de Sobrepor GS
49

55. Interfone AZ
Características
Interfone padrão HDL para Porteiros Eletrônicos Residenciais e
Coletivos, pode ser também aplicado como extensão de áudio
em Vídeos Porteiros.
Circuito eletrônico em SMD, cápsula receptora dinâmica de alta
qualidade para recepção e microfone de eletreto para
transmissão de áudio.
Com design atual e pequenas dimensões, é fabricado em plástico
ABS e possui botão para acionar a fechadura elétrica.
Disponível em 4 cores (branca, cinza, azul e grafite) e também na
versão AZ02 (com 2 botões) para o acionamento de portão
automático ou para a comunicação interna.
90.02.01.694 - MODELO AZ01 BRANCO
90.02.01.737 - MODELO AZ01 CINZA
90.02.01.738 - MODELO AZ01 GRAFITE
90.02.01.739 - MODELO AZ01 AZUL
90.02.01.719 - MODELO AZ02 BRANCO (DOIS BOTÕES)
Dimensões Especificações
74,5 71,5
Modelo Interfone Mod. AZ01 Interfone Mod. AZ02
Código Todas referências acima
Cor Todas referências acima
Aplicação Porteiros Residenciais e Coletivos, Vídeo Porteiro,
Central de Portaria CI 2000
Instalação Opção 2 fios e 4 fios
Campainha Toque eletrônico na cápsula receptora
Material Plástico ABS
200,0
176,0
Itens inclusos Manual, certificado de garantia
Ajustes Jumper para utilização como interfone "universal”
Frequência -
Alimentação -
Dimensão 81x81x218mm
da Embalagem
Peso 0,33Kg
Esquema de Ligação
CUIDADO:
Antes de conectar os
fios nos bornes
“FE” e “FS”, retirar os
Para o Borne FE do Interfone jumpers JP1 a JP2 no
circuito impresso
Para o Borne FS do Interfone do Interfone AZ.
FE FS 4 3 1
Entrada da Fonte TRA-400
Saída para Fonte TRA-400
Para o Borne 4 do Porteiro
Para o Borne 1 do Porteiro
Acessórios
• Fonte TRA-400
• Fechadura C-90
• Unidade Externa de Porteiros F-9, F-15, F-5, F8, F4 e Vídeos Porteiros
38

56. Porteiro Eletrônico F8 NLB e
90.02.01.953 - PORTEIRO
Porteiro Eletrônico F8 NTL
ELETRÔNICO F8NTL - AZ01
Características
Kit Porteiro Eletrônico de sobrepor com teto (proteção
contra intempéries), modelo F8NTL ou sem teto F8NLB.
Fabricado em plástico ABS (base) e Lexan (tampa),
permite a instalação de até 2 extensões ou 3 pontos (um
fone que acompanha o Kit mais 2 interfones avulsos
modelos LD.01 ou AZ.01).
Seu design atual e pequenas dimensões combinam com
diferentes ambientes de instalação.
Possui alarme antiviolação para o painel do porteiro
eletrônico, ajuste de áudio externo e aciona fechadura
90.02.02.096 - PORTEIRO elétrica HDL.
ELETRÔNICO F8NLB - AZ01
Dimensões Especificações
91,0 49,0
74,5 71,5
Modelo PORTEIRO ELETRÔNICO
F8NTL F8NLB
Código 90.02.01.953 90.02.02.096
152,3
Aplicação Porteiro Eletrônico de uso residencial
Instalação 2 fios entre o painel e o interfone
interno + 2 fios para rede elétrica no painel.
Fixação Sobrepor
200,0
Campainha Toque eletrônico bitonal
176,0
39,3 Número de 2 interfones modelo AZ / LD + o interfone principal
41,3
extensões internas
84,0 39,3 Fechadura Elétrica 12V. Aciona qualquer modelo de fechadura ou fecho HDL
Material Plástico ABS (base) e Lexan (tampa)
Itens inclusos Unidade interna (AZ01) + unidade externa
(Porteiro), kit de fixação, manual e certificado de garantia
Ajustes Volume externo
Frequência 50/60Hz
149,4
147,4
Alimentação 127/220Vac
Consumo 3W
Dimensão 80x218x338mm
41,3
da Embalagem
Peso 0,57Kg 0,50Kg
Esquema de Ligação
Esquema de Instalação com 2 fios Atenção:
2 Fios
1,5mm2 Os fios 4 e 1 não podem ser
F invertidos, ou seja, ligados
em bornes diferentes.
F
2 Fios 1,5mm2
Fechadura 4 4
(opcional)
1 1
Caixa de Força
0
Rede 127V
127 Distância Máxima 500m
2 Fios
2
220
2 Fios 1,5mm
0
Opção rede 220V 127
220
IMPORTANTE:
A instalação com 2 fios, independentemente de marca ou modelo, não garante a inviolabilidade do
sistema quando a fechadura elétrica é utilizada.
Detalhes da instalação conforme página 19
33

65. MINI CAMERA | DAY & NIGHT
COD: OK10055 HITACHI SUPER CCD 540 LINHAS に 0,001 Lux (Japão)
Especificações
Modelo Mini Câmera
Sensor de
CCD Hitachi 1/3"
Imagem
Sistema de TV PAL / NTSC
Resolução
540 linhas
Horizontal
Sistema de TV PAL / NTSC
Iluminação
0,001 LUX Day & Night
Mínima
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de
-20ºC / 65ºC RH95% MAX
Operação
ALTA DEFINIÇÃO AGC - Controle
FILMA NO ESCURO automática de Auto
ganho
BLC -
Compensação de Auto
luz de fundo
Alimentação -
DC 12V / máx 150mA
Consumo

66. MINI CAMERA | DAY NIGHT
COD: OK10044 SONY CCD 1/3 470 LINHAS に Lente 3,6mm (Japão)
Especificações
Modelo Mini Câmera
Sensor de
CCD Sony 1/3"
Imagem
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Sistema de TV PAL / NTSC
Iluminação
0,1 LUX Day & Night
Mínima
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de
-20ºC / 65ºC RH95% MAX
Operação
AGC - Controle
automática de Auto
ganho
BLC -
Compensação Auto
de luz de fundo
Alimentação -
DC 12V / máx 150mA
Consumo

67. MINI CAMERA | DAY & NIGHT
COD: OK10022 SONY CCD 1/4 470 LINHAS に Lente 3,6mm (Japão)
Especificações
Modelo Mini Câmera
Sensor de Imagem CCD Sony 1/4
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Sistema de TV PAL / NTSC
Iluminação Mínima 0,1 LUX Day & Night
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de Operação -20ºC / 65ºC RH95% MAX
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Alimentação - Consumo DC 12V / máx 150mA

68. MINI CAMERA | DAY & NIGHT
COD: OK10033 SONY CCD 1/3 470 LINHAS に Lente 3,6mm (Asia)
Especificações
Modelo Mini Câmera
Sensor de Imagem CCD Sony 1/3"
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Sistema de TV PAL / NTSC
Iluminação Mínima 0,1 LUX Day & Night
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de
-20ºC / 65ºC RH95% MAX
Operação
AGC - Controle
automática de Auto
ganho
BLC -
Compensação de Auto
luz de fundo
Alimentação -
DC 12V / máx 150mA
Consumo

69. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40022 10 LED に SONY CCD に COMPACTO - 15 METROS
Especificações
Modelo Mini Câmera com Infra para 15 Metros
Sensor de Imagem
Sistema de TV PAL / NTSC
Leds 26 leds
Sistema de TV PAL / NTSC
Resolução 470 linhas
Lente 3,6mm
Iluminação Mínima 0,1 LUX Day & Night
Temperatura de
-20ºC / 78ºC RH90% MAX
Operação
Alimentação - DC 12V / max 300mA
Consumo

70. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40011 36 LED に SENSOR DIGITAL 1/4 に 40 METROS
Especificações
Modelo Câmera com Infravermelho
Sensor de Imagem Mega Pixel 500.000 1/3
Numero de Pixels (H)510 x (V)492
Sistema de sincronismo Interno
Quantidade de Leds 36 Leds
Alcance do Infra 40 metros
Sinal de Video 1Vpp 75M
S/N Ratio Maior 48dB (AGC desligado)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Iluminação Mínima 0 LUX (IR Ligado)
Shuther Eletrônico 1/60 - 1/100.00
Lente 3.6mm
Temperatura de Temperatura: -20ºC a +75ºC; Umidade: 0 -
Operação 95% (sem condensação)
Consumo DC12V - 1A

71. MINI CAMERA SONY に FORMATO CAMUFLADO
COD: OK30033 FORMATO SENSOR DE PRESENÇA
Especificações
Modelo Câmera Camuflada Sensor de Presença
Sensor CCD Sony 1/4"
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Lente Pin Hole 3.6mm
Iluminação
0,1 LUX Day & Night
Mínima
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de
-20ºC / 65ºC RH95% MAX
RESTAURANTES Operação
INDÚSTRIAS AGC - Controle
automática de Automático
ESCRITÓRIOS COMERCIAIS ganho
GOVERNO BLC -
Compensação Automático
GALPÕES de luz de fundo
EVENTOS Alimentação -
DC 12V / máx 150mA
Consumo

72. MINI CAMERA SONY に FORMATO CAMUFLADO
COD: OK30022 FORMATO SENSOR DE FUMAÇA
Especificações
Modelo Câmera Camuflada Sensor de Fumaça
Sensor CCD Sony 1/4"
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Lente 3.6mm
Iluminação
0,1 LUX Day & Night
Mínima
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de
-20ºC / 65ºC RH95% MAX
Operação
INDÚSTRIAS AGC - Controle
ESCRITÓRIOS COMERCIAIS automática de Automático
ganho
GOVERNO BLC -
GALPÕES Compensação Automático
de luz de fundo
EVENTOS Alimentação -
DC 12V / máx 150mA
Consumo

73. MINI CAMERA SONY に FORMATO CAMUFLADO
COD: OK30011 FORMATO JATO DE AGUA に SPRINKLER
Especificações
Modelo Câmera Camuflada Jato de Água
Sensor CCD Sony 1/4"
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Lente Pin Hole 3.6mm
Iluminação
0,1 LUX Day & Night
Mínima
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de
-20ºC / 65ºC RH95% MAX
Operação
AGC - Controle
automática de Automático
ganho
BLC -
INDÚSTRIAS Compensação Automático
ESCRITÓRIOS COMERCIAIS de luz de fundo
Alimentação -
GOVERNO Consumo
DC 12V / máx 150mA

74. COD: OK20055
STAND ALONE PENTAPLEX 960
32 VIDEO + 16 AUDIO + WEB + 3G
Compativel Sistema 3G: Simbian (Nokia), Android (Google), Rim (Blackberry), Apple Interface RS232: Comunicação com o computador, sinal de saída em acordo com EIA/TIA-
(iPhone e iPad), Netbook e Smartphone. 232-F, máxima tensão de entrada 25 V
Bloqueio de câmera por nível de usuário: Interface RS485: Controle PTZ com tensão máxima do sinal de 12V
Compressão de áudio: G. 711 Interface USB: 2 portas 2.0, sendo 1 para o mouse e 1 backup
Compressão de vídeo: H.264 Mascaramento de câmeras: Detecção de mascaramento de câmera
Resolucao de gravação : 1CH D1 720*480 120F. e 15CH CIF 352*240 120F Máscara de privacidade: 4 zonas configuráveis por canal
Consumo: 25 W Modo de gravação: Manual, contínua, contínua com condição de sobreescrever,
agendada, detecção de movimento, mascaramento da câmera, perda de vídeo e alarme
Detecção de movimento: 396 (22 x 18) zonas de detecção com 6 níveis de sensibilidade
configurável por canal Montagem: Mesa ou bandeja em rack
Disco rígido: 1 porta SATA, máximo de 1 HD SATA com capacidade para 4 TB Padrões de vídeo: NTSC e PAL
Dispositivo de controle: Painel frontal, mouse USB, controle remoto infravermelho e Qualidade da imagem: 6 níveis de ajustes configuráveis individualmente por canal
rede
Recursos do sistema: Função pentaplex: visualização ao vivo, gravação, reprodução,
Divisão da tela de vídeo: Tela cheia e multiplexada, 1/4/8/16 backup e acesso remoto
Entradas de alarme: 8 canais programáveis NA/NF Saídas de áudio: 1 canal, BNC, 200-3000 mV, 5 KΩ
Entradas de áudio: BNC, 200-2800 mV, 30 KΩ, 16 canais Saídas de relé: 3 canais programáveis NA/NF, 30 VDC 2 A - 125 VAC 1 A
Entradas de vídeo: BNC, 1,0 Vpp, 75 Ω, 16 canais Saídas de vídeo: (monitores) 1 saída VGA + 1 canal vídeo composto, BNC, 1.0Vp-p, 75
&Omega.
Fonte de alimentação: 100 a 240V 50/60 Hz
Utilização de espaço: Vídeo (56 a 500 MB/h)/Áudio (14,4 MB/h)escricao.
Funções de rede: Transmissão TCP/IP, DHCP, DDNS, PPOE, FTP e NTP
Ainda possui o sistema de acesso via telefones celulares via sistema 3G.
Interface de rede: RJ45 (10/100 Mbps) em acordo com o padrão IEEE802.3

75. COD: OK20044
STAND ALONE PENTAPLEX 480
16 VIDEO + 8 AUDIO + WEB + 3G
Compativel Sistema 3G: Simbian (Nokia), Android (Google), Rim (Blackberry), Apple Interface RS232: Comunicação com o computador, sinal de saída em acordo com EIA/TIA-
(iPhone e iPad), Netbook e Smartphone. 232-F, máxima tensão de entrada 25 V
Bloqueio de câmera por nível de usuário: Interface RS485: Controle PTZ com tensão máxima do sinal de 12V
Compressão de áudio: G. 711 Interface USB: 2 portas 2.0, sendo 1 para o mouse e 1 backup
Compressão de vídeo: H.264 Mascaramento de câmeras: Detecção de mascaramento de câmera
Resolucao de gravação : 1CH D1 720*480 120F. e 15CH CIF 352*240 120F Máscara de privacidade: 4 zonas configuráveis por canal
Consumo: 25 W Modo de gravação: Manual, contínua, contínua com condição de sobreescrever,
agendada, detecção de movimento, mascaramento da câmera, perda de vídeo e alarme
Detecção de movimento: 396 (22 x 18) zonas de detecção com 6 níveis de sensibilidade
configurável por canal Montagem: Mesa ou bandeja em rack
Disco rígido: 1 porta SATA, máximo de 1 HD SATA com capacidade para 4 TB Padrões de vídeo: NTSC e PAL
Dispositivo de controle: Painel frontal, mouse USB, controle remoto infravermelho e Qualidade da imagem: 6 níveis de ajustes configuráveis individualmente por canal
rede
Recursos do sistema: Função pentaplex: visualização ao vivo, gravação, reprodução,
Divisão da tela de vídeo: Tela cheia e multiplexada, 1/4/8/16 backup e acesso remoto
Entradas de alarme: 8 canais programáveis NA/NF Saídas de áudio: 1 canal, BNC, 200-3000 mV, 5 KΩ
Entradas de áudio: BNC, 200-2800 mV, 30 KΩ, 16 canais Saídas de relé: 3 canais programáveis NA/NF, 30 VDC 2 A - 125 VAC 1 A
Entradas de vídeo: BNC, 1,0 Vpp, 75 Ω, 16 canais Saídas de vídeo: (monitores) 1 saída VGA + 1 canal vídeo composto, BNC, 1.0Vp-p, 75
&Omega.
Fonte de alimentação: 100 a 240V 50/60 Hz
Utilização de espaço: Vídeo (56 a 500 MB/h)/Áudio (14,4 MB/h)escricao.
Funções de rede: Transmissão TCP/IP, DHCP, DDNS, PPOE, FTP e NTP
Ainda possui o sistema de acesso via telefones celulares via sistema 3G.
Interface de rede: RJ45 (10/100 Mbps) em acordo com o padrão IEEE802.3

76. COD: OK20033
STAND ALONE PENTAPLEX 480
16 VIDEO + 4 AUDIO + WEB + 3G
Compativel Sistema 3G: Simbian (Nokia), Android (Google), Rim (Blackberry), Apple Interface RS232: Comunicação com o computador, sinal de saída em acordo com EIA/TIA-
(iPhone e iPad), Netbook e Smartphone. 232-F, máxima tensão de entrada 25 V
Bloqueio de câmera por nível de usuário: Interface RS485: Controle PTZ com tensão máxima do sinal de 12V
Compressão de áudio: G. 711 Interface USB: 2 portas 2.0, sendo 1 para o mouse e 1 backup
Compressão de vídeo: H.264 Mascaramento de câmeras: Detecção de mascaramento de câmera
Resolução de gravação : 1CH D1 720*480 120F. e 15CH CIF 352*240 120F Máscara de privacidade: 4 zonas configuráveis por canal
Consumo: 25 W Modo de gravação: Manual, contínua, contínua com condição de sobreescrever,
agendada, detecção de movimento, mascaramento da câmera, perda de vídeo e alarme
Detecção de movimento: 396 (22 x 18) zonas de detecção com 6 níveis de sensibilidade
configurável por canal Montagem: Mesa ou bandeja em rack
Disco rígido: 1 porta SATA, máximo de 1 HD SATA com capacidade para 4 TB Padrões de vídeo: NTSC e PAL
Dispositivo de controle: Painel frontal, mouse USB, controle remoto infravermelho e Qualidade da imagem: 6 níveis de ajustes configuráveis individualmente por canal
rede
Recursos do sistema: Função pentaplex: visualização ao vivo, gravação, reprodução,
Divisão da tela de vídeo: Tela cheia e multiplexada, 1/4/8/16 backup e acesso remoto
Entradas de alarme: 8 canais programáveis NA/NF Saídas de áudio: 1 canal, BNC, 200-3000 mV, 5 KΩ
Entradas de áudio: BNC, 200-2800 mV, 30 KΩ, 04 canais Saídas de relé: 3 canais programáveis NA/NF, 30 VDC 2 A - 125 VAC 1 A
Entradas de vídeo: BNC, 1,0 Vpp, 75 Ω, 04 canais Saídas de vídeo: (monitores) 1 saída VGA + 1 canal vídeo composto, BNC, 1.0Vp-p, 75
&Omega.
Fonte de alimentação: 100 a 240V 50/60 Hz
Utilização de espaço: Vídeo (56 a 500 MB/h)/Áudio (14,4 MB/h)escricao.
Funções de rede: Transmissão TCP/IP, DHCP, DDNS, PPOE, FTP e NTP
Ainda possui o sistema de acesso via telefones celulares via sistema 3G.
Interface de rede: RJ45 (10/100 Mbps) em acordo com o padrão IEEE802.3

77. COD: OK20022
STAND ALONE PENTAPLEX 240 Interface de rede: RJ45 (10/100 Mbps) em acordo com o padrão IEEE802.3
8 VIDEO + 4 AUDIO + WEB + 3G Interface RS232: Comunicação com o computador, sinal de saída em acordo com
EIA/TIA-232-F, máxima tensão de entrada 25 V
Compativel Sistema 3G: Simbian (Nokia), Android (Google), Rim (Blackberry),
Interface RS485: Controle PTZ com tensão máxima do sinal de 12V
Apple (iPhone e iPad), Netbook e Smartphone.
Interface USB: 2 portas 2.0, sendo 1 para o mouse e 1 backup
Bloqueio de câmera por nível de usuário
Mascara de câmeras: Detecção de mascaramento de câmera
Compressão de áudio: G. 711
Máscara de privacidade: 4 zonas configuráveis por canal
Compressão de vídeo: H.264
Modo de gravação: Manual, contínua, contínua com condição de sobrescrever,
Resolução de gravação : 1CH D1 720*480 120F.
agendada, detecção de movimento, mascaramento da câmera, perda de vídeo e
e 7CH CIF 352*240 120F
alarme
Consumo: 25 W
Montagem: Mesa ou bandeja em rack
Detecção de movimento: 396 (22 x 18) zonas de detecção com
Padrões de vídeo: NTSC e PAL
6 níveis de sensibilidade configurável por canal
Qualidade da imagem: 6 níveis de ajustes configuráveis individualmente por canal
Disco rígido: 1 porta SATA, máximo de 1 HD SATA com capacidade para 2 TB
Recursos do sistema: Função Pentaplex: Visualização ao vivo, gravação,
Dispositivo de controle: Painel frontal, mouse USB, controle remoto
reprodução, backup e acesso remoto
infravermelho e rede
Saídas de áudio: 1 canal, BNC, 200-3000 mV, 5 KΩ
Divisão da tela de vídeo: Tela cheia e multiplexada, 1/4/8
Saídas de relé: 3 canais programáveis NA/NF, 30 VDC 2 A - 125 VAC 1 A
Entradas de alarme: 8 canais programáveis NA/NF
Entradas de áudio: BNC, 200-2800 mV, 30 KΩ, 8 canais
Saídas de vídeo: (monitores) 1 saída VGA + 1 canal vídeo composto, BNC, 1.0Vp-p,
75 &Omega.
Entradas de vídeo: BNC, 1,0 Vpp, 75 Ω, 8 canais
Utilização de espaço: Vídeo (56 a 500 MB/h)/Áudio (14,4 MB/h)escricao :
Fonte de alimentação: 100 a 240V 50/60 Hz
Ainda possui o sistema de acesso via telefones celulares via sistema 3G.
Funções de rede: Transmissão TCP/IP, DHCP, DDNS, PPOE, FTP e NTP

78. COD: OK20011
STAND ALONE PENTAPLEX 120 Máscara de privacidade: 4 zonas configuráveis por
4 VIDEO + 1 AUDIO + WEB + 3G canal
Compativel Sistema 3G: Simbian (Nokia), Android (Google), Rim Modo de gravação: Manual, contínua, contínua com
(Blackberry), Apple (iPhone e iPad), Netbook e Smartphone. condição de sobreescrever, agendada, detecção de
movimento, mascaramento da câmera, perda de
Bloqueio de câmera por nível de usuário vídeo e alarme
Compressão de áudio: G. 711 Montagem: Mesa ou bandeja em rack
Compressão de vídeo: H.264 Padrões de vídeo: NTSC e PAL
Resolucao de gravação : 1CH D1 720*480 120F. e 3CH CIF 352*240 Qualidade da imagem: 6 níveis de ajustes
120F configuráveis individualmente por canal
Consumo: 25 W Recursos do sistema: Função pentaplex -
visualização ao vivo, gravação, reprodução, backup e
Detecção de movimento: 396 (22 x 18) zonas de detecção com 6 acesso remoto
níveis de sensibilidade configurável por canal
Saídas de áudio: 1 canal, BNC, 200-
Disco rígido: 1 porta SATA, máximo de 1 HD SATA com capacidade
para 2 TB Saídas de vídeo: (monitores) 1 saída VGA + 1 canal
vídeo composto, BNC, 1.0Vp-p, 75 &Omega.
Dispositivo de controle: Painel frontal, mouse USB, controle remoto
infravermelho e rede Utilização de espaço: Vídeo (56 a 500 MB/h)/Áudio
(14,4 MB/h)
Divisão da tela de vídeo: Tela cheia e multiplexada, ¼
Entrada de áudio bidirecional: BNC, 200- Ainda possui o sistema de acesso via telefones
celulares via sistema 3G.
Entradas de áudio: BNC, 200-

79. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40033P - Preto 26 LED に SONY CCD 1/4 470L - DOME に 30 METROS
COD: OK40033B - Branco
Especificações
Dome Infra Articulado 30 Metros
Modelo
Teto ou Parede
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 26 leds
Distância Infravermelho Até 30 metros
Lente Lente de 3.6mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de Temperatura: -20ºC a +75ºC; Umidade:
Operação 0 - 95% (sem condensação)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Aplicação Interna
Alimentação - Consumo DC 12V / 300mA

80. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40044 26 LED に SONY CCD 1/4 470L - 30 METROS
Especificações
Modelo Câmera Infravermelho 40 Metros
Sensor de imagem
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
26 leds
Distância Infravermelho Até 30 metros
Lente 2.8mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC;
Temperatura de
Umidade: 0 - 95% (sem
Operação
condensação)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

81. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40055 35 LED に SONY CCD 1/4 470L - 40 METROS
Especificações
Modelo Câmera Infravermelho 40 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Led s 35 leds
Distância
40 metros
Infravermelho
Lente Lente de 3.6mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de Temperatura: -20ºC a +75ºC; Umidade:
Operação 0 - 95% (sem condensação)
AGC - Controle
automático de Auto
ganho
BLC -
Compensação de Auto
luz de fundo
Aplicação Interno / Externo
Alimentação -
DC 12V / 350mA
Consumo

82. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40066 45 LED に SONY CCD 1/4 470L に 50 METROS
Especificações
Modelo Câmera Infravermelho 50 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 45 leds
Distância Infravermelho 50 metros
Lente Lente de 6mm
0,1 LUX Day & Night, 0 LUX (com IR
Iluminação Mínima
ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC; Umidade:
Temperatura de Operação
0 - 95% (sem condensação)
AGC - Controle automática de
Auto
ganho
BLC - Compensação de luz de
Auto
fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

83. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40077B に Branco 48 LED に SONY CCD 1/4 470L に 55 METROS
COD: OK40077S に Prata
Especificações
Câmera Infra Articulada Teto ou Parede
Modelo
55 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 48
Distância Infravermelho 55 metros
Lente Mini Lente de 3.6mm
Iluminação Mínima 0,1 LUX Day & Night, 0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC; Umidade: 0 -
Temperatura de Operação
95% (sem condensação)
AGC - Controle automática
Auto
de ganho
BLC - Compensação de luz
Auto
de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

84. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40088 55 LED に SONY CCD 1/4 470L に VARIFOCAL 4 a 9MM - 65 METROS
Especificações
Modelo Câmera Infravermelho Varifocal 65 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 55
Distância Infravermelho 65 metros
Lente Vari-Focal 4 a9mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC;
Temperatura de Operação
Umidade: 0 - 95% (sem condensação)
AGC - Controle automática de
Auto
ganho
BLC - Compensação de luz
Auto
de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / máx 350mA

85. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40099 78 LED に SONY CCD 1/4 470L に 90 METROS
Especificações
Modelo Câmera Infravermelho 90 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 78 leds
Distância Infravermelho 90 metros
Lente Lente de 8mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC; Umidade: 0 -
Temperatura de Operação
95% (sem condensação)
AGC - Controle automática
Auto
de ganho
BLC - Compensação de luz
Auto
de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

86. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40100 117 LED に SONY CCD 1/4 470L - 120 METROS
Especificações
Modelo Câmera Infravermelho 120 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 117 leds
Distância Infravermelho 120 metros
Lente Lente de 8mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de Temperatura: -20ºC a +75ºC;
Operação Umidade: 0 - 95% (sem condensação)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

87. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40111 117 LED に SONY CCD 1/4 470L - 120 METROS
Especificações
Modelo Câmera Infravermelho 120 Metros
Sensor de imagem CCD Sony 1/4 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 117 leds
Distância Infravermelho 120 metros
Lente Lente de 16mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de Temperatura: -20ºC a +75ºC;
Operação Umidade: 0 - 95% (sem condensação)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

88. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40122P に Preto 26 LED に SONY CCD 1/3 470L - DOME に 30 METROS
OK50011P に KIT x4
COD: OK40122B に Branco
OK50011B に KIT x4
Especificações
Dome Infra Articulado 30 Metros
Modelo
Teto ou Parede
Sensor de imagem CCD Sony 1/3 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 26 leds
Distância Infravermelho 30 metros
Lente Lente de 3.6mm
0,1 LUX Day & Night, 0 LUX (com
Iluminação Mínima
IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC;
Temperatura de
Umidade: 0 - 95% (sem
Operação
condensação)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Aplicação Interno
Alimentação - Consumo DC 12V / 350mA

89. CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK40133 26 LED に SONY CCD 1/3 470L に 30 METROS
Especificações
Modelo Câmera com Infravermelho
Sensor de imagem CCD Sony 1/3 Day & Night
Sistema de TV PAL / NTSC
Resolução Horizontal 470 linhas
Led s 26 leds
Distância Infravermelho 30 metros
Lente Lente de 3.6mm
0,1 LUX Day & Night,
Iluminação Mínima
0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura: -20ºC a +75ºC;
Temperatura de Operação
Umidade: 0 - 95% (sem condensação)
AGC - Controle
Auto
automática de ganho
BLC - Compensação de
Auto
luz de fundo
Aplicação Interno / Externo
Alimentação - Consumo DC 12V / 350mA

90. KIT CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK50011P に Preto 26 LED に SONY CCD 1/4 470L - DOME に 30 METROS
OK40122P x1
COD: OK50011B に Branco
OK40122P x1
Especificações
Dome Infra Articulado 30 Metros
Modelo
Teto ou Parede
Sensor CCD Sony 1/4" Color
Resolução 470 linhas
Leds 26 leds
Iluminação
Itens inclusos no KIT 0 lux (IR ligado)
Mínima
4 - Câmeras Dome Articulável com Infravermelho
4 - Cabos com 20 metros, conector BNC e P4 Alcance do
30 metros
1 - Fonte de Alimentação DC12V / 1A Infra
1 - Derivador para Alimentação 1 para 4 Lente Fixa de 3,6mm
Alimentação DC 12V 500mA

91. KIT CAMERA COM INFRA VERMELHO に NIGHT & DAY
COD: OK50022 26 LED に SONY CCD 1/4 470L - ALUMINIO に 30 METROS
Especificações
Modelo Câmera com Infravermelho
Sensor de imagem CCD Sony 1/3 Day & Night
Sistema de TV PAL / NTSC
Resolução
470 linhas
Horizontal
Led s 26 leds
Distância
30 metros
Infravermelho
Lente Lente de 3.6mm
Iluminação Mínima 0,1 LUX Day & Night, 0 LUX (com IR ligado)
Saída de Vídeo 1 Vp-p 75ohm
Temperatura de Temperatura: -20ºC a +75ºC; Umidade: 0 - 95%
Operação (sem condensação)
AGC - Controle
automática de Auto
ganho
Itens inclusos no KIT BLC -
4 - Câmeras com Infravermelho Compensação de Auto
4 - Cabos com 20 metros, conector BNC e P4 luz de fundo
1 - Fonte de Alimentação DC12V / 1A
1 - Derivador para Alimentação 1 para 4 Aplicação Interno / Externo
Alimentação -
DC 12V / 350mA
Consumo

92. MINI CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60011 SONY CCD 1/4 に 470 LINHAS に 0,1 LUX
Dados Técnicos:
- A Câmera Profissional Frame para CFTV, é indicada para
quem quer qualidade e alta resolução nas imagens de seu
sistema de segurança para ambientes internos e externos.
- Sensor de Imagem: CDD 1/3 Sony
- Resolução: 470 Linhas
- Iluminação Mínima: 0.1 lux(F1.2)
- Nível de Branco Automático: Auto/Manual
- Saída de Vídeo: BNC 1.0 Vp~p 75 Ohms
- Modo Íris: Video/DC
- Lente: C/CS
- Consumo de Energia: DC12V 500 mA
- Temperatura: -10° ~ 50°C
- Áudio a parte

93. MINI CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60022 SONY CCD 1/3 に 480 LINHAS に 0,1 LUX
Dados Técnicos:
- A Mini Câmera Profissional Frame para CFTV, é indicada
para quem quer qualidade e alta resolução nas imagens de
seu sistema de segurança. Pode ser utilizada tanto em
ambientes internos como em ambientes externos.
- Modelo: SH 312 (480L)
- Sensor de Imagem: CDD 1/3 Sony
- Resolução: 480 Linhas
- Iluminação Mínima: 0.1 lux(F1.2)
- Nível de Branco Automático: Auto/Manual
- Saída de Vídeo: BNC 1.0 Vp~p 75 Ohms
- Modo Íris: Video/DC
- Lente: C/CS
- Consumo de Energia: DC12V 500 mA
- Temperatura: -10° ~ 50°C
- Áudio a parte

94. MINI CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60033 SONY CCD 1/3 に 560 LINHAS に 0,01 LUX
Dados Técnicos:
- A Mini Câmera Profissional Frame para CFTV, é indicada
para quem quer qualidade e alta resolução nas imagens de
seu sistema de segurança. Pode ser utilizada tanto em
ambientes internos como em ambientes externos.
- Sensor de Imagem: CDD 1/3 Sony
- Resolução: 560 LINHAS
- Iluminação Mínima: 0.01 lux (F1.2)
- Nível de Branco Automático: Auto/Manual
- Saída de Vídeo: BNC 1.0 Vp~p 75 Ohms
- Modo Íris: Video/DC
- Lente: C/CS
- Consumo de Energia: DC12V 500 mA
- Temperatura: -10° ~ 50°C
- Áudio a parte

95. CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60044 SONY CCD 1/4 に 470 LINHAS に 0,1 LUX
Dados Técnicos:
- A Mini Câmera Profissional Frame para CFTV, é indicada
para quem quer qualidade e alta resolução nas imagens de
seu sistema de segurança. Pode ser utilizada tanto em
ambientes internos como em ambientes externos.
- Sensor de Imagem: CDD 1/4 Sony
- Resolução: 470 Linhas
- Iluminação Mínima: 0.1 lux(F1.2)
- Nível de Branco Automático: Auto/Manual
- Saída de Vídeo: BNC 1.0 Vp~p 75 Ohms
- Modo Íris: Video/DC
- Lente: C/CS
- Consumo de Energia: DC12V 500 mA
- Temperatura: -10° ~ 50°C
- Áudio a parte

96. CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60055 SONY CCD 1/3 に 480 LINHAS に 0,1 LUX
Dados Técnicos:
- Sensor de Imagem: CDD 1/3 Sony
- Resolução: 480 Linhas
- Iluminação Mínima: 0.1 lux( F1.2)
- Nível de Branco Automático: Auto/Manual
- Saída de Vídeo: BNC 1.0 Vp~p 75 Ohms
- Modo Íris: Video/DC
- Lente: C/CS
- Consumo de Energia: DC12V 500 mA
- Temperatura: -10° ~ 50°C
- Áudio a parte

97. CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60066 SONY CCD 1/3 に 560 LINHAS に 0,1 LUX
Dados Técnicos:
- A Mini Câmera Profissional tipo Frame para CFT
pode ser utilizada em ambientes internos e externos
e pode ser indicada para obter melhor qualidade
com alta resolução nas imagens de segurança.
- Sensor de Imagem: CDD 1/3 Sony
- Resolução: 560 Linhas
- Iluminação Mínima: 0.1 lux(F1.2)
- Nível de Branco Automático: Auto/Manual
- Saída de Vídeo: BNC 1.0 Vp~p 75 Ohms
- Modo Íris: Video/DC
- Lente: C/CS
- Consumo de Energia: DC12V 500 mA
- Temperatura: -10° ~ 50°C
- Áudio a parte

98. CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60077 SONY CCD 1/3 に 560 LINHAS に SLOW SHUTTER - 0,001 LUX
Dados Técnicos:
- Tipo de cor do CCD
- Sistema de Sinal NTSC / PAL
- 1/3 "Color Alta Resolução CCD
- Elementos de Imagem:
- NTSC: 811 (H) X 508 PAL (V): 795 (H) X596 (V)
- Resolução de cor 560TV Linhas B / W 620TV Linhas
- Mini Iluminação (F1.030IRE) 0.001Lux (32X Slow Shutter
- Vertical NTSC Freqüência: PAL 60Hz: 50Hz
- NTSC Freqüência Horizontal: PAL 15734Hz: 15625Hz
- Relógio NTSC Freqüência: PAL 28.636MHz: 28.375MHz
- Sistema de Varredura 2:1 entrelaçado

99. CAMERA PROFISSIONAL に DAY & NIGHT
COD: OK60088 SONY CCD 1/3 に 640 LINHAS に WDR - 0,001 LUX
Dados Técnicos:
- Sistema da imagem latente; 1/3 " de SONY super teve CCD II
- Sistema; PAL/NTSC
- Pixéis eficazes; AMIGO: 752 (H) x582 (V) NTSC: 768 (H) x494 (V)
- Definição; 640TVL
- Iluminação Mínima; Cor: 0.1Lux/F1.2 B/W: 0.01Lux
- Relação de S/N; 52dB (minuto) /60dB (máximo) (AGC P/
LIGAR/DESLIGAR)
- Obturador eletrônico; Esc/Flk/manual
- Função do espelho; Horizontal
- Zona da privacidade; De ligar/desligar (4 áreas)
- BLC; Fora de/baixo/meados de/elevado
- Sensor de movimento detecta; 4 Areas
- Controle de menu; OSD
- Ajuste BLC; Manual de Atw/Awb
- AGC; Fora de/baixo/médio/elevado
- DNR; 3D-DNR
- Sistema da sincronização; Interno
- Gama; 0.45
- Saída video; 1.0Vp-
- Fonte de alimentação; DC12V/AC24V (opcional)
- Consumo de potência; 100mA
- Temp do funcionamento; -10°C--50°C
- Dimensão: 155x75x55mm

100. CAMERA PROFISSIONAL COM ZOOM に DAY & NIGHT
SONY CCD 1/3 に 480 LINHAS に ZOOM OPT 27X - 0,1 LUX
COD: OK60099
Dados Técnicos:
- Sensor de Imagem: SONY CCD Color Video auto focus
- Resolução Horizontal: 480 Linhas de Alta Resolução
- Iluminação Mínima: 0.1 Lux
- Lente Motorizada: 3.6mm a 97.2mm ; 3.2mm a 86.4mm
- Zoom Óptico: 27X
- RS-485 embutido, compatível com Pelco-D
- Voltagem: DC12V (± 10%)
- Consumo: 350mA (± 10%)

101. CAMERA PROFISSIONAL COM ZOOM に DAY & NIGHT
SONY CCD 1/3 に 480 LINHAS に ZOOM OPT 27X - 0,1 LUX
COD: OK60100
Dados Técnicos:
- Sensor de Imagem: SONY CCD Color Video auto focus
- Resolução Horizontal: 480 Linhas de Alta Resolução
- Iluminação Mínima: 0.1 Lux
- Lente Motorizada: 3.6mm 97.2mm
- Zoom Óptico: 27X
- RS-485 embutido, compatível com Pelco-D
- Controle Remoto: zoom e auto foco
CONTROLE REMOTO - Voltagem: DC12V (± 10%)
- Consumo: 350mA (± 10%)

102. SPEED DOME に CONTROLE PTZ
COD: OK80011 MESA PARA SPEED DOME 3D
Dados Técnicos:
- Mesa Controladora para Speed Dome com Zoom no Joystick
- Controla High Speed Dome e PTZ (Pantilt Zoom)
- Este equipamento é a melhor interface de controle para sistemas de
segurança
- LCD display de 2 linhas / 20 caracteres cada que permitem entender as
informações de forma intuitiva e conveniente.
- Possui Joystick para controle direcional e a função Zoom Rocker que
controla o Zoom girando a parte superior do controle de forma simples e
prática.
- O Zoom depende da câmera, no caso dos Pantilt que não possuem
câmera com zoom esta função não é disponível.
- Possui função de bloqueio do teclado, impedindo que pessoas não
Embalagem com: autorizadas façam o uso do aparelho.
01- Mesa Controladora para - Saída do controlador através de sinal RS485 e RS485, ideal para
Dispositivos PTZ controlar câmeras a longa distância: Máximo 1200 metros.
01- Cabo de ligação
01- Fonte de Alimentação -Até 16 Controles ligados como Escravo Módulo de controle: Controle
principal e Controle escravo (slave)
- Controla até 1024 cameras (32 sem amplificação de sinal)
- Baud rate: 1200 bps~9600 bps
- Protocolo: VIDEOTREC/PWT, PELCO_D, PELCO_P. KALATEL,
SAMSUNG
- Digit format: N, 8, 1
- Voltagem: AC/DC 9V~12V (Acompanha Fonte Bivolt 110/220)
- Consumo: 5W

103. SPEED DOME に ALTA VELOCIDADE に INTERNO & EXTERNO
COD: OK80022 SUPORTE PARA TETO - SPEED DOME に LIGA DE ZINCO ZAMAC
Dados Técnicos:
- Suporte para teto
- Liga de Zinco composto
- Composição: 4 componentes metálicos
de alta resistência a corrosão, tipo Zamac.

104. SPEED DOME に ALTA VELOCIDADE に INTERNO & EXTERNO
COD:OK80044 SPEED DOME 270x に SONY 480 TVL に ZO:27X に ZD:1OX - D&N
Dados Técnicos:
- Zoom Óptico 27x
- Zoom Digital 10x
- 470 Linhas Reais
- CCD: 1/4" SONY Color DN
- Conector de Vídeo: BNC
- Formato de Sinal: 768x494 NTSC
- Presets: 128
- Compensação de Luz (BLC): Manual/Automático
- AWB - Balanço de Branco: Manual/Automático
- AGC - Controle de Ganho: Manual/Automático
- Consumo de Potência: 16W
- Temperatura de Operação: 0°-60°C
- Umidade Relativa do Ar: 0-95%
- Controle: Pelco-D/P, Samsung, VTS
- Aplicação: Externa
- Comunicação: RS 485
- Low Light: Não
- Day & Night

105. SPEED DOME に ALTA VELOCIDADE に INTERNO & EXTERNO
COD: OK80055 SPEED DOME 180x に SONY 480 TVL に ZO:18X に ZD:1OX - D&N
Dados Técnicos:
- Velocidade horizontal; Preset: 0.05°~360°/s, Manual: 0.05°~300°/s
- Velocidade de giro; 1°~180°/s
- Movimento do pan; 360° Tilt : 180°(Auto-Flip On) , 90°(Auto-Flip Off)
- Automatico flip; Auto 180° flip em vertical 90°
- Pré posição; 128 presetes (Label, da imagem da camera )
- Faixa de giro; 8 tour e 20 posição por grupo
- Padrão; 4 Padrão com intervalo de 5 minutos
- Balanço; 8 Grupos
- Outras funções; Imagem Auto Flip, Auto automatica
- Alimentação; DC12V 800mA
- Temperatura maxima; -10~60
- Umidade relativa;10~75%( sem condensação )
- Consumo medio; 10VA(camera exclusiva)
- Protocol; PELCO D / PELCO P
- Communicação; RS485Bus cabo
- Taxa de(RS485); 1200 / 2400 / 4800 / 9600bps
- Numero de cameras; 1-255
- Imagem Sensor; 1/4" Interlaçados CCD
- Resolução; 480TVL(Color) / 540TVL(B/W)
- Total de Pixel; 811(H) x 508(V) (NTSC) e 795(H) x 596(V) (PAL)
- Efetivo de Pixel; 768(H) x 494(V) (NTSC) e 752(H) x 582(V) (PAL)
- Focal da Lente; F1.8, f=3.8~38mm
- Zoom Optico 18x
- Zoom Digital 10x
- Sistema sync; Interno/Linha Lock NTSC 60 Hz , PAL 50HzC
- Minimo de illuminação; 0.7 Lux (Color) / 0.002 Lux (B/W) @ 50 IRE
- Dia & Noite; Auto / Dia / Noite (IR Cut Filter)
- Velocidade do obturador; 1/50 ~ 1/120000 sec
- AGC; Normal / Auto / desligado
- Balanço de Branco; Auto / Manual (Vermelho / Azul )
- Flickerless; Selecionavel
- S/N impendencia; >50dB
- Saida de Video; Composite 1.0+/-0.2Vp-p

106. SPEED DOME に ALTA VELOCIDADE に INTERNO & EXTERNO
COD: OK80066 SPEED DOME 360x に SONY 480 TVL に ZO:36X に ZD:1OX - D&N
Dados Técnicos:
- Velocidade horizontal; Preset: 0.05°~360°/s, Manual: 0.05°~300°/s
- Velocidade de giro; 1°~180°/s
- Movimento do pan; 360° Tilt : 180° (Auto-Flip On) , 90° (Auto-Flip Off)
- Automatico flip; Auto 180° flip em vertical 90°
- Pré posição; 128 presetes (Label, da imagem da camera )
- Faixa de giro; 8 tour e 20 posição por grupo
- Padrão; 4 Padrão com intervalo de 5 minutos
- Balanço; 8 Grupos
- Outras funções; Imagem Auto Flip, Auto automatica
- Alimentação; DC12V 800mA
- Temperatura maxima; -10~60
- Umidade relativa;10~75%(sem condensação)
- Consumo medio; 10VA(camera exclusiva)
- Protocol; PELCO D / PELCO P
- Communicação; RS485Bus cabo
- Taxa de(RS485); 1200 / 2400 / 4800 / 9600bps
- Numero de cameras; 1-255
- Imagem Sensor; 1/4" Interlaçados CCD
- Resolução; 480TVL(Color) / 540TVL(B/W)
- Total de Pixel; 811(H) x 508(V) (NTSC) e 795(H) x 596(V) (PAL)
- Efetivo de Pixel; 768(H) x 494(V) (NTSC) e 752(H) x 582(V) (PAL)
- Focal da Lente; F1.8, f=3.8~38mm
- Zoom Optico 36x
- Zoom Digital 10x
- Sistema sync; Interno/Linha Lock NTSC 60 Hz , PAL 50HzC
- Minimo de illuminação; 0.7 Lux (Color) / 0.002 Lux (B/W) @ 50 IRE
- Dia & Noite; Auto / Dia / Noite (IR Cut Filter)
- Velocidade do obturador; 1/50 ~ 1/120000 sec
- AGC; Normal / Auto / desligado
- Balanço de Branco; Auto / Manual (Vermelho / Azul )
- Flickerless; Selecionavel
- S/N impendencia; >50dB
- Saida de Video; Composite 1.0+/-0.2Vp-p

107. SPEED DOME に ALTA VELOCIDADE に INTERNO & EXTERNO
COD: OK80099 SPEED DOME IR 352x に SONY 480 TVL に ZO:22X に ZD:16X - D&N
Dados Técnicos:
- Uso interno ou externo
- CCD Sony HAD 1/4"
- Alta resolução de 480 linhas
- Day & Night
- Pan: 360º / Tilt: 90º + 90º auto-flip
- 128 presets
- Protocolo Pelco D/P, Samsung, Kalatel e VTS
- Zoom de 352x (22x óptico e 16x digital)
- Protocolo IP.66
- Controle por RS-485
I- nfravermelho com alcance de 100 metros

108. SPEED DOME に ALTA VELOCIDADE に INTERNO & EXTERNO
COD: OK80100 SPEED DOME IR 560x に SONY 480 TVL に ZO:35X に ZD:16X - D&N
Dados Técnicos:
- Uso interno ou externo
- CCD Sony HAD 1/4"
- Alta resolução de 480 linhas
- Day & Night
- Pan: 360º / Tilt: 90º + 90º auto-flip
- 128 presets
- Protocolo Pelco D/P, Samsung, Kalatel e VTS
- Zoom de 560x (35x óptico e 16x digital)
- Protocolo IP.66
- Controle por RS.485
- Infravermelho com alcance de 100 metros

109. ACESSORIOS PARA CFTV
LINHA COMPLETA DE ACESSORIOS COMPLEMENTARES

110. ACESSORIOS CFTV
COD: OK70011T に 2 Transmissores (blister) VIDEO BALUN に PASSIVO - TRANSMISSOR E RECEPTOR
COD: OK70011R に 2 Receptores (blister)
COD: OK70022TR に 2 PAR (2 Trans + 2 Recept)
Dados Técnicos:
- Conversor par trançado Video Balun
- Recebe e transmiti sinal de vídeo através de um par de fios
- Não necessita de aterramento, sistema interno de proteção
- Alimentação: Passivo, sem alimentação.
- Entrada e Saída de Vídeo: BNC macho
- Distância de transmissão: Maximo 600m PB, 400m Colorido
- Formato de vídeo: NTSC, PAL, CCIR, SECAM
- Faixa de Freqüência: 10MHz
- Conector de par trançado: Conector de parafusar individual
- Impedância de entrada: 75 Ohms
- Impedância de saída: 100 Ohms
- Tipos de cabos compatíveis: (cabos tipo manga)
- UTP Cat. 3, 4, 5, 5e ou 6
- UTP 2-24AWG ou superior

111. ACESSORIOS CFTV
VIDEO BALUN PASSIVO に TRANSMISSOR に 1 CANAL VIDEO + AUDIO + DATA
COD: OK70033
Modelo Balun Passivo Audio Video Dados
Alimentação Passiva, não requer alimentação externa
Conexão de
Modular 8x8 Jack RJ45
entrada
Conexão de
BNC
Saída
Rejeição de
60db
modo comum
Impedância de
entrada
Impedância de
saída
UTP categoria 3,4,5 e e 6
Tipo do cabo
UTP 2-24AWG ou superior
Alimentação 24VAC 28VAC 13VDC
Tensão da
21VAC 10VDC
câmera
Câmera
300mts 700mts 300mts
100mA
Câmera
100mts 230mts 100mts
300mA
Câmera
60mts 140mts 60mts
500mA

112. ACESSORIOS CFTV
COD: OK70044 VIDEO BALUN PASSIVO に TRANSMISSOR に 4 CANAIS
Dados Técnicos:
- Alimentação: Passiva, não requer alimentação externa
- Entrada e Saída de Vídeo: BNC macho
- Distância de transmissão: Maximo 600m PB, 400m Colorido
- Formato de vídeo: NTSC, PAL, CCIR, SECAM
- Cabo compatível: cabos tipo manga
- Transmissão: video
- Canais: 04 Canais

113. ACESSORIOS CFTV
VIDEO BALUN PASSIVO に TRANSMISSOR に 8 CANAIS
COD: OK70055
Dados Técnicos:
- Alimentação: Passiva, não requer alimentação externa
- Entrada de Vídeo: Modular 8x8. Jack RJ45
- Saida de Video: BNC
- Distância de transmissão: Maximo 600m PB, 400m Colorido
- Formato de vídeo: NTSC, PAL, CCIR, SECAM
- Cabo compatível: cabos tipo manga
-Transmissão: video
- Canais: 08 Canais
- Tipo do cabo: UTP categoria 3,4,5,5e e 6
- UTP 2-24AWG ou superior

114. ACESSORIOS CFTV
VIDEO BALUN PASSIVO に TRANSMISSOR に 16 CANAIS
COD: OK70066
Dados Técnicos:
- Alimentação: Passiva, não requer alimentação externa
- Entrada de Vídeo: Modular 8x8 Jack RJ45
- Saida de Video: BNC
- Distância de transmissão: Maximo 600m PB, 400m Colorido
- Formato de vídeo: NTSC, PAL, CCIR, SECAM
- Cabo compatível: cabos tipo manga
- Transmissao: video
- Canais: 16 Canais
- Tipo do cabo: UTP categoria 3,4,5,5e e 6
- UTP 2-24AWG ou superior

115. ACESSORIOS CFTV
VIDEO BALUN PASSIVO に TRANSMISSOR に 32 CANAIS
COD: OK70077
Dados Técnicos:
- Alimentação: Passiva, não requer alimentação externa
- Entrada de Vídeo: Modular 8x8 Jack RJ45
- Saida de Video: BNC
- Distância de transmissão: Maximo 600m PB, 400m Colorido
- Formato de vídeo: NTSC, PAL, CCIR, SECAM
- Cabo compatível: cabos tipo manga
- Transmissão: video
- Canais: 32 Canais
- Tipo do cabo: UTP categoria 3,4,5,5e e 6
- UTP 2-24AWG ou superior

116. ACESSORIOS CFTV
VIDEO BALUN ATIVO に TRANSMISSOR 1 CANAL - VIDEO
COD: OK70088T
Dados Técnicos:
- Balun Ativo Transmissor Vídeo
- Canais: 01 canal
- Conexão entrada: Vídeo BNC
- Conexão saída: RJ45
- Cabos recomendados: cabo de rede
- Imagem: Alta qualidade de vídeo via cabo UTP
- Distancia: Atinge até 2.400 metros de transmissão color
quando combinado com um receptor ativo.
- Fácil de instalar
- Alimentação: 12v 500mA
- Suporte: RS170, NTSC, PAL, CCIR, SECAM
- Proteção com imunidade a loop de terra
- Proteção de surto integrado ao conversor, protege os
demais equipamentos do sistema de vigilância eletrônica
CFTV

117. ACESSORIOS CFTV
VIDEO BALUN ATIVO に RECEPTOR に 1 CANAL - VIDEO
COD: OK70088R
Dados Técnicos:
- Balun ativo receptor de sinais de vídeo
-Protetor de surto integrado
- Proteção com imunidade contra loop de
terra
-70 dB de imunidade a interferências
externas
- Alimentação: 12V / 500mA
- Conexão entrada: Vídeo BNC
- Conexão saída: RJ45
- Cabos: Cabo de rede via conector RJ45
- Alcance de transmissão: até 2.000m

118. ACESSORIOS CFTV
VIDEO BALUN ATIVO に TRANSMISSOR 1 CANAL に VIDEO + AUDIO + DATA
COD: OK70099T
Dados Técnicos:
- Transmissor ativo para 1 canal de vídeo, 1 canal de áudio e
2 canais de dados
- O vídeo balum transmite o sinal de vídeo até 2000 metros
através de cabos de rede, alarme e telefone, mantendo a
qualidade do sinal transmitido
- Ideal para sistemas de vigilância eletrônica onde as
câmeras ficam distantes de seu ponto de recepção ou DVR
ou quando mesmo em distâncias menores as imagens são
susceptíveis a interferências
-Este balum deve ser ligado no ponto de recepção do
transmissor enviando o sinal ao balun receptor.
-Funciona em conjunto ao balun receptor OK70100R
- Alimentação: 12v 500mA
- Conexão entrada: VÍDEO com conexão BNC, ÁUDIO e
DADOS com conexão direta do cabo
Conexão saída: RJ45
Cabos: Cabo de rede, telefonia e alarme. Na ligação do cabo
para o balum será necessário crimpar uma conector RJ45.
Transmissão: Vídeo, áudio, data.
Alcance de transmissão: Até 2.000 mts
Canais: 01 canal (Vídeo + Áudio + Dados)

119. ACESSORIOS CFTV
VIDEO BALUN ATIVO に RECEPTOR に 1 CANAL に VIDEO + AUDIO + DATA
COD: OK70099R
Dados Técnicos:
- Receptor ativo com 1 canal de vídeo, 1 canal de áudio e 2
canais de dados.
- O vídeo balum recebe o sinal de vídeo até 2000 metros através
de fios comuns como cabos de rede, telefone e alarme
mantendo a qualidade do sinal transmitido.
- Ideal para sistemas de vigilância eletrônica onde as câmeras
ficam distantes de seu ponto de recepção ou DVR ou quando
mesmo em distâncias menores as imagens são susceptíveis a
interferências
- Este balum deve ser ligado ao ponto de recepção, recebendo
os sinais do transmissor.
- Para utilização do mesmo é necessário a compra de um balun
transmissor.
- Alimentação: 12v 500mA
- Conexão entrada: VÍDEO via conector BNC, ÁUDIO e DADOS
conexão direta do cabo
- Conexão saída: RJ45
- Cabos recomendados: Cabos de rede via conector RJ45,
telefonia e alarme.
Transmissão: Vídeo, áudio, data.
Alcance de transmissão: Até 2.000 mts
Canais: 01 canal (Vídeo + Áudio + Data)

120. ACESSORIOS CFTV
VIDEO BALUN ATIVO に RECEPTOR に 4 CANAIS に VIDEO+ AUDIO+ DATA
COD: OK70100R
Dados Técnicos:
- Vídeo Balun com hub Ativo de 04 Canais
- Recebe sinais de vídeo com alta qualidade sobre cabo UTP até
1.000 metros quando combinado com um balun transmissor de
vídeo passivo ou 2.000 metros se combinado com um balun
conversor/transmissor UTP ativo de vídeo
-Permite até 04 sinais de vídeo em um único cabo UTP cat.5e.
-Sistema de conexão com bloco ou RJ-45
-Fácil instalação.
- Possui protetor contra surto de tensão e correntes protegendo
os demais equipamentos do sistema de CFTV.
-Balun conversor ativo de 04 canais para ser utilizado sempre
como receptor de Vídeo + Áudio + Dados
-Suporte a sinais: RS170, NTSC, PAL, CCIR, SECAM.

121. ACESSORIOS CFTV
VIDEO BALUN ATIVO に RECEPTOR に 16 CANAIS
COD: OK7011R
Especificações
Modelo Balun Ativo 16 Canais 2000 Metros
Resposta de freqüência: CC - 6 Mhz;
Sinal de vídeo
Rejeição modo comum/diferencial 15 kHz - 6 MHz: 60d
Formato de
NTSC / PAL / CCIR / SECAM
vídeo
Alimentação 90Vac - 260Vac - 60Hz
Conector BNC fêmea 75 Ohms (conexão coaxial);
Impedância Conector RJ45 fêmea 100 Ohms (conexão cabo UTP );
Conector barra de borne 100 Ohms (conexão cabo UTP)
Par trançado não blindado 0,5 - 1,30 mm (24 - 16 AWG);
Tipo de cabo Resistência CC: 18 Ohms / 100 m; Categoria 5 ou
superior; Capacitância diferencial 62pF/m máx
Supressão de
6.000 V - 1,2us - S x 50uS
surto
Controles Brilho e nitidez para cada canal
Dimensões
432 x 185 x 44 mm
aproximadas
Condições Temperatura: -20 a +75C; Umidade: 0 - 95% (sem
ambientais condensação)
Distância Conexão balun ativo: Até 2.700 m (P&B) e até 2.200 m
máxima de (colorido); Conexão balun passivo: Até 2.000 m (P&B) e
operação até 1.500 m (colorido)

122. ACESSORIOS CFTV
CABO PARA MINI CAMERA に ALIMENTAÇÂO + VÍDEO
COD: OK70155

123. ACESSORIOS CFTV
SUPORTE PARA MINI CAMERA
COD: OK70166P に Diâmetro Pequeno
COD: OK70166M に Diâmetro Médio

124. LENTES - MINI LENTES
MINI LENTE 1.9 MM
COD: OK110000
Dados Técnicos
-Mini lente de 1.9mm
-Distância Focal
-Milimetragem traseira 17.5mm
-Íris Fixo
-Construção das Lentes 4-4
-Máxima Abertura Relativa 1.6
-Campo de Visão Angular 120º
-Distância da Objetiva 30 centímetros

125. LENTES - MINI LENTES
MINI LENTE 2.5 MM
COD: OK110011
Dados Técnicos
- Mini lente de 2.5mm
- Distância Focal
- Milimetragem traseira 17.5mm
- Íris Fixo
- Construção das Lentes 6-6
- Máxima Abertura Relativa 2.5
- Campo de Visão Angular 104º
- Distância da Objetiva 40 centímetros

126. LENTES - MINI LENTES
MINI LENTE 3.6 MM
COD: OK110022
Dados Técnicos
-Mini lente de 3.6mm
-Distância Focal
-Milimetragem traseira 17.5mm
-íris Fixo
-Construção das Lentes 3-4
-Máxima Abertura Relativa 2.0
-Campo de Visão Angular 79º
-Distância da Objetiva 10 centímetros

127. LENTES - MINI LENTES
MINI LENTE 6 MM
COD: OK110033
Dados Técnicos
- Mini lente de 6mm
-Distância Focal
-Milimetragem traseira 17.5mm
-Íris Fixo
-Construção das Lentes 3-4
-Máxima Abertura Relativa 1.8
-Campo de Visão Angular 60.2º
-Distância da Objetiva 10 centímetros

128. LENTES - MINI LENTES
MINI LENTE 8 MM
COD: OK110044
Dados Técnicos
- Mini lente de 8mm
-Distância Focal
-Milimetragem traseira 17.5mm
-Íris Fixo
-Construção das Lentes 6-6
-Máxima Abertura Relativa 1.3
-Campo de Visão Angular 38.6º
-Distância da Objetiva 20 centímetros

129. LENTES - MINI LENTES
MINI LENTE 12 MM
COD: OK110055
Dados Técnicos
- Mini lente de 12 mm
- Distância Focal
- Milimetragem traseira 17.5mm
- Íris Fixo
- Construção das Lentes 3-3
- Máxima Abertura Relativa 2.0
- Campo de Visão Angular 20,5º
- Distância da Objetiva 10 centímetros

130. LENTES - MINI LENTES
MINI LENTE 16 MM
COD: OK110066
Dados Técnicos
- Mini lente de 16mm
- Distância Focal
- Milimetragem traseira 17.5mm
- Íris Fixo
- Construção das Lentes 4-4
- Máxima Abertura Relativa 1.6
- Campo de Visão Angular 19º
- Distância da Objetiva 40 centímetros

131. LENTES - MINI LENTES
MINI LENTE 25 MM
COD: OK110077
Dados Técnicos
- Mini lente de 25 mm
- Distância Focal
- Milimetragem traseira 17.5mm
- íris Fixo
- Construção das Lentes 4-4
- Máxima Abertura Relativa 1.6
- Campo de Visão Angular 12º
- Distância da Objetiva 30 centímetros

132. LENTES - LENTE AUTO IRIS VARIFOCAL
LENTE AUTO IRIS VARIFOCAL に 3.5 MM a 8 MM
COD: OK120011
Dados Técnicos
- Lente Varifocal de 3.5 a 8mm
-
- Montagem tipo CS
-
- Alcance de Abertura F1.0-360º
- Área 83.5º - 40.9º
- Distância Mínima do Objeto 20 centímetros
- Zoom Manual
- Foco Manual
- Íris Auto Íris (DC)
- Foco Traseiro 7.4 13.5mm

133. LENTES - LENTE AUTO IRIS VARIFOCAL
LENTE AUTO IRIS VARIFOCAL に 2.8 MM a 12 MM
COD: OK120000
Dados Técnicos
- Lente Varifocal de 2.8 a 12mm
-
- Montagem tipo CS
-
- Alcance de Abertura F1.4-360º
- Área 97.4º - 24.1º
- Distância Mínima do Objeto: 20 centímetros
- Zoom Manual
- Foco Manual
- Íris Auto Íris (DC)
- Foco Traseiro7.6 - 16.6mm

134. LENTES - LENTE AUTO IRIS VARIFOCAL
LENTE AUTO IRIS VARIFOCAL に 6 MM a 60 MM
COD: OK120022
Dados Técnicos
Lente Varifocal de 6 a 60mm
-
- Montagem tipo CS
-
- Alcance de Abertura F1.0-360º
- Área 53.6º - 4.2º
- Distância Mínima do Objeto 20 centímetros
- Zoom Manual
- Foco Manual
- Iris Auto Íris (DC)
- Foco Traseiro 7.4 13.5mm

135. LENTES - LENTE AUTO IRIS VARIFOCAL
LENTE AUTO IRIS VARIFOCAL に 6 MM a 15 MM
COD: OK120033
Dados Técnicos
- Lente Varifocal de 6 a 15mm
-
- Montagem tipo CS
-
- Alcance de Abertura F1.6-360º
- Área 76.2º - 28.9º
- Distância Mínima do objeto: 30 centímetros
- Zoom Manual
- Foco Manual
- Iris Auto Íris (DC)
- Foco Traseiro 7.6 16.6mm

136. LENTES - LENTE AUTO IRIS VARIFOCAL
LENTE AUTO IRIS VARIFOCAL に 5 MM に 100 MM
COD: OK120044
Dados Técnicos
- Lente Varifocal de 5 a 100mm
-
- Montagem tipo CS
-
- Alcance de Abertura F1.6-360º
- Área 76.2º - 3.4º
- Distância Mínima do Objeto 30 centímetros
- Zoom Manual
- Foco Manual
- Iris Auto Íris (DC)
- Foco Traseiro 7.6 16.6mm

160. FONTES
CONVERSOR MAX
PARA PAR TRANÇADO (BALUM)
PROTETORES DE SURTO

161. RACK LINHA CONVENCIONAL
PARA PLACA DE CAPTURA E STAND ALONE

162. RACK LINHA HYBRID
PARA PLACA DE CAPTURA E STAND ALONE
(com conexão para BALUM embargado)

163. RACK PARA ALOJAMENTO
DE STAND ALONE PADRÃO 19"

164. PSN - KPS-724

165. PSN - KPS-718U

166. PSN - Sensor Duplo IVP PS-75
PSN - Sensor IVP Externo com suporte PS-85

167. PSN - SENSOR 412 PET
PSN - SENSOR 412 PIR
PSN - Sensor de dupla tecnologia (PIR+Microondas) PS-525

168. PSN - KPS100

169. CONEXÕES & CABEAMENTOS
FIOS & CABOS
INDÚSTRIA E COMÉRCIO DE FIOS E CABOS LTDA

170. www.FRAPA.com.br
CONECTORES & ADAPTADORES
Linha BNC / RCA
BNC Compressão
BNC Solda com Mola BNC Parafuso com Mola BNC Fêmea com Mola RGC 59 cód. 3001 Conec. RCA Comp RGC 59
cód. 5057 cód. 5057-P cód. 5098 RGC 06 cód. 3002 cód. 3003
Conector BNC Capa Plástica Conec. Capa Plástica 90º Emenda BNC BNC Macho x F Fêmea BNC Macho x F Longo
cód. 5062 cód. 5063 cód. 5061 cód. 5050 cód. 5050-L
Conector Crimpar
BNC Macho x RCA RCA Macho x F F Macho x RCA RCA Macho x BNC RGC-59 cód. 5001-B
cód. 5056 cód. 5706 cód. 5258 cód. 5071/N 4mm cód. 5001-A
Conheça nossa completa
linha de conectores, acesse:
www.FRAPA.com.br
BNC Rosca
RGC59 cód 20203 BNC para cabo 4mm F Macho x BNC Fêmea
RGC06 cód. 20202 cód 7006-1 cód 5243

171. www.FRAPA.com.br
CONECTORES & ADAPTADORES
Linha F
Conector com Anel Conector com Roscal Conector de Crimpar
RGC59 cód. AF-59 Emenda F Fêmea RGC59 cód. FTO-59 Emenda F em T RGC59 cód. 5206/A
RGC06 cód. AF-06 cód. AF-81 RGC06 cód. FTO-06 cód. AF-81T RGC06 cód. 5206/B
Conector Compressão F Crimpar Latão
Emenda F Macho Emenda F para Painel Anilha p/ Conector RGC 59
RGC59 cód. 5206/C RGC59 cód. 5206/AL
cód. AF-71 cód. 5223-B cód. CR-59
RGC06 cód.CP-06 RGC06 cód. 5206/BL
PLUGS & JACKS
Plug P4 Plástico Jack P4 Plástico Plug F de Solda Plug RCA Plástico
cód. 6572 cód. 6575 cód. 4003 cód. 6199/N
Jack RCA Plástico Emenda RCA Plástica Plug RCA Dourado Jack RCA Dourado
cód. 6244/N cód. 6348/N cód. 6183/G cód. 6277/G
www.FRAPA.com.br

172. www.FRAPA.com.br
FERRAMENTAS
Alicate de Compr. Linha F Alicate de Compr. F/BNC/RCA Alicate de Compr. F/BNC/RCA Alicate Anel RGC-59/06
cód. HT-518 cód. HT-295 cód. HT-510 cód. HT-102
Alicate de Crimpar RGC-59/06 Alicate de Crimpar RGC-59/06 Alicate de Corte p/ Awg Alicate de Bico Longo
cód. HT-106 cód. HT-301 cód. HT-222 cód. HY-609
Tubo de Solda
Ferro de Solda Tubo c/ 25gr cód. TS-25
Suporte p/ Ferro de Solda 60W cód. FS-60 Multímetro Digital Carretel c/ 200gr cód. CS-200
cód. SF 30W cód. FS-30 cód. DT-830 Carretel c/ 500gr cód. CS-500
* Imagens meramente ilustrativas
Fita Isolante
Trena 20m cód. FT-20 Passa Fio Aço
Pistola de Cola 5m cód. TR-5 10m cód. FT-10 20m cód. P.F-20
cód. PH-11 3,50m cód. TR-3 5m cód. FT-05 10m cód. P.F-10
www.FRAPA.com.br

173. www.FRAPA.com.br
DIVISORES & TAPS
Divisor 2 saídas Divisor 3 saídas Divisor 4 saídas
cód. SP-20 cód. SP-30 cód. SP-40
TELEFONIA & INFORMÁTICA
Bateria 9V Alcalina Bateria 12V Alcalina Plug Modular RJ-45 8x8 Plug Modular RJ-11 6x4
cód. BT- 9V cód. BT-12V cód. RJ-45 cód. RJ-11
Alicate de Crimpar Alicate de Crimpar RJ-45 Decapador RGC 59 / 06 Emenda
RJ-11/12/45 cód. HT-568R cód. HT-210C cód. HT-332 RJ 45 cód. ERJ - 45
RJ-11 cód. HT-2096 T RJ 45 cód. TRJ - 45
www.FRAPA.com.br

175. LZ3533B60 に FITA DE LED 3528 IP33 B60 に 5M
LZ3568B60 に FITA DE LED 3528 IP68 B60 に 5M

176. LZ3533G60 に FITA DE LED 3528 IP33 G60 に 5M

177. LZ3533R60 に FITA DE LED 3528 IP33 R60 に 5M
LZ3568R60 に FITA DE LED 3528 IP68 R60 に 5M

178. LZ3533W120 に FITA DE LED 3528 IP33 W120 に 5M
LZ3533W240 に FITA DE LED 3528 IP33 W240 に 5M
LZ3555W60 に FITA DE LED 3528 IP55 W60 に 5M
LZ3567W60 に FITA DE LED 3528 IP67 W60 に 5M
LZ3568W60 に FITA DE LED 3528 IP68 W60 に 5M
LZ5033W60 に FITA DE LED 5050 IP33 W60 に 5M
LZ5055W60 に FITA DE LED 5050 IP55 W60 に 5M
LZ5067W60 に FITA DE LED 5050 IP67 W60 に 5M

179. LZ3533WW120 に FITA DE LED 3528 IP33 WW120 に 5M
LZ3533WW60 に FITA DE LED 3528 IP33 WW60 に 5M
LZ3555WW60 に FITA DE LED 3528 IP55 WW60 に 5M
LZ3567WW60 に FITA DE LED 3528 IP67 WW60 に 5M
LZ3568WW60 に FITA DE LED 3528 IP68 WW60 に 5M
LZ5055WW60 に FITA DE LED 5050 IP55 WW60 に 5M

180. Controle RGB
