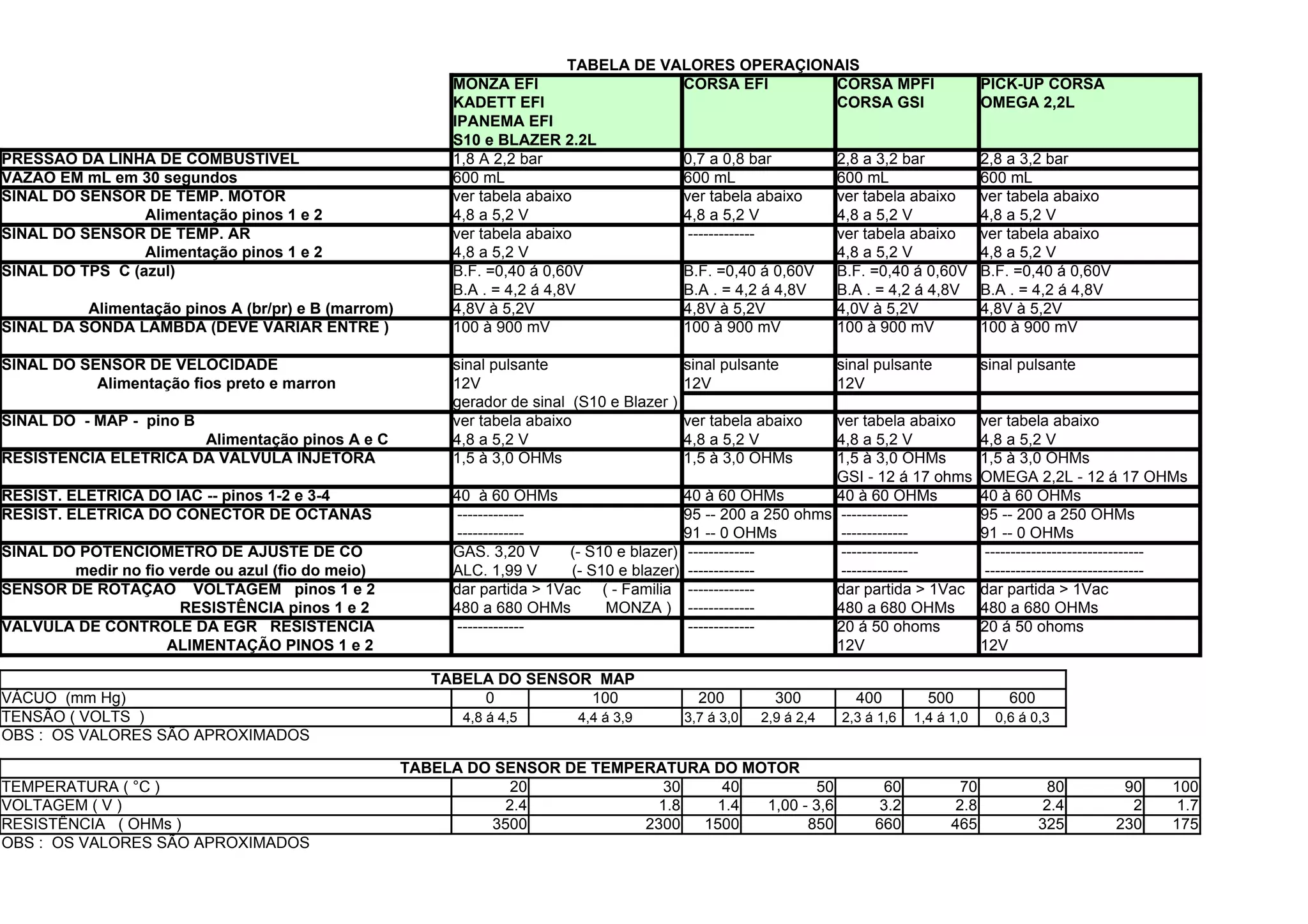

1. TABELA DE VALORES OPERAÇIONAIS
MONZA EFI CORSA EFI CORSA MPFI PICK-UP CORSA
KADETT EFI CORSA GSI OMEGA 2,2L
IPANEMA EFI
S10 e BLAZER 2.2L
PRESSÃO DA LINHA DE COMBUSTÍVEL 1,8 A 2,2 bar 0,7 a 0,8 bar 2,8 a 3,2 bar 2,8 a 3,2 bar
VAZÃO EM mL em 30 segundos 600 mL 600 mL 600 mL 600 mL
SINAL DO SENSOR DE TEMP. MOTOR ver tabela abaixo ver tabela abaixo ver tabela abaixo ver tabela abaixo
Alimentação pinos 1 e 2 4,8 a 5,2 V 4,8 a 5,2 V 4,8 a 5,2 V 4,8 a 5,2 V
SINAL DO SENSOR DE TEMP. AR ver tabela abaixo ------------- ver tabela abaixo ver tabela abaixo
Alimentação pinos 1 e 2 4,8 a 5,2 V 4,8 a 5,2 V 4,8 a 5,2 V
SINAL DO TPS C (azul) B.F. =0,40 á 0,60V B.F. =0,40 á 0,60V B.F. =0,40 á 0,60V B.F. =0,40 á 0,60V
B.A . = 4,2 á 4,8V B.A . = 4,2 á 4,8V B.A . = 4,2 á 4,8V B.A . = 4,2 á 4,8V
Alimentação pinos A (br/pr) e B (marrom) 4,8V à 5,2V 4,8V à 5,2V 4,0V à 5,2V 4,8V à 5,2V
SINAL DA SONDA LAMBDA (DEVE VARIAR ENTRE ) 100 à 900 mV 100 à 900 mV 100 à 900 mV 100 à 900 mV
SINAL DO SENSOR DE VELOCIDADE sinal pulsante sinal pulsante sinal pulsante sinal pulsante
Alimentação fios preto e marron 12V 12V 12V
gerador de sinal (S10 e Blazer )
SINAL DO - MAP - pino B ver tabela abaixo ver tabela abaixo ver tabela abaixo ver tabela abaixo
Alimentação pinos A e C 4,8 a 5,2 V 4,8 a 5,2 V 4,8 a 5,2 V 4,8 a 5,2 V
RESISTÊNCIA ELÉTRICA DA VALVULA INJETORA 1,5 à 3,0 OHMs 1,5 à 3,0 OHMs 1,5 à 3,0 OHMs 1,5 à 3,0 OHMs
GSI - 12 á 17 ohms OMEGA 2,2L - 12 á 17 OHMs
RESIST. ELÉTRICA DO IAC -- pinos 1-2 e 3-4 40 à 60 OHMs 40 à 60 OHMs 40 à 60 OHMs 40 à 60 OHMs
RESIST. ELÉTRICA DO CONECTOR DE OCTANAS ------------- 95 -- 200 a 250 ohms ------------- 95 -- 200 a 250 OHMs
------------- 91 -- 0 OHMs ------------- 91 -- 0 OHMs
SINAL DO POTÊNCIOMETRO DE AJUSTE DE CO GAS. 3,20 V (- S10 e blazer) ------------- --------------- -------------------------------
medir no fio verde ou azul (fio do meio) ALC. 1,99 V (- S10 e blazer) ------------- ------------- -------------------------------
SENSOR DE ROTAÇÃO VOLTAGEM pinos 1 e 2 dar partida > 1Vac ( - Familia ------------- dar partida > 1Vac dar partida > 1Vac
RESISTÊNCIA pinos 1 e 2 480 a 680 OHMs MONZA ) ------------- 480 a 680 OHMs 480 a 680 OHMs
VÁLVULA DE CONTROLE DA EGR RESISTÊNCIA ------------- ------------- 20 á 50 ohoms 20 á 50 ohoms
ALIMENTAÇÃO PINOS 1 e 2 12V 12V
TABELA DO SENSOR MAP
VÁCUO (mm Hg) 0 100 200 300 400 500 600
TENSÃO ( VOLTS ) 4,8 á 4,5 4,4 á 3,9 3,7 á 3,0 2,9 á 2,4 2,3 á 1,6 1,4 á 1,0 0,6 á 0,3
OBS : OS VALORES SÃO APROXIMADOS
TABELA DO SENSOR DE TEMPERATURA DO MOTOR
TEMPERATURA ( °C ) 20 30 40 50 60 70 80 90 100
VOLTAGEM ( V ) 2.4 1.8 1.4 1,00 - 3,6 3.2 2.8 2.4 2 1.7
RESISTÊNCIA ( OHMs ) 3500 2300 1500 850 660 465 325 230 175
OBS : OS VALORES SÃO APROXIMADOS
