TREINAMENTO TROCA E TROCA DE GLP EM EMPILHADEIRA

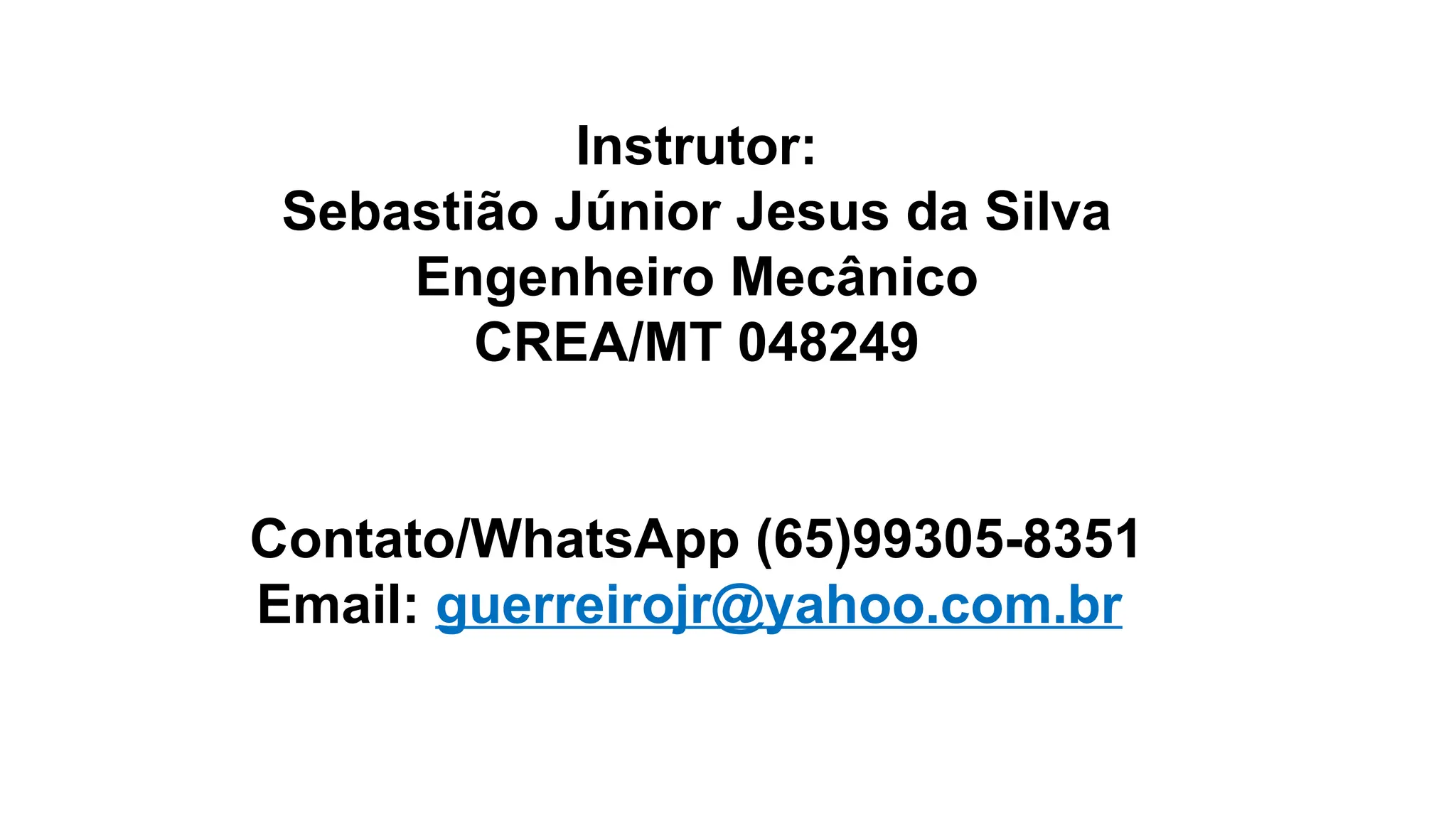

1. Instrutor:
Sebastião Júnior Jesus da Silva
Engenheiro Mecânico
CREA/MT 048249
Contato/WhatsApp (65)99305-8351
Email: guerreirojr@yahoo.com.br

2. TREINAMENTO
TROCA E ABASTECIMENTO
DE GLP
EM EMPILHADEIRA

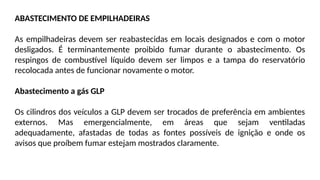

3. ABASTECIMENTO DE EMPILHADEIRAS
As empilhadeiras devem ser reabastecidas em locais designados e com o motor
desligados. É terminantemente proibido fumar durante o abastecimento. Os
respingos de combustível líquido devem ser limpos e a tampa do reservatório
recolocada antes de funcionar novamente o motor.
Abastecimento a gás GLP
Os cilindros dos veículos a GLP devem ser trocados de preferência em ambientes
externos. Mas emergencialmente, em áreas que sejam ventiladas
adequadamente, afastadas de todas as fontes possíveis de ignição e onde os
avisos que proíbem fumar estejam mostrados claramente.

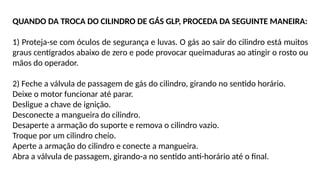

4. QUANDO DA TROCA DO CILINDRO DE GÁS GLP, PROCEDA DA SEGUINTE MANEIRA:
1) Proteja-se com óculos de segurança e luvas. O gás ao sair do cilindro está muitos
graus centígrados abaixo de zero e pode provocar queimaduras ao atingir o rosto ou
mãos do operador.
2) Feche a válvula de passagem de gás do cilindro, girando no sentido horário.
Deixe o motor funcionar até parar.
Desligue a chave de ignição.
Desconecte a mangueira do cilindro.
Desaperte a armação do suporte e remova o cilindro vazio.
Troque por um cilindro cheio.
Aperte a armação do cilindro e conecte a mangueira.
Abra a válvula de passagem, girando-a no sentido anti-horário até o final.

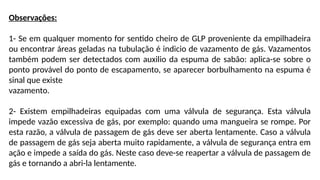

5. Observações:
1- Se em qualquer momento for sentido cheiro de GLP proveniente da empilhadeira
ou encontrar áreas geladas na tubulação é indicio de vazamento de gás. Vazamentos
também podem ser detectados com auxilio da espuma de sabão: aplica-se sobre o
ponto provável do ponto de escapamento, se aparecer borbulhamento na espuma é
sinal que existe
vazamento.
2- Existem empilhadeiras equipadas com uma válvula de segurança. Esta válvula
impede vazão excessiva de gás, por exemplo: quando uma mangueira se rompe. Por
esta razão, a válvula de passagem de gás deve ser aberta lentamente. Caso a válvula
de passagem de gás seja aberta muito rapidamente, a válvula de segurança entra em
ação e impede a saída do gás. Neste caso deve-se reapertar a válvula de passagem de
gás e tornando a abri-la lentamente.

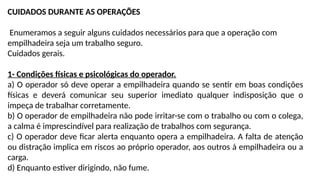

6. CUIDADOS DURANTE AS OPERAÇÕES
Enumeramos a seguir alguns cuidados necessários para que a operação com
empilhadeira seja um trabalho seguro.
Cuidados gerais.
1- Condições físicas e psicológicas do operador.
a) O operador só deve operar a empilhadeira quando se sentir em boas condições
físicas e deverá comunicar seu superior imediato qualquer indisposição que o
impeça de trabalhar corretamente.
b) O operador de empilhadeira não pode irritar-se com o trabalho ou com o colega,
a calma é imprescindível para realização de trabalhos com segurança.
c) O operador deve ficar alerta enquanto opera a empilhadeira. A falta de atenção
ou distração implica em riscos ao próprio operador, aos outros á empilhadeira ou a
carga.
d) Enquanto estiver dirigindo, não fume.

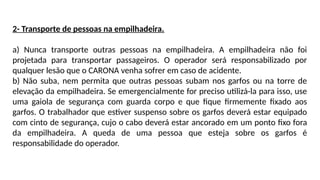

7. 2- Transporte de pessoas na empilhadeira.
a) Nunca transporte outras pessoas na empilhadeira. A empilhadeira não foi
projetada para transportar passageiros. O operador será responsabilizado por
qualquer lesão que o CARONA venha sofrer em caso de acidente.
b) Não suba, nem permita que outras pessoas subam nos garfos ou na torre de
elevação da empilhadeira. Se emergencialmente for preciso utilizá-la para isso, use
uma gaiola de segurança com guarda corpo e que fique firmemente fixado aos
garfos. O trabalhador que estiver suspenso sobre os garfos deverá estar equipado
com cinto de segurança, cujo o cabo deverá estar ancorado em um ponto fixo fora
da empilhadeira. A queda de uma pessoa que esteja sobre os garfos é
responsabilidade do operador.

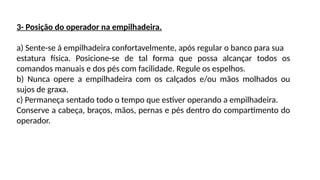

8. 3- Posição do operador na empilhadeira.
a) Sente-se á empilhadeira confortavelmente, após regular o banco para sua
estatura física. Posicione-se de tal forma que possa alcançar todos os
comandos manuais e dos pés com facilidade. Regule os espelhos.
b) Nunca opere a empilhadeira com os calçados e/ou mãos molhados ou
sujos de graxa.
c) Permaneça sentado todo o tempo que estiver operando a empilhadeira.
Conserve a cabeça, braços, mãos, pernas e pés dentro do compartimento do
operador.

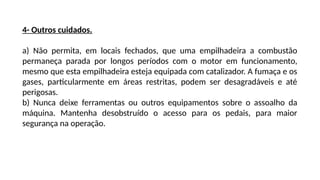

9. 4- Outros cuidados.
a) Não permita, em locais fechados, que uma empilhadeira a combustão
permaneça parada por longos períodos com o motor em funcionamento,
mesmo que esta empilhadeira esteja equipada com catalizador. A fumaça e os
gases, particularmente em áreas restritas, podem ser desagradáveis e até
perigosas.
b) Nunca deixe ferramentas ou outros equipamentos sobre o assoalho da
máquina. Mantenha desobstruído o acesso para os pedais, para maior
segurança na operação.

10. Cuidados com a empilhadeira.
1- Antes de iniciar o trabalho faça a inspeção visual da empilhadeira.
2- Respeite os avisos existentes e siga as instruções de operação do fabricante.
3- Verifique o peso da carga. Se não estiver identificado, pergunte ao
supervisor ou a quem possa informar. Não sobrecarregue a empilhadeira,
colocando cargas que excedam sua capacidade nominal.
4- Nunca use a empilhadeira para empurrar ou rebocar outra empilhadeira ou
equipamento. O sistema de garfos não foi projetado para ações de empurrar,
assim como os pneus não foram projetados para trabalhos de arraste.
5- Proceda a limpeza da sua empilhadeira regularmente, usando intervalos de
serviço. Receba e entregue a empilhadeira limpa.
6- Não faça reparos na empilhadeira, qualquer reparo ou conserto é função da
manutenção.

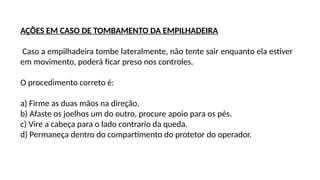

11. AÇÕES EM CASO DE TOMBAMENTO DA EMPILHADEIRA
Caso a empilhadeira tombe lateralmente, não tente sair enquanto ela estiver
em movimento, poderá ficar preso nos controles.
O procedimento correto é:
a) Firme as duas mãos na direção.
b) Afaste os joelhos um do outro, procure apoio para os pés.
c) Vire a cabeça para o lado contrario da queda.
d) Permaneça dentro do compartimento do protetor do operador.

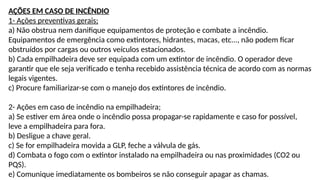

12. AÇÕES EM CASO DE INCÊNDIO
1- Ações preventivas gerais;
a) Não obstrua nem danifique equipamentos de proteção e combate a incêndio.
Equipamentos de emergência como extintores, hidrantes, macas, etc..., não podem ficar
obstruídos por cargas ou outros veículos estacionados.
b) Cada empilhadeira deve ser equipada com um extintor de incêndio. O operador deve
garantir que ele seja verificado e tenha recebido assistência técnica de acordo com as normas
legais vigentes.
c) Procure familiarizar-se com o manejo dos extintores de incêndio.
2- Ações em caso de incêndio na empilhadeira;
a) Se estiver em área onde o incêndio possa propagar-se rapidamente e caso for possível,
leve a empilhadeira para fora.
b) Desligue a chave geral.
c) Se for empilhadeira movida a GLP, feche a válvula de gás.
d) Combata o fogo com o extintor instalado na empilhadeira ou nas proximidades (CO2 ou
PQS).
e) Comunique imediatamente os bombeiros se não conseguir apagar as chamas.

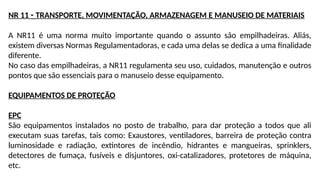

13. NR 11 - TRANSPORTE, MOVIMENTAÇÃO, ARMAZENAGEM E MANUSEIO DE MATERIAIS
A NR11 é uma norma muito importante quando o assunto são empilhadeiras. Aliás,
existem diversas Normas Regulamentadoras, e cada uma delas se dedica a uma finalidade
diferente.
No caso das empilhadeiras, a NR11 regulamenta seu uso, cuidados, manutenção e outros
pontos que são essenciais para o manuseio desse equipamento.
EQUIPAMENTOS DE PROTEÇÃO
EPC
São equipamentos instalados no posto de trabalho, para dar proteção a todos que ali
executam suas tarefas, tais como: Exaustores, ventiladores, barreira de proteção contra
luminosidade e radiação, extintores de incêndio, hidrantes e mangueiras, sprinklers,
detectores de fumaça, fusíveis e disjuntores, oxi-catalizadores, protetores de máquina,
etc.

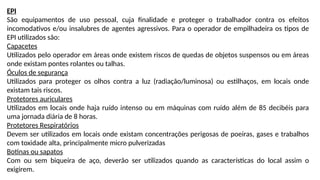

14. EPI
São equipamentos de uso pessoal, cuja finalidade e proteger o trabalhador contra os efeitos
incomodativos e/ou insalubres de agentes agressivos. Para o operador de empilhadeira os tipos de
EPI utilizados são:
Capacetes
Utilizados pelo operador em áreas onde existem riscos de quedas de objetos suspensos ou em áreas
onde existam pontes rolantes ou talhas.
Óculos de segurança
Utilizados para proteger os olhos contra a luz (radiação/luminosa) ou estilhaços, em locais onde
existam tais riscos.
Protetores auriculares
Utilizados em locais onde haja ruído intenso ou em máquinas com ruído além de 85 decibéis para
uma jornada diária de 8 horas.
Protetores Respiratórios
Devem ser utilizados em locais onde existam concentrações perigosas de poeiras, gases e trabalhos
com toxidade alta, principalmente micro pulverizadas
Botinas ou sapatos
Com ou sem biqueira de aço, deverão ser utilizados quando as características do local assim o
exigirem.

15. NR12 - SEGURANÇA NO TRABALHO EM MÁQUINAS E EQUIPAMENTOS
A NR12 tem como objetivo principal estabelecer as normas de segurança para
operação de Máquinas e Equipamentos industriais.
A intenção da norma é reduzir os acidentes no trabalho e doenças ocupacionais
aos colaboradores, em todas as atividades que envolvem máquinas e
equipamentos.
A NR12 traz como aspectos gerais as recomendações de proteção coletiva, as
medidas para melhor organização do trabalho e as ações de proteção individual.
Dessa forma, é possível reduzir significativamente os riscos aos colaboradores e
ajudar na diminuição dos acidentes envolvendo máquinas industriais.
A NR12 também prevê que todos os procedimentos em máquinas e equipamentos,
incluindo a operação, manutenção e instalação, devem ser feitos por profissionais
qualificados e devidamente capacitados.

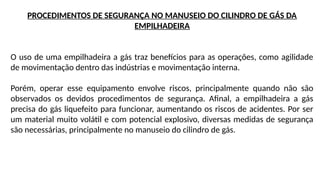

16. PROCEDIMENTOS DE SEGURANÇA NO MANUSEIO DO CILINDRO DE GÁS DA
EMPILHADEIRA
O uso de uma empilhadeira a gás traz benefícios para as operações, como agilidade
de movimentação dentro das indústrias e movimentação interna.
Porém, operar esse equipamento envolve riscos, principalmente quando não são
observados os devidos procedimentos de segurança. Afinal, a empilhadeira a gás
precisa do gás liquefeito para funcionar, aumentando os riscos de acidentes. Por ser
um material muito volátil e com potencial explosivo, diversas medidas de segurança
são necessárias, principalmente no manuseio do cilindro de gás.

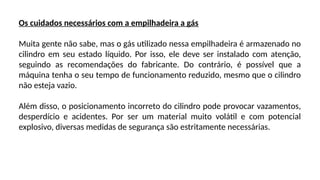

17. Os cuidados necessários com a empilhadeira a gás
Muita gente não sabe, mas o gás utilizado nessa empilhadeira é armazenado no
cilindro em seu estado líquido. Por isso, ele deve ser instalado com atenção,
seguindo as recomendações do fabricante. Do contrário, é possível que a
máquina tenha o seu tempo de funcionamento reduzido, mesmo que o cilindro
não esteja vazio.
Além disso, o posicionamento incorreto do cilindro pode provocar vazamentos,
desperdício e acidentes. Por ser um material muito volátil e com potencial
explosivo, diversas medidas de segurança são estritamente necessárias.

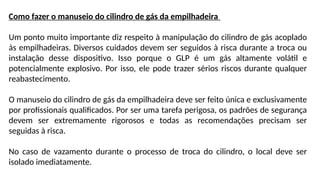

18. Como fazer o manuseio do cilindro de gás da empilhadeira
Um ponto muito importante diz respeito à manipulação do cilindro de gás acoplado
às empilhadeiras. Diversos cuidados devem ser seguidos à risca durante a troca ou
instalação desse dispositivo. Isso porque o GLP é um gás altamente volátil e
potencialmente explosivo. Por isso, ele pode trazer sérios riscos durante qualquer
reabastecimento.
O manuseio do cilindro de gás da empilhadeira deve ser feito única e exclusivamente
por profissionais qualificados. Por ser uma tarefa perigosa, os padrões de segurança
devem ser extremamente rigorosos e todas as recomendações precisam ser
seguidas à risca.
No caso de vazamento durante o processo de troca do cilindro, o local deve ser
isolado imediatamente.

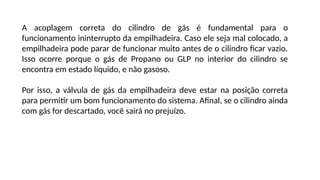

19. A acoplagem correta do cilindro de gás é fundamental para o
funcionamento ininterrupto da empilhadeira. Caso ele seja mal colocado, a
empilhadeira pode parar de funcionar muito antes de o cilindro ficar vazio.
Isso ocorre porque o gás de Propano ou GLP no interior do cilindro se
encontra em estado líquido, e não gasoso.
Por isso, a válvula de gás da empilhadeira deve estar na posição correta
para permitir um bom funcionamento do sistema. Afinal, se o cilindro ainda
com gás for descartado, você sairá no prejuízo.

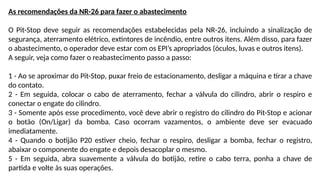

20. As recomendações da NR-26 para fazer o abastecimento
O Pit-Stop deve seguir as recomendações estabelecidas pela NR-26, incluindo a sinalização de
segurança, aterramento elétrico, extintores de incêndio, entre outros itens. Além disso, para fazer
o abastecimento, o operador deve estar com os EPI’s apropriados (óculos, luvas e outros itens).
A seguir, veja como fazer o reabastecimento passo a passo:
1 - Ao se aproximar do Pit-Stop, puxar freio de estacionamento, desligar a máquina e tirar a chave
do contato.
2 - Em seguida, colocar o cabo de aterramento, fechar a válvula do cilindro, abrir o respiro e
conectar o engate do cilindro.
3 - Somente após esse procedimento, você deve abrir o registro do cilindro do Pit-Stop e acionar
o botão (On/Ligar) da bomba. Caso ocorram vazamentos, o ambiente deve ser evacuado
imediatamente.
4 - Quando o botijão P20 estiver cheio, fechar o respiro, desligar a bomba, fechar o registro,
abaixar o componente do engate e depois desacoplar o mesmo.
5 - Em seguida, abra suavemente a válvula do botijão, retire o cabo terra, ponha a chave de
partida e volte às suas operações.

21. Troca de cilindro
Antes de entrarmos na troca de cilindro, iremos abordar algumas medidas de
segurança e a durabilidade do gás GLP.
O gás GLP (gás liquefeito de petróleo) possui a duração média de 08 a 10 horas por
dia durante uma operação mais severa, sendo ideal para um turno de trabalho.
Entretanto, a sua autonomia pode ser estendida para 13 a 14 horas por dia durante
uma operação mais moderada.
Normalmente, o painel da empilhadeira a combustão não indica o nível
(quantidade) do gás, por esse motivo, o operador deve ficar atento para o seguinte
sinal:
Falha na aceleração
A dificuldade de aceleração da empilhadeira indica que o gás está acabando. Nesta
situação, é recomendado que o operador se desloque para o ponto de
abastecimento.

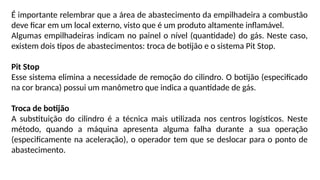

22. É importante relembrar que a área de abastecimento da empilhadeira a combustão
deve ficar em um local externo, visto que é um produto altamente inflamável.
Algumas empilhadeiras indicam no painel o nível (quantidade) do gás. Neste caso,
existem dois tipos de abastecimentos: troca de botijão e o sistema Pit Stop.
Pit Stop
Esse sistema elimina a necessidade de remoção do cilindro. O botijão (especificado
na cor branca) possui um manômetro que indica a quantidade de gás.
Troca de botijão
A substituição do cilindro é a técnica mais utilizada nos centros logísticos. Neste
método, quando a máquina apresenta alguma falha durante a sua operação
(especificamente na aceleração), o operador tem que se deslocar para o ponto de
abastecimento.

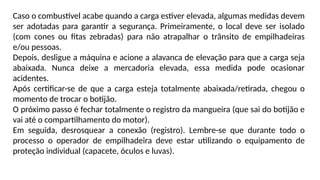

23. Caso o combustível acabe quando a carga estiver elevada, algumas medidas devem
ser adotadas para garantir a segurança. Primeiramente, o local deve ser isolado
(com cones ou fitas zebradas) para não atrapalhar o trânsito de empilhadeiras
e/ou pessoas.
Depois, desligue a máquina e acione a alavanca de elevação para que a carga seja
abaixada. Nunca deixe a mercadoria elevada, essa medida pode ocasionar
acidentes.
Após certificar-se de que a carga esteja totalmente abaixada/retirada, chegou o
momento de trocar o botijão.
O próximo passo é fechar totalmente o registro da mangueira (que sai do botijão e
vai até o compartilhamento do motor).
Em seguida, desrosquear a conexão (registro). Lembre-se que durante todo o
processo o operador de empilhadeira deve estar utilizando o equipamento de
proteção individual (capacete, óculos e luvas).

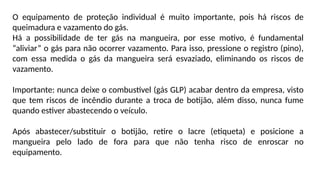

24. O equipamento de proteção individual é muito importante, pois há riscos de
queimadura e vazamento do gás.
Há a possibilidade de ter gás na mangueira, por esse motivo, é fundamental
“aliviar” o gás para não ocorrer vazamento. Para isso, pressione o registro (pino),
com essa medida o gás da mangueira será esvaziado, eliminando os riscos de
vazamento.
Importante: nunca deixe o combustível (gás GLP) acabar dentro da empresa, visto
que tem riscos de incêndio durante a troca de botijão, além disso, nunca fume
quando estiver abastecendo o veículo.
Após abastecer/substituir o botijão, retire o lacre (etiqueta) e posicione a
mangueira pelo lado de fora para que não tenha risco de enroscar no
equipamento.

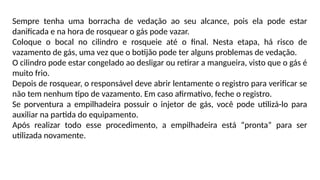

25. Sempre tenha uma borracha de vedação ao seu alcance, pois ela pode estar
danificada e na hora de rosquear o gás pode vazar.
Coloque o bocal no cilindro e rosqueie até o final. Nesta etapa, há risco de
vazamento de gás, uma vez que o botijão pode ter alguns problemas de vedação.
O cilindro pode estar congelado ao desligar ou retirar a mangueira, visto que o gás é
muito frio.
Depois de rosquear, o responsável deve abrir lentamente o registro para verificar se
não tem nenhum tipo de vazamento. Em caso afirmativo, feche o registro.
Se porventura a empilhadeira possuir o injetor de gás, você pode utilizá-lo para
auxiliar na partida do equipamento.
Após realizar todo esse procedimento, a empilhadeira está “pronta” para ser
utilizada novamente.
