1. Trilha: Internet das Coisas
Arduino Legacy
Marcondes Maçaneiro
Luiz Avila

2. Marcondes Maçaneiro
Twitter: @marcondesm
E-mail: marcondesmacaneiro@gmail.com
Work at: UNIDAVI
Hobby Arduino

3. Marcondes Maçaneiro
Twitter: @lapavila
E-mail: lapavila@gmail.com
Work at: EFICID
Grupos de usuários: GUJavaSC, GDG Floripa

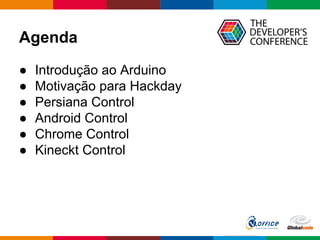

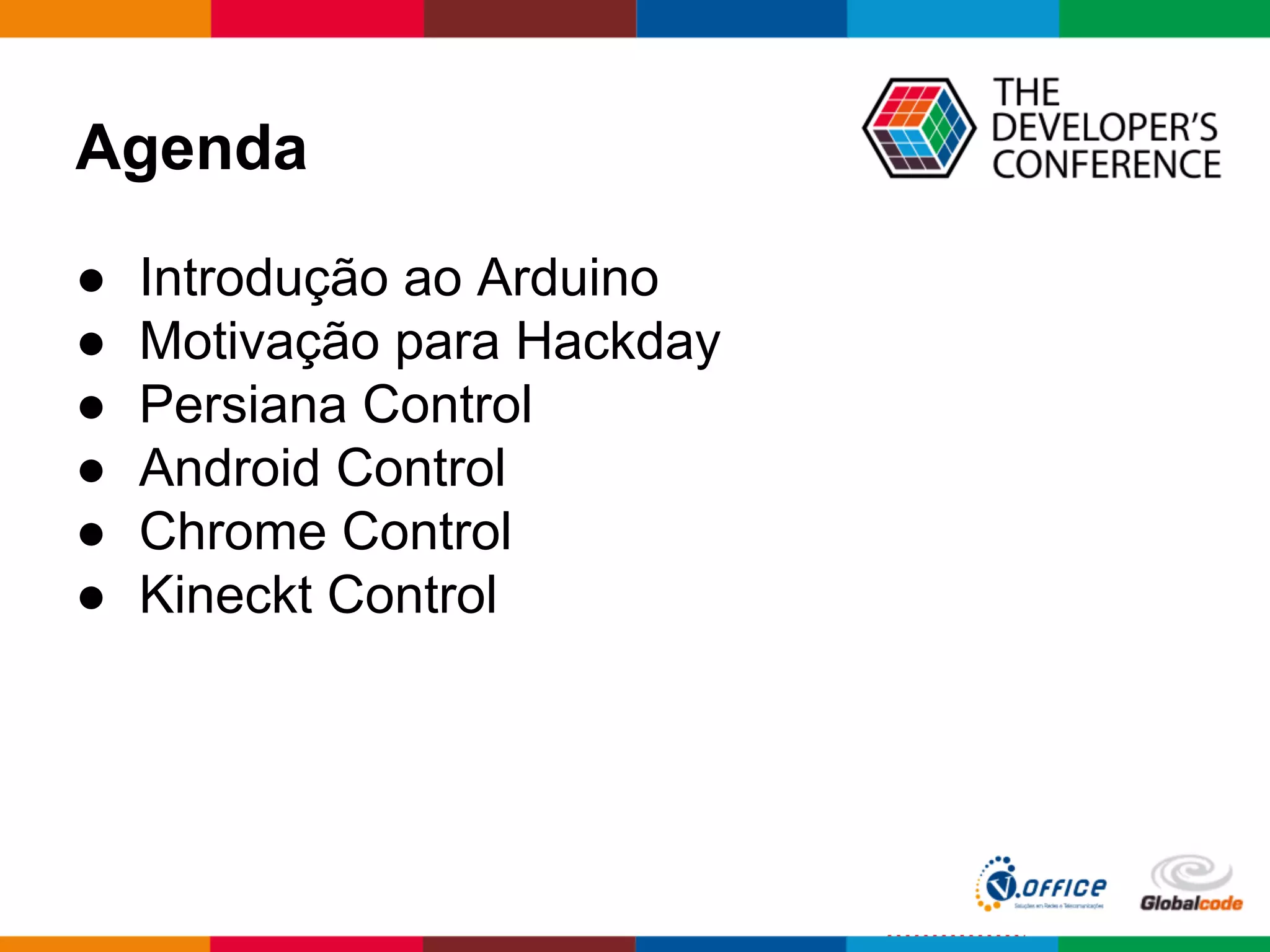

4. Agenda
● Introdução ao Arduino
● Motivação para Hackday
● Persiana Control
● Android Control
● Chrome Control

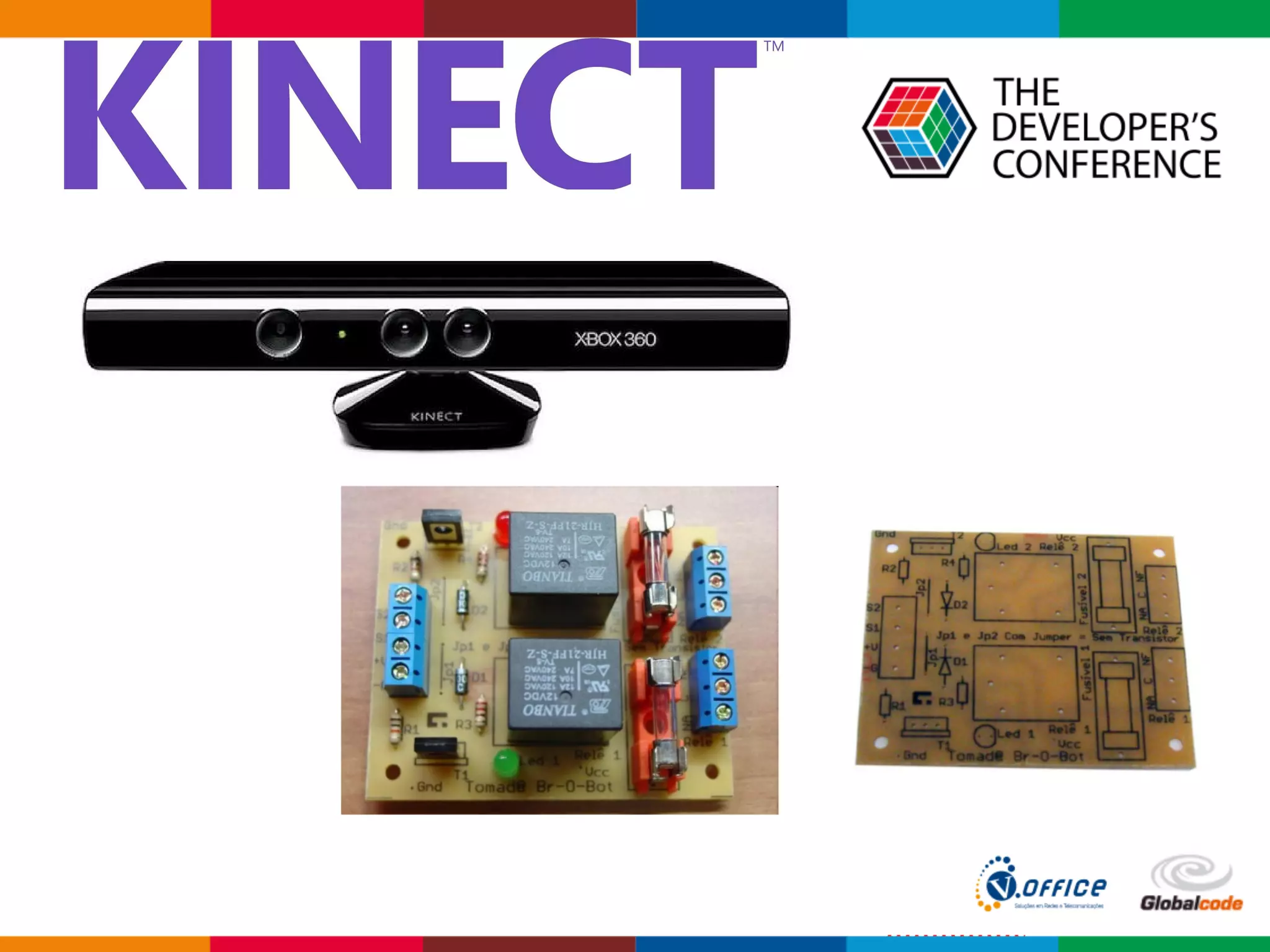

● Kineckt Control

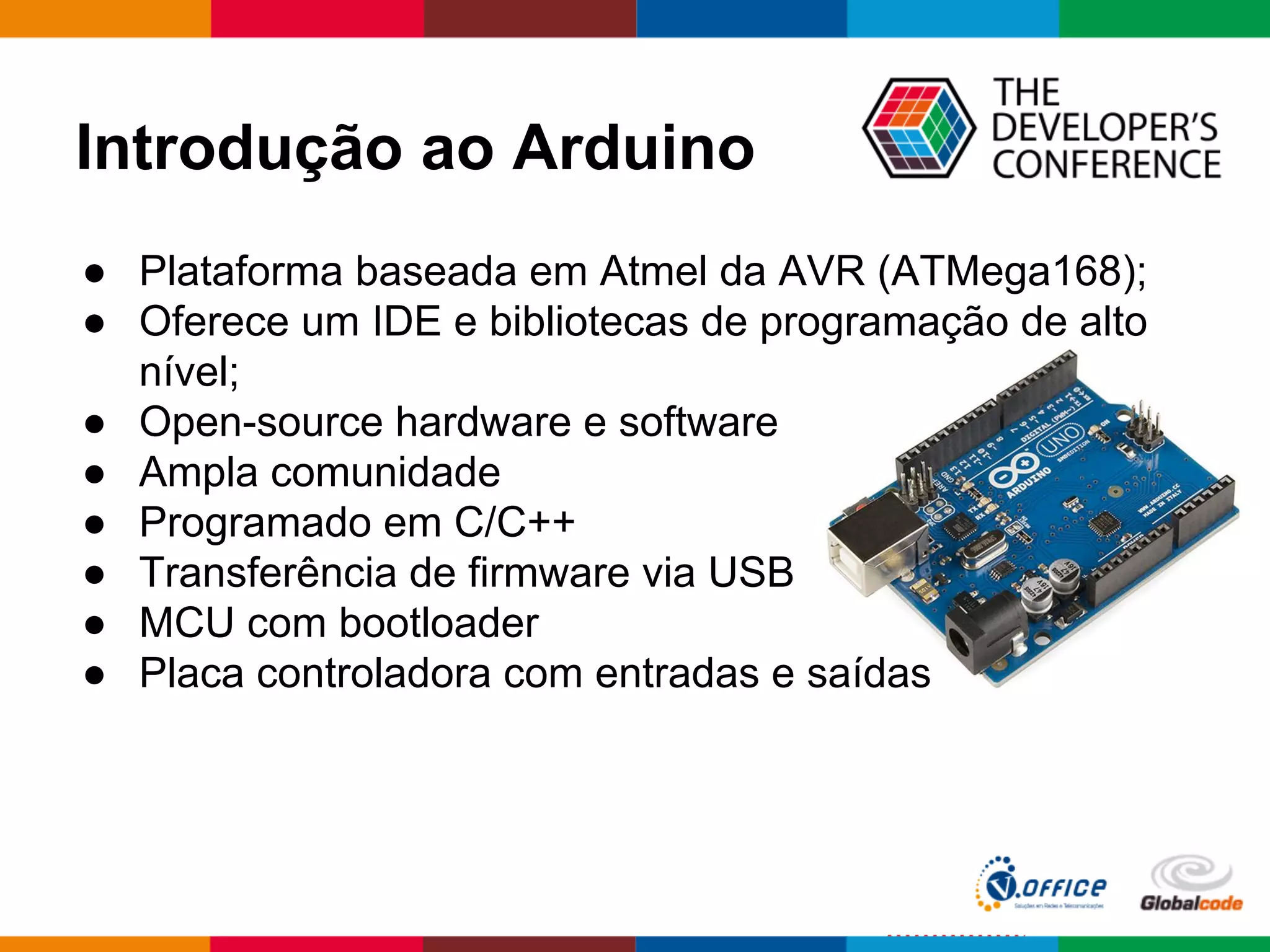

5. Introdução ao Arduino
● Plataforma baseada em Atmel da AVR (ATMega168);
● Oferece um IDE e bibliotecas de programação de alto
nível;
● Open-source hardware e software
● Ampla comunidade
● Programado em C/C++
● Transferência de firmware via USB
● MCU com bootloader
● Placa controladora com entradas e saídas

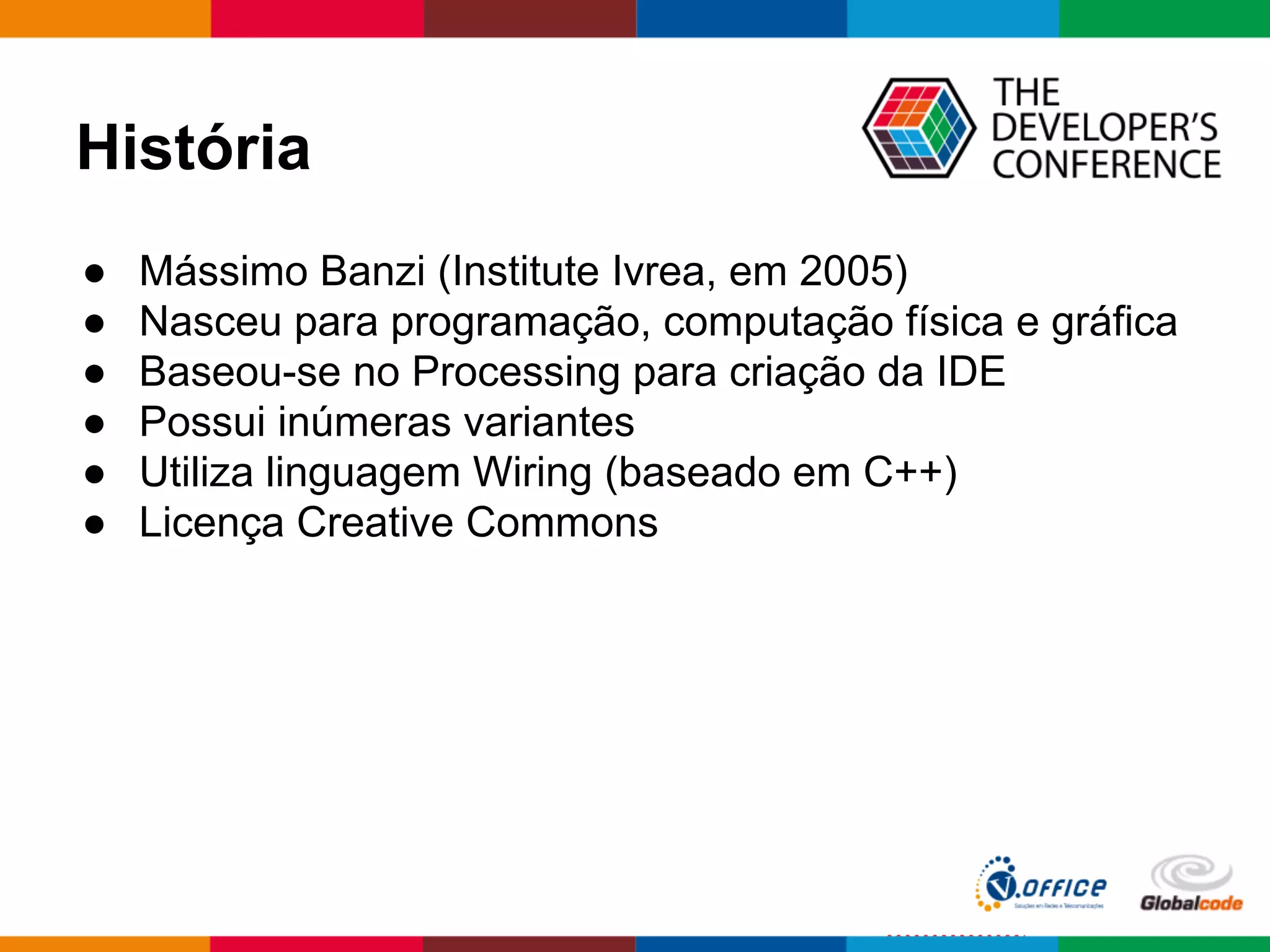

6. História
● Mássimo Banzi (Institute Ivrea, em 2005)
● Nasceu para programação, computação física e gráfica
● Baseou-se no Processing para criação da IDE
● Possui inúmeras variantes
● Utiliza linguagem Wiring (baseado em C++)
● Licença Creative Commons

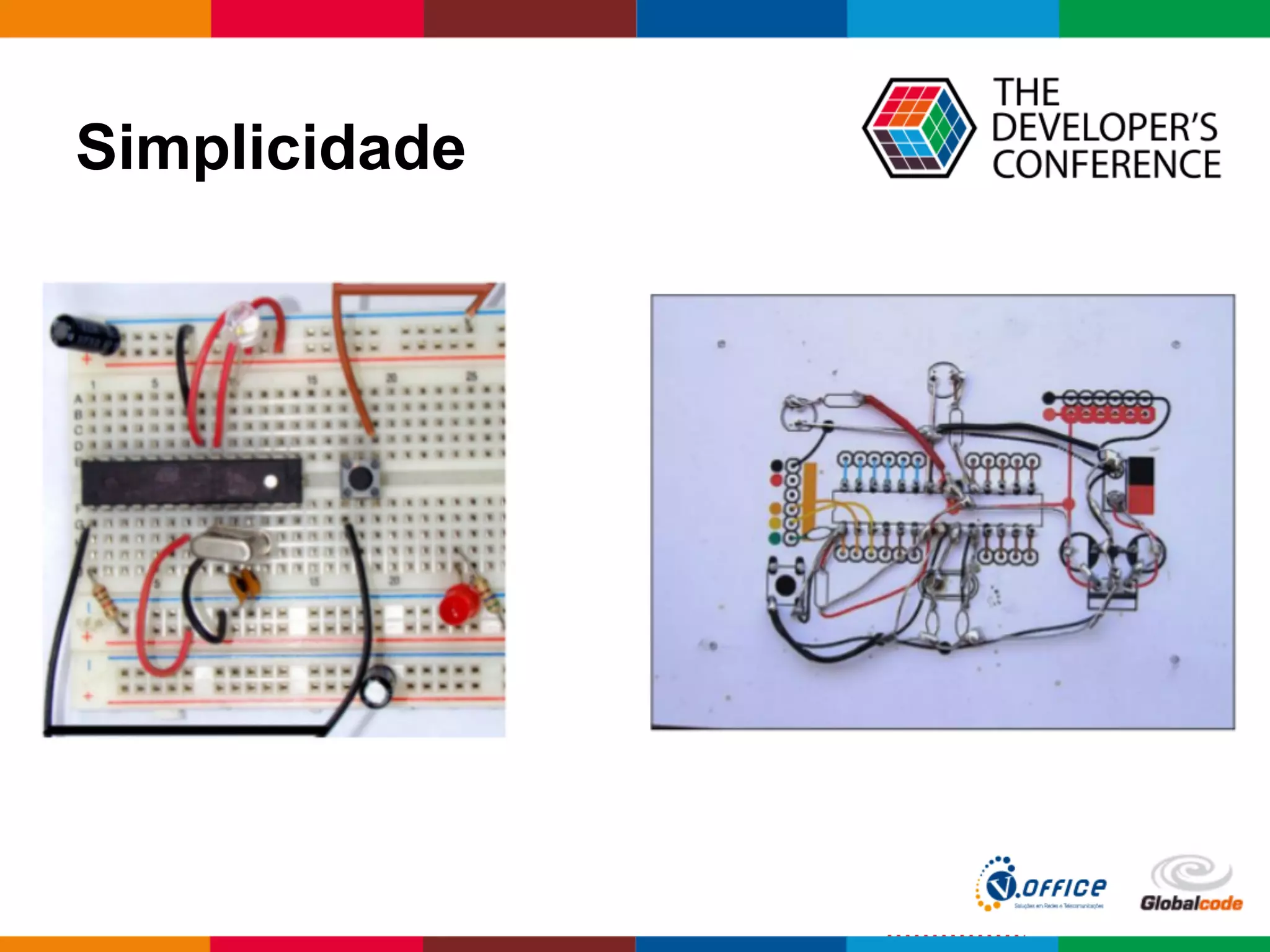

7. Simplicidade

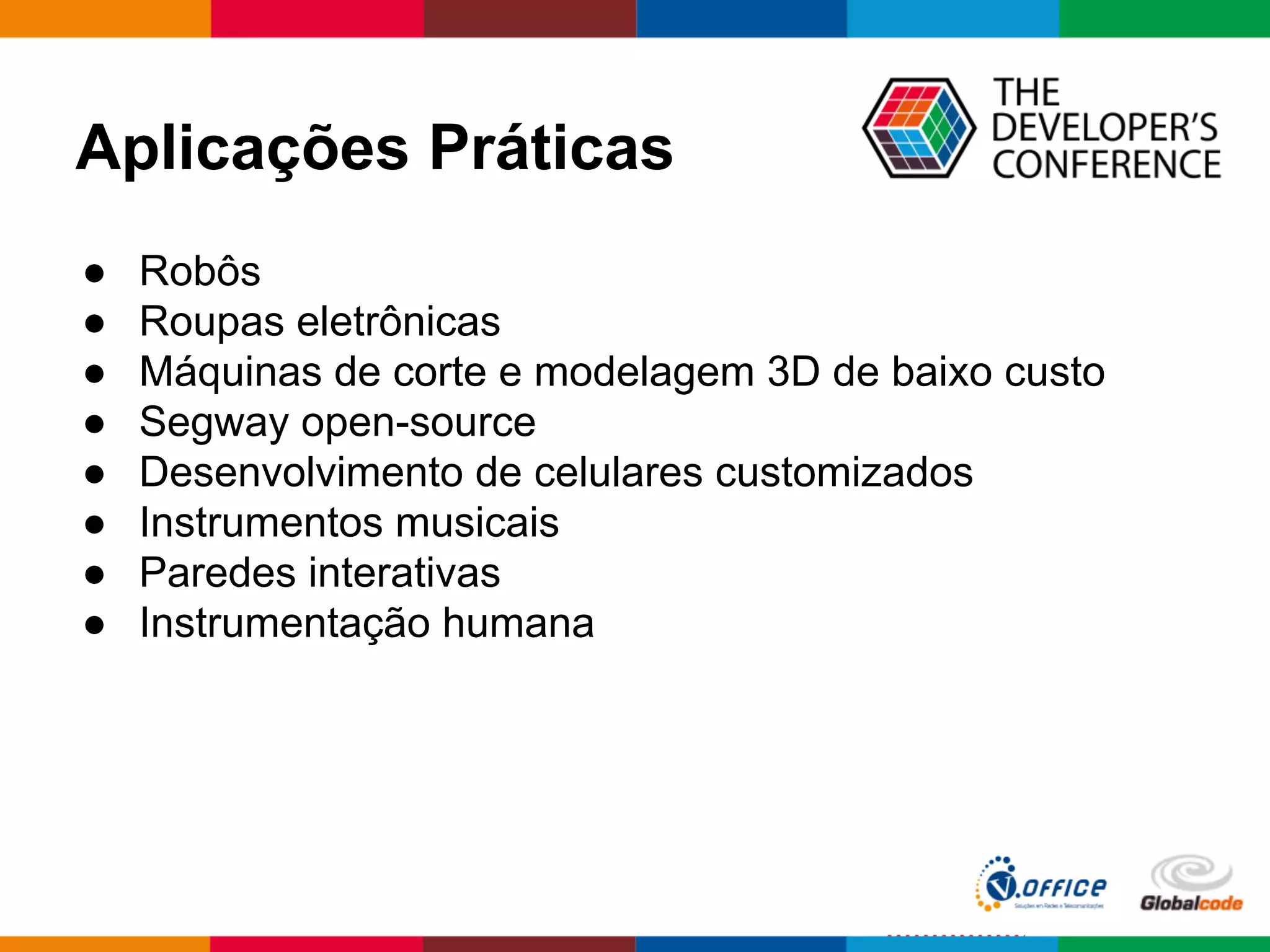

8. Aplicações Práticas
● Robôs
● Roupas eletrônicas
● Máquinas de corte e modelagem 3D de baixo custo
● Segway open-source
● Desenvolvimento de celulares customizados
● Instrumentos musicais
● Paredes interativas
● Instrumentação humana

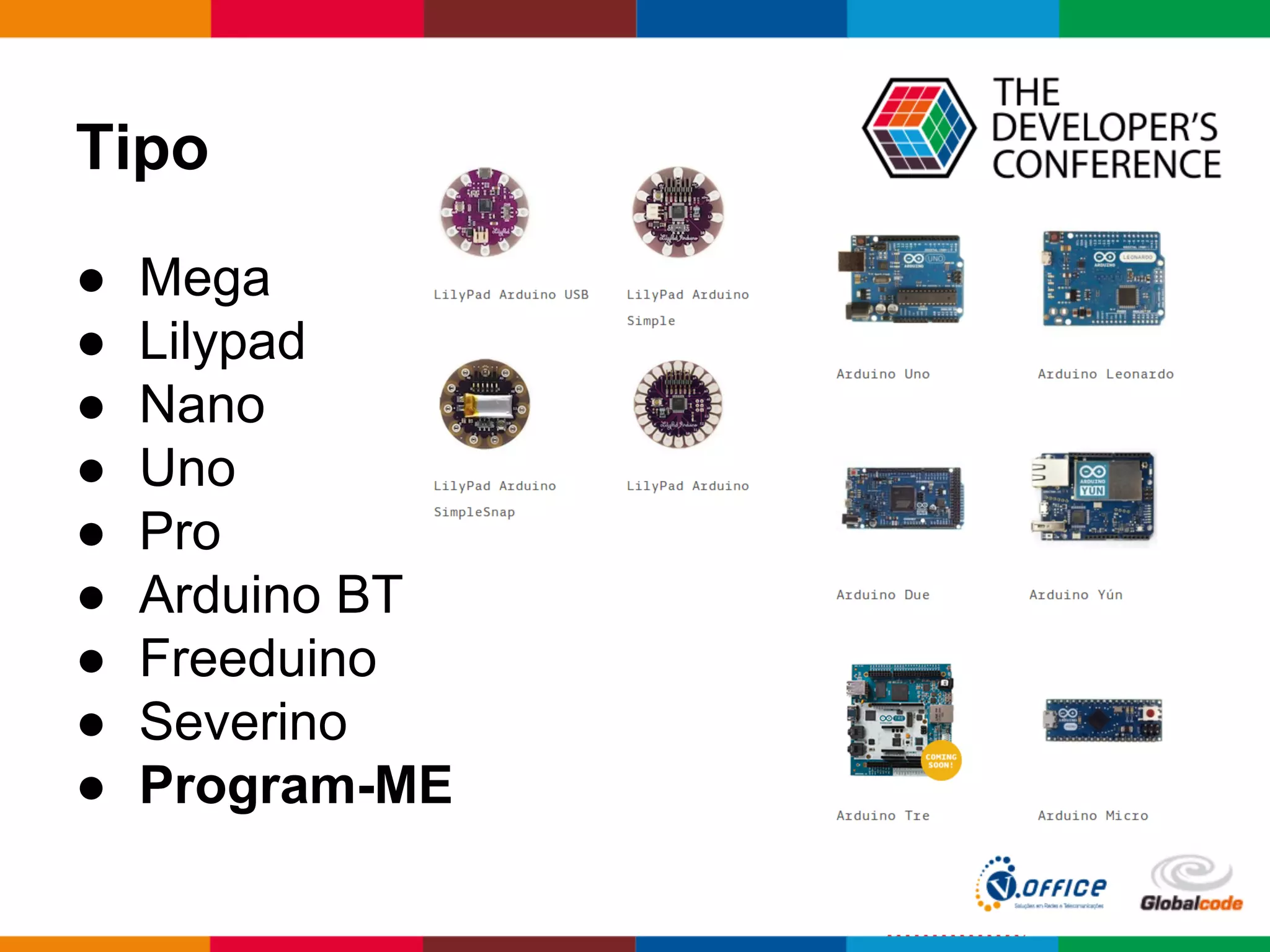

9. Tipo
● Mega
● Lilypad
● Nano
● Uno
● Pro
● Arduino BT
● Freeduino
● Severino
● Program-ME

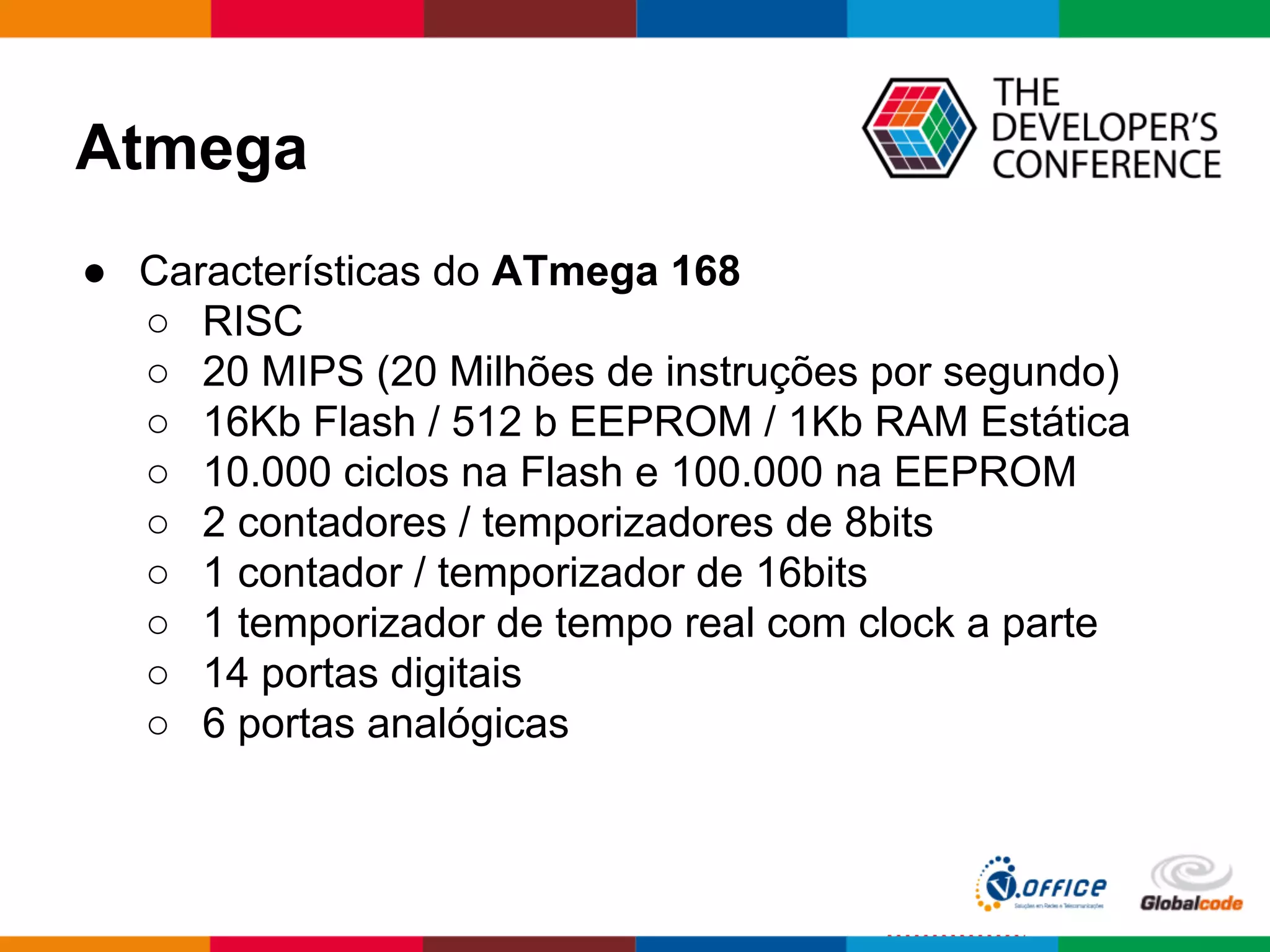

10. Atmega
● Características do ATmega 168
○ RISC
○ 20 MIPS (20 Milhões de instruções por segundo)
○ 16Kb Flash / 512 b EEPROM / 1Kb RAM Estática
○ 10.000 ciclos na Flash e 100.000 na EEPROM
○ 2 contadores / temporizadores de 8bits
○ 1 contador / temporizador de 16bits
○ 1 temporizador de tempo real com clock a parte
○ 14 portas digitais
○ 6 portas analógicas

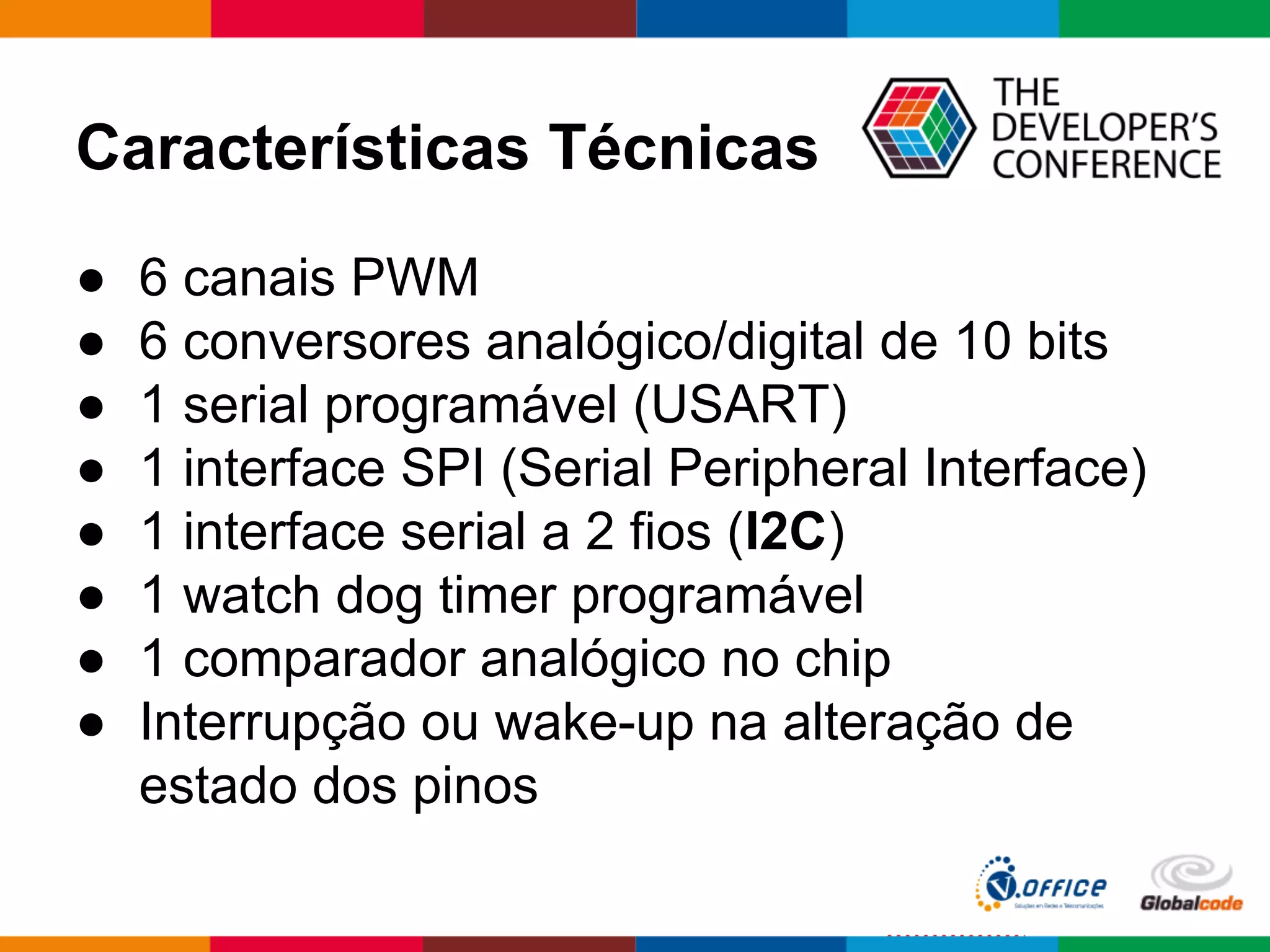

11. Características Técnicas
● 6 canais PWM
● 6 conversores analógico/digital de 10 bits
● 1 serial programável (USART)
● 1 interface SPI (Serial Peripheral Interface)
● 1 interface serial a 2 fios (I2C)
● 1 watch dog timer programável
● 1 comparador analógico no chip
● Interrupção ou wake-up na alteração de
estado dos pinos

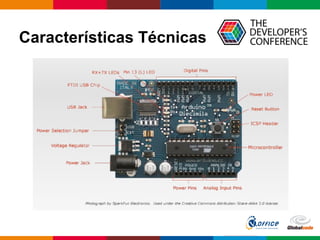

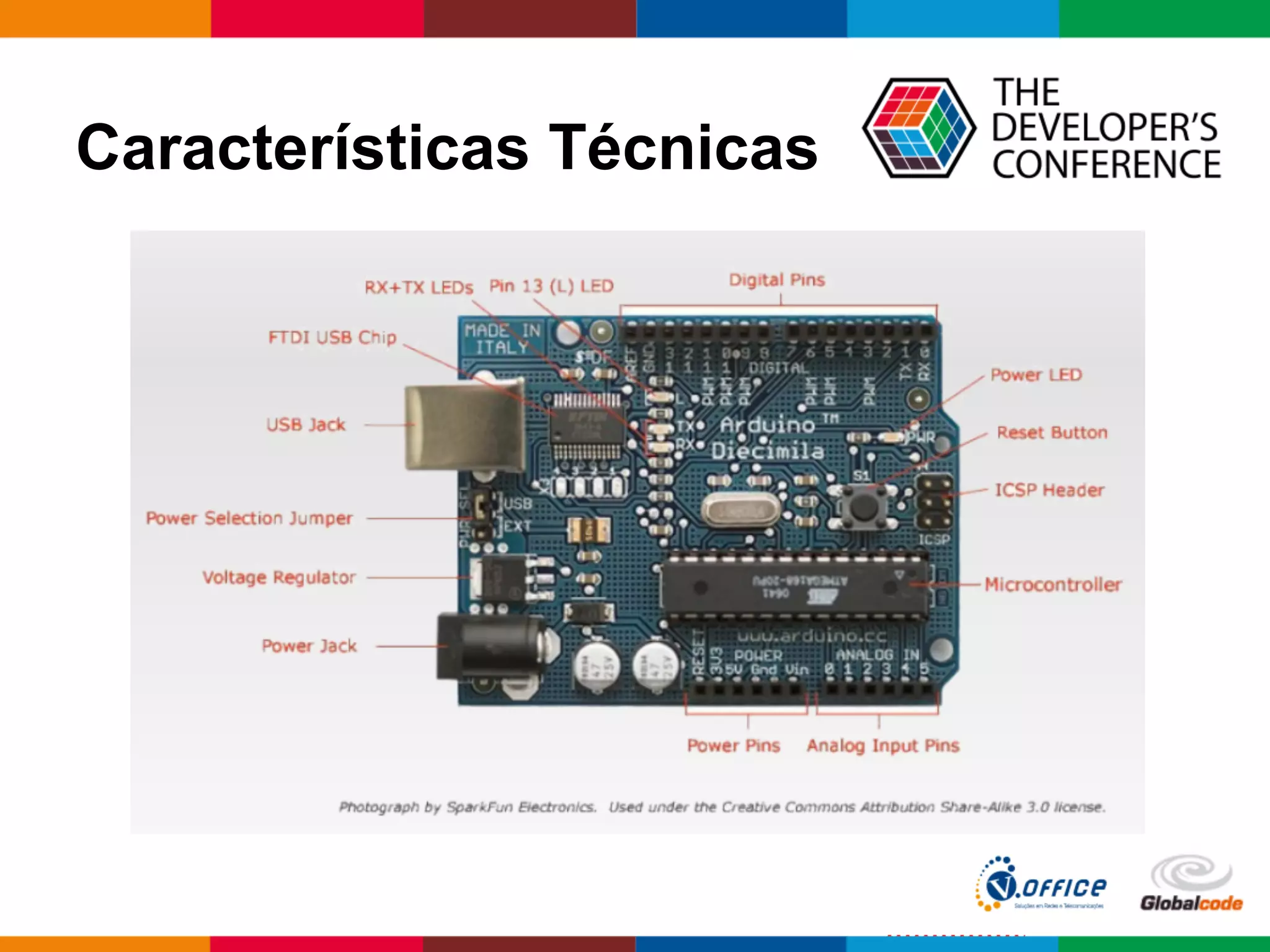

12. Características Técnicas

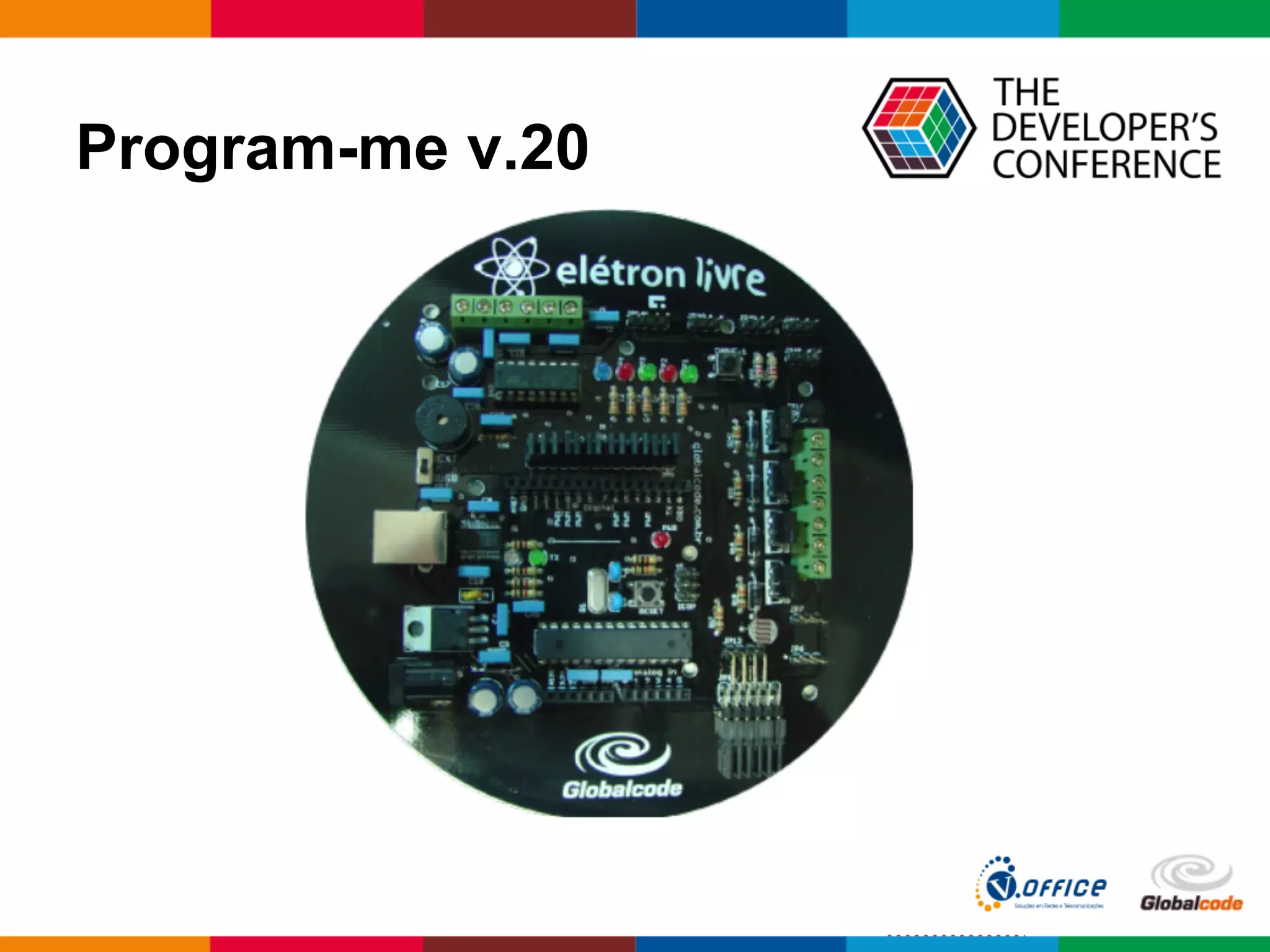

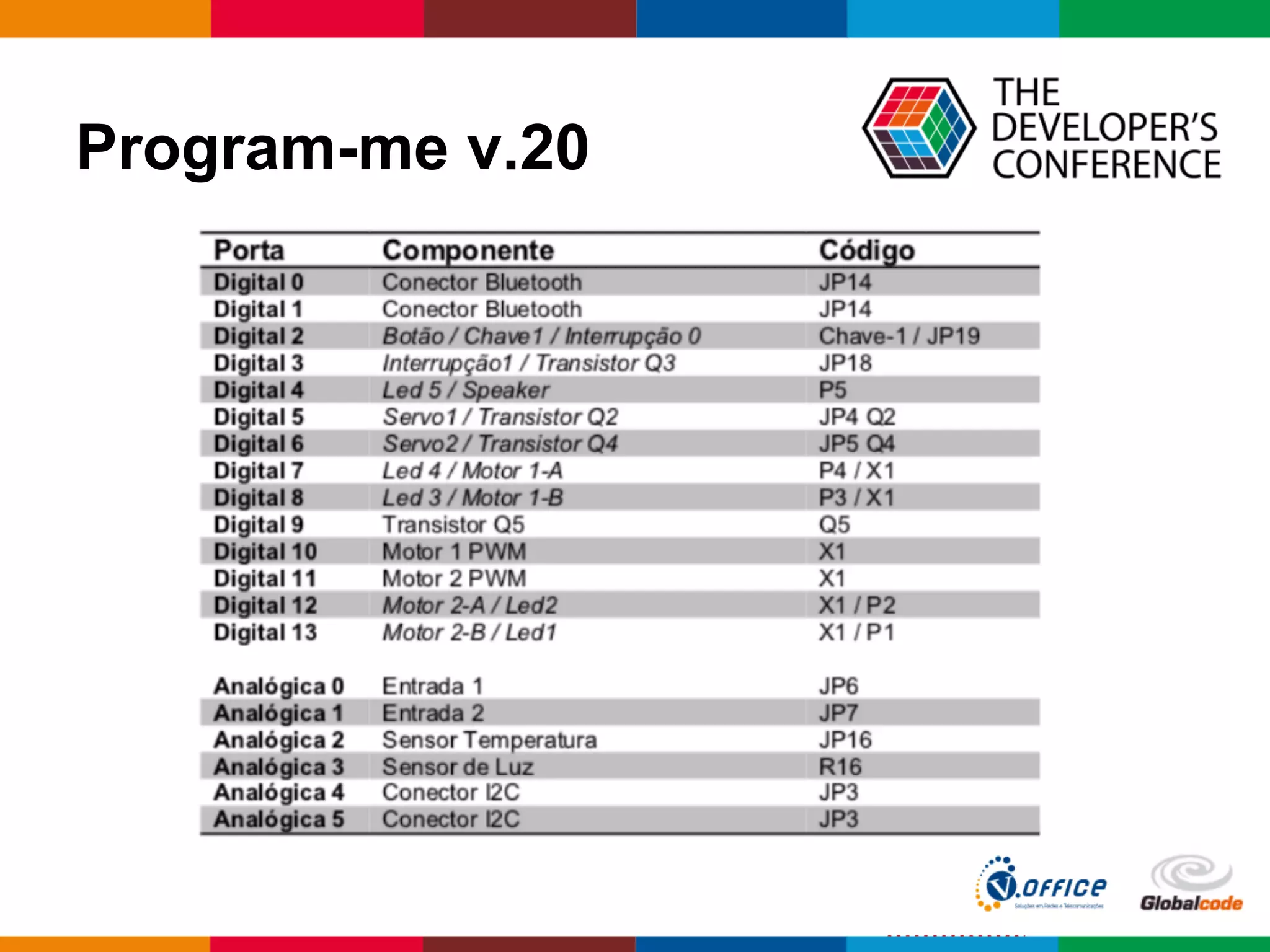

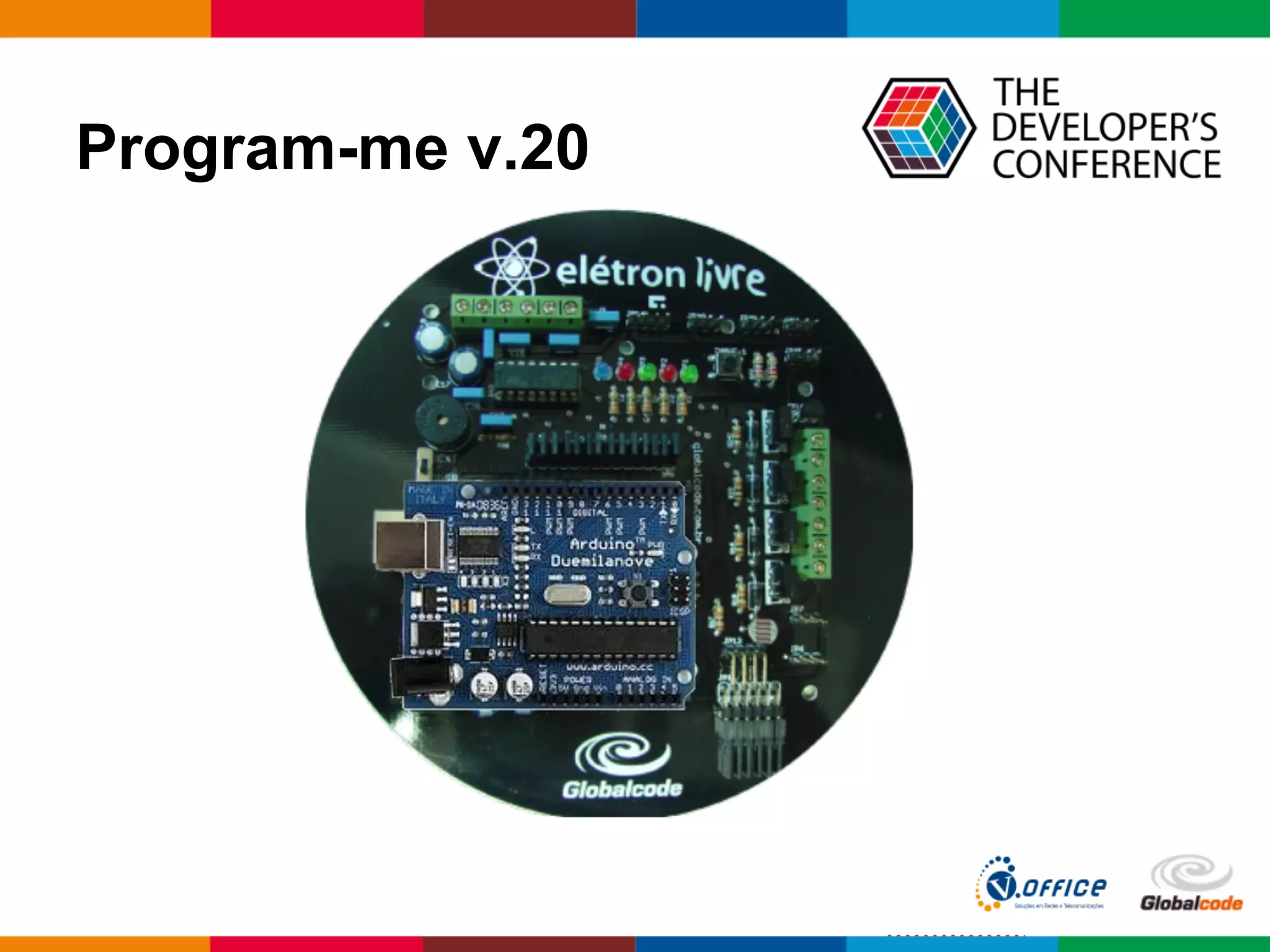

13. Program-me v.20

14. Program-me v.20

15. Program-me v.20

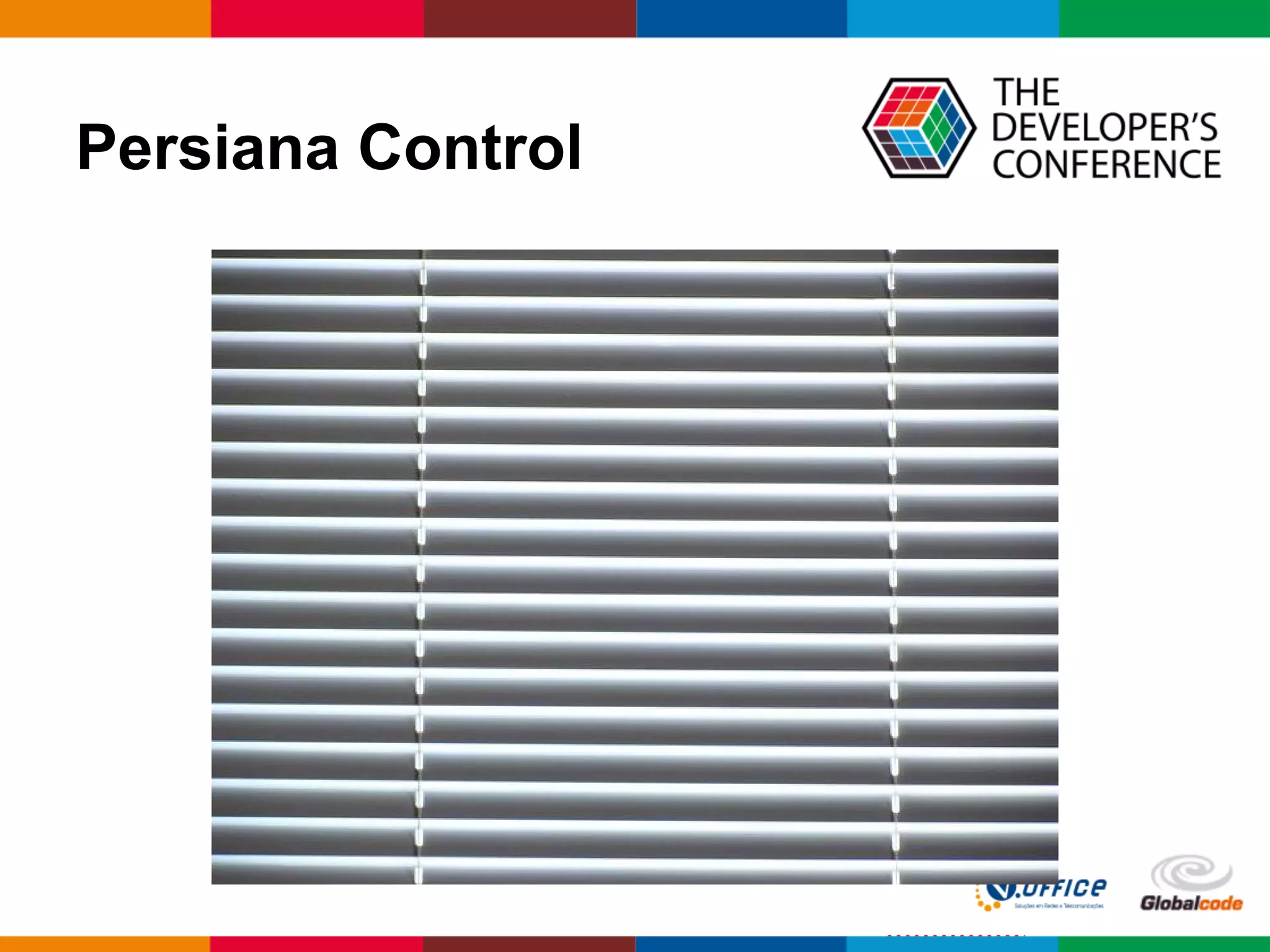

16. Persiana Control

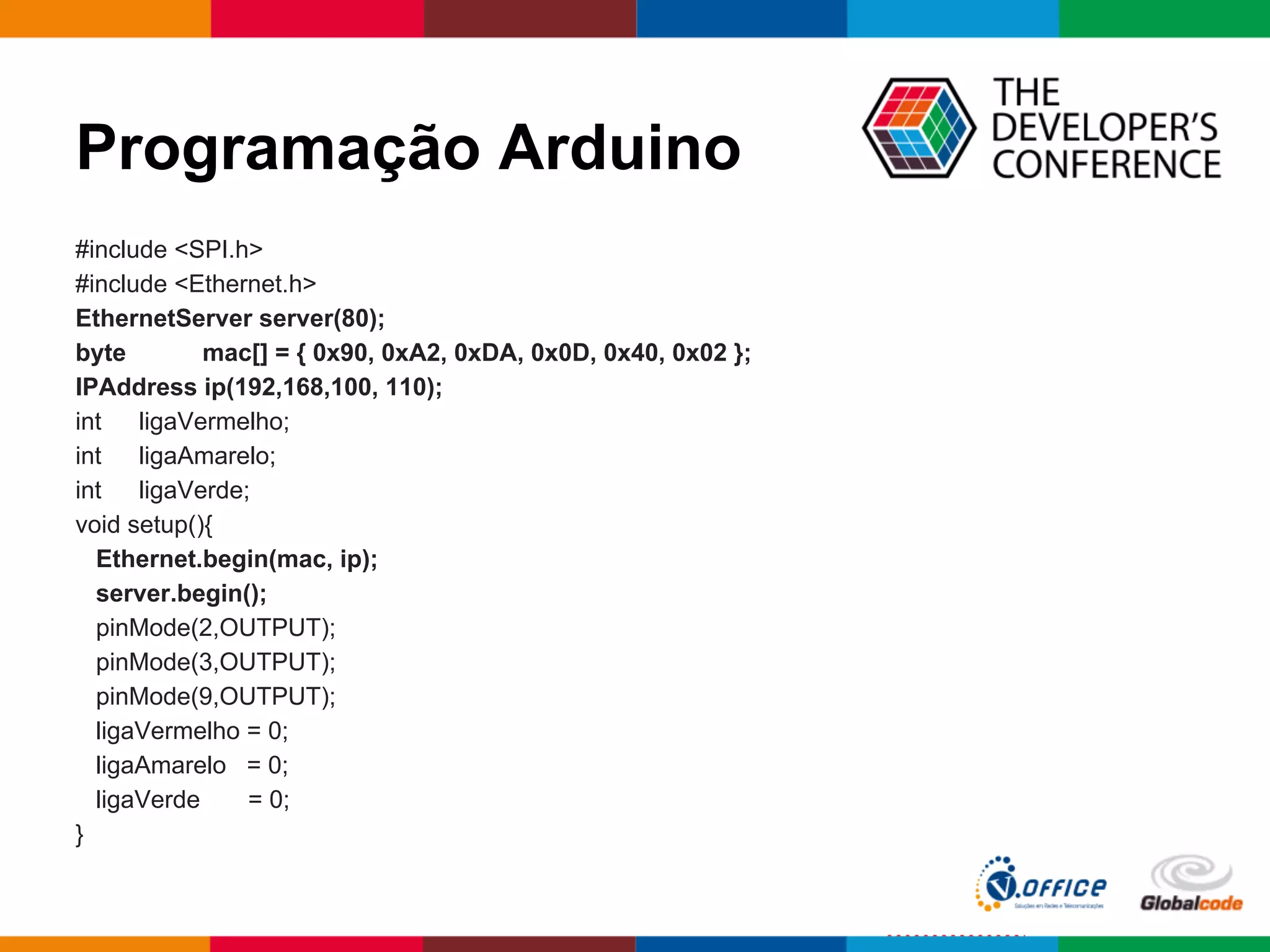

17. Programação Arduino
#include <SPI.h>
#include <Ethernet.h>
EthernetServer server(80);
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0D, 0x40, 0x02 };
IPAddress ip(192,168,100, 110);
int ligaVermelho;
int ligaAmarelo;
int ligaVerde;
void setup(){
Ethernet.begin(mac, ip);
server.begin();
pinMode(2,OUTPUT);
pinMode(3,OUTPUT);
pinMode(9,OUTPUT);
ligaVermelho = 0;
ligaAmarelo = 0;
ligaVerde = 0;
}

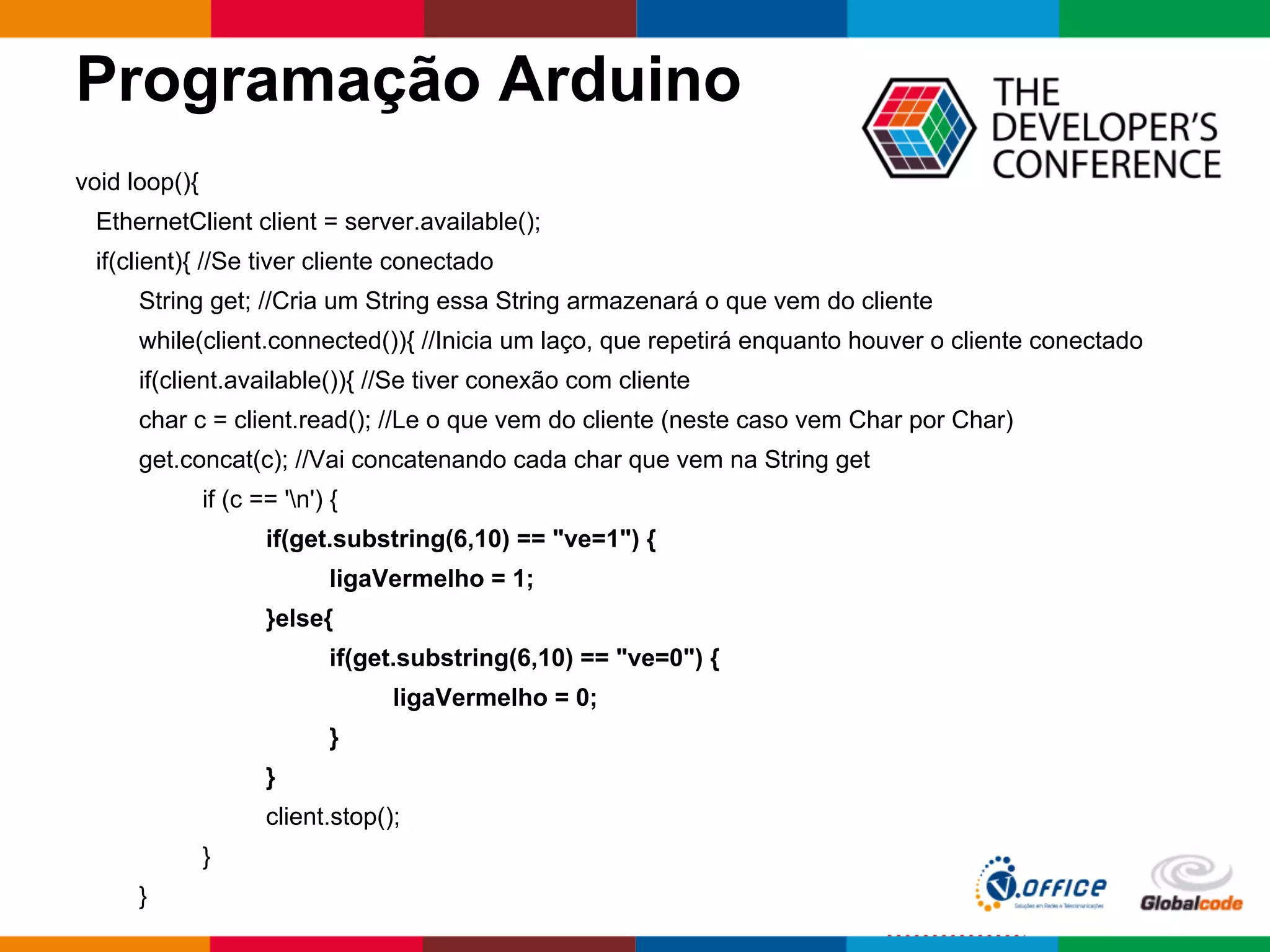

18. Programação Arduino
void loop(){
EthernetClient client = server.available();
if(client){ //Se tiver cliente conectado
String get; //Cria um String essa String armazenará o que vem do cliente
while(client.connected()){ //Inicia um laço, que repetirá enquanto houver o cliente conectado
if(client.available()){ //Se tiver conexão com cliente
char c = client.read(); //Le o que vem do cliente (neste caso vem Char por Char)
get.concat(c); //Vai concatenando cada char que vem na String get
if (c == 'n') {
if(get.substring(6,10) == "ve=1") {
ligaVermelho = 1;
}else{
if(get.substring(6,10) == "ve=0") {
ligaVermelho = 0;
}
}
client.stop();
}
}

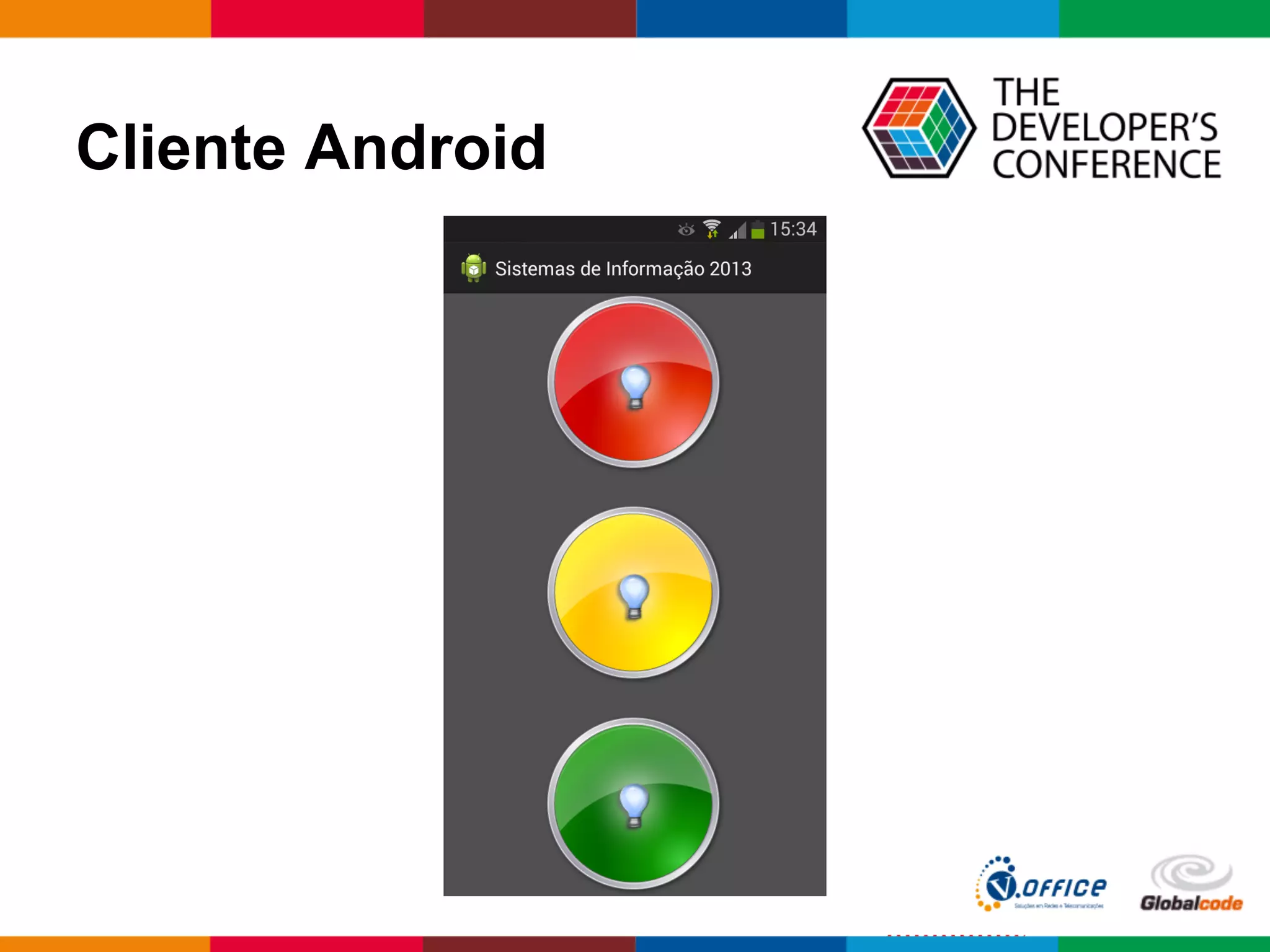

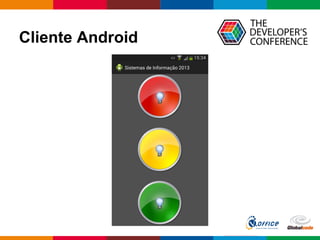

20. Cliente Android

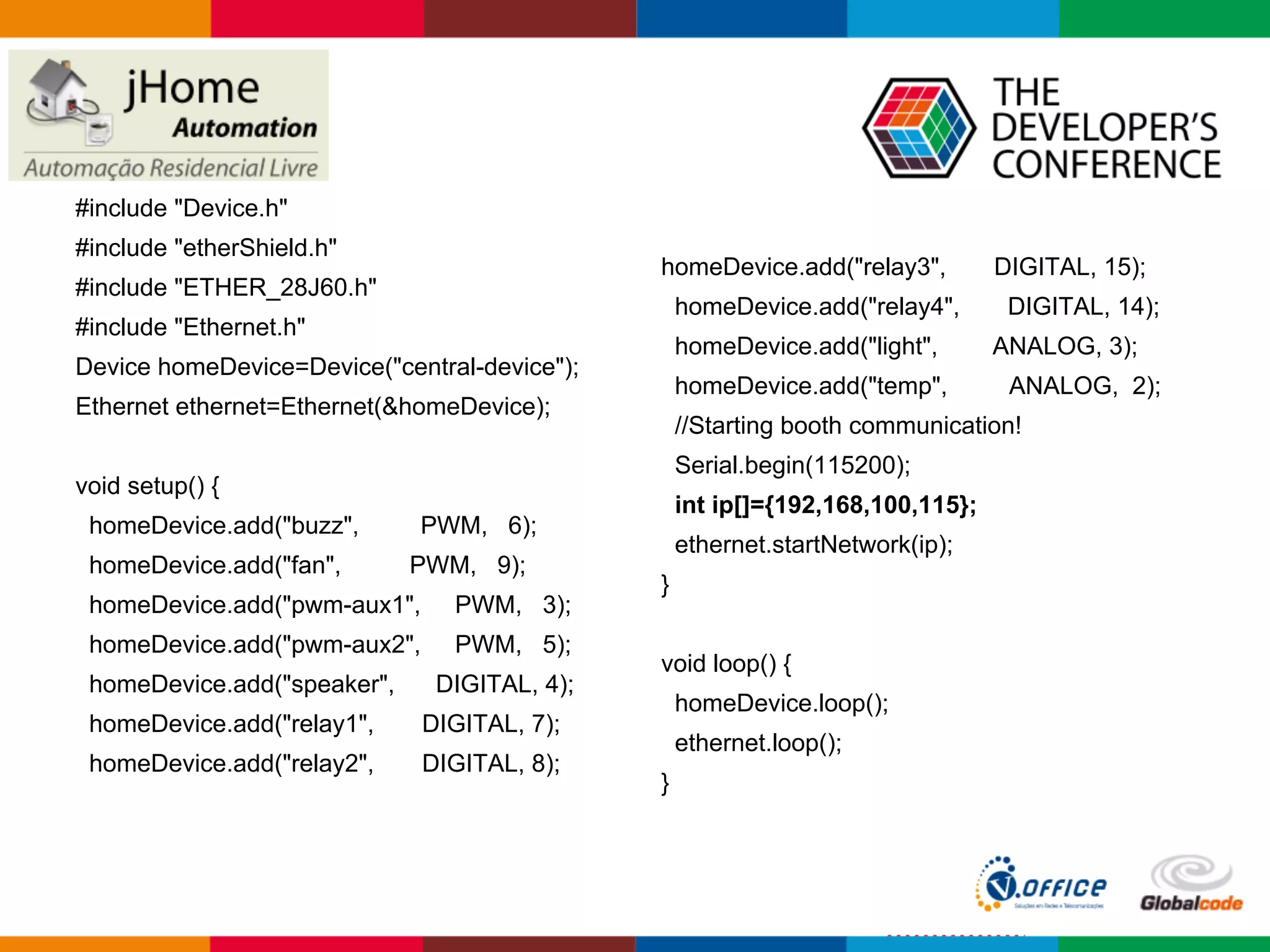

22. #include "Device.h"
#include "etherShield.h"
#include "ETHER_28J60.h"
#include "Ethernet.h"
Device homeDevice=Device("central-device");
Ethernet ethernet=Ethernet(&homeDevice);
void setup() {
homeDevice.add("buzz", PWM, 6);
homeDevice.add("fan", PWM, 9);
homeDevice.add("pwm-aux1", PWM, 3);
homeDevice.add("pwm-aux2", PWM, 5);
homeDevice.add("speaker", DIGITAL, 4);
homeDevice.add("relay1", DIGITAL, 7);
homeDevice.add("relay2", DIGITAL, 8);
homeDevice.add("relay3", DIGITAL, 15);
homeDevice.add("relay4", DIGITAL, 14);
homeDevice.add("light", ANALOG, 3);
homeDevice.add("temp", ANALOG, 2);
//Starting booth communication!
Serial.begin(115200);
int ip[]={192,168,100,115};
ethernet.startNetwork(ip);
}
void loop() {
homeDevice.loop();
ethernet.loop();
}

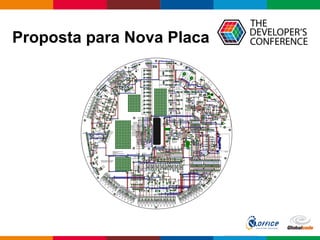

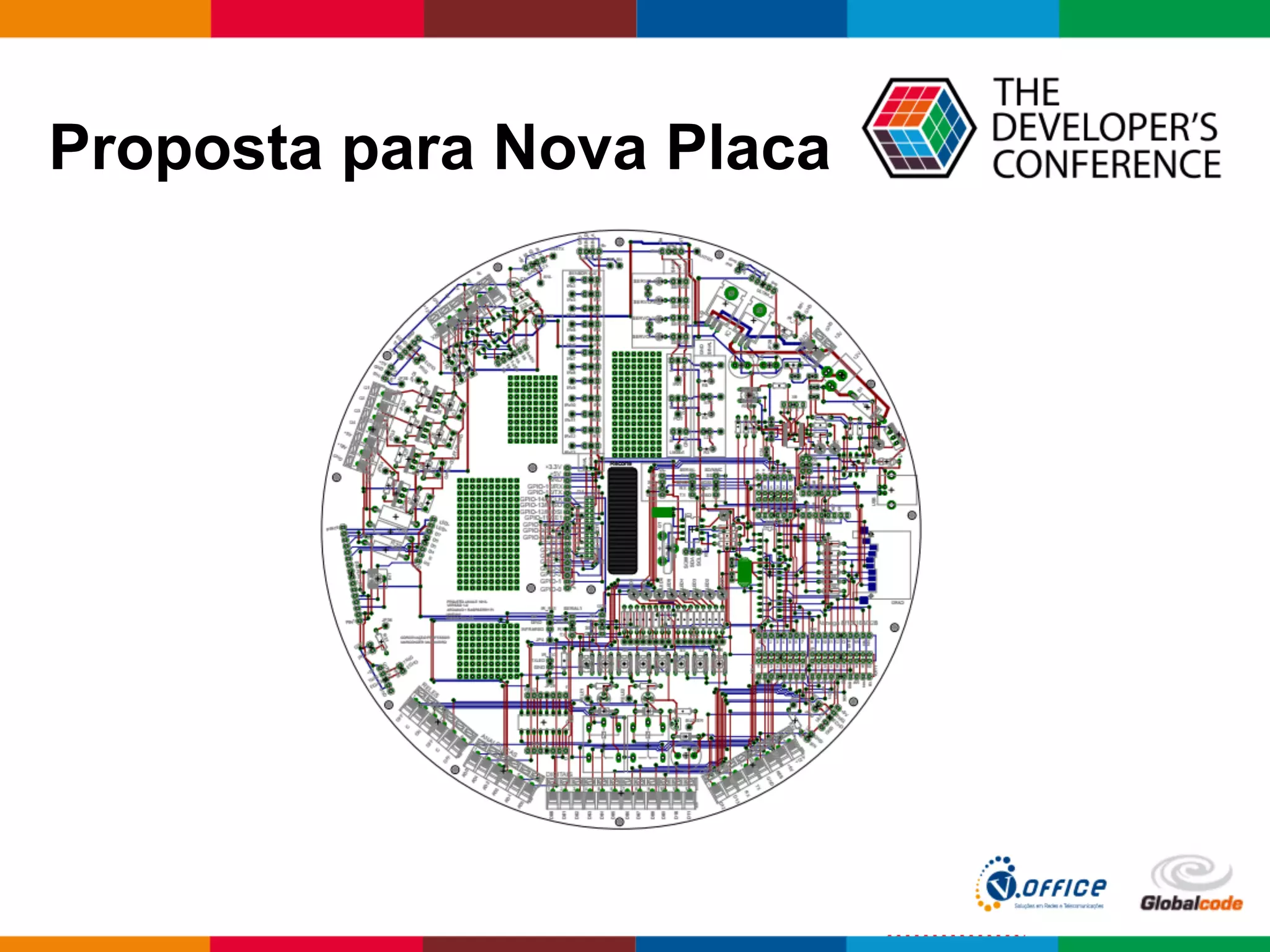

23. Proposta para Nova Placa

24. Source Code
http://goo.gl/JpogTy
http://goo.gl/w7CCkX
@vsenger
