O documento descreve os movimentos da Terra e da Lua e como eles afetam os fenômenos celestes observados, como as fases da Lua, marés e estações do ano. Explica que a Terra realiza um movimento de rotação diária e translação anual em torno do Sol, e que a combinação desses movimentos, juntamente com a órbita da Lua em torno da Terra, causam os fenômenos observados.

1. Sistema Sol-Terra-Lua R. Boczko IAG - USP 13 01 11

2. Representação do sistema Sol-Terra-Lua

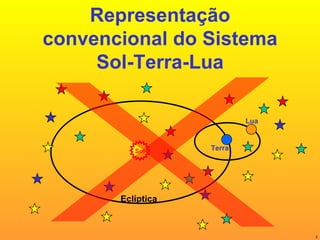

3. Representação convencional do Sistema Sol-Terra-Lua Sol Terra Eclíptica Lua

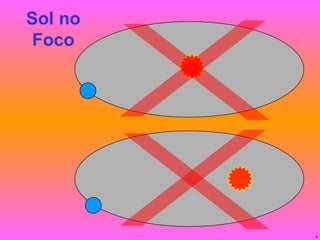

4. Sol no Foco

5. Órbita quase circular

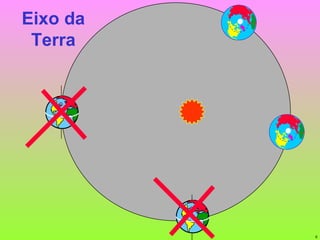

6. Eixo da Terra

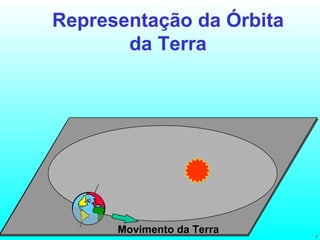

7. Representação da Órbita da Terra Movimento da Terra

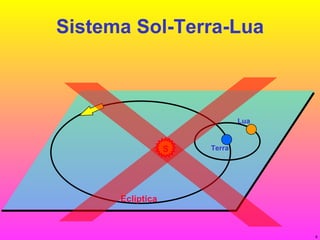

8. Sistema Sol-Terra-Lua S Terra Eclíptica Lua

9. Sistema Sol-Terra-Lua Sol Terra Eclíptica Lua Eclíptica Lua Terra 5,2 o Sol SOL Terra Lua

10. O céu diurno

11. Movimento diurno aparente do Sol Zênite PS Horizonte Nascer Ocaso Meio-dia

12. Pontos cardeais

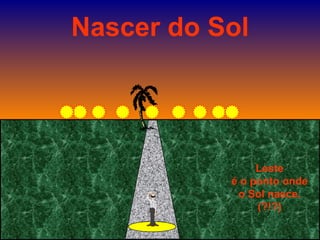

13. Nascer do Sol Leste é o ponto onde o Sol nasce. (?!?)

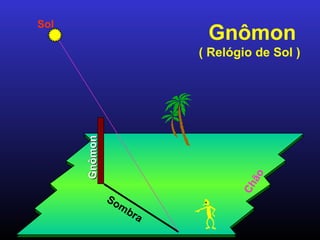

14. Gnômon ( Relógio de Sol ) Sol Chão Gnômon Sombra

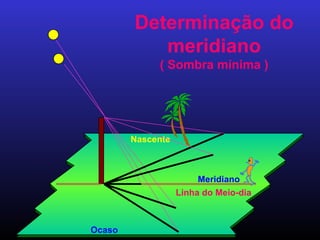

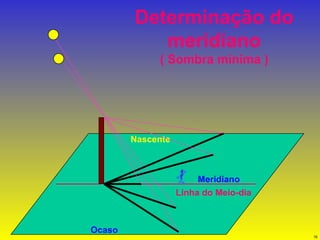

15. Determinação do meridiano ( Sombra mínima ) Nascente Ocaso Linha do Meio-dia Meridiano

16. Determinação do meridiano ( Sombra mínima ) Nascente Ocaso Linha do Meio-dia Meridiano

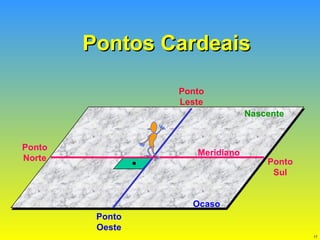

17. Pontos Cardeais Nascente Ocaso Meridiano Ponto Leste Ponto Oeste Ponto Sul Ponto Norte

18. O céu noturno

19. A Esfera Celeste

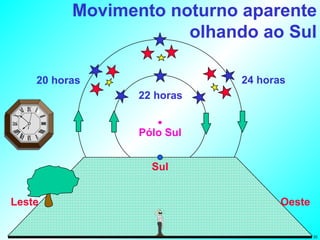

20. Movimento noturno aparente olhando ao Sul Sul Oeste Leste Pólo Sul 20 horas 22 horas 24 horas

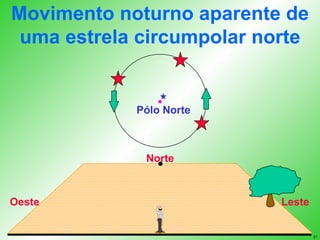

21. Movimento noturno aparente de uma estrela circumpolar norte Norte Leste Oeste Pólo Norte

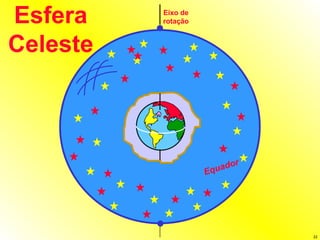

22. Esfera Celeste Eixo de rotação Equador

23. Movimento aparente da Lua no céu

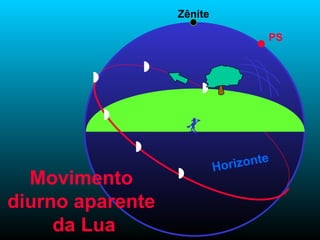

24. Movimento diurno aparente da Lua Zênite PS Horizonte

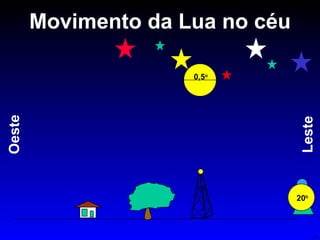

25. Movimento da Lua no céu Leste Oeste 0,5 o 20 h

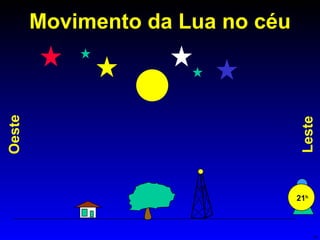

26. Movimento da Lua no céu Leste Oeste 21 h

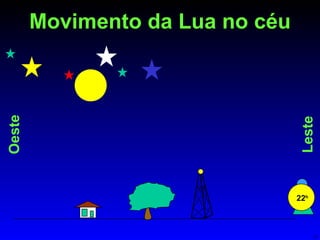

27. Movimento da Lua no céu Leste Oeste 22 h

28. Movimento da Lua no céu Leste Oeste 20h 22h 21h

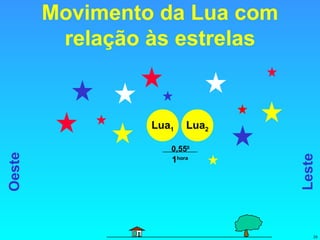

29. Movimento da Lua com relação às estrelas Lua 2 Leste Oeste Lua 1 1 hora 0,55 0

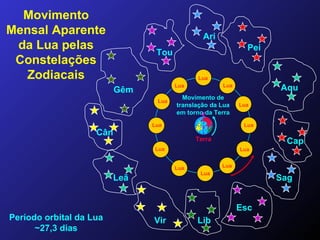

30. Movimento Mensal Aparente da Lua pelas Constelações Zodiacais Terra Lua Movimento de translação da Lua em torno da Terra Lua Lua Lua Lua Lua Lua Lua Lua Lua Lua Lua Período orbital da Lua ~27,3 dias Ari Tou Gêm Cân Leã Vir Lib Esc Sag Cap Aqu Pei

31. Fases da Lua

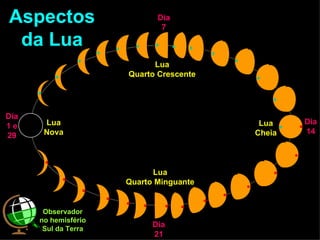

32. Aspectos da Lua Dia 1 e 29 Lua Nova Observador no hemisfério Sul da Terra Dia 7 Lua Quarto Crescente Dia 14 Lua Cheia Dia 21 Lua Quarto Minguante

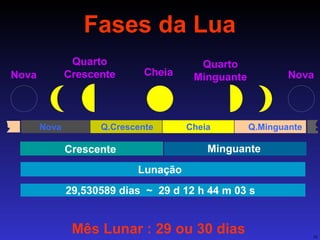

33. Fases da Lua Mês Lunar : 29 ou 30 dias Nova Cheia Q.Crescente Q.Minguante Lunação 29,530589 dias ~ 29 d 12 h 44 m 03 s Crescente Minguante Quarto Crescente Quarto Minguante Nova Nova Cheia

34. Qual o motivo das fases da Lua?

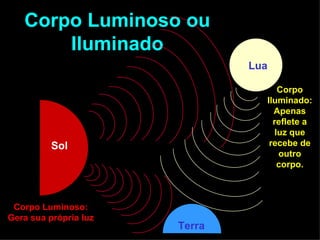

35. Corpo Luminoso ou Iluminado Sol Lua Terra Corpo Luminoso: Gera sua própria luz Corpo Iluminado: Apenas reflete a luz que recebe de outro corpo.

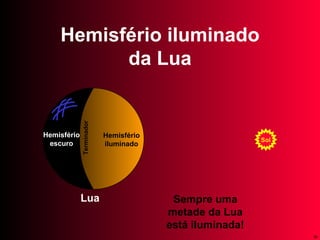

36. Hemisfério iluminado da Lua Sol Lua Sempre uma metade da Lua está iluminada! Hemisfério iluminado Hemisfério escuro Terminador

37. Motivos das fases da Lua ( Aristarco, séc. III a .C. ) Sol Lunação=29,530589 dias Lua Cheia Lua Quarto Minguante Lua Quarto Crescente Lua Nova

38. Visão da Lua Lua Quarto Crescente Hemisfério Sul Hemisfério Norte Lua Cheia Lua Quarto Minguante Lua Nova Lua Quarto Crescente No hemisfério Sul

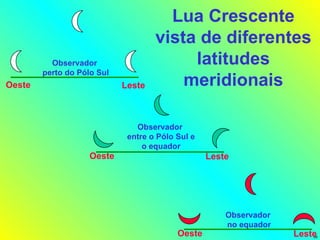

39. Lua Crescente vista de diferentes latitudes meridionais Leste Oeste Observador perto do Pólo Sul Leste Oeste Observador entre o Pólo Sul e o equador Leste Oeste Observador no equador

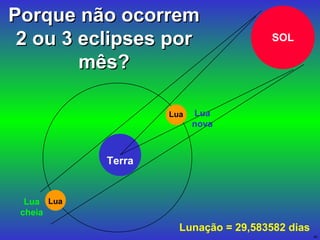

40. Porque não ocorrem 2 ou 3 eclipses por mês? SOL Terra Lua Lua Lunação = 29,583582 dias Lua nova Lua cheia

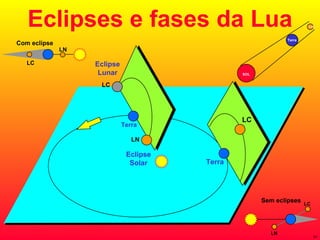

41. Eclipses e fases da Lua Eclipse Solar LN Terra LC Terra LC Eclipse Lunar LC LN Sem eclipses LC LN Com eclipse SOL Terra Lua

42. Movimento aparente do sol com relação às constelações

43. Horizonte visto no crepúsculo 1 Vir Lib

44. Horizonte visto no crepúsculo Vir Lib

45. Horizonte visto no crepúsculo Vir Lib

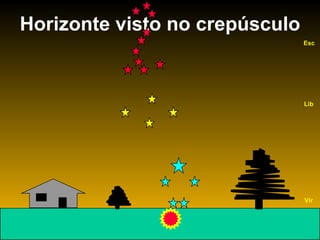

46. Horizonte visto no crepúsculo Vir Lib Esc

47. Horizonte visto no crepúsculo Vir Lib Esc

48. Horizonte visto no crepúsculo Vir Lib Esc

49. Horizonte visto no crepúsculo 2 Lib Esc

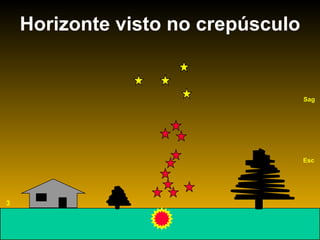

50. Horizonte visto no crepúsculo 3 Esc Sag

51. Horizonte visto no crepúsculo 4 Cap Sag

52. Horizonte visto no crepúsculo 5 Aqu Cap

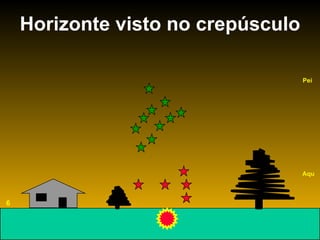

53. Horizonte visto no crepúsculo 6 Pei Aqu

54. Horizonte visto no crepúsculo 7 Ári Pei

55. Horizonte visto no crepúsculo 8 Tou Ári

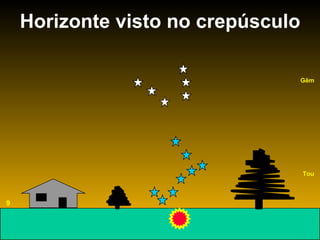

56. Horizonte visto no crepúsculo 9 Gêm Tou

57. Horizonte visto no crepúsculo 10 Cân Gêm

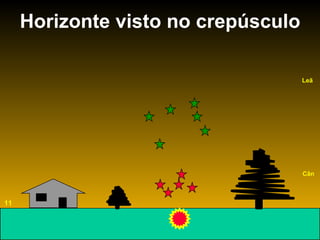

58. Horizonte visto no crepúsculo 11 Leã Cân

59. Horizonte visto no crepúsculo 12 Vir Leã

60. Horizonte visto no crepúsculo 1 Lib Vir

61. Constelações Zodiacais Terra Sol

62. Eclíptica: Trajetória anual aparente do Sol Eixo de rotação Equador   PN Eclíptica

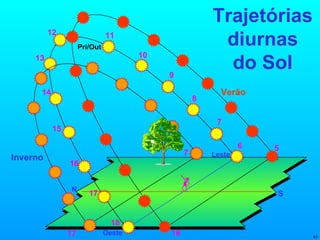

63. Trajetórias diurnas do Sol 6 7 9 10 8 11 12 13 14 15 16 17 18 Leste Oeste N S Pri/Out Inverno 17 7 Verão 19 5

64. Translação da Terra

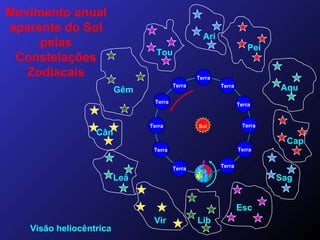

65. Movimento anual aparente do Sol pelas Constelações Zodiacais Sol Visão heliocêntrica Ari Tou Gêm Cân Leã Vir Lib Esc Sag Cap Aqu Pei Terra Terra Terra Terra Terra Terra Terra Terra Terra Terra Terra

66. Motivo das Estações do Ano

67. Órbita da Terra em torno do Sol Eclíptica Sol

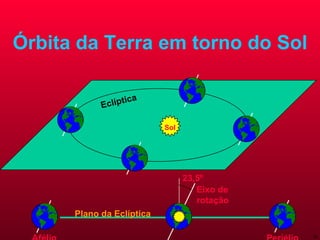

68. Órbita da Terra em torno do Sol Eclíptica Sol 23,5º Eixo de rotação Plano da Eclíptica Periélio Afélio

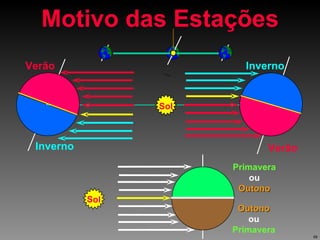

69. Motivo das Estações Verão Sol Inverno Verão Inverno Primavera ou Outono Outono ou Primavera Sol

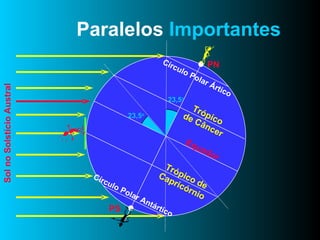

70. Paralelos Importantes Equador Trópico de Câncer Trópico de Capricórnio Círculo Polar Ártico Círculo Polar Antártico 23,5 o 23,5 o PN PS Sol no Solstício Austral

71. Quantos movimentos tem a Terra? Só UM ...! O movimento que a Terra tem...!

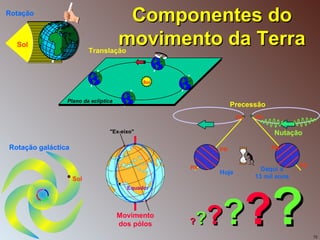

72. Componentes do movimento da Terra ? ? ? ? ? ? Sol Rotação Sol Plano da eclíptica Translação PN PN PS Daqui a 13 mil anos PN PN PS Hoje Precessão Nutação Sol Rotação galáctica Movimento dos pólos Equador "Ex-eixo"

73. Rotação da Terra

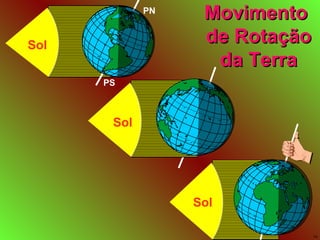

74. Movimento de Rotação da Terra Sol PN PS Sol Sol

75. AstroBobagem O período de rotação da Terra é de 24 horas

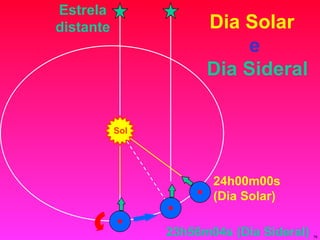

76. Dia Solar e Dia Sideral Estrela distante Sol 23h56m04s (Dia Sideral) 24h00m00s (Dia Solar)

77. A Terra está “parando” de girar! Causa: marés

78. Observando a maré

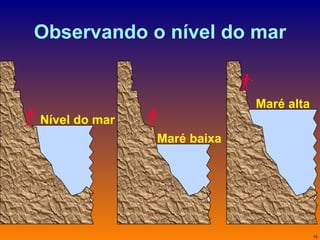

79. Observando o nível do mar Nível do mar Maré baixa Maré alta

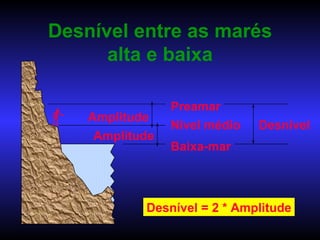

80. Desnível entre as marés alta e baixa Baixa-mar Preamar Desnível Nível médio Amplitude Amplitude Desnível = 2 * Amplitude

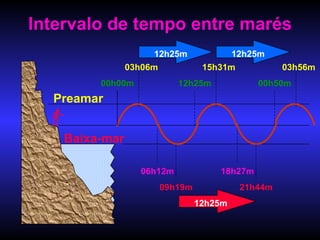

81. Intervalo de tempo entre marés Baixa-mar Preamar 00h00m 03h06m 06h12m 09h19m 12h25m 15h31m 00h50m 03h56m 18h27m 21h44m 12h25m 12h25m 12h25m

82. Períodos envolvidos com a maré

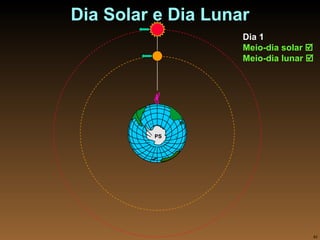

83. Dia Solar e Dia Lunar Dia 1 Meio-dia solar  Meio-dia lunar  PS

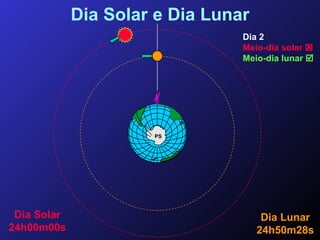

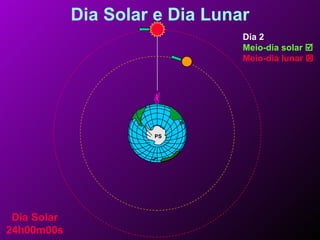

84. Dia Solar e Dia Lunar Dia Solar 24h00m00s Dia 2 Meio-dia solar  Meio-dia lunar  PS

85. Dia Solar e Dia Lunar Dia Solar 24h00m00s Dia Lunar 24h50m28s Dia 2 Meio-dia solar  Meio-dia lunar  PS

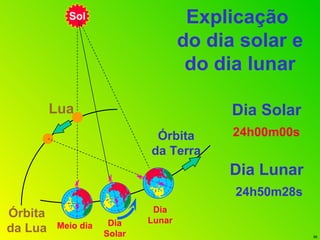

86. Dia Solar 24h00m00s Dia Lunar 24h50m28s Meio dia Sol Lua Órbita da Lua Órbita da Terra Explicação do dia solar e do dia lunar Dia Solar Dia Lunar

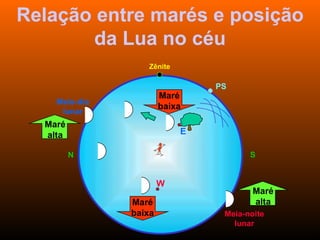

87. Relação entre marés e posição da Lua no céu Zênite Meio-dia lunar PS N S E W Meia-noite lunar Maré alta Maré alta Maré baixa Maré baixa

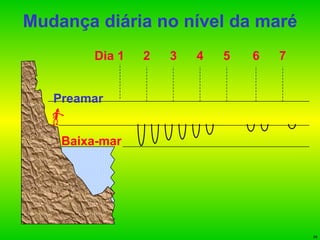

88. Mudança diária no nível da maré Baixa-mar Preamar Dia 1 2 3 4 5 6 7

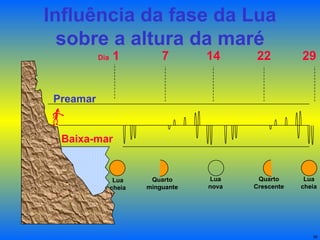

89. Influência da fase da Lua sobre a altura da maré Baixa-mar Preamar Dia 1 7 14 22 29 Lua cheia Lua nova Quarto minguante Quarto Crescente Lua cheia

90. Causa da maré

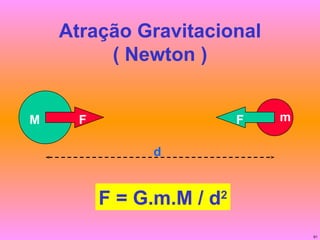

91. Atração Gravitacional ( Newton ) F F d M m F = G.m.M / d 2

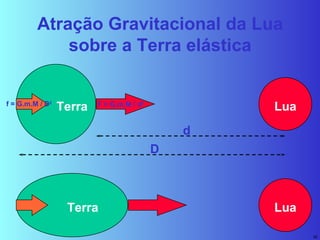

92. Atração Gravitacional da Lua sobre a Terra elástica Terra Lua d F = G.m.M / d 2 D f = G.m.M / D 2 Lua Terra

93. Forças causadoras das Marés P C D F = G.M.m/d 2 F P F C F D M

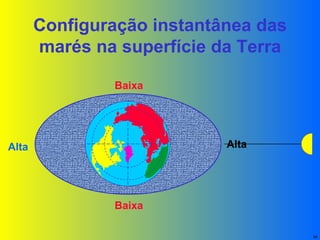

94. Configuração instantânea das marés na superfície da Terra Alta Baixa Alta Baixa

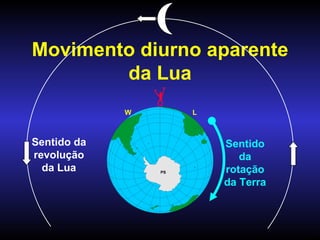

95. Movimento diurno aparente da Lua PS Sentido da rotação da Terra Sentido da revolução da Lua L W

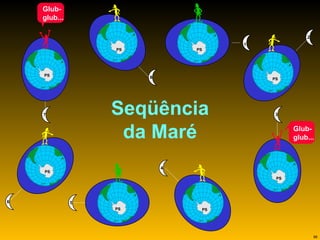

96. Seqüência da Maré 1 PS 2 PS 3 Glub- glub... PS 4 PS 5 PS 6 PS Glub- glub... 7 PS 8 PS

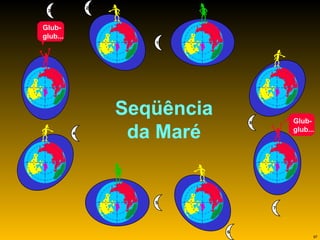

97. Seqüência da Maré 1 2 Glub- glub... 3 4 5 6 Glub- glub... 7 8

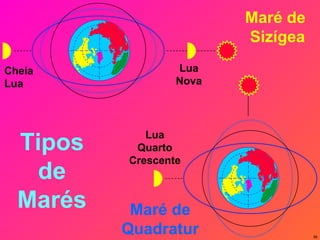

98. Tipos de Marés Lua Nova Cheia Lua Maré de Sizígea Lua Quarto Crescente Maré de Quadratura

99. Marés marítimas e... Marés Terrestres !

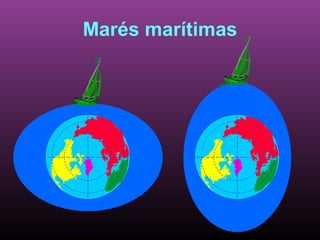

100. Marés marítimas

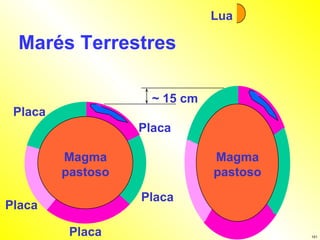

101. Marés Terrestres Magma pastoso Placa Placa Placa Placa Placa Lua ~ 15 cm Magma pastoso

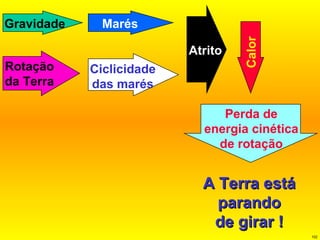

102. A Terra está parando de girar ! Gravidade Marés Rotação da Terra Ciclicidade das marés Atrito Calor Perda de energia cinética de rotação

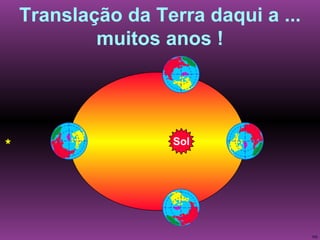

103. Translação da Terra daqui a ... muitos anos ! Sol

104. Translação atual da Lua Sol

105. AstroBobagem A Lua não possui movimento de rotação.

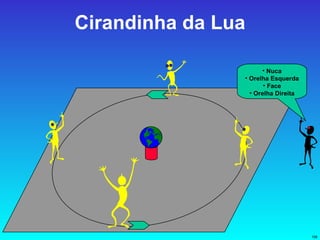

106. Cirandinha da Lua Nuca Orelha Esquerda Face Orelha Direita

107. Precessão

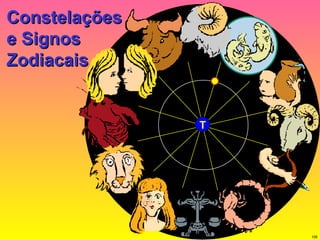

108. Constelações e Signos Zodiacais T

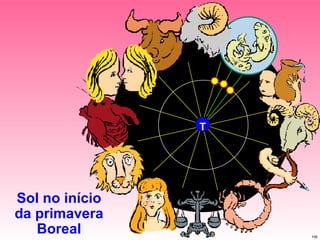

109. Sol no início da primavera Boreal T

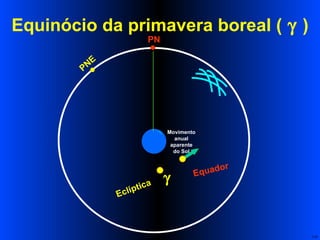

110. Equinócio da primavera boreal (  ) Equador Eclíptica PN PNE  Movimento anual aparente do Sol

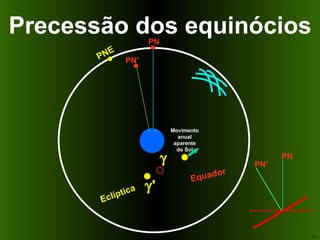

111. Precessão dos equinócios Equador Eclíptica PN PNE   ' PN' Movimento anual aparente do Sol PN PN'

112. Defasagem entre Constelações e Signos Zodiacais T Ari Tou Gêm Cân Leã Vir Lib Esc Sag Cap Aqu Pei

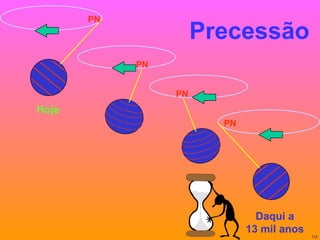

113. Precessão PN Hoje PN PN PN Daqui a 13 mil anos

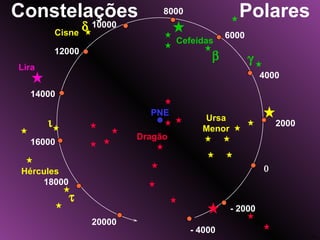

114. Constelações Polares 2000 Dragão Ursa Menor PNE  - 2000 - 4000 4000 6000 8000 Cefeidas   10000 12000 14000 Cisne Lira  16000 18000 20000 Hércules  

115. Efeitos da precessão sobre as estações do ano Sol Inverno Austral Verão Austral Dez Jun Atualidade Sol Inverno Austral Verão Austral Dez Jun Daqui a 13.000 anos

116. Nutação

117. Nutação PN PNE

118. Movimento dos Pólos

119. Movimento dos pólos X (m ) Y (m) X Y 5 10 15 20 5 10 15 -5 1991 1992 1993

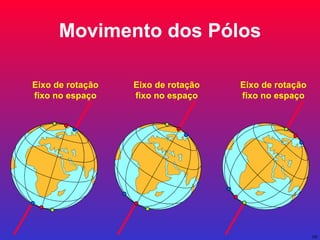

120. Movimento dos Pólos Eixo de rotação fixo no espaço Eixo de rotação fixo no espaço Eixo de rotação fixo no espaço

121. Rotação Galáctica

122. Nossa Galáxia Sol Cerca de 100 bilhões de estrelas Sol

123. Movimento Galáctico Nossa Galáxia Sol Período: 250 milhões de anos

124. Outros movimentos ?

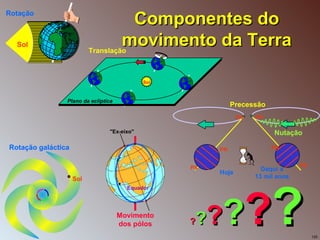

125. Componentes do movimento da Terra ? ? ? ? ? ? Sol Rotação Sol Plano da eclíptica Translação PN PN PS Daqui a 13 mil anos PN PN PS Hoje Precessão Nutação Sol Rotação galáctica Movimento dos pólos Equador "Ex-eixo"

126. Fim R. Boczko
