Projeto de Graduação em Design (TCC) - Roteiro

Roteiro
Projeto de Graduação em Design

LABDI – Laboratório de Gestão e Métodos em Design Industrial
UFRJ – EBA / Departamento de Desenho Industrial
Prof. Valdir Soares / DSc.Eng. / Designer Industrial

Projeto de Graduação

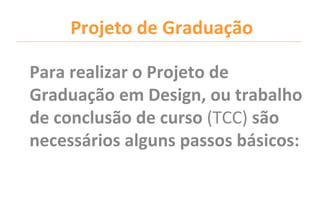

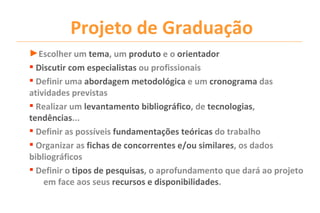

Para realizar o Projeto de
Graduação em Design, ou trabalho
de conclusão de curso (TCC) são
necessários alguns passos básicos:

►Escolher um tema, um produto e o orientador
 Discutir com especialistas ou profissionais
 Definir uma abordagem metodológica e um cronograma das
atividades previstas
 Realizar um levantamento bibliográfico, de tecnologias,
tendências...
 Definir as possíveis fundamentações teóricas do trabalho
 Organizar as fichas de concorrentes e/ou similares, os dados
bibliográficos
 Definir o tipos de pesquisas, o aprofundamento que dará ao projeto
em face aos seus recursos e disponibilidades.

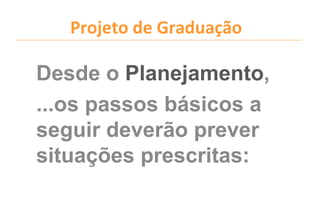

Desde o Planejamento,
...os passos básicos a
seguir deverão prever
situações prescritas:

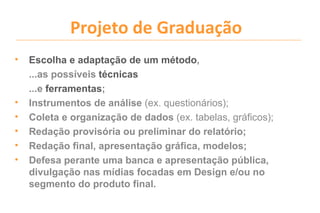

• Escolha e adaptação de um método,
...as possíveis técnicas
...e ferramentas;
• Instrumentos de análise (ex. questionários);
• Coleta e organização de dados (ex. tabelas, gráficos);
• Redação provisória ou preliminar do relatório;
• Redação final, apresentação gráfica, modelos;
• Defesa perante uma banca e apresentação pública,
divulgação nas mídias focadas em Design e/ou no
segmento do produto final.


A elaboração do projeto,
...identificada a necessidade e/
ou demanda, inicia-se a
exploração das várias maneiras
ou métodos existentes para
abordagem do problema...
O erro básico é confiar apenas
na intuição...o amor a primeira
vista e pela primeira idéia.

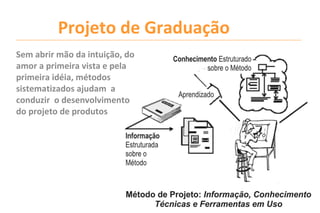

Sem abrir mão da intuição, do
amor a primeira vista e pela
primeira idéia, métodos
sistematizados ajudam a
conduzir o desenvolvimento
do projeto de produtos

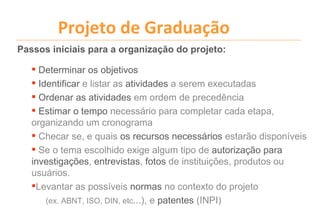

Passos iniciais para a organização do projeto:

 Determinar os objetivos
 Identificar e listar as atividades a serem executadas
 Ordenar as atividades em ordem de precedência
 Estimar o tempo necessário para completar cada etapa,
organizando um cronograma
 Checar se, e quais os recursos necessários estarão disponíveis
 Se o tema escolhido exige algum tipo de autorização para
investigações, entrevistas, fotos de instituições, produtos ou
usuários.
Levantar as possíveis normas no contexto do projeto
(ex. ABNT, ISO, DIN, etc...), e patentes (INPI)

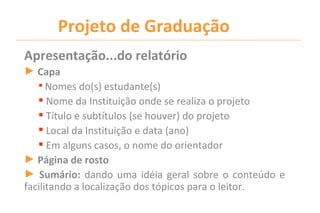

Apresentação...do relatório
► Capa
 Nomes do(s) estudante(s)
 Nome da Instituição onde se realiza o projeto
 Título e subtítulos (se houver) do projeto
 Local da Instituição e data (ano)
 Em alguns casos, o nome do orientador
► Página de rosto
► Sumário: dando uma idéia geral sobre o conteúdo e
facilitando a localização dos tópicos para o leitor.

Apresentação oral, defesa do projeto

• Introdução: indica aspectos básicos do projeto dando
uma idéia geral do conteúdo do texto completo;
• Justificativa da escolha: é a expressão do(s) futuro(s)
designer(s) sobre os motivos que justificam o projeto.
É , em síntese,“vender o peixe”, constituindo-se como
parte importante para aceitação do projeto.
Deve contemplar a importância ou relevância do tema,
o interesse da comunidade humana, social, produtiva,
científica ou acadêmica.

Justificativa da escolha...pistas para o que deve
enfatizar:
 O conhecimento teórico do designer, sua criatividade e capacidade
de convencimento, assim como a argumentação.
 O estágio em que se encontra a tecnologia e as teorias e/ou
tecnologias de sustentação ao tema escolhido;
 Contribuições que os resultados do projeto trarão para o processo
produtivo demandado, o público alvo previsto e local, regional
ou nacional;
 Possibilidade de descoberta de soluções para aplicações mais
gerais ou particulares. Resolução de pontos obscuros.

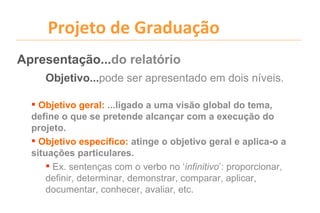

Objetivo...pode ser apresentado em dois níveis.

 Objetivo geral: ...ligado a uma visão global do tema,
define o que se pretende alcançar com a execução do
projeto.
 Objetivo específico: atinge o objetivo geral e aplica-o a
situações particulares.
 Ex. sentenças com o verbo no ‘infinitivo’: proporcionar,
definir, determinar, demonstrar, comparar, aplicar,
documentar, conhecer, avaliar, etc.

Revisão de Literatura ou Teorias de Base
Importância...nenhum projeto começa do zero, sem
um mínimo de investigação.

 Levantamento e revisão em fontes documentais ou
bibliográficas, procurando conhecer soluções, produtos ou
pesquisas semelhantes, duplicadas ou já suficientemente
exploradas.
 Fundamenta o projeto, dando sustentação teórica.
 Procura: em dicionários, livros, anais, artigos de revistas e
periódicos especializados, internet, catálogo de
fabricantes/fornecedores.
 Permite a reflexão crítica e possibilitando uma visão geral do
tema.

Literatura e Teorias de Base...não faltam!
00. 6a-tr.irpa

TEORIA c PRÁTICA PROOUCT OESIGN
do ANO OEV El OPMENT
DESIGN INDUSTRIA L

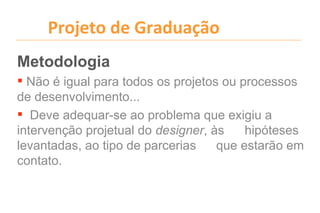

Metodologia
 Não é igual para todos os projetos ou processos
de desenvolvimento...
 Deve adequar-se ao problema que exigiu a
intervenção projetual do designer, às hipóteses
levantadas, ao tipo de parcerias que estarão em
contato.

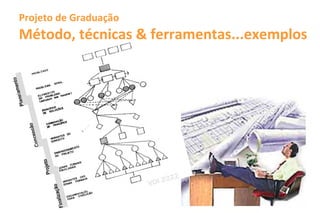

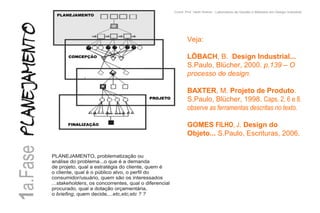

Método, técnicas & ferramentas...exemplos

Veja:

LÖBACH, B. Design Industrial...
S.Paulo, Blücher, 2000. p.139 – O
processo de design.

BAXTER, M. Projeto de Produto.
S.Paulo, Blücher, 1998. Caps. 2, 6 e 8.
observe as ferramentas descritas no texto.

GOMES FILHO, J. Design do
Objeto... S.Paulo, Escrituras, 2006.

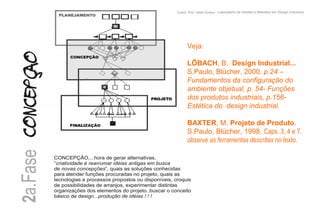

Veja:

S.Paulo, Blücher, 2000. p.24 –
Fundamentos da configuração do
ambiente objetual, p. 54- Funções
dos produtos industriais, p.156-
Estética do design industrial.

S.Paulo, Blücher, 1998. Caps. 3, 4 e 7.

Veja:

S.Paulo, Blücher, 2000. p.24 –
Fundamentos da configuração do
ambiente objetual, p. 54- Funções
dos produtos industriais, p.156-
Estética do design industrial.

S.Paulo, Blücher, 1998. Caps. 7 e 9.

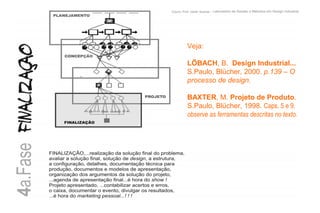

Veja:

S.Paulo, Blücher, 2000. p.139 – O
processo de design.

S.Paulo, Blücher, 1998. Caps. 5 e 9.

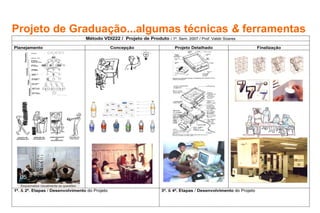

Projeto de Graduação...algumas técnicas & ferramentas
Método VDI222 I Pro'eto de Produto /1° Sem . 2007 / Prof. Valdir Soares

Plane'amento Conce Pro'eto Detalhado Finaliza ão
,
t
i
=-=-
::-=.
J =-
::-=:;- =:=..:::::::--.. _---
1.._-
. =-=
i
j :"r.x:..

c
_
li -
- A
UD

.,
I -
I

COlA I A . _ ....
_CAD _ o-.cAO

Esquematize visualmente as questões
1". & 2". Etapas / Desenvolvimento do Projeto 3". & 4". Etapas / Desenvolvimento do Projeto

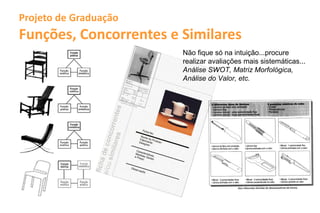

Funções, Concorrentes e Similares
Não fique só na intuição...procure
realizar avaliações mais sistemáticas...
Análise SWOT, Matriz Morfológica,
Análise do Valor, etc.

Análise Estrutural...árvore estrutural
Cap

Nec1c

Label
BASIC ST RUCTV RI;
..
• " - RES
OUANTIf iEDST RUCTU _

V.'I.•• ion o f r.l'ati •• arrangement

BdSti--

.~n ~
,. em
, ~~-
.
. . llJQ . .
iO _
2.2.-1 __ .
-2-

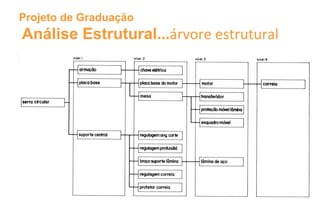

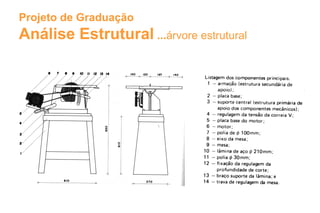

Análise Estrutural ...árvore estrutural

Análise Estrutural...árvore estrutural

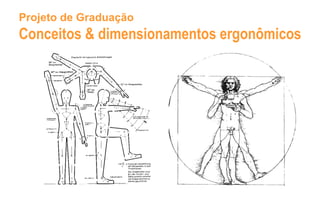

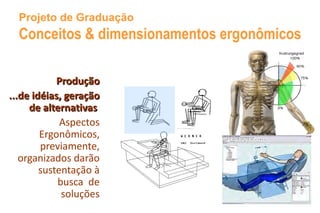

Conceitos & dimensionamentos ergonômicos

Conceitos & dimensionamentos ergonômicos

Produção
...de idéias, geração
de alternativas
Aspectos
Ergonômicos,
previamente,
organizados darão
sustentação à
busca de
soluções

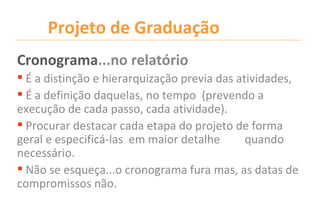

Cronograma...no relatório
 É a distinção e hierarquização previa das atividades,
 É a definição daquelas, no tempo (prevendo a
execução de cada passo, cada atividade).
 Procurar destacar cada etapa do projeto de forma
geral e especificá-las em maior detalhe quando
necessário.
 Não se esqueça...o cronograma fura mas, as datas de
compromissos não.

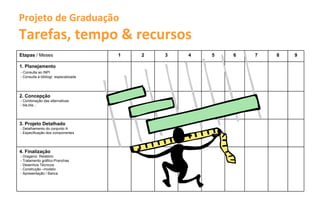

Tarefas, tempo & recursos
Etapas / Meses 1 2 3 4 5 6 7 8 9

1. Planejamento
- Consulta ao INPI
- Consulta à bibliogr. especializada

2. Concepção
- Combinação das alternativas
- bla,bla...

3. Projeto Detalhado
- Detalhamento do conjunto A
- Especificação dos componentes

4. Finalização
- Oraganiz. Relatório
- Tratamento gráfico-Pranchas
- Desenhos Técnicos
- Construção –modelo
- Apresentação / Banca

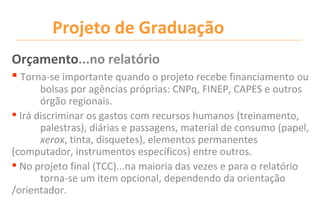

Orçamento...no relatório
 Torna-se importante quando o projeto recebe financiamento ou
bolsas por agências próprias: CNPq, FINEP, CAPES e outros
órgão regionais.
 Irá discriminar os gastos com recursos humanos (treinamento,
palestras), diárias e passagens, material de consumo (papel,
xerox, tinta, disquetes), elementos permanentes
(computador, instrumentos específicos) entre outros.
 No projeto final (TCC)...na maioria das vezes e para o relatório
torna-se um item opcional, dependendo da orientação
/orientador.

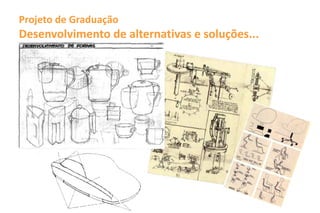

Desenvolvimento de alternativas e soluções...

Desenvolvimento de soluções...
t-l<>t-f'bf-1'''I'ITõl-'-~
~1Of'101Z-!

p......., ..,-
-P1b l11z..t>f-,"",S1
v.I'iI-! <cN." J
No ptloplA"(
~l'-r"P.o .

1'i1"f(~

<::t~~""""~J
1<-t>f>ó~'1
(<O"f'l-f11"ASEof
~~~~jv,
JA"II~

,~~)
~~ .)<.l'-Il""H'1'l
J{ Iófb"-"( lI"
~At-~~H
~""ttH
Gi-I'A1'-VIN1'l_
.~ *J>ICIIlS PMtI...'",A#tU
II'A~AçHS Q»fsnten'fMlS
UGf/H/)t) O MlHC'-"o H
CeHc.'~ Moc:K uP

...
-
DCIUIA'" _Tt~AIS 6 ""f)Wc..D
ClOM'ONfifTH PROTÓíI fIlO
cusro APlflRiCllUttO O ~

~~
.... -
T~"""',,- l.

or~
-
~~
~
1C,Ot-I.(..- C. I . ~

Ilustração dos desenhistas industriais do Handspring Visor totalmente montado.
CMesia de H8Ildspring Inc.

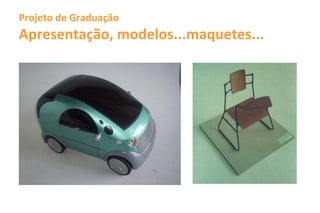

Apresentação, modelos...maquetes...

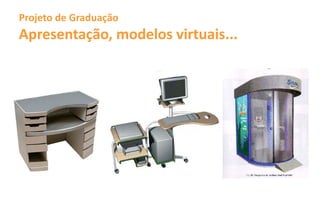

Apresentação, modelos virtuais...

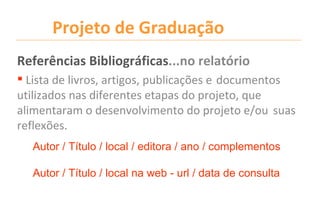

Referências Bibliográficas...no relatório
 Lista de livros, artigos, publicações e documentos
utilizados nas diferentes etapas do projeto, que
alimentaram o desenvolvimento do projeto e/ou suas
reflexões.
Autor / Título / local / editora / ano / complementos

Autor / Título / local na web - url / data de consulta

Referências Bibliográficas
...no relatório
Os autores não são entidades virtuais
...existem, são indivíduos que se
dispuseram a organizar e compartilhar seu
conhecimento de forma plural
...alguns, com afeto profundo pelo fazer
em Design, com seus discípulos e leitores.

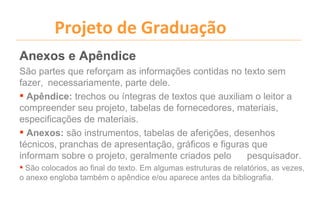

Anexos e Apêndice
São partes que reforçam as informações contidas no texto sem
fazer, necessariamente, parte dele.
 Apêndice: trechos ou íntegras de textos que auxiliam o leitor a
compreender seu projeto, tabelas de fornecedores, materiais,
especificações de materiais.
 Anexos: são instrumentos, tabelas de aferições, desenhos
técnicos, pranchas de apresentação, gráficos e figuras que
informam sobre o projeto, geralmente criados pelo pesquisador.
 São colocados ao final do texto. Em algumas estruturas de relatórios, as vezes,
o anexo engloba também o apêndice e/ou aparece antes da bibliografia.

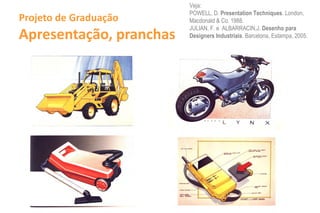

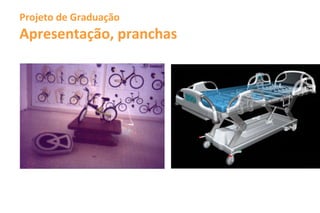

Apresentação, pranchas
As pranchas de apresentação poderão existir ou não, dependendo das exigências de
cada instituição, poderão ser elementos de apresentações virtuais, tomarem o formato
impresso de posters ou banners, acompanhando a defesa do projeto

Veja:
POWELL, D. Presentation Techniques. London,
Projeto de Graduação Macdonald & Co. 1988.

JULIAN, F. e ALBARRACIN,J. Desenho para
Designers Industriais. Barcelona, Estampa, 2005.

- - ----t---
~~ L--------=~~~j,~

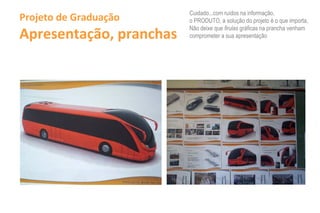

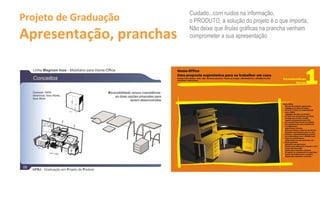

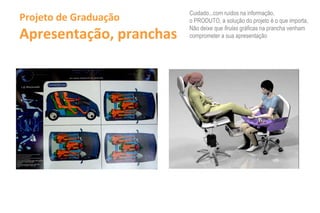

Cuidado...com ruídos na informação,
Projeto de Graduação o PRODUTO, a solução do projeto é o que importa,

Não deixe que firulas gráficas na prancha venham
comprometer a sua apresentação

/w ~ ~
.r..•••
-- ._-
'-~----I



11 ••• a.....

---_-................................_--._.-
............... .
U_ .....II ................... Ir..... ar _ _

Conceito 100% Reversibilidade versus coexistência:

,~
re versível, hora Home, as duas opções propostas para
hora Work.
serem desenvolvidas

~

UFRJ - Graduação em Projeto de Produto

Apresentação oral, defesa do projeto
Observe que, aquilo que falamos, ou mesmo mostramos visualmente, poderá ser
interpretado de maneira distinta por cada receptor...

Apresentação oral, defesa do projeto...
Pratique o seu discurso antes da defesa do projeto, não se aprofunde em detalhes, seja
sintético, objetivo e mantenha o foco nos objetivos e distinção que a sua solução estará
trazendo ao problema, a necessidade que justifica o projeto.

Observação...os equipamentos falham, o büro falha na impressão, a sala na qual será
apresentado o projeto poderá apresentar uma sobreposição de eventos...relaxe, calma !

Projeto de Graduação em Design
Mãos na massa...só depois da apresentação final
e aprovação do projeto você terá tranqüilidade
para pensar em outros desafios profissionais,
...Boa Sorte !
LABDI – Laboratório de Gestão e Métodos em Design Industrial
UFRJ – EBA / Departamento de Desenho Industrial
Prof. Valdir Soares

Projeto de Graduação em Design (TCC) - Roteiro

Mais conteúdo relacionado

Mais procurados

Semelhante a Projeto de Graduação em Design (TCC) - Roteiro

Mais de Prof.Valdir Soares

Projeto de Graduação em Design (TCC) - Roteiro
