1) O documento descreve a interface do usuário do software Revit Architecture, incluindo suas barras de ferramentas, menus, faixas de opções e outras áreas. 2) As principais áreas da interface são a barra de ferramentas de acesso rápido, a faixa de opções, a barra de opções, a área de desenho e a barra de controle da vista. 3) A interface do Revit é semelhante à de outros softwares como AutoCAD, Word e PowerPoint, com barras de ferramentas organizadas em guias que

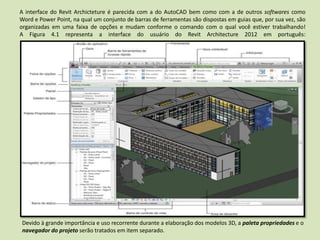

2. A interface do Revit Archicteture é parecida com a do AutoCAD bem como com a de outros softwares como
Word e Power Point, na qual um conjunto de barras de ferramentas são dispostas em guias que, por sua vez, são
organizadas em uma faixa de opções e mudam conforme o comando com o qual você estiver trabalhando!
A Figura 4.1 representa a interface do usuário do Revit Architecture 2012 em português:
Devido à grande importância e uso recorrente durante a elaboração dos modelos 3D, a paleta propriedades e o
navegador do projeto serão tratados em item separado.

3. Menu do aplicativo
O menu do aplicativo fornece acesso a ações comuns de arquivos, como Novo, Abrir e Salvar. Ele também
permite gerenciar os seus arquivos utilizando ferramentas mais avançadas, como Exportar e Publicar.
Clique em para abrir o menu do aplicativo.
Figura 4.2: Menu de aplicativos do Revit Architecture em português. Fonte: Autodesk.
Clicando em Opções, na parte inferior, é possível configurar vários itens do Revit como, por exemplo, o
intervalo para salvamento de arquivos

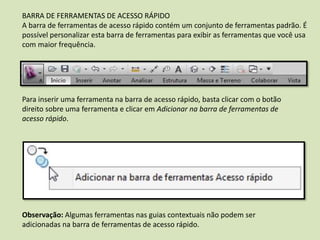

4. BARRA DE FERRAMENTAS DE ACESSO RÁPIDO
A barra de ferramentas de acesso rápido contém um conjunto de ferramentas padrão. É
possível personalizar esta barra de ferramentas para exibir as ferramentas que você usa
com maior frequência.
Para inserir uma ferramenta na barra de acesso rápido, basta clicar com o botão
direito sobre uma ferramenta e clicar em Adicionar na barra de ferramentas de
acesso rápido.
Observação: Algumas ferramentas nas guias contextuais não podem ser
adicionadas na barra de ferramentas de acesso rápido.

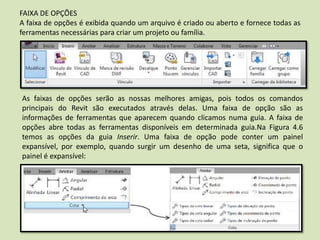

5. FAIXA DE OPÇÕES
A faixa de opções é exibida quando um arquivo é criado ou aberto e fornece todas as
ferramentas necessárias para criar um projeto ou família.
As faixas de opções serão as nossas melhores amigas, pois todos os comandos
principais do Revit são executados através delas. Uma faixa de opção são as
informações de ferramentas que aparecem quando clicamos numa guia. A faixa de
opções abre todas as ferramentas disponíveis em determinada guia.Na Figura 4.6
temos as opções da guia Inserir. Uma faixa de opção pode conter um painel
expansível, por exemplo, quando surgir um desenho de uma seta, significa que o
painel é expansível:

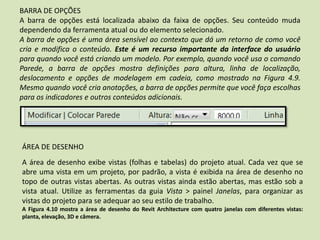

6. BARRA DE OPÇÕES
A barra de opções está localizada abaixo da faixa de opções. Seu conteúdo muda
dependendo da ferramenta atual ou do elemento selecionado.
A barra de opções é uma área sensível ao contexto que dá um retorno de como você
cria e modifica o conteúdo. Este é um recurso importante da interface do usuário
para quando você está criando um modelo. Por exemplo, quando você usa o comando
Parede, a barra de opções mostra definições para altura, linha de localização,
deslocamento e opções de modelagem em cadeia, como mostrado na Figura 4.9.
Mesmo quando você cria anotações, a barra de opções permite que você faça escolhas
para os indicadores e outros conteúdos adicionais.
ÁREA DE DESENHO
A área de desenho exibe vistas (folhas e tabelas) do projeto atual. Cada vez que se
abre uma vista em um projeto, por padrão, a vista é exibida na área de desenho no
topo de outras vistas abertas. As outras vistas ainda estão abertas, mas estão sob a
vista atual. Utilize as ferramentas da guia Vista > painel Janelas, para organizar as
vistas do projeto para se adequar ao seu estilo de trabalho.

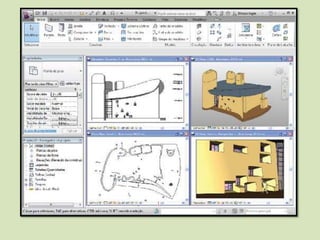

A Figura 4.10 mostra a área de desenho do Revit Architecture com quatro janelas com diferentes vistas:
planta, elevação, 3D e câmera.

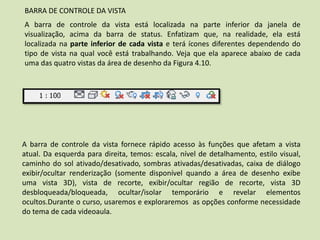

8. A barra de controle da vista fornece rápido acesso às funções que afetam a vista
atual. Da esquerda para direita, temos: escala, nível de detalhamento, estilo visual,
caminho do sol ativado/desativado, sombras ativadas/desativadas, caixa de diálogo
exibir/ocultar renderização (somente disponível quando a área de desenho exibe
uma vista 3D), vista de recorte, exibir/ocultar região de recorte, vista 3D
desbloqueada/bloqueada, ocultar/isolar temporário e revelar elementos
ocultos.Durante o curso, usaremos e exploraremos as opções conforme necessidade
do tema de cada videoaula.
BARRA DE CONTROLE DA VISTA
A barra de controle da vista está localizada na parte inferior da janela de
visualização, acima da barra de status. Enfatizam que, na realidade, ela está
localizada na parte inferior de cada vista e terá ícones diferentes dependendo do
tipo de vista na qual você está trabalhando. Veja que ela aparece abaixo de cada
uma das quatro vistas da área de desenho da Figura 4.10.

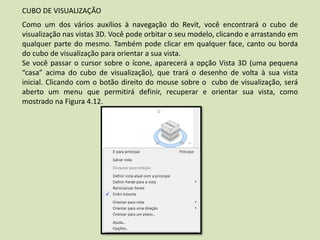

9. CUBO DE VISUALIZAÇÃO
Como um dos vários auxílios à navegação do Revit, você encontrará o cubo de
visualização nas vistas 3D. Você pode orbitar o seu modelo, clicando e arrastando em
qualquer parte do mesmo. Também pode clicar em qualquer face, canto ou borda
do cubo de visualização para orientar a sua vista.
Se você passar o cursor sobre o ícone, aparecerá a opção Vista 3D (uma pequena
“casa” acima do cubo de visualização), que trará o desenho de volta à sua vista
inicial. Clicando com o botão direito do mouse sobre o cubo de visualização, será
aberto um menu que permitirá definir, recuperar e orientar sua vista, como
mostrado na Figura 4.12.

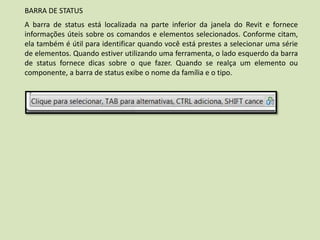

10. BARRA DE STATUS
A barra de status está localizada na parte inferior da janela do Revit e fornece
informações úteis sobre os comandos e elementos selecionados. Conforme citam,
ela também é útil para identificar quando você está prestes a selecionar uma série
de elementos. Quando estiver utilizando uma ferramenta, o lado esquerdo da barra
de status fornece dicas sobre o que fazer. Quando se realça um elemento ou
componente, a barra de status exibe o nome da família e o tipo.
