CURSO BIM . 4 ª Ed ição - Lisb oa. 3 .1 2 .20 16

Luís Coroado, Nelson Rodrigues, Pedro Almeida,
Ricardo Miguel, Ricardo Resende
Equipa e desafios
o Diagnóstico skills da equipa
• Modelação e cálculo estrutural avançado
• Modelação arquitetura
• Trabalho com plataformas colaborativas
• Visualização RV e RA
• Renderização avançada
o Maturidade BIM no início 9/20 (no final 15/20)

Equipa e desafios
o Objetivos da Equipa
• Metodologia BIM
• Implementação, partilha e workflow
• Ferramentas de modelação e cálculo
Estruturas e MEP
• Interoperabilidade Estruturas – MEP –
Arquitetura
• Ferramentas de visualização e faseamento
• Plataformas Facility Management
• Extração de métricas
• Deteção de conflitos

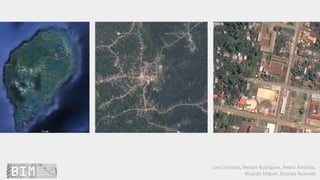

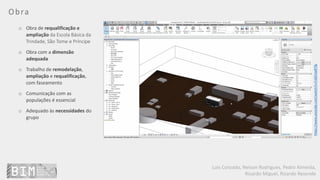

Obra
o Obra de requalificação e
ampliação da Escola Básica da
Trindade, São Tome e Príncipe
o Obra com a dimensão
adequada
o Trabalho de remodelação,
ampliação e requalificação,
com faseamento
o Comunicação com as
populações é essencial
o Adequado às necessidades do
grupo
https://www.youtube.com/watch?v=Fv6EVae8Tfg

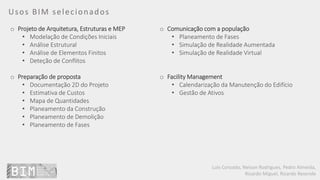

Usos BIM selecionados
o Projeto de Arquitetura, Estruturas e MEP
• Modelação de Condições Iniciais
• Análise Estrutural
• Análise de Elementos Finitos
• Deteção de Conflitos
o Preparação de proposta
• Documentação 2D do Projeto
• Estimativa de Custos
• Mapa de Quantidades
• Planeamento da Construção
• Planeamento de Demolição
• Planeamento de Fases
o Comunicação com a população
• Planeamento de Fases
• Simulação de Realidade Aumentada
• Simulação de Realidade Virtual
o Facility Management
• Calendarização da Manutenção do Edifício
• Gestão de Ativos

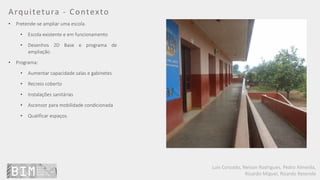

Arquitetura - Contexto
• Pretende-se ampliar uma escola.
• Escola existente e em funcionamento
• Desenhos 2D Base e programa de
ampliação.
• Programa:
• Aumentar capacidade salas e gabinetes
• Recreio coberto
• Instalações sanitárias
• Ascensor para mobilidade condicionada
• Qualificar espaços.

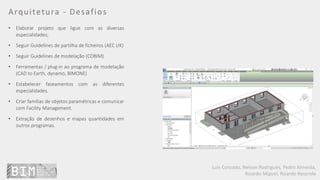

Arquitetura - Desafios
• Elaborar projeto que ligue com as diversas
especialidades;
• Seguir Guidelines de partilha de ficheiros (AEC UK)
• Seguir Guidelines de modelação (COBIM)
• Ferramentas / plug-in ao programa de modelação
(CAD to Earth, dynamo, BIMONE)
• Estabelecer faseamentos com as diferentes
especialidades.
• Criar famílias de objetos paramétricas e comunicar
com Facility Management.
• Extração de desenhos e mapas quantidades em
outros programas.

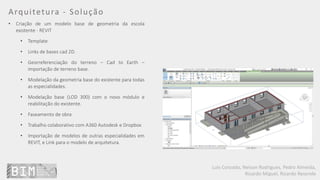

Arquitetura - Solução
• Criação de um modelo base de geometria da escola
existente - REVIT
• Template
• Links de bases cad 2D.
• Georreferenciação do terreno – Cad to Earth –
importação de terreno base.
• Modelação da geometria base do existente para todas
as especialidades.
• Modelação base (LOD 300) com o novo módulo e
reabilitação do existente.
• Faseamento de obra
• Trabalho colaborativo com A360 Autodesk e Dropbox
• Importação de modelos de outras especialidades em
REVIT, e Link para o modelo de arquitetura.

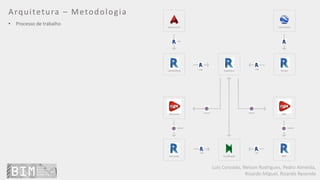

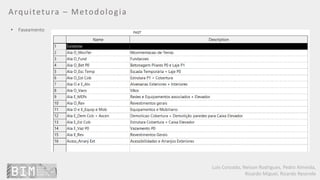

Arquitetura – Metodologia
• Processo de trabalho

• Faseamento

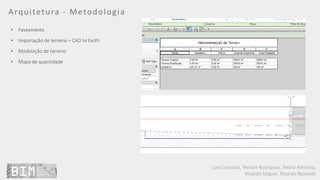

Arquitetura - Metodologia
• Faseamento

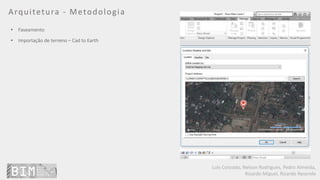

• Importação de terreno – Cad to Earth

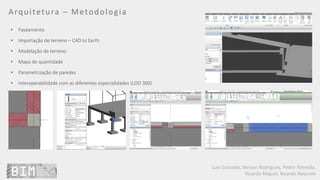

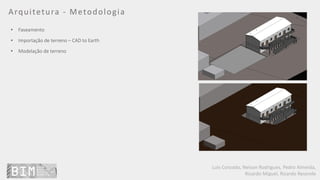

• Faseamento
• Importação de terreno – CAD to Earth
• Modelação de terreno

• Faseamento
• Mapa de quantidade

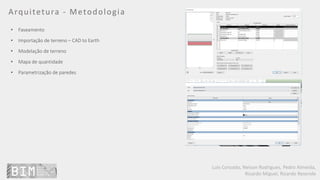

• Faseamento
• Parametrização de paredes

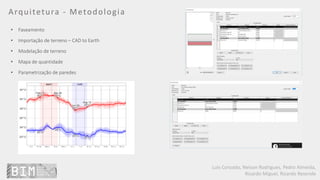

• Faseamento
• Parametrização de paredes
• Interoperabilidade com as diferentes especialidades (LOD 300)

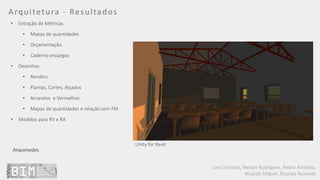

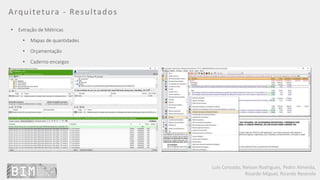

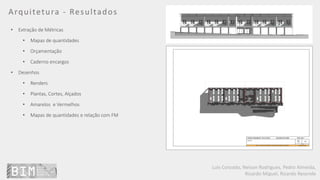

Arquitetura - Resultados
• Extração de Métricas
• Mapas de quantidades
• Orçamentação
• Caderno encargos

• Orçamentação
• Desenhos
• Renders
• Plantas, Cortes, Alçados
• Amarelos e Vermelhos
• Mapas de quantidades e relação com FM

Arquimedes
• Orçamentação
• Desenhos
• Renders
• Plantas, Cortes, Alçados
• Amarelos e Vermelhos
• Mapas de quantidades e relação com FM
• Modelos para RV e RA
Unity for Revit

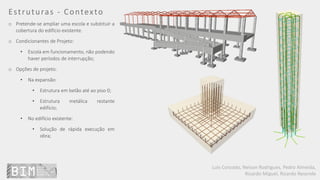

Estruturas - Contexto
o Pretende-se ampliar uma escola e substituir a
cobertura do edifício existente.
o Condicionantes de Projeto:
• Escola em funcionamento, não podendo
haver períodos de interrupção;
o Opções de projeto:
• Na expansão:
• Estrutura em betão até ao piso 0;
• Estrutura metálica restante
edifício;
• No edifício existente:
• Solução de rápida execução em
obra;

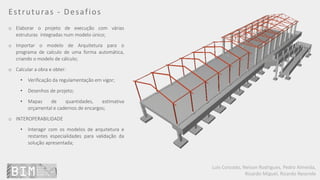

Estruturas - Desafios
o Elaborar o projeto de execução com várias
estruturas integradas num modelo único;
o Importar o modelo de Arquitetura para o
programa de calculo de uma forma automática,
criando o modelo de cálculo;
o Calcular a obra e obter:
• Verificação da regulamentação em vigor;
• Desenhos de projeto;
• Mapas de quantidades, estimativa
orçamental e cadernos de encargos;
o INTEROPERABILIDADE
• Interagir com os modelos de arquitetura e
restantes especialidades para validação da
solução apresentada;

Estruturas - Solução
o Modelação em CYPECAD porque:
• Importação direta do modelo IFC
• Verificação da regulamentação em vigor
• Produção de desenhos 2D e 3D
• Exportação para Arquimedes
o Gestão de obra com Arquimedes:
• Mapas de quantidade e orçamentação
• Cadernos de Encargos
• Plano de Segurança e Saúde
• Analise do ciclo de vida
• Plano de prevenção, gestão de resíduos de construção e demolição
• Plano de controlo e Qualidade

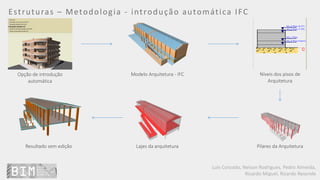

Estruturas – Metodologia - introdução automática IFC
Modelo Arquitetura - IFC Níveis dos pisos de
Arquitetura
Lajes da arquiteturaResultado sem edição Pilares da Arquitetura
Opção de introdução
automática

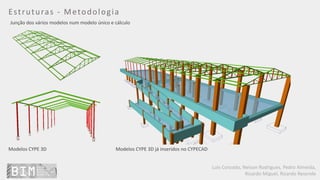

Estruturas - Metodologia
Junção dos vários modelos num modelo único e cálculo
Modelos CYPE 3D Modelos CYPE 3D já inseridos no CYPECAD

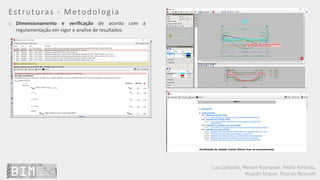

Estruturas - Metodologia
o Dimensionamento e verificação de acordo com a
regulamentação em vigor e analise de resultados.

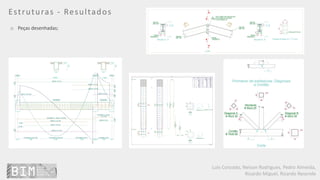

Estruturas - Resultados
o Peças desenhadas;

Estruturas - Resultados
Arquimedes
o Mapas de quantidade e orçamentação
o Cadernos de Encargos
o Plano de seguração e Saúde
o Analise de ciclo de vida
o Plano de prevenção, gestão de resíduos de
construção e demolição
o Plano de controlo e Qualidade

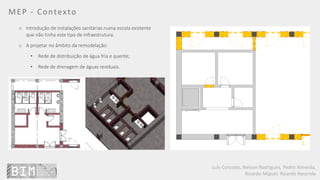

MEP - Contexto
o Introdução de instalações sanitárias numa escola existente
que não tinha este tipo de infraestrutura.
o A projetar no âmbito da remodelação:
• Rede de distribuição de água fria e quente;
• Rede de drenagem de águas residuais.

o Elaborar o projeto de execução das redes em BIM
o Aproveitar a modelação MEP em BIM para:
• Dimensionar redes
• Verificar dimensionamento das redes contra os
regulamentos em vigor
• Produzir desenhos de projeto 2D
• Mapa de quantidades e orçamento
o Interoperabilidade
• Recurso a aplicações diferentes de modelação BIM
• Redução de erros de projeto por via da integração
dos modelos BIM das diferentes especialidades
MEP - Desafios

MEP - Solução
o Modelação em CYPE porque:
• Dimensiona redes e verifica o regulamento
• Produz desenhos 2D
• Produz mapas de quantidade e orçamentação

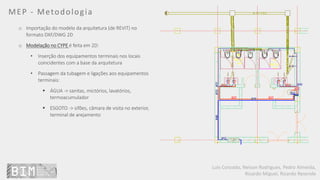

MEP - Metodologia
o Importação do modelo da arquitetura (de REVIT) no
formato DXF/DWG 2D
o Modelação no CYPE é feita em 2D:
• Inserção dos equipamentos terminais nos locais
coincidentes com a base da arquitetura
• Passagem da tubagem e ligações aos equipamentos
terminais:
 ÁGUA -> sanitas, mictórios, lavatórios,
termoacumulador
 ESGOTO -> sifões, câmara de visita no exterior,
terminal de arejamento

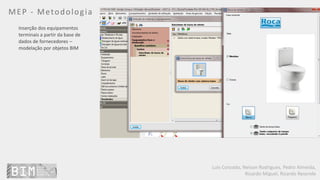

MEP - Metodologia
Inserção dos equipamentos
terminais a partir da base de
dados de fornecedores –
modelação por objetos BIM

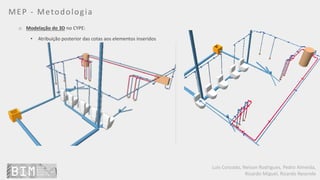

MEP - Metodologia
o Modelação do 3D no CYPE:
• Atribuição posterior das cotas aos elementos inseridos

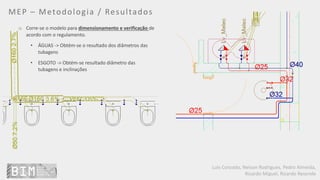

MEP – Metodologia / Resultados
o Corre-se o modelo para dimensionamento e verificação de
acordo com o regulamento.
• ÁGUAS -> Obtém-se o resultado dos diâmetros das
tubagens
• ESGOTO -> Obtém-se resultado diâmetro das
tubagens e inclinações

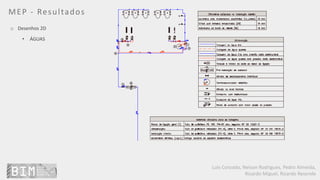

MEP - Resultados
o Desenhos 2D
• ÁGUAS

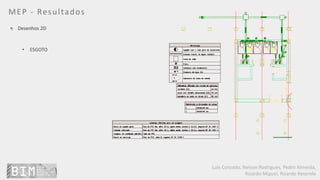

MEP - Resultados
• Desenhos 2Do Desenhos 2D
• ESGOTO

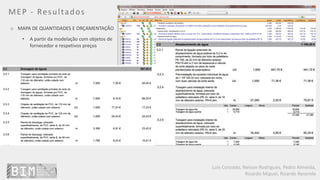

MEP - Resultados
o MAPA DE QUANTIDADES E ORÇAMENTAÇÃO
• A partir da modelação com objetos de
fornecedor e respetivos preços

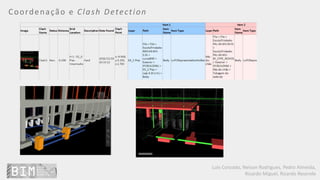

Coordenação e Clash Detection
o Navisworks Manage 2017
o Importação de modelo Arquitectura em
format .RVT (Revit 2017)
o Importação de modelos Estruturas e MEP em
format IFC v2x3 (CYPE)
o Duas rondas de correções
1. Apenas BIM coordinator, grandes
correcções enviadas a cada projetista
através do visualizador da plataforma
A360 e relatórios em PDF
2. Reunião presencial da equipa para
segunda ronda

Coordenação e Clash Detection

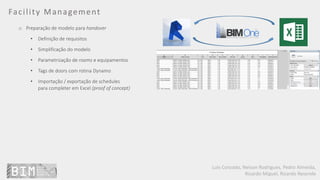

Facility Management
o Preparação de modelo para handover
• Definição de requisitos
• Simplificação do modelo
• Parametrização de rooms e equipamentos
• Tags de doors com rotina Dynamo
• Importação / exportação de schedules
para completer em Excel (proof of concept)

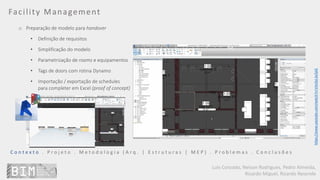

Facility Management
C o n t e x t o . P r o j e t o . M e t o d o l o g i a ( A r q . | E s t r u t u r a s | M E P ) . P r o b l e m a s . C o n c l u s õ e s
https://www.youtube.com/watch?v=VAv3yL1e2pQ

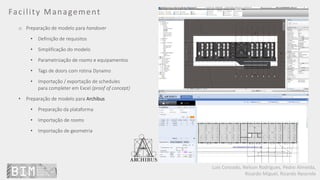

Facility Management
• Preparação de modelo para Archibus
• Preparação da plataforma
• Importação de rooms
• Importação de geometria

Ferramentas de Comunicação
o Arch4Models – Plataforma de Realidade Aumentada
o Unity – Gamification
o Demonstrações pós apresentação

OBRIGADO
luis.coroado@iscte.pt
n c r@c resp assos.com
virg ilio.p ed ro@g mail.com
ricard o.mig u el@isc te.pt
jose.resende@iscte.pt
