A camada de ligação de dados encapsula dados da camada de rede em tramas com endereços de destino. Protocolos como Ethernet, Token Ring, HDLC e Frame Relay operam nesta camada. O acesso a meios partilhados é controlado por mecanismos como o CSMA/CD para evitar colisões. Cada dispositivo tem um endereço físico único (MAC address) para identificar tramas. Campos de detecção de erros como CRC são adicionados para verificar a integridade dos dados.

1. Resumo das Páginas 18-22 Disciplina: RC Professora: Miguela Fernanades

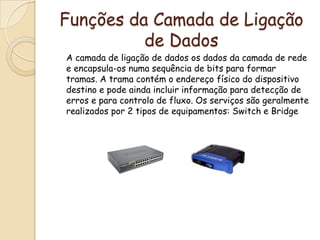

2. Funções da Camada de Ligação de Dados A camada de ligação de dados os dados da camada de rede e encapsula-os numa sequência de bits para formar tramas. A trama contém o endereço físico do dispositivo destino e pode ainda incluir informação para detecção de erros e para controlo de fluxo. Os serviços são geralmente realizados por 2 tipos de equipamentos: Switch e Bridge

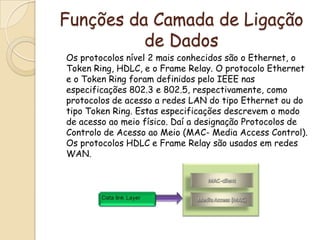

3. Funções da Camada de Ligação de Dados Os protocolos nível 2 mais conhecidos são o Ethernet, o Token Ring, HDLC, e o Frame Relay. O protocolo Ethernet e o Token Ring foram definidos pelo IEEE nas especificações 802.3 e 802.5, respectivamente, como protocolos de acesso a redes LAN do tipo Ethernet ou do tipo Token Ring. Estas especificações descrevem o modo de acesso ao meio físico. Daí a designação Protocolos de Controlo de Acesso ao Meio (MAC- Media Access Control).Os protocolos HDLC e Frame Relay são usados em redes WAN.

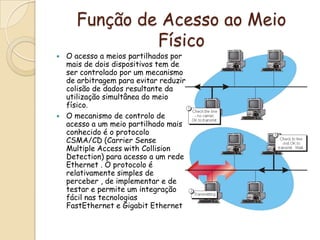

4. Função de Acesso ao Meio Físico O acesso a meios partilhados por mais de dois dispositivos tem de ser controlado por um mecanismo de arbitragem para evitar reduzir colisão de dados resultante da utilização simultânea do meio físico. O mecanismo de controlo de acesso a um meio partilhado mais conhecido é o protocolo CSMA/CD (Carrier Sense Multiple Access with CollisionDetection) para acesso a um rede Ethernet . O protocolo é relativamente simples de perceber , de implementar e de testar e permite um integração fácil nas tecnologias FastEthernet e Gigabit Ethernet

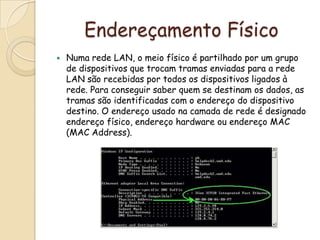

5. Endereçamento Físico Numa rede LAN, o meio físico é partilhado por um grupo de dispositivos que trocam tramas enviadas para a rede LAN são recebidas por todos os dispositivos ligados à rede. Para conseguir saber quem se destinam os dados, as tramas são identificadas com o endereço do dispositivo destino. O endereço usado na camada de rede é designado endereço físico, endereço hardware ou endereço MAC (MAC Address).

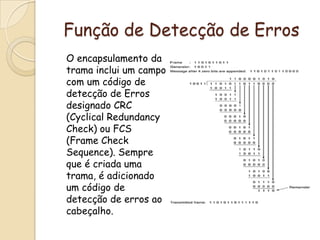

6. Função de Detecção de Erros O encapsulamento da trama inclui um campo com um código de detecção de Erros designado CRC (Cyclical Redundancy Check) ou FCS (Frame Check Sequence). Sempre que é criada uma trama, é adicionado um código de detecção de erros ao cabeçalho.

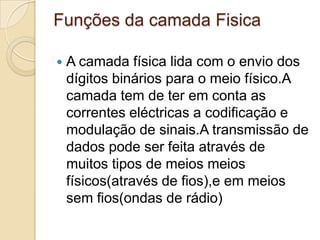

7. Funções da camada Fisica A camada física lida com o envio dos dígitos binários para o meio físico.A camada tem de ter em conta as correntes eléctricas a codificação e modulação de sinais.A transmissão de dados pode ser feita através de muitos tipos de meios meios físicos(através de fios),e em meios sem fios(ondas de rádio)

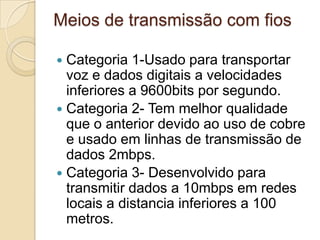

8. Meios de transmissão com fios Categoria 1-Usado para transportar voz e dados digitais a velocidades inferiores a 9600bits por segundo. Categoria 2- Tem melhor qualidade que o anterior devido ao uso de cobre e usado em linhas de transmissão de dados 2mbps. Categoria 3- Desenvolvido para transmitir dados a 10mbps em redes locais a distancia inferiores a 100 metros.
