O documento descreve a história e objetivos do Instituto de Engenheiros Eletricistas e Eletrônicos (IEEE), que estabelece padrões importantes para computadores e rede. O IEEE formou-se em 1963 e estabelece padrões como Ethernet através da norma IEEE 802, além de publicar periódicos, organizar conferências e promover pesquisas.

1. 29/11/2012 1

2. 29/11/2012 2

3. • Instituto de Engenheiros Eletricistas e Eletrônicos
• Formado em 1963 pela fusão do Instituto de Engenheiros
de Rádio (IRE) com o Instituto Americano de Engenheiros
Elétricistas (AIEE).
• O IEEE tem filiais em muitas partes do mundo
• Sua meta é promover conhecimento no campo
da engenharia elétrica, eletrônica e computação.
•Um de seus papéis mais importantes é o estabelecimento
de padrões para formatos de computadores e dispositivos.
29/11/2012 3

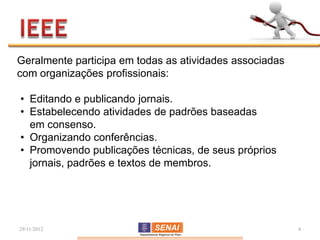

4. Geralmente participa em todas as atividades associadas
com organizações profissionais:
• Editando e publicando jornais.
• Estabelecendo atividades de padrões baseadas
em consenso.
• Organizando conferências.
• Promovendo publicações técnicas, de seus próprios
jornais, padrões e textos de membros.
29/11/2012 4

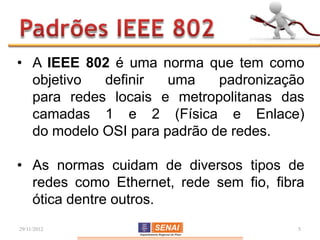

5. • A IEEE 802 é uma norma que tem como
objetivo definir uma padronização
para redes locais e metropolitanas das
camadas 1 e 2 (Física e Enlace)
do modelo OSI para padrão de redes.
• As normas cuidam de diversos tipos de
redes como Ethernet, rede sem fio, fibra
ótica dentre outros.
29/11/2012 5

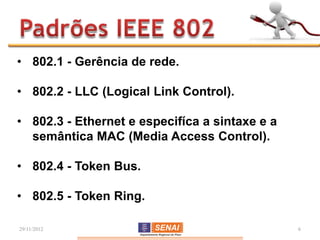

6. • 802.1 - Gerência de rede.
• 802.2 - LLC (Logical Link Control).
• 802.3 - Ethernet e especifíca a sintaxe e a
semântica MAC (Media Access Control).
• 802.4 - Token Bus.
• 802.5 - Token Ring.
29/11/2012 6

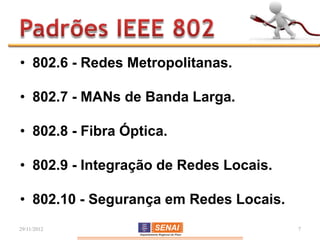

7. • 802.6 - Redes Metropolitanas.
• 802.7 - MANs de Banda Larga.
• 802.8 - Fibra Óptica.
• 802.9 - Integração de Redes Locais.
• 802.10 - Segurança em Redes Locais.
29/11/2012 7

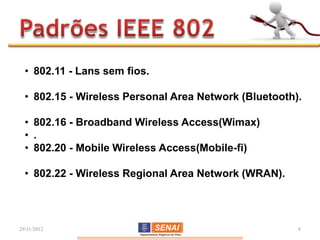

8. • 802.11 - Lans sem fios.
• 802.15 - Wireless Personal Area Network (Bluetooth).
• 802.16 - Broadband Wireless Access(Wimax)
• .
• 802.20 - Mobile Wireless Access(Mobile-fi)
• 802.22 - Wireless Regional Area Network (WRAN).
29/11/2012 8

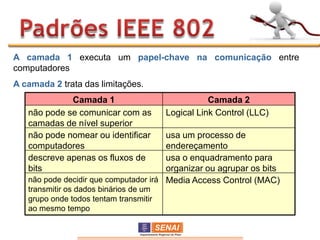

9. A camada 1 executa um papel-chave na comunicação entre
computadores
A camada 2 trata das limitações.
Camada 1 Camada 2
não pode se comunicar com as Logical Link Control (LLC)
camadas de nível superior
não pode nomear ou identificar usa um processo de
computadores endereçamento
descreve apenas os fluxos de usa o enquadramento para
bits organizar ou agrupar os bits
não pode decidir que computador irá Media Access Control (MAC)
transmitir os dados binários de um
grupo onde todos tentam transmitir
ao mesmo tempo

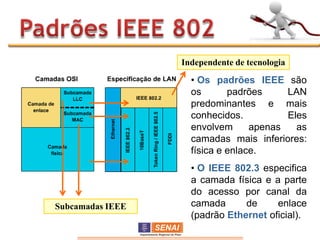

10. Independente de tecnologia
• Os padrões IEEE são
os padrões LAN
predominantes e mais
conhecidos. Eles
envolvem apenas as
camadas mais inferiores:
física e enlace.
• O IEEE 802.3 especifica
a camada física e a parte
do acesso por canal da
Subcamadas IEEE camada de enlace
(padrão Ethernet oficial).

11. • O IEEE criou a subcamada de enlace lógica para
permitir que a camada de enlace funcione independente
das tecnologias existentes. A subcamada LLC da camada
de enlace gerencia a comunicação entre os dispositivos em
um único link de uma rede.
• O LLC é definido na especificação IEEE 802.2 e suporta
tanto serviços sem conexão quanto serviços orientados
por conexão, usados por protocolos de camadas
superiores.
• A subcamada Media Access Control (MAC) trata dos
protocolos que um host segue para acessar os meios
físicos

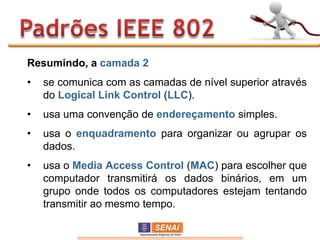

12. Resumindo, a camada 2
• se comunica com as camadas de nível superior através
do Logical Link Control (LLC).
• usa uma convenção de endereçamento simples.
• usa o enquadramento para organizar ou agrupar os
dados.
• usa o Media Access Control (MAC) para escolher que
computador transmitirá os dados binários, em um
grupo onde todos os computadores estejam tentando
transmitir ao mesmo tempo.

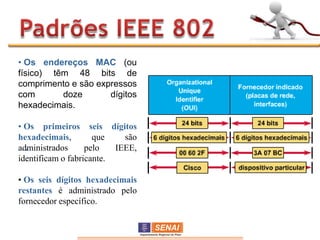

13. • Os endereços MAC (ou
físico) têm 48 bits de
comprimento e são expressos
com doze dígitos
hexadecimais.
• Os primeiros seis dígitos
hexadecimais, que são
administrados
• pelo IEEE,
identificam o fabricante.
• Os seis dígitos hexadecimais
restantes é administrado pelo
fornecedor específico.

14. • Os endereços MAC são
algumas vezes chamados de
burned-in addresses (BIAs)
porque eles são gravados na
memória de apenas leitura
(ROM) e são copiados na
memória de acesso aleatório
(RAM) quando a placa de rede é
inicializada.
• Use o comando ipconfig –all
para ver o endereço MAC da
placa do seu computador.
Exemplo: 00-0B-DB-E0-5A-F5.
