O documento descreve uma máquina de solda portátil chamada Rebel. A Rebel pode realizar vários processos de soldagem incluindo MIG, TIG e eletrodo e vem completa com todos os acessórios necessários para iniciar o trabalho. Ela possui tecnologia avançada que monitora o processo de soldagem e se adapta para obter melhores resultados.

1. de fato, umA MÁQUINA surpreendente.

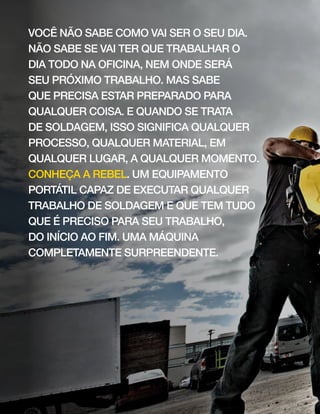

2. você não sabe como vai ser o seu dia.
não sabe se vai ter que trabalhar o
dia todo na oficina, nem onde será
seu próximo trabalho. mas sabe
que precisa estar preparado para
qualquer coisa. e quando se trata
de soldagem, isso significa qualquer
processo, qualquer material, em
qualquer lugar, a qualquer momento.
conheça a rebel. um equipamento
portátil capaz de executar qualquer
trabalho de soldagem e que tem tudo
que é preciso para seu trabalho,
do início ao fim. uma máquina
completamente surpreendente.

4. solde qualquer coisa
em qualquer lugar.
de fato // MULTIPROCESSO
Muitos equipamentos afirmam ser multiprocesso,
mas são máquinas MIG disfarçadas. A Rebel é um
verdadeiro equipamento de soldagem multiprocesso,
o que significa que ela faz soldagem MIG, com arames
tubulares, com eletrodo (inclusive com eletrodos 6010)
e TIG. Ela foi desenvolvida para isso.
de fato // tecnologia
extremamente inteligente
Independente se você tem 2 ou 20 anos de experiência
em soldagem, a Rebel pode tornar seu trabalho mais
fácil com a tecnologia sMIG (smartMIG). Para os
iniciantes, o modo básico facilita a configuração. E para
os veteranos, o exclusivo controle de arco integrado
monitora constantemente o processo de soldagem e se
adapta para obter resultados superiores que realmente
vão te surpreender.

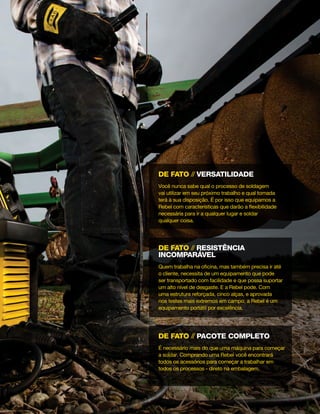

5. de fato // pacote completo
É necessário mais do que uma máquina para começar
a soldar. Comprando uma Rebel você encontrará
todos os acessórios para começar a trabalhar em
todos os processos - direto na embalagem.
de fato // resistência
incomparável
Quem trabalha na oficina, mas também precisa ir até
o cliente, necessita de um equipamento que pode
ser transportado com facilidade e que possa suportar
um alto nível de desgaste. E a Rebel pode. Com
uma estrutura reforçada, cinco alças, e aprovada
nos testes mais extremos em campo, a Rebel é um
equipamento portátil por excelência.
de fato // Versatilidade
Você nunca sabe qual o processo de soldagem
vai utilizar em seu próximo trabalho e qual tomada
terá à sua disposição. É por isso que equipamos a
Rebel com características que darão a flexibilidade
necessária para ir a qualquer lugar e soldar
qualquer coisa.

6. o equipamento
mais incrível para
trabalhar em campo.
multiprocesso DE VERDADE.
n Desempenho MIG profissional, inclusive com
arames tubulares
n Excelente desempenho em soldagem com eletrodo,
inclusive celulósicos E6010/6011 e eletrodos 308L
n Excepcional desempenho em soldagem
TIG a partir de 5A
n Compatível com tochas para soldagem de alumínio
bivolt AUTOMÁTICO.
n Reconhece automaticamente a alimentação de
entrada monofásica em 110V ou 220V
n Desempenho superior em todos os processos,
inclusive com alimentação 110V
n Funciona com um gerador de 3.7kVA (110V) e
7.5kVA (220V)
painel colorido LCD
n Monitor didático LCD
n Protegido por um quadro resistente e
alças frontais
n Troca simples de um processo de
soldagem para outro
n O visor mostra além dos parâmetros de soldagem, o
manual e a lista de consumíveis
n Todas as funções disponíveis em português, e pode
ser configurado para vários outros idiomas
ANOS
4.3
P A I N E L
sMIG
ARAME
TUBULAR
ELETRODO TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
GARANTIA
sMIG
ARAME
TUBULAR
MIG
Q U I L O S
23
110V O L T S
ANOS
4.3
P A I N E L
sMIG
ARAME
TUBULAR
ELETRODO TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
GARANTIA
4.3
P A I N E L
sMIG
ARAME
TUBULAR
TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
4.3
P A I N E L
sMIG
ARAME
TUBULAR
TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
ANOS
4.3
P A I N E L
sMIG
ARAME
TUBULAR
ELETRODO TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
GARANTIA
ANOS
4.3
P A I N E L
sMIG
ARAME
TUBULAR
ELETRODO TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
GARANTIA
design robusto.
n Com cinco alças para fácil transporte e manipulação
n Estrutura em aço para maior proteção e
durabilidade superior

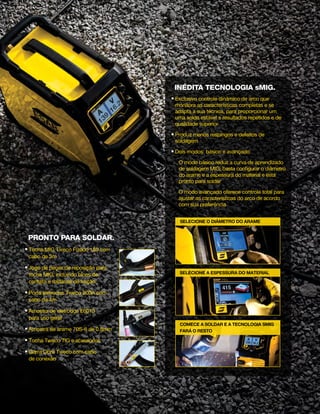

7. selecionE o diâmetro do arame
selecionE a espessura do material
COMECE A SOLDAR E A TECNOLOGIA SMIG
FARÁ O RESTO
pronto para soldar.
n Tocha MIG Tweco Fusion 180 com
cabo de 3m
n Jogo de peças de reposição para
tocha MIG, incluindo bicos de
contato e roldanas de tração
n Porta eletrodos Tweco 200A com
cabo de 4m
n Amostra de eletrodos E6013
para uso geral
n Amostra de arame 70S-6 de 0,8mm
n Tocha Tweco TIG e acessórios
n Garra Obra Tweco com cabo
de conexão
INédita TECNOLOGIA sMIG.
n Exclusivo controle dinâmico de arco que
monitora as características completas e se
adapta a sua técnica, para proporcionar um
uma solda estável e resultados repetidos e de
qualidade superior
n Produz menos respingos e defeitos de
soldagem
n Dois modos: básico e avançado
O modo básico reduz a curva de aprendizado
de soldagem MIG; basta configurar o diâmetro
do arame e a espessura do material e está
pronto para soldar
O modo avançado oferece controle total para
ajustar as características do arco de acordo
com sua preferência

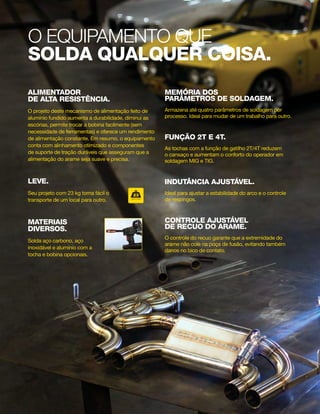

8. O EQUIPAMENTO que
solda qualquer coisa.
ALIMENTADOR
DE ALTA RESISTÊNCIA.
O projeto deste mecanismo de alimentação feito de
alumínio fundido aumenta a durabilidade, diminui as
escórias, permite trocar a bobina facilmente (sem
necessidade de ferramentas) e oferece um rendimento
de alimentação constante. Em resumo, o equipamento
conta com alinhamento otimizado e componentes
de suporte de tração duráveis que asseguram que a
alimentação do arame seja suave e precisa.
Leve.
Seu projeto com 23 kg torna fácil o
transporte de um local para outro.
materiais
diversos.
Solda aço carbono, aço
inoxidável e alumínio com a
tocha e bobina opcionais.
MEMÓRIA DOS
PARÂMETROS DE SOLDAgem.
Armazena até quatro parâmetros de soldagem por
processo. Ideal para mudar de um trabalho para outro.
FUNÇÃO 2T E 4T.
As tochas com a função de gatilho 2T/4T reduzem
o cansaço e aumentam o conforto do operador em
soldagem MIG e TIG.
indutância ajustável.
Ideal para ajustar a estabilidade do arco e o controle
de respingos.
CONTROLE AJUSTÁVEL
DE RECUO DO ARAME.
O controle do recuo garante que a extremidade do
arame não cole na poça de fusão, evitando também
danos no bico de contato.
ANOS
4.3
P A I N E L
sMIG
ARAME
TUBULAR
ELETRODO TIG MIG
Q U I L O S
23
220V O L T S
110V O L T S
GARANTIA

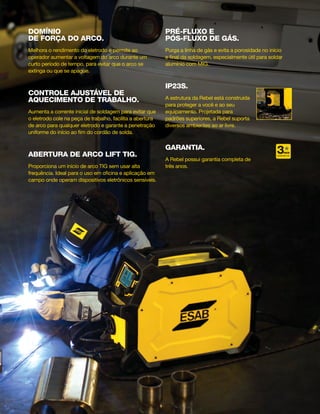

9. DOMÍNIO
DE FORÇA DO ARCO.
Melhora o rendimento do eletrodo e permite ao
operador aumentar a voltagem do arco durante um
curto período de tempo, para evitar que o arco se
extinga ou que se apague.
CONTROLE AJUSTÁVEL DE
AQUECIMENTO DE TRABALHO.
Aumenta a corrente inicial de soldagem para evitar que
o eletrodo cole na peça de trabalho, facilita a abertura
de arco para qualquer eletrodo e garante a penetração
uniforme do início ao fim do cordão de solda.
ABERTURA DE ARCO LIFT TIG.
Proporciona um início de arco TIG sem usar alta
frequência. Ideal para o uso em oficina e aplicação em
campo onde operam dispositivos eletrônicos sensíveis.
PRÉ-FLUXO E
PÓS-FLUXO DE GÁS.
Purga a linha de gás e evita a porosidade no início
e final da soldagem, especialmente útil para soldar
alumínio com MIG.
IP23S.
A estrutura da Rebel está construída
para proteger a você e ao seu
equipamento. Projetada para
padrões superiores, a Rebel suporta
diversos ambientes ao ar livre.
garantia.
A Rebel possui garantia completa de
três anos.
ANOS
4.3
P A I N
ELETRODO TIG
22V O L T
GARANTIA

10. REBEL
EMP 215ic.
Processo
MIG/Arames Tubulares
Eletrodo
TIG
material
Aço Carbono
Aço Inoxidável
Alumínio – com Tocha MIG Spool Gun
características da embalagem
sMIG
Tela colorida LCD/TFT 4.3”
Pronto para soldar (com todos os acessórios incluídos)
Entrada bivolt 110V e 220V
Armazenamento de parâmetros de soldagem
Hot Start (apenas com eletrodo)
Arc Force (apenas com eletrodo)
Lift Arc (apenas com TIG)
Função (2T, 4T)
Ajuste de voltagem (apenas MIG)
Ajuste de indutância (apenas MIG)
Ajuste Burn Back (apenas MIG)
Ajuste Pré-Fluxo/Pós-Fluxo (apenas MIG)
Características técnicas
Faixa de Corrente 5-200A (110V), 5-200A (220V)
Corrente / Tensão de Saída
MIG (GMAW)
130A/20.5V (110V) @ 20% Ciclo de Trabalho
205A/24.2V (220V) @ 25% Ciclo de Trabalho
Corrente / Tensão de Saída
Eletrodo (SMAW)
85A/23.4V (110V) @ 40% Ciclo de Trabalho
180A/27.2V (220V) @ 25% Ciclo de Trabalho
Corrente / Tensão de Saída
TIG (GTAW)
130A/15.2V (110V) @ 40% Ciclo de Trabalho
180A/17.2V (220V) @ 30% Ciclo de Trabalho
Máxima Espessura da Chapa 9.5 mm
Classe de Proteção IP23S
Normas Técnicas CSA E60974-1-00, IEC 60974-1
Tamanho recomendado do Gerador 3.7 kVA (110V); 7.5 kVA (220V)
Peso 18 kg
Dimensões (L x C x A) 584 x 229 x 406 mm
Garantia 3 anos

11. acessórios
Tocha MIG Tweco Fusion 180 (cabo 3m)
Consumíveis para tocha MIG, incluindo bicos de contato e roldanas de tração
Porta eletrodos Tweco 200A (cabo 4m)
Amostra de eletrodos E6013 para uso geral
Amostra de arame ESAB 70S6, 0,8mm
Tocha Tweco TIG e acessórios
Garra Obra Tweco com cabo de conexão
Guia de Espessura de Chapas
SURPREENDA-se // ADQUIRA A MÁQUINA PORTÁTIL MAIS INCRÍVEL
DESENVOLVIDO ATÉ HOJE E CAPAZ DE EXECUTAR QUALQUER
TRABALHO DE SOLDAGEM: A REBEL.
VEJA MAIS INFORMAÇÕES EM ESAB.COM/REBEL
acessórios opcionais.
n Tocha SpoolGun
(Parte No. 0733256)
Tocha de 160A com cabo de
3.5 m, para bobina de 100 mm, para
soldar alumínio
n Pedal de controle
(Parte No. 0733206)
Pedal de controle de corrente com
plug macho de 8 pinos
e cabo de 4.5 m
n Carrinho básico para cilindro
(Parte No. 0733208)
Para cilindro com diâmetro
máximo de 177.8 mm
n Carrinho completo para cilindro
(Parte No.0733209)
Carrinho para um cilindro com
diâmetro máximo de 228.6 mm
com gaveta de armazenamento
n Uma linha completa de
equipamentos de proteção
pessoal (EPI)
n Linha completa de consumíveis:
Eletrodos
OK 48.04
OK 22.50
OK 61.30
Arame Tubular
Coreshield 15
Arame Sólido
OK Autrod 12.51
OK Dual Shield 7100
TIG Rod
OK Tigrod 12.60
OK Tigrod 308L

12. ESAB / esab.com
serviço e suporte incomparáveis.
A Rebel assim como qualquer outro produto ESAB, conta com o nosso compromisso de suporte e
serviços superiores ao Cliente, e também, com a maior rede de serviço técnico autorizado, presente
em todo o Brasil. Nosso departamento de atendimento ao Cliente está preparado para responder
a quaisquer dúvidas ou problemas, e também para ajudar na manutenção e atualização de suas
máquinas.
Com a ESAB, você pode estar certo de que adquiriu um equipamento que atenderá às suas
necessidades presentes e futuras. Solicite ao seu representante uma solução ESAB completa.
Para mais informações, acesse esab.com/rebel.
três anos de garantia.
Como líder em soldagem e corte, a ESAB garante ampla rede de serviço técnico
autorizado, disponível em todo o Brasil, além de 3 anos de garantia para
este equipamento.
ARC-23341-pt
ANOS
4.3
P A I N E L
ELETRODO TIG
220V O L T S
GARANTIA
