O documento apresenta o dimensionamento e materiais necessários para o projeto de escoamento de água pluvial de metade da cobertura de um bloco de banheiros e cozinha, incluindo cálculos para definir a vazão, dimensões das calhas e tubulações, e lista de materiais.

1. PROJETOSIMPLIFICADO - ÁGUA PLUVIAL
APRESENTAÇÃO
Dimensionamentode calha,tubode quedae condutosverticaisparaescoamentode água
pluvial de metade dacobertadoblocodos banheirose cozinha,nalateral de circulaçãode
pessoas.
Segue tambémorientaçõesconstrutivas,posicionamentodostubose levantamentode
materiais.
NORMA DE REFERÊNCIA
NBR 10844 - 1989 - InstalaçõesPrediaisde ÁguasPluviais
CRITÉRIOSADOTADOS
O períodode retorno deve serfixadosegundoascaracterísticasda área a ser drenada,
obedecendoaoestabelecidoaseguir:
T = 5 anos, para coberturase/outerraços;
A duração de precipitação deve serfixadaem t = 5min.
DIMENSIONAMENTO
Vazão de projeto Q = I . A/60
Onde: Q = Vazãode projeto,emL/min
I = intensidade pluviométrica,emmm/h
A = área de contribuição,emm²
A = (a+h/2) x b = (33+1,5/2) x 6 => A = 202,50 m²
I = 140 mm/h
Q = I . A/60 => Q = 140 x 202,50 / 60 => Q = 472,5 L/min
Inclinaçãomínimapara calha:0,5%, inclinaçãoadotada: i = 1%.
O dimensionamento dascalhasdeve serfeitoatravésdafórmulade Manning-Strickler,
indicadaa seguir,oude qualqueroutrafórmulaequivalente: Q= K (S/n) RH 2/3
i 1/2
Onde: Q = Vazãode projeto,emL/min
S = áreada seçãomolhada,emm2
n = coeficiente de rugosidade (0,011– para PVC)

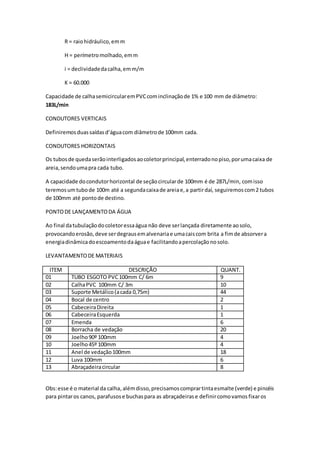

2. R = raiohidráulico,emm
H = perímetromolhado,emm
i = declividadedacalha,emm/m
K = 60.000
Capacidade de calhasemicircularemPVCcominclinaçãode 1% e 100 mm de diâmetro:
183L/min
CONDUTORES VERTICAIS
Definiremosduassaídasd’águacom diâmetrode 100mm cada.
CONDUTORES HORIZONTAIS
Os tubosde quedaserãointerligadosaocoletorprincipal,enterradonopiso,porumacaixa de
areia,sendoumapra cada tubo.
A capacidade docondutorhorizontal de seçãocircularde 100mm é de 287L/min, comisso
teremosumtubode 100m até a segundacaixade areiae,a partirdaí, seguiremoscom2 tubos
de 100mm até pontode destino.
PONTODE LANÇAMENTODA ÁGUA
Ao final datubulaçãodocoletoressaágua não deve serlançada diretamente aosolo,
provocandoerosão,deve serdegrausemalvenariae umacaiscom brita a fimde absorvera
energiadinâmicadoescoamentodaáguae facilitandoapercolaçãonosolo.
LEVANTAMENTODE MATERIAIS
ITEM DESCRIÇÃO QUANT.
01 TUBO ESGOTO PVC100mm C/ 6m 9
02 CalhaPVC 100mm C/ 3m 10
03 Suporte Metálico(acada 0,75m) 44
04 Bocal de centro 2
05 CabeceiraDireita 1
06 CabeceiraEsquerda 1
07 Emenda 6
08 Borracha de vedação 20
09 Joelho90º 100mm 4
10 Joelho45º 100mm 4
11 Anel de vedação100mm 18
12 Luva 100mm 6
13 Abraçadeiracircular 8
Obs:esse é o material da calha,alémdisso,precisamoscomprartintaesmalte (verde) e pincéis
para pintaros canos, parafusose buchaspara as abraçadeirase definircomovamosfixaros

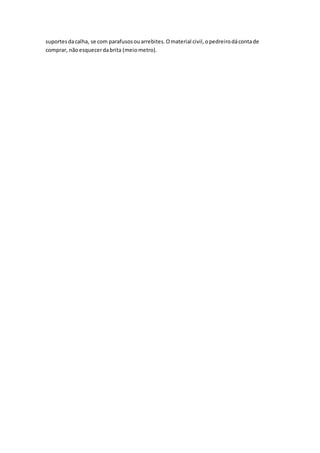

3. suportesdacalha, se com parafusosouarrebites.Omaterial civil,opedreirodácontade
comprar, nãoesquecerdabrita (meiometro).
