1. Modelo OSI
Leonardo Simões nº10 8ºH

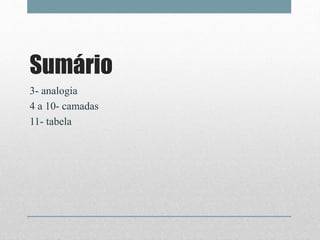

2. Sumário
3- analogia
4 a 10- camadas
11- tabela

3. Analogia
Sempre que as pessoas comunicam, seja por computador ou
verbalmente, invocam protocolos em todos os sete níveis do
MODELO OSI. Sem entrar nos detalhes laboriosos e no
vocabulário do Modelo OSI, esta lista ilustra as categorias
do OSI dos sete níveis (de baixo para cima) numa chamada
telefónica típica.

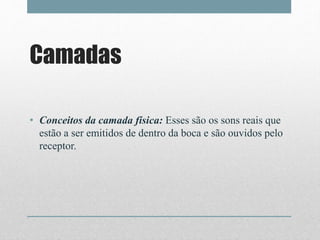

4. Camadas
• Conceitos da camada física: Esses são os sons reais que
estão a ser emitidos de dentro da boca e são ouvidos pelo
receptor.

5. Camadas (continuação)
• Conceitos da camada de ligação de dados: Fale quando
tiver de falar e ouça quando tiver de ouvir. Peça para
repetir se não compreender algo. Peça que a outra parte
fale mais lentamente se ela estiver falando com muita
rapidez.

6. Camadas (continuação)
• Conceitos da camada de rede: Marque o número e ouça
os sinais de chamada. Repita a marcação se receber um
sinal de ocupado ou se a ligação cair. Feche a ligação
quando terminar a conversa.

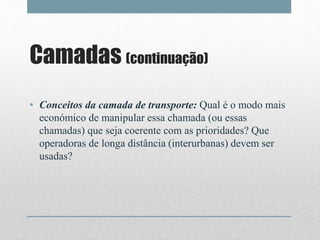

7. Camadas (continuação)
• Conceitos da camada de transporte: Qual é o modo mais
económico de manipular essa chamada (ou essas
chamadas) que seja coerente com as prioridades? Que
operadoras de longa distância (interurbanas) devem ser
usadas?

8. Camadas (continuação)
• Conceito da camada de sessão: Essa situação pode ser
manipulada numa chamada ou em várias? Outras pessoas
precisarão entrar na chamada em momentos diferentes?
Quem controlará a discussão em uma conversação entre
várias partes? Quem restabelecerá a chamada se ela cair?

9. Camadas (continuação)
• Conceitos da camada de apresentação: Estamos a falar o
mesmo idioma e o mesmo dialecto?

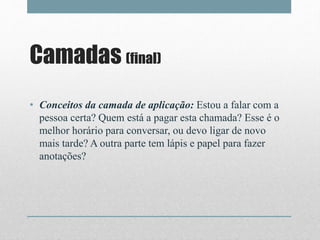

10. Camadas (final)
• Conceitos da camada de aplicação: Estou a falar com a
pessoa certa? Quem está a pagar esta chamada? Esse é o
melhor horário para conversar, ou devo ligar de novo
mais tarde? A outra parte tem lápis e papel para fazer
anotações?

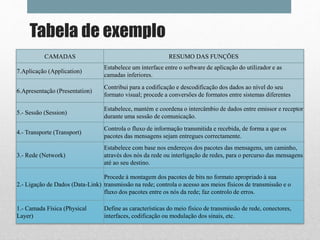

11. Tabela de exemplo
CAMADAS RESUMO DAS FUNÇÕES
7.Aplicação (Application)
Estabelece um interface entre o software de aplicação do utilizador e as
camadas inferiores.
6.Apresentação (Presentation)
Contribui para a codificação e descodificação dos dados ao nível do seu
formato visual; procede a conversões de formatos entre sistemas diferentes
5.- Sessão (Session)
Estabelece, mantém e coordena o intercâmbio de dados entre emissor e receptor
durante uma sessão de comunicação.
4.- Transporte (Transport)
Controla o fluxo de informação transmitida e recebida, de forma a que os
pacotes das mensagens sejam entregues correctamente.
3.- Rede (Network)
Estabelece com base nos endereços dos pacotes das mensagens, um caminho,
através dos nós da rede ou interligação de redes, para o percurso das mensagens
até ao seu destino.
2.- Ligação de Dados (Data-Link)
Procede à montagem dos pacotes de bits no formato apropriado à sua
transmissão na rede; controla o acesso aos meios físicos de transmissão e o
fluxo dos pacotes entre os nós da rede; faz controlo de erros.
1.- Camada Física (Physical
Layer)
Define as características do meio físico de transmissão de rede, conectores,
interfaces, codificação ou modulação dos sinais, etc.

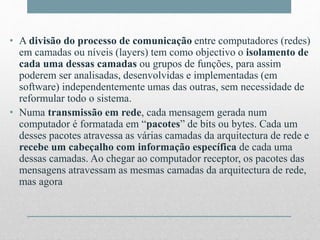

12. • A divisão do processo de comunicação entre computadores (redes)
em camadas ou níveis (layers) tem como objectivo o isolamento de
cada uma dessas camadas ou grupos de funções, para assim
poderem ser analisadas, desenvolvidas e implementadas (em
software) independentemente umas das outras, sem necessidade de
reformular todo o sistema.
• Numa transmissão em rede, cada mensagem gerada num
computador é formatada em “pacotes” de bits ou bytes. Cada um
desses pacotes atravessa as várias camadas da arquitectura de rede e
recebe um cabeçalho com informação específica de cada uma
dessas camadas. Ao chegar ao computador receptor, os pacotes das
mensagens atravessam as mesmas camadas da arquitectura de rede,
mas agora

13. Esquema das camadas

14. • ENCAPSULAMENTO/DESENCAPSULAMENTO
