O documento descreve o processo completo da indústria do petróleo, desde a exploração e extração até o refino e distribuição de derivados. Inicialmente, realiza-se a exploração para identificar reservas de petróleo e gás natural. Após a perfuração de poços, tem início a produção e transporte do óleo cru para refinarias, onde é processado e transformado em produtos como gasolina e diesel. Por fim, esses derivados são distribuídos para consumo.

1. UNIVERSIDADE FEDERAL DO TOCANTINS
CAMPUS UNIVERSITÁRIO DE GURUPI
CURSO DE QUÍMICA AMBIENTAL
ACADÊMICOS: Gabriela Costa Milhomens
Luiz Paulo Martins de Souza
PROFESSOR: Horllys Gomes Barreto
PROCESSAMENTO DO PETRÓLEO E GÁS
GURUPI-TO

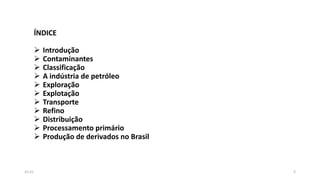

2. ÍNDICE
 Introdução
 Contaminantes
 Classificação
 A indústria de petróleo
 Exploração
 Explotação
 Transporte
 Refino
 Distribuição
 Processamento primário
 Produção de derivados no Brasil
215:31

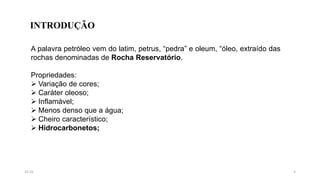

3. A palavra petróleo vem do latim, petrus, “pedra” e oleum, “óleo, extraído das
rochas denominadas de Rocha Reservatório.
Propriedades:
 Variação de cores;
 Caráter oleoso;
 Inflamável;
 Menos denso que a água;
 Cheiro característico;
 Hidrocarbonetos;
INTRODUÇÃO
315:31

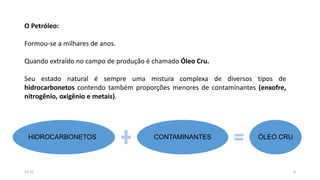

4. O Petróleo:
Formou-se a milhares de anos.
Quando extraído no campo de produção é chamado Óleo Cru.
Seu estado natural é sempre uma mistura complexa de diversos tipos de
hidrocarbonetos contendo também proporções menores de contaminantes (enxofre,
nitrogênio, oxigênio e metais).
HIDROCARBONETOS CONTAMINANTES ÓLEO CRU
415:31

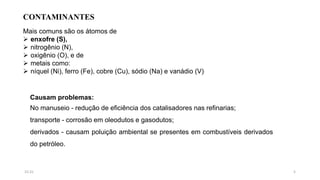

5. CONTAMINANTES
Mais comuns são os átomos de
 enxofre (S),
 nitrogênio (N),
 oxigênio (O), e de
 metais como:
 níquel (Ni), ferro (Fe), cobre (Cu), sódio (Na) e vanádio (V)
Causam problemas:
No manuseio - redução de eficiência dos catalisadores nas refinarias;
transporte - corrosão em oleodutos e gasodutos;
derivados - causam poluição ambiental se presentes em combustíveis derivados
do petróleo.
515:31

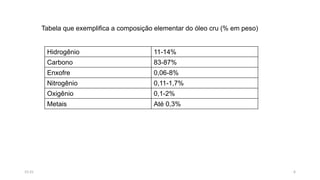

6. Hidrogênio 11-14%
Carbono 83-87%
Enxofre 0,06-8%
Nitrogênio 0,11-1,7%
Oxigênio 0,1-2%
Metais Até 0,3%
Tabela que exemplifica a composição elementar do óleo cru (% em peso)
615:31

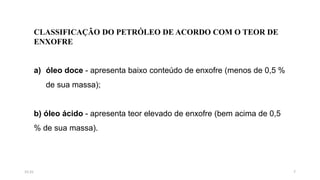

7. CLASSIFICAÇÃO DO PETRÓLEO DE ACORDO COM O TEOR DE
ENXOFRE
a) óleo doce - apresenta baixo conteúdo de enxofre (menos de 0,5 %
de sua massa);
b) óleo ácido - apresenta teor elevado de enxofre (bem acima de 0,5
% de sua massa).
715:31

8. NO RESERVÁTORIO
815:31
Na zona superior do reservatório, geralmente há uma “capa” de gás rico em metano
(CH4), conhecido como Gás Associado. Esse gás é composto também por outros
hidrocarbonetos (no estado gasoso) e por gases corrosivos, como o gás sulfídrico (H2S)
e o dióxido de carbono (CO2).
Na zona intermediária, está o óleo propriamente dito, contendo água emulsionada e
também os mesmos componentes presentes no gás associado.
Na zona inferior, encontramos água livre (não misturada com óleo), com Sais
Inorgânicos dissolvidos e Sedimentos.

9. 915:31

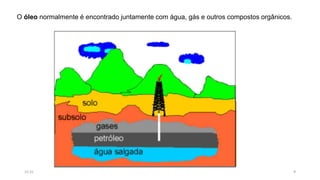

O óleo normalmente é encontrado juntamente com água, gás e outros compostos orgânicos.

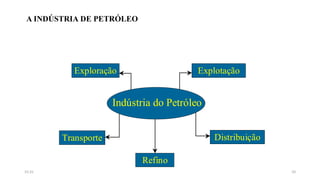

10. A INDÚSTRIA DE PETRÓLEO
Distribuição
Refino
Transporte
Exploração Explotação
Indústria do Petróleo
1015:31

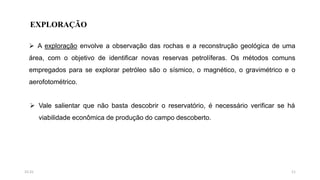

11. EXPLORAÇÃO
 A exploração envolve a observação das rochas e a reconstrução geológica de uma
área, com o objetivo de identificar novas reservas petrolíferas. Os métodos comuns
empregados para se explorar petróleo são o sísmico, o magnético, o gravimétrico e o
aerofotométrico.
 Vale salientar que não basta descobrir o reservatório, é necessário verificar se há
viabilidade econômica de produção do campo descoberto.
1115:31

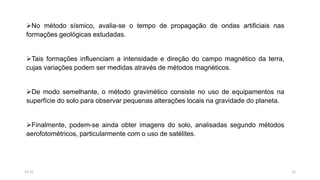

12. No método sísmico, avalia-se o tempo de propagação de ondas artificiais nas
formações geológicas estudadas.
Tais formações influenciam a intensidade e direção do campo magnético da terra,
cujas variações podem ser medidas através de métodos magnéticos.
De modo semelhante, o método gravimético consiste no uso de equipamentos na
superfície do solo para observar pequenas alterações locais na gravidade do planeta.
Finalmente, podem-se ainda obter imagens do solo, analisadas segundo métodos
aerofotométricos, particularmente com o uso de satélites.
1215:31

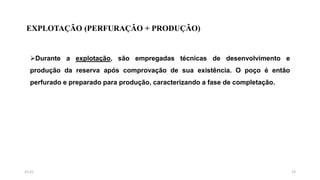

13. EXPLOTAÇÃO (PERFURAÇÃO + PRODUÇÃO)
Durante a explotação, são empregadas técnicas de desenvolvimento e
produção da reserva após comprovação de sua existência. O poço é então
perfurado e preparado para produção, caracterizando a fase de completação.
1315:31

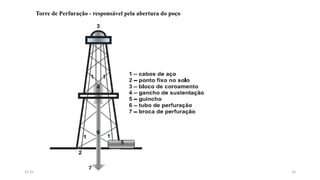

14. Torre de Perfuração - responsável pela abertura do poço
1415:31

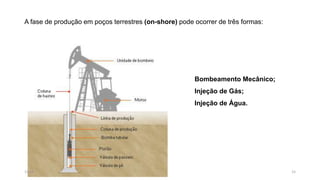

15. A fase de produção em poços terrestres (on-shore) pode ocorrer de três formas:
Bombeamento Mecânico;
Injeção de Gás;
Injeção de Água.
1515:31

16. Em reservas marítimas, por sua vez, a produção poderá ser feita em plataformas fixas,
plataformas auto-eleváveis (em águas rasas: aproximadamente 90 m) ou plataformas semi-
submersíveis, e auxiliada por navios-sonda.
1615:31

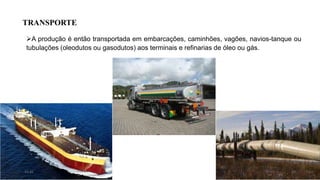

17. TRANSPORTE
A produção é então transportada em embarcações, caminhões, vagões, navios-tanque ou
tubulações (oleodutos ou gasodutos) aos terminais e refinarias de óleo ou gás.
1715:31

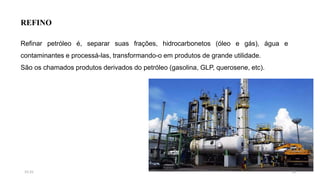

18. REFINO
Refinar petróleo é, separar suas frações, hidrocarbonetos (óleo e gás), água e
contaminantes e processá-las, transformando-o em produtos de grande utilidade.
São os chamados produtos derivados do petróleo (gasolina, GLP, querosene, etc).
1815:31

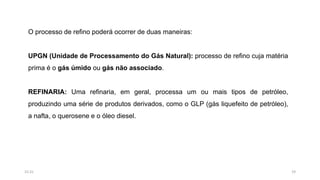

19. O processo de refino poderá ocorrer de duas maneiras:
UPGN (Unidade de Processamento do Gás Natural): processo de refino cuja matéria
prima é o gás úmido ou gás não associado.
REFINARIA: Uma refinaria, em geral, processa um ou mais tipos de petróleo,
produzindo uma série de produtos derivados, como o GLP (gás liquefeito de petróleo),
a nafta, o querosene e o óleo diesel.
1915:31

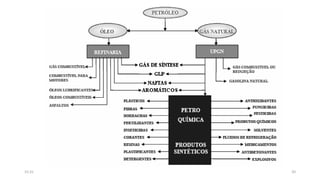

20. 2015:31

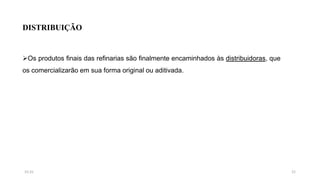

21. DISTRIBUIÇÃO
Os produtos finais das refinarias são finalmente encaminhados às distribuidoras, que
os comercializarão em sua forma original ou aditivada.
2115:31

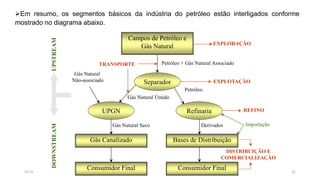

22. Em resumo, os segmentos básicos da indústria do petróleo estão interligados conforme
mostrado no diagrama abaixo.
Campos de Petróleo e
Gás Natural
Gás Natural Seco
Separador
RefinariaUPGN
Consumidor Final
Bases de Distribuição
Consumidor Final
Gás Canalizado
Derivados
Gás Natural
Não-associado
Gás Natural Úmido
Petróleo
Petróleo + Gás Natural Associado
EXPLORAÇÃO
EXPLOTAÇÃO
REFINO
DISTRIBUIÇÃO E
COMERCIALIZAÇÃO
Importação
TRANSPORTE
DOWNSTREAMUPSTREAM
2215:31

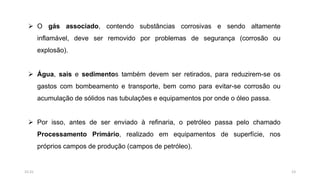

23.  O gás associado, contendo substâncias corrosivas e sendo altamente
inflamável, deve ser removido por problemas de segurança (corrosão ou
explosão).
 Água, sais e sedimentos também devem ser retirados, para reduzirem-se os
gastos com bombeamento e transporte, bem como para evitar-se corrosão ou
acumulação de sólidos nas tubulações e equipamentos por onde o óleo passa.
 Por isso, antes de ser enviado à refinaria, o petróleo passa pelo chamado
Processamento Primário, realizado em equipamentos de superfície, nos
próprios campos de produção (campos de petróleo).
2315:31

24. Ao final desse processamento, teremos fluxos separados de óleo e gás, além de
salmoura descartável.
O óleo final conterá teores menores daqueles hidrocarbonetos mais facilmente
vaporizáveis; ficando, então, menos inflamável que o óleo cru. Por isso, esse óleo
“processado” é também chamado Óleo Estabilizado.
2415:31

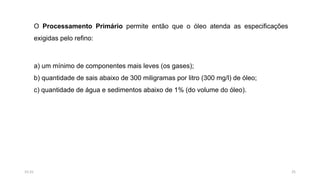

25. O Processamento Primário permite então que o óleo atenda as especificações
exigidas pelo refino:
a) um mínimo de componentes mais leves (os gases);
b) quantidade de sais abaixo de 300 miligramas por litro (300 mg/l) de óleo;
c) quantidade de água e sedimentos abaixo de 1% (do volume do óleo).
2515:31

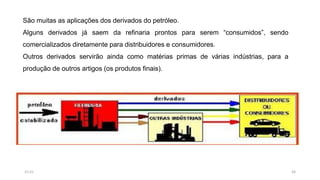

26. São muitas as aplicações dos derivados do petróleo.
Alguns derivados já saem da refinaria prontos para serem “consumidos”, sendo
comercializados diretamente para distribuidores e consumidores.
Outros derivados servirão ainda como matérias primas de várias indústrias, para a
produção de outros artigos (os produtos finais).
2615:31

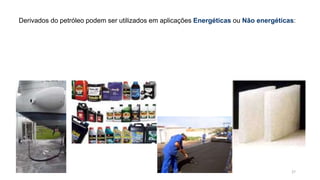

27. Derivados do petróleo podem ser utilizados em aplicações Energéticas ou Não energéticas:
2715:31

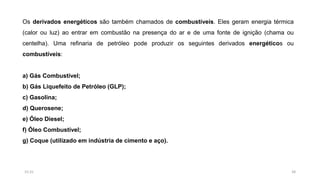

28. Os derivados energéticos são também chamados de combustíveis. Eles geram energia térmica
(calor ou luz) ao entrar em combustão na presença do ar e de uma fonte de ignição (chama ou
centelha). Uma refinaria de petróleo pode produzir os seguintes derivados energéticos ou
combustíveis:
a) Gás Combustível;
b) Gás Liquefeito de Petróleo (GLP);
c) Gasolina;
d) Querosene;
e) Óleo Diesel;
f) Óleo Combustível;
g) Coque (utilizado em indústria de cimento e aço).
2815:31

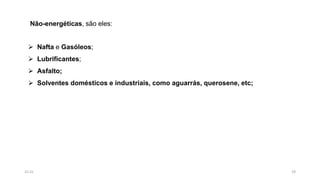

29. Não-energéticas, são eles:
 Nafta e Gasóleos;
 Lubrificantes;
 Asfalto;
 Solventes domésticos e industriais, como aguarrás, querosene, etc;
2915:31

30. PRODUÇÃO DE DERIVADOS NAS REFINARIAS DO BRASIL
3015:31

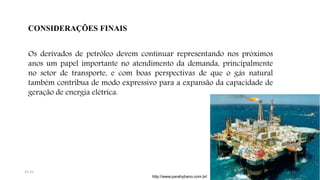

31. CONSIDERAÇÕES FINAIS
Os derivados de petróleo devem continuar representando nos próximos
anos um papel importante no atendimento da demanda, principalmente
no setor de transporte, e com boas perspectivas de que o gás natural
também contribua de modo expressivo para a expansão da capacidade de
geração de energia elétrica.
http://www.parahybano.com.br/
3115:31
