Este documento fornece instruções passo-a-passo para operar uma máquina de corte a laser, começando com os componentes e funções da máquina, seguido pelos primeiros passos como ligar a máquina e carregar o material, e terminando com comandos comuns utilizados.

1. OPERADOR
DE MÁQUINA
DE CORTE A
LASER
SANDRO MARQUES

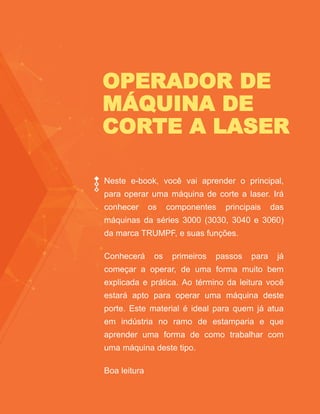

2. OPERADOR DE
MÁQUINA DE
CORTE A LASER
Neste e-book, você vai aprender o principal,
para operar uma máquina de corte a laser. Irá
conhecer os componentes principais das
máquinas da séries 3000 (3030, 3040 e 3060)
da marca TRUMPF, e suas funções.
Conhecerá os primeiros passos para já
começar a operar, de uma forma muito bem
explicada e prática. Ao término da leitura você
estará apto para operar uma máquina deste
porte. Este material é ideal para quem já atua
em indústria no ramo de estamparia e que
aprender uma forma de como trabalhar com
uma máquina deste tipo.
Boa leitura

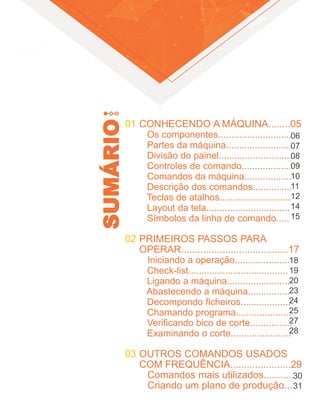

3. SUMÁRIO01
02
03
CONHECENDO A MÁQUINA........05
Os componentes............................
Partes da máquina.........................
Divisão do painel............................
Controles de comando...................
Comandos da máquina..................
Descrição dos comandos...............
Teclas de atalhos...........................
Layout da tela................................
Símbolos da linha de comando.....
PRIMEIROS PASSOS PARA
OPERAR.......................................17
Iniciando a operação.....................
Check-list......................................
Ligando a máquina........................
Abastecendo a máquina................
Decompondo ficheiros...................
Chamando programa.....................
Verificando bico de corte................
Examinando o corte.......................
OUTROS COMANDOS USADOS
COM FREQUÊNCIA......................29
Comandos mais utilizados...........
Criando um plano de produção...
06
07
08
09
10
11
12
14
15
18
19
20
23
24
25
27
28
30
31

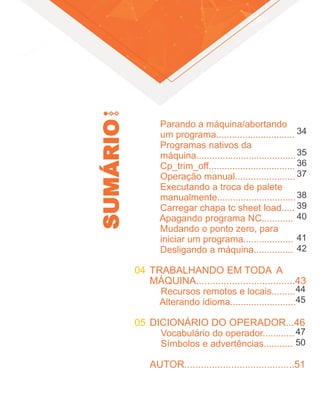

4. SUMÁRIO
04
05
Parando a máquina/abortando
um programa..............................
Programas nativos da
máquina......................................
Cp_trim_off.................................
Operação manual.......................
Executando a troca de palete
manualmente..............................
Carregar chapa tc sheet load.....
Apagando programa NC............
Mudando o ponto zero, para
iniciar um programa...................
Desligando a máquina...............
TRABALHANDO EM TODA A
MÁQUINA....................................43
Recursos remotos e locais.........
Alterando idioma.........................
DICIONÁRIO DO OPERADOR...46
Vocabulário do operador............
Símbolos e advertências...........
AUTOR........................................51
34
35
36
37
38
39
40
41
42
44
45
47
50

5. 5
CONHECENDO A
MÁQUINA
01

6. 6

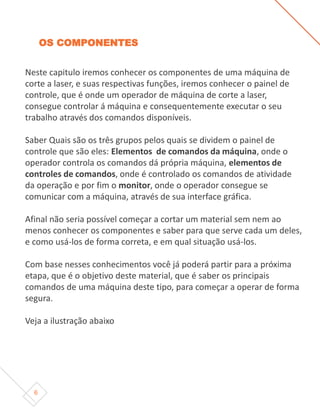

OS COMPONENTES
Neste capitulo iremos conhecer os componentes de uma máquina de
corte a laser, e suas respectivas funções, iremos conhecer o painel de
controle, que é onde um operador de máquina de corte a laser,
consegue controlar á máquina e consequentemente executar o seu
trabalho através dos comandos disponíveis.
Saber Quais são os três grupos pelos quais se dividem o painel de
controle que são eles: Elementos de comandos da máquina, onde o
operador controla os comandos dá própria máquina, elementos de
controles de comandos, onde é controlado os comandos de atividade
da operação e por fim o monitor, onde o operador consegue se
comunicar com a máquina, através de sua interface gráfica.
Afinal não seria possível começar a cortar um material sem nem ao
menos conhecer os componentes e saber para que serve cada um deles,
e como usá-los de forma correta, e em qual situação usá-los.
Com base nesses conhecimentos você já poderá partir para a próxima
etapa, que é o objetivo deste material, que é saber os principais
comandos de uma máquina deste tipo, para começar a operar de forma
segura.
Veja a ilustração abaixo

7. 7

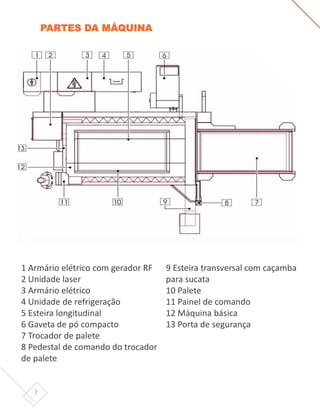

1 Armário elétrico com gerador RF
2 Unidade laser
3 Armário elétrico
4 Unidade de refrigeração
5 Esteira longitudinal
6 Gaveta de pó compacto
7 Trocador de palete
8 Pedestal de comando do trocador
de palete
9 Esteira transversal com caçamba
para sucata
10 Palete
11 Painel de comando
12 Máquina básica
13 Porta de segurança
PARTES DA MÁQUINA

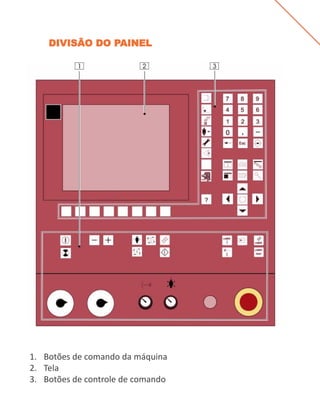

8. DIVISÃO DO PAINEL
1. Botões de comando da máquina
2. Tela
3. Botões de controle de comando

9. 9

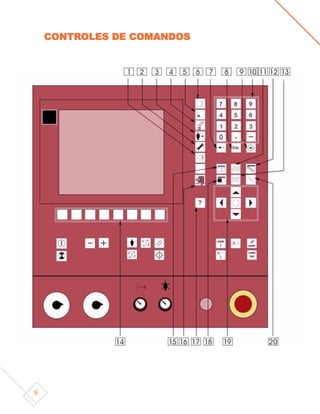

CONTROLES DE COMANDOS

10. 10

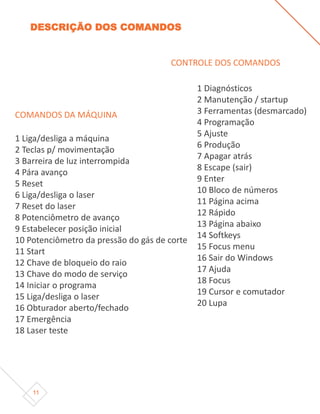

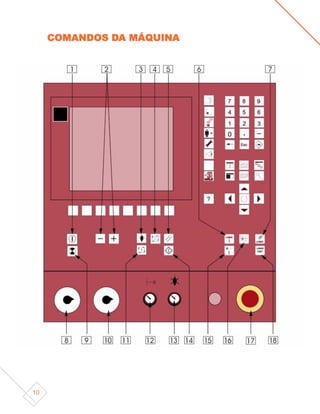

COMANDOS DA MÁQUINA

11. 11
1 Liga/desliga a máquina
2 Teclas p/ movimentação
3 Barreira de luz interrompida
4 Pára avanço
5 Reset
6 Liga/desliga o laser
7 Reset do laser
8 Potenciômetro de avanço
9 Estabelecer posição inicial
10 Potenciômetro da pressão do gás de corte
11 Start
12 Chave de bloqueio do raio
13 Chave do modo de serviço
14 Iniciar o programa
15 Liga/desliga o laser
16 Obturador aberto/fechado
17 Emergência
18 Laser teste
1 Diagnósticos
2 Manutenção / startup
3 Ferramentas (desmarcado)
4 Programação
5 Ajuste
6 Produção
7 Apagar atrás
8 Escape (sair)
9 Enter
10 Bloco de números
11 Página acima
12 Rápido
13 Página abaixo
14 Softkeys
15 Focus menu
16 Sair do Windows
17 Ajuda
18 Focus
19 Cursor e comutador
20 Lupa
COMANDOS DA MÁQUINA
CONTROLE DOS COMANDOS
DESCRIÇÃO DOS COMANDOS

12. 12

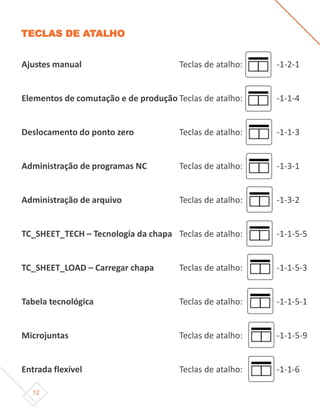

TECLAS DE ATALHO
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Ajustes manual
Elementos de comutação e de produção
Deslocamento do ponto zero
Administração de programas NC
Administração de arquivo
TC_SHEET_TECH – Tecnologia da chapa
TC_SHEET_LOAD – Carregar chapa
Tabela tecnológica
Microjuntas
Entrada flexível
-1-2-1
-1-1-4
-1-1-3
-1-3-1
-1-3-2
-1-1-5-5
-1-1-5-3
-1-1-5-1
-1-1-5-9
-1-1-6

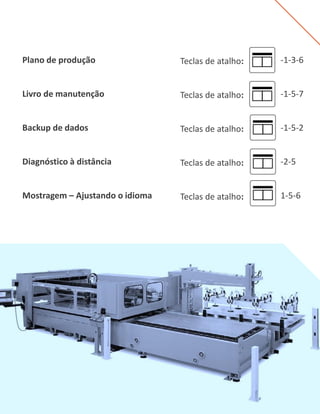

13. Plano de produção
Livro de manutenção
Backup de dados
Diagnóstico à distância
Mostragem – Ajustando o idioma
-1-3-6
-1-5-7
-1-5-2
-2-5
1-5-6
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:
Teclas de atalho:

14. 14

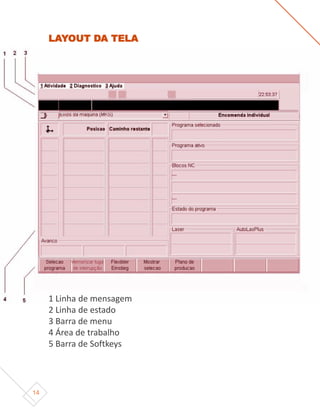

LAYOUT DA TELA
1 Linha de mensagem
2 Linha de estado
3 Barra de menu
4 Área de trabalho
5 Barra de Softkeys

15. 15

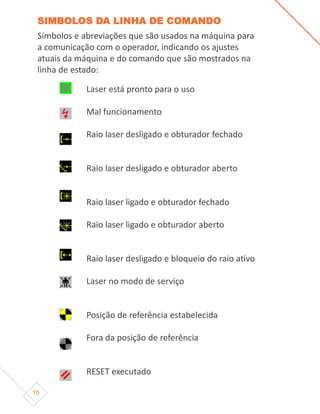

Símbolos e abreviações que são usados na máquina para
a comunicação com o operador, indicando os ajustes
atuais da máquina e do comando que são mostrados na
linha de estado:
Laser está pronto para o uso
Mal funcionamento
Raio laser desligado e obturador fechado
Raio laser desligado e obturador aberto
Raio laser ligado e obturador fechado
Raio laser ligado e obturador aberto
Raio laser desligado e bloqueio do raio ativo
Laser no modo de serviço
Posição de referência estabelecida
Fora da posição de referência
RESET executado
SIMBOLOS DA LINHA DE COMANDO

16. 16

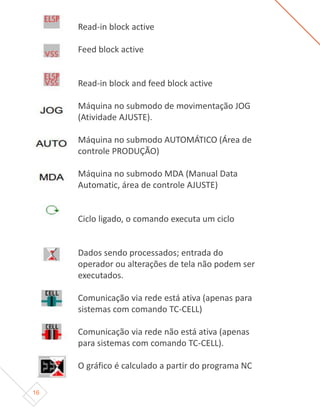

Read-in block active
Feed block active
Read-in block and feed block active
Máquina no submodo de movimentação JOG
(Atividade AJUSTE).
Máquina no submodo AUTOMÁTICO (Área de
controle PRODUÇÃO)
Máquina no submodo MDA (Manual Data
Automatic, área de controle AJUSTE)
Ciclo ligado, o comando executa um ciclo
Dados sendo processados; entrada do
operador ou alterações de tela não podem ser
executados.
Comunicação via rede está ativa (apenas para
sistemas com comando TC-CELL)
Comunicação via rede não está ativa (apenas
para sistemas com comando TC-CELL).
O gráfico é calculado a partir do programa NC

17. 17
PRIMEIROS
PASSOS PARA
OPERAR
02

18. 18

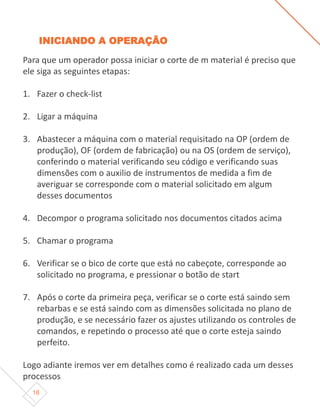

INICIANDO A OPERAÇÃO
Para que um operador possa iniciar o corte de m material é preciso que
ele siga as seguintes etapas:
1. Fazer o check-list
2. Ligar a máquina
3. Abastecer a máquina com o material requisitado na OP (ordem de
produção), OF (ordem de fabricação) ou na OS (ordem de serviço),
conferindo o material verificando seu código e verificando suas
dimensões com o auxilio de instrumentos de medida a fim de
averiguar se corresponde com o material solicitado em algum
desses documentos
4. Decompor o programa solicitado nos documentos citados acima
5. Chamar o programa
6. Verificar se o bico de corte que está no cabeçote, corresponde ao
solicitado no programa, e pressionar o botão de start
7. Após o corte da primeira peça, verificar se o corte está saindo sem
rebarbas e se está saindo com as dimensões solicitada no plano de
produção, e se necessário fazer os ajustes utilizando os controles de
comandos, e repetindo o processo até que o corte esteja saindo
perfeito.
Logo adiante iremos ver em detalhes como é realizado cada um desses
processos

19. 19
O Curso de Powermill é ideal para
iniciantes que desejam
compreender as características e
os recursos básicos oferecidos
pela ferramenta CAM, que é
utilizada mundialmente na
elaboração de programas CNC.
Com o curso, o aluno estará
capacitado a desenvolver
programação CNC baseando-se
em modelos 3d.
OUTRO CURSO RECOMENDADO PARA
ÁREA INDUSTRIAL E PROGRAMAÇÃO
CNC

20. 20
COMPRE AGORA APOSTILA COMPLETA DE
TREINAMENTO DE OPERAÇÃO DE MÁQUINA CORTE A
LASER

21. 21
AUTOR
Sandro Marques, nascido em município de Campinas- SP.
Operador de corte a laser,
formado em técnico em Mecatrônica SENAI/PR
e-mail: sandro@lcstecno.com.br
