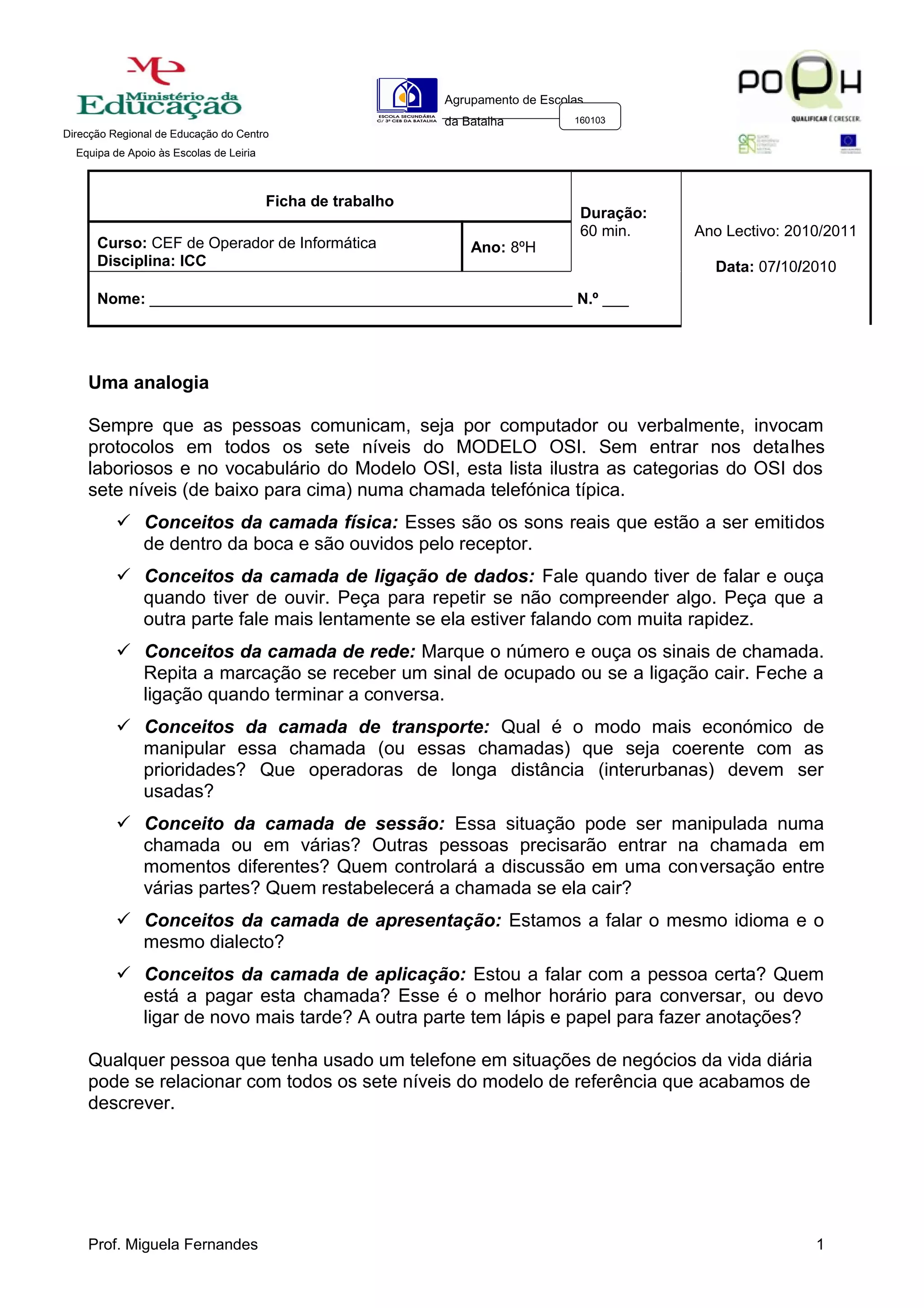

Uma analogia
Sempre que as pessoas comunicam, seja por computador ou verbalmente, invocam
protocolos em todos os sete níveis do MODELO OSI. Sem entrar nos detalhes
laboriosos e no vocabulário do Modelo OSI, esta lista ilustra as categorias do OSI dos
sete níveis (de baixo para cima) numa chamada telefónica típica.
 Conceitos da camada física: Esses são os sons reais que estão a ser emitidos
de dentro da boca e são ouvidos pelo receptor.
 Conceitos da camada de ligação de dados: Fale quando tiver de falar e ouça
quando tiver de ouvir. Peça para repetir se não compreender algo. Peça que a
outra parte fale mais lentamente se ela estiver falando com muita rapidez.
 Conceitos da camada de rede: Marque o número e ouça os sinais de chamada.
Repita a marcação se receber um sinal de ocupado ou se a ligação cair. Feche a
ligação quando terminar a conversa.
 Conceitos da camada de transporte: Qual é o modo mais económico de
manipular essa chamada (ou essas chamadas) que seja coerente com as
prioridades? Que operadoras de longa distância (interurbanas) devem ser
usadas?
 Conceito da camada de sessão: Essa situação pode ser manipulada numa
chamada ou em várias? Outras pessoas precisarão entrar na chamada em
momentos diferentes? Quem controlará a discussão em uma conversação entre
várias partes? Quem restabelecerá a chamada se ela cair?
 Conceitos da camada de apresentação: Estamos a falar o mesmo idioma e o
mesmo dialecto?
 Conceitos da camada de aplicação: Estou a falar com a pessoa certa? Quem
está a pagar esta chamada? Esse é o melhor horário para conversar, ou devo
ligar de novo mais tarde? A outra parte tem lápis e papel para fazer anotações?
Qualquer pessoa que tenha usado um telefone em situações de negócios da vida diária
pode se relacionar com todos os sete níveis do modelo de referência que acabamos de
descrever.
Prof. Miguela Fernandes 1

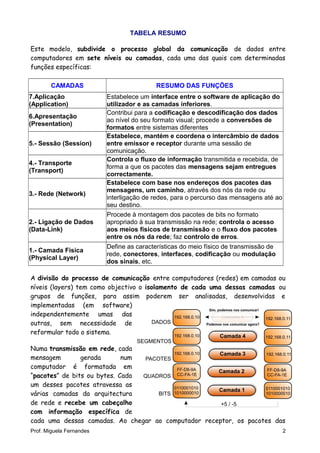

2. TABELA RESUMO
Este modelo, subdivide o processo global da comunicação de dados entre
computadores em sete níveis ou camadas, cada uma das quais com determinadas
funções específicas:
CAMADAS RESUMO DAS FUNÇÕES
7.Aplicação
(Application)
Estabelece um interface entre o software de aplicação do
utilizador e as camadas inferiores.
6.Apresentação
(Presentation)
Contribui para a codificação e descodificação dos dados
ao nível do seu formato visual; procede a conversões de
formatos entre sistemas diferentes
5.- Sessão (Session)
Estabelece, mantém e coordena o intercâmbio de dados
entre emissor e receptor durante uma sessão de
comunicação.
4.- Transporte
(Transport)
Controla o fluxo de informação transmitida e recebida, de
forma a que os pacotes das mensagens sejam entregues
correctamente.
3.- Rede (Network)
Estabelece com base nos endereços dos pacotes das
mensagens, um caminho, através dos nós da rede ou
interligação de redes, para o percurso das mensagens até ao
seu destino.
2.- Ligação de Dados
(Data-Link)
Procede à montagem dos pacotes de bits no formato
apropriado à sua transmissão na rede; controla o acesso
aos meios físicos de transmissão e o fluxo dos pacotes
entre os nós da rede; faz controlo de erros.
1.- Camada Física
(Physical Layer)
Define as características do meio físico de transmissão de
rede, conectores, interfaces, codificação ou modulação
dos sinais, etc.
A divisão do processo de comunicação entre computadores (redes) em camadas ou
níveis (layers) tem como objectivo o isolamento de cada uma dessas camadas ou
grupos de funções, para assim poderem ser analisadas, desenvolvidas e
implementadas (em software)
independentemente umas das
outras, sem necessidade de
reformular todo o sistema.
Numa transmissão em rede, cada
mensagem gerada num
computador é formatada em
“pacotes” de bits ou bytes. Cada
um desses pacotes atravessa as
várias camadas da arquitectura
de rede e recebe um cabeçalho
com informação específica de
cada uma dessas camadas. Ao chegar ao computador receptor, os pacotes das
Prof. Miguela Fernandes 2

3. mensagens atravessam as mesmas camadas da arquitectura de rede, mas agora no
sentido inverso; então, são como que “desembrulhados” e reagrupados para
recomposição da mensagem original.

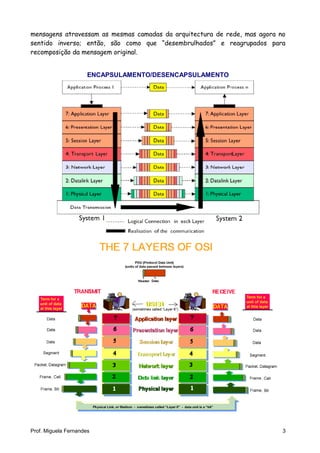

ENCAPSULAMENTO/DESENCAPSULAMENTO
Prof. Miguela Fernandes 3
