O documento descreve o modelo OSI de comunicações em rede, comparando-o a uma chamada telefônica. Explica que cada nível do modelo OSI corresponde a um conceito na chamada, como a camada física correspondendo aos sons emitidos, e a camada de aplicação correspondendo a quem está sendo chamado e o propósito da ligação. Também resume brevemente cada um dos sete níveis do modelo OSI.

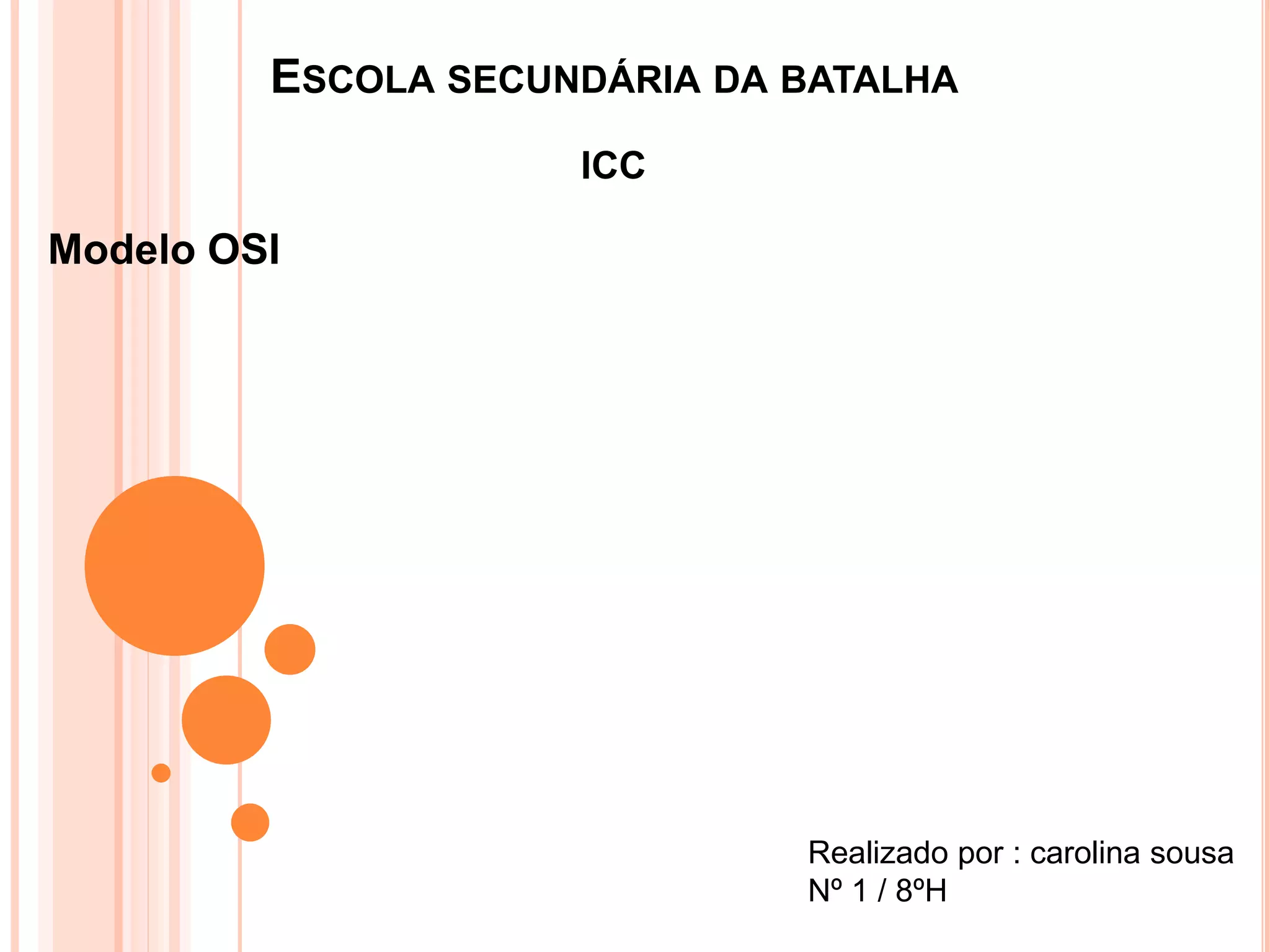

1. ESCOLA SECUNDÁRIA DA BATALHA
ICC
Modelo OSI
Realizado por : carolina sousa
Nº 1 / 8ºH

2.  Sempre que as pessoas comunicam, seja por
computador ou verbalmente, invocam protocolos
em todos os sete níveis do MODELO OSI. Sem
entrar nos detalhes laboriosos e no vocabulário
do Modelo OSI, esta lista ilustra as categorias do
OSI dos sete níveis (de baixo para cima) numa
chamada telefónica típica.
UMA ANALOGIA

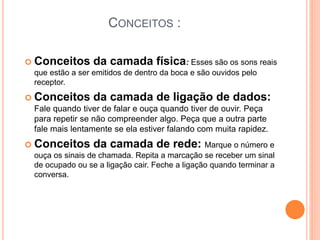

3. CONCEITOS :
 Conceitos da camada física: Esses são os sons reais
que estão a ser emitidos de dentro da boca e são ouvidos pelo
receptor.
 Conceitos da camada de ligação de dados:
Fale quando tiver de falar e ouça quando tiver de ouvir. Peça
para repetir se não compreender algo. Peça que a outra parte
fale mais lentamente se ela estiver falando com muita rapidez.
 Conceitos da camada de rede: Marque o número e
ouça os sinais de chamada. Repita a marcação se receber um sinal
de ocupado ou se a ligação cair. Feche a ligação quando terminar a
conversa.

4. CONCEITOS
 Conceitos da camada de transporte: Qual é o modo
mais económico de manipular essa chamada (ou essas chamadas)
que seja coerente com as prioridades? Que operadoras de longa
distância (interurbanas) devem ser usadas?
 Conceito da camada de sessão: Essa situação pode
ser manipulada numa chamada ou em várias? Outras pessoas
precisarão entrar na chamada em momentos diferentes? Quem
controlará a discussão em uma conversação entre várias
partes? Quem restabelecerá a chamada se ela cair?
 Conceitos da camada de apresentação: Estamos a
falar o mesmo idioma e o mesmo dialecto?
 Conceitos da camada de aplicação: Estou a falar
com a pessoa certa? Quem está a pagar esta chamada? Esse é
o melhor horário para conversar, ou devo ligar de novo mais
tarde? A outra parte tem lápis e papel para fazer anotações?

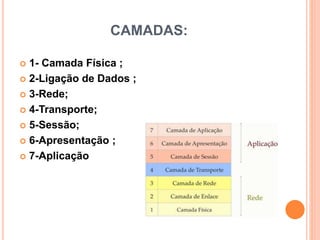

5. CAMADAS:
 1- Camada Física ;
 2-Ligação de Dados ;
 3-Rede;
 4-Transporte;
 5-Sessão;
 6-Apresentação ;
 7-Aplicação

6. FUNÇÃO DE CADA CAMADA:
 Camada Física: Define as características do meio físico
de transmissão de rede, conectores, interfaces,
codificação ou modulação dos sinais, etc.
 Ligação de Dados: controla o acesso aos meios
físicos de transmissão e o fluxo dos pacotes entre os nós
da rede; faz controlo de erros.
 Rede: Estabelece com base nos endereços dos
pacotes das mensagens, um caminho, através dos nós da
rede ou interligação de redes, para o percurso das
mensagens até ao seu destino.
 Transporte :Controla o fluxo de informação transmitida
e recebida, de forma a que os pacotes das mensagens
sejam entregues correctamente.

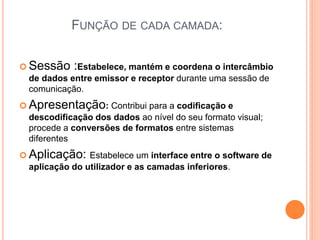

7. FUNÇÃO DE CADA CAMADA:
 Sessão :Estabelece, mantém e coordena o intercâmbio
de dados entre emissor e receptor durante uma sessão de
comunicação.
 Apresentação: Contribui para a codificação e
descodificação dos dados ao nível do seu formato visual;
procede a conversões de formatos entre sistemas
diferentes
 Aplicação: Estabelece um interface entre o software de
aplicação do utilizador e as camadas inferiores.

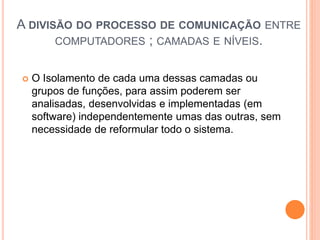

8. A DIVISÃO DO PROCESSO DE COMUNICAÇÃO ENTRE
COMPUTADORES ; CAMADAS E NÍVEIS.
 O Isolamento de cada uma dessas camadas ou
grupos de funções, para assim poderem ser
analisadas, desenvolvidas e implementadas (em
software) independentemente umas das outras, sem
necessidade de reformular todo o sistema.

9. TRANSMISSÃO EM REDE
 Numa transmissão em rede, cada mensagem gerada num
computador é formatada em “pacotes” de bits ou bytes. Cada
um desses pacotes atravessa as várias camadas da
arquitectura de rede e recebe um cabeçalho com
informação específica de cada uma dessas camadas. Ao
chegar ao computador receptor, os pacotes das mensagens
atravessam as mesmas camadas da arquitectura de rede,
mas agora no sentido inverso; então, são como que
“desembrulhados” e reagrupados para recomposição da
mensagem original.

10. ENCAPSULAMENTO /DESENCAPSULAMENTO
