Prof. Roberto Ferreira
Página - 1 -
APOSTILA
modelagem industrial & SOB medida
PROFESSOR ROBERTO FERREIRA
Prof. Roberto Ferreira
Página - 2 -
SUMÁRIO
TABELA DE MEDIDAS 04
SAIA BÁSICA 07
MOLDE BÁSICO – BLUSA FEMININA 09
MANGA BÁSICA CURTA 11
VESTIDO BÁSICO 12

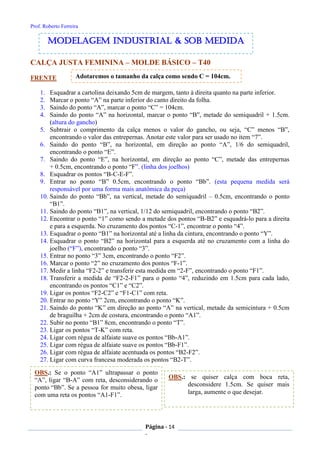

CALÇA JUSTA FEMININA 14
MACACÃO FEMININO 16

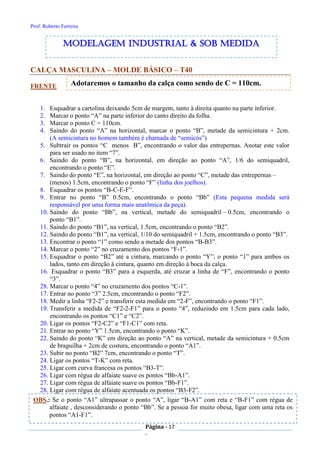

CALAÇ MASCULINA 17

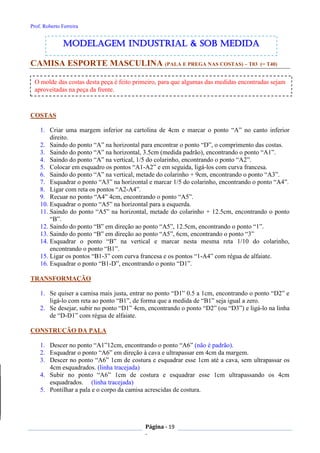

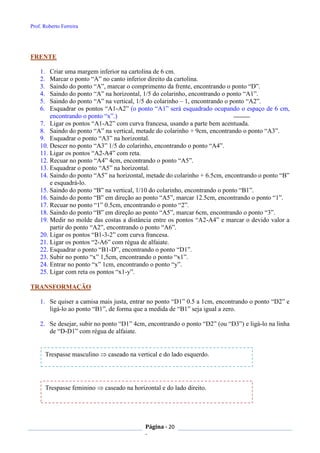

CAMISA ESPORTE MASCULINA 19

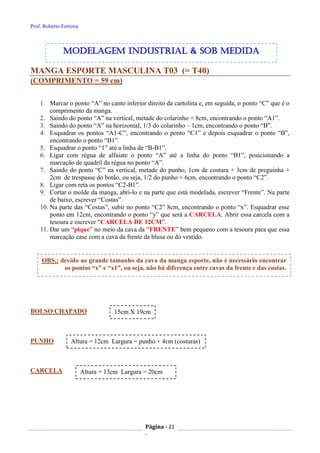

MANGA ESPORTE MASCULINA 21

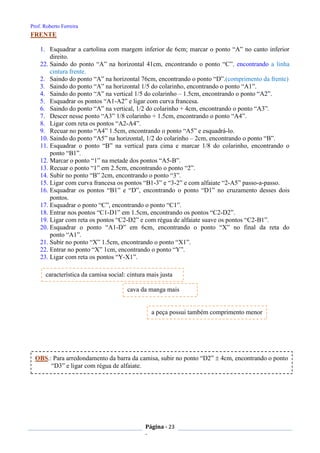

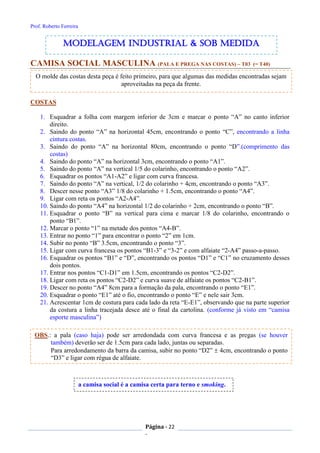

CAMISA SOCIAL MASCULINA 22

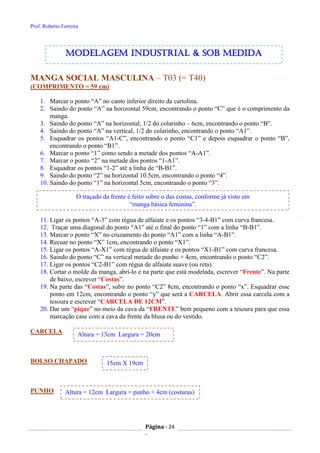

MANGA SOCIAL MASCULINA 24

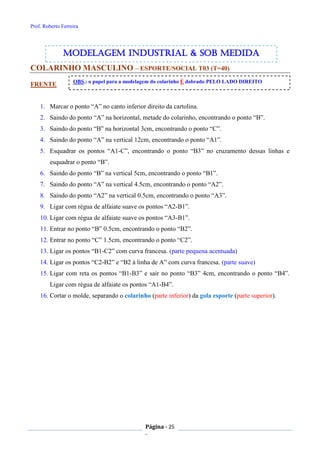

COLARINHO MASCULINO 25

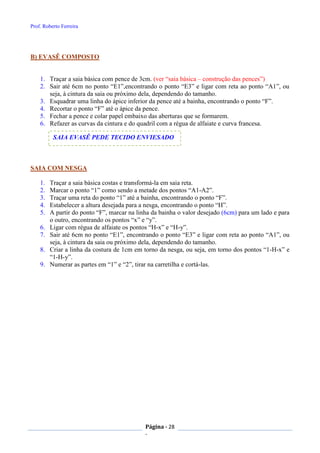

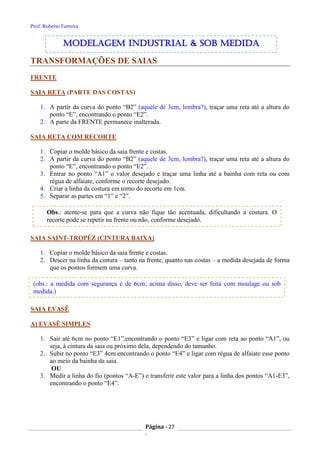

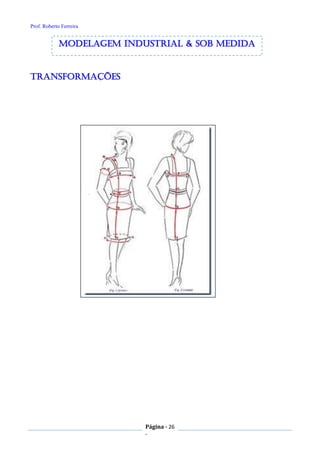

TRANSFORMAÇÃO – SAIAS 27

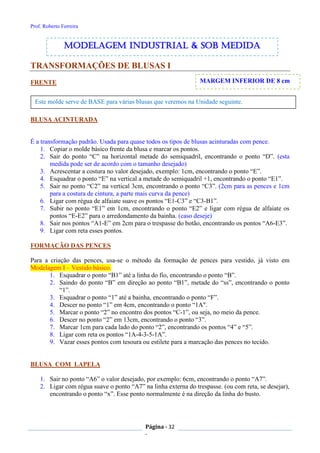

TRANSFORMAÇÃO – BLUSAS I 32
TRANSFORMAÇÃO – BLUSAS II 34
FORMAÇÃO DA BLUSA ESTILO CORSELET 35

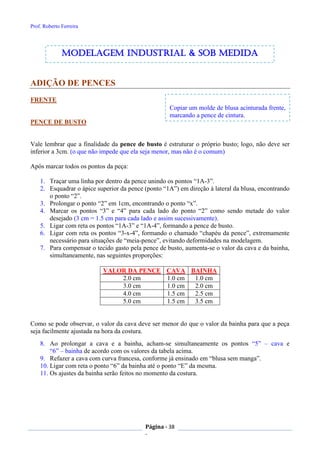

ADIÇÃO DE PENCES 38

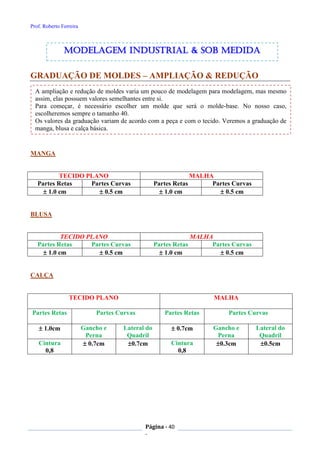

GRADUAÇÃO DE MOLDES 40

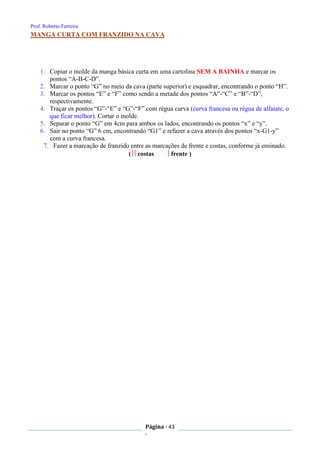

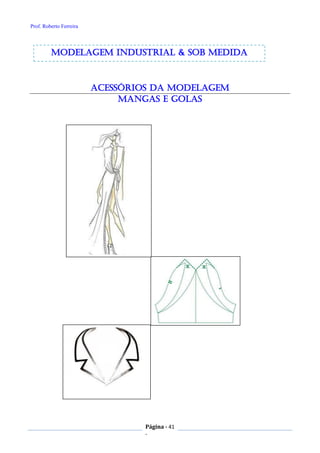

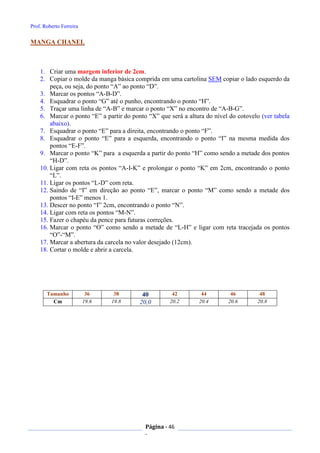

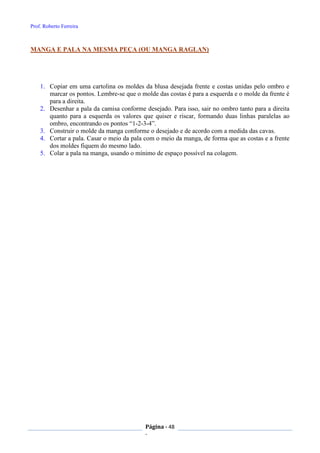

ACESSÓRIOS DA MODELAGEM – MANGAS 42

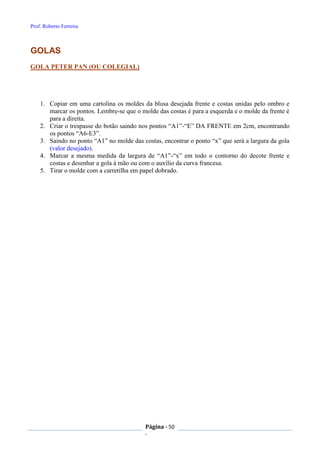

ACESSÓRIOS DA MODELAGEM – GOLAS 50

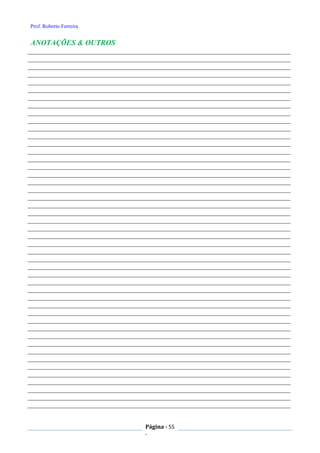

ANOTAÇÕES & OUTROS 55
PROFESSOR ROBERTO FERREIRA
Prof. Roberto Ferreira
Página - 3 -

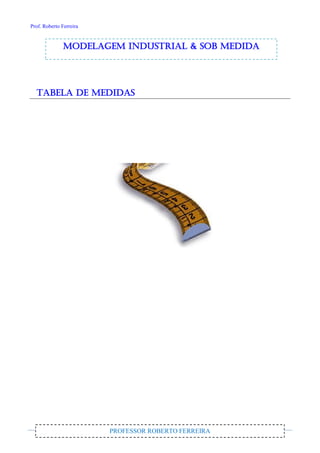

TABELA DE MEDIDAS
modelagem industrial & SOB medida
PROFESSOR ROBERTO FERREIRA
Prof. Roberto Ferreira
Página - 4 -

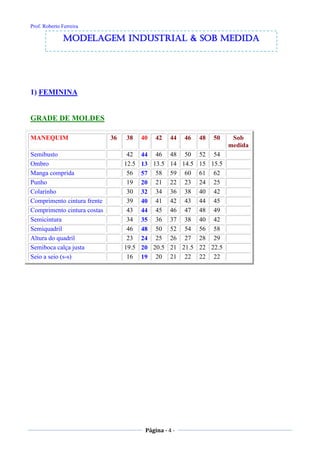

1) FEMININA
GRADE DE MOLDES
MANEQUIM 36 38 40 42 44 46 48 50 Sob
medida
Semibusto 42 44 46 48 50 52 54
Ombro 12.5 13 13.5 14 14.5 15 15.5
Manga comprida 56 57 58 59 60 61 62
Punho 19 20 21 22 23 24 25
Colarinho 30 32 34 36 38 40 42
Comprimento cintura frente 39 40 41 42 43 44 45
Comprimento cintura costas 43 44 45 46 47 48 49
Semicintura 34 35 36 37 38 40 42
Semiquadril 46 48 50 52 54 56 58
Altura do quadril 23 24 25 26 27 28 29
Semiboca calça justa 19.5 20 20.5 21 21.5 22 22.5
Seio a seio (s-s) 16 19 20 21 22 22 22
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 5 -

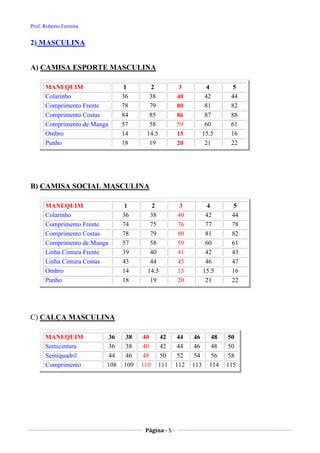

2) MASCULINA
A) CAMISA ESPORTE MASCULINA
B) CAMISA SOCIAL MASCULINA
MANEQUIM 1 2 3 4 5
Colarinho 36 38 40 42 44
Comprimento Frente 74 75 76 77 78
Comprimento Costas 78 79 80 81 82
Comprimento de Manga 57 58 59 60 61
Linha Cintura Frente 39 40 41 42 43
Linha Cintura Costas 43 44 45 46 47
Ombro 14 14.5 15 15.5 16
Punho 18 19 20 21 22
C) CALÇA MASCULINA
MANEQUIM 36 38 40 42 44 46 48 50
Semicintura 36 38 40 42 44 46 48 50
Semiquadril 44 46 48 50 52 54 56 58
Comprimento 108 109 110 111 112 113 114 115
MANEQUIM 1 2 3 4 5
Colarinho 36 38 40 42 44
Comprimento Frente 78 79 80 81 82
Comprimento Costas 84 85 86 87 88
Comprimento de Manga 57 58 59 60 61
Ombro 14 14.5 15 15.5 16
Punho 18 19 20 21 22
Prof. Roberto Ferreira
Página - 6 -

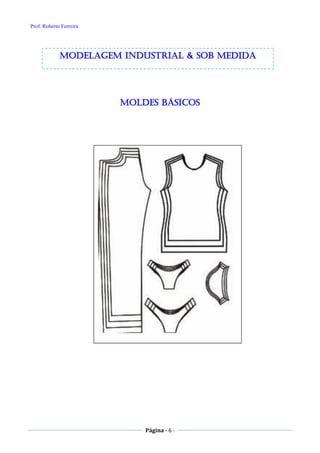

MOLDES BÁSICOS
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 7 -
SAIA BÁSICA
FRENTE
1. Marcar no canto inferior do papel a letra “A”.
2. Para determinar o comprimento da saia, sair do ponto “A” na horizontal e marcar o ponto
“C” em 45 cm. (valor desejado)
3. A bainha é acrescida do ponto “C” em 5 cm, encontrando o ponto “E”. (valor desejado)
4. Sair do ponto “A” na horizontal em direção ao ponto “B”, marcar a metade do semiquadril.
5. Saindo de “B” em direção ao ponto “A”, 1/6 do semiquadril, encontrando o ponto “D”.
6. Saindo do ponto “A” na vertical metade do semiquadril +1, encontrando o ponto “A3”.
7. Saindo do ponto “A” na horizontal em 2cm, encontrando “A2”.
8. Saindo do ponto “A” na vertical metade da semicintura +2, encontrando o ponto “A1”.
9. Esquadrar “A3” na horizontal, encontrando os pontos “B1”, “C1”, “D1” e “E1”.
10. Entrar no ponto “D1” em 1cm, encontrando o ponto “D2”.
11. Ligar “A1-D2-B1” com régua de alfaiate.
12. Ligar “A1”-“A2” com régua de alfaiate.
COSTAS
1. Copiar o molde da “saia básica frente” deixando 4cm de margem inferior.
2. Sair em “A2” 1.5cm, encontrando o ponto “a”.
3. Sair em “B” 3cm, encontrando o ponto “B2”.
4. Sair em “C” 1cm, encontrando o ponto “C2”.
5. Sair em “E” 1.5cm, encontrando “E2”.
6. Ligar com régua de alfaiate (curva suave) “a”-“B2”-“C2” e com a reta “C2”-“E2”.
OBS.: Dos pontos “a” a “E2” já estão inclusas as costuras.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 8 -
CONSTRUÇÃO DAS PENCES
(MARGEM DIREITA DE 2cm)
1. Sair em “A1” na vertical 2cm, encontrando “A4”.
2. Ligar com régua de alfaiate “A4” até encontrar a linha do quadril.
3. Marcar “1” na metade de “A1”-“A2”.
4. Esquadrar “1” na horizontal em direção ao quadril (“D”) em 12cm, encontrando o ponto “2”.
5. Marcar 1cm para cada lado do ponto “1”, encontrando os pontos “3” e “4”.
6. Ligar esses pontos em “2”.
7. Usar esse mesmo procedimento para os moldes “frente” e “costas”.
FRENTE COSTAS
COSTAS
O procedimento é o mesmo, exceto pelo fato de o papel não precisar ser dobrado devido às costuras
entre as duas partes das costas.
ACABAMENTO DA SAIA (RETÂNGULO DE 10cm X 60cm)
FRENTE
O molde de acabamento da saia com pence é feito a partir da saia básica.
1. Dobra-se o papel ao meio e contorna-se a cintura da saia básica.
2. Marca-se 6 cm da cintura para baixo e vai pontilhando acompanhando a curva da
cintura.
3. Corta-se o papel dobrado sobre as linhas pontilhadas dando o formato do acabamento.
Prof. Roberto Ferreira
Página - 9 -

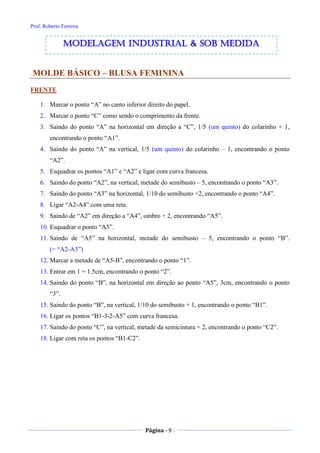

MOLDE BÁSICO – BLUSA FEMININA
FRENTE
1. Marcar o ponto “A” no canto inferior direito do papel.
2. Marcar o ponto “C” como sendo o comprimento da frente.
3. Saindo do ponto “A” na horizontal em direção a “C”, 1/5 (um quinto) do colarinho + 1,
encontrando o ponto “A1”.
4. Saindo do ponto “A” na vertical, 1/5 (um quinto) do colarinho – 1, encontrando o ponto
“A2”.
5. Esquadrar os pontos “A1” e “A2” e ligar com curva francesa.
6. Saindo do ponto “A2”, na vertical, metade do semibusto – 5, encontrando o ponto “A3”.
7. Saindo do ponto “A3” na horizontal, 1/10 do semibusto +2, encontrando o ponto “A4”.
8. Ligar “A2-A4” com uma reta.
9. Saindo de “A2” em direção a “A4”, ombro + 2, encontrando “A5”.
10. Esquadrar o ponto “A5”.
11. Saindo de “A5” na horizontal, metade do semibusto – 5, encontrando o ponto “B”.
(= “A2-A3”)
12. Marcar a metade de “A5-B”, encontrando o ponto “1”.
13. Entrar em 1 = 1.5cm, encontrando o ponto “2”.
14. Saindo do ponto “B”, na horizontal em direção ao ponto “A5”, 3cm, encontrando o ponto
“3”.
15. Saindo do ponto “B”, na vertical, 1/10 do semibusto + 1, encontrando o ponto “B1”.
16. Ligar os pontos “B1-3-2-A5” com curva francesa.
17. Saindo do ponto “C”, na vertical, metade da semicintura + 2, encontrando o ponto “C2”.
18. Ligar com reta os pontos “B1-C2”.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 10
-

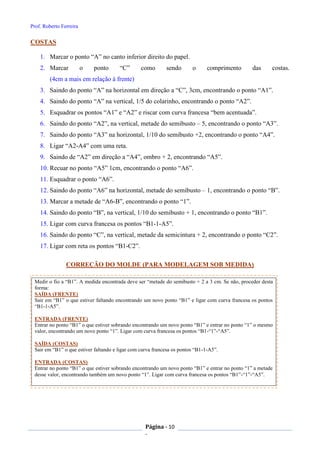

COSTAS
1. Marcar o ponto “A” no canto inferior direito do papel.
2. Marcar o ponto “C” como sendo o comprimento das costas.
(4cm a mais em relação à frente)
3. Saindo do ponto “A” na horizontal em direção a “C”, 3cm, encontrando o ponto “A1”.
4. Saindo do ponto “A” na vertical, 1/5 do colarinho, encontrando o ponto “A2”.
5. Esquadrar os pontos “A1” e “A2” e riscar com curva francesa “bem acentuada”.
6. Saindo do ponto “A2”, na vertical, metade do semibusto – 5, encontrando o ponto “A3”.
7. Saindo do ponto “A3” na horizontal, 1/10 do semibusto +2, encontrando o ponto “A4”.
8. Ligar “A2-A4” com uma reta.
9. Saindo de “A2” em direção a “A4”, ombro + 2, encontrando “A5”.
10. Recuar no ponto “A5” 1cm, encontrando o ponto “A6”.
11. Esquadrar o ponto “A6”.
12. Saindo do ponto “A6” na horizontal, metade do semibusto – 1, encontrando o ponto “B”.
13. Marcar a metade de “A6-B”, encontrando o ponto “1”.
14. Saindo do ponto “B”, na vertical, 1/10 do semibusto + 1, encontrando o ponto “B1”.
15. Ligar com curva francesa os pontos “B1-1-A5”.
16. Saindo do ponto “C”, na vertical, metade da semicintura + 2, encontrando o ponto “C2”.
17. Ligar com reta os pontos “B1-C2”.
CORREÇÃO DO MOLDE (PARA MODELAGEM SOB MEDIDA)
Medir o fio a “B1”. A medida encontrada deve ser “metade do semibusto + 2 a 3 cm. Se não, proceder desta
forma:
SAÍDA (FRENTE)
Sair em “B1” o que estiver faltando encontrando um novo ponto “B1” e ligar com curva francesa os pontos
“B1-1-A5”.
ENTRADA (FRENTE)
Entrar no ponto “B1” o que estiver sobrando encontrando um novo ponto “B1” e entrar no ponto “1” o mesmo
valor, encontrando um novo ponto “1”. Ligar com curva francesa os pontos “B1-“1”-“A5”.
SAÍDA (COSTAS)
Sair em “B1” o que estiver faltando e ligar com curva francesa os pontos “B1-1-A5”.
ENTRADA (COSTAS)
Entrar no ponto “B1” o que estiver sobrando encontrando um novo ponto “B1” e entrar no ponto “1” a metade
desse valor, encontrando também um novo ponto “1”. Ligar com curva francesa os pontos “B1”-“1”-“A5”.
Prof. Roberto Ferreira
Página - 11
-

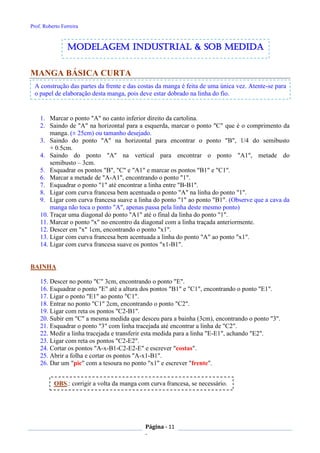

MANGA BÁSICA CURTA
1. Marcar o ponto "A" no canto inferior direito da cartolina.
2. Saindo de "A" na horizontal para a esquerda, marcar o ponto "C" que é o comprimento da
manga. (± 25cm) ou tamanho desejado.
3. Saindo do ponto "A" na horizontal para encontrar o ponto "B", 1/4 do semibusto
+ 0.5cm.
4. Saindo do ponto "A" na vertical para encontrar o ponto "A1", metade do
semibusto – 3cm.
5. Esquadrar os pontos "B", "C" e "A1" e marcar os pontos "B1" e "C1".
6. Marcar a metade de "A-A1", encontrando o ponto "1".
7. Esquadrar o ponto "1" até encontrar a linha entre "B-B1".
8. Ligar com curva francesa bem acentuada o ponto "A" na linha do ponto "1".
9. Ligar com curva francesa suave a linha do ponto "1" ao ponto "B1". (Observe que a cava da
manga não toca o ponto "A", apenas passa pela linha deste mesmo ponto)
10. Traçar uma diagonal do ponto "A1" até o final da linha do ponto "1".
11. Marcar o ponto "x" no encontro da diagonal com a linha traçada anteriormente.
12. Descer em "x" 1cm, encontrando o ponto "x1".
13. Ligar com curva francesa bem acentuada a linha do ponto "A" ao ponto "x1".
14. Ligar com curva francesa suave os pontos "x1-B1".
BAINHA
15. Descer no ponto "C" 3cm, encontrando o ponto "E".
16. Esquadrar o ponto "E" até a altura dos pontos "B1" e "C1", encontrando o ponto "E1".
17. Ligar o ponto "E1" ao ponto "C1".
18. Entrar no ponto "C1" 2cm, encontrando o ponto "C2".
19. Ligar com reta os pontos "C2-B1".
20. Subir em "C" a mesma medida que desceu para a bainha (3cm), encontrando o ponto "3".
21. Esquadrar o ponto "3" com linha tracejada até encontrar a linha de "C2".
22. Medir a linha tracejada e transferir esta medida para a linha "E-E1", achando "E2".
23. Ligar com reta os pontos "C2-E2".
24. Cortar os pontos "A-x-B1-C2-E2-E" e escrever "costas".
25. Abrir a folha e cortar os pontos "A-x1-B1".
26. Dar um "pic" com a tesoura no ponto "x1" e escrever "frente".
A construção das partes da frente e das costas da manga é feita de uma única vez. Atente-se para
o papel de elaboração desta manga, pois deve estar dobrado na linha do fio.
modelagem industrial & SOB medida
OBS.: corrigir a volta da manga com curva francesa, se necessário.
Prof. Roberto Ferreira
Página - 12
-

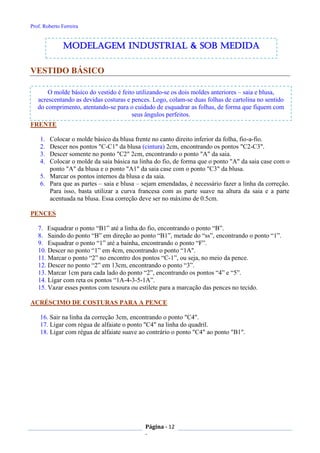

O molde básico do vestido é feito utilizando-se os dois moldes anteriores – saia e blusa,
acrescentando as devidas costuras e pences. Logo, colam-se duas folhas de cartolina no sentido
do comprimento, atentando-se para o cuidado de esquadrar as folhas, de forma que fiquem com
seus ângulos perfeitos.
VESTIDO BÁSICO
FRENTE
1. Colocar o molde básico da blusa frente no canto direito inferior da folha, fio-a-fio.
2. Descer nos pontos "C-C1" da blusa (cintura) 2cm, encontrando os pontos "C2-C3".
3. Descer somente no ponto "C2" 2cm, encontrando o ponto "A" da saia.
4. Colocar o molde da saia básica na linha do fio, de forma que o ponto "A" da saia case com o
ponto "A" da blusa e o ponto "A1" da saia case com o ponto "C3" da blusa.
5. Marcar os pontos internos da blusa e da saia.
6. Para que as partes – saia e blusa – sejam emendadas, é necessário fazer a linha da correção.
Para isso, basta utilizar a curva francesa com as parte suave na altura da saia e a parte
acentuada na blusa. Essa correção deve ser no máximo de 0.5cm.
PENCES
7. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”.
8. Saindo do ponto “B” em direção ao ponto “B1”, metade do “ss”, encontrando o ponto “1”.
9. Esquadrar o ponto “1” até a bainha, encontrando o ponto “F”.
10. Descer no ponto “1” em 4cm, encontrando o ponto “1A".
11. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence.
12. Descer no ponto “2” em 13cm, encontrando o ponto “3”.
13. Marcar 1cm para cada lado do ponto “2”, encontrando os pontos “4” e “5”.
14. Ligar com reta os pontos “1A-4-3-5-1A”.
15. Vazar esses pontos com tesoura ou estilete para a marcação das pences no tecido.
ACRÉSCIMO DE COSTURAS PARA A PENCE
16. Sair na linha da correção 3cm, encontrando o ponto "C4".
17. Ligar com régua de alfaiate o ponto "C4" na linha do quadril.
18. Ligar com régua de alfaiate suave ao contrário o ponto "C4" ao ponto "B1".
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 13
-

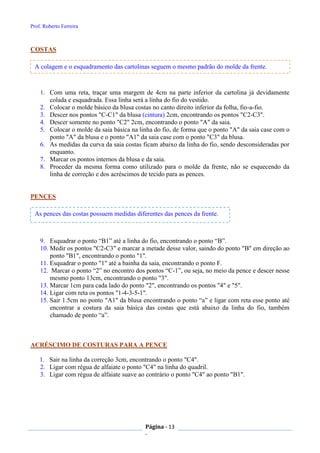

COSTAS
1. Com uma reta, traçar uma margem de 4cm na parte inferior da cartolina já devidamente
colada e esquadrada. Essa linha será a linha do fio do vestido.
2. Colocar o molde básico da blusa costas no canto direito inferior da folha, fio-a-fio.
3. Descer nos pontos "C-C1" da blusa (cintura) 2cm, encontrando os pontos "C2-C3".
4. Descer somente no ponto "C2" 2cm, encontrando o ponto "A" da saia.
5. Colocar o molde da saia básica na linha do fio, de forma que o ponto "A" da saia case com o
ponto "A" da blusa e o ponto "A1" da saia case com o ponto "C3" da blusa.
6. As medidas da curva da saia costas ficam abaixo da linha do fio, sendo desconsideradas por
enquanto.
7. Marcar os pontos internos da blusa e da saia.
8. Proceder da mesma forma como utilizado para o molde da frente, não se esquecendo da
linha de correção e dos acréscimos de tecido para as pences.
PENCES
9. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”.
10. Medir os pontos "C2-C3" e marcar a metade desse valor, saindo do ponto "B" em direção ao
ponto "B1", encontrando o ponto "1".
11. Esquadrar o ponto "1" até a bainha da saia, encontrando o ponto F.
12. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence e descer nesse
mesmo ponto 13cm, encontrando o ponto "3".
13. Marcar 1cm para cada lado do ponto "2", encontrando os pontos "4" e "5".
14. Ligar com reta os pontos "1-4-3-5-1".
15. Sair 1.5cm no ponto "A1" da blusa encontrando o ponto “a” e ligar com reta esse ponto até
encontrar a costura da saia básica das costas que está abaixo da linha do fio, também
chamado de ponto “a”.
ACRÉSCIMO DE COSTURAS PARA A PENCE
1. Sair na linha da correção 3cm, encontrando o ponto "C4".
2. Ligar com régua de alfaiate o ponto "C4" na linha do quadril.
3. Ligar com régua de alfaiate suave ao contrário o ponto "C4" ao ponto "B1".
A colagem e o esquadramento das cartolinas seguem o mesmo padrão do molde da frente.
As pences das costas possuem medidas diferentes das pences da frente.
Prof. Roberto Ferreira
Página - 14
-
CALÇA JUSTA FEMININA – MOLDE BÁSICO – T40
FRENTE
1. Esquadrar a cartolina deixando 5cm de margem, tanto à direita quanto na parte inferior.
2. Marcar o ponto “A” na parte inferior do canto direito da folha.
3. Saindo do ponto “A”, marcar o ponto “C” = 104cm.
4. Saindo do ponto “A” na horizontal, marcar o ponto “B”, metade do semiquadril + 1.5cm.
(altura do gancho)
5. Subtrair o comprimento da calça menos o valor do gancho, ou seja, “C” menos “B”,
encontrando o valor das entrepernas. Anotar este valor para ser usado no item “7”.
6. Saindo do ponto “B”, na horizontal, em direção ao ponto “A”, 1/6 do semiquadril,
encontrando o ponto “E”.
7. Saindo do ponto “E”, na horizontal, em direção ao ponto “C”, metade das entrepernas
+ 0.5cm, encontrando o ponto “F”. (linha dos joelhos)
8. Esquadrar os pontos “B-C-E-F”.
9. Entrar no ponto “B” 0.5cm, encontrando o ponto “Bb”. (esta pequena medida será
responsável por uma forma mais anatômica da peça)
10. Saindo do ponto “Bb”, na vertical, metade do semiquadril – 0.5cm, encontrando o ponto
“B1”.
11. Saindo do ponto “B1”, na vertical, 1/12 do semiquadril, encontrando o ponto “B2”.
12. Encontrar o ponto “1” como sendo a metade dos pontos “B-B2” e esquadrá-lo para a direita
e para a esquerda. No cruzamento dos pontos “C-1”, encontrar o ponto “4”.
13. Esquadrar o ponto “B1” na horizontal até a linha da cintura, encontrando o ponto “Y”.
14. Esquadrar o ponto “B2” na horizontal para a esquerda até no cruzamento com a linha do
joelho (“F”), encontrando o ponto “3”.
15. Entrar no ponto “3” 3cm, encontrando o ponto “F2”.
16. Marcar o ponto “2” no cruzamento dos pontos “F-1”.
17. Medir a linha “F2-2” e transferir esta medida em “2-F”, encontrando o ponto “F1”.
18. Transferir a medida de “F2-2-F1” para o ponto “4”, reduzindo em 1.5cm para cada lado,
encontrando os pontos “C1” e “C2”.
19. Ligar os pontos “F2-C2” e “F1-C1” com reta.
20. Entrar no ponto “Y” 2cm, encontrando o ponto “K”.
21. Saindo do ponto “K” em direção ao ponto “A” na vertical, metade da semicintura + 0.5cm
de braguilha + 2cm de costura, encontrando o ponto “A1”.
22. Subir no ponto “B1” 8cm, encontrando o ponto “T”.
23. Ligar os pontos “T-K” com reta.
24. Ligar com régua de alfaiate suave os pontos “Bb-A1”.
25. Ligar com régua de alfaiate suave os pontos “Bb-F1”.
26. Ligar com régua de alfaiate acentuada os pontos “B2-F2”.
27. Ligar com curva francesa moderada os pontos “B2-T”.
modelagem industrial & SOB medida
Adotaremos o tamanho da calça como sendo C = 104cm.
OBS.: se quiser calça com boca reta,
desconsidere 1.5cm. Se quiser mais
larga, aumente o que desejar.
OBS.: Se o ponto “A1” ultrapassar o ponto
“A”, ligar “B-A” com reta, desconsiderando o
ponto “Bb”. Se a pessoa for muito obesa, ligar
com uma reta os pontos “A1-F1”.
Prof. Roberto Ferreira
Página - 15
-
COSTAS
1. Sair no ponto “E” 4cm, encontrando o ponto “e”. (O ponto “E” será agora o ponto onde a
régua de alfaiate toca no cruzamento dos pontos “A1-“Bb”)
2. Sair no ponto “T” 1cm, encontrando o ponto “e1”.
3. Sair do ponto “Bb” 4.5cm, encontrando o ponto “g”.
4. Sair no ponto “B1” 1/5 do semiquadril, encontrando o ponto “g1”.
5. Sair nos pontos “F1-F2-C1-C2” 2cm, encontrando os pontos “F3-F4-C3-C4”.
6. Ligar os pontos “F3-C3” e “F4-C4” com reta.
7. Entrar no ponto “K” 3cm, encontrando o ponto “K1”.
8. Ligar os pontos “e1-K1” com reta, prolongando no ponto “K1” 3cm, encontrando o ponto
“D”.
9. Calcular a metade da semicintura + 2cm e ligar com reta inclinada esta medida do ponto
“D” até tocar na linha prolongada, encontrando o ponto “A1”.
10. Ligar os pontos “F4-g1” com régua de alfaiate. (Cuidado: não entrar muito com a curva)
11. Ligar os pontos “g-A1” com régua de alfaiate, não se preocupando com o ponto “e”.
12. Ligar os pontos “g-F3” com régua de alfaiate.
13. Ligar os pontos “e1-g1” com curva francesa.
O molde das costas da calça básica feminina é feito modificando-se o molde básico da frente.
Prof. Roberto Ferreira
Página - 16
-
MACACÃO FEMININO – MOLDE BÁSICO
FRENTE
1. Colar duas cartolinas no sentido do comprimento.
2. Fazer uma margem inferior de 10 cm.
3. Copiar o molde básico da blusa frente no canto inferior direito da cartolina e acrescentar as
marcações do molde (conforme vestido).
4. Descer nos pontos “C-C2” 4cm, encontrando os pontos “C3-C4”.
5. Ligar com reta esses pontos, formando um retângulo.
6. Posicionar o molde da calça frente na linha do fio e copiá-lo de modo que o encaixe entre as
partes seja perfeito. (As sobras ou faltas entre os moldes deverão ficar pelo lado de cima das
peças que serão corrigidas adiante)
7. Ligar com curva francesa os moldes blusa-calça. (curva de correção conforme já visto em
vestido)
8. A partir da curva de correção, sair no molde 1,5 cm, encontrando o ponto “C5”.
9. Ligar com régua de alfaiate os pontos “B1-C5-quadril”.
10. Fazer a pence de cintura conforme já ensinado anteriormente em VESTIDO.
11. Acrescentar 1cm de costura em toda a extensão da parte inferior do molde que vai do ponto
“A1” da blusa até ao ponto “C1” da calça.
COSTAS
1. Utilizar o verso da cartolina.
2. Fazer uma margem inferior de 20 cm.
3. Copiar o molde básico da blusa costas no canto inferior direito da cartolina e acrescentar as
marcações do molde (conforme VESTIDO).
4. Descer apenas no ponto “C2” o valor de 4cm, encontrando o ponto “C4”.
5. Ligar com reta os pontos “C-C4”.
6. Posicionar o molde da calça costas na linha do fio e copiá-lo de modo que o encaixe entre as
partes seja perfeito. (As sobras ou faltas entre os moldes deverão ficar pelo lado de cima das
peças que serão corrigidas adiante)
7. Ligar com curva francesa os moldes blusa-calça. (curva de correção)
8. A partir da curva de correção, sair no molde 1,5 cm, encontrando o ponto “C5”.
9. Ligar com régua de alfaiate os pontos “B1-C5-quadril”.
10. Fazer a pence de cintura conforme já ensinado anteriormente em VESTIDO.
11. Acrescentar 1cm de costura em toda a extensão da parte inferior do molde que vai do ponto
“A1” da blusa até ao ponto “C1” da calça.
Para a confecção do macacão, é necessário ter em mãos os moldes básicos da blusa e os moldes
básicos da calça feminina devidamente cortados em tamanho 40 ou sob medida.
OBS.:
1. se desejar um macacão mais largo, acrescente o tecido da pence, porém, não a faça.
2. qualquer transformação a ser feita no macacão, basta seguir os passos da transformação da
blusa, que será ensinado mais à frente.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 17
-
OBS.: Se o ponto “A1” ultrapassar o ponto “A”, ligar “B-A1” com reta e “B-F1” com régua de
alfaiate , desconsiderando o ponto “Bb”. Se a pessoa for muito obesa, ligar com uma reta os
pontos “A1-F1”.
CALÇA MASCULINA – MOLDE BÁSICO – T40
FRENTE
1. Esquadrar a cartolina deixando 5cm de margem, tanto à direita quanto na parte inferior.
2. Marcar o ponto “A” na parte inferior do canto direito da folha.
3. Marcar o ponto C = 110cm.
4. Saindo do ponto “A” na horizontal, marcar o ponto “B”, metade da semicintura + 2cm.
(A semicintura no homem também é chamada de “semicós”)
5. Subtrair os pontos “C menos B”, encontrando o valor das entrepernas. Anotar este valor
para ser usado no item “7”.
6. Saindo do ponto “B”, na horizontal, em direção ao ponto “A”, 1/6 do semiquadril,
encontrando o ponto “E”.
7. Saindo do ponto “E”, na horizontal, em direção ao ponto “C”, metade das entrepernas –
(menos) 1.5cm, encontrando o ponto “F” (linha dos joelhos).
8. Esquadrar os pontos “B-C-E-F”.
9. Entrar no ponto “B” 0.5cm, encontrando o ponto “Bb” (Esta pequena medida será
responsável por uma forma mais anatômica da peça).
10. Saindo do ponto “Bb”, na vertical, metade do semiquadril – 0.5cm, encontrando o
ponto “B1”.
11. Saindo do ponto “B1”, na vertical, 1.5cm, encontrando o ponto “B2”.
12. Saindo do ponto “B1”, na vertical, 1/10 do semiquadril + 1.5cm, encontrando o ponto “B3”.
13. Encontrar o ponto “1” como sendo a metade dos pontos “B-B3”.
14. Marcar o ponto “2” no cruzamento dos pontos “F-1”.
15. Esquadrar o ponto “B2” até a cintura, marcando o ponto “Y”; o ponto “1” para ambos os
lados, tanto em direção à cintura, quanto em direção à boca da calça.
16. Esquadrar o ponto “B3” para a esquerda, até cruzar a linha de “F”, encontrando o ponto
“3”.
28. Marcar o ponto “4” no cruzamento dos pontos “C-1”.
17. Entrar no ponto “3” 2.5cm, encontrando o ponto “F2”.
18. Medir a linha “F2-2” e transferir esta medida em “2-F”, encontrando o ponto “F1”.
19. Transferir a medida de “F2-2-F1” para o ponto “4”, reduzindo em 1.5cm para cada lado,
encontrando os pontos “C1” e “C2”.
20. Ligar os pontos “F2-C2” e “F1-C1” com reta.
21. Entrar no ponto “Y” 1.5cm, encontrando o ponto “K”.
22. Saindo do ponto “K” em direção ao ponto “A” na vertical, metade da semicintura + 0.5cm
de braguilha + 2cm de costura, encontrando o ponto “A1”.
23. Subir no ponto “B2” 7cm, encontrando o ponto “T”.
24. Ligar os pontos “T-K” com reta.
25. Ligar com curva francesa os pontos “B3-T”.
26. Ligar com régua de alfaiate suave os pontos “Bb-A1”.
27. Ligar com régua de alfaiate suave os pontos “Bb-F1”.
28. Ligar com régua de alfaiate acentuada os pontos “B3-F2”.
modelagem industrial & SOB medida
Adotaremos o tamanho da calça como sendo de C = 110cm.
Prof. Roberto Ferreira
Página - 18
-

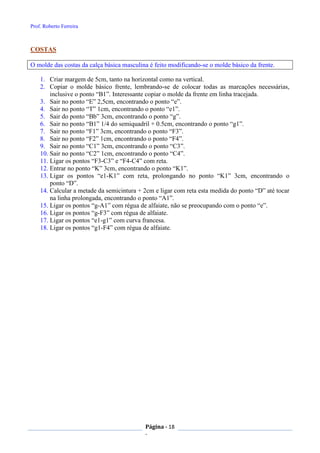

COSTAS
O molde das costas da calça básica masculina é feito modificando-se o molde básico da frente.
1. Criar margem de 5cm, tanto na horizontal como na vertical.
2. Copiar o molde básico frente, lembrando-se de colocar todas as marcações necessárias,
inclusive o ponto “B1”. Interessante copiar o molde da frente em linha tracejada.
3. Sair no ponto “E” 2,5cm, encontrando o ponto “e”.
4. Sair no ponto “T” 1cm, encontrando o ponto “e1”.
5. Sair do ponto “Bb” 3cm, encontrando o ponto “g”.
6. Sair no ponto “B1” 1/4 do semiquadril + 0.5cm, encontrando o ponto “g1”.
7. Sair no ponto “F1” 3cm, encontrando o ponto “F3”.
8. Sair no ponto “F2” 1cm, encontrando o ponto “F4”.
9. Sair no ponto “C1” 3cm, encontrando o ponto “C3”.
10. Sair no ponto “C2” 1cm, encontrando o ponto “C4”.
11. Ligar os pontos “F3-C3” e “F4-C4” com reta.
12. Entrar no ponto “K” 3cm, encontrando o ponto “K1”.
13. Ligar os pontos “e1-K1” com reta, prolongando no ponto “K1” 3cm, encontrando o
ponto “D”.
14. Calcular a metade da semicintura + 2cm e ligar com reta esta medida do ponto “D” até tocar
na linha prolongada, encontrando o ponto “A1”.
15. Ligar os pontos “g-A1” com régua de alfaiate, não se preocupando com o ponto “e”.
16. Ligar os pontos “g-F3” com régua de alfaiate.
17. Ligar os pontos “e1-g1” com curva francesa.
18. Ligar os pontos “g1-F4” com régua de alfaiate.
Prof. Roberto Ferreira
Página - 19
-
CAMISA ESPORTE MASCULINA (PALA E PREGA NAS COSTAS) – T03 (= T40)
COSTAS
1. Criar uma margem inferior na cartolina de 4cm e marcar o ponto “A” no canto inferior
direito.
2. Saindo do ponto “A” na horizontal para encontrar o ponto “D”, o comprimento das costas.
3. Saindo do ponto “A” na horizontal, 3.5cm (medida padrão), encontrando o ponto “A1”.
4. Saindo do ponto “A” na vertical, 1/5 do colarinho, encontrando o ponto “A2”.
5. Colocar em esquadro os pontos “A1-A2” e em seguida, ligá-los com curva francesa.
6. Saindo do ponto “A” na vertical, metade do colarinho + 9cm, encontrando o ponto “A3”.
7. Esquadrar o ponto “A3” na horizontal e marcar 1/5 do colarinho, encontrando o ponto “A4”.
8. Ligar com reta os pontos “A2-A4”.
9. Recuar no ponto “A4” 4cm, encontrando o ponto “A5”.
10. Esquadrar o ponto “A5” na horizontal para a esquerda.
11. Saindo do ponto “A5” na horizontal, metade do colarinho + 12.5cm, encontrando o ponto
“B”.
12. Saindo do ponto “B” em direção ao ponto “A5”, 12.5cm, encontrando o ponto “1”.
13. Saindo do ponto “B” em direção ao ponto “A5”, 6cm, encontrando o ponto “3”
14. Esquadrar o ponto “B” na vertical e marcar nesta mesma reta 1/10 do colarinho,
encontrando o ponto “B1”.
15. Ligar os pontos “B1-3” com curva francesa e os pontos “1-A4” com régua de alfaiate.
16. Esquadrar o ponto “B1-D”, encontrando o ponto “D1”.
TRANSFORMAÇÃO
1. Se quiser a camisa mais justa, entrar no ponto “D1” 0.5 a 1cm, encontrando o ponto “D2” e
ligá-lo com reta ao ponto “B1”, de forma que a medida de “B1” seja igual a zero.
2. Se desejar, subir no ponto “D1” 4cm, encontrando o ponto “D2” (ou “D3”) e ligá-lo na linha
de “D-D1” com régua de alfaiate.
CONSTRUÇÃO DA PALA
1. Descer no ponto “A1”12cm, encontrando o ponto “A6” (não é padrão).
2. Esquadrar o ponto “A6” em direção à cava e ultrapassar em 4cm da margem.
3. Descer no ponto “A6” 1cm de costura e esquadrar esse 1cm até a cava, sem ultrapassar os
4cm esquadrados. (linha tracejada)
4. Subir no ponto “A6” 1cm de costura e esquadrar esse 1cm ultrapassando os 4cm
esquadrados. (linha tracejada)
5. Pontilhar a pala e o corpo da camisa acrescidas de costura.
modelagem industrial & SOB medida
O molde das costas desta peça é feito primeiro, para que algumas das medidas encontradas sejam
aproveitadas na peça da frente.
Prof. Roberto Ferreira
Página - 20
-
FRENTE
1. Criar uma margem inferior na cartolina de 6 cm.
2. Marcar o ponto “A” no canto inferior direito da cartolina.
3. Saindo do ponto “A”, marcar o comprimento da frente, encontrando o ponto “D”.
4. Saindo do ponto “A” na horizontal, 1/5 do colarinho, encontrando o ponto “A1”.
5. Saindo do ponto “A” na vertical, 1/5 do colarinho – 1, encontrando o ponto “A2”.
6. Esquadrar os pontos “A1-A2” (o ponto “A1” será esquadrado ocupando o espaço de 6 cm,
encontrando o ponto “x”.)
7. Ligar os pontos “A1-A2” com curva francesa, usando a parte bem acentuada.
8. Saindo do ponto “A” na vertical, metade do colarinho + 9cm, encontrando o ponto “A3”.
9. Esquadrar o ponto “A3” na horizontal.
10. Descer no ponto “A3” 1/5 do colarinho, encontrando o ponto “A4”.
11. Ligar os pontos “A2-A4” com reta.
12. Recuar no ponto “A4” 4cm, encontrando o ponto “A5”.
13. Esquadrar o ponto “A5” na horizontal.
14. Saindo do ponto “A5” na horizontal, metade do colarinho + 6.5cm, encontrando o ponto “B”
e esquadrá-lo.
15. Saindo do ponto “B” na vertical, 1/10 do colarinho, encontrando o ponto “B1”.
16. Saindo do ponto “B” em direção ao ponto “A5”, marcar 12.5cm, encontrando o ponto “1”.
17. Recuar no ponto “1” 0.5cm, encontrando o ponto “2”.
18. Saindo do ponto “B” em direção ao ponto “A5”, marcar 6cm, encontrando o ponto “3”.
19. Medir no molde das costas a distância entre os pontos “A2-A4” e marcar o devido valor a
partir do ponto “A2”, encontrando o ponto “A6”.
20. Ligar os pontos “B1-3-2” com curva francesa.
21. Ligar os pontos “2-A6” com régua de alfaiate.
22. Esquadrar o ponto “B1-D”, encontrando o ponto “D1”.
23. Subir no ponto “x” 1,5cm, encontrando o ponto “x1”.
24. Entrar no ponto “x” 1cm, encontrando o ponto “y”.
25. Ligar com reta os pontos “x1-y”.
TRANSFORMAÇÃO
1. Se quiser a camisa mais justa, entrar no ponto “D1” 0.5 a 1cm, encontrando o ponto “D2” e
ligá-lo ao ponto “B1”, de forma que a medida de “B1” seja igual a zero.
2. Se desejar, subir no ponto “D1” 4cm, encontrando o ponto “D2” (ou “D3”) e ligá-lo na linha
de “D-D1” com régua de alfaiate.
Trespasse feminino  caseado na horizontal e do lado direito.
Trespasse masculino  caseado na vertical e do lado esquerdo.
Prof. Roberto Ferreira
Página - 21
-
MANGA ESPORTE MASCULINA T03 (= T40)
(COMPRIMENTO = 59 cm)
1. Marcar o ponto “A” no canto inferior direito da cartolina e, em seguida, o ponto “C” que é o
comprimento da manga.
2. Saindo do ponto “A” na vertical, metade do colarinho + 8cm, encontrando o ponto “A1”.
3. Saindo do ponto “A” na horizontal, 1/3 do colarinho – 1cm, encontrando o ponto “B”.
4. Esquadrar os pontos “A1-C”, encontrando o ponto “C1” e depois esquadrar o ponto “B”,
encontrando o ponto “B1”.
5. Esquadrar o ponto “1” até a linha de “B-B1”.
6. Ligar com régua de alfaiate o ponto “A” até a linha do ponto “B1”, posicionando a
marcação de quadril da régua no ponto “A”.
7. Saindo do ponto “C” na vertical, metade do punho, 1cm de costura + 3cm de preguinha +
2cm de trespasse do botão, ou seja, 1/2 do punho + 6cm, encontrando o ponto “C2”.
8. Ligar com reta os pontos “C2-B1”.
9. Cortar o molde da manga, abri-lo e na parte que está modelada, escrever “Frente”. Na parte
de baixo, escrever “Costas”.
10. Na parte das “Costas”, subir no ponto “C2” 8cm, encontrando o ponto “x”. Esquadrar esse
ponto em 12cm, encontrando o ponto “y” que será a CARCELA. Abrir essa carcela com a
tesoura e escrever “CARCELA DE 12CM”.
11. Dar um “pique” no meio da cava da “FRENTE” bem pequeno com a tesoura para que essa
marcação case com a cava da frente da blusa ou do vestido.
BOLSO CHAPADO
PUNHO
CARCELA
15cm X 19cm
Altura = 12cm Largura = punho + 4cm (costuras)
Altura = 13cm Largura = 20cm
modelagem industrial & SOB medida
OBS.: devido ao grande tamanho da cava da manga esporte, não é necessário encontrar
os pontos “x” e “x1”, ou seja, não há diferença entre cavas da frente e das costas.
Prof. Roberto Ferreira
Página - 22
-
CAMISA SOCIAL MASCULINA (PALA E PREGA NAS COSTAS) – T03 (= T40)
COSTAS
1. Esquadrar a folha com margem inferior de 3cm e marcar o ponto “A” no canto inferior
direito.
2. Saindo do ponto “A” na horizontal 45cm, encontrando o ponto “C”, encontrando a linha
cintura costas.
3. Saindo do ponto “A” na horizontal 80cm, encontrando o ponto “D”.(comprimento das
costas)
4. Saindo do ponto “A” na horizontal 3cm, encontrando o ponto “A1”.
5. Saindo do ponto “A” na vertical 1/5 do colarinho, encontrando o ponto “A2”.
6. Esquadrar os pontos “A1-A2” e ligar com curva francesa.
7. Saindo do ponto “A” na vertical, 1/2 do colarinho + 4cm, encontrando o ponto “A3”.
8. Descer nesse ponto “A3” 1/8 do colarinho + 1.5cm, encontrando o ponto “A4”.
9. Ligar com reta os pontos “A2-A4”.
10. Saindo do ponto “A4” na horizontal 1/2 do colarinho + 2cm, encontrando o ponto “B”.
11. Esquadrar o ponto “B” na vertical para cima e marcar 1/8 do colarinho, encontrando o
ponto “B1”.
12. Marcar o ponto “1” na metade dos pontos “A4-B”.
13. Entrar no ponto “1” para encontrar o ponto “2” em 1cm.
14. Subir no ponto “B” 3.5cm, encontrando o ponto “3”.
15. Ligar com curva francesa os pontos “B1-3” e “3-2” e com alfaiate “2-A4” passo-a-passo.
16. Esquadrar os pontos “B1” e “D”, encontrando os pontos “D1” e “C1” no cruzamento desses
dois pontos.
17. Entrar nos pontos “C1-D1” em 1.5cm, encontrando os pontos “C2-D2”.
18. Ligar com reta os pontos “C2-D2” e curva suave de alfaiate os pontos “C2-B1”.
19. Descer no ponto “A4” 8cm para a formação da pala, encontrando o ponto “E1”.
20. Esquadrar o ponto “E1” até o fio, encontrando o ponto “E” e nele sair 3cm.
21. Acrescentar 1cm de costura para cada lado da reta “E-E1”, observando que na parte superior
da costura a linha tracejada desce até o final da cartolina. (conforme já visto em “camisa
esporte masculina”)
a camisa social é a camisa certa para terno e smoking.
O molde das costas desta peça é feito primeiro, para que algumas das medidas encontradas sejam
aproveitadas na peça da frente.
modelagem industrial & SOB medida
OBS.: a pala (caso haja) pode ser arredondada com curva francesa e as pregas (se houver
também) deverão ser de 1.5cm para cada lado, juntas ou separadas.
Para arredondamento da barra da camisa, subir no ponto “D2”  4cm, encontrando o ponto
“D3” e ligar com régua de alfaiate.
Prof. Roberto Ferreira
Página - 23
-
FRENTE
1. Esquadrar a cartolina com margem inferior de 6cm; marcar o ponto “A” no canto inferior
direito.
22. Saindo do ponto “A” na horizontal 41cm, encontrando o ponto “C”, encontrando a linha
cintura frente.
2. Saindo do ponto “A” na horizontal 76cm, encontrando o ponto “D”.(comprimento da frente)
3. Saindo do ponto “A” na horizontal 1/5 do colarinho, encontrando o ponto “A1”.
4. Saindo do ponto “A” na vertical 1/5 do colarinho – 1.5cm, encontrando o ponto “A2”.
5. Esquadrar os pontos “A1-A2” e ligar com curva francesa.
6. Saindo do ponto “A” na vertical, 1/2 do colarinho + 4cm, encontrando o ponto “A3”.
7. Descer nesse ponto “A3” 1/8 colarinho + 1.5cm, encontrando o ponto “A4”.
8. Ligar com reta os pontos “A2-A4”.
9. Recuar no ponto “A4” 1.5cm, encontrando o ponto “A5” e esquadrá-lo.
10. Saindo do ponto “A5” na horizontal, 1/2 do colarinho – 2cm, encontrando o ponto “B”.
11. Esquadrar o ponto “B” na vertical para cima e marcar 1/8 do colarinho, encontrando o
ponto “B1”.
12. Marcar o ponto “1” na metade dos pontos “A5-B”.
13. Recuar o ponto “1” em 2.5cm, encontrando o ponto “2”.
14. Subir no ponto “B” 2cm, encontrando o ponto “3”.
15. Ligar com curva francesa os pontos “B1-3” e “3-2” e com alfaiate “2-A5” passo-a-passo.
16. Esquadrar os pontos “B1” e “D”, encontrando o ponto “D1” no cruzamento desses dois
pontos.
17. Esquadrar o ponto “C”, encontrando o ponto “C1”.
18. Entrar nos pontos “C1-D1” em 1.5cm, encontrando os pontos “C2-D2”.
19. Ligar com reta os pontos “C2-D2” e com régua de alfaiate suave os pontos “C2-B1”.
20. Esquadrar o ponto “A1-D” em 6cm, encontrando o ponto “X” no final da reta do
ponto “A1”.
21. Subir no ponto “X” 1.5cm, encontrando o ponto “X1”.
22. Entrar no ponto “X” 1cm, encontrando o ponto “Y”.
23. Ligar com reta os pontos “Y-X1”.
característica da camisa social: cintura mais justa
a peça possui também comprimento menor
cava da manga mais
justa
OBS.: Para arredondamento da barra da camisa, subir no ponto “D2”  4cm, encontrando o ponto
“D3” e ligar com régua de alfaiate.
Prof. Roberto Ferreira
Página - 24
-
MANGA SOCIAL MASCULINA – T03 (= T40)
(COMPRIMENTO = 59 cm)
1. Marcar o ponto “A” no canto inferior direito da cartolina.
2. Saindo do ponto “A” na horizontal 59cm, encontrando o ponto “C” que é o comprimento da
manga.
3. Saindo do ponto “A” na horizontal, 1/2 do colarinho – 6cm, encontrando o ponto “B”.
4. Saindo do ponto “A” na vertical, 1/2 do colarinho, encontrando o ponto “A1”.
5. Esquadrar os pontos “A1-C”, encontrando o ponto “C1” e depois esquadrar o ponto “B”,
encontrando o ponto “B1”.
6. Marcar o ponto “1” como sendo a metade dos pontos “A-A1”.
7. Marcar o ponto “2” na metade dos pontos “1-A1”.
8. Esquadrar os pontos “1-2” até a linha de “B-B1”.
9. Saindo do ponto “2” na horizontal 10.5cm, encontrando o ponto “4”.
10. Saindo do ponto “1” na horizontal 5cm, encontrando o ponto “3”.
11. Ligar os pontos “A-3” com régua de alfaiate e os pontos “3-4-B1” com curva francesa.
12. Traçar uma diagonal do ponto “A1” até o final do ponto “1” com a linha “B-B1”.
13. Marcar o ponto “X” no cruzamento do ponto “A1” com a linha “A-B1”.
14. Recuar no ponto “X” 1cm, encontrando o ponto “X1”.
15. Ligar os pontos “A-X1” com régua de alfaiate e os pontos “X1-B1” com curva francesa.
16. Saindo do ponto “C” na vertical metade do punho + 4cm, encontrando o ponto “C2”.
17. Ligar os pontos “C2-B1” com régua de alfaiate suave (ou reta).
18. Cortar o molde da manga, abri-lo e na parte que está modelada, escrever “Frente”. Na parte
de baixo, escrever “Costas”.
19. Na parte das “Costas”, subir no ponto “C2” 8cm, encontrando o ponto “x”. Esquadrar esse
ponto em 12cm, encontrando o ponto “y” que será a CARCELA. Abrir essa carcela com a
tesoura e escrever “CARCELA DE 12CM”.
20. Dar um “pique” no meio da cava da “FRENTE” bem pequeno com a tesoura para que essa
marcação case com a cava da frente da blusa ou do vestido.
CARCELA
BOLSO CHAPADO
PUNHO
O traçado da frente é feito sobre o das costas, conforme já visto em
“manga básica feminina”.
modelagem industrial & SOB medida
15cm X 19cm
Altura = 12cm Largura = punho + 4cm (costuras)
Altura = 13cm Largura = 20cm
Prof. Roberto Ferreira
Página - 25
-
COLARINHO MASCULINO – ESPORTE/SOCIAL T03 (T=40)
FRENTE
1. Marcar o ponto “A” no canto inferior direito da cartolina.
2. Saindo do ponto “A” na horizontal, metade do colarinho, encontrando o ponto “B”.
3. Saindo do ponto “B” na horizontal 3cm, encontrando o ponto “C”.
4. Saindo do ponto “A” na vertical 12cm, encontrando o ponto “A1”.
5. Esquadrar os pontos “A1-C”, encontrando o ponto “B3” no cruzamento dessas linhas e
esquadrar o ponto “B”.
6. Saindo do ponto “B” na vertical 5cm, encontrando o ponto “B1”.
7. Saindo do ponto “A” na vertical 4.5cm, encontrando o ponto “A2”.
8. Saindo do ponto “A2” na vertical 0.5cm, encontrando o ponto “A3”.
9. Ligar com régua de alfaiate suave os pontos “A2-B1”.
10. Ligar com régua de alfaiate suave os pontos “A3-B1”.
11. Entrar no ponto “B” 0.5cm, encontrando o ponto “B2”.
12. Entrar no ponto “C” 1.5cm, encontrando o ponto “C2”.
13. Ligar os pontos “B1-C2” com curva francesa. (parte pequena acentuada)
14. Ligar os pontos “C2-B2” e “B2 à linha de A” com curva francesa. (parte suave)
15. Ligar com reta os pontos “B1-B3” e sair no ponto “B3” 4cm, encontrando o ponto “B4”.
Ligar com régua de alfaiate os pontos “A1-B4”.
16. Cortar o molde, separando o colarinho (parte inferior) da gola esporte (parte superior).
OBS.: o papel para a modelagem do colarinho É dobrado PELO LADO DIREITO
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 26
-
TRANSFORMAÇÕES
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 27
-
TRANSFORMAÇÕES DE SAIAS
FRENTE
SAIA RETA (PARTE DAS COSTAS)
1. A partir da curva do ponto “B2” (aquele de 3cm, lembra?), traçar uma reta até a altura do
ponto “E”, encontrando o ponto “E2”.
2. A parte da FRENTE permanece inalterada.
SAIA RETA COM RECORTE
1. Copiar o molde básico da saia frente e costas.
2. A partir da curva do ponto “B2” (aquele de 3cm, lembra?), traçar uma reta até a altura do
ponto “E”, encontrando o ponto “E2”.
3. Entrar no ponto “A1” o valor desejado e traçar uma linha até a bainha com reta ou com
régua de alfaiate, conforme o recorte desejado.
4. Criar a linha da costura em torno do recorte em 1cm.
5. Separar as partes em “1” e “2”.
SAIA SAINT-TROPÉZ (CINTURA BAIXA)
1. Copiar o molde básico da saia frente e costas.
2. Descer na linha da cintura – tanto na frente, quanto nas costas – a medida desejada de forma
que os pontos formem uma curva.
SAIA EVASÊ
A) EVASÊ SIMPLES
1. Sair até 6cm no ponto “E1”,encontrando o ponto “E3” e ligar com reta ao ponto “A1”, ou
seja, à cintura da saia ou próximo dela, dependendo do tamanho.
2. Subir no ponto “E3” 4cm encontrando o ponto “E4” e ligar com régua de alfaiate esse ponto
ao meio da bainha da saia.
OU
3. Medir a linha do fio (pontos “A-E”) e transferir este valor para a linha dos pontos “A1-E3”,
encontrando o ponto “E4”.
modelagem industrial & SOB medida
Obs.: atente-se para que a curva não fique tão acentuada, dificultando a costura. O
recorte pode se repetir na frente ou não, conforme desejado.
(obs.: a medida com segurança é de 6cm; acima disso, deve ser feita com moulage ou sob
medida.)
Prof. Roberto Ferreira
Página - 28
-
B) EVASÊ COMPOSTO
1. Traçar a saia básica com pence de 3cm. (ver “saia básica – construção das pences”)
2. Sair até 6cm no ponto “E1”,encontrando o ponto “E3” e ligar com reta ao ponto “A1”, ou
seja, à cintura da saia ou próximo dela, dependendo do tamanho.
3. Esquadrar uma linha do ápice inferior da pence até a bainha, encontrando o ponto “F”.
4. Recortar o ponto “F” até o ápice da pence.
5. Fechar a pence e colar papel embaixo das aberturas que se formarem.
6. Refazer as curvas da cintura e do quadril com a régua de alfaiate e curva francesa.
SAIA COM NESGA
1. Traçar a saia básica costas e transformá-la em saia reta.
2. Marcar o ponto “1” como sendo a metade dos pontos “A1-A2”.
3. Traçar uma reta do ponto “1” até a bainha, encontrando o ponto “F”.
4. Estabelecer a altura desejada para a nesga, encontrando o ponto “H”.
5. A partir do ponto “F”, marcar na linha da bainha o valor desejado (6cm) para um lado e para
o outro, encontrando os pontos “x” e “y”.
6. Ligar com régua de alfaiate os pontos “H-x” e “H-y”.
7. Sair até 6cm no ponto “E1”, encontrando o ponto “E3” e ligar com reta ao ponto “A1”, ou
seja, à cintura da saia ou próximo dela, dependendo do tamanho.
8. Criar a linha da costura de 1cm em torno da nesga, ou seja, em torno dos pontos “1-H-x” e
“1-H-y”.
9. Numerar as partes em “1” e “2”, tirar na carretilha e cortá-las.
SAIA EVASÊ PEDE TECIDO ENVIESADO
Prof. Roberto Ferreira
Página - 29
-

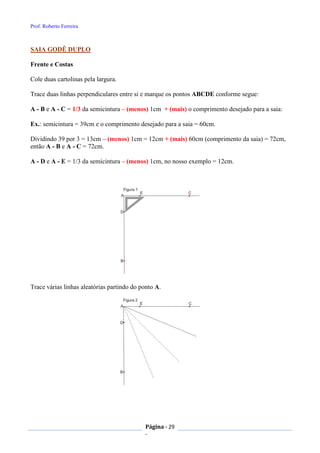

SAIA GODÊ DUPLO
Frente e Costas
Cole duas cartolinas pela largura.
Trace duas linhas perpendiculares entre si e marque os pontos ABCDE conforme segue:
A - B e A - C = 1/3 da semicintura – (menos) 1cm + (mais) o comprimento desejado para a saia:
Ex.: semicintura = 39cm e o comprimento desejado para a saia = 60cm.
Dividindo 39 por 3 = 13cm – (menos) 1cm = 12cm + (mais) 60cm (comprimento da saia) = 72cm,
então A - B e A - C = 72cm.
A - D e A - E = 1/3 da semicintura – (menos) 1cm, no nosso exemplo = 12cm.
Trace várias linhas aleatórias partindo do ponto A.
Prof. Roberto Ferreira
Página - 30
-

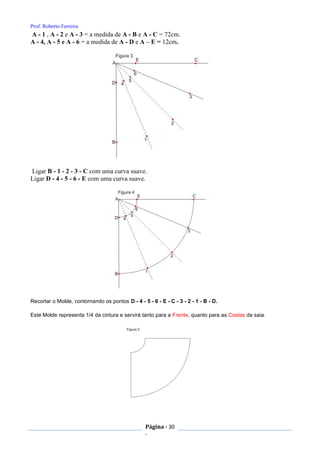

A - 1 , A - 2 e A - 3 = a medida de A - B e A - C = 72cm.
A - 4, A - 5 e A - 6 = a medida de A - D e A – E = 12cm.
Ligar B - 1 - 2 - 3 - C com uma curva suave.
Ligar D - 4 - 5 - 6 - E com uma curva suave.
Recortar o Molde, contornando os pontos D - 4 - 5 - 6 - E - C - 3 - 2 - 1 - B - D.
Este Molde representa 1/4 da cintura e servirá tanto para a Frente, quanto para as Costas da saia.
Prof. Roberto Ferreira
Página - 31
-

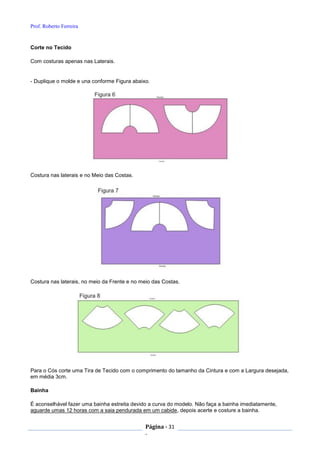

Corte no Tecido
Com costuras apenas nas Laterais.
- Duplique o molde e una conforme Figura abaixo.
Costura nas laterais e no Meio das Costas.
Costura nas laterais, no meio da Frente e no meio das Costas.
Para o Cós corte uma Tira de Tecido com o comprimento do tamanho da Cintura e com a Largura desejada,
em média 3cm.
Bainha
É aconselhável fazer uma bainha estreita devido a curva do modelo. Não faça a bainha imediatamente,
aguarde umas 12 horas com a saia pendurada em um cabide, depois acerte e costure a bainha.
Prof. Roberto Ferreira
Página - 32
-
MARGEM INFERIOR DE 8 cm
Este molde serve de BASE para várias blusas que veremos na Unidade seguinte.
TRANSFORMAÇÕES DE BLUSAS I
FRENTE
BLUSA ACINTURADA
É a transformação padrão. Usada para quase todos os tipos de blusas acinturadas com pence.
1. Copiar o molde básico frente da blusa e marcar os pontos.
2. Sair do ponto “C” na horizontal metade do semiquadril, encontrando o ponto “D”. (esta
medida pode ser de acordo com o tamanho desejado)
3. Acrescentar a costura no valor desejado, exemplo: 1cm, encontrando o ponto “E”.
4. Esquadrar o ponto “E” na vertical a metade do semiquadril +1, encontrando o ponto “E1”.
5. Sair no ponto “C2” na vertical 3cm, encontrando o ponto “C3”. (2cm para as pences e 1cm
para a costura de cintura, a parte mais curva da pence)
6. Ligar com régua de alfaiate suave os pontos “E1-C3” e “C3-B1”.
7. Subir no ponto “E1” em 1cm, encontrando o ponto “E2” e ligar com régua de alfaiate os
pontos “E-E2” para o arredondamento da bainha. (caso deseje)
8. Sair nos pontos “A1-E” em 2cm para o trespasse do botão, encontrando os pontos “A6-E3”.
9. Ligar com reta esses pontos.
FORMAÇÃO DAS PENCES
Para a criação das pences, usa-se o método da formação de pences para vestido, já visto em
Modelagem I – Vestido básico.
1. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”.
2. Saindo do ponto “B” em direção ao ponto “B1”, metade do “ss”, encontrando o ponto
“1”.
3. Esquadrar o ponto “1” até a bainha, encontrando o ponto “F”.
4. Descer no ponto “1” em 4cm, encontrando o ponto “1A".
5. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence.
6. Descer no ponto “2” em 13cm, encontrando o ponto “3”.
7. Marcar 1cm para cada lado do ponto “2”, encontrando os pontos “4” e “5”.
8. Ligar com reta os pontos “1A-4-3-5-1A”.
9. Vazar esses pontos com tesoura ou estilete para a marcação das pences no tecido.
BLUSA COM LAPELA
1. Sair no ponto “A6” o valor desejado, por exemplo: 6cm, encontrando o ponto “A7”.
2. Ligar com régua suave o ponto “A7” na linha externa do trespasse. (ou com reta, se desejar),
encontrando o ponto “x”. Esse ponto normalmente é na direção da linha do busto.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 33
-

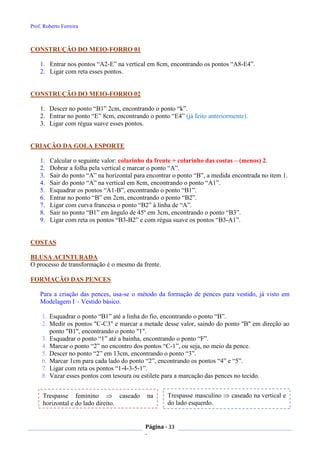

CONSTRUÇÃO DO MEIO-FORRO 01
1. Entrar nos pontos “A2-E” na vertical em 8cm, encontrando os pontos “A8-E4”.
2. Ligar com reta esses pontos.
CONSTRUÇÃO DO MEIO-FORRO 02
1. Descer no ponto “B1” 2cm, encontrando o ponto “k”.
2. Entrar no ponto “E” 8cm, encontrando o ponto “E4” (já feito anteriormente).
3. Ligar com régua suave esses pontos.
CRIAÇÃO DA GOLA ESPORTE
1. Calcular o seguinte valor: colarinho da frente + colarinho das costas – (menos) 2.
2. Dobrar a folha pela vertical e marcar o ponto “A”.
3. Sair do ponto “A” na horizontal para encontrar o ponto “B”, a medida encontrada no item 1.
4. Sair do ponto “A” na vertical em 8cm, encontrando o ponto “A1”.
5. Esquadrar os pontos “A1-B”, encontrando o ponto “B1”.
6. Entrar no ponto “B” em 2cm, encontrando o ponto “B2”.
7. Ligar com curva francesa o ponto “B2” à linha de “A”.
8. Sair no ponto “B1” em ângulo de 45º em 3cm, encontrando o ponto “B3”.
9. Ligar com reta os pontos “B3-B2” e com régua suave os pontos “B3-A1”.
COSTAS
BLUSA ACINTURADA
O processo de transformação é o mesmo da frente.
FORMAÇÃO DAS PENCES
Para a criação das pences, usa-se o método da formação de pences para vestido, já visto em
Modelagem I – Vestido básico.
1. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”.
2. Medir os pontos "C-C3" e marcar a metade desse valor, saindo do ponto "B" em direção ao
ponto "B1", encontrando o ponto "1".
3. Esquadrar o ponto “1” até a bainha, encontrando o ponto “F”.
4. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence.
5. Descer no ponto “2” em 13cm, encontrando o ponto “3”.
6. Marcar 1cm para cada lado do ponto “2”, encontrando os pontos “4” e “5”.
7. Ligar com reta os pontos “1-4-3-5-1”.
8. Vazar esses pontos com tesoura ou estilete para a marcação das pences no tecido.
Trespasse feminino  caseado na
horizontal e do lado direito.
Trespasse masculino  caseado na vertical e
do lado esquerdo.
Prof. Roberto Ferreira
Página - 34
-
OU
Copiar um molde de blusa acinturada já transformada.
TRANSFORMAÇÕES DE BLUSAS II
FRENTE
1 Copiar o molde básico da frente.
2 Transformar em blusa acinturada.
3 Fazer a correção da cava para blusa sem manga.
4 Fazer a pence da frente.
BLUSA SEM MANGA
1. Entrar no ponto “B1” em 1cm, encontrando o ponto “B2”.
2. Ligar com reta os pontos “B2-C3”.
3. Subir no ponto “B2” em 1.5cm, encontrando o ponto “B3” (e riscar a nova cava com curva
francesa ao ponto desejado).
BLUSA CAMISETA
1. Medir o ombro (pontos “A2-A5”) e marcar o meio, encontrando o ponto “m”.
2. Calcular a largura da alça + 2cm e dividir por 2. Ex.: alça de 5cm + 2 = 7 ÷ 2 = 3,5cm.
3. Marcar 3,5cm para cada lado do ponto “m”, encontrando os pontos “A6” e “A7” (5cm é o
valor real da alça da blusa; os outros 2cm são de costura, sendo 1cm para cada lado.)
4. Subir no ponto “B” (fio) 5cm, encontrando o ponto “B5”. (margem de segurança)
5. Ligar com curva francesa acentuada os pontos “A6-B3”.
6. Ligar com curva francesa acentuada os pontos “A7-B5”. (ou em outro ponto como “B”)
BLUSA GOLA CANOA
1. Entrar no ponto “A5” em 4.5cm, encontrando o ponto “A8”.
2. Subir no ponto “A1” em 1cm, encontrando o ponto “A9”. (não é padrão)
3. Ligar com reta de alfaiate os pontos “A8-A9”.
Para a transformação da blusa em outras peças, lembre-se sempre de:
1. transformá-la em blusa acinturada;
2. colocar as pences (caso o modelo peça);
3. fazer a correção da cava se for uma peça sem manga.
OBS.: todos os decotes podem respeitar uma margem aproximada de 5cm do “s-s”
(ponto “1”). Depois, pode-se aprofundar de acordo com o valor desejado.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 35
-

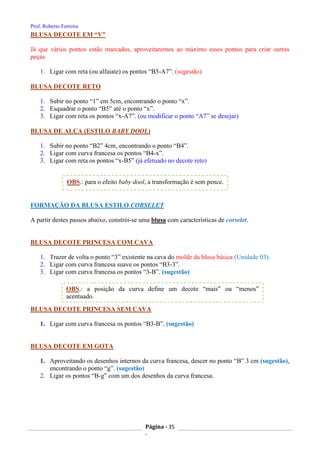

BLUSA DECOTE EM “V”
Já que vários pontos estão marcados, aproveitaremos ao máximo esses pontos para criar outras
peças.
1. Ligar com reta (ou alfaiate) os pontos “B5-A7”. (sugestão)
BLUSA DECOTE RETO
1. Subir no ponto “1” em 5cm, encontrando o ponto “x”.
2. Esquadrar o ponto “B5” até o ponto “x”.
3. Ligar com reta os pontos “x-A7”. (ou modificar o ponto “A7” se desejar)
BLUSA DE ALÇA (ESTILO BABY DOOL)
1. Subir no ponto “B2” 4cm, encontrando o ponto “B4”.
2. Ligar com curva francesa os pontos “B4-x”.
3. Ligar com reta os pontos “x-B5” (já efetuado no decote reto)
FORMAÇÃO DA BLUSA ESTILO CORSELET
A partir destes passos abaixo, constrói-se uma blusa com características de corselet.
BLUSA DECOTE PRINCESA COM CAVA
1. Trazer de volta o ponto “3” existente na cava do molde da blusa básica (Unidade 03).
2. Ligar com curva francesa suave os pontos “B3-3”.
3. Ligar com curva francesa os pontos “3-B”. (sugestão)
BLUSA DECOTE PRINCESA SEM CAVA
1. Ligar com curva francesa os pontos “B3-B”. (sugestão)
BLUSA DECOTE EM GOTA
1. Aproveitando os desenhos internos da curva francesa, descer no ponto “B” 3 cm (sugestão),
encontrando o ponto “g”. (sugestão)
2. Ligar os pontos “B-g” com um dos desenhos da curva francesa.
OBS.: a posição da curva define um decote “mais” ou “menos”
acentuado.
OBS.: para o efeito baby dool, a transformação é sem pence.
Prof. Roberto Ferreira
Página - 36
-

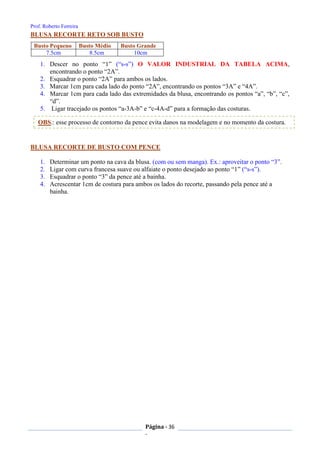

Busto Pequeno Busto Médio Busto Grande
7.5cm 8.5cm 10cm
BLUSA RECORTE RETO SOB BUSTO
1. Descer no ponto “1” (“s-s”) O VALOR INDUSTRIAL DA TABELA ACIMA,
encontrando o ponto “2A”.
2. Esquadrar o ponto “2A” para ambos os lados.
3. Marcar 1cm para cada lado do ponto “2A”, encontrando os pontos “3A” e “4A”.
4. Marcar 1cm para cada lado das extremidades da blusa, encontrando os pontos “a”, “b”, “c”,
“d”.
5. Ligar tracejado os pontos “a-3A-b” e “c-4A-d” para a formação das costuras.
BLUSA RECORTE DE BUSTO COM PENCE
1. Determinar um ponto na cava da blusa. (com ou sem manga). Ex.: aproveitar o ponto “3”.
2. Ligar com curva francesa suave ou alfaiate o ponto desejado ao ponto “1” (“s-s”).
3. Esquadrar o ponto “3” da pence até a bainha.
4. Acrescentar 1cm de costura para ambos os lados do recorte, passando pela pence até a
bainha.
OBS.: esse processo de contorno da pence evita danos na modelagem e no momento da costura.
Prof. Roberto Ferreira
Página - 37
-
OU
Copiar um molde de blusa já transformada.
COSTAS
1. Copiar o molde básico das costas.
2. Transformar em blusa acinturada.
3. Fazer a correção da cava para blusa sem
manga.
4. Fazer a pence das costas.
CAMISETA
1. Descer no ponto “A1” 4cm, encontrando o ponto “A3”.
2. Encontrar os pontos “A6” e “A7” conforme visto na parte da frente.
3. Ligar com curva francesa ou alfaiate os pontos “A3-A7” e “A6-B3”.
GOLA CANOA
1. Entrar no ponto “A5” em 4.5cm, encontrando o ponto “A8”.
2. Ligar com régua de alfaiate os pontos “A1-A8”.
OBS.: o decote das costas do CORSELET pode ser a gosto (ou de acordo com o modelo), ou
mesmo permanecer com o decote reto, esquadrando o ponto “B3” até a linha do fio, no caso de
blusa sem manga.
Prof. Roberto Ferreira
Página - 38
-
Copiar um molde de blusa acinturada frente,
marcando a pence de cintura.
ADIÇÃO DE PENCES
FRENTE
PENCE DE BUSTO
Vale lembrar que a finalidade da pence de busto é estruturar o próprio busto; logo, não deve ser
inferior a 3cm. (o que não impede que ela seja menor, mas não é o comum)
Após marcar todos os pontos da peça:
1. Traçar uma linha por dentro da pence unindo os pontos “1A-3”.
2. Esquadrar o ápice superior da pence (ponto “1A”) em direção à lateral da blusa, encontrando
o ponto “2”.
3. Prolongar o ponto “2” em 1cm, encontrando o ponto “x”.
4. Marcar os pontos “3” e “4” para cada lado do ponto “2” como sendo metade do valor
desejado (3 cm = 1.5 cm para cada lado e assim sucessivamente).
5. Ligar com reta os pontos “1A-3” e “1A-4”, formando a pence de busto.
6. Ligar com reta os pontos “3-x-4”, formando o chamado “chapéu da pence”, extremamente
necessário para situações de “meia-pence”, evitando deformidades na modelagem.
7. Para compensar o tecido gasto pela pence de busto, aumenta-se o valor da cava e da bainha,
simultaneamente, nas seguintes proporções:
VALOR DA PENCE CAVA BAINHA
2.0 cm 1.0 cm 1.0 cm
3.0 cm 1.0 cm 2.0 cm
4.0 cm 1.5 cm 2.5 cm
5.0 cm 1.5 cm 3.5 cm
Como se pode observar, o valor da cava deve ser menor do que o valor da bainha para que a peça
seja facilmente ajustada na hora da costura.
8. Ao prolongar a cava e a bainha, acham-se simultaneamente os pontos “5” – cava e
“6” – bainha de acordo com os valores da tabela acima.
9. Refazer a cava com curva francesa, conforme já ensinado em “blusa sem manga”.
10. Ligar com reta o ponto “6” da bainha até o ponto “E” da mesma.
11. Os ajustes da bainha serão feitos no momento da costura.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 39
-

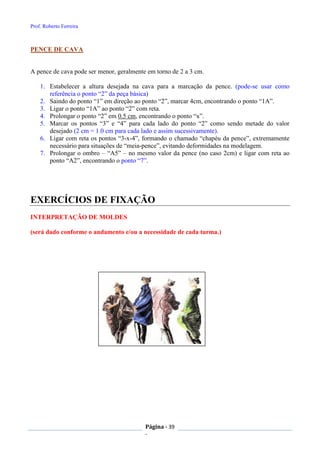

PENCE DE CAVA
A pence de cava pode ser menor, geralmente em torno de 2 a 3 cm.
1. Estabelecer a altura desejada na cava para a marcação da pence. (pode-se usar como
referência o ponto “2” da peça básica)
2. Saindo do ponto “1” em direção ao ponto “2”, marcar 4cm, encontrando o ponto “1A”.
3. Ligar o ponto “1A” ao ponto “2” com reta.
4. Prolongar o ponto “2” em 0.5 cm, encontrando o ponto “x”.
5. Marcar os pontos “3” e “4” para cada lado do ponto “2” como sendo metade do valor
desejado (2 cm = 1.0 cm para cada lado e assim sucessivamente).
6. Ligar com reta os pontos “3-x-4”, formando o chamado “chapéu da pence”, extremamente
necessário para situações de “meia-pence”, evitando deformidades na modelagem.
7. Prolongar o ombro – “A5” – no mesmo valor da pence (no caso 2cm) e ligar com reta ao
ponto “A2”, encontrando o ponto “7”.
EXERCÍCIOS DE FIXAÇÃO
INTERPRETAÇÃO DE MOLDES
(será dado conforme o andamento e/ou a necessidade de cada turma.)
Prof. Roberto Ferreira
Página - 40
-
GRADUAÇÃO DE MOLDES – AMPLIAÇÃO & REDUÇÃO
MANGA
TECIDO PLANO MALHA
Partes Retas Partes Curvas Partes Retas Partes Curvas
 1.0 cm  0.5 cm  1.0 cm  0.5 cm
BLUSA
TECIDO PLANO MALHA
Partes Retas Partes Curvas Partes Retas Partes Curvas
 1.0 cm  0.5 cm  1.0 cm  0.5 cm
CALÇA
TECIDO PLANO MALHA
Partes Retas Partes Curvas Partes Retas Partes Curvas
 1.0cm Gancho e
Perna
Lateral do
Quadril
 0.7cm Gancho e
Perna
Lateral do
Quadril
Cintura
0,8
 0.7cm 0.7cm Cintura
0,8
0.3cm 0.5cm
modelagem industrial & SOB medida
A ampliação e redução de moldes varia um pouco de modelagem para modelagem, mas mesmo
assim, elas possuem valores semelhantes entre si.
Para começar, é necessário escolher um molde que será o molde-base. No nosso caso,
escolheremos sempre o tamanho 40.
Os valores da graduação variam de acordo com a peça e com o tecido. Veremos a graduação de
manga, blusa e calça básica.
Prof. Roberto Ferreira
Página - 41
-
ACESSÓRIOS DA MODELAGEM
MANGAS E GOLAS
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 42
-

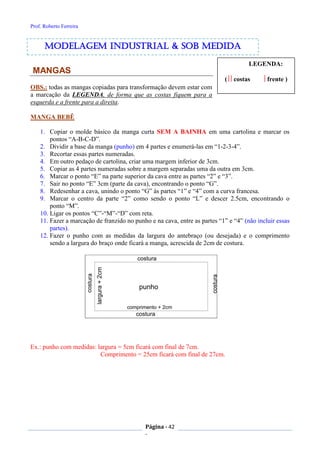

LEGENDA:
( costas frente )
MANGAS
OBS.: todas as mangas copiadas para transformação devem estar com
a marcação da LEGENDA, de forma que as costas fiquem para a
esquerda e a frente para a direita.
MANGA BEBÊ
1. Copiar o molde básico da manga curta SEM A BAINHA em uma cartolina e marcar os
pontos “A-B-C-D”.
2. Dividir a base da manga (punho) em 4 partes e enumerá-las em “1-2-3-4”.
3. Recortar essas partes numeradas.
4. Em outro pedaço de cartolina, criar uma margem inferior de 3cm.
5. Copiar as 4 partes numeradas sobre a margem separadas uma da outra em 3cm.
6. Marcar o ponto “E” na parte superior da cava entre as partes “2” e “3”.
7. Sair no ponto “E” 3cm (parte da cava), encontrando o ponto “G”.
8. Redesenhar a cava, unindo o ponto “G” às partes “1” e “4” com a curva francesa.
9. Marcar o centro da parte “2” como sendo o ponto “L” e descer 2.5cm, encontrando o
ponto “M”.
10. Ligar os pontos “C”-“M”-“D” com reta.
11. Fazer a marcação de franzido no punho e na cava, entre as partes “1” e “4” (não incluir essas
partes).
12. Fazer o punho com as medidas da largura do antebraço (ou desejada) e o comprimento
sendo a largura do braço onde ficará a manga, acrescida de 2cm de costura.
Ex.: punho com medidas: largura = 5cm ficará com final de 7cm.
Comprimento = 25cm ficará com final de 27cm.
modelagem industrial & SOB medida
Prof. Roberto Ferreira
Página - 43
-
MANGA CURTA COM FRANZIDO NA CAVA
1. Copiar o molde da manga básica curta em uma cartolina SEM A BAINHA e marcar os
pontos “A-B-C-D”.
2. Marcar o ponto “G” no meio da cava (parte superior) e esquadrar, encontrando o ponto “H”.
3. Marcar os pontos “E” e “F” como sendo a metade dos pontos “A”-“C” e “B”-“D”,
respectivamente.
4. Traçar os pontos “G”-“E” e “G”-“F” com régua curva (curva francesa ou régua de alfaiate, o
que ficar melhor). Cortar o molde.
5. Separar o ponto “G” em 4cm para ambos os lados, encontrando os pontos “x” e “y”.
6. Sair no ponto “G” 6 cm, encontrando “G1” e refazer a cava através dos pontos “x-G1-y”
com a curva francesa.
7. Fazer a marcação de franzido entre as marcações de frente e costas, conforme já ensinado.
( costas frente )
Prof. Roberto Ferreira
Página - 44
-
CONSTRUÇÃO DA MANGA BÁSICA COMPRIDA FEMININA SEM COSTURA
1. Dobrar a cartolina ao meio pelo comprimento.
2. Copiar o molde da manga básica parte “COSTAS” SEM bainha.
3. Marcar os pontos “A-C-B1”.
4. Saindo do ponto “A” em direção ao ponto “C”, o comprimento do braço T40 feminino, ou
seja, 57cm, encontrando o ponto “D”.
5. Esquadrar os pontos “D-B1”, encontrando o ponto “D1”.
6. Entrar no ponto “D1” em 2cm, encontrando o ponto “D2”.
7. Ligar com reta os pontos “D2-B1”.
8. Cortar o molde nos pontos “A-B1-D2-D”.
9. Abrir o molde e, na parte inferior, escrever “COSTAS”.
10. Na parte superior, copiar o “molde da frente” da manga básica curta (pontos A-x-B1”).
11. Cortar e escrever “FRENTE”.
Obs.: se precisar de bainha para a confecção de alguma peça, seguir os passos da pg. 10, item
“BAINHA”.
MANGA COMPRIDA COM FRANZIDO NO PUNHO
1. Copiar o molde da manga básica comprida em uma cartolina SEM A BAINHA e marcar os
pontos “A-B-C-D”.
2. Marcar o ponto “G” no meio da cava (parte superior).
3. Esquadrar o ponto “G” até o punho, encontrando o ponto “H”.
4. Esquadrar os pontos “A” e “B” até a linha do ponto “H”.
5. Marcar os pontos “I” e “J”.
6. Medir os pontos “H-I” e marcar o ponto “K” como sendo o ponto médio.
7. Esquadrar o ponto “K” em 12cm para a formação da carcela.
8. Fazer a marcação de franzido do ponto “I” ao ponto “J”. Cortar o molde.
9. Abrir a carcela.
10. Fazer o punho com as medidas desejadas conforme mostrado anteriormente.
Ex.: comprimento = 20 + 4cm de costura = 24cm.
= 10 + 2cm de costura = 12cm.
Prof. Roberto Ferreira
Página - 45
-

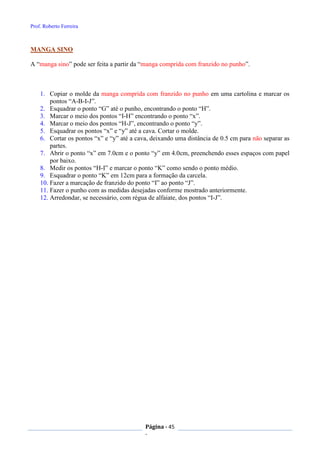

MANGA SINO
A “manga sino” pode ser feita a partir da “manga comprida com franzido no punho”.
1. Copiar o molde da manga comprida com franzido no punho em uma cartolina e marcar os
pontos “A-B-I-J”.
2. Esquadrar o ponto “G” até o punho, encontrando o ponto “H”.
3. Marcar o meio dos pontos “I-H” encontrando o ponto “x”.
4. Marcar o meio dos pontos “H-J”, encontrando o ponto “y”.
5. Esquadrar os pontos “x” e “y” até a cava. Cortar o molde.
6. Cortar os pontos “x” e “y” até a cava, deixando uma distância de 0.5 cm para não separar as
partes.
7. Abrir o ponto “x” em 7.0cm e o ponto “y” em 4.0cm, preenchendo esses espaços com papel
por baixo.
8. Medir os pontos “H-I” e marcar o ponto “K” como sendo o ponto médio.
9. Esquadrar o ponto “K” em 12cm para a formação da carcela.
10. Fazer a marcação de franzido do ponto “I” ao ponto “J”.
11. Fazer o punho com as medidas desejadas conforme mostrado anteriormente.
12. Arredondar, se necessário, com régua de alfaiate, dos pontos “I-J”.
Prof. Roberto Ferreira
Página - 46
-
MANGA CHANEL
1. Criar uma margem inferior de 2cm.
2. Copiar o molde da manga básica comprida em uma cartolina SEM copiar o lado esquerdo da
peça, ou seja, do ponto “A” ao ponto “D”.
3. Marcar os pontos “A-B-D”.
4. Esquadrar o ponto “G” até o punho, encontrando o ponto “H”.
5. Traçar uma linha de “A-B” e marcar o ponto “X” no encontro de “A-B-G”.
6. Marcar o ponto “E” a partir do ponto “X” que será a altura do nível do cotovelo (ver tabela
abaixo).
7. Esquadrar o ponto “E” para a direita, encontrando o ponto “F”.
8. Esquadrar o ponto “E” para a esquerda, encontrando o ponto “I” na mesma medida dos
pontos “E-F”.
9. Marcar o ponto “K” para a esquerda a partir do ponto “H” como sendo a metade dos pontos
“H-D”.
10. Ligar com reta os pontos “A-I-K” e prolongar o ponto “K” em 2cm, encontrando o ponto
“L”.
11. Ligar os pontos “L-D” com reta.
12. Saindo de “I” em direção ao ponto “E”, marcar o ponto “M” como sendo a metade dos
pontos “I-E” menos 1.
13. Descer no ponto “I” 2cm, encontrando o ponto “N”.
14. Ligar com reta os pontos “M-N”.
15. Fazer o chapéu da pence para futuras correções.
16. Marcar o ponto “O” como sendo a metade de “L-H” e ligar com reta tracejada os pontos
“O”-“M”.
17. Marcar a abertura da carcela no valor desejado (12cm).
18. Cortar o molde e abrir a carcela.
Tamanho 36 38 40 42 44 46 48
Cm 19.6 19.8 20,0 20.2 20.4 20.6 20.8
Prof. Roberto Ferreira
Página - 47
-

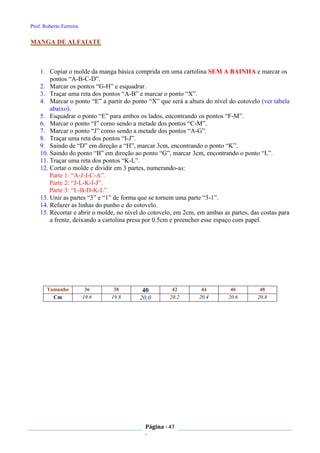

MANGA DE ALFAIATE
1. Copiar o molde da manga básica comprida em uma cartolina SEM A BAINHA e marcar os
pontos “A-B-C-D”.
2. Marcar os pontos “G-H” e esquadrar.
3. Traçar uma reta dos pontos “A-B” e marcar o ponto “X”.
4. Marcar o ponto “E” a partir do ponto “X” que será a altura do nível do cotovelo (ver tabela
abaixo).
5. Esquadrar o ponto “E” para ambos os lados, encontrando os pontos “F-M”.
6. Marcar o ponto “I” como sendo a metade dos pontos “C-M”.
7. Marcar o ponto “J” como sendo a metade dos pontos “A-G”.
8. Traçar uma reta dos pontos “I-J”.
9. Saindo de “D” em direção a “H”, marcar 3cm, encontrando o ponto “K”.
10. Saindo do ponto “B” em direção ao ponto “G”, marcar 3cm, encontrando o ponto “L”.
11. Traçar uma reta dos pontos “K-L”.
12. Cortar o molde e dividir em 3 partes, numerando-as:
Parte 1: “A-J-I-C-A”.
Parte 2: “J-L-K-I-J”.
Parte 3: “L-B-D-K-L”.
13. Unir as partes “3” e “1” de forma que se tornem uma parte “3-1”.
14. Refazer as linhas do punho e do cotovelo.
15. Recortar e abrir o molde, no nível do cotovelo, em 2cm, em ambas as partes, das costas para
a frente, deixando a cartolina presa por 0.5cm e preencher esse espaço com papel.
Tamanho 36 38 40 42 44 46 48
Cm 19.6 19.8 20,0 20.2 20.4 20.6 20.8
Prof. Roberto Ferreira
Página - 48
-
MANGA E PALA NA MESMA PEÇA (OU MANGA RAGLAN)
1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e
marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é
para a direita.
2. Desenhar a pala da camisa conforme desejado. Para isso, sair no ombro tanto para a direita
quanto para a esquerda os valores que quiser e riscar, formando duas linhas paralelas ao
ombro, encontrando os pontos “1-2-3-4”.
3. Construir o molde da manga conforme o desejado e de acordo com a medida das cavas.
4. Cortar a pala. Casar o meio da pala com o meio da manga, de forma que as costas e a frente
dos moldes fiquem do mesmo lado.
5. Colar a pala na manga, usando o mínimo de espaço possível na colagem.
Prof. Roberto Ferreira
Página - 49
-
MANGA JAPONESA
1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e
marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é
para a direita.
2. Marcar os pontos da blusa.
3. Descer nos pontos “B1” das duas partes em 5cm, encontrando os pontos “B2”.
4. Descer nos pontos “B2” das duas partes em 5cm, encontrando os pontos “B3”.
5. Traçar uma reta tracejada, unindo os pontos “B2”.
6. Esquadrar os pontos “B2” com a linha traceja em 5cm para baixo, encontrando os pontos
“B4”.
7. Ligar com curva francesa os pontos “B3-B4” de ambas as partes.
8. Ligar com reta os pontos “B4 de ambas as partes”.
9. Esquadrar o ponto “A5” até a linha dos pontos “B4”, encontrando o ponto “B5”.
10. Cortar os moldes, separando-os em frente e costas a partir dos pontos “A1-B5”.
Prof. Roberto Ferreira
Página - 50
-
GOLAS
GOLA PETER PAN (OU COLEGIAL)
1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e
marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é
para a direita.
2. Criar o trespasse do botão saindo nos pontos “A1”-“E” DA FRENTE em 2cm, encontrando
os pontos “A6-E3”.
3. Saindo no ponto “A1” no molde das costas, encontrar o ponto “x” que será a largura da gola
(valor desejado).
4. Marcar a mesma medida da largura de “A1”-“x” em todo o contorno do decote frente e
costas e desenhar a gola à mão ou com o auxílio da curva francesa.
5. Tirar o molde com a carretilha em papel dobrado.
Prof. Roberto Ferreira
Página - 51
-

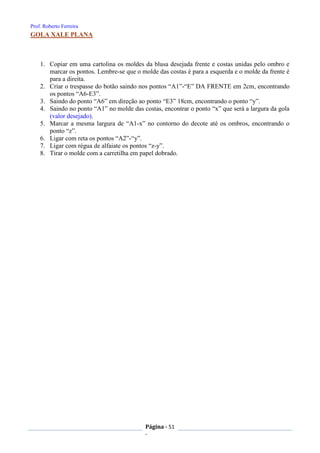

GOLA XALE PLANA
1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e
marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é
para a direita.
2. Criar o trespasse do botão saindo nos pontos “A1”-“E” DA FRENTE em 2cm, encontrando
os pontos “A6-E3”.
3. Saindo do ponto “A6” em direção ao ponto “E3” 18cm, encontrando o ponto “y”.
4. Saindo no ponto “A1” no molde das costas, encontrar o ponto “x” que será a largura da gola
(valor desejado).
5. Marcar a mesma largura de “A1-x” no contorno do decote até os ombros, encontrando o
ponto “z”.
6. Ligar com reta os pontos “A2”-“y”.
7. Ligar com régua de alfaiate os pontos “z-y”.
8. Tirar o molde com a carretilha em papel dobrado.
Prof. Roberto Ferreira
Página - 52
-

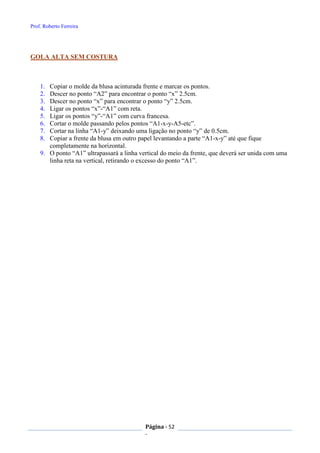

GOLA ALTA SEM COSTURA
1. Copiar o molde da blusa acinturada frente e marcar os pontos.
2. Descer no ponto “A2” para encontrar o ponto “x” 2.5cm.
3. Descer no ponto “x” para encontrar o ponto “y” 2.5cm.
4. Ligar os pontos “x”-“A1” com reta.
5. Ligar os pontos “y”-“A1” com curva francesa.
6. Cortar o molde passando pelos pontos “A1-x-y-A5-etc”.
7. Cortar na linha “A1-y” deixando uma ligação no ponto “y” de 0.5cm.
8. Copiar a frente da blusa em outro papel levantando a parte “A1-x-y” até que fique
completamente na horizontal.
9. O ponto “A1” ultrapassará a linha vertical do meio da frente, que deverá ser unida com uma
linha reta na vertical, retirando o excesso do ponto “A1”.
Prof. Roberto Ferreira
Página - 53
-

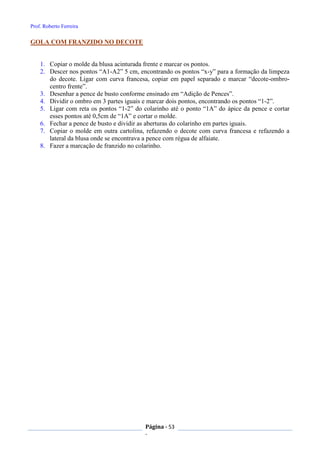

GOLA COM FRANZIDO NO DECOTE
1. Copiar o molde da blusa acinturada frente e marcar os pontos.
2. Descer nos pontos “A1-A2” 5 cm, encontrando os pontos “x-y” para a formação da limpeza
do decote. Ligar com curva francesa, copiar em papel separado e marcar “decote-ombro-
centro frente”.
3. Desenhar a pence de busto conforme ensinado em “Adição de Pences”.
4. Dividir o ombro em 3 partes iguais e marcar dois pontos, encontrando os pontos “1-2”.
5. Ligar com reta os pontos “1-2” do colarinho até o ponto “1A” do ápice da pence e cortar
esses pontos até 0,5cm de “1A” e cortar o molde.
6. Fechar a pence de busto e dividir as aberturas do colarinho em partes iguais.
7. Copiar o molde em outra cartolina, refazendo o decote com curva francesa e refazendo a
lateral da blusa onde se encontrava a pence com régua de alfaiate.
8. Fazer a marcação de franzido no colarinho.
Prof. Roberto Ferreira
Página - 54
-
GOLA DEGAGÉE
1. Copiar o molde da blusa acinturada posicionando o colarinho (ponto “A1”) entre 10 e 15cm
da cartolina. O molde copiado ficará inclinado.
2. Fazer a correção de cava para “blusa sem manga”. (ponto “B3”)
3. Determinar a posição e a largura da alça do ombro, lembrando que a largura é acrescida de
2cm para as devidas costuras necessárias. (“A6-A7”)
4. Ligar com curva francesa os pontos “A6-B3”.
5. Esquadrar o ponto “A7” até o final da cartolina, encontrando o ponto “x”.
6. Sair no ponto “A6” 6cm, encontrando o ponto “y”.
7. Subir no ponto “x” 6 cm, encontrando o ponto “z”.
8. Ligar com régua de alfaiate os pontos “y-z”.
9. Cortar o molde, dando o formato da peça.
O processo a seguir refere-se ao molde da frente.
Prof. Roberto Ferreira
Página - 55
-
ANOTAÇÕES & OUTROS

Mais conteúdo relacionado

Mais procurados

Apostila do Senai modelagem
Apostila do Senai modelagem Apostila do Senai modelagem
Apostila do Senai modelagem
Grazielle Martins

Biblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacosturaBiblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacostura
Simone Cunha

A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS
A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS
A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS
Nathilucy Marinho

Calças fem
Calças femCalças fem
Calças fem
Ana Beatriz Novais

Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01
Claudia Luzz

3apostila3 de modelagem blusa
3apostila3 de modelagem blusa3apostila3 de modelagem blusa
3apostila3 de modelagem blusa
Letícia Fortes

2modelagem ubá calça
2modelagem ubá calça2modelagem ubá calça
2modelagem ubá calça
Letícia Fortes

Senai modelageminfantil-traadobsico-150208162044-conversion-gate01
Senai modelageminfantil-traadobsico-150208162044-conversion-gate01Senai modelageminfantil-traadobsico-150208162044-conversion-gate01
Senai modelageminfantil-traadobsico-150208162044-conversion-gate01
Jaqueline Kuhn

Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Conta36

Como tirar medidas do corpo feminino
Como tirar medidas do corpo   femininoComo tirar medidas do corpo   feminino
Como tirar medidas do corpo feminino
Marcos Cinto

Faça suas próprias roupas
Faça suas próprias roupasFaça suas próprias roupas
Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...
Beatriz Esteves

Guia confeccao de lingerie
Guia confeccao de lingerieGuia confeccao de lingerie
Guia confeccao de lingerie
Aldo Russo

Modelagem2
Modelagem2Modelagem2
Modelagem2
Marlene Neves

Tcc modelagem plana utilização em saia godê
Tcc   modelagem plana utilização em saia godêTcc   modelagem plana utilização em saia godê
Tcc modelagem plana utilização em saia godê
Vanessa Martins

Aprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil BrandãoAprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil Brandão
Soraia de Carvalho

Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1
Daiane Santos

25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão
Tixa Fernandes

Pattern drafting for dressmaking pamela c. stringer
Pattern drafting for dressmaking   pamela c. stringerPattern drafting for dressmaking   pamela c. stringer
Pattern drafting for dressmaking pamela c. stringer
rworrell

3apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app68913apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app6891
AnaCristina583


Mais procurados (20)

Apostila do Senai modelagem
Apostila do Senai modelagem Apostila do Senai modelagem
Apostila do Senai modelagem

Biblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacosturaBiblia da costura- P6finalgrandelivrodacostura
Biblia da costura- P6finalgrandelivrodacostura

A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS
A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS
A MODA-VESTUÁRIO FEMININA SEM PADRÕES DE MEDIDAS

Calças fem
Calças femCalças fem
Calças fem

Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01Apostilamodelagemlingeriesenai 140918223724-phpapp01
Apostilamodelagemlingeriesenai 140918223724-phpapp01

3apostila3 de modelagem blusa
3apostila3 de modelagem blusa3apostila3 de modelagem blusa
3apostila3 de modelagem blusa

2modelagem ubá calça
2modelagem ubá calça2modelagem ubá calça
2modelagem ubá calça

Senai modelageminfantil-traadobsico-150208162044-conversion-gate01
Senai modelageminfantil-traadobsico-150208162044-conversion-gate01Senai modelageminfantil-traadobsico-150208162044-conversion-gate01
Senai modelageminfantil-traadobsico-150208162044-conversion-gate01

Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...
Um processo simples e objetivo para criar do zero o molde da sua blusa. por R...

Como tirar medidas do corpo feminino
Como tirar medidas do corpo   femininoComo tirar medidas do corpo   feminino
Como tirar medidas do corpo feminino

Faça suas próprias roupas
Faça suas próprias roupasFaça suas próprias roupas
Faça suas próprias roupas

Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...Método de corte e costura sem mestre   Toutemode ( clicar com o mouse lado di...
Método de corte e costura sem mestre Toutemode ( clicar com o mouse lado di...

Guia confeccao de lingerie
Guia confeccao de lingerieGuia confeccao de lingerie
Guia confeccao de lingerie

Modelagem2
Modelagem2Modelagem2
Modelagem2

Tcc modelagem plana utilização em saia godê
Tcc   modelagem plana utilização em saia godêTcc   modelagem plana utilização em saia godê
Tcc modelagem plana utilização em saia godê

Aprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil BrandãoAprenda a Costurar por Gil Brandão
Aprenda a Costurar por Gil Brandão

Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1Coleção corte e costura Manequim vol 1
Coleção corte e costura Manequim vol 1

25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão25 modelos de blusas e blusões gil brandão
25 modelos de blusas e blusões gil brandão

Pattern drafting for dressmaking pamela c. stringer
Pattern drafting for dressmaking   pamela c. stringerPattern drafting for dressmaking   pamela c. stringer
Pattern drafting for dressmaking pamela c. stringer

3apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app68913apostila3demodelagemblusa 150508005444-lva1-app6891
3apostila3demodelagemblusa 150508005444-lva1-app6891


Destaque

Apostila de corte e costura.
Apostila de corte e costura.Apostila de corte e costura.
Apostila de corte e costura.
Adequin

Modelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAWModelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAW
Daniele Queiroz

01 modelagem -tecnologia-de-costura-e-modelagem-i
01   modelagem -tecnologia-de-costura-e-modelagem-i01   modelagem -tecnologia-de-costura-e-modelagem-i
01 modelagem -tecnologia-de-costura-e-modelagem-i
vmaria03

Apostila Design de Moda
Apostila Design de ModaApostila Design de Moda
Apostila Design de Moda
Alison Davyd

CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
Heide Gomes Casagrande

Moldes de calcinha
Moldes de calcinhaMoldes de calcinha
Moldes de calcinha
Márcia Bezerra

Tabela de medidas do corpo humano
Tabela de medidas do corpo humanoTabela de medidas do corpo humano
Tabela de medidas do corpo humano
Débora Cseri

A atuação do modelista do vestuário no brasil entre a interpretação e a técnica
A atuação do modelista do vestuário no brasil entre a interpretação e a técnicaA atuação do modelista do vestuário no brasil entre a interpretação e a técnica
A atuação do modelista do vestuário no brasil entre a interpretação e a técnica
Misael Souza

Aula 01a
Aula 01aAula 01a
Molde de Biquini Cortininha
Molde de Biquini CortininhaMolde de Biquini Cortininha
Molde de Biquini Cortininha
modacosturada

O Grande Livro da Costura
O Grande Livro da CosturaO Grande Livro da Costura
O Grande Livro da Costura
Soraia de Carvalho

Blusa cropped
Blusa croppedBlusa cropped
Blusa cropped
Daniele Queiroz

Desenho tecnico moda (desenho)
Desenho tecnico moda (desenho)Desenho tecnico moda (desenho)
Desenho tecnico moda (desenho)
Gisele Kanda

Costura externa
Costura externa   Costura externa
Costura externa
Costura Externa


Destaque (14)

Apostila de corte e costura.
Apostila de corte e costura.Apostila de corte e costura.
Apostila de corte e costura.

Modelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAWModelagem do vestuário no corelDRAW
Modelagem do vestuário no corelDRAW

01 modelagem -tecnologia-de-costura-e-modelagem-i
01   modelagem -tecnologia-de-costura-e-modelagem-i01   modelagem -tecnologia-de-costura-e-modelagem-i
01 modelagem -tecnologia-de-costura-e-modelagem-i

Apostila Design de Moda
Apostila Design de ModaApostila Design de Moda
Apostila Design de Moda

CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...
CAD de modelagem - Comparativo de eficiência entre processos manuais e comput...

Moldes de calcinha
Moldes de calcinhaMoldes de calcinha
Moldes de calcinha

Tabela de medidas do corpo humano
Tabela de medidas do corpo humanoTabela de medidas do corpo humano
Tabela de medidas do corpo humano

A atuação do modelista do vestuário no brasil entre a interpretação e a técnica
A atuação do modelista do vestuário no brasil entre a interpretação e a técnicaA atuação do modelista do vestuário no brasil entre a interpretação e a técnica
A atuação do modelista do vestuário no brasil entre a interpretação e a técnica

Aula 01a
Aula 01aAula 01a
Aula 01a

Molde de Biquini Cortininha
Molde de Biquini CortininhaMolde de Biquini Cortininha
Molde de Biquini Cortininha

O Grande Livro da Costura
O Grande Livro da CosturaO Grande Livro da Costura
O Grande Livro da Costura

Blusa cropped
Blusa croppedBlusa cropped
Blusa cropped

Desenho tecnico moda (desenho)
Desenho tecnico moda (desenho)Desenho tecnico moda (desenho)
Desenho tecnico moda (desenho)

Costura externa
Costura externa   Costura externa
Costura externa


Semelhante a Apostila completa modelagem

Tabelas de medidas para modelagem de roupas
Tabelas de medidas para modelagem de roupasTabelas de medidas para modelagem de roupas
Tabelas de medidas para modelagem de roupas
Graça De Fátima Nascimento Bohrer

Traçado básico do blazer
Traçado básico do blazerTraçado básico do blazer
Traçado básico do blazer
Giovana Buzin

Apostila do curso modelagem
Apostila do curso modelagemApostila do curso modelagem
Apostila do curso modelagem
Maria Mourão

colete masculino.pdf
colete masculino.pdfcolete masculino.pdf
colete masculino.pdf
Laurentino Stieler

Molde legging
Molde leggingMolde legging
Molde legging
Mariane Costa

Mold ec001 calc_alegging_pp.p.m.g
Mold ec001 calc_alegging_pp.p.m.gMold ec001 calc_alegging_pp.p.m.g
Mold ec001 calc_alegging_pp.p.m.g
modacosturada

Molde leggin
Molde legginMolde leggin
Molde leggin
modacosturada

Costruçao de base de saia
Costruçao de base de saiaCostruçao de base de saia
Costruçao de base de saia
Laila Miranda

Saidapraiabranca sirena
Saidapraiabranca sirenaSaidapraiabranca sirena
Saidapraiabranca sirena
Bárbara Amaral

Batarosa
BatarosaBatarosa
Batarosa
Dandara Santos

Winter break 9th_grade_2016
Winter break 9th_grade_2016Winter break 9th_grade_2016
Winter break 9th_grade_2016
Paulo André Bezerra de Melo

Trabalho de ferias 2019
Trabalho de ferias 2019Trabalho de ferias 2019
Trabalho de ferias 2019
Avatar Cuamba

Trabalho de ferias 2019
Trabalho de ferias 2019Trabalho de ferias 2019
Trabalho de ferias 2019
Avatar Cuamba


Semelhante a Apostila completa modelagem (13)

Tabelas de medidas para modelagem de roupas
Tabelas de medidas para modelagem de roupasTabelas de medidas para modelagem de roupas
Tabelas de medidas para modelagem de roupas

Traçado básico do blazer
Traçado básico do blazerTraçado básico do blazer
Traçado básico do blazer

Apostila do curso modelagem
Apostila do curso modelagemApostila do curso modelagem
Apostila do curso modelagem

colete masculino.pdf
colete masculino.pdfcolete masculino.pdf
colete masculino.pdf

Molde legging
Molde leggingMolde legging
Molde legging

Mold ec001 calc_alegging_pp.p.m.g
Mold ec001 calc_alegging_pp.p.m.gMold ec001 calc_alegging_pp.p.m.g
Mold ec001 calc_alegging_pp.p.m.g

Molde leggin
Molde legginMolde leggin
Molde leggin

Costruçao de base de saia
Costruçao de base de saiaCostruçao de base de saia
Costruçao de base de saia

Saidapraiabranca sirena
Saidapraiabranca sirenaSaidapraiabranca sirena
Saidapraiabranca sirena

Batarosa
BatarosaBatarosa
Batarosa

Winter break 9th_grade_2016
Winter break 9th_grade_2016Winter break 9th_grade_2016
Winter break 9th_grade_2016

Trabalho de ferias 2019
Trabalho de ferias 2019Trabalho de ferias 2019
Trabalho de ferias 2019

Trabalho de ferias 2019
Trabalho de ferias 2019Trabalho de ferias 2019
Trabalho de ferias 2019


Apostila completa modelagem

  • 1. Prof. Roberto Ferreira Página - 1 - APOSTILA modelagem industrial & SOB medida PROFESSOR ROBERTO FERREIRA
  • 2. Prof. Roberto Ferreira Página - 2 - SUMÁRIO TABELA DE MEDIDAS 04 SAIA BÁSICA 07 MOLDE BÁSICO – BLUSA FEMININA 09 MANGA BÁSICA CURTA 11 VESTIDO BÁSICO 12 CALÇA JUSTA FEMININA 14 MACACÃO FEMININO 16 CALAÇ MASCULINA 17 CAMISA ESPORTE MASCULINA 19 MANGA ESPORTE MASCULINA 21 CAMISA SOCIAL MASCULINA 22 MANGA SOCIAL MASCULINA 24 COLARINHO MASCULINO 25 TRANSFORMAÇÃO – SAIAS 27 TRANSFORMAÇÃO – BLUSAS I 32 TRANSFORMAÇÃO – BLUSAS II 34 FORMAÇÃO DA BLUSA ESTILO CORSELET 35 ADIÇÃO DE PENCES 38 GRADUAÇÃO DE MOLDES 40 ACESSÓRIOS DA MODELAGEM – MANGAS 42 ACESSÓRIOS DA MODELAGEM – GOLAS 50 ANOTAÇÕES & OUTROS 55 PROFESSOR ROBERTO FERREIRA
  • 3. Prof. Roberto Ferreira Página - 3 - TABELA DE MEDIDAS modelagem industrial & SOB medida PROFESSOR ROBERTO FERREIRA
  • 4. Prof. Roberto Ferreira Página - 4 - 1) FEMININA GRADE DE MOLDES MANEQUIM 36 38 40 42 44 46 48 50 Sob medida Semibusto 42 44 46 48 50 52 54 Ombro 12.5 13 13.5 14 14.5 15 15.5 Manga comprida 56 57 58 59 60 61 62 Punho 19 20 21 22 23 24 25 Colarinho 30 32 34 36 38 40 42 Comprimento cintura frente 39 40 41 42 43 44 45 Comprimento cintura costas 43 44 45 46 47 48 49 Semicintura 34 35 36 37 38 40 42 Semiquadril 46 48 50 52 54 56 58 Altura do quadril 23 24 25 26 27 28 29 Semiboca calça justa 19.5 20 20.5 21 21.5 22 22.5 Seio a seio (s-s) 16 19 20 21 22 22 22 modelagem industrial & SOB medida
  • 5. Prof. Roberto Ferreira Página - 5 - 2) MASCULINA A) CAMISA ESPORTE MASCULINA B) CAMISA SOCIAL MASCULINA MANEQUIM 1 2 3 4 5 Colarinho 36 38 40 42 44 Comprimento Frente 74 75 76 77 78 Comprimento Costas 78 79 80 81 82 Comprimento de Manga 57 58 59 60 61 Linha Cintura Frente 39 40 41 42 43 Linha Cintura Costas 43 44 45 46 47 Ombro 14 14.5 15 15.5 16 Punho 18 19 20 21 22 C) CALÇA MASCULINA MANEQUIM 36 38 40 42 44 46 48 50 Semicintura 36 38 40 42 44 46 48 50 Semiquadril 44 46 48 50 52 54 56 58 Comprimento 108 109 110 111 112 113 114 115 MANEQUIM 1 2 3 4 5 Colarinho 36 38 40 42 44 Comprimento Frente 78 79 80 81 82 Comprimento Costas 84 85 86 87 88 Comprimento de Manga 57 58 59 60 61 Ombro 14 14.5 15 15.5 16 Punho 18 19 20 21 22
  • 6. Prof. Roberto Ferreira Página - 6 - MOLDES BÁSICOS modelagem industrial & SOB medida
  • 7. Prof. Roberto Ferreira Página - 7 - SAIA BÁSICA FRENTE 1. Marcar no canto inferior do papel a letra “A”. 2. Para determinar o comprimento da saia, sair do ponto “A” na horizontal e marcar o ponto “C” em 45 cm. (valor desejado) 3. A bainha é acrescida do ponto “C” em 5 cm, encontrando o ponto “E”. (valor desejado) 4. Sair do ponto “A” na horizontal em direção ao ponto “B”, marcar a metade do semiquadril. 5. Saindo de “B” em direção ao ponto “A”, 1/6 do semiquadril, encontrando o ponto “D”. 6. Saindo do ponto “A” na vertical metade do semiquadril +1, encontrando o ponto “A3”. 7. Saindo do ponto “A” na horizontal em 2cm, encontrando “A2”. 8. Saindo do ponto “A” na vertical metade da semicintura +2, encontrando o ponto “A1”. 9. Esquadrar “A3” na horizontal, encontrando os pontos “B1”, “C1”, “D1” e “E1”. 10. Entrar no ponto “D1” em 1cm, encontrando o ponto “D2”. 11. Ligar “A1-D2-B1” com régua de alfaiate. 12. Ligar “A1”-“A2” com régua de alfaiate. COSTAS 1. Copiar o molde da “saia básica frente” deixando 4cm de margem inferior. 2. Sair em “A2” 1.5cm, encontrando o ponto “a”. 3. Sair em “B” 3cm, encontrando o ponto “B2”. 4. Sair em “C” 1cm, encontrando o ponto “C2”. 5. Sair em “E” 1.5cm, encontrando “E2”. 6. Ligar com régua de alfaiate (curva suave) “a”-“B2”-“C2” e com a reta “C2”-“E2”. OBS.: Dos pontos “a” a “E2” já estão inclusas as costuras. modelagem industrial & SOB medida
  • 8. Prof. Roberto Ferreira Página - 8 - CONSTRUÇÃO DAS PENCES (MARGEM DIREITA DE 2cm) 1. Sair em “A1” na vertical 2cm, encontrando “A4”. 2. Ligar com régua de alfaiate “A4” até encontrar a linha do quadril. 3. Marcar “1” na metade de “A1”-“A2”. 4. Esquadrar “1” na horizontal em direção ao quadril (“D”) em 12cm, encontrando o ponto “2”. 5. Marcar 1cm para cada lado do ponto “1”, encontrando os pontos “3” e “4”. 6. Ligar esses pontos em “2”. 7. Usar esse mesmo procedimento para os moldes “frente” e “costas”. FRENTE COSTAS COSTAS O procedimento é o mesmo, exceto pelo fato de o papel não precisar ser dobrado devido às costuras entre as duas partes das costas. ACABAMENTO DA SAIA (RETÂNGULO DE 10cm X 60cm) FRENTE O molde de acabamento da saia com pence é feito a partir da saia básica. 1. Dobra-se o papel ao meio e contorna-se a cintura da saia básica. 2. Marca-se 6 cm da cintura para baixo e vai pontilhando acompanhando a curva da cintura. 3. Corta-se o papel dobrado sobre as linhas pontilhadas dando o formato do acabamento.
  • 9. Prof. Roberto Ferreira Página - 9 - MOLDE BÁSICO – BLUSA FEMININA FRENTE 1. Marcar o ponto “A” no canto inferior direito do papel. 2. Marcar o ponto “C” como sendo o comprimento da frente. 3. Saindo do ponto “A” na horizontal em direção a “C”, 1/5 (um quinto) do colarinho + 1, encontrando o ponto “A1”. 4. Saindo do ponto “A” na vertical, 1/5 (um quinto) do colarinho – 1, encontrando o ponto “A2”. 5. Esquadrar os pontos “A1” e “A2” e ligar com curva francesa. 6. Saindo do ponto “A2”, na vertical, metade do semibusto – 5, encontrando o ponto “A3”. 7. Saindo do ponto “A3” na horizontal, 1/10 do semibusto +2, encontrando o ponto “A4”. 8. Ligar “A2-A4” com uma reta. 9. Saindo de “A2” em direção a “A4”, ombro + 2, encontrando “A5”. 10. Esquadrar o ponto “A5”. 11. Saindo de “A5” na horizontal, metade do semibusto – 5, encontrando o ponto “B”. (= “A2-A3”) 12. Marcar a metade de “A5-B”, encontrando o ponto “1”. 13. Entrar em 1 = 1.5cm, encontrando o ponto “2”. 14. Saindo do ponto “B”, na horizontal em direção ao ponto “A5”, 3cm, encontrando o ponto “3”. 15. Saindo do ponto “B”, na vertical, 1/10 do semibusto + 1, encontrando o ponto “B1”. 16. Ligar os pontos “B1-3-2-A5” com curva francesa. 17. Saindo do ponto “C”, na vertical, metade da semicintura + 2, encontrando o ponto “C2”. 18. Ligar com reta os pontos “B1-C2”. modelagem industrial & SOB medida
  • 10. Prof. Roberto Ferreira Página - 10 - COSTAS 1. Marcar o ponto “A” no canto inferior direito do papel. 2. Marcar o ponto “C” como sendo o comprimento das costas. (4cm a mais em relação à frente) 3. Saindo do ponto “A” na horizontal em direção a “C”, 3cm, encontrando o ponto “A1”. 4. Saindo do ponto “A” na vertical, 1/5 do colarinho, encontrando o ponto “A2”. 5. Esquadrar os pontos “A1” e “A2” e riscar com curva francesa “bem acentuada”. 6. Saindo do ponto “A2”, na vertical, metade do semibusto – 5, encontrando o ponto “A3”. 7. Saindo do ponto “A3” na horizontal, 1/10 do semibusto +2, encontrando o ponto “A4”. 8. Ligar “A2-A4” com uma reta. 9. Saindo de “A2” em direção a “A4”, ombro + 2, encontrando “A5”. 10. Recuar no ponto “A5” 1cm, encontrando o ponto “A6”. 11. Esquadrar o ponto “A6”. 12. Saindo do ponto “A6” na horizontal, metade do semibusto – 1, encontrando o ponto “B”. 13. Marcar a metade de “A6-B”, encontrando o ponto “1”. 14. Saindo do ponto “B”, na vertical, 1/10 do semibusto + 1, encontrando o ponto “B1”. 15. Ligar com curva francesa os pontos “B1-1-A5”. 16. Saindo do ponto “C”, na vertical, metade da semicintura + 2, encontrando o ponto “C2”. 17. Ligar com reta os pontos “B1-C2”. CORREÇÃO DO MOLDE (PARA MODELAGEM SOB MEDIDA) Medir o fio a “B1”. A medida encontrada deve ser “metade do semibusto + 2 a 3 cm. Se não, proceder desta forma: SAÍDA (FRENTE) Sair em “B1” o que estiver faltando encontrando um novo ponto “B1” e ligar com curva francesa os pontos “B1-1-A5”. ENTRADA (FRENTE) Entrar no ponto “B1” o que estiver sobrando encontrando um novo ponto “B1” e entrar no ponto “1” o mesmo valor, encontrando um novo ponto “1”. Ligar com curva francesa os pontos “B1-“1”-“A5”. SAÍDA (COSTAS) Sair em “B1” o que estiver faltando e ligar com curva francesa os pontos “B1-1-A5”. ENTRADA (COSTAS) Entrar no ponto “B1” o que estiver sobrando encontrando um novo ponto “B1” e entrar no ponto “1” a metade desse valor, encontrando também um novo ponto “1”. Ligar com curva francesa os pontos “B1”-“1”-“A5”.
  • 11. Prof. Roberto Ferreira Página - 11 - MANGA BÁSICA CURTA 1. Marcar o ponto "A" no canto inferior direito da cartolina. 2. Saindo de "A" na horizontal para a esquerda, marcar o ponto "C" que é o comprimento da manga. (± 25cm) ou tamanho desejado. 3. Saindo do ponto "A" na horizontal para encontrar o ponto "B", 1/4 do semibusto + 0.5cm. 4. Saindo do ponto "A" na vertical para encontrar o ponto "A1", metade do semibusto – 3cm. 5. Esquadrar os pontos "B", "C" e "A1" e marcar os pontos "B1" e "C1". 6. Marcar a metade de "A-A1", encontrando o ponto "1". 7. Esquadrar o ponto "1" até encontrar a linha entre "B-B1". 8. Ligar com curva francesa bem acentuada o ponto "A" na linha do ponto "1". 9. Ligar com curva francesa suave a linha do ponto "1" ao ponto "B1". (Observe que a cava da manga não toca o ponto "A", apenas passa pela linha deste mesmo ponto) 10. Traçar uma diagonal do ponto "A1" até o final da linha do ponto "1". 11. Marcar o ponto "x" no encontro da diagonal com a linha traçada anteriormente. 12. Descer em "x" 1cm, encontrando o ponto "x1". 13. Ligar com curva francesa bem acentuada a linha do ponto "A" ao ponto "x1". 14. Ligar com curva francesa suave os pontos "x1-B1". BAINHA 15. Descer no ponto "C" 3cm, encontrando o ponto "E". 16. Esquadrar o ponto "E" até a altura dos pontos "B1" e "C1", encontrando o ponto "E1". 17. Ligar o ponto "E1" ao ponto "C1". 18. Entrar no ponto "C1" 2cm, encontrando o ponto "C2". 19. Ligar com reta os pontos "C2-B1". 20. Subir em "C" a mesma medida que desceu para a bainha (3cm), encontrando o ponto "3". 21. Esquadrar o ponto "3" com linha tracejada até encontrar a linha de "C2". 22. Medir a linha tracejada e transferir esta medida para a linha "E-E1", achando "E2". 23. Ligar com reta os pontos "C2-E2". 24. Cortar os pontos "A-x-B1-C2-E2-E" e escrever "costas". 25. Abrir a folha e cortar os pontos "A-x1-B1". 26. Dar um "pic" com a tesoura no ponto "x1" e escrever "frente". A construção das partes da frente e das costas da manga é feita de uma única vez. Atente-se para o papel de elaboração desta manga, pois deve estar dobrado na linha do fio. modelagem industrial & SOB medida OBS.: corrigir a volta da manga com curva francesa, se necessário.
  • 12. Prof. Roberto Ferreira Página - 12 - O molde básico do vestido é feito utilizando-se os dois moldes anteriores – saia e blusa, acrescentando as devidas costuras e pences. Logo, colam-se duas folhas de cartolina no sentido do comprimento, atentando-se para o cuidado de esquadrar as folhas, de forma que fiquem com seus ângulos perfeitos. VESTIDO BÁSICO FRENTE 1. Colocar o molde básico da blusa frente no canto direito inferior da folha, fio-a-fio. 2. Descer nos pontos "C-C1" da blusa (cintura) 2cm, encontrando os pontos "C2-C3". 3. Descer somente no ponto "C2" 2cm, encontrando o ponto "A" da saia. 4. Colocar o molde da saia básica na linha do fio, de forma que o ponto "A" da saia case com o ponto "A" da blusa e o ponto "A1" da saia case com o ponto "C3" da blusa. 5. Marcar os pontos internos da blusa e da saia. 6. Para que as partes – saia e blusa – sejam emendadas, é necessário fazer a linha da correção. Para isso, basta utilizar a curva francesa com as parte suave na altura da saia e a parte acentuada na blusa. Essa correção deve ser no máximo de 0.5cm. PENCES 7. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”. 8. Saindo do ponto “B” em direção ao ponto “B1”, metade do “ss”, encontrando o ponto “1”. 9. Esquadrar o ponto “1” até a bainha, encontrando o ponto “F”. 10. Descer no ponto “1” em 4cm, encontrando o ponto “1A". 11. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence. 12. Descer no ponto “2” em 13cm, encontrando o ponto “3”. 13. Marcar 1cm para cada lado do ponto “2”, encontrando os pontos “4” e “5”. 14. Ligar com reta os pontos “1A-4-3-5-1A”. 15. Vazar esses pontos com tesoura ou estilete para a marcação das pences no tecido. ACRÉSCIMO DE COSTURAS PARA A PENCE 16. Sair na linha da correção 3cm, encontrando o ponto "C4". 17. Ligar com régua de alfaiate o ponto "C4" na linha do quadril. 18. Ligar com régua de alfaiate suave ao contrário o ponto "C4" ao ponto "B1". modelagem industrial & SOB medida
  • 13. Prof. Roberto Ferreira Página - 13 - COSTAS 1. Com uma reta, traçar uma margem de 4cm na parte inferior da cartolina já devidamente colada e esquadrada. Essa linha será a linha do fio do vestido. 2. Colocar o molde básico da blusa costas no canto direito inferior da folha, fio-a-fio. 3. Descer nos pontos "C-C1" da blusa (cintura) 2cm, encontrando os pontos "C2-C3". 4. Descer somente no ponto "C2" 2cm, encontrando o ponto "A" da saia. 5. Colocar o molde da saia básica na linha do fio, de forma que o ponto "A" da saia case com o ponto "A" da blusa e o ponto "A1" da saia case com o ponto "C3" da blusa. 6. As medidas da curva da saia costas ficam abaixo da linha do fio, sendo desconsideradas por enquanto. 7. Marcar os pontos internos da blusa e da saia. 8. Proceder da mesma forma como utilizado para o molde da frente, não se esquecendo da linha de correção e dos acréscimos de tecido para as pences. PENCES 9. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”. 10. Medir os pontos "C2-C3" e marcar a metade desse valor, saindo do ponto "B" em direção ao ponto "B1", encontrando o ponto "1". 11. Esquadrar o ponto "1" até a bainha da saia, encontrando o ponto F. 12. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence e descer nesse mesmo ponto 13cm, encontrando o ponto "3". 13. Marcar 1cm para cada lado do ponto "2", encontrando os pontos "4" e "5". 14. Ligar com reta os pontos "1-4-3-5-1". 15. Sair 1.5cm no ponto "A1" da blusa encontrando o ponto “a” e ligar com reta esse ponto até encontrar a costura da saia básica das costas que está abaixo da linha do fio, também chamado de ponto “a”. ACRÉSCIMO DE COSTURAS PARA A PENCE 1. Sair na linha da correção 3cm, encontrando o ponto "C4". 2. Ligar com régua de alfaiate o ponto "C4" na linha do quadril. 3. Ligar com régua de alfaiate suave ao contrário o ponto "C4" ao ponto "B1". A colagem e o esquadramento das cartolinas seguem o mesmo padrão do molde da frente. As pences das costas possuem medidas diferentes das pences da frente.
  • 14. Prof. Roberto Ferreira Página - 14 - CALÇA JUSTA FEMININA – MOLDE BÁSICO – T40 FRENTE 1. Esquadrar a cartolina deixando 5cm de margem, tanto à direita quanto na parte inferior. 2. Marcar o ponto “A” na parte inferior do canto direito da folha. 3. Saindo do ponto “A”, marcar o ponto “C” = 104cm. 4. Saindo do ponto “A” na horizontal, marcar o ponto “B”, metade do semiquadril + 1.5cm. (altura do gancho) 5. Subtrair o comprimento da calça menos o valor do gancho, ou seja, “C” menos “B”, encontrando o valor das entrepernas. Anotar este valor para ser usado no item “7”. 6. Saindo do ponto “B”, na horizontal, em direção ao ponto “A”, 1/6 do semiquadril, encontrando o ponto “E”. 7. Saindo do ponto “E”, na horizontal, em direção ao ponto “C”, metade das entrepernas + 0.5cm, encontrando o ponto “F”. (linha dos joelhos) 8. Esquadrar os pontos “B-C-E-F”. 9. Entrar no ponto “B” 0.5cm, encontrando o ponto “Bb”. (esta pequena medida será responsável por uma forma mais anatômica da peça) 10. Saindo do ponto “Bb”, na vertical, metade do semiquadril – 0.5cm, encontrando o ponto “B1”. 11. Saindo do ponto “B1”, na vertical, 1/12 do semiquadril, encontrando o ponto “B2”. 12. Encontrar o ponto “1” como sendo a metade dos pontos “B-B2” e esquadrá-lo para a direita e para a esquerda. No cruzamento dos pontos “C-1”, encontrar o ponto “4”. 13. Esquadrar o ponto “B1” na horizontal até a linha da cintura, encontrando o ponto “Y”. 14. Esquadrar o ponto “B2” na horizontal para a esquerda até no cruzamento com a linha do joelho (“F”), encontrando o ponto “3”. 15. Entrar no ponto “3” 3cm, encontrando o ponto “F2”. 16. Marcar o ponto “2” no cruzamento dos pontos “F-1”. 17. Medir a linha “F2-2” e transferir esta medida em “2-F”, encontrando o ponto “F1”. 18. Transferir a medida de “F2-2-F1” para o ponto “4”, reduzindo em 1.5cm para cada lado, encontrando os pontos “C1” e “C2”. 19. Ligar os pontos “F2-C2” e “F1-C1” com reta. 20. Entrar no ponto “Y” 2cm, encontrando o ponto “K”. 21. Saindo do ponto “K” em direção ao ponto “A” na vertical, metade da semicintura + 0.5cm de braguilha + 2cm de costura, encontrando o ponto “A1”. 22. Subir no ponto “B1” 8cm, encontrando o ponto “T”. 23. Ligar os pontos “T-K” com reta. 24. Ligar com régua de alfaiate suave os pontos “Bb-A1”. 25. Ligar com régua de alfaiate suave os pontos “Bb-F1”. 26. Ligar com régua de alfaiate acentuada os pontos “B2-F2”. 27. Ligar com curva francesa moderada os pontos “B2-T”. modelagem industrial & SOB medida Adotaremos o tamanho da calça como sendo C = 104cm. OBS.: se quiser calça com boca reta, desconsidere 1.5cm. Se quiser mais larga, aumente o que desejar. OBS.: Se o ponto “A1” ultrapassar o ponto “A”, ligar “B-A” com reta, desconsiderando o ponto “Bb”. Se a pessoa for muito obesa, ligar com uma reta os pontos “A1-F1”.
  • 15. Prof. Roberto Ferreira Página - 15 - COSTAS 1. Sair no ponto “E” 4cm, encontrando o ponto “e”. (O ponto “E” será agora o ponto onde a régua de alfaiate toca no cruzamento dos pontos “A1-“Bb”) 2. Sair no ponto “T” 1cm, encontrando o ponto “e1”. 3. Sair do ponto “Bb” 4.5cm, encontrando o ponto “g”. 4. Sair no ponto “B1” 1/5 do semiquadril, encontrando o ponto “g1”. 5. Sair nos pontos “F1-F2-C1-C2” 2cm, encontrando os pontos “F3-F4-C3-C4”. 6. Ligar os pontos “F3-C3” e “F4-C4” com reta. 7. Entrar no ponto “K” 3cm, encontrando o ponto “K1”. 8. Ligar os pontos “e1-K1” com reta, prolongando no ponto “K1” 3cm, encontrando o ponto “D”. 9. Calcular a metade da semicintura + 2cm e ligar com reta inclinada esta medida do ponto “D” até tocar na linha prolongada, encontrando o ponto “A1”. 10. Ligar os pontos “F4-g1” com régua de alfaiate. (Cuidado: não entrar muito com a curva) 11. Ligar os pontos “g-A1” com régua de alfaiate, não se preocupando com o ponto “e”. 12. Ligar os pontos “g-F3” com régua de alfaiate. 13. Ligar os pontos “e1-g1” com curva francesa. O molde das costas da calça básica feminina é feito modificando-se o molde básico da frente.
  • 16. Prof. Roberto Ferreira Página - 16 - MACACÃO FEMININO – MOLDE BÁSICO FRENTE 1. Colar duas cartolinas no sentido do comprimento. 2. Fazer uma margem inferior de 10 cm. 3. Copiar o molde básico da blusa frente no canto inferior direito da cartolina e acrescentar as marcações do molde (conforme vestido). 4. Descer nos pontos “C-C2” 4cm, encontrando os pontos “C3-C4”. 5. Ligar com reta esses pontos, formando um retângulo. 6. Posicionar o molde da calça frente na linha do fio e copiá-lo de modo que o encaixe entre as partes seja perfeito. (As sobras ou faltas entre os moldes deverão ficar pelo lado de cima das peças que serão corrigidas adiante) 7. Ligar com curva francesa os moldes blusa-calça. (curva de correção conforme já visto em vestido) 8. A partir da curva de correção, sair no molde 1,5 cm, encontrando o ponto “C5”. 9. Ligar com régua de alfaiate os pontos “B1-C5-quadril”. 10. Fazer a pence de cintura conforme já ensinado anteriormente em VESTIDO. 11. Acrescentar 1cm de costura em toda a extensão da parte inferior do molde que vai do ponto “A1” da blusa até ao ponto “C1” da calça. COSTAS 1. Utilizar o verso da cartolina. 2. Fazer uma margem inferior de 20 cm. 3. Copiar o molde básico da blusa costas no canto inferior direito da cartolina e acrescentar as marcações do molde (conforme VESTIDO). 4. Descer apenas no ponto “C2” o valor de 4cm, encontrando o ponto “C4”. 5. Ligar com reta os pontos “C-C4”. 6. Posicionar o molde da calça costas na linha do fio e copiá-lo de modo que o encaixe entre as partes seja perfeito. (As sobras ou faltas entre os moldes deverão ficar pelo lado de cima das peças que serão corrigidas adiante) 7. Ligar com curva francesa os moldes blusa-calça. (curva de correção) 8. A partir da curva de correção, sair no molde 1,5 cm, encontrando o ponto “C5”. 9. Ligar com régua de alfaiate os pontos “B1-C5-quadril”. 10. Fazer a pence de cintura conforme já ensinado anteriormente em VESTIDO. 11. Acrescentar 1cm de costura em toda a extensão da parte inferior do molde que vai do ponto “A1” da blusa até ao ponto “C1” da calça. Para a confecção do macacão, é necessário ter em mãos os moldes básicos da blusa e os moldes básicos da calça feminina devidamente cortados em tamanho 40 ou sob medida. OBS.: 1. se desejar um macacão mais largo, acrescente o tecido da pence, porém, não a faça. 2. qualquer transformação a ser feita no macacão, basta seguir os passos da transformação da blusa, que será ensinado mais à frente. modelagem industrial & SOB medida
  • 17. Prof. Roberto Ferreira Página - 17 - OBS.: Se o ponto “A1” ultrapassar o ponto “A”, ligar “B-A1” com reta e “B-F1” com régua de alfaiate , desconsiderando o ponto “Bb”. Se a pessoa for muito obesa, ligar com uma reta os pontos “A1-F1”. CALÇA MASCULINA – MOLDE BÁSICO – T40 FRENTE 1. Esquadrar a cartolina deixando 5cm de margem, tanto à direita quanto na parte inferior. 2. Marcar o ponto “A” na parte inferior do canto direito da folha. 3. Marcar o ponto C = 110cm. 4. Saindo do ponto “A” na horizontal, marcar o ponto “B”, metade da semicintura + 2cm. (A semicintura no homem também é chamada de “semicós”) 5. Subtrair os pontos “C menos B”, encontrando o valor das entrepernas. Anotar este valor para ser usado no item “7”. 6. Saindo do ponto “B”, na horizontal, em direção ao ponto “A”, 1/6 do semiquadril, encontrando o ponto “E”. 7. Saindo do ponto “E”, na horizontal, em direção ao ponto “C”, metade das entrepernas – (menos) 1.5cm, encontrando o ponto “F” (linha dos joelhos). 8. Esquadrar os pontos “B-C-E-F”. 9. Entrar no ponto “B” 0.5cm, encontrando o ponto “Bb” (Esta pequena medida será responsável por uma forma mais anatômica da peça). 10. Saindo do ponto “Bb”, na vertical, metade do semiquadril – 0.5cm, encontrando o ponto “B1”. 11. Saindo do ponto “B1”, na vertical, 1.5cm, encontrando o ponto “B2”. 12. Saindo do ponto “B1”, na vertical, 1/10 do semiquadril + 1.5cm, encontrando o ponto “B3”. 13. Encontrar o ponto “1” como sendo a metade dos pontos “B-B3”. 14. Marcar o ponto “2” no cruzamento dos pontos “F-1”. 15. Esquadrar o ponto “B2” até a cintura, marcando o ponto “Y”; o ponto “1” para ambos os lados, tanto em direção à cintura, quanto em direção à boca da calça. 16. Esquadrar o ponto “B3” para a esquerda, até cruzar a linha de “F”, encontrando o ponto “3”. 28. Marcar o ponto “4” no cruzamento dos pontos “C-1”. 17. Entrar no ponto “3” 2.5cm, encontrando o ponto “F2”. 18. Medir a linha “F2-2” e transferir esta medida em “2-F”, encontrando o ponto “F1”. 19. Transferir a medida de “F2-2-F1” para o ponto “4”, reduzindo em 1.5cm para cada lado, encontrando os pontos “C1” e “C2”. 20. Ligar os pontos “F2-C2” e “F1-C1” com reta. 21. Entrar no ponto “Y” 1.5cm, encontrando o ponto “K”. 22. Saindo do ponto “K” em direção ao ponto “A” na vertical, metade da semicintura + 0.5cm de braguilha + 2cm de costura, encontrando o ponto “A1”. 23. Subir no ponto “B2” 7cm, encontrando o ponto “T”. 24. Ligar os pontos “T-K” com reta. 25. Ligar com curva francesa os pontos “B3-T”. 26. Ligar com régua de alfaiate suave os pontos “Bb-A1”. 27. Ligar com régua de alfaiate suave os pontos “Bb-F1”. 28. Ligar com régua de alfaiate acentuada os pontos “B3-F2”. modelagem industrial & SOB medida Adotaremos o tamanho da calça como sendo de C = 110cm.
  • 18. Prof. Roberto Ferreira Página - 18 - COSTAS O molde das costas da calça básica masculina é feito modificando-se o molde básico da frente. 1. Criar margem de 5cm, tanto na horizontal como na vertical. 2. Copiar o molde básico frente, lembrando-se de colocar todas as marcações necessárias, inclusive o ponto “B1”. Interessante copiar o molde da frente em linha tracejada. 3. Sair no ponto “E” 2,5cm, encontrando o ponto “e”. 4. Sair no ponto “T” 1cm, encontrando o ponto “e1”. 5. Sair do ponto “Bb” 3cm, encontrando o ponto “g”. 6. Sair no ponto “B1” 1/4 do semiquadril + 0.5cm, encontrando o ponto “g1”. 7. Sair no ponto “F1” 3cm, encontrando o ponto “F3”. 8. Sair no ponto “F2” 1cm, encontrando o ponto “F4”. 9. Sair no ponto “C1” 3cm, encontrando o ponto “C3”. 10. Sair no ponto “C2” 1cm, encontrando o ponto “C4”. 11. Ligar os pontos “F3-C3” e “F4-C4” com reta. 12. Entrar no ponto “K” 3cm, encontrando o ponto “K1”. 13. Ligar os pontos “e1-K1” com reta, prolongando no ponto “K1” 3cm, encontrando o ponto “D”. 14. Calcular a metade da semicintura + 2cm e ligar com reta esta medida do ponto “D” até tocar na linha prolongada, encontrando o ponto “A1”. 15. Ligar os pontos “g-A1” com régua de alfaiate, não se preocupando com o ponto “e”. 16. Ligar os pontos “g-F3” com régua de alfaiate. 17. Ligar os pontos “e1-g1” com curva francesa. 18. Ligar os pontos “g1-F4” com régua de alfaiate.
  • 19. Prof. Roberto Ferreira Página - 19 - CAMISA ESPORTE MASCULINA (PALA E PREGA NAS COSTAS) – T03 (= T40) COSTAS 1. Criar uma margem inferior na cartolina de 4cm e marcar o ponto “A” no canto inferior direito. 2. Saindo do ponto “A” na horizontal para encontrar o ponto “D”, o comprimento das costas. 3. Saindo do ponto “A” na horizontal, 3.5cm (medida padrão), encontrando o ponto “A1”. 4. Saindo do ponto “A” na vertical, 1/5 do colarinho, encontrando o ponto “A2”. 5. Colocar em esquadro os pontos “A1-A2” e em seguida, ligá-los com curva francesa. 6. Saindo do ponto “A” na vertical, metade do colarinho + 9cm, encontrando o ponto “A3”. 7. Esquadrar o ponto “A3” na horizontal e marcar 1/5 do colarinho, encontrando o ponto “A4”. 8. Ligar com reta os pontos “A2-A4”. 9. Recuar no ponto “A4” 4cm, encontrando o ponto “A5”. 10. Esquadrar o ponto “A5” na horizontal para a esquerda. 11. Saindo do ponto “A5” na horizontal, metade do colarinho + 12.5cm, encontrando o ponto “B”. 12. Saindo do ponto “B” em direção ao ponto “A5”, 12.5cm, encontrando o ponto “1”. 13. Saindo do ponto “B” em direção ao ponto “A5”, 6cm, encontrando o ponto “3” 14. Esquadrar o ponto “B” na vertical e marcar nesta mesma reta 1/10 do colarinho, encontrando o ponto “B1”. 15. Ligar os pontos “B1-3” com curva francesa e os pontos “1-A4” com régua de alfaiate. 16. Esquadrar o ponto “B1-D”, encontrando o ponto “D1”. TRANSFORMAÇÃO 1. Se quiser a camisa mais justa, entrar no ponto “D1” 0.5 a 1cm, encontrando o ponto “D2” e ligá-lo com reta ao ponto “B1”, de forma que a medida de “B1” seja igual a zero. 2. Se desejar, subir no ponto “D1” 4cm, encontrando o ponto “D2” (ou “D3”) e ligá-lo na linha de “D-D1” com régua de alfaiate. CONSTRUÇÃO DA PALA 1. Descer no ponto “A1”12cm, encontrando o ponto “A6” (não é padrão). 2. Esquadrar o ponto “A6” em direção à cava e ultrapassar em 4cm da margem. 3. Descer no ponto “A6” 1cm de costura e esquadrar esse 1cm até a cava, sem ultrapassar os 4cm esquadrados. (linha tracejada) 4. Subir no ponto “A6” 1cm de costura e esquadrar esse 1cm ultrapassando os 4cm esquadrados. (linha tracejada) 5. Pontilhar a pala e o corpo da camisa acrescidas de costura. modelagem industrial & SOB medida O molde das costas desta peça é feito primeiro, para que algumas das medidas encontradas sejam aproveitadas na peça da frente.
  • 20. Prof. Roberto Ferreira Página - 20 - FRENTE 1. Criar uma margem inferior na cartolina de 6 cm. 2. Marcar o ponto “A” no canto inferior direito da cartolina. 3. Saindo do ponto “A”, marcar o comprimento da frente, encontrando o ponto “D”. 4. Saindo do ponto “A” na horizontal, 1/5 do colarinho, encontrando o ponto “A1”. 5. Saindo do ponto “A” na vertical, 1/5 do colarinho – 1, encontrando o ponto “A2”. 6. Esquadrar os pontos “A1-A2” (o ponto “A1” será esquadrado ocupando o espaço de 6 cm, encontrando o ponto “x”.) 7. Ligar os pontos “A1-A2” com curva francesa, usando a parte bem acentuada. 8. Saindo do ponto “A” na vertical, metade do colarinho + 9cm, encontrando o ponto “A3”. 9. Esquadrar o ponto “A3” na horizontal. 10. Descer no ponto “A3” 1/5 do colarinho, encontrando o ponto “A4”. 11. Ligar os pontos “A2-A4” com reta. 12. Recuar no ponto “A4” 4cm, encontrando o ponto “A5”. 13. Esquadrar o ponto “A5” na horizontal. 14. Saindo do ponto “A5” na horizontal, metade do colarinho + 6.5cm, encontrando o ponto “B” e esquadrá-lo. 15. Saindo do ponto “B” na vertical, 1/10 do colarinho, encontrando o ponto “B1”. 16. Saindo do ponto “B” em direção ao ponto “A5”, marcar 12.5cm, encontrando o ponto “1”. 17. Recuar no ponto “1” 0.5cm, encontrando o ponto “2”. 18. Saindo do ponto “B” em direção ao ponto “A5”, marcar 6cm, encontrando o ponto “3”. 19. Medir no molde das costas a distância entre os pontos “A2-A4” e marcar o devido valor a partir do ponto “A2”, encontrando o ponto “A6”. 20. Ligar os pontos “B1-3-2” com curva francesa. 21. Ligar os pontos “2-A6” com régua de alfaiate. 22. Esquadrar o ponto “B1-D”, encontrando o ponto “D1”. 23. Subir no ponto “x” 1,5cm, encontrando o ponto “x1”. 24. Entrar no ponto “x” 1cm, encontrando o ponto “y”. 25. Ligar com reta os pontos “x1-y”. TRANSFORMAÇÃO 1. Se quiser a camisa mais justa, entrar no ponto “D1” 0.5 a 1cm, encontrando o ponto “D2” e ligá-lo ao ponto “B1”, de forma que a medida de “B1” seja igual a zero. 2. Se desejar, subir no ponto “D1” 4cm, encontrando o ponto “D2” (ou “D3”) e ligá-lo na linha de “D-D1” com régua de alfaiate. Trespasse feminino  caseado na horizontal e do lado direito. Trespasse masculino  caseado na vertical e do lado esquerdo.
  • 21. Prof. Roberto Ferreira Página - 21 - MANGA ESPORTE MASCULINA T03 (= T40) (COMPRIMENTO = 59 cm) 1. Marcar o ponto “A” no canto inferior direito da cartolina e, em seguida, o ponto “C” que é o comprimento da manga. 2. Saindo do ponto “A” na vertical, metade do colarinho + 8cm, encontrando o ponto “A1”. 3. Saindo do ponto “A” na horizontal, 1/3 do colarinho – 1cm, encontrando o ponto “B”. 4. Esquadrar os pontos “A1-C”, encontrando o ponto “C1” e depois esquadrar o ponto “B”, encontrando o ponto “B1”. 5. Esquadrar o ponto “1” até a linha de “B-B1”. 6. Ligar com régua de alfaiate o ponto “A” até a linha do ponto “B1”, posicionando a marcação de quadril da régua no ponto “A”. 7. Saindo do ponto “C” na vertical, metade do punho, 1cm de costura + 3cm de preguinha + 2cm de trespasse do botão, ou seja, 1/2 do punho + 6cm, encontrando o ponto “C2”. 8. Ligar com reta os pontos “C2-B1”. 9. Cortar o molde da manga, abri-lo e na parte que está modelada, escrever “Frente”. Na parte de baixo, escrever “Costas”. 10. Na parte das “Costas”, subir no ponto “C2” 8cm, encontrando o ponto “x”. Esquadrar esse ponto em 12cm, encontrando o ponto “y” que será a CARCELA. Abrir essa carcela com a tesoura e escrever “CARCELA DE 12CM”. 11. Dar um “pique” no meio da cava da “FRENTE” bem pequeno com a tesoura para que essa marcação case com a cava da frente da blusa ou do vestido. BOLSO CHAPADO PUNHO CARCELA 15cm X 19cm Altura = 12cm Largura = punho + 4cm (costuras) Altura = 13cm Largura = 20cm modelagem industrial & SOB medida OBS.: devido ao grande tamanho da cava da manga esporte, não é necessário encontrar os pontos “x” e “x1”, ou seja, não há diferença entre cavas da frente e das costas.
  • 22. Prof. Roberto Ferreira Página - 22 - CAMISA SOCIAL MASCULINA (PALA E PREGA NAS COSTAS) – T03 (= T40) COSTAS 1. Esquadrar a folha com margem inferior de 3cm e marcar o ponto “A” no canto inferior direito. 2. Saindo do ponto “A” na horizontal 45cm, encontrando o ponto “C”, encontrando a linha cintura costas. 3. Saindo do ponto “A” na horizontal 80cm, encontrando o ponto “D”.(comprimento das costas) 4. Saindo do ponto “A” na horizontal 3cm, encontrando o ponto “A1”. 5. Saindo do ponto “A” na vertical 1/5 do colarinho, encontrando o ponto “A2”. 6. Esquadrar os pontos “A1-A2” e ligar com curva francesa. 7. Saindo do ponto “A” na vertical, 1/2 do colarinho + 4cm, encontrando o ponto “A3”. 8. Descer nesse ponto “A3” 1/8 do colarinho + 1.5cm, encontrando o ponto “A4”. 9. Ligar com reta os pontos “A2-A4”. 10. Saindo do ponto “A4” na horizontal 1/2 do colarinho + 2cm, encontrando o ponto “B”. 11. Esquadrar o ponto “B” na vertical para cima e marcar 1/8 do colarinho, encontrando o ponto “B1”. 12. Marcar o ponto “1” na metade dos pontos “A4-B”. 13. Entrar no ponto “1” para encontrar o ponto “2” em 1cm. 14. Subir no ponto “B” 3.5cm, encontrando o ponto “3”. 15. Ligar com curva francesa os pontos “B1-3” e “3-2” e com alfaiate “2-A4” passo-a-passo. 16. Esquadrar os pontos “B1” e “D”, encontrando os pontos “D1” e “C1” no cruzamento desses dois pontos. 17. Entrar nos pontos “C1-D1” em 1.5cm, encontrando os pontos “C2-D2”. 18. Ligar com reta os pontos “C2-D2” e curva suave de alfaiate os pontos “C2-B1”. 19. Descer no ponto “A4” 8cm para a formação da pala, encontrando o ponto “E1”. 20. Esquadrar o ponto “E1” até o fio, encontrando o ponto “E” e nele sair 3cm. 21. Acrescentar 1cm de costura para cada lado da reta “E-E1”, observando que na parte superior da costura a linha tracejada desce até o final da cartolina. (conforme já visto em “camisa esporte masculina”) a camisa social é a camisa certa para terno e smoking. O molde das costas desta peça é feito primeiro, para que algumas das medidas encontradas sejam aproveitadas na peça da frente. modelagem industrial & SOB medida OBS.: a pala (caso haja) pode ser arredondada com curva francesa e as pregas (se houver também) deverão ser de 1.5cm para cada lado, juntas ou separadas. Para arredondamento da barra da camisa, subir no ponto “D2”  4cm, encontrando o ponto “D3” e ligar com régua de alfaiate.
  • 23. Prof. Roberto Ferreira Página - 23 - FRENTE 1. Esquadrar a cartolina com margem inferior de 6cm; marcar o ponto “A” no canto inferior direito. 22. Saindo do ponto “A” na horizontal 41cm, encontrando o ponto “C”, encontrando a linha cintura frente. 2. Saindo do ponto “A” na horizontal 76cm, encontrando o ponto “D”.(comprimento da frente) 3. Saindo do ponto “A” na horizontal 1/5 do colarinho, encontrando o ponto “A1”. 4. Saindo do ponto “A” na vertical 1/5 do colarinho – 1.5cm, encontrando o ponto “A2”. 5. Esquadrar os pontos “A1-A2” e ligar com curva francesa. 6. Saindo do ponto “A” na vertical, 1/2 do colarinho + 4cm, encontrando o ponto “A3”. 7. Descer nesse ponto “A3” 1/8 colarinho + 1.5cm, encontrando o ponto “A4”. 8. Ligar com reta os pontos “A2-A4”. 9. Recuar no ponto “A4” 1.5cm, encontrando o ponto “A5” e esquadrá-lo. 10. Saindo do ponto “A5” na horizontal, 1/2 do colarinho – 2cm, encontrando o ponto “B”. 11. Esquadrar o ponto “B” na vertical para cima e marcar 1/8 do colarinho, encontrando o ponto “B1”. 12. Marcar o ponto “1” na metade dos pontos “A5-B”. 13. Recuar o ponto “1” em 2.5cm, encontrando o ponto “2”. 14. Subir no ponto “B” 2cm, encontrando o ponto “3”. 15. Ligar com curva francesa os pontos “B1-3” e “3-2” e com alfaiate “2-A5” passo-a-passo. 16. Esquadrar os pontos “B1” e “D”, encontrando o ponto “D1” no cruzamento desses dois pontos. 17. Esquadrar o ponto “C”, encontrando o ponto “C1”. 18. Entrar nos pontos “C1-D1” em 1.5cm, encontrando os pontos “C2-D2”. 19. Ligar com reta os pontos “C2-D2” e com régua de alfaiate suave os pontos “C2-B1”. 20. Esquadrar o ponto “A1-D” em 6cm, encontrando o ponto “X” no final da reta do ponto “A1”. 21. Subir no ponto “X” 1.5cm, encontrando o ponto “X1”. 22. Entrar no ponto “X” 1cm, encontrando o ponto “Y”. 23. Ligar com reta os pontos “Y-X1”. característica da camisa social: cintura mais justa a peça possui também comprimento menor cava da manga mais justa OBS.: Para arredondamento da barra da camisa, subir no ponto “D2”  4cm, encontrando o ponto “D3” e ligar com régua de alfaiate.
  • 24. Prof. Roberto Ferreira Página - 24 - MANGA SOCIAL MASCULINA – T03 (= T40) (COMPRIMENTO = 59 cm) 1. Marcar o ponto “A” no canto inferior direito da cartolina. 2. Saindo do ponto “A” na horizontal 59cm, encontrando o ponto “C” que é o comprimento da manga. 3. Saindo do ponto “A” na horizontal, 1/2 do colarinho – 6cm, encontrando o ponto “B”. 4. Saindo do ponto “A” na vertical, 1/2 do colarinho, encontrando o ponto “A1”. 5. Esquadrar os pontos “A1-C”, encontrando o ponto “C1” e depois esquadrar o ponto “B”, encontrando o ponto “B1”. 6. Marcar o ponto “1” como sendo a metade dos pontos “A-A1”. 7. Marcar o ponto “2” na metade dos pontos “1-A1”. 8. Esquadrar os pontos “1-2” até a linha de “B-B1”. 9. Saindo do ponto “2” na horizontal 10.5cm, encontrando o ponto “4”. 10. Saindo do ponto “1” na horizontal 5cm, encontrando o ponto “3”. 11. Ligar os pontos “A-3” com régua de alfaiate e os pontos “3-4-B1” com curva francesa. 12. Traçar uma diagonal do ponto “A1” até o final do ponto “1” com a linha “B-B1”. 13. Marcar o ponto “X” no cruzamento do ponto “A1” com a linha “A-B1”. 14. Recuar no ponto “X” 1cm, encontrando o ponto “X1”. 15. Ligar os pontos “A-X1” com régua de alfaiate e os pontos “X1-B1” com curva francesa. 16. Saindo do ponto “C” na vertical metade do punho + 4cm, encontrando o ponto “C2”. 17. Ligar os pontos “C2-B1” com régua de alfaiate suave (ou reta). 18. Cortar o molde da manga, abri-lo e na parte que está modelada, escrever “Frente”. Na parte de baixo, escrever “Costas”. 19. Na parte das “Costas”, subir no ponto “C2” 8cm, encontrando o ponto “x”. Esquadrar esse ponto em 12cm, encontrando o ponto “y” que será a CARCELA. Abrir essa carcela com a tesoura e escrever “CARCELA DE 12CM”. 20. Dar um “pique” no meio da cava da “FRENTE” bem pequeno com a tesoura para que essa marcação case com a cava da frente da blusa ou do vestido. CARCELA BOLSO CHAPADO PUNHO O traçado da frente é feito sobre o das costas, conforme já visto em “manga básica feminina”. modelagem industrial & SOB medida 15cm X 19cm Altura = 12cm Largura = punho + 4cm (costuras) Altura = 13cm Largura = 20cm
  • 25. Prof. Roberto Ferreira Página - 25 - COLARINHO MASCULINO – ESPORTE/SOCIAL T03 (T=40) FRENTE 1. Marcar o ponto “A” no canto inferior direito da cartolina. 2. Saindo do ponto “A” na horizontal, metade do colarinho, encontrando o ponto “B”. 3. Saindo do ponto “B” na horizontal 3cm, encontrando o ponto “C”. 4. Saindo do ponto “A” na vertical 12cm, encontrando o ponto “A1”. 5. Esquadrar os pontos “A1-C”, encontrando o ponto “B3” no cruzamento dessas linhas e esquadrar o ponto “B”. 6. Saindo do ponto “B” na vertical 5cm, encontrando o ponto “B1”. 7. Saindo do ponto “A” na vertical 4.5cm, encontrando o ponto “A2”. 8. Saindo do ponto “A2” na vertical 0.5cm, encontrando o ponto “A3”. 9. Ligar com régua de alfaiate suave os pontos “A2-B1”. 10. Ligar com régua de alfaiate suave os pontos “A3-B1”. 11. Entrar no ponto “B” 0.5cm, encontrando o ponto “B2”. 12. Entrar no ponto “C” 1.5cm, encontrando o ponto “C2”. 13. Ligar os pontos “B1-C2” com curva francesa. (parte pequena acentuada) 14. Ligar os pontos “C2-B2” e “B2 à linha de A” com curva francesa. (parte suave) 15. Ligar com reta os pontos “B1-B3” e sair no ponto “B3” 4cm, encontrando o ponto “B4”. Ligar com régua de alfaiate os pontos “A1-B4”. 16. Cortar o molde, separando o colarinho (parte inferior) da gola esporte (parte superior). OBS.: o papel para a modelagem do colarinho É dobrado PELO LADO DIREITO modelagem industrial & SOB medida
  • 26. Prof. Roberto Ferreira Página - 26 - TRANSFORMAÇÕES modelagem industrial & SOB medida
  • 27. Prof. Roberto Ferreira Página - 27 - TRANSFORMAÇÕES DE SAIAS FRENTE SAIA RETA (PARTE DAS COSTAS) 1. A partir da curva do ponto “B2” (aquele de 3cm, lembra?), traçar uma reta até a altura do ponto “E”, encontrando o ponto “E2”. 2. A parte da FRENTE permanece inalterada. SAIA RETA COM RECORTE 1. Copiar o molde básico da saia frente e costas. 2. A partir da curva do ponto “B2” (aquele de 3cm, lembra?), traçar uma reta até a altura do ponto “E”, encontrando o ponto “E2”. 3. Entrar no ponto “A1” o valor desejado e traçar uma linha até a bainha com reta ou com régua de alfaiate, conforme o recorte desejado. 4. Criar a linha da costura em torno do recorte em 1cm. 5. Separar as partes em “1” e “2”. SAIA SAINT-TROPÉZ (CINTURA BAIXA) 1. Copiar o molde básico da saia frente e costas. 2. Descer na linha da cintura – tanto na frente, quanto nas costas – a medida desejada de forma que os pontos formem uma curva. SAIA EVASÊ A) EVASÊ SIMPLES 1. Sair até 6cm no ponto “E1”,encontrando o ponto “E3” e ligar com reta ao ponto “A1”, ou seja, à cintura da saia ou próximo dela, dependendo do tamanho. 2. Subir no ponto “E3” 4cm encontrando o ponto “E4” e ligar com régua de alfaiate esse ponto ao meio da bainha da saia. OU 3. Medir a linha do fio (pontos “A-E”) e transferir este valor para a linha dos pontos “A1-E3”, encontrando o ponto “E4”. modelagem industrial & SOB medida Obs.: atente-se para que a curva não fique tão acentuada, dificultando a costura. O recorte pode se repetir na frente ou não, conforme desejado. (obs.: a medida com segurança é de 6cm; acima disso, deve ser feita com moulage ou sob medida.)
  • 28. Prof. Roberto Ferreira Página - 28 - B) EVASÊ COMPOSTO 1. Traçar a saia básica com pence de 3cm. (ver “saia básica – construção das pences”) 2. Sair até 6cm no ponto “E1”,encontrando o ponto “E3” e ligar com reta ao ponto “A1”, ou seja, à cintura da saia ou próximo dela, dependendo do tamanho. 3. Esquadrar uma linha do ápice inferior da pence até a bainha, encontrando o ponto “F”. 4. Recortar o ponto “F” até o ápice da pence. 5. Fechar a pence e colar papel embaixo das aberturas que se formarem. 6. Refazer as curvas da cintura e do quadril com a régua de alfaiate e curva francesa. SAIA COM NESGA 1. Traçar a saia básica costas e transformá-la em saia reta. 2. Marcar o ponto “1” como sendo a metade dos pontos “A1-A2”. 3. Traçar uma reta do ponto “1” até a bainha, encontrando o ponto “F”. 4. Estabelecer a altura desejada para a nesga, encontrando o ponto “H”. 5. A partir do ponto “F”, marcar na linha da bainha o valor desejado (6cm) para um lado e para o outro, encontrando os pontos “x” e “y”. 6. Ligar com régua de alfaiate os pontos “H-x” e “H-y”. 7. Sair até 6cm no ponto “E1”, encontrando o ponto “E3” e ligar com reta ao ponto “A1”, ou seja, à cintura da saia ou próximo dela, dependendo do tamanho. 8. Criar a linha da costura de 1cm em torno da nesga, ou seja, em torno dos pontos “1-H-x” e “1-H-y”. 9. Numerar as partes em “1” e “2”, tirar na carretilha e cortá-las. SAIA EVASÊ PEDE TECIDO ENVIESADO
  • 29. Prof. Roberto Ferreira Página - 29 - SAIA GODÊ DUPLO Frente e Costas Cole duas cartolinas pela largura. Trace duas linhas perpendiculares entre si e marque os pontos ABCDE conforme segue: A - B e A - C = 1/3 da semicintura – (menos) 1cm + (mais) o comprimento desejado para a saia: Ex.: semicintura = 39cm e o comprimento desejado para a saia = 60cm. Dividindo 39 por 3 = 13cm – (menos) 1cm = 12cm + (mais) 60cm (comprimento da saia) = 72cm, então A - B e A - C = 72cm. A - D e A - E = 1/3 da semicintura – (menos) 1cm, no nosso exemplo = 12cm. Trace várias linhas aleatórias partindo do ponto A.
  • 30. Prof. Roberto Ferreira Página - 30 - A - 1 , A - 2 e A - 3 = a medida de A - B e A - C = 72cm. A - 4, A - 5 e A - 6 = a medida de A - D e A – E = 12cm. Ligar B - 1 - 2 - 3 - C com uma curva suave. Ligar D - 4 - 5 - 6 - E com uma curva suave. Recortar o Molde, contornando os pontos D - 4 - 5 - 6 - E - C - 3 - 2 - 1 - B - D. Este Molde representa 1/4 da cintura e servirá tanto para a Frente, quanto para as Costas da saia.
  • 31. Prof. Roberto Ferreira Página - 31 - Corte no Tecido Com costuras apenas nas Laterais. - Duplique o molde e una conforme Figura abaixo. Costura nas laterais e no Meio das Costas. Costura nas laterais, no meio da Frente e no meio das Costas. Para o Cós corte uma Tira de Tecido com o comprimento do tamanho da Cintura e com a Largura desejada, em média 3cm. Bainha É aconselhável fazer uma bainha estreita devido a curva do modelo. Não faça a bainha imediatamente, aguarde umas 12 horas com a saia pendurada em um cabide, depois acerte e costure a bainha.
  • 32. Prof. Roberto Ferreira Página - 32 - MARGEM INFERIOR DE 8 cm Este molde serve de BASE para várias blusas que veremos na Unidade seguinte. TRANSFORMAÇÕES DE BLUSAS I FRENTE BLUSA ACINTURADA É a transformação padrão. Usada para quase todos os tipos de blusas acinturadas com pence. 1. Copiar o molde básico frente da blusa e marcar os pontos. 2. Sair do ponto “C” na horizontal metade do semiquadril, encontrando o ponto “D”. (esta medida pode ser de acordo com o tamanho desejado) 3. Acrescentar a costura no valor desejado, exemplo: 1cm, encontrando o ponto “E”. 4. Esquadrar o ponto “E” na vertical a metade do semiquadril +1, encontrando o ponto “E1”. 5. Sair no ponto “C2” na vertical 3cm, encontrando o ponto “C3”. (2cm para as pences e 1cm para a costura de cintura, a parte mais curva da pence) 6. Ligar com régua de alfaiate suave os pontos “E1-C3” e “C3-B1”. 7. Subir no ponto “E1” em 1cm, encontrando o ponto “E2” e ligar com régua de alfaiate os pontos “E-E2” para o arredondamento da bainha. (caso deseje) 8. Sair nos pontos “A1-E” em 2cm para o trespasse do botão, encontrando os pontos “A6-E3”. 9. Ligar com reta esses pontos. FORMAÇÃO DAS PENCES Para a criação das pences, usa-se o método da formação de pences para vestido, já visto em Modelagem I – Vestido básico. 1. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”. 2. Saindo do ponto “B” em direção ao ponto “B1”, metade do “ss”, encontrando o ponto “1”. 3. Esquadrar o ponto “1” até a bainha, encontrando o ponto “F”. 4. Descer no ponto “1” em 4cm, encontrando o ponto “1A". 5. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence. 6. Descer no ponto “2” em 13cm, encontrando o ponto “3”. 7. Marcar 1cm para cada lado do ponto “2”, encontrando os pontos “4” e “5”. 8. Ligar com reta os pontos “1A-4-3-5-1A”. 9. Vazar esses pontos com tesoura ou estilete para a marcação das pences no tecido. BLUSA COM LAPELA 1. Sair no ponto “A6” o valor desejado, por exemplo: 6cm, encontrando o ponto “A7”. 2. Ligar com régua suave o ponto “A7” na linha externa do trespasse. (ou com reta, se desejar), encontrando o ponto “x”. Esse ponto normalmente é na direção da linha do busto. modelagem industrial & SOB medida
  • 33. Prof. Roberto Ferreira Página - 33 - CONSTRUÇÃO DO MEIO-FORRO 01 1. Entrar nos pontos “A2-E” na vertical em 8cm, encontrando os pontos “A8-E4”. 2. Ligar com reta esses pontos. CONSTRUÇÃO DO MEIO-FORRO 02 1. Descer no ponto “B1” 2cm, encontrando o ponto “k”. 2. Entrar no ponto “E” 8cm, encontrando o ponto “E4” (já feito anteriormente). 3. Ligar com régua suave esses pontos. CRIAÇÃO DA GOLA ESPORTE 1. Calcular o seguinte valor: colarinho da frente + colarinho das costas – (menos) 2. 2. Dobrar a folha pela vertical e marcar o ponto “A”. 3. Sair do ponto “A” na horizontal para encontrar o ponto “B”, a medida encontrada no item 1. 4. Sair do ponto “A” na vertical em 8cm, encontrando o ponto “A1”. 5. Esquadrar os pontos “A1-B”, encontrando o ponto “B1”. 6. Entrar no ponto “B” em 2cm, encontrando o ponto “B2”. 7. Ligar com curva francesa o ponto “B2” à linha de “A”. 8. Sair no ponto “B1” em ângulo de 45º em 3cm, encontrando o ponto “B3”. 9. Ligar com reta os pontos “B3-B2” e com régua suave os pontos “B3-A1”. COSTAS BLUSA ACINTURADA O processo de transformação é o mesmo da frente. FORMAÇÃO DAS PENCES Para a criação das pences, usa-se o método da formação de pences para vestido, já visto em Modelagem I – Vestido básico. 1. Esquadrar o ponto “B1” até a linha do fio, encontrando o ponto “B”. 2. Medir os pontos "C-C3" e marcar a metade desse valor, saindo do ponto "B" em direção ao ponto "B1", encontrando o ponto "1". 3. Esquadrar o ponto “1” até a bainha, encontrando o ponto “F”. 4. Marcar o ponto “2” no encontro dos pontos “C-1”, ou seja, no meio da pence. 5. Descer no ponto “2” em 13cm, encontrando o ponto “3”. 6. Marcar 1cm para cada lado do ponto “2”, encontrando os pontos “4” e “5”. 7. Ligar com reta os pontos “1-4-3-5-1”. 8. Vazar esses pontos com tesoura ou estilete para a marcação das pences no tecido. Trespasse feminino  caseado na horizontal e do lado direito. Trespasse masculino  caseado na vertical e do lado esquerdo.
  • 34. Prof. Roberto Ferreira Página - 34 - OU Copiar um molde de blusa acinturada já transformada. TRANSFORMAÇÕES DE BLUSAS II FRENTE 1 Copiar o molde básico da frente. 2 Transformar em blusa acinturada. 3 Fazer a correção da cava para blusa sem manga. 4 Fazer a pence da frente. BLUSA SEM MANGA 1. Entrar no ponto “B1” em 1cm, encontrando o ponto “B2”. 2. Ligar com reta os pontos “B2-C3”. 3. Subir no ponto “B2” em 1.5cm, encontrando o ponto “B3” (e riscar a nova cava com curva francesa ao ponto desejado). BLUSA CAMISETA 1. Medir o ombro (pontos “A2-A5”) e marcar o meio, encontrando o ponto “m”. 2. Calcular a largura da alça + 2cm e dividir por 2. Ex.: alça de 5cm + 2 = 7 ÷ 2 = 3,5cm. 3. Marcar 3,5cm para cada lado do ponto “m”, encontrando os pontos “A6” e “A7” (5cm é o valor real da alça da blusa; os outros 2cm são de costura, sendo 1cm para cada lado.) 4. Subir no ponto “B” (fio) 5cm, encontrando o ponto “B5”. (margem de segurança) 5. Ligar com curva francesa acentuada os pontos “A6-B3”. 6. Ligar com curva francesa acentuada os pontos “A7-B5”. (ou em outro ponto como “B”) BLUSA GOLA CANOA 1. Entrar no ponto “A5” em 4.5cm, encontrando o ponto “A8”. 2. Subir no ponto “A1” em 1cm, encontrando o ponto “A9”. (não é padrão) 3. Ligar com reta de alfaiate os pontos “A8-A9”. Para a transformação da blusa em outras peças, lembre-se sempre de: 1. transformá-la em blusa acinturada; 2. colocar as pences (caso o modelo peça); 3. fazer a correção da cava se for uma peça sem manga. OBS.: todos os decotes podem respeitar uma margem aproximada de 5cm do “s-s” (ponto “1”). Depois, pode-se aprofundar de acordo com o valor desejado. modelagem industrial & SOB medida
  • 35. Prof. Roberto Ferreira Página - 35 - BLUSA DECOTE EM “V” Já que vários pontos estão marcados, aproveitaremos ao máximo esses pontos para criar outras peças. 1. Ligar com reta (ou alfaiate) os pontos “B5-A7”. (sugestão) BLUSA DECOTE RETO 1. Subir no ponto “1” em 5cm, encontrando o ponto “x”. 2. Esquadrar o ponto “B5” até o ponto “x”. 3. Ligar com reta os pontos “x-A7”. (ou modificar o ponto “A7” se desejar) BLUSA DE ALÇA (ESTILO BABY DOOL) 1. Subir no ponto “B2” 4cm, encontrando o ponto “B4”. 2. Ligar com curva francesa os pontos “B4-x”. 3. Ligar com reta os pontos “x-B5” (já efetuado no decote reto) FORMAÇÃO DA BLUSA ESTILO CORSELET A partir destes passos abaixo, constrói-se uma blusa com características de corselet. BLUSA DECOTE PRINCESA COM CAVA 1. Trazer de volta o ponto “3” existente na cava do molde da blusa básica (Unidade 03). 2. Ligar com curva francesa suave os pontos “B3-3”. 3. Ligar com curva francesa os pontos “3-B”. (sugestão) BLUSA DECOTE PRINCESA SEM CAVA 1. Ligar com curva francesa os pontos “B3-B”. (sugestão) BLUSA DECOTE EM GOTA 1. Aproveitando os desenhos internos da curva francesa, descer no ponto “B” 3 cm (sugestão), encontrando o ponto “g”. (sugestão) 2. Ligar os pontos “B-g” com um dos desenhos da curva francesa. OBS.: a posição da curva define um decote “mais” ou “menos” acentuado. OBS.: para o efeito baby dool, a transformação é sem pence.
  • 36. Prof. Roberto Ferreira Página - 36 - Busto Pequeno Busto Médio Busto Grande 7.5cm 8.5cm 10cm BLUSA RECORTE RETO SOB BUSTO 1. Descer no ponto “1” (“s-s”) O VALOR INDUSTRIAL DA TABELA ACIMA, encontrando o ponto “2A”. 2. Esquadrar o ponto “2A” para ambos os lados. 3. Marcar 1cm para cada lado do ponto “2A”, encontrando os pontos “3A” e “4A”. 4. Marcar 1cm para cada lado das extremidades da blusa, encontrando os pontos “a”, “b”, “c”, “d”. 5. Ligar tracejado os pontos “a-3A-b” e “c-4A-d” para a formação das costuras. BLUSA RECORTE DE BUSTO COM PENCE 1. Determinar um ponto na cava da blusa. (com ou sem manga). Ex.: aproveitar o ponto “3”. 2. Ligar com curva francesa suave ou alfaiate o ponto desejado ao ponto “1” (“s-s”). 3. Esquadrar o ponto “3” da pence até a bainha. 4. Acrescentar 1cm de costura para ambos os lados do recorte, passando pela pence até a bainha. OBS.: esse processo de contorno da pence evita danos na modelagem e no momento da costura.
  • 37. Prof. Roberto Ferreira Página - 37 - OU Copiar um molde de blusa já transformada. COSTAS 1. Copiar o molde básico das costas. 2. Transformar em blusa acinturada. 3. Fazer a correção da cava para blusa sem manga. 4. Fazer a pence das costas. CAMISETA 1. Descer no ponto “A1” 4cm, encontrando o ponto “A3”. 2. Encontrar os pontos “A6” e “A7” conforme visto na parte da frente. 3. Ligar com curva francesa ou alfaiate os pontos “A3-A7” e “A6-B3”. GOLA CANOA 1. Entrar no ponto “A5” em 4.5cm, encontrando o ponto “A8”. 2. Ligar com régua de alfaiate os pontos “A1-A8”. OBS.: o decote das costas do CORSELET pode ser a gosto (ou de acordo com o modelo), ou mesmo permanecer com o decote reto, esquadrando o ponto “B3” até a linha do fio, no caso de blusa sem manga.
  • 38. Prof. Roberto Ferreira Página - 38 - Copiar um molde de blusa acinturada frente, marcando a pence de cintura. ADIÇÃO DE PENCES FRENTE PENCE DE BUSTO Vale lembrar que a finalidade da pence de busto é estruturar o próprio busto; logo, não deve ser inferior a 3cm. (o que não impede que ela seja menor, mas não é o comum) Após marcar todos os pontos da peça: 1. Traçar uma linha por dentro da pence unindo os pontos “1A-3”. 2. Esquadrar o ápice superior da pence (ponto “1A”) em direção à lateral da blusa, encontrando o ponto “2”. 3. Prolongar o ponto “2” em 1cm, encontrando o ponto “x”. 4. Marcar os pontos “3” e “4” para cada lado do ponto “2” como sendo metade do valor desejado (3 cm = 1.5 cm para cada lado e assim sucessivamente). 5. Ligar com reta os pontos “1A-3” e “1A-4”, formando a pence de busto. 6. Ligar com reta os pontos “3-x-4”, formando o chamado “chapéu da pence”, extremamente necessário para situações de “meia-pence”, evitando deformidades na modelagem. 7. Para compensar o tecido gasto pela pence de busto, aumenta-se o valor da cava e da bainha, simultaneamente, nas seguintes proporções: VALOR DA PENCE CAVA BAINHA 2.0 cm 1.0 cm 1.0 cm 3.0 cm 1.0 cm 2.0 cm 4.0 cm 1.5 cm 2.5 cm 5.0 cm 1.5 cm 3.5 cm Como se pode observar, o valor da cava deve ser menor do que o valor da bainha para que a peça seja facilmente ajustada na hora da costura. 8. Ao prolongar a cava e a bainha, acham-se simultaneamente os pontos “5” – cava e “6” – bainha de acordo com os valores da tabela acima. 9. Refazer a cava com curva francesa, conforme já ensinado em “blusa sem manga”. 10. Ligar com reta o ponto “6” da bainha até o ponto “E” da mesma. 11. Os ajustes da bainha serão feitos no momento da costura. modelagem industrial & SOB medida
  • 39. Prof. Roberto Ferreira Página - 39 - PENCE DE CAVA A pence de cava pode ser menor, geralmente em torno de 2 a 3 cm. 1. Estabelecer a altura desejada na cava para a marcação da pence. (pode-se usar como referência o ponto “2” da peça básica) 2. Saindo do ponto “1” em direção ao ponto “2”, marcar 4cm, encontrando o ponto “1A”. 3. Ligar o ponto “1A” ao ponto “2” com reta. 4. Prolongar o ponto “2” em 0.5 cm, encontrando o ponto “x”. 5. Marcar os pontos “3” e “4” para cada lado do ponto “2” como sendo metade do valor desejado (2 cm = 1.0 cm para cada lado e assim sucessivamente). 6. Ligar com reta os pontos “3-x-4”, formando o chamado “chapéu da pence”, extremamente necessário para situações de “meia-pence”, evitando deformidades na modelagem. 7. Prolongar o ombro – “A5” – no mesmo valor da pence (no caso 2cm) e ligar com reta ao ponto “A2”, encontrando o ponto “7”. EXERCÍCIOS DE FIXAÇÃO INTERPRETAÇÃO DE MOLDES (será dado conforme o andamento e/ou a necessidade de cada turma.)
  • 40. Prof. Roberto Ferreira Página - 40 - GRADUAÇÃO DE MOLDES – AMPLIAÇÃO & REDUÇÃO MANGA TECIDO PLANO MALHA Partes Retas Partes Curvas Partes Retas Partes Curvas  1.0 cm  0.5 cm  1.0 cm  0.5 cm BLUSA TECIDO PLANO MALHA Partes Retas Partes Curvas Partes Retas Partes Curvas  1.0 cm  0.5 cm  1.0 cm  0.5 cm CALÇA TECIDO PLANO MALHA Partes Retas Partes Curvas Partes Retas Partes Curvas  1.0cm Gancho e Perna Lateral do Quadril  0.7cm Gancho e Perna Lateral do Quadril Cintura 0,8  0.7cm 0.7cm Cintura 0,8 0.3cm 0.5cm modelagem industrial & SOB medida A ampliação e redução de moldes varia um pouco de modelagem para modelagem, mas mesmo assim, elas possuem valores semelhantes entre si. Para começar, é necessário escolher um molde que será o molde-base. No nosso caso, escolheremos sempre o tamanho 40. Os valores da graduação variam de acordo com a peça e com o tecido. Veremos a graduação de manga, blusa e calça básica.
  • 41. Prof. Roberto Ferreira Página - 41 - ACESSÓRIOS DA MODELAGEM MANGAS E GOLAS modelagem industrial & SOB medida
  • 42. Prof. Roberto Ferreira Página - 42 - LEGENDA: ( costas frente ) MANGAS OBS.: todas as mangas copiadas para transformação devem estar com a marcação da LEGENDA, de forma que as costas fiquem para a esquerda e a frente para a direita. MANGA BEBÊ 1. Copiar o molde básico da manga curta SEM A BAINHA em uma cartolina e marcar os pontos “A-B-C-D”. 2. Dividir a base da manga (punho) em 4 partes e enumerá-las em “1-2-3-4”. 3. Recortar essas partes numeradas. 4. Em outro pedaço de cartolina, criar uma margem inferior de 3cm. 5. Copiar as 4 partes numeradas sobre a margem separadas uma da outra em 3cm. 6. Marcar o ponto “E” na parte superior da cava entre as partes “2” e “3”. 7. Sair no ponto “E” 3cm (parte da cava), encontrando o ponto “G”. 8. Redesenhar a cava, unindo o ponto “G” às partes “1” e “4” com a curva francesa. 9. Marcar o centro da parte “2” como sendo o ponto “L” e descer 2.5cm, encontrando o ponto “M”. 10. Ligar os pontos “C”-“M”-“D” com reta. 11. Fazer a marcação de franzido no punho e na cava, entre as partes “1” e “4” (não incluir essas partes). 12. Fazer o punho com as medidas da largura do antebraço (ou desejada) e o comprimento sendo a largura do braço onde ficará a manga, acrescida de 2cm de costura. Ex.: punho com medidas: largura = 5cm ficará com final de 7cm. Comprimento = 25cm ficará com final de 27cm. modelagem industrial & SOB medida
  • 43. Prof. Roberto Ferreira Página - 43 - MANGA CURTA COM FRANZIDO NA CAVA 1. Copiar o molde da manga básica curta em uma cartolina SEM A BAINHA e marcar os pontos “A-B-C-D”. 2. Marcar o ponto “G” no meio da cava (parte superior) e esquadrar, encontrando o ponto “H”. 3. Marcar os pontos “E” e “F” como sendo a metade dos pontos “A”-“C” e “B”-“D”, respectivamente. 4. Traçar os pontos “G”-“E” e “G”-“F” com régua curva (curva francesa ou régua de alfaiate, o que ficar melhor). Cortar o molde. 5. Separar o ponto “G” em 4cm para ambos os lados, encontrando os pontos “x” e “y”. 6. Sair no ponto “G” 6 cm, encontrando “G1” e refazer a cava através dos pontos “x-G1-y” com a curva francesa. 7. Fazer a marcação de franzido entre as marcações de frente e costas, conforme já ensinado. ( costas frente )
  • 44. Prof. Roberto Ferreira Página - 44 - CONSTRUÇÃO DA MANGA BÁSICA COMPRIDA FEMININA SEM COSTURA 1. Dobrar a cartolina ao meio pelo comprimento. 2. Copiar o molde da manga básica parte “COSTAS” SEM bainha. 3. Marcar os pontos “A-C-B1”. 4. Saindo do ponto “A” em direção ao ponto “C”, o comprimento do braço T40 feminino, ou seja, 57cm, encontrando o ponto “D”. 5. Esquadrar os pontos “D-B1”, encontrando o ponto “D1”. 6. Entrar no ponto “D1” em 2cm, encontrando o ponto “D2”. 7. Ligar com reta os pontos “D2-B1”. 8. Cortar o molde nos pontos “A-B1-D2-D”. 9. Abrir o molde e, na parte inferior, escrever “COSTAS”. 10. Na parte superior, copiar o “molde da frente” da manga básica curta (pontos A-x-B1”). 11. Cortar e escrever “FRENTE”. Obs.: se precisar de bainha para a confecção de alguma peça, seguir os passos da pg. 10, item “BAINHA”. MANGA COMPRIDA COM FRANZIDO NO PUNHO 1. Copiar o molde da manga básica comprida em uma cartolina SEM A BAINHA e marcar os pontos “A-B-C-D”. 2. Marcar o ponto “G” no meio da cava (parte superior). 3. Esquadrar o ponto “G” até o punho, encontrando o ponto “H”. 4. Esquadrar os pontos “A” e “B” até a linha do ponto “H”. 5. Marcar os pontos “I” e “J”. 6. Medir os pontos “H-I” e marcar o ponto “K” como sendo o ponto médio. 7. Esquadrar o ponto “K” em 12cm para a formação da carcela. 8. Fazer a marcação de franzido do ponto “I” ao ponto “J”. Cortar o molde. 9. Abrir a carcela. 10. Fazer o punho com as medidas desejadas conforme mostrado anteriormente. Ex.: comprimento = 20 + 4cm de costura = 24cm. = 10 + 2cm de costura = 12cm.
  • 45. Prof. Roberto Ferreira Página - 45 - MANGA SINO A “manga sino” pode ser feita a partir da “manga comprida com franzido no punho”. 1. Copiar o molde da manga comprida com franzido no punho em uma cartolina e marcar os pontos “A-B-I-J”. 2. Esquadrar o ponto “G” até o punho, encontrando o ponto “H”. 3. Marcar o meio dos pontos “I-H” encontrando o ponto “x”. 4. Marcar o meio dos pontos “H-J”, encontrando o ponto “y”. 5. Esquadrar os pontos “x” e “y” até a cava. Cortar o molde. 6. Cortar os pontos “x” e “y” até a cava, deixando uma distância de 0.5 cm para não separar as partes. 7. Abrir o ponto “x” em 7.0cm e o ponto “y” em 4.0cm, preenchendo esses espaços com papel por baixo. 8. Medir os pontos “H-I” e marcar o ponto “K” como sendo o ponto médio. 9. Esquadrar o ponto “K” em 12cm para a formação da carcela. 10. Fazer a marcação de franzido do ponto “I” ao ponto “J”. 11. Fazer o punho com as medidas desejadas conforme mostrado anteriormente. 12. Arredondar, se necessário, com régua de alfaiate, dos pontos “I-J”.
  • 46. Prof. Roberto Ferreira Página - 46 - MANGA CHANEL 1. Criar uma margem inferior de 2cm. 2. Copiar o molde da manga básica comprida em uma cartolina SEM copiar o lado esquerdo da peça, ou seja, do ponto “A” ao ponto “D”. 3. Marcar os pontos “A-B-D”. 4. Esquadrar o ponto “G” até o punho, encontrando o ponto “H”. 5. Traçar uma linha de “A-B” e marcar o ponto “X” no encontro de “A-B-G”. 6. Marcar o ponto “E” a partir do ponto “X” que será a altura do nível do cotovelo (ver tabela abaixo). 7. Esquadrar o ponto “E” para a direita, encontrando o ponto “F”. 8. Esquadrar o ponto “E” para a esquerda, encontrando o ponto “I” na mesma medida dos pontos “E-F”. 9. Marcar o ponto “K” para a esquerda a partir do ponto “H” como sendo a metade dos pontos “H-D”. 10. Ligar com reta os pontos “A-I-K” e prolongar o ponto “K” em 2cm, encontrando o ponto “L”. 11. Ligar os pontos “L-D” com reta. 12. Saindo de “I” em direção ao ponto “E”, marcar o ponto “M” como sendo a metade dos pontos “I-E” menos 1. 13. Descer no ponto “I” 2cm, encontrando o ponto “N”. 14. Ligar com reta os pontos “M-N”. 15. Fazer o chapéu da pence para futuras correções. 16. Marcar o ponto “O” como sendo a metade de “L-H” e ligar com reta tracejada os pontos “O”-“M”. 17. Marcar a abertura da carcela no valor desejado (12cm). 18. Cortar o molde e abrir a carcela. Tamanho 36 38 40 42 44 46 48 Cm 19.6 19.8 20,0 20.2 20.4 20.6 20.8
  • 47. Prof. Roberto Ferreira Página - 47 - MANGA DE ALFAIATE 1. Copiar o molde da manga básica comprida em uma cartolina SEM A BAINHA e marcar os pontos “A-B-C-D”. 2. Marcar os pontos “G-H” e esquadrar. 3. Traçar uma reta dos pontos “A-B” e marcar o ponto “X”. 4. Marcar o ponto “E” a partir do ponto “X” que será a altura do nível do cotovelo (ver tabela abaixo). 5. Esquadrar o ponto “E” para ambos os lados, encontrando os pontos “F-M”. 6. Marcar o ponto “I” como sendo a metade dos pontos “C-M”. 7. Marcar o ponto “J” como sendo a metade dos pontos “A-G”. 8. Traçar uma reta dos pontos “I-J”. 9. Saindo de “D” em direção a “H”, marcar 3cm, encontrando o ponto “K”. 10. Saindo do ponto “B” em direção ao ponto “G”, marcar 3cm, encontrando o ponto “L”. 11. Traçar uma reta dos pontos “K-L”. 12. Cortar o molde e dividir em 3 partes, numerando-as: Parte 1: “A-J-I-C-A”. Parte 2: “J-L-K-I-J”. Parte 3: “L-B-D-K-L”. 13. Unir as partes “3” e “1” de forma que se tornem uma parte “3-1”. 14. Refazer as linhas do punho e do cotovelo. 15. Recortar e abrir o molde, no nível do cotovelo, em 2cm, em ambas as partes, das costas para a frente, deixando a cartolina presa por 0.5cm e preencher esse espaço com papel. Tamanho 36 38 40 42 44 46 48 Cm 19.6 19.8 20,0 20.2 20.4 20.6 20.8
  • 48. Prof. Roberto Ferreira Página - 48 - MANGA E PALA NA MESMA PEÇA (OU MANGA RAGLAN) 1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é para a direita. 2. Desenhar a pala da camisa conforme desejado. Para isso, sair no ombro tanto para a direita quanto para a esquerda os valores que quiser e riscar, formando duas linhas paralelas ao ombro, encontrando os pontos “1-2-3-4”. 3. Construir o molde da manga conforme o desejado e de acordo com a medida das cavas. 4. Cortar a pala. Casar o meio da pala com o meio da manga, de forma que as costas e a frente dos moldes fiquem do mesmo lado. 5. Colar a pala na manga, usando o mínimo de espaço possível na colagem.
  • 49. Prof. Roberto Ferreira Página - 49 - MANGA JAPONESA 1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é para a direita. 2. Marcar os pontos da blusa. 3. Descer nos pontos “B1” das duas partes em 5cm, encontrando os pontos “B2”. 4. Descer nos pontos “B2” das duas partes em 5cm, encontrando os pontos “B3”. 5. Traçar uma reta tracejada, unindo os pontos “B2”. 6. Esquadrar os pontos “B2” com a linha traceja em 5cm para baixo, encontrando os pontos “B4”. 7. Ligar com curva francesa os pontos “B3-B4” de ambas as partes. 8. Ligar com reta os pontos “B4 de ambas as partes”. 9. Esquadrar o ponto “A5” até a linha dos pontos “B4”, encontrando o ponto “B5”. 10. Cortar os moldes, separando-os em frente e costas a partir dos pontos “A1-B5”.
  • 50. Prof. Roberto Ferreira Página - 50 - GOLAS GOLA PETER PAN (OU COLEGIAL) 1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é para a direita. 2. Criar o trespasse do botão saindo nos pontos “A1”-“E” DA FRENTE em 2cm, encontrando os pontos “A6-E3”. 3. Saindo no ponto “A1” no molde das costas, encontrar o ponto “x” que será a largura da gola (valor desejado). 4. Marcar a mesma medida da largura de “A1”-“x” em todo o contorno do decote frente e costas e desenhar a gola à mão ou com o auxílio da curva francesa. 5. Tirar o molde com a carretilha em papel dobrado.
  • 51. Prof. Roberto Ferreira Página - 51 - GOLA XALE PLANA 1. Copiar em uma cartolina os moldes da blusa desejada frente e costas unidas pelo ombro e marcar os pontos. Lembre-se que o molde das costas é para a esquerda e o molde da frente é para a direita. 2. Criar o trespasse do botão saindo nos pontos “A1”-“E” DA FRENTE em 2cm, encontrando os pontos “A6-E3”. 3. Saindo do ponto “A6” em direção ao ponto “E3” 18cm, encontrando o ponto “y”. 4. Saindo no ponto “A1” no molde das costas, encontrar o ponto “x” que será a largura da gola (valor desejado). 5. Marcar a mesma largura de “A1-x” no contorno do decote até os ombros, encontrando o ponto “z”. 6. Ligar com reta os pontos “A2”-“y”. 7. Ligar com régua de alfaiate os pontos “z-y”. 8. Tirar o molde com a carretilha em papel dobrado.
  • 52. Prof. Roberto Ferreira Página - 52 - GOLA ALTA SEM COSTURA 1. Copiar o molde da blusa acinturada frente e marcar os pontos. 2. Descer no ponto “A2” para encontrar o ponto “x” 2.5cm. 3. Descer no ponto “x” para encontrar o ponto “y” 2.5cm. 4. Ligar os pontos “x”-“A1” com reta. 5. Ligar os pontos “y”-“A1” com curva francesa. 6. Cortar o molde passando pelos pontos “A1-x-y-A5-etc”. 7. Cortar na linha “A1-y” deixando uma ligação no ponto “y” de 0.5cm. 8. Copiar a frente da blusa em outro papel levantando a parte “A1-x-y” até que fique completamente na horizontal. 9. O ponto “A1” ultrapassará a linha vertical do meio da frente, que deverá ser unida com uma linha reta na vertical, retirando o excesso do ponto “A1”.
  • 53. Prof. Roberto Ferreira Página - 53 - GOLA COM FRANZIDO NO DECOTE 1. Copiar o molde da blusa acinturada frente e marcar os pontos. 2. Descer nos pontos “A1-A2” 5 cm, encontrando os pontos “x-y” para a formação da limpeza do decote. Ligar com curva francesa, copiar em papel separado e marcar “decote-ombro- centro frente”. 3. Desenhar a pence de busto conforme ensinado em “Adição de Pences”. 4. Dividir o ombro em 3 partes iguais e marcar dois pontos, encontrando os pontos “1-2”. 5. Ligar com reta os pontos “1-2” do colarinho até o ponto “1A” do ápice da pence e cortar esses pontos até 0,5cm de “1A” e cortar o molde. 6. Fechar a pence de busto e dividir as aberturas do colarinho em partes iguais. 7. Copiar o molde em outra cartolina, refazendo o decote com curva francesa e refazendo a lateral da blusa onde se encontrava a pence com régua de alfaiate. 8. Fazer a marcação de franzido no colarinho.
  • 54. Prof. Roberto Ferreira Página - 54 - GOLA DEGAGÉE 1. Copiar o molde da blusa acinturada posicionando o colarinho (ponto “A1”) entre 10 e 15cm da cartolina. O molde copiado ficará inclinado. 2. Fazer a correção de cava para “blusa sem manga”. (ponto “B3”) 3. Determinar a posição e a largura da alça do ombro, lembrando que a largura é acrescida de 2cm para as devidas costuras necessárias. (“A6-A7”) 4. Ligar com curva francesa os pontos “A6-B3”. 5. Esquadrar o ponto “A7” até o final da cartolina, encontrando o ponto “x”. 6. Sair no ponto “A6” 6cm, encontrando o ponto “y”. 7. Subir no ponto “x” 6 cm, encontrando o ponto “z”. 8. Ligar com régua de alfaiate os pontos “y-z”. 9. Cortar o molde, dando o formato da peça. O processo a seguir refere-se ao molde da frente.
  • 55. Prof. Roberto Ferreira Página - 55 - ANOTAÇÕES & OUTROS
