1. Controle
Dimensional

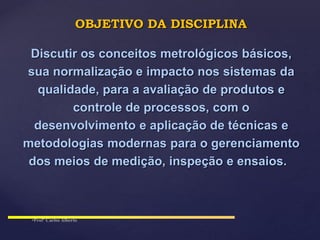

2. Discutir os conceitos metrológicos básicos,
sua normalização e impacto nos sistemas da
qualidade, para a avaliação de produtos e
controle de processos, com o
desenvolvimento e aplicação de técnicas e
metodologias modernas para o gerenciamento
dos meios de medição, inspeção e ensaios.
OBJETIVO DA DISCIPLINA

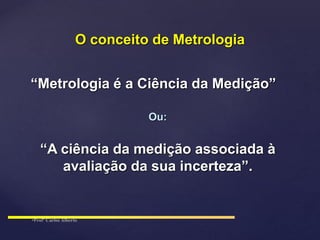

3. “Metrologia é a Ciência da Medição”
Ou:
“A ciência da medição associada à
avaliação da sua incerteza”.
O conceito de Metrologia

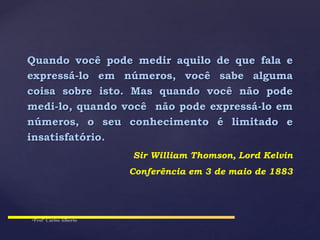

4. Quando você pode medir aquilo de que fala e
expressá-lo em números, você sabe alguma
coisa sobre isto. Mas quando você não pode
medi-lo, quando você não pode expressá-lo em
números, o seu conhecimento é limitado e
insatisfatório.
Sir William Thomson, Lord Kelvin
Conferência em 3 de maio de 1883

6. Saúde
Indústria
Transporte Segurança
Comércio
Energia
Meio Ambiente
Comunicação
Agricultura
Ciência e
Tecnologia
Importância da Metrologia

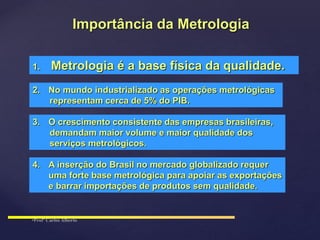

7. 1. Metrologia é a base física da qualidade.
2. No mundo industrializado as operações metrológicas
representam cerca de 5% do PIB.
3. O crescimento consistente das empresas brasileiras,
demandam maior volume e maior qualidade dos
serviços metrológicos.
4. A inserção do Brasil no mercado globalizado requer
uma forte base metrológica para apoiar as exportações
e barrar importações de produtos sem qualidade.
Importância da Metrologia

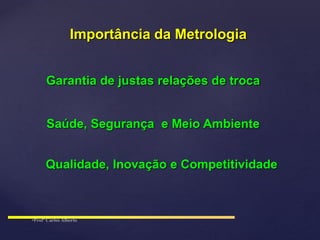

8. Garantia de justas relações de troca
Qualidade, Inovação e Competitividade
Saúde, Segurança e Meio Ambiente
Importância da Metrologia

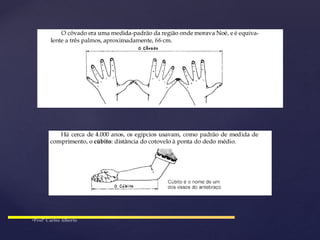

9. Um breve histórico das medidas
Como fazia o homem, cerca de 4.000 anos atrás, para
medir comprimentos?
As unidades de medidas primitivas estavam baseadas
em partes do corpo humano, que eram referências
universais.
A medida podia ser verificada por qualquer pessoa.

10. Algumas dessas medidas-padrão ainda
são empregadas:
1 polegada = 2,54 cm
1 pé = 30,48 cm
1 jarda = 91,44 cm

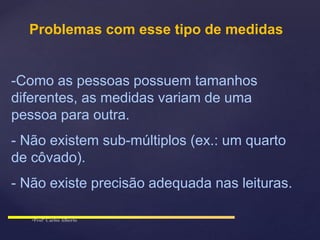

12. Problemas com esse tipo de medidas
-Como as pessoas possuem tamanhos
diferentes, as medidas variam de uma
pessoa para outra.
- Não existem sub-múltiplos (ex.: um quarto
de côvado).
- Não existe precisão adequada nas leituras.

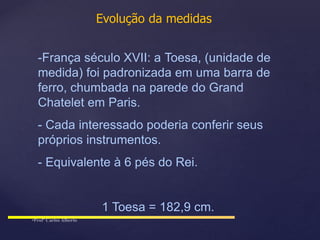

13. Evolução da medidas
-França século XVII: a Toesa, (unidade de
medida) foi padronizada em uma barra de
ferro, chumbada na parede do Grand
Chatelet em Paris.
- Cada interessado poderia conferir seus
próprios instrumentos.
- Equivalente à 6 pés do Rei.
1 Toesa = 182,9 cm.

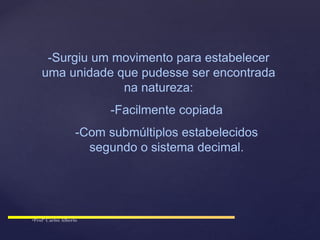

14. -Surgiu um movimento para estabelecer
uma unidade que pudesse ser encontrada
na natureza:
-Facilmente copiada
-Com submúltiplos estabelecidos
segundo o sistema decimal.

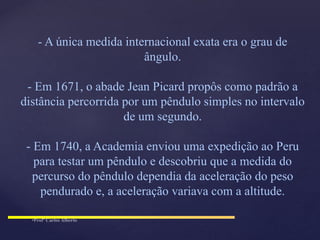

15. - A única medida internacional exata era o grau de
ângulo.
- Em 1671, o abade Jean Picard propôs como padrão a
distância percorrida por um pêndulo simples no intervalo
de um segundo.
- Em 1740, a Academia enviou uma expedição ao Peru
para testar um pêndulo e descobriu que a medida do
percurso do pêndulo dependia da aceleração do peso
pendurado e, a aceleração variava com a altitude.

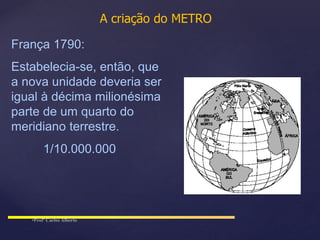

16. A criação do METRO
França 1790:
Estabelecia-se, então, que
a nova unidade deveria ser
igual à décima milionésima
parte de um quarto do
meridiano terrestre.
1/10.000.000

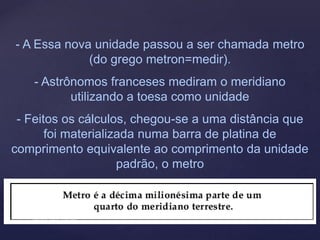

17. - A Essa nova unidade passou a ser chamada metro
(do grego metron=medir).
- Astrônomos franceses mediram o meridiano
utilizando a toesa como unidade
- Feitos os cálculos, chegou-se a uma distância que
foi materializada numa barra de platina de
comprimento equivalente ao comprimento da unidade
padrão, o metro

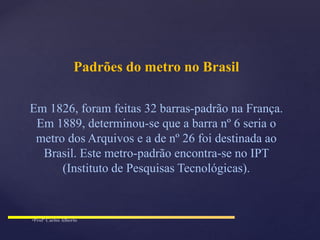

20. Padrões do metro no Brasil
Em 1826, foram feitas 32 barras-padrão na França.
Em 1889, determinou-se que a barra nº 6 seria o
metro dos Arquivos e a de nº 26 foi destinada ao
Brasil. Este metro-padrão encontra-se no IPT
(Instituto de Pesquisas Tecnológicas).

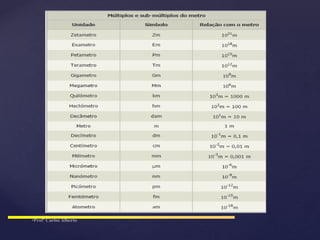

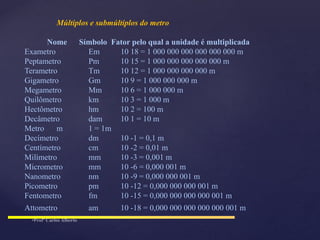

21. Múltiplos e submúltiplos do metro
Nome Símbolo Fator pelo qual a unidade é multiplicada
Exametro Em 10 18 = 1 000 000 000 000 000 000 m
Peptametro Pm 10 15 = 1 000 000 000 000 000 m
Terametro Tm 10 12 = 1 000 000 000 000 m
Gigametro Gm 10 9 = 1 000 000 000 m
Megametro Mm 10 6 = 1 000 000 m
Quilômetro km 10 3 = 1 000 m
Hectômetro hm 10 2 = 100 m
Decâmetro dam 10 1 = 10 m
Metro m 1 = 1m
Decímetro dm 10 -1 = 0,1 m
Centímetro cm 10 -2 = 0,01 m
Milímetro mm 10 -3 = 0,001 m
Micrometro mm 10 -6 = 0,000 001 m
Nanometro nm 10 -9 = 0,000 000 001 m
Picometro pm 10 -12 = 0,000 000 000 001 m
Fentometro fm 10 -15 = 0,000 000 000 000 001 m
Attometro am 10 -18 = 0,000 000 000 000 000 001 m

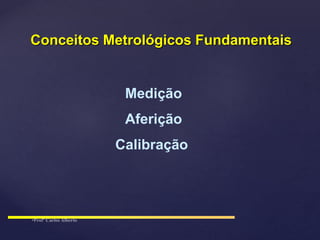

23. Medição
Aferição
Calibração
Conceitos Metrológicos Fundamentais

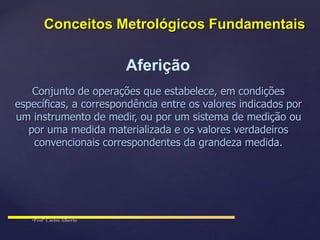

24. Aferição
Conjunto de operações que estabelece, em condições
específicas, a correspondência entre os valores indicados por
um instrumento de medir, ou por um sistema de medição ou
por uma medida materializada e os valores verdadeiros
convencionais correspondentes da grandeza medida.
Conceitos Metrológicos Fundamentais

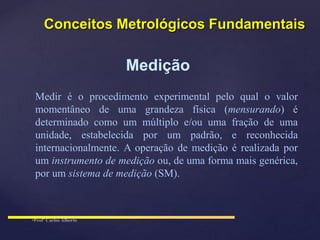

25. Medição
Medir é o procedimento experimental pelo qual o valor
momentâneo de uma grandeza física (mensurando) é
determinado como um múltiplo e/ou uma fração de uma
unidade, estabelecida por um padrão, e reconhecida
internacionalmente. A operação de medição é realizada por
um instrumento de medição ou, de uma forma mais genérica,
por um sistema de medição (SM).
Conceitos Metrológicos Fundamentais

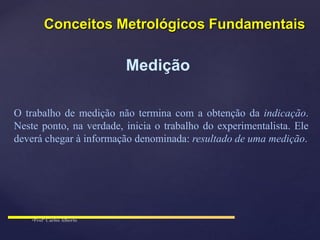

26. Medição
O trabalho de medição não termina com a obtenção da indicação.
Neste ponto, na verdade, inicia o trabalho do experimentalista. Ele
deverá chegar à informação denominada: resultado de uma medição.
Conceitos Metrológicos Fundamentais

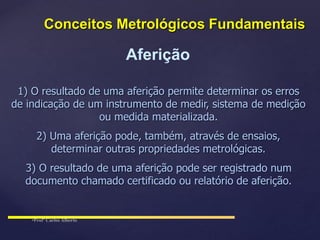

27. Aferição
1) O resultado de uma aferição permite determinar os erros
de indicação de um instrumento de medir, sistema de medição
ou medida materializada.
2) Uma aferição pode, também, através de ensaios,
determinar outras propriedades metrológicas.
3) O resultado de uma aferição pode ser registrado num
documento chamado certificado ou relatório de aferição.
Conceitos Metrológicos Fundamentais

28. Calibração
Conjunto de operações que estabelece, em condições
específicas, a correspondência entre o estímulo e a
resposta de um instrumento de medir, sistema de
medição ou transdutor de medição.
Conceitos Metrológicos Fundamentais
