- 1.

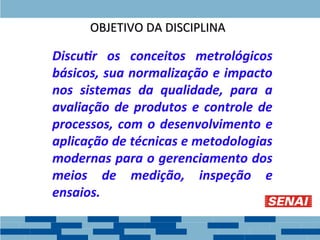

- 2. Discutir os conceitosmetrológicos básicos, sua normalização e impacto nos sistemas da qualidade, para a avaliação de produtos e controle de processos, com o desenvolvimento e aplicação de técnicas e metodologias modernas para o gerenciamento dos meios de medição, inspeção e ensaios. OBJETIVO DA DISCIPLINA OBJETIVO DA DISCIPLINA

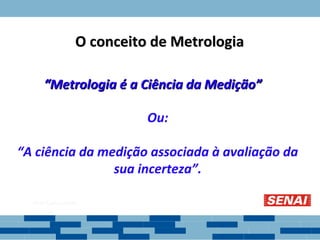

- 3. “ “Metrologia é aCiência da Medição” Metrologia é a Ciência da Medição” Ou: “A ciência da medição associada à avaliação da sua incerteza”. O conceito de Metrologia O conceito de Metrologia

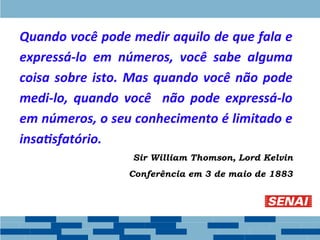

- 4. Quando você podemedir aquilo de que fala e expressá-lo em números, você sabe alguma coisa sobre isto. Mas quando você não pode medi-lo, quando você não pode expressá-lo em números, o seu conhecimento é limitado e insatisfatório. Sir William Thomson, Lord Kelvin Conferência em 3 de maio de 1883

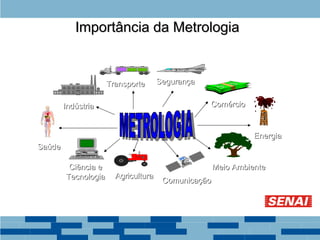

- 6. Saúde Saúde Indústria Indústria Transporte Transporte Segurança Segurança Comércio Comércio Energia Energia Meio Ambiente MeioAmbiente Comunicação Comunicação Agricultura Agricultura Ciência e Ciência e Tecnologia Tecnologia Importância da Metrologia Importância da Metrologia

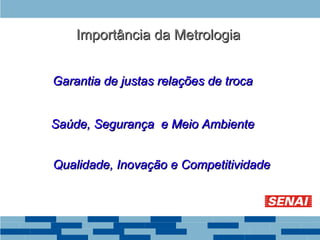

- 7. Garantia de justasrelações de troca Garantia de justas relações de troca Qualidade, Inovação e Competitividade Qualidade, Inovação e Competitividade Saúde, Segurança e Meio Ambiente Saúde, Segurança e Meio Ambiente Importância da Metrologia Importância da Metrologia

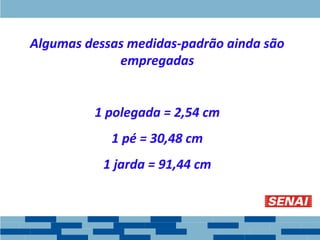

- 8. Algumas dessas medidas-padrãoainda são empregadas 1 polegada = 2,54 cm 1 pé = 30,48 cm 1 jarda = 91,44 cm

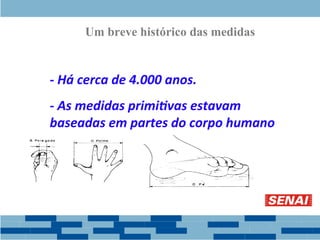

- 9. Um breve históricodas medidas - Há cerca de 4.000 anos. - As medidas primitivas estavam baseadas em partes do corpo humano.

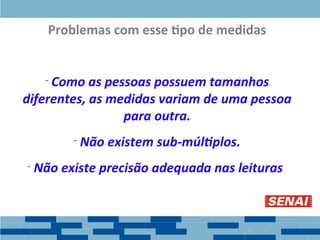

- 10. Problemas com essetipo de medidas - Como as pessoas possuem tamanhos diferentes, as medidas variam de uma pessoa para outra. - Não existem sub-múltiplos. - Não existe precisão adequada nas leituras.

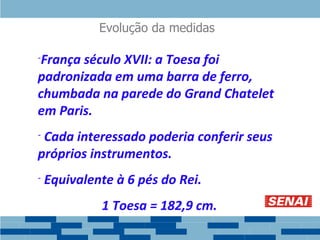

- 11. Evolução da medidas -Françaséculo XVII: a Toesa foi padronizada em uma barra de ferro, chumbada na parede do Grand Chatelet em Paris. - Cada interessado poderia conferir seus próprios instrumentos. - Equivalente à 6 pés do Rei. 1 Toesa = 182,9 cm.
- 12. -Surgiu um movimentopara estabelecer uma unidade que pudesse ser encontrada na natureza -Facilmente copiada -Com submúltiplos estabelecidos segundo o sistema decimal

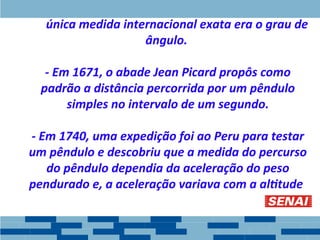

- 13. - A únicamedida internacional exata era o grau de ângulo. - Em 1671, o abade Jean Picard propôs como padrão a distância percorrida por um pêndulo simples no intervalo de um segundo. - Em 1740, uma expedição foi ao Peru para testar um pêndulo e descobriu que a medida do percurso do pêndulo dependia da aceleração do peso pendurado e, a aceleração variava com a altitude.

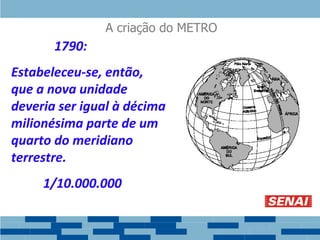

- 14. A criação doMETRO França 1790: Estabeleceu-se, então, que a nova unidade deveria ser igual à décima milionésima parte de um quarto do meridiano terrestre. 1/10.000.000

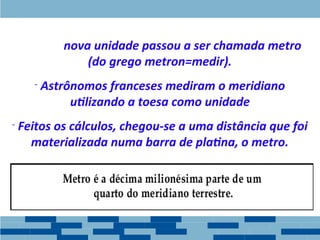

- 15. - A Essanova unidade passou a ser chamada metro (do grego metron=medir). - Astrônomos franceses mediram o meridiano utilizando a toesa como unidade - Feitos os cálculos, chegou-se a uma distância que foi materializada numa barra de platina, o metro.

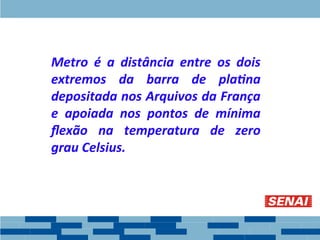

- 16. Metro é adistância entre os dois extremos da barra de platina depositada nos Arquivos da França e apoiada nos pontos de mínima flexão na temperatura de zero grau Celsius.

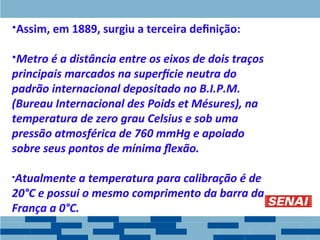

- 17. •Assim, em 1889,surgiu a terceira definição: •Metro é a distância entre os eixos de dois traços principais marcados na superfície neutra do padrão internacional depositado no B.I.P.M. (Bureau Internacional des Poids et Mésures), na temperatura de zero grau Celsius e sob uma pressão atmosférica de 760 mmHg e apoiado sobre seus pontos de mínima flexão. •Atualmente a temperatura para calibração é de 20°C e possui o mesmo comprimento da barra da França a 0°C.

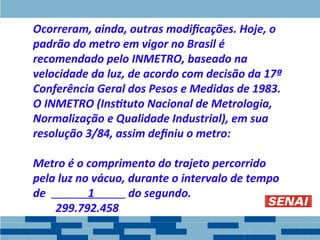

- 18. Ocorreram, ainda, outrasmodificações. Hoje, o padrão do metro em vigor no Brasil é recomendado pelo INMETRO, baseado na velocidade da luz, de acordo com decisão da 17ª Conferência Geral dos Pesos e Medidas de 1983. O INMETRO (Instituto Nacional de Metrologia, Normalização e Qualidade Industrial), em sua resolução 3/84, assim definiu o metro: Metro é o comprimento do trajeto percorrido pela luz no vácuo, durante o intervalo de tempo de 1 do segundo. 299.792.458

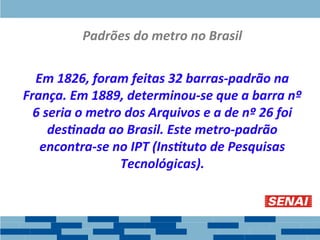

- 19. Padrões do metrono Brasil Em 1826, foram feitas 32 barras-padrão na França. Em 1889, determinou-se que a barra nº 6 seria o metro dos Arquivos e a de nº 26 foi destinada ao Brasil. Este metro-padrão encontra-se no IPT (Instituto de Pesquisas Tecnológicas).

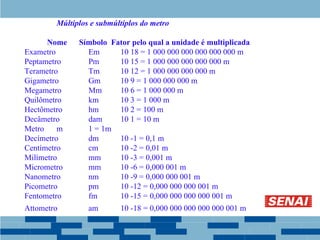

- 20. Múltiplos e submúltiplosdo metro Nome Símbolo Fator pelo qual a unidade é multiplicada Exametro Em 10 18 = 1 000 000 000 000 000 000 m Peptametro Pm 10 15 = 1 000 000 000 000 000 m Terametro Tm 10 12 = 1 000 000 000 000 m Gigametro Gm 10 9 = 1 000 000 000 m Megametro Mm 10 6 = 1 000 000 m Quilômetro km 10 3 = 1 000 m Hectômetro hm 10 2 = 100 m Decâmetro dam 10 1 = 10 m Metro m 1 = 1m Decímetro dm 10 -1 = 0,1 m Centímetro cm 10 -2 = 0,01 m Milímetro mm 10 -3 = 0,001 m Micrometro mm 10 -6 = 0,000 001 m Nanometro nm 10 -9 = 0,000 000 001 m Picometro pm 10 -12 = 0,000 000 000 001 m Fentometro fm 10 -15 = 0,000 000 000 000 001 m Attometro am 10 -18 = 0,000 000 000 000 000 001 m

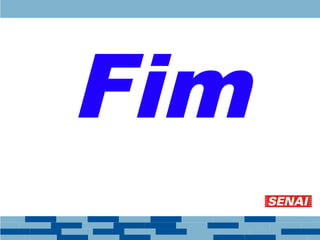

- 21.
