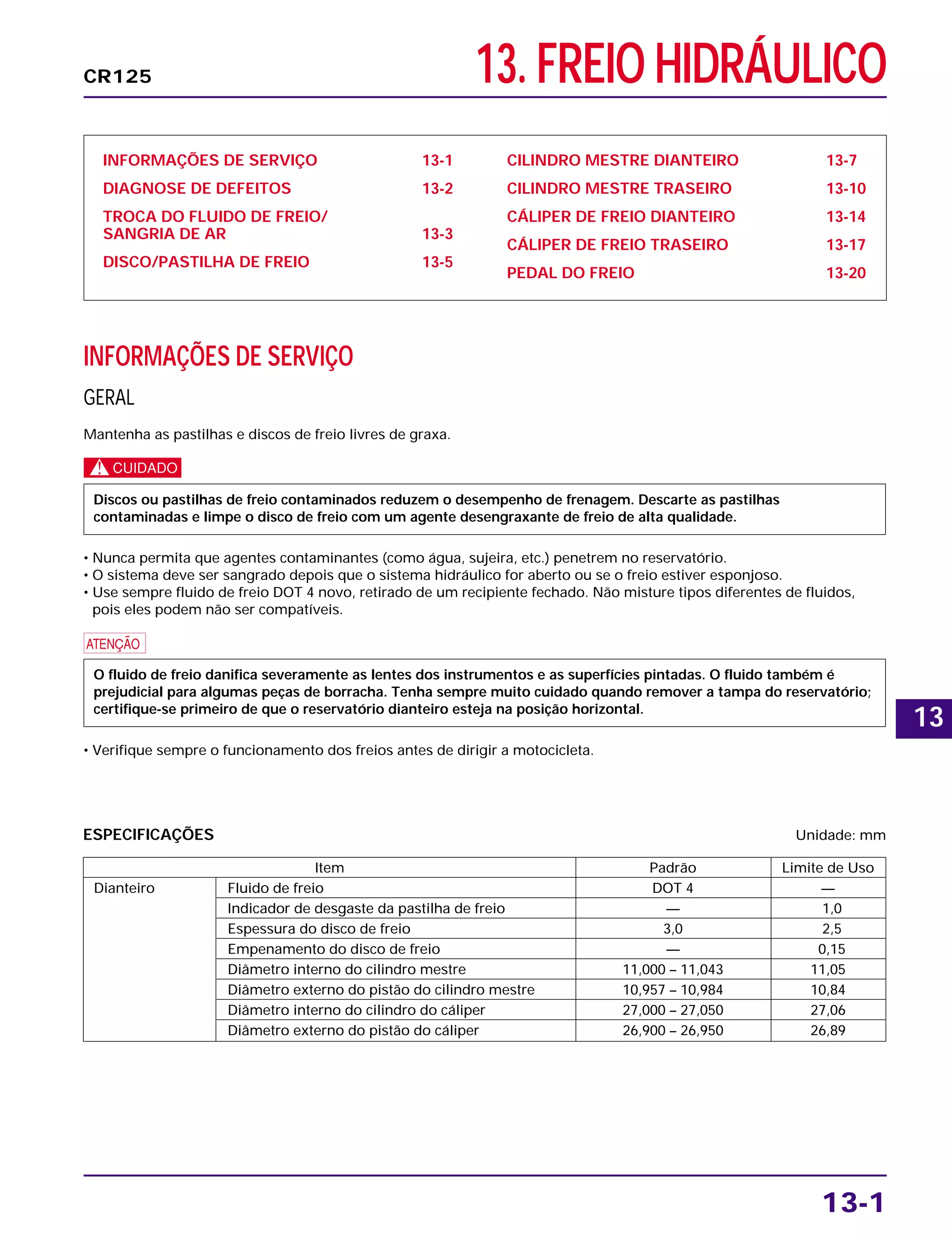

13. FREIO HIDRÁULICO
INFORMAÇÕES DE SERVIÇO 13-1
DIAGNOSE DE DEFEITOS 13-2
TROCA DO FLUIDO DE FREIO/
SANGRIA DE AR 13-3
DISCO/PASTILHA DE FREIO 13-5
CILINDRO MESTRE DIANTEIRO 13-7
CILINDRO MESTRE TRASEIRO 13-10
CÁLIPER DE FREIO DIANTEIRO 13-14
CÁLIPER DE FREIO TRASEIRO 13-17
PEDAL DO FREIO 13-20
INFORMAÇÕES DE SERVIÇO
GERAL
Mantenha as pastilhas e discos de freio livres de graxa.
c
• Nunca permita que agentes contaminantes (como água, sujeira, etc.) penetrem no reservatório.
• O sistema deve ser sangrado depois que o sistema hidráulico for aberto ou se o freio estiver esponjoso.
• Use sempre fluido de freio DOT 4 novo, retirado de um recipiente fechado. Não misture tipos diferentes de fluidos,
pois eles podem não ser compatíveis.
a
• Verifique sempre o funcionamento dos freios antes de dirigir a motocicleta.
O fluido de freio danifica severamente as lentes dos instrumentos e as superfícies pintadas. O fluido também é
prejudicial para algumas peças de borracha. Tenha sempre muito cuidado quando remover a tampa do reservatório;
certifique-se primeiro de que o reservatório dianteiro esteja na posição horizontal.
Discos ou pastilhas de freio contaminados reduzem o desempenho de frenagem. Descarte as pastilhas
contaminadas e limpe o disco de freio com um agente desengraxante de freio de alta qualidade.
13-1
CR125
13
ESPECIFICAÇÕES Unidade: mm
Item Padrão Limite de Uso
Dianteiro Fluido de freio DOT 4 —
Indicador de desgaste da pastilha de freio — 1,0
Espessura do disco de freio 3,0 2,5
Empenamento do disco de freio — 0,15
Diâmetro interno do cilindro mestre 11,000 – 11,043 11,05
Diâmetro externo do pistão do cilindro mestre 10,957 – 10,984 10,84
Diâmetro interno do cilindro do cáliper 27,000 – 27,050 27,06
Diâmetro externo do pistão do cáliper 26,900 – 26,950 26,89
13-0
FREIO HIDRÁULICO CR125

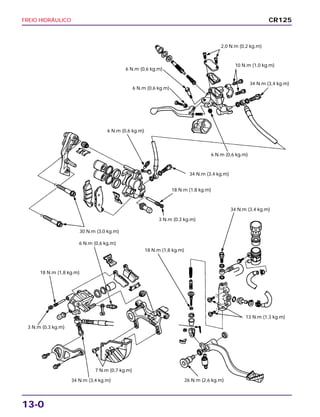

2,0 N.m (0,2 kg.m)
6 N.m (0,6 kg.m)
6 N.m (0,6 kg.m)
6 N.m (0,6 kg.m)
6 N.m (0,6 kg.m)
10 N.m (1,0 kg.m)
34 N.m (3,4 kg.m)
34 N.m (3,4 kg.m)
34 N.m (3,4 kg.m)
34 N.m (3,4 kg.m)
30 N.m (3,0 kg.m)
3 N.m (0,3 kg.m)
3 N.m (0,3 kg.m)
7 N.m (0,7 kg.m)
6 N.m (0,6 kg.m)
18 N.m (1,8 kg.m)
18 N.m (1,8 kg.m)
13 N.m (1,3 kg.m)
26 N.m (2,6 kg.m)
18 N.m (1,8 kg.m)
FREIO HIDRÁULICO
13-2
DIAGNOSE DE DEFEITOS
Alavanca/pedal do freio muito macio ou esponjoso
• Ar no sistema hidráulico
• Vazamento no sistema hidráulico
• Pastilha/disco de freio contaminado
• Selo do pistão do cáliper desgastado
• Retentores do pistão do cilindro mestre desgastados
• Pastilha/disco de freio desgastados
• Cáliper contaminado
• Cáliper não desliza corretamente
• Baixo nível de fluido de freio
• Passagens de fluido obstruídas
• Disco de freio deformado/empenado
• Pistão do cáliper engripado/desgastado
• Pistão do cilindro mestre engripado/desgastado
• Cilindro mestre contaminado
• Alavanca/pedal do freio empenado
Alavanca/pedal do freio muito duro
• Sistema de freio obstruído
• Pistão do cáliper engripado/desgastado
• O cáliper não desliza corretamente
• Passagens de fluido obstruídas
• Selo do pistão do cáliper desgastado
• Pistão do cilindro mestre engripado/desgastado
• Alavanca/pedal do freio empenado
Freio arrastando
• Pastilha/disco de freio contaminados
• Rodas desalinhadas
• Conexão da mangueira do freio obstruída
• Disco de freio deformado/empenado
• O cáliper não desliza corretamente
• Sistema hidráulico de freio obstruído
• Pistão do cáliper engripado/desgastado
• Orifício do cilindro mestre obstruído
VALORES DE TORQUE
Parafuso de óleo da mangueira do freio 34 N.m (3,4 kg.m)
Porca/parafuso de articulação da alavanca do freio 6 N.m (0,6 kg.m)
Contraporca do ajustador da alavanca do freio 6 N.m (0,6 kg.m)
Parafuso da tampa do reservatório do cilindro mestre dianteiro 2,0 N.m (0,2 kg.m)
Parafuso do suporte do cilindro mestre dianteiro 10 N.m (1,0 kg.m)
Parafuso de fixação do cáliper dianteiro 30 N.m (3,0 kg.m) Aplique trava química na rosca
Válvula de sangria do cáliper 6 N.m (0,6 kg.m)
Parafuso de fixação do protetor do disco de freio traseiro 7 N.m (0,7 kg.m)
Parafuso de fixação do cilindro mestre traseiro 13 N.m (1,3 kg.m)
Parafuso do pino do cáliper dianteiro 23 N.m (2,3 kg.m) Aplique trava química na rosca
Pino da pastilha do cáliper de freio 18 N.m (1,8 kg.m)
Bujão do pino da pastilha do cáliper de freio 3 N.m (0,3 kg.m)
Parafuso do pino do cáliper traseiro 27 N.m (2,7 kg.m)
Parafuso do pino do suporte do cáliper traseiro 13 N.m (1,3 kg.m) Aplique trava química na rosca
Parafuso de articulação do pedal do freio 26 N.m (2,6 kg.m)
Porca de união do cilindro mestre traseiro 18 N.m (1,8 kg.m)
FERRAMENTA
Alicate para anel elástico 07914-SA50001
CR125
Unidade: mm
Item Padrão Limite de Uso
Traseiro Fluido de freio DOT 4 —
Indicador de desgaste da pastilha de freio — 1,0
Espessura do disco de freio 4,0 3,5
Empenamento do disco de freio — 0,15
Diâmetro interno do cilindro mestre 12,700 – 12,743 12,76
Diâmetro externo do pistão do cilindro mestre 12,657 – 12,684 12,64
Diâmetro interno do cilindro do cáliper 27,000 – 27,050 27,06
Diâmetro externo do pistão do cáliper 26,935 – 26,968 26,89
FREIO HIDRÁULICO
13-3
TROCA DO FLUIDO DE FREIO/
SANGRIA DE AR
c
a
NOTA

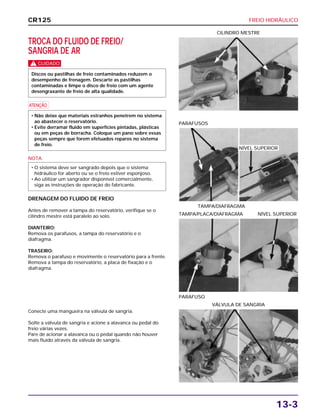

DRENAGEM DO FLUIDO DE FREIO
Antes de remover a tampa do reservatório, verifique se o
cilindro mestre está paralelo ao solo.
DIANTEIRO:
Remova os parafusos, a tampa do reservatório e o
diafragma.
TRASEIRO:
Remova o parafuso e movimente o reservatório para a frente.
Remova a tampa do reservatório, a placa de fixação e o
diafragma.
• O sistema deve ser sangrado depois que o sistema
hidráulico for aberto ou se o freio estiver esponjoso.
• Ao utilizar um sangrador disponível comercialmente,
siga as instruções de operação do fabricante.
• Não deixe que materiais estranhos penetrem no sistema
ao abastecer o reservatório.
• Evite derramar fluido em superfícies pintadas, plásticas
ou em peças de borracha. Coloque um pano sobre essas
peças sempre que forem efetuados reparos no sistema
de freio.
Discos ou pastilhas de freio contaminados reduzem o
desempenho de frenagem. Descarte as pastilhas
contaminadas e limpe o disco de freio com um agente
desengraxante de freio de alta qualidade.
CILINDRO MESTRE
PARAFUSO
TAMPA/PLACA/DIAFRAGMA NÍVEL SUPERIOR
Conecte uma mangueira na válvula de sangria.
Solte a válvula de sangria e acione a alavanca ou pedal do
freio várias vezes.
Pare de acionar a alavanca ou o pedal quando não houver
mais fluido através da válvula de sangria.
VÁLVULA DE SANGRIA
TAMPA/DIAFRAGMA
PARAFUSOS
CR125
NÍVEL SUPERIOR
FREIO HIDRÁULICO
13-4

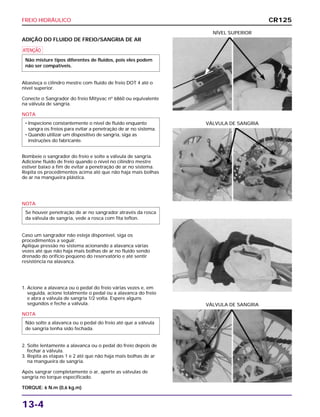

ADIÇÃO DO FLUIDO DE FREIO/SANGRIA DE AR
a
Abasteça o cilindro mestre com fluido de freio DOT 4 até o
nível superior.
Conecte o Sangrador do freio Mityvac nº 6860 ou equivalente
na válvula de sangria.
NOTA
Bombeie o sangrador do freio e solte a válvula de sangria.
Adicione fluido de freio quando o nível no cilindro mestre
estiver baixo a fim de evitar a penetração de ar no sistema.
Repita os procedimentos acima até que não haja mais bolhas
de ar na mangueira plástica.
NOTA
Caso um sangrador não esteja disponível, siga os
procedimentos a seguir.
Aplique pressão no sistema acionando a alavanca várias
vezes até que não haja mais bolhas de ar no fluido sendo
drenado do orifício pequeno do reservatório e até sentir
resistência na alavanca.
1. Acione a alavanca ou o pedal do freio várias vezes e, em
seguida, acione totalmente o pedal ou a alavanca do freio
e abra a válvula de sangria 1/2 volta. Espere alguns
segundos e feche a válvula.
NOTA
2. Solte lentamente a alavanca ou o pedal do freio depois de
fechar a válvula.
3. Repita as etapas 1 e 2 até que não haja mais bolhas de ar
na mangueira de sangria.
Após sangrar completamente o ar, aperte as válvulas de
sangria no torque especificado.
TORQUE: 6 N.m (0,6 kg.m)
Não solte a alavanca ou o pedal do freio até que a válvula
de sangria tenha sido fechada.
Se houver penetração de ar no sangrador através da rosca
da válvula de sangria, vede a rosca com fita teflon.
• Inspecione constantemente o nível de fluido enquanto
sangra os freios para evitar a penetração de ar no sistema.
• Quando utilizar um dispositivo de sangria, siga as
instruções do fabricante.
Não misture tipos diferentes de fluidos, pois eles podem
não ser compatíveis.
NÍVEL SUPERIOR
VÁLVULA DE SANGRIA
VÁLVULA DE SANGRIA
CR125
FREIO HIDRÁULICO
13-5
Abasteça o reservatório do ressalto fundido com fluido de
freio DOT 4 até o nível superior.
NÍVEL SUPERIOR
DISCO/PASTILHAS DE FREIO
SUBSTITUIÇÃO DAS PASTILHAS DE FREIO
c
NOTA
Remova a cobertura do disco de freio (pág. 11-4).
Pressione completamente os pistões do cáliper para permitir
a instalação das novas pastilhas.
NOTA
Remova o bujão do pino da pastilha e solte o pino
Verifique o nível do fluido de freio no reservatório do
cilindro mestre do freio, pois esta operação pode fazer
com que o nível de fluido suba.
Substitua sempre as pastilhas em pares para que a
pressão do disco seja uniforme.
Discos ou pastilhas de freio contaminados reduzem o
desempenho de frenagem. Descarte as pastilhas
contaminadas e limpe o disco de freio com um agente
desengraxante de freio de alta qualidade.
BUJÃO DO PINO DA PASTILHA
DIANTEIRO:
Instale o diafragma e a tampa do reservatório.
Aperte os parafusos da tampa do reservatório no torque
especificado.
TORQUE: 2 N.m (0,2 kg.m)
TRASEIRO:
Instale o diafragma, a placa de fixação e a tampa do
reservatório.
Instale o reservatório e aperte o parafuso.
TAMPA/DIAFRAGMA PARAFUSO
PARAFUSOS TAMPA/PLACA/DIAFRAGMA
CR125
FREIO HIDRÁULICO
13-6

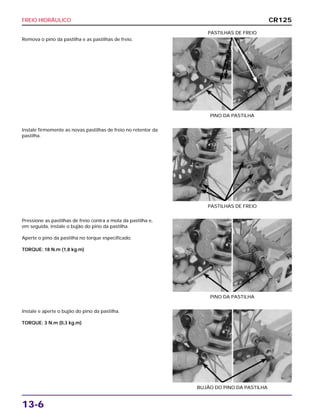

Remova o pino da pastilha e as pastilhas de freio.
PINO DA PASTILHA
PASTILHAS DE FREIO
Pressione as pastilhas de freio contra a mola da pastilha e,
em seguida, instale o bujão do pino da pastilha.
Aperte o pino da pastilha no torque especificado.
TORQUE: 18 N.m (1,8 kg.m)
PINO DA PASTILHA
Instale e aperte o bujão do pino da pastilha.
TORQUE: 3 N.m (0,3 kg.m)
BUJÃO DO PINO DA PASTILHA
Instale firmemente as novas pastilhas de freio no retentor da
pastilha.
PASTILHAS DE FREIO
CR125
FREIO HIDRÁULICO
13-7

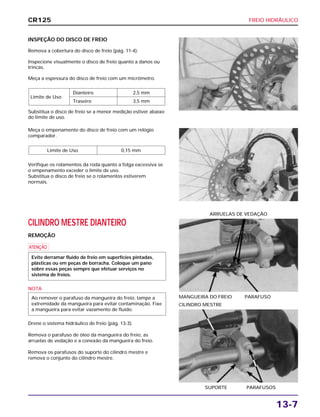

INSPEÇÃO DO DISCO DE FREIO
Remova a cobertura do disco de freio (pág. 11-4).
Inspecione visualmente o disco de freio quanto a danos ou
trincas.
Meça a espessura do disco de freio com um micrômetro.
Substitua o disco de freio se a menor medição estiver abaixo
do limite de uso.
Limite de Uso
Dianteiro 2,5 mm
Traseiro 3,5 mm
CILINDRO MESTRE DIANTEIRO
REMOÇÃO
a
NOTA
Drene o sistema hidráulico de freio (pág. 13-3).
Remova o parafuso de óleo da mangueira do freio, as
arruelas de vedação e a conexão da mangueira do freio.
Remova os parafusos do suporte do cilindro mestre e
remova o conjunto do cilindro mestre.
Ao remover o parafuso da mangueira do freio, tampe a
extremidade da mangueira para evitar contaminação. Fixe
a mangueira para evitar vazamento de fluido.
Evite derramar fluido de freio em superfícies pintadas,
plásticas ou em peças de borracha. Coloque um pano
sobre essas peças sempre que efetuar serviços no
sistema de freios.
MANGUEIRA DO FREIO PARAFUSO
ARRUELAS DE VEDAÇÃO
SUPORTE PARAFUSOS
CILINDRO MESTRE
Meça o empenamento do disco de freio com um relógio
comparador.
Verifique os rolamentos da roda quanto a folga excessiva se
o empenamento exceder o limite de uso.
Substitua o disco de freio se o rolamentos estiverem
normais.
Limite de Uso 0,15 mm
CR125
FREIO HIDRÁULICO
13-8

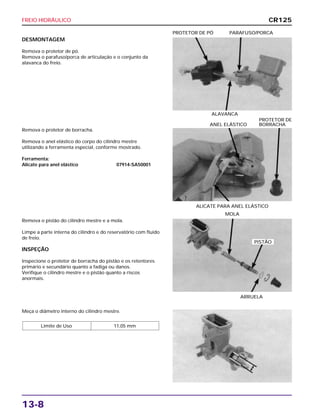

DESMONTAGEM
Remova o protetor de pó.
Remova o parafuso/porca de articulação e o conjunto da
alavanca do freio.
ALAVANCA
PROTETOR DE PÓ PARAFUSO/PORCA
Remova o pistão do cilindro mestre e a mola.
Limpe a parte interna do cilindro e do reservatório com fluido
de freio.
INSPEÇÃO
Inspecione o protetor de borracha do pistão e os retentores
primário e secundário quanto a fadiga ou danos.
Verifique o cilindro mestre e o pistão quanto a riscos
anormais.
ARRUELA
MOLA
Meça o diâmetro interno do cilindro mestre.
Limite de Uso 11,05 mm
Remova o protetor de borracha.
Remova o anel elástico do corpo do cilindro mestre
utilizando a ferramenta especial, conforme mostrado.
Ferramenta:
Alicate para anel elástico 07914-SA50001
ALICATE PARA ANEL ELÁSTICO
PROTETOR DE
ANEL ELÁSTICO BORRACHA
CR125
PISTÃO
FREIO HIDRÁULICO
13-9

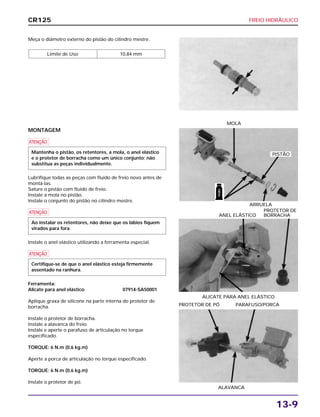

Meça o diâmetro externo do pistão do cilindro mestre.
Limite de Uso 10,84 mm
ALICATE PARA ANEL ELÁSTICO
PROTETOR DE
ANEL ELÁSTICO BORRACHA
ALAVANCA
PROTETOR DE PÓ PARAFUSO/PORCA
MONTAGEM
a
Lubrifique todas as peças com fluido de freio novo antes de
montá-las.
Sature o pistão com fluido de freio.
Instale a mola no pistão.
Instale o conjunto do pistão no cilindro mestre.
a
Instale o anel elástico utilizando a ferramenta especial.
a
Ferramenta:
Alicate para anel elástico 07914-SA50001
Aplique graxa de silicone na parte interna do protetor de
borracha.
Instale o protetor de borracha.
Instale a alavanca do freio.
Instale e aperte o parafuso de articulação no torque
especificado.
TORQUE: 6 N.m (0,6 kg.m)
Aperte a porca de articulação no torque especificado.
TORQUE: 6 N.m (0,6 kg.m)
Instale o protetor de pó.
Certifique-se de que o anel elástico esteja firmemente
assentado na ranhura.
Ao instalar os retentores, não deixe que os lábios fiquem
virados para fora.
Mantenha o pistão, os retentores, a mola, o anel elástico
e o protetor de borracha como um único conjunto; não
substitua as peças individualmente.
ARRUELA
MOLA
CR125
PISTÃO
FREIO
FREIO HIDRÁULICO
13-10

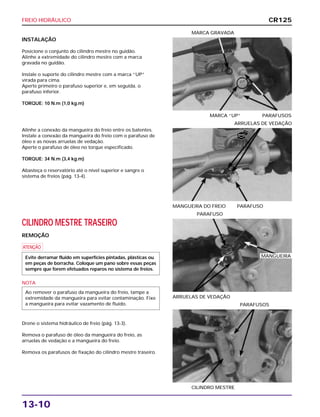

INSTALAÇÃO
Posicione o conjunto do cilindro mestre no guidão.
Alinhe a extremidade do cilindro mestre com a marca
gravada no guidão.
Instale o suporte do cilindro mestre com a marca “UP”
virada para cima.
Aperte primeiro o parafuso superior e, em seguida, o
parafuso inferior.
TORQUE: 10 N.m (1,0 kg.m)
MARCA “UP” PARAFUSOS
MARCA GRAVADA
CILINDRO MESTRE TRASEIRO
REMOÇÃO
a
NOTA
Drene o sistema hidráulico de freio (pág. 13-3).
Remova o parafuso de óleo da mangueira do freio, as
arruelas de vedação e a mangueira do freio.
Remova os parafusos de fixação do cilindro mestre traseiro.
Ao remover o parafuso da mangueira do freio, tampe a
extremidade da mangueira para evitar contaminação. Fixe
a mangueira para evitar vazamento de fluido.
Evite derramar fluido em superfícies pintadas, plásticas ou
em peças de borracha. Coloque um pano sobre essas peças
sempre que forem efetuados reparos no sistema de freios.
ARRUELAS DE VEDAÇÃO
PARAFUSO
CILINDRO MESTRE
PARAFUSOS
Alinhe a conexão da mangueira do freio entre os batentes.
Instale a conexão da mangueira do freio com o parafuso de
óleo e as novas arruelas de vedação.
Aperte o parafuso de óleo no torque especificado.
TORQUE: 34 N.m (3,4 kg.m)
Abasteça o reservatório até o nível superior e sangre o
sistema de freios (pág. 13-4).
MANGUEIRA DO FREIO PARAFUSO
ARRUELAS DE VEDAÇÃO
CR125
MANGUEIRA
NOVA
FREIO HIDRÁULICO
13-11

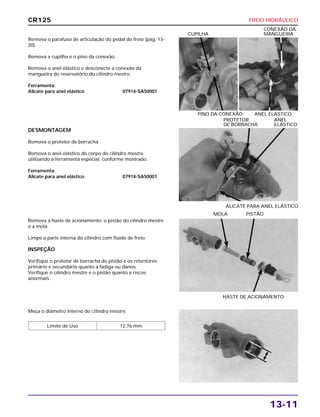

Remova o parafuso de articulação do pedal do freio (pág. 13-
20).
Remova a cupilha e o pino da conexão.
Remova o anel elástico e desconecte a conexão da
mangueira do reservatório do cilindro mestre.
Ferramenta:
Alicate para anel elástico 07914-SA50001
PINO DA CONEXÃO ANEL ELÁSTICO
CONEXÃO DA
CUPILHA MANGUEIRA
Remova a haste de acionamento, o pistão do cilindro mestre
e a mola.
Limpe a parte interna do cilindro com fluido de freio.
INSPEÇÃO
Verifique o protetor de borracha do pistão e os retentores
primário e secundário quanto a fadiga ou danos.
Verifique o cilindro mestre e o pistão quanto a riscos
anormais.
HASTE DE ACIONAMENTO
MOLA PISTÃO
Meça o diâmetro interno do cilindro mestre.
Limite de Uso 12,76 mm
DESMONTAGEM
Remova o protetor de borracha.
Remova o anel elástico do corpo do cilindro mestre
utilizando a ferramenta especial, conforme mostrado.
Ferramenta:
Alicate para anel elástico 07914-SA50001
ALICATE PARA ANEL ELÁSTICO
PROTETOR ANEL
DE BORRACHA ELÁSTICO
CR125
FREIO HIDRÁULICO
13-12

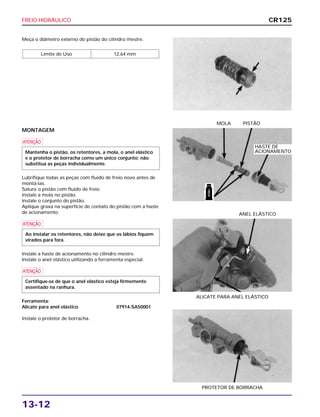

Meça o diâmetro externo do pistão do cilindro mestre.
Limite de Uso 12,64 mm
ALICATE PARA ANEL ELÁSTICO
ANEL ELÁSTICO
PROTETOR DE BORRACHA
MONTAGEM
a
Lubrifique todas as peças com fluido de freio novo antes de
montá-las.
Sature o pistão com fluido de freio.
Instale a mola no pistão.
Instale o conjunto do pistão.
Aplique graxa na superfície de contato do pistão com a haste
de acionamento.
a
Instale a haste de acionamento no cilindro mestre.
Instale o anel elástico utilizando a ferramenta especial.
a
Ferramenta:
Alicate para anel elástico 07914-SA50001
Instale o protetor de borracha.
Certifique-se de que o anel elástico esteja firmemente
assentado na ranhura.
Ao instalar os retentores, não deixe que os lábios fiquem
virados para fora.
Mantenha o pistão, os retentores, a mola, o anel elástico
e o protetor de borracha como um único conjunto; não
substitua as peças individualmente.
MOLA PISTÃO
CR125
HASTE DE
ACIONAMENTO
FREIO
FREIO HIDRÁULICO
13-13

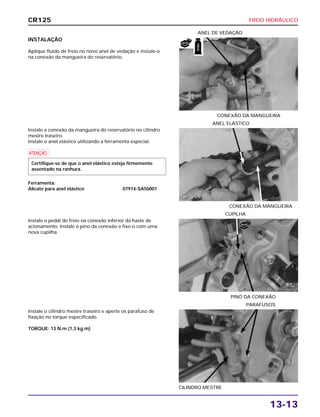

INSTALAÇÃO
Aplique fluido de freio no novo anel de vedação e instale-o
na conexão da mangueira do reservatório.
CONEXÃO DA MANGUEIRA
ANEL DE VEDAÇÃO
Instale o pedal do freio na conexão inferior da haste de
acionamento. Instale o pino da conexão e fixe-o com uma
nova cupilha.
PINO DA CONEXÃO
CUPILHA
Instale o cilindro mestre traseiro e aperte os parafuso de
fixação no torque especificado.
TORQUE: 13 N.m (1,3 kg.m)
CILINDRO MESTRE
PARAFUSOS
Instale a conexão da mangueira do reservatório no cilindro
mestre traseiro.
Instale o anel elástico utilizando a ferramenta especial.
a
Ferramenta:
Alicate para anel elástico 07914-SA50001
Certifique-se de que o anel elástico esteja firmemente
assentado na ranhura.
CONEXÃO DA MANGUEIRA
ANEL ELÁSTICO
CR125
NOVO
NOVO
FREIO
FREIO HIDRÁULICO
13-14

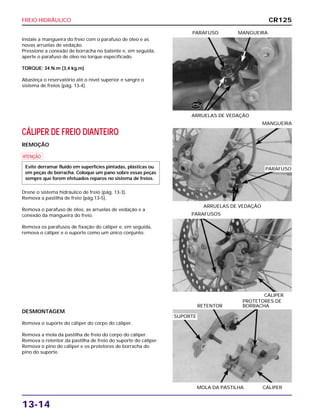

Instale a mangueira do freio com o parafuso de óleo e as
novas arruelas de vedação.
Pressione a conexão de borracha no batente e, em seguida,
aperte o parafuso de óleo no torque especificado.
TORQUE: 34 N.m (3,4 kg.m)
Abasteça o reservatório até o nível superior e sangre o
sistema de freios (pág. 13-4).
ARRUELAS DE VEDAÇÃO
PARAFUSO MANGUEIRA
CÁLIPER
PARAFUSOS
DESMONTAGEM

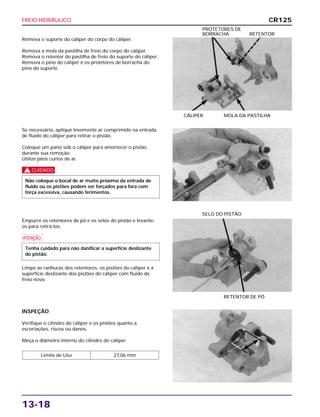

Remova o suporte do cáliper do corpo do cáliper.
Remova a mola da pastilha de freio do corpo do cáliper.
Remova o retentor da pastilha de freio do suporte do cáliper.
Remova o pino do cáliper e os protetores de borracha do
pino do suporte.
MOLA DA PASTILHA CÁLIPER
PROTETORES DE
RETENTOR BORRACHA
CÁLIPER DE FREIO DIANTEIRO
REMOÇÃO
a
Drene o sistema hidráulico de freio (pág. 13-3).
Remova a pastilha de freio (pág.13-5).
Remova o parafuso de óleo, as arruelas de vedação e a
conexão da mangueira do freio.
Remova os parafusos de fixação do cáliper e, em seguida,
remova o cáliper e o suporte como um único conjunto.
Evite derramar fluido em superfícies pintadas, plásticas ou
em peças de borracha. Coloque um pano sobre essas peças
sempre que forem efetuados reparos no sistema de freios.
ARRUELAS DE VEDAÇÃO
MANGUEIRA
CR125
NOVA
PARAFUSO
SUPORTE
FREIO HIDRÁULICO
13-15

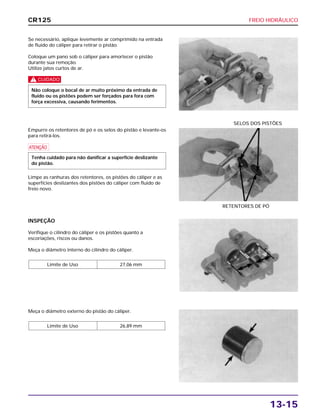

Se necessário, aplique levemente ar comprimido na entrada
de fluido do cáliper para retirar o pistão.
Coloque um pano sob o cáliper para amortecer o pistão
durante sua remoção.
Utilize jatos curtos de ar.
c
Não coloque o bocal de ar muito próximo da entrada de
fluido ou os pistões podem ser forçados para fora com
força excessiva, causando ferimentos.
INSPEÇÃO
Verifique o cilindro do cáliper e os pistões quanto a
escoriações, riscos ou danos.
Meça o diâmetro interno do cilindro do cáliper.
Limite de Uso 27,06 mm

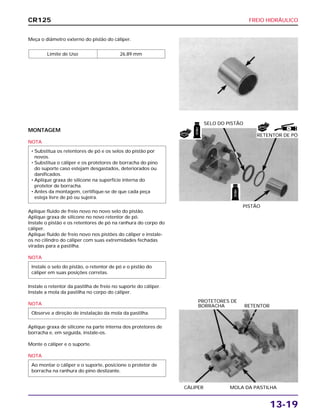

Meça o diâmetro externo do pistão do cáliper.
Limite de Uso 26,89 mm
Empurre os retentores de pó e os selos do pistão e levante-os
para retirá-los.
a
Limpe as ranhuras dos retentores, os pistões do cáliper e as
superfícies deslizantes dos pistões do cáliper com fluido de
freio novo.
Tenha cuidado para não danificar a superfície deslizante
do pistão.
RETENTORES DE PÓ
SELOS DOS PISTÕES
CR125
FREIO HIDRÁULICO
13-16
MONTAGEM
NOTA
Aplique fluido de freio novo nos novos selos dos pistões.
Aplique graxa de silicone nos novos retentores de pó.
Instale o pistão e os retentores de pó na ranhura do corpo do
cáliper.
Aplique fluido de freio novo nos pistões do cáliper e instale-
os nos cilindros do cáliper com suas extremidades fechadas
viradas para a pastilha.
NOTA
Instale o retentor da pastilha de freio no suporte do cáliper.
Instale a mola da pastilha no corpo do cáliper.
NOTA
Aplique graxa de silicone na parte interna dos protetores de
borracha e, em seguida, instale-os.
Monte o cáliper e o suporte.
NOTA
Ao montar o cáliper e o suporte, posicione o protetor de
borracha na ranhura do pino deslizante.
Observe a direção de instalação da mola da pastilha.
Instale os selos dos pistões, os retentores de pó e os
pistões do cáliper em suas posições corretas.
• Substitua os retentores de pó e os selos dos pistões por
novos.
• Substitua o cáliper e os protetores de borracha do pino
do suporte caso estejam desgastados, deteriorados ou
danificados.
• Aplique graxa de silicone na superfície interna do
protetor de borracha.
• Antes da montagem, certifique-se de que cada peça
esteja livre de pó ou sujeira.
RETENTORES DE PÓ
SELOS DOS PISTÕES PISTÕES
MOLA DA PASTILHA CÁLIPER
PROTETORES DE
RETENTOR BORRACHA
INSTALAÇÃO
Instale o conjunto do cáliper/suporte no garfo dianteiro.
Limpe e aplique trava química nas roscas dos parafusos de
fixação do cáliper.
Instale e aperte os parafusos de fixação no torque
especificado.
TORQUE: 30 N.m (3,0 kg.m)
CÁLIPER
PARAFUSOS
CR125
FREIO
FREIO
S
S
NOVO
NOVO
SUPORTE
TRAVA
FREIO HIDRÁULICO
13-17
Instale a conexão da mangueira do freio no corpo do cáliper
com as novas arruelas de vedação e os parafusos de óleo.
Pressione a conexão da mangueira do freio no batente do
cáliper e, em seguida, aperte os parafusos de óleo no torque
especificado.
TORQUE: 34 N.m (3,4 kg.m)
Instale a pastilha de freio (pág. 13-6).
Abasteça e sangre o sistema hidráulico (pág. 13-4).
Instale a cobertura do disco de freio (pág. 11-9).
ARRUELAS DE VEDAÇÃO
MANGUEIRA
PARAFUSO/ARRUELAS MANGUEIRA
DE VEDAÇÃO
PLACA
PROTETORA PARAFUSOS
DESMONTAGEM
Remova os parafusos e a cobertura do disco de freio.
COBERTURA DO DISCO
PARAFUSOS
CÁLIPER DE FREIO TRASEIRO
REMOÇÃO
a
Drene o sistema hidráulico de freio (pág. 13-3).
Remova a pastilha de freio (pág. 13-5).
Remova a roda traseira (Pág.12-4).
Deslize o cáliper de freio para trás e retire-o da guia do braço
oscilante.
Remova os parafusos de óleo, as arruelas de vedação e a
conexão da mangueira do freio.
Remova os parafusos e a placa protetora do cáliper.
Evite derramar fluido em superfícies pintadas, plásticas ou
em peças de borracha. Coloque um pano sobre essas peças
sempre que forem efetuados reparos no sistema de freios.
GUIA
CÁLIPER
CR125
NOVA
PARAFUSO
FREIO HIDRÁULICO
13-18
Remova o suporte do cáliper do corpo do cáliper.
Remova a mola da pastilha de freio do corpo do cáliper.
Remova o retentor do pastilha de freio do suporte do cáliper.
Remova o pino do cáliper e os protetores de borracha do
pino do suporte.
CÁLIPER MOLA DA PASTILHA
PROTETORES DE
BORRACHA RETENTOR
Empurre os retentores de pó e os selos do pistão e levante-
os para retirá-los.
a
Limpe as ranhuras dos retentores, os pistões do cáliper e a
superfície deslizante dos pistões do cáliper com fluido de
freio novo.
Tenha cuidado para não danificar a superfície deslizante
do pistão.
RETENTOR DE PÓ
SELO DO PISTÃO
INSPEÇÃO
Verifique o cilindro do cáliper e os pistões quanto a
escoriações, riscos ou danos.
Meça o diâmetro interno do cilindro do cáliper.
Limite de Uso 27,06 mm
Se necessário, aplique levemente ar comprimido na entrada
de fluido do cáliper para retirar o pistão.
Coloque um pano sob o cáliper para amortecer o pistão
durante sua remoção.
Utilize jatos curtos de ar.
c
Não coloque o bocal de ar muito próximo da entrada de
fluido ou os pistões podem ser forçados para fora com
força excessiva, causando ferimentos.
CR125
FREIO HIDRÁULICO
13-19
Meça o diâmetro externo do pistão do cáliper.
Limite de Uso 26,89 mm
CÁLIPER MOLA DA PASTILHA
PROTETORES DE
BORRACHA RETENTOR
MONTAGEM
NOTA
Aplique fluido de freio novo no novo selo do pistão.
Aplique graxa de silicone no novo retentor de pó.
Instale o pistão e os retentores de pó na ranhura do corpo do
cáliper.
Aplique fluido de freio novo nos pistões do cáliper e instale-
os no cilindro do cáliper com suas extremidades fechadas
viradas para a pastilha.
NOTA
Instale o retentor da pastilha de freio no suporte do cáliper.
Instale a mola da pastilha no corpo do cáliper.
NOTA
Aplique graxa de silicone na parte interna dos protetores de
borracha e, em seguida, instale-os.
Monte o cáliper e o suporte.
NOTA
Ao montar o cáliper e o suporte, posicione o protetor de
borracha na ranhura do pino deslizante.
Observe a direção de instalação da mola da pastilha.
Instale o selo do pistão, o retentor de pó e o pistão do
cáliper em suas posições corretas.
• Substitua os retentores de pó e os selos do pistão por
novos.
• Substitua o cáliper e os protetores de borracha do pino
do suporte caso estejam desgastados, deteriorados ou
danificados.
• Aplique graxa de silicone na superfície interna do
protetor de borracha.
• Antes da montagem, certifique-se de que cada peça
esteja livre de pó ou sujeira.
PISTÃO
SELO DO PISTÃO
CR125
FREIO
FREIO
S
NOVO
NOVO
RETENTOR DE PÓ
FREIO HIDRÁULICO
13-20

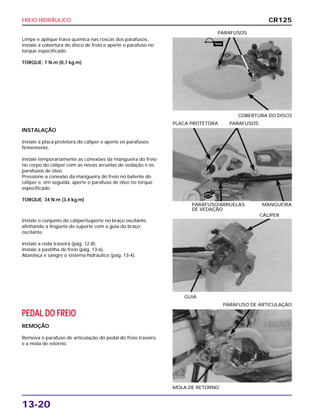

Limpe e aplique trava química nas roscas dos parafusos.
Instale a cobertura do disco de freio e aperte o parafuso no
torque especificado.
TORQUE: 7 N.m (0,7 kg.m)
COBERTURA DO DISCO
PARAFUSOS
Instale o conjunto do cáliper/suporte no braço oscilante,
alinhando a lingüeta do suporte com a guia do braço
oscilante.
Instale a roda traseira (pág. 12-8).
Instale a pastilha de freio (pág. 13-6).
Abasteça e sangre o sistema hidráulico (pág. 13-4).
GUIA
CÁLIPER
PEDAL DO FREIO
REMOÇÃO
Remova o parafuso de articulação do pedal do freio traseiro
e a mola de retorno.
MOLA DE RETORNO
PARAFUSO DE ARTICULAÇÃO
INSTALAÇÃO
Instale a placa protetora do cáliper e aperte os parafusos
firmemente.
Instale temporariamente as conexões da mangueira do freio
no corpo do cáliper com as novas arruelas de vedação e os
parafusos de óleo.
Pressione a conexão da mangueira do freio no batente do
cáliper e, em seguida, aperte o parafuso de óleo no torque
especificado.
TORQUE: 34 N.m (3,4 kg.m)
PARAFUSO/ARRUELAS MANGUEIRA
DE VEDAÇÃO
PLACA PROTETORA PARAFUSOS
CR125
TRAVA
NOVO
FREIO HIDRÁULICO
13-21

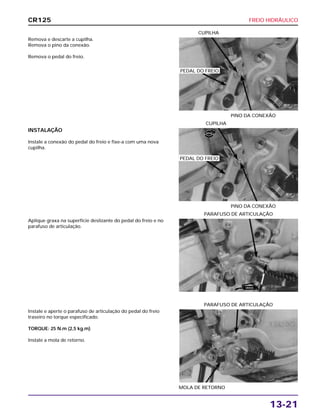

Remova e descarte a cupilha.
Remova o pino da conexão.
Remova o pedal do freio.
PINO DA CONEXÃO
CUPILHA
Aplique graxa na superfície deslizante do pedal do freio e no
parafuso de articulação.
PARAFUSO DE ARTICULAÇÃO
Instale e aperte o parafuso de articulação do pedal do freio
traseiro no torque especificado.
TORQUE: 25 N.m (2,5 kg.m)
Instale a mola de retorno.
MOLA DE RETORNO
PARAFUSO DE ARTICULAÇÃO
INSTALAÇÃO
Instale a conexão do pedal do freio e fixe-a com uma nova
cupilha.
PINO DA CONEXÃO
CUPILHA
CR125
PEDAL DO FREIO
PEDAL DO FREIO
NOVA
GRAXA

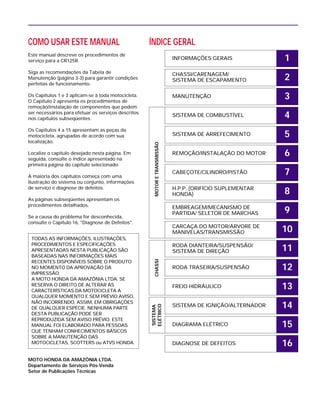

COMO USAR ESTE MANUAL
Este manual descreve os procedimentos de
serviço para a CR125R.
Siga as recomendações da Tabela de
Manutenção (página 3-3) para garantir condições
perfeitas de funcionamento.
Os Capítulos 1 e 3 aplicam-se à toda motocicleta.
O Capítulo 2 apresenta os procedimentos de
remoção/instalação de componentes que podem
ser necessários para efetuar os serviços descritos
nos capítulos subseqüentes.
Os Capítulos 4 a 15 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos começa com uma
ilustração do sistema ou conjunto, informações
de serviço e diagnose de defeitos.
As páginas subseqüentes apresentam os
procedimentos detalhados.
Se a causa do problema for desconhecida,
consulte o Capítulo 16, "Diagnose de Defeitos".
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA. SE
RESERVA O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DA MOTOCICLETA A
QUALQUER MOMENTO E SEM PRÉVIO AVISO,
NÃO INCORRENDO, ASSIM, EM OBRIGAÇÕES
DE QUALQUER ESPÉCIE. NENHUMA PARTE
DESTA PUBLICAÇÃO PODE SER
REPRODUZIDA SEM AVISO PRÉVIO. ESTE
MANUAL FOI ELABORADO PARA PESSOAS
QUE TENHAM CONHECIMENTOS BÁSICOS
SOBRE A MANUTENÇÃO DAS
MOTOCICLETAS, SCOTTERS ou ATVS HONDA.
ÍNDICE GERAL
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE COMBUSTÍVEL
SISTEMA DE ARREFECIMENTO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/CILINDRO/PISTÃO
H.P.P. (ORIFÍCIO SUPLEMENTAR
HONDA)
EMBREAGEM/MECANISMO DE
PARTIDA/ SELETOR DE MARCHAS
CARCAÇA DO MOTOR/ÁRVORE DE
MANIVELAS/TRANSMISSÃO
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
SISTEMA DE IGNIÇÃO/ALTERNADOR
DIAGRAMA ELÉTRICO
DIAGNOSE DE DEFEITOS
SISTEMA
ELÉTRICO
CHASSIMOTORETRANSMISSÃO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Mais conteúdo relacionado

Mais procurados

Manual serviço biz125 ks es 00 x6b-kss-001 arvore-manivelas
Manual serviço biz125 ks es   00 x6b-kss-001 arvore-manivelasManual serviço biz125 ks es   00 x6b-kss-001 arvore-manivelas
Manual serviço biz125 ks es 00 x6b-kss-001 arvore-manivelas
Thiago Huari

010178 cilindro
010178 cilindro010178 cilindro
010178 cilindro
Digossound

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 embreagem
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 embreagemManual de serviço nxr125 bros ks es   00 x6b-ksm-001 embreagem
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 embreagem
Thiago Huari

Manual de serviço cr125 99 sistalim
Manual de serviço cr125 99 sistalimManual de serviço cr125 99 sistalim
Manual de serviço cr125 99 sistalim
Thiago Huari

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro
Thiago Huari

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manivela
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) manivelaManual de serviço cg125 titan  ks es kse cg125 cargo (2002) manivela
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manivela
Thiago Huari

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 alimenta
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 alimentaManual de serviço nxr125 bros ks es   00 x6b-ksm-001 alimenta
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 alimenta
Thiago Huari

Manaul de serviço ms cbx250 (2001) cilindro
Manaul de serviço ms cbx250 (2001) cilindroManaul de serviço ms cbx250 (2001) cilindro
Manaul de serviço ms cbx250 (2001) cilindro
Thiago Huari

Manual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindroManual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindro
Thiago Huari

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao
Thiago Huari

Manual serviço 125 ml83 manivela
Manual serviço 125 ml83 manivelaManual serviço 125 ml83 manivela
Manual serviço 125 ml83 manivela
Thiago Huari

Manual de serviço cb600 f hornet manutencao
Manual de serviço cb600 f hornet manutencaoManual de serviço cb600 f hornet manutencao
Manual de serviço cb600 f hornet manutencao
Thiago Huari

Manual de serviço cr125 00 informac
Manual de serviço cr125 00 informacManual de serviço cr125 00 informac
Manual de serviço cr125 00 informac
Thiago Huari

Manual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagemManual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagem
Thiago Huari

Manual de serviço cr125 99 motor
Manual de serviço cr125 99 motorManual de serviço cr125 99 motor
Manual de serviço cr125 99 motor
Thiago Huari

Manual de serviço cb450 cilindro
Manual de serviço cb450 cilindroManual de serviço cb450 cilindro
Manual de serviço cb450 cilindro
Thiago Huari

Manual de serviço xl125 s (1984) ms437841pinformac
Manual de serviço xl125 s (1984)   ms437841pinformacManual de serviço xl125 s (1984)   ms437841pinformac
Manual de serviço xl125 s (1984) ms437841pinformac
Thiago Huari

Manual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecoteManual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecote
Thiago Huari

Manual de serviço cb450 cabecote
Manual de serviço cb450 cabecoteManual de serviço cb450 cabecote
Manual de serviço cb450 cabecote
Thiago Huari

Manual de serviço cr250 99 rodatras
Manual de serviço cr250 99 rodatrasManual de serviço cr250 99 rodatras
Manual de serviço cr250 99 rodatras
Thiago Huari


Mais procurados (20)

Manual serviço biz125 ks es 00 x6b-kss-001 arvore-manivelas
Manual serviço biz125 ks es   00 x6b-kss-001 arvore-manivelasManual serviço biz125 ks es   00 x6b-kss-001 arvore-manivelas
Manual serviço biz125 ks es 00 x6b-kss-001 arvore-manivelas

010178 cilindro
010178 cilindro010178 cilindro
010178 cilindro

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 embreagem
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 embreagemManual de serviço nxr125 bros ks es   00 x6b-ksm-001 embreagem
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 embreagem

Manual de serviço cr125 99 sistalim
Manual de serviço cr125 99 sistalimManual de serviço cr125 99 sistalim
Manual de serviço cr125 99 sistalim

Manual de serviço xr250 cilindro
Manual de serviço xr250 cilindroManual de serviço xr250 cilindro
Manual de serviço xr250 cilindro

Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manivela
Manual de serviço cg125 titan  ks es kse cg125 cargo (2002) manivelaManual de serviço cg125 titan  ks es kse cg125 cargo (2002) manivela
Manual de serviço cg125 titan ks es kse cg125 cargo (2002) manivela

Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 alimenta
Manual de serviço nxr125 bros ks es   00 x6b-ksm-001 alimentaManual de serviço nxr125 bros ks es   00 x6b-ksm-001 alimenta
Manual de serviço nxr125 bros ks es 00 x6b-ksm-001 alimenta

Manaul de serviço ms cbx250 (2001) cilindro
Manaul de serviço ms cbx250 (2001) cilindroManaul de serviço ms cbx250 (2001) cilindro
Manaul de serviço ms cbx250 (2001) cilindro

Manual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindroManual de serviço cg125 titan ks es cg125 cargo cilindro
Manual de serviço cg125 titan ks es cg125 cargo cilindro

Manual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacaoManual de serviço xr250 alimentacao
Manual de serviço xr250 alimentacao

Manual serviço 125 ml83 manivela
Manual serviço 125 ml83 manivelaManual serviço 125 ml83 manivela
Manual serviço 125 ml83 manivela

Manual de serviço cb600 f hornet manutencao
Manual de serviço cb600 f hornet manutencaoManual de serviço cb600 f hornet manutencao
Manual de serviço cb600 f hornet manutencao

Manual de serviço cr125 00 informac
Manual de serviço cr125 00 informacManual de serviço cr125 00 informac
Manual de serviço cr125 00 informac

Manual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagemManual de serviço cg150 titan ks es esd embreagem
Manual de serviço cg150 titan ks es esd embreagem

Manual de serviço cr125 99 motor
Manual de serviço cr125 99 motorManual de serviço cr125 99 motor
Manual de serviço cr125 99 motor

Manual de serviço cb450 cilindro
Manual de serviço cb450 cilindroManual de serviço cb450 cilindro
Manual de serviço cb450 cilindro

Manual de serviço xl125 s (1984) ms437841pinformac
Manual de serviço xl125 s (1984)   ms437841pinformacManual de serviço xl125 s (1984)   ms437841pinformac
Manual de serviço xl125 s (1984) ms437841pinformac

Manual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecoteManual de serviço cb600 f hornet cabecote
Manual de serviço cb600 f hornet cabecote

Manual de serviço cb450 cabecote
Manual de serviço cb450 cabecoteManual de serviço cb450 cabecote
Manual de serviço cb450 cabecote

Manual de serviço cr250 99 rodatras
Manual de serviço cr250 99 rodatrasManual de serviço cr250 99 rodatras
Manual de serviço cr250 99 rodatras


Semelhante a Manual de serviço cr125 99 freiohid

Manual de serviço cr125 00 freio
Manual de serviço cr125 00 freioManual de serviço cr125 00 freio
Manual de serviço cr125 00 freio
Thiago Huari

Manaul de serviço cbr600 f(2) (1998~2000) freio
Manaul de serviço cbr600 f(2) (1998~2000) freioManaul de serviço cbr600 f(2) (1998~2000) freio
Manaul de serviço cbr600 f(2) (1998~2000) freio
Thiago Huari

010178 freio hid
010178 freio hid010178 freio hid
010178 freio hid
Digossound

Manual de serviço nx 4 falc freiohid
Manual de serviço nx 4 falc freiohidManual de serviço nx 4 falc freiohid
Manual de serviço nx 4 falc freiohid
Thiago Huari

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohid
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohidManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohid
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohid
Thiago Huari

Manual de serviço cr250 00 freio
Manual de serviço cr250 00 freioManual de serviço cr250 00 freio
Manual de serviço cr250 00 freio
Thiago Huari

Manual de serviço cr250 99 freiohid
Manual de serviço cr250 99 freiohidManual de serviço cr250 99 freiohid
Manual de serviço cr250 99 freiohid
Thiago Huari

Manaul de serviço cbr900 rr fireblade (~1999) freio
Manaul de serviço cbr900 rr fireblade (~1999) freioManaul de serviço cbr900 rr fireblade (~1999) freio
Manaul de serviço cbr900 rr fireblade (~1999) freio
Thiago Huari

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico
Thiago Huari

Manaul de serviço cbr600 f(3) (2001~) freio
Manaul de serviço cbr600 f(3) (2001~) freioManaul de serviço cbr600 f(3) (2001~) freio
Manaul de serviço cbr600 f(3) (2001~) freio
Thiago Huari

Manual de serviço cb600 f hornet freio hidraulico
Manual de serviço cb600 f hornet freio hidraulicoManual de serviço cb600 f hornet freio hidraulico
Manual de serviço cb600 f hornet freio hidraulico
Thiago Huari

Manual de serviço vt600 c 00x6b-mz8-601 freiohid
Manual de serviço vt600 c   00x6b-mz8-601 freiohidManual de serviço vt600 c   00x6b-mz8-601 freiohid
Manual de serviço vt600 c 00x6b-mz8-601 freiohid
Thiago Huari

Manual de serviço vt600 c freiohid
Manual de serviço vt600 c freiohidManual de serviço vt600 c freiohid
Manual de serviço vt600 c freiohid
Thiago Huari

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulico
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulicoManaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulico
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulico
Thiago Huari

Manual de serviço cbx750 f freio
Manual de serviço cbx750 f freioManual de serviço cbx750 f freio
Manual de serviço cbx750 f freio
Thiago Huari

Manual de serviço cbx750 f (1990) freio
Manual de serviço cbx750 f (1990) freioManual de serviço cbx750 f (1990) freio
Manual de serviço cbx750 f (1990) freio
Thiago Huari

Manual de serviço nx150 freiohid
Manual de serviço nx150 freiohidManual de serviço nx150 freiohid
Manual de serviço nx150 freiohid
Thiago Huari

Manual de serviço nx150 (1989) mskw8891 p freiohid
Manual de serviço nx150 (1989)   mskw8891 p freiohidManual de serviço nx150 (1989)   mskw8891 p freiohid
Manual de serviço nx150 (1989) mskw8891 p freiohid
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p freiohid
Manual de serviço xr200 r nx200 cbx200s   mskbb931p freiohidManual de serviço xr200 r nx200 cbx200s   mskbb931p freiohid
Manual de serviço xr200 r nx200 cbx200s mskbb931p freiohid
Thiago Huari

Manual de serviço nx200 xr freiohid
Manual de serviço nx200 xr freiohidManual de serviço nx200 xr freiohid
Manual de serviço nx200 xr freiohid
Thiago Huari


Semelhante a Manual de serviço cr125 99 freiohid (20)

Manual de serviço cr125 00 freio
Manual de serviço cr125 00 freioManual de serviço cr125 00 freio
Manual de serviço cr125 00 freio

Manaul de serviço cbr600 f(2) (1998~2000) freio
Manaul de serviço cbr600 f(2) (1998~2000) freioManaul de serviço cbr600 f(2) (1998~2000) freio
Manaul de serviço cbr600 f(2) (1998~2000) freio

010178 freio hid
010178 freio hid010178 freio hid
010178 freio hid

Manual de serviço nx 4 falc freiohid
Manual de serviço nx 4 falc freiohidManual de serviço nx 4 falc freiohid
Manual de serviço nx 4 falc freiohid

Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohid
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohidManual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohid
Manual de serviço ms nx 4 falcon - 00 x6b-mcg-002 freiohid

Manual de serviço cr250 00 freio
Manual de serviço cr250 00 freioManual de serviço cr250 00 freio
Manual de serviço cr250 00 freio

Manual de serviço cr250 99 freiohid
Manual de serviço cr250 99 freiohidManual de serviço cr250 99 freiohid
Manual de serviço cr250 99 freiohid

Manaul de serviço cbr900 rr fireblade (~1999) freio
Manaul de serviço cbr900 rr fireblade (~1999) freioManaul de serviço cbr900 rr fireblade (~1999) freio
Manaul de serviço cbr900 rr fireblade (~1999) freio

Manual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulicoManual de serviço xr250 freio hidraulico
Manual de serviço xr250 freio hidraulico

Manaul de serviço cbr600 f(3) (2001~) freio
Manaul de serviço cbr600 f(3) (2001~) freioManaul de serviço cbr600 f(3) (2001~) freio
Manaul de serviço cbr600 f(3) (2001~) freio

Manual de serviço cb600 f hornet freio hidraulico
Manual de serviço cb600 f hornet freio hidraulicoManual de serviço cb600 f hornet freio hidraulico
Manual de serviço cb600 f hornet freio hidraulico

Manual de serviço vt600 c 00x6b-mz8-601 freiohid
Manual de serviço vt600 c   00x6b-mz8-601 freiohidManual de serviço vt600 c   00x6b-mz8-601 freiohid
Manual de serviço vt600 c 00x6b-mz8-601 freiohid

Manual de serviço vt600 c freiohid
Manual de serviço vt600 c freiohidManual de serviço vt600 c freiohid
Manual de serviço vt600 c freiohid

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulico
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulicoManaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulico
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) freio_hidraulico

Manual de serviço cbx750 f freio
Manual de serviço cbx750 f freioManual de serviço cbx750 f freio
Manual de serviço cbx750 f freio

Manual de serviço cbx750 f (1990) freio
Manual de serviço cbx750 f (1990) freioManual de serviço cbx750 f (1990) freio
Manual de serviço cbx750 f (1990) freio

Manual de serviço nx150 freiohid
Manual de serviço nx150 freiohidManual de serviço nx150 freiohid
Manual de serviço nx150 freiohid

Manual de serviço nx150 (1989) mskw8891 p freiohid
Manual de serviço nx150 (1989)   mskw8891 p freiohidManual de serviço nx150 (1989)   mskw8891 p freiohid
Manual de serviço nx150 (1989) mskw8891 p freiohid

Manual de serviço xr200 r nx200 cbx200s mskbb931p freiohid
Manual de serviço xr200 r nx200 cbx200s   mskbb931p freiohidManual de serviço xr200 r nx200 cbx200s   mskbb931p freiohid
Manual de serviço xr200 r nx200 cbx200s mskbb931p freiohid

Manual de serviço nx200 xr freiohid
Manual de serviço nx200 xr freiohidManual de serviço nx200 xr freiohid
Manual de serviço nx200 xr freiohid


Mais de Thiago Huari

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Thiago Huari

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind
Thiago Huari

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao
Thiago Huari

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd
Thiago Huari

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao
Thiago Huari

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice
Thiago Huari

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao
Thiago Huari

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem
Thiago Huari

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama
Thiago Huari

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa
Thiago Huari

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi
Thiago Huari

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa
Thiago Huari

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria
Thiago Huari

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemenManual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3
Thiago Huari

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras2Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras2
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras2
Thiago Huari


Mais de Thiago Huari (20)

Manual de serviço xr250 defeitos
Manual de serviço xr250 defeitosManual de serviço xr250 defeitos
Manual de serviço xr250 defeitos

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodadianManual de serviço xr200 r nx200 cbx200s   mskbb931p rodadian
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodadian

Manual de serviço xr200 r nx200 cbx200s mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s   mskbb931p indiceManual de serviço xr200 r nx200 cbx200s   mskbb931p indice
Manual de serviço xr200 r nx200 cbx200s mskbb931p indice

Manual de serviço xr250 luzes ind
Manual de serviço xr250 luzes indManual de serviço xr250 luzes ind
Manual de serviço xr250 luzes ind

Manual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacaoManual de serviço xr250 lubrificacao
Manual de serviço xr250 lubrificacao

Manual de serviço xr250 introd
Manual de serviço xr250 introdManual de serviço xr250 introd
Manual de serviço xr250 introd

Manual de serviço xr250 informacao
Manual de serviço xr250 informacaoManual de serviço xr250 informacao
Manual de serviço xr250 informacao

Manual de serviço xr250 indice
Manual de serviço xr250 indiceManual de serviço xr250 indice
Manual de serviço xr250 indice

Manual de serviço xr250 ignicao
Manual de serviço xr250 ignicaoManual de serviço xr250 ignicao
Manual de serviço xr250 ignicao

Manual de serviço xr250 embreagem
Manual de serviço xr250 embreagemManual de serviço xr250 embreagem
Manual de serviço xr250 embreagem

Manual de serviço xr250 diagrama
Manual de serviço xr250 diagramaManual de serviço xr250 diagrama
Manual de serviço xr250 diagrama

Manual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapaManual de serviço xr250 ctracapa
Manual de serviço xr250 ctracapa

Manual de serviço xr250 chassi
Manual de serviço xr250 chassiManual de serviço xr250 chassi
Manual de serviço xr250 chassi

Manual de serviço xr250 capa
Manual de serviço xr250 capaManual de serviço xr250 capa
Manual de serviço xr250 capa

Manual de serviço xr250 bateria
Manual de serviço xr250 bateriaManual de serviço xr250 bateria
Manual de serviço xr250 bateria

Manual de serviço xr250 alternador
Manual de serviço xr250 alternadorManual de serviço xr250 alternador
Manual de serviço xr250 alternador

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen2
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen2

Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s   mskbb931p suplemenManual de serviço xr200 r nx200 cbx200s   mskbb931p suplemen
Manual de serviço xr200 r nx200 cbx200s mskbb931p suplemen

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras3
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras3

Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras2
Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras2Manual de serviço xr200 r nx200 cbx200s   mskbb931p rodatras2
Manual de serviço xr200 r nx200 cbx200s mskbb931p rodatras2


Manual de serviço cr125 99 freiohid

  • 1. 13. FREIO HIDRÁULICO INFORMAÇÕES DE SERVIÇO 13-1 DIAGNOSE DE DEFEITOS 13-2 TROCA DO FLUIDO DE FREIO/ SANGRIA DE AR 13-3 DISCO/PASTILHA DE FREIO 13-5 CILINDRO MESTRE DIANTEIRO 13-7 CILINDRO MESTRE TRASEIRO 13-10 CÁLIPER DE FREIO DIANTEIRO 13-14 CÁLIPER DE FREIO TRASEIRO 13-17 PEDAL DO FREIO 13-20 INFORMAÇÕES DE SERVIÇO GERAL Mantenha as pastilhas e discos de freio livres de graxa. c • Nunca permita que agentes contaminantes (como água, sujeira, etc.) penetrem no reservatório. • O sistema deve ser sangrado depois que o sistema hidráulico for aberto ou se o freio estiver esponjoso. • Use sempre fluido de freio DOT 4 novo, retirado de um recipiente fechado. Não misture tipos diferentes de fluidos, pois eles podem não ser compatíveis. a • Verifique sempre o funcionamento dos freios antes de dirigir a motocicleta. O fluido de freio danifica severamente as lentes dos instrumentos e as superfícies pintadas. O fluido também é prejudicial para algumas peças de borracha. Tenha sempre muito cuidado quando remover a tampa do reservatório; certifique-se primeiro de que o reservatório dianteiro esteja na posição horizontal. Discos ou pastilhas de freio contaminados reduzem o desempenho de frenagem. Descarte as pastilhas contaminadas e limpe o disco de freio com um agente desengraxante de freio de alta qualidade. 13-1 CR125 13 ESPECIFICAÇÕES Unidade: mm Item Padrão Limite de Uso Dianteiro Fluido de freio DOT 4 — Indicador de desgaste da pastilha de freio — 1,0 Espessura do disco de freio 3,0 2,5 Empenamento do disco de freio — 0,15 Diâmetro interno do cilindro mestre 11,000 – 11,043 11,05 Diâmetro externo do pistão do cilindro mestre 10,957 – 10,984 10,84 Diâmetro interno do cilindro do cáliper 27,000 – 27,050 27,06 Diâmetro externo do pistão do cáliper 26,900 – 26,950 26,89
  • 2. 13-0 FREIO HIDRÁULICO CR125 2,0 N.m (0,2 kg.m) 6 N.m (0,6 kg.m) 6 N.m (0,6 kg.m) 6 N.m (0,6 kg.m) 6 N.m (0,6 kg.m) 10 N.m (1,0 kg.m) 34 N.m (3,4 kg.m) 34 N.m (3,4 kg.m) 34 N.m (3,4 kg.m) 34 N.m (3,4 kg.m) 30 N.m (3,0 kg.m) 3 N.m (0,3 kg.m) 3 N.m (0,3 kg.m) 7 N.m (0,7 kg.m) 6 N.m (0,6 kg.m) 18 N.m (1,8 kg.m) 18 N.m (1,8 kg.m) 13 N.m (1,3 kg.m) 26 N.m (2,6 kg.m) 18 N.m (1,8 kg.m)
  • 3. FREIO HIDRÁULICO 13-2 DIAGNOSE DE DEFEITOS Alavanca/pedal do freio muito macio ou esponjoso • Ar no sistema hidráulico • Vazamento no sistema hidráulico • Pastilha/disco de freio contaminado • Selo do pistão do cáliper desgastado • Retentores do pistão do cilindro mestre desgastados • Pastilha/disco de freio desgastados • Cáliper contaminado • Cáliper não desliza corretamente • Baixo nível de fluido de freio • Passagens de fluido obstruídas • Disco de freio deformado/empenado • Pistão do cáliper engripado/desgastado • Pistão do cilindro mestre engripado/desgastado • Cilindro mestre contaminado • Alavanca/pedal do freio empenado Alavanca/pedal do freio muito duro • Sistema de freio obstruído • Pistão do cáliper engripado/desgastado • O cáliper não desliza corretamente • Passagens de fluido obstruídas • Selo do pistão do cáliper desgastado • Pistão do cilindro mestre engripado/desgastado • Alavanca/pedal do freio empenado Freio arrastando • Pastilha/disco de freio contaminados • Rodas desalinhadas • Conexão da mangueira do freio obstruída • Disco de freio deformado/empenado • O cáliper não desliza corretamente • Sistema hidráulico de freio obstruído • Pistão do cáliper engripado/desgastado • Orifício do cilindro mestre obstruído VALORES DE TORQUE Parafuso de óleo da mangueira do freio 34 N.m (3,4 kg.m) Porca/parafuso de articulação da alavanca do freio 6 N.m (0,6 kg.m) Contraporca do ajustador da alavanca do freio 6 N.m (0,6 kg.m) Parafuso da tampa do reservatório do cilindro mestre dianteiro 2,0 N.m (0,2 kg.m) Parafuso do suporte do cilindro mestre dianteiro 10 N.m (1,0 kg.m) Parafuso de fixação do cáliper dianteiro 30 N.m (3,0 kg.m) Aplique trava química na rosca Válvula de sangria do cáliper 6 N.m (0,6 kg.m) Parafuso de fixação do protetor do disco de freio traseiro 7 N.m (0,7 kg.m) Parafuso de fixação do cilindro mestre traseiro 13 N.m (1,3 kg.m) Parafuso do pino do cáliper dianteiro 23 N.m (2,3 kg.m) Aplique trava química na rosca Pino da pastilha do cáliper de freio 18 N.m (1,8 kg.m) Bujão do pino da pastilha do cáliper de freio 3 N.m (0,3 kg.m) Parafuso do pino do cáliper traseiro 27 N.m (2,7 kg.m) Parafuso do pino do suporte do cáliper traseiro 13 N.m (1,3 kg.m) Aplique trava química na rosca Parafuso de articulação do pedal do freio 26 N.m (2,6 kg.m) Porca de união do cilindro mestre traseiro 18 N.m (1,8 kg.m) FERRAMENTA Alicate para anel elástico 07914-SA50001 CR125 Unidade: mm Item Padrão Limite de Uso Traseiro Fluido de freio DOT 4 — Indicador de desgaste da pastilha de freio — 1,0 Espessura do disco de freio 4,0 3,5 Empenamento do disco de freio — 0,15 Diâmetro interno do cilindro mestre 12,700 – 12,743 12,76 Diâmetro externo do pistão do cilindro mestre 12,657 – 12,684 12,64 Diâmetro interno do cilindro do cáliper 27,000 – 27,050 27,06 Diâmetro externo do pistão do cáliper 26,935 – 26,968 26,89
  • 4. FREIO HIDRÁULICO 13-3 TROCA DO FLUIDO DE FREIO/ SANGRIA DE AR c a NOTA DRENAGEM DO FLUIDO DE FREIO Antes de remover a tampa do reservatório, verifique se o cilindro mestre está paralelo ao solo. DIANTEIRO: Remova os parafusos, a tampa do reservatório e o diafragma. TRASEIRO: Remova o parafuso e movimente o reservatório para a frente. Remova a tampa do reservatório, a placa de fixação e o diafragma. • O sistema deve ser sangrado depois que o sistema hidráulico for aberto ou se o freio estiver esponjoso. • Ao utilizar um sangrador disponível comercialmente, siga as instruções de operação do fabricante. • Não deixe que materiais estranhos penetrem no sistema ao abastecer o reservatório. • Evite derramar fluido em superfícies pintadas, plásticas ou em peças de borracha. Coloque um pano sobre essas peças sempre que forem efetuados reparos no sistema de freio. Discos ou pastilhas de freio contaminados reduzem o desempenho de frenagem. Descarte as pastilhas contaminadas e limpe o disco de freio com um agente desengraxante de freio de alta qualidade. CILINDRO MESTRE PARAFUSO TAMPA/PLACA/DIAFRAGMA NÍVEL SUPERIOR Conecte uma mangueira na válvula de sangria. Solte a válvula de sangria e acione a alavanca ou pedal do freio várias vezes. Pare de acionar a alavanca ou o pedal quando não houver mais fluido através da válvula de sangria. VÁLVULA DE SANGRIA TAMPA/DIAFRAGMA PARAFUSOS CR125 NÍVEL SUPERIOR
  • 5. FREIO HIDRÁULICO 13-4 ADIÇÃO DO FLUIDO DE FREIO/SANGRIA DE AR a Abasteça o cilindro mestre com fluido de freio DOT 4 até o nível superior. Conecte o Sangrador do freio Mityvac nº 6860 ou equivalente na válvula de sangria. NOTA Bombeie o sangrador do freio e solte a válvula de sangria. Adicione fluido de freio quando o nível no cilindro mestre estiver baixo a fim de evitar a penetração de ar no sistema. Repita os procedimentos acima até que não haja mais bolhas de ar na mangueira plástica. NOTA Caso um sangrador não esteja disponível, siga os procedimentos a seguir. Aplique pressão no sistema acionando a alavanca várias vezes até que não haja mais bolhas de ar no fluido sendo drenado do orifício pequeno do reservatório e até sentir resistência na alavanca. 1. Acione a alavanca ou o pedal do freio várias vezes e, em seguida, acione totalmente o pedal ou a alavanca do freio e abra a válvula de sangria 1/2 volta. Espere alguns segundos e feche a válvula. NOTA 2. Solte lentamente a alavanca ou o pedal do freio depois de fechar a válvula. 3. Repita as etapas 1 e 2 até que não haja mais bolhas de ar na mangueira de sangria. Após sangrar completamente o ar, aperte as válvulas de sangria no torque especificado. TORQUE: 6 N.m (0,6 kg.m) Não solte a alavanca ou o pedal do freio até que a válvula de sangria tenha sido fechada. Se houver penetração de ar no sangrador através da rosca da válvula de sangria, vede a rosca com fita teflon. • Inspecione constantemente o nível de fluido enquanto sangra os freios para evitar a penetração de ar no sistema. • Quando utilizar um dispositivo de sangria, siga as instruções do fabricante. Não misture tipos diferentes de fluidos, pois eles podem não ser compatíveis. NÍVEL SUPERIOR VÁLVULA DE SANGRIA VÁLVULA DE SANGRIA CR125
  • 6. FREIO HIDRÁULICO 13-5 Abasteça o reservatório do ressalto fundido com fluido de freio DOT 4 até o nível superior. NÍVEL SUPERIOR DISCO/PASTILHAS DE FREIO SUBSTITUIÇÃO DAS PASTILHAS DE FREIO c NOTA Remova a cobertura do disco de freio (pág. 11-4). Pressione completamente os pistões do cáliper para permitir a instalação das novas pastilhas. NOTA Remova o bujão do pino da pastilha e solte o pino Verifique o nível do fluido de freio no reservatório do cilindro mestre do freio, pois esta operação pode fazer com que o nível de fluido suba. Substitua sempre as pastilhas em pares para que a pressão do disco seja uniforme. Discos ou pastilhas de freio contaminados reduzem o desempenho de frenagem. Descarte as pastilhas contaminadas e limpe o disco de freio com um agente desengraxante de freio de alta qualidade. BUJÃO DO PINO DA PASTILHA DIANTEIRO: Instale o diafragma e a tampa do reservatório. Aperte os parafusos da tampa do reservatório no torque especificado. TORQUE: 2 N.m (0,2 kg.m) TRASEIRO: Instale o diafragma, a placa de fixação e a tampa do reservatório. Instale o reservatório e aperte o parafuso. TAMPA/DIAFRAGMA PARAFUSO PARAFUSOS TAMPA/PLACA/DIAFRAGMA CR125
  • 7. FREIO HIDRÁULICO 13-6 Remova o pino da pastilha e as pastilhas de freio. PINO DA PASTILHA PASTILHAS DE FREIO Pressione as pastilhas de freio contra a mola da pastilha e, em seguida, instale o bujão do pino da pastilha. Aperte o pino da pastilha no torque especificado. TORQUE: 18 N.m (1,8 kg.m) PINO DA PASTILHA Instale e aperte o bujão do pino da pastilha. TORQUE: 3 N.m (0,3 kg.m) BUJÃO DO PINO DA PASTILHA Instale firmemente as novas pastilhas de freio no retentor da pastilha. PASTILHAS DE FREIO CR125
  • 8. FREIO HIDRÁULICO 13-7 INSPEÇÃO DO DISCO DE FREIO Remova a cobertura do disco de freio (pág. 11-4). Inspecione visualmente o disco de freio quanto a danos ou trincas. Meça a espessura do disco de freio com um micrômetro. Substitua o disco de freio se a menor medição estiver abaixo do limite de uso. Limite de Uso Dianteiro 2,5 mm Traseiro 3,5 mm CILINDRO MESTRE DIANTEIRO REMOÇÃO a NOTA Drene o sistema hidráulico de freio (pág. 13-3). Remova o parafuso de óleo da mangueira do freio, as arruelas de vedação e a conexão da mangueira do freio. Remova os parafusos do suporte do cilindro mestre e remova o conjunto do cilindro mestre. Ao remover o parafuso da mangueira do freio, tampe a extremidade da mangueira para evitar contaminação. Fixe a mangueira para evitar vazamento de fluido. Evite derramar fluido de freio em superfícies pintadas, plásticas ou em peças de borracha. Coloque um pano sobre essas peças sempre que efetuar serviços no sistema de freios. MANGUEIRA DO FREIO PARAFUSO ARRUELAS DE VEDAÇÃO SUPORTE PARAFUSOS CILINDRO MESTRE Meça o empenamento do disco de freio com um relógio comparador. Verifique os rolamentos da roda quanto a folga excessiva se o empenamento exceder o limite de uso. Substitua o disco de freio se o rolamentos estiverem normais. Limite de Uso 0,15 mm CR125
  • 9. FREIO HIDRÁULICO 13-8 DESMONTAGEM Remova o protetor de pó. Remova o parafuso/porca de articulação e o conjunto da alavanca do freio. ALAVANCA PROTETOR DE PÓ PARAFUSO/PORCA Remova o pistão do cilindro mestre e a mola. Limpe a parte interna do cilindro e do reservatório com fluido de freio. INSPEÇÃO Inspecione o protetor de borracha do pistão e os retentores primário e secundário quanto a fadiga ou danos. Verifique o cilindro mestre e o pistão quanto a riscos anormais. ARRUELA MOLA Meça o diâmetro interno do cilindro mestre. Limite de Uso 11,05 mm Remova o protetor de borracha. Remova o anel elástico do corpo do cilindro mestre utilizando a ferramenta especial, conforme mostrado. Ferramenta: Alicate para anel elástico 07914-SA50001 ALICATE PARA ANEL ELÁSTICO PROTETOR DE ANEL ELÁSTICO BORRACHA CR125 PISTÃO
  • 10. FREIO HIDRÁULICO 13-9 Meça o diâmetro externo do pistão do cilindro mestre. Limite de Uso 10,84 mm ALICATE PARA ANEL ELÁSTICO PROTETOR DE ANEL ELÁSTICO BORRACHA ALAVANCA PROTETOR DE PÓ PARAFUSO/PORCA MONTAGEM a Lubrifique todas as peças com fluido de freio novo antes de montá-las. Sature o pistão com fluido de freio. Instale a mola no pistão. Instale o conjunto do pistão no cilindro mestre. a Instale o anel elástico utilizando a ferramenta especial. a Ferramenta: Alicate para anel elástico 07914-SA50001 Aplique graxa de silicone na parte interna do protetor de borracha. Instale o protetor de borracha. Instale a alavanca do freio. Instale e aperte o parafuso de articulação no torque especificado. TORQUE: 6 N.m (0,6 kg.m) Aperte a porca de articulação no torque especificado. TORQUE: 6 N.m (0,6 kg.m) Instale o protetor de pó. Certifique-se de que o anel elástico esteja firmemente assentado na ranhura. Ao instalar os retentores, não deixe que os lábios fiquem virados para fora. Mantenha o pistão, os retentores, a mola, o anel elástico e o protetor de borracha como um único conjunto; não substitua as peças individualmente. ARRUELA MOLA CR125 PISTÃO FREIO
  • 11. FREIO HIDRÁULICO 13-10 INSTALAÇÃO Posicione o conjunto do cilindro mestre no guidão. Alinhe a extremidade do cilindro mestre com a marca gravada no guidão. Instale o suporte do cilindro mestre com a marca “UP” virada para cima. Aperte primeiro o parafuso superior e, em seguida, o parafuso inferior. TORQUE: 10 N.m (1,0 kg.m) MARCA “UP” PARAFUSOS MARCA GRAVADA CILINDRO MESTRE TRASEIRO REMOÇÃO a NOTA Drene o sistema hidráulico de freio (pág. 13-3). Remova o parafuso de óleo da mangueira do freio, as arruelas de vedação e a mangueira do freio. Remova os parafusos de fixação do cilindro mestre traseiro. Ao remover o parafuso da mangueira do freio, tampe a extremidade da mangueira para evitar contaminação. Fixe a mangueira para evitar vazamento de fluido. Evite derramar fluido em superfícies pintadas, plásticas ou em peças de borracha. Coloque um pano sobre essas peças sempre que forem efetuados reparos no sistema de freios. ARRUELAS DE VEDAÇÃO PARAFUSO CILINDRO MESTRE PARAFUSOS Alinhe a conexão da mangueira do freio entre os batentes. Instale a conexão da mangueira do freio com o parafuso de óleo e as novas arruelas de vedação. Aperte o parafuso de óleo no torque especificado. TORQUE: 34 N.m (3,4 kg.m) Abasteça o reservatório até o nível superior e sangre o sistema de freios (pág. 13-4). MANGUEIRA DO FREIO PARAFUSO ARRUELAS DE VEDAÇÃO CR125 MANGUEIRA NOVA
  • 12. FREIO HIDRÁULICO 13-11 Remova o parafuso de articulação do pedal do freio (pág. 13- 20). Remova a cupilha e o pino da conexão. Remova o anel elástico e desconecte a conexão da mangueira do reservatório do cilindro mestre. Ferramenta: Alicate para anel elástico 07914-SA50001 PINO DA CONEXÃO ANEL ELÁSTICO CONEXÃO DA CUPILHA MANGUEIRA Remova a haste de acionamento, o pistão do cilindro mestre e a mola. Limpe a parte interna do cilindro com fluido de freio. INSPEÇÃO Verifique o protetor de borracha do pistão e os retentores primário e secundário quanto a fadiga ou danos. Verifique o cilindro mestre e o pistão quanto a riscos anormais. HASTE DE ACIONAMENTO MOLA PISTÃO Meça o diâmetro interno do cilindro mestre. Limite de Uso 12,76 mm DESMONTAGEM Remova o protetor de borracha. Remova o anel elástico do corpo do cilindro mestre utilizando a ferramenta especial, conforme mostrado. Ferramenta: Alicate para anel elástico 07914-SA50001 ALICATE PARA ANEL ELÁSTICO PROTETOR ANEL DE BORRACHA ELÁSTICO CR125
  • 13. FREIO HIDRÁULICO 13-12 Meça o diâmetro externo do pistão do cilindro mestre. Limite de Uso 12,64 mm ALICATE PARA ANEL ELÁSTICO ANEL ELÁSTICO PROTETOR DE BORRACHA MONTAGEM a Lubrifique todas as peças com fluido de freio novo antes de montá-las. Sature o pistão com fluido de freio. Instale a mola no pistão. Instale o conjunto do pistão. Aplique graxa na superfície de contato do pistão com a haste de acionamento. a Instale a haste de acionamento no cilindro mestre. Instale o anel elástico utilizando a ferramenta especial. a Ferramenta: Alicate para anel elástico 07914-SA50001 Instale o protetor de borracha. Certifique-se de que o anel elástico esteja firmemente assentado na ranhura. Ao instalar os retentores, não deixe que os lábios fiquem virados para fora. Mantenha o pistão, os retentores, a mola, o anel elástico e o protetor de borracha como um único conjunto; não substitua as peças individualmente. MOLA PISTÃO CR125 HASTE DE ACIONAMENTO FREIO
  • 14. FREIO HIDRÁULICO 13-13 INSTALAÇÃO Aplique fluido de freio no novo anel de vedação e instale-o na conexão da mangueira do reservatório. CONEXÃO DA MANGUEIRA ANEL DE VEDAÇÃO Instale o pedal do freio na conexão inferior da haste de acionamento. Instale o pino da conexão e fixe-o com uma nova cupilha. PINO DA CONEXÃO CUPILHA Instale o cilindro mestre traseiro e aperte os parafuso de fixação no torque especificado. TORQUE: 13 N.m (1,3 kg.m) CILINDRO MESTRE PARAFUSOS Instale a conexão da mangueira do reservatório no cilindro mestre traseiro. Instale o anel elástico utilizando a ferramenta especial. a Ferramenta: Alicate para anel elástico 07914-SA50001 Certifique-se de que o anel elástico esteja firmemente assentado na ranhura. CONEXÃO DA MANGUEIRA ANEL ELÁSTICO CR125 NOVO NOVO FREIO
  • 15. FREIO HIDRÁULICO 13-14 Instale a mangueira do freio com o parafuso de óleo e as novas arruelas de vedação. Pressione a conexão de borracha no batente e, em seguida, aperte o parafuso de óleo no torque especificado. TORQUE: 34 N.m (3,4 kg.m) Abasteça o reservatório até o nível superior e sangre o sistema de freios (pág. 13-4). ARRUELAS DE VEDAÇÃO PARAFUSO MANGUEIRA CÁLIPER PARAFUSOS DESMONTAGEM Remova o suporte do cáliper do corpo do cáliper. Remova a mola da pastilha de freio do corpo do cáliper. Remova o retentor da pastilha de freio do suporte do cáliper. Remova o pino do cáliper e os protetores de borracha do pino do suporte. MOLA DA PASTILHA CÁLIPER PROTETORES DE RETENTOR BORRACHA CÁLIPER DE FREIO DIANTEIRO REMOÇÃO a Drene o sistema hidráulico de freio (pág. 13-3). Remova a pastilha de freio (pág.13-5). Remova o parafuso de óleo, as arruelas de vedação e a conexão da mangueira do freio. Remova os parafusos de fixação do cáliper e, em seguida, remova o cáliper e o suporte como um único conjunto. Evite derramar fluido em superfícies pintadas, plásticas ou em peças de borracha. Coloque um pano sobre essas peças sempre que forem efetuados reparos no sistema de freios. ARRUELAS DE VEDAÇÃO MANGUEIRA CR125 NOVA PARAFUSO SUPORTE
  • 16. FREIO HIDRÁULICO 13-15 Se necessário, aplique levemente ar comprimido na entrada de fluido do cáliper para retirar o pistão. Coloque um pano sob o cáliper para amortecer o pistão durante sua remoção. Utilize jatos curtos de ar. c Não coloque o bocal de ar muito próximo da entrada de fluido ou os pistões podem ser forçados para fora com força excessiva, causando ferimentos. INSPEÇÃO Verifique o cilindro do cáliper e os pistões quanto a escoriações, riscos ou danos. Meça o diâmetro interno do cilindro do cáliper. Limite de Uso 27,06 mm Meça o diâmetro externo do pistão do cáliper. Limite de Uso 26,89 mm Empurre os retentores de pó e os selos do pistão e levante-os para retirá-los. a Limpe as ranhuras dos retentores, os pistões do cáliper e as superfícies deslizantes dos pistões do cáliper com fluido de freio novo. Tenha cuidado para não danificar a superfície deslizante do pistão. RETENTORES DE PÓ SELOS DOS PISTÕES CR125
  • 17. FREIO HIDRÁULICO 13-16 MONTAGEM NOTA Aplique fluido de freio novo nos novos selos dos pistões. Aplique graxa de silicone nos novos retentores de pó. Instale o pistão e os retentores de pó na ranhura do corpo do cáliper. Aplique fluido de freio novo nos pistões do cáliper e instale- os nos cilindros do cáliper com suas extremidades fechadas viradas para a pastilha. NOTA Instale o retentor da pastilha de freio no suporte do cáliper. Instale a mola da pastilha no corpo do cáliper. NOTA Aplique graxa de silicone na parte interna dos protetores de borracha e, em seguida, instale-os. Monte o cáliper e o suporte. NOTA Ao montar o cáliper e o suporte, posicione o protetor de borracha na ranhura do pino deslizante. Observe a direção de instalação da mola da pastilha. Instale os selos dos pistões, os retentores de pó e os pistões do cáliper em suas posições corretas. • Substitua os retentores de pó e os selos dos pistões por novos. • Substitua o cáliper e os protetores de borracha do pino do suporte caso estejam desgastados, deteriorados ou danificados. • Aplique graxa de silicone na superfície interna do protetor de borracha. • Antes da montagem, certifique-se de que cada peça esteja livre de pó ou sujeira. RETENTORES DE PÓ SELOS DOS PISTÕES PISTÕES MOLA DA PASTILHA CÁLIPER PROTETORES DE RETENTOR BORRACHA INSTALAÇÃO Instale o conjunto do cáliper/suporte no garfo dianteiro. Limpe e aplique trava química nas roscas dos parafusos de fixação do cáliper. Instale e aperte os parafusos de fixação no torque especificado. TORQUE: 30 N.m (3,0 kg.m) CÁLIPER PARAFUSOS CR125 FREIO FREIO S S NOVO NOVO SUPORTE TRAVA
  • 18. FREIO HIDRÁULICO 13-17 Instale a conexão da mangueira do freio no corpo do cáliper com as novas arruelas de vedação e os parafusos de óleo. Pressione a conexão da mangueira do freio no batente do cáliper e, em seguida, aperte os parafusos de óleo no torque especificado. TORQUE: 34 N.m (3,4 kg.m) Instale a pastilha de freio (pág. 13-6). Abasteça e sangre o sistema hidráulico (pág. 13-4). Instale a cobertura do disco de freio (pág. 11-9). ARRUELAS DE VEDAÇÃO MANGUEIRA PARAFUSO/ARRUELAS MANGUEIRA DE VEDAÇÃO PLACA PROTETORA PARAFUSOS DESMONTAGEM Remova os parafusos e a cobertura do disco de freio. COBERTURA DO DISCO PARAFUSOS CÁLIPER DE FREIO TRASEIRO REMOÇÃO a Drene o sistema hidráulico de freio (pág. 13-3). Remova a pastilha de freio (pág. 13-5). Remova a roda traseira (Pág.12-4). Deslize o cáliper de freio para trás e retire-o da guia do braço oscilante. Remova os parafusos de óleo, as arruelas de vedação e a conexão da mangueira do freio. Remova os parafusos e a placa protetora do cáliper. Evite derramar fluido em superfícies pintadas, plásticas ou em peças de borracha. Coloque um pano sobre essas peças sempre que forem efetuados reparos no sistema de freios. GUIA CÁLIPER CR125 NOVA PARAFUSO
  • 19. FREIO HIDRÁULICO 13-18 Remova o suporte do cáliper do corpo do cáliper. Remova a mola da pastilha de freio do corpo do cáliper. Remova o retentor do pastilha de freio do suporte do cáliper. Remova o pino do cáliper e os protetores de borracha do pino do suporte. CÁLIPER MOLA DA PASTILHA PROTETORES DE BORRACHA RETENTOR Empurre os retentores de pó e os selos do pistão e levante- os para retirá-los. a Limpe as ranhuras dos retentores, os pistões do cáliper e a superfície deslizante dos pistões do cáliper com fluido de freio novo. Tenha cuidado para não danificar a superfície deslizante do pistão. RETENTOR DE PÓ SELO DO PISTÃO INSPEÇÃO Verifique o cilindro do cáliper e os pistões quanto a escoriações, riscos ou danos. Meça o diâmetro interno do cilindro do cáliper. Limite de Uso 27,06 mm Se necessário, aplique levemente ar comprimido na entrada de fluido do cáliper para retirar o pistão. Coloque um pano sob o cáliper para amortecer o pistão durante sua remoção. Utilize jatos curtos de ar. c Não coloque o bocal de ar muito próximo da entrada de fluido ou os pistões podem ser forçados para fora com força excessiva, causando ferimentos. CR125
  • 20. FREIO HIDRÁULICO 13-19 Meça o diâmetro externo do pistão do cáliper. Limite de Uso 26,89 mm CÁLIPER MOLA DA PASTILHA PROTETORES DE BORRACHA RETENTOR MONTAGEM NOTA Aplique fluido de freio novo no novo selo do pistão. Aplique graxa de silicone no novo retentor de pó. Instale o pistão e os retentores de pó na ranhura do corpo do cáliper. Aplique fluido de freio novo nos pistões do cáliper e instale- os no cilindro do cáliper com suas extremidades fechadas viradas para a pastilha. NOTA Instale o retentor da pastilha de freio no suporte do cáliper. Instale a mola da pastilha no corpo do cáliper. NOTA Aplique graxa de silicone na parte interna dos protetores de borracha e, em seguida, instale-os. Monte o cáliper e o suporte. NOTA Ao montar o cáliper e o suporte, posicione o protetor de borracha na ranhura do pino deslizante. Observe a direção de instalação da mola da pastilha. Instale o selo do pistão, o retentor de pó e o pistão do cáliper em suas posições corretas. • Substitua os retentores de pó e os selos do pistão por novos. • Substitua o cáliper e os protetores de borracha do pino do suporte caso estejam desgastados, deteriorados ou danificados. • Aplique graxa de silicone na superfície interna do protetor de borracha. • Antes da montagem, certifique-se de que cada peça esteja livre de pó ou sujeira. PISTÃO SELO DO PISTÃO CR125 FREIO FREIO S NOVO NOVO RETENTOR DE PÓ
  • 21. FREIO HIDRÁULICO 13-20 Limpe e aplique trava química nas roscas dos parafusos. Instale a cobertura do disco de freio e aperte o parafuso no torque especificado. TORQUE: 7 N.m (0,7 kg.m) COBERTURA DO DISCO PARAFUSOS Instale o conjunto do cáliper/suporte no braço oscilante, alinhando a lingüeta do suporte com a guia do braço oscilante. Instale a roda traseira (pág. 12-8). Instale a pastilha de freio (pág. 13-6). Abasteça e sangre o sistema hidráulico (pág. 13-4). GUIA CÁLIPER PEDAL DO FREIO REMOÇÃO Remova o parafuso de articulação do pedal do freio traseiro e a mola de retorno. MOLA DE RETORNO PARAFUSO DE ARTICULAÇÃO INSTALAÇÃO Instale a placa protetora do cáliper e aperte os parafusos firmemente. Instale temporariamente as conexões da mangueira do freio no corpo do cáliper com as novas arruelas de vedação e os parafusos de óleo. Pressione a conexão da mangueira do freio no batente do cáliper e, em seguida, aperte o parafuso de óleo no torque especificado. TORQUE: 34 N.m (3,4 kg.m) PARAFUSO/ARRUELAS MANGUEIRA DE VEDAÇÃO PLACA PROTETORA PARAFUSOS CR125 TRAVA NOVO
  • 22. FREIO HIDRÁULICO 13-21 Remova e descarte a cupilha. Remova o pino da conexão. Remova o pedal do freio. PINO DA CONEXÃO CUPILHA Aplique graxa na superfície deslizante do pedal do freio e no parafuso de articulação. PARAFUSO DE ARTICULAÇÃO Instale e aperte o parafuso de articulação do pedal do freio traseiro no torque especificado. TORQUE: 25 N.m (2,5 kg.m) Instale a mola de retorno. MOLA DE RETORNO PARAFUSO DE ARTICULAÇÃO INSTALAÇÃO Instale a conexão do pedal do freio e fixe-a com uma nova cupilha. PINO DA CONEXÃO CUPILHA CR125 PEDAL DO FREIO PEDAL DO FREIO NOVA GRAXA
  • 23. COMO USAR ESTE MANUAL Este manual descreve os procedimentos de serviço para a CR125R. Siga as recomendações da Tabela de Manutenção (página 3-3) para garantir condições perfeitas de funcionamento. Os Capítulos 1 e 3 aplicam-se à toda motocicleta. O Capítulo 2 apresenta os procedimentos de remoção/instalação de componentes que podem ser necessários para efetuar os serviços descritos nos capítulos subseqüentes. Os Capítulos 4 a 15 apresentam as peças da motocicleta, agrupadas de acordo com sua localização. Localize o capítulo desejado nesta página. Em seguida, consulte o índice apresentado na primeira página do capítulo selecionado. A maioria dos capítulos começa com uma ilustração do sistema ou conjunto, informações de serviço e diagnose de defeitos. As páginas subseqüentes apresentam os procedimentos detalhados. Se a causa do problema for desconhecida, consulte o Capítulo 16, "Diagnose de Defeitos". MOTO HONDA DA AMAZÔNIA LTDA. Departamento de Serviços Pós-Venda Setor de Publicações Técnicas TODAS AS INFORMAÇÕES, ILUSTRAÇÕES, PROCEDIMENTOS E ESPECIFICAÇÕES APRESENTADAS NESTA PUBLICAÇÃO SÃO BASEADAS NAS INFORMAÇÕES MAIS RECENTES DISPONÍVEIS SOBRE O PRODUTO NO MOMENTO DA APROVAÇÃO DA IMPRESSÃO. A MOTO HONDA DA AMAZÔNIA LTDA. SE RESERVA O DIREITO DE ALTERAR AS CARACTERÍSTICAS DA MOTOCICLETA A QUALQUER MOMENTO E SEM PRÉVIO AVISO, NÃO INCORRENDO, ASSIM, EM OBRIGAÇÕES DE QUALQUER ESPÉCIE. NENHUMA PARTE DESTA PUBLICAÇÃO PODE SER REPRODUZIDA SEM AVISO PRÉVIO. ESTE MANUAL FOI ELABORADO PARA PESSOAS QUE TENHAM CONHECIMENTOS BÁSICOS SOBRE A MANUTENÇÃO DAS MOTOCICLETAS, SCOTTERS ou ATVS HONDA. ÍNDICE GERAL INFORMAÇÕES GERAIS CHASSI/CARENAGEM/ SISTEMA DE ESCAPAMENTO MANUTENÇÃO SISTEMA DE COMBUSTÍVEL SISTEMA DE ARREFECIMENTO REMOÇÃO/INSTALAÇÃO DO MOTOR CABEÇOTE/CILINDRO/PISTÃO H.P.P. (ORIFÍCIO SUPLEMENTAR HONDA) EMBREAGEM/MECANISMO DE PARTIDA/ SELETOR DE MARCHAS CARCAÇA DO MOTOR/ÁRVORE DE MANIVELAS/TRANSMISSÃO RODA DIANTEIRA/SUSPENSÃO/ SISTEMA DE DIREÇÃO RODA TRASEIRA/SUSPENSÃO FREIO HIDRÁULICO SISTEMA DE IGNIÇÃO/ALTERNADOR DIAGRAMA ELÉTRICO DIAGNOSE DE DEFEITOS SISTEMA ELÉTRICO CHASSIMOTORETRANSMISSÃO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
