Design para abundância “O que separa os dois é apenas o tempo...” t

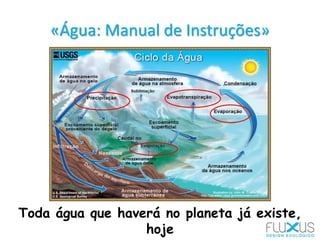

«Água: Manual de Instruções» Toda água que haverá no planeta já existe, hoje

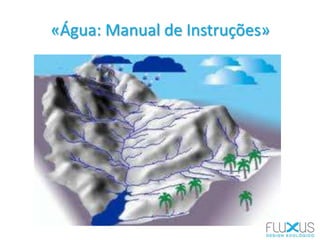

«Água: Manual de Instruções»
«Água: Manual de Instruções»

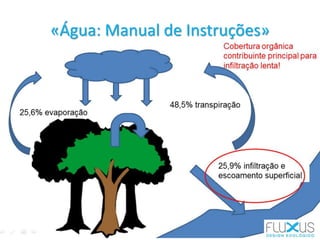

«Água: Manual de Instruções»

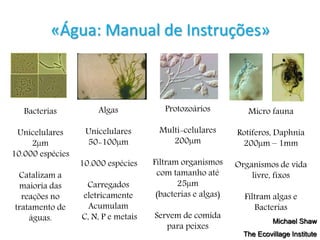

Bacterias Unicelulares 2µm 10.000 espécies Catalizam a maioria das reações no tratamento de águas. Algas Unicelulares 50-100µm 10.000 espécies Carregados eletricamente Acumulam C, N, P e metais Protozoários Multi-celulares 200µm Filtram organismos com tamanho até 25µm (bacterias e algas) Servem de comida para peixes Micro fauna Rotíferos, Daphnia 200µm – 1mm Organismos de vida livre, fixos Filtram algas e Bacterias Michael Shaw The Ecovillage Institute «Água: Manual de Instruções»
“Este rio sussura as vozes de nossos antepassados” Chefe Seattle

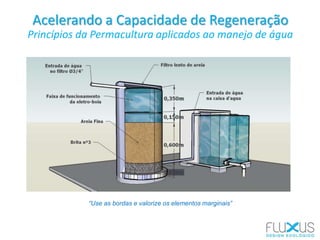

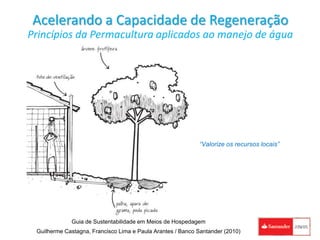

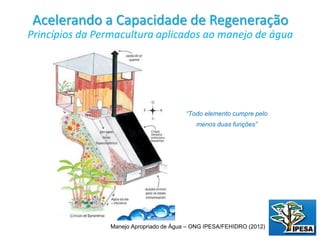

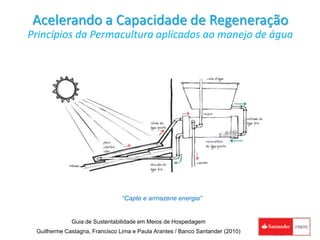

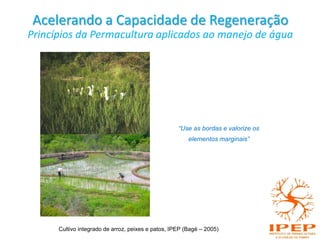

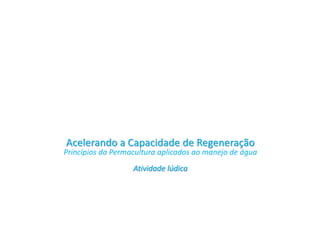

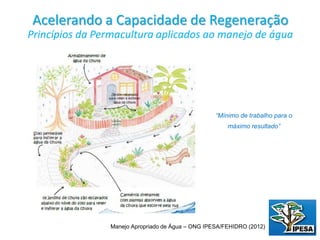

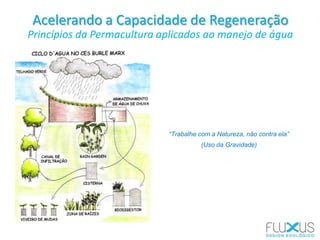

Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água Atividade lúdica
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Toda função importante realizada por pelo menos dois elementos” Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010)
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Todo elemento cumpre pelo menos duas funções” Manejo Apropriado de Água – ONG IPESA/FEHIDRO (2012)
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Trabalhe com a Natureza, não contra ela” (Uso da Gravidade)
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Use as bordas e valorize os elementos marginais” Cultivo integrado de arroz, peixes e patos, IPEP (Bagé – 2005)
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Valorize os recursos locais” Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010)
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Use e valorize os serviços e recursos renováveis” Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010)
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Use as bordas e valorize os elementos marginais”
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água ... Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010) “Capte e armazene energia”

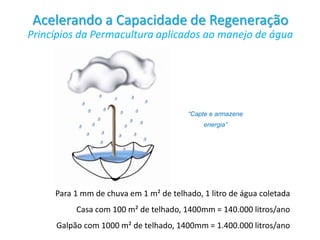

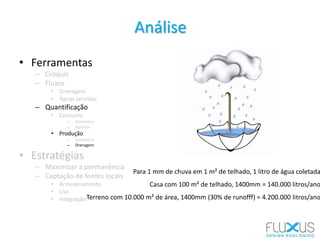

Para 1 mm de chuva em 1 m² de telhado, 1 litro de água coletada Casa com 100 m² de telhado, 1400mm = 140.000 litros/ano Galpão com 1000 m² de telhado, 1400mm = 1.400.000 litros/ano Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Capte e armazene energia”
Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Mínimo de trabalho para o máximo resultado” Manejo Apropriado de Água – ONG IPESA/FEHIDRO (2012)
Planejamento de sistemas

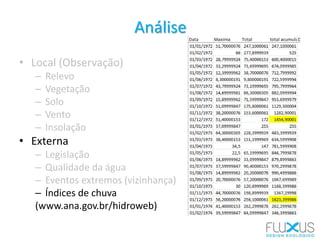

Análise • Local (Observação) – Relevo (inclinações, direcionamento de água) – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)

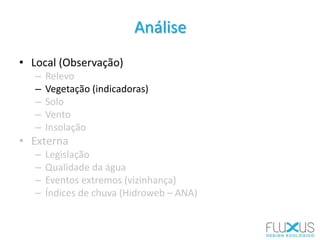

Análise • Local (Observação) – Relevo – Vegetação (indicadoras) – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)

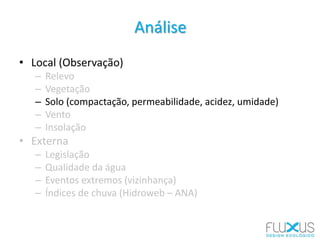

Análise • Local (Observação) – Relevo – Vegetação – Solo (compactação, permeabilidade, acidez, umidade) – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)

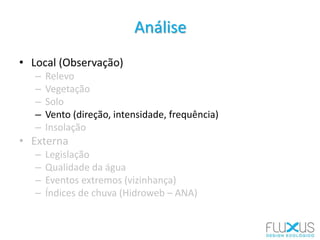

Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento (direção, intensidade, frequência) – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento – Insolação (direção) • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA) Permacultura na Prática, Experiências Permaculturais em Cuba Livraria Tapioca.Net (2013)

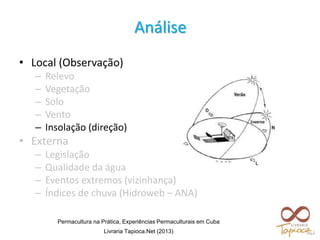

Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação (APP’s, plano diretor) – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)

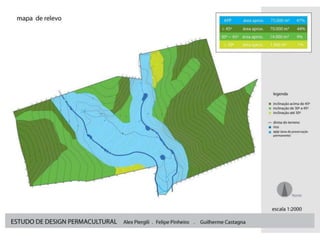

2 (mapa de relevo):

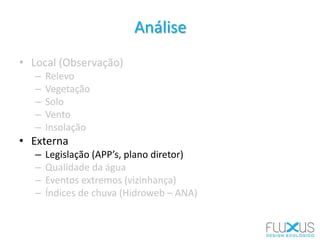

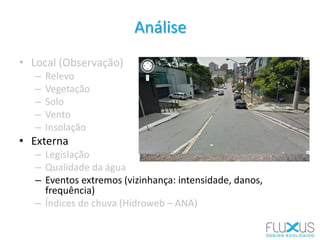

Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água (características) – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança: intensidade, danos, frequência) – Índices de chuva (Hidroweb – ANA)
Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (www.ana.gov.br/hidroweb)

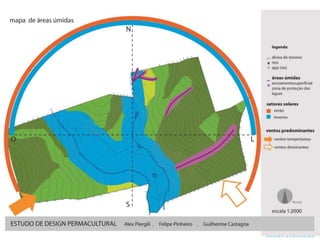

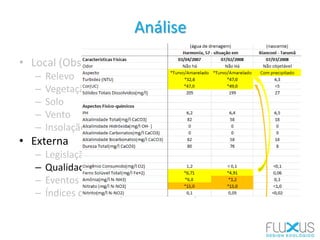

Análise • Local (Observação) – Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação (APP’s, plano diretor) – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)

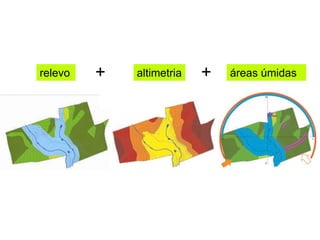

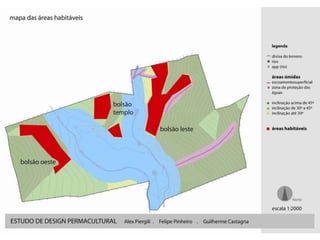

relevo altimetria áreas úmidas + +

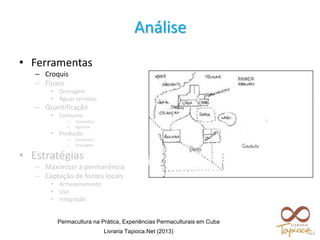

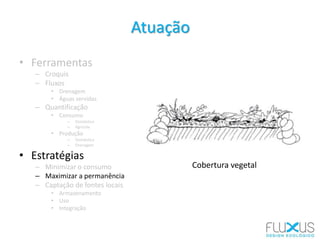

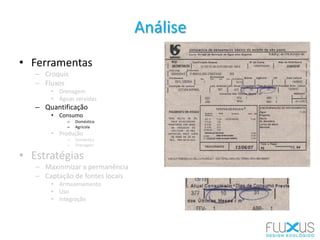

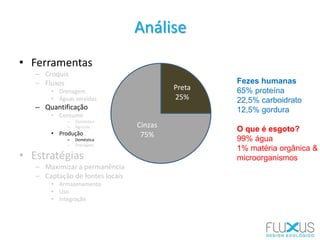

• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise Permacultura na Prática, Experiências Permaculturais em Cuba Livraria Tapioca.Net (2013)
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise

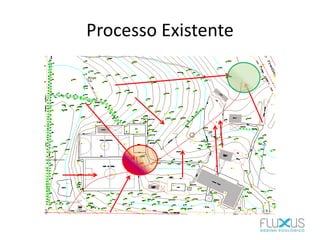

Processo Existente

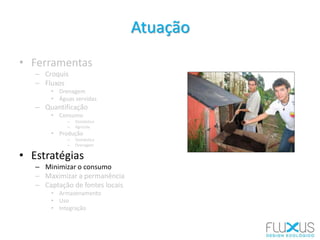

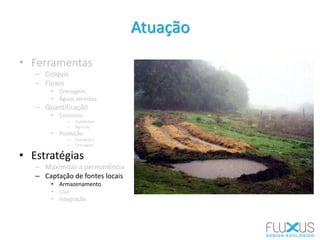

• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maxinmizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise Cinzas 75% Preta 25% Fezes humanas 65% proteína 22,5% carboidrato 12,5% gordura O que é esgoto? 99% água 1% matéria orgânica & microorganismos

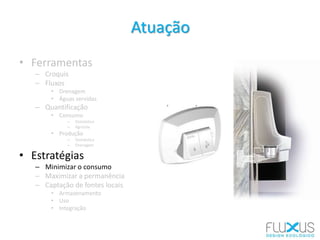

• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise Para 1 mm de chuva em 1 m² de telhado, 1 litro de água coletada Casa com 100 m² de telhado, 1400mm = 140.000 litros/ano Terreno com 10.000 m² de área, 1400mm (30% de runofff) = 4.200.000 litros/ano

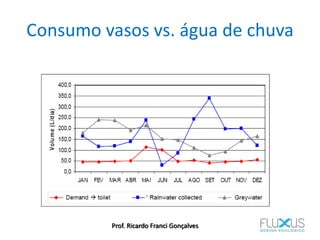

Consumo vasos vs. água de chuva Prof. Ricardo Franci Gonçalves
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação

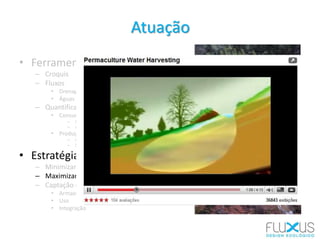

• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação Cobertura vegetal
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação Permacultura na Prática, Experiências Permaculturais em Cuba Livraria Tapioca.Net (2013)

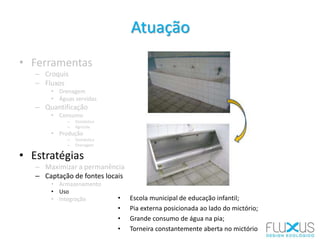

• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação • Escola municipal de educação infantil; • Pia externa posicionada ao lado do mictório; • Grande consumo de água na pia; • Torneira constantemente aberta no mictório
• Ferramentas – Croquis – Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação Manejo Apropriado de Água – ONG IPESA/FEHIDRO (2012)

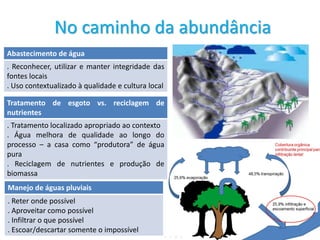

Abastecimento de água . Reconhecer, utilizar e manter integridade das fontes locais . Uso contextualizado à qualidade e cultura local Tratamento de esgoto vs. reciclagem de nutrientes . Tratamento localizado apropriado ao contexto . Água melhora de qualidade ao longo do processo – a casa como “produtora” de água pura . Reciclagem de nutrientes e produção de biomassa Manejo de águas pluviais . Reter onde possível . Aproveitar como possível . Infiltrar o que possível . Escoar/descartar somente o impossível No caminho da abundância
Tecnologias ambientais

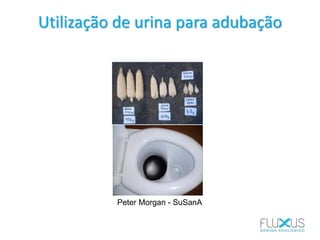

Utilização de urina para adubação Peter Morgan - SuSanA
Aproveitamento e reuso de fontes locais Águas servidas

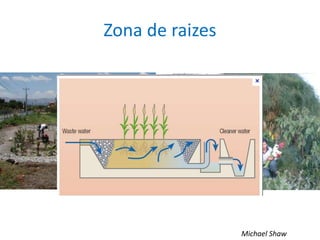

Zona de raizes Michael Shaw

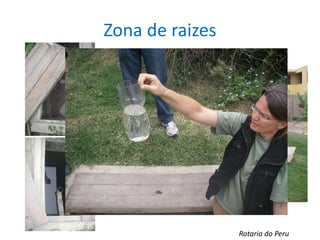

Zona de raizes Rotaria do Peru
Integração da água no ambiente construído Águas servidas

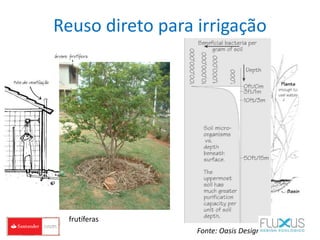

Reuso direto para irrigação frutíferas bananeiras Fonte: Oasis Design

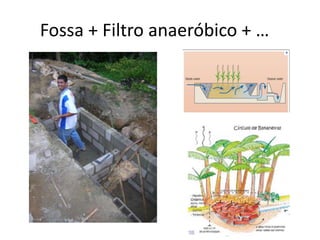

Fossa + Filtro anaeróbico + …

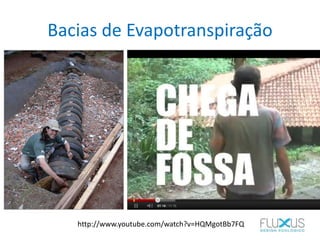

Bacias de Evapotranspiração http://www.youtube.com/watch?v=HQMgotBb7FQ

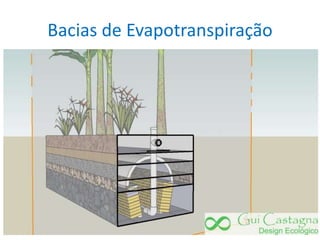

Bacias de Evapotranspiração

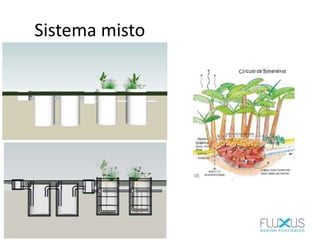

Sistema misto
Integração da água no ambiente construído Águas de chuva

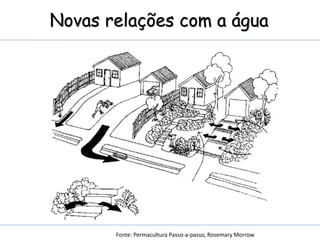

Fonte: Permacultura Passo-a-passo, Rosemary Morrow Novas relações com a água

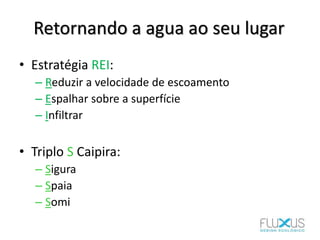

Retornando a agua ao seu lugar • Estratégia REI: – Reduzir a velocidade de escoamento – Espalhar sobre a superfície – Infiltrar • Triplo S Caipira: – Sigura – Spaia – Somi
Processo Existente

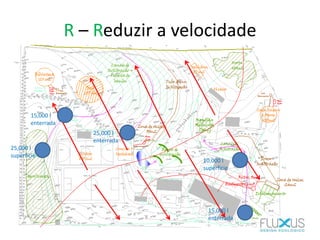

R – Reduzir a velocidade 25,000 l superfície 15,000 l enterrada 25,000 l enterrada 15,000 l enterrada 10,000 l superfície

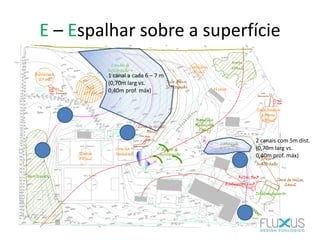

E – Espalhar sobre a superfície 1 canal a cada 6 – 7 m (0,70m larg vs. 0,40m prof. máx) 2 canais com 5m dist. (0,70m larg vs. 0,40m prof. máx)

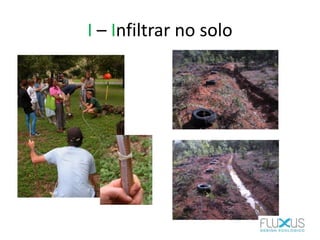

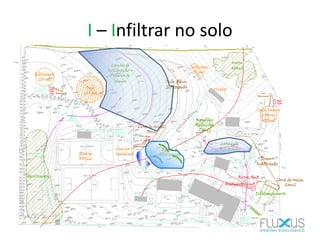

I – Infiltrar no solo
I – Infiltrar no solo

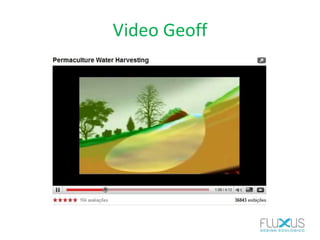

Video Geoff

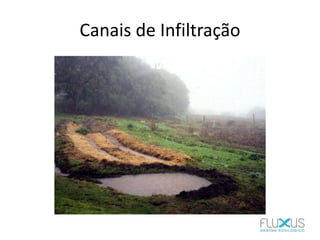

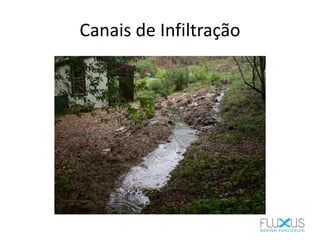

Canais de Infiltração
Canais de Infiltração

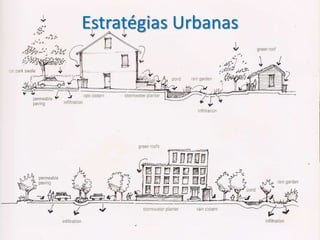

Estratégias Urbanas

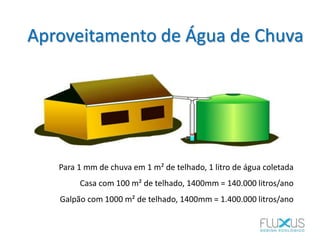

Para 1 mm de chuva em 1 m² de telhado, 1 litro de água coletada Casa com 100 m² de telhado, 1400mm = 140.000 litros/ano Galpão com 1000 m² de telhado, 1400mm = 1.400.000 litros/ano Aproveitamento de Água de Chuva

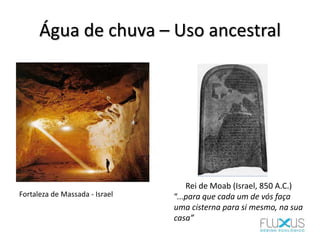

Água de chuva – Uso ancestral Fortaleza de Massada - Israel Rei de Moab (Israel, 850 A.C.) “...para que cada um de vós faça uma cisterna para si mesmo, na sua casa”

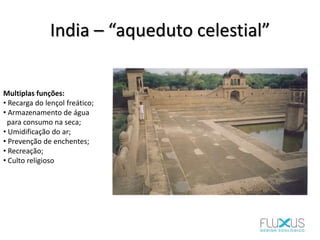

India – “aqueduto celestial” Multiplas funções: • Recarga do lençol freático; • Armazenamento de água para consumo na seca; • Umidificação do ar; • Prevenção de enchentes; • Recreação; • Culto religioso

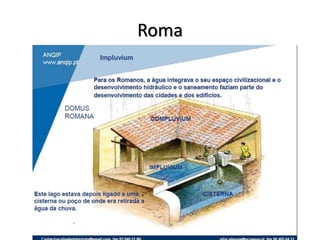

Roma Fortaleza dos Templários, 359.000 litros

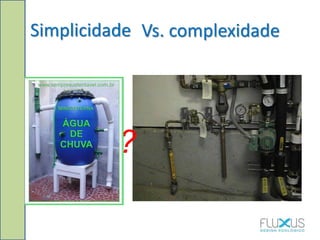

Simplicidade ? Vs. complexidade

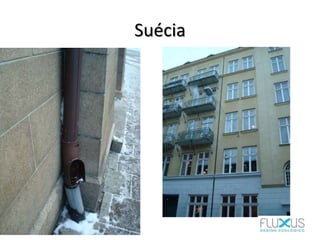

Suécia

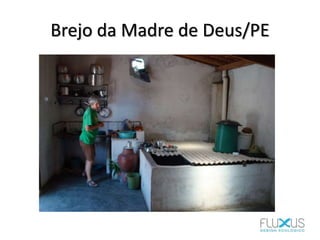

Brejo da Madre de Deus/PE

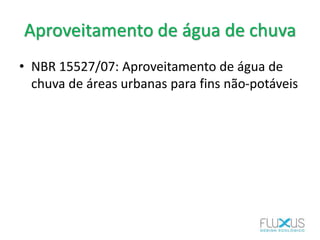

Aproveitamento de água de chuva • NBR 15527/07: Aproveitamento de água de chuva de áreas urbanas para fins não-potáveis

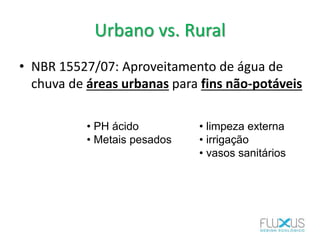

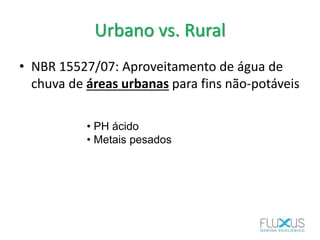

Urbano vs. Rural • NBR 15527/07: Aproveitamento de água de chuva de áreas urbanas para fins não-potáveis • PH ácido • Metais pesados
Urbano vs. Rural • NBR 15527/07: Aproveitamento de água de chuva de áreas urbanas para fins não-potáveis • limpeza externa • irrigação • vasos sanitários • PH ácido • Metais pesados

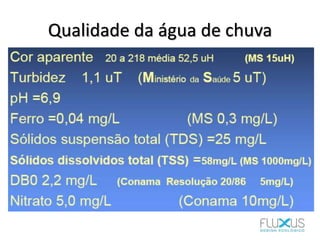

Qualidade da água de chuva
Água de chuva - Vantagens • Redução no impacto sobre os mananciais ou independência de fontes de abastecimento (segurança); • Redução de custos com abastecimento de água potável; • Redução na ocorrência de enchentes; • Proteção de rios e corregos

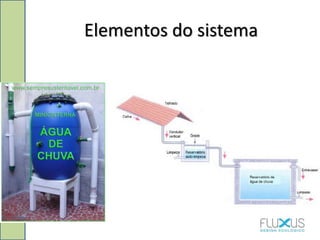

Elementos do sistema

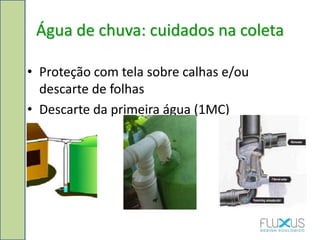

Água de chuva: cuidados na coleta • Proteção com tela sobre calhas e/ou descarte de folhas • Descarte da primeira água (1MC)

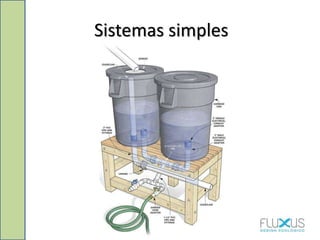

Sistemas simples
Sistemas simples 1.250 litros

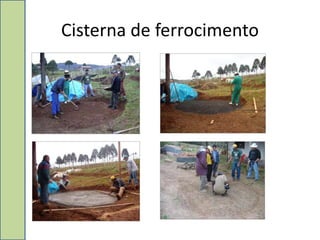

Cisterna de ferrocimento
Cisterna de ferrocimento

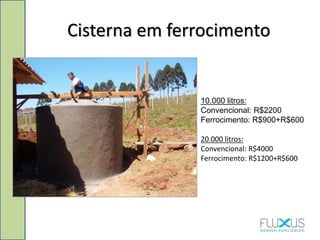

Cisterna em ferrocimento 10.000 litros: Convencional: R$2200 Ferrocimento: R$900+R$600 20.000 litros: Convencional: R$4000 Ferrocimento: R$1200+R$600

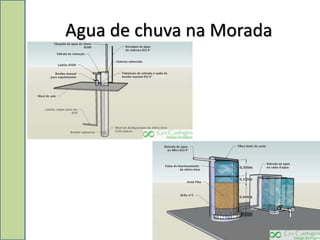

Agua de chuva na Morada

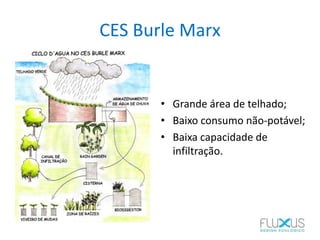

CES Burle Marx • Grande área de telhado; • Baixo consumo não-potável; • Baixa capacidade de infiltração.

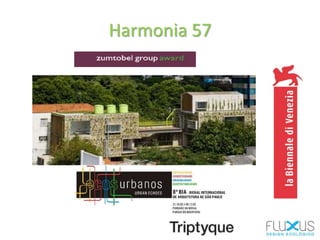

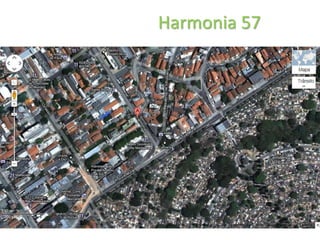

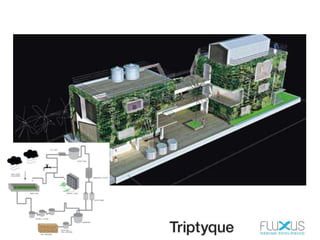

Harmonia 57
Harmonia 57
Cenário . Área suscetível a alagamentos . Presença de lençol freático elevado com alto teor de ferro . Previsão de alto consumo de água para fins não potáveis Premissas iniciais . Referência e inspiração . Impacto positivo no ecossistema local . Não-contribuição aos problemas de enchente . Incorporação da água de drenagem (garagem subsolo) . Redução do consumo de água potável

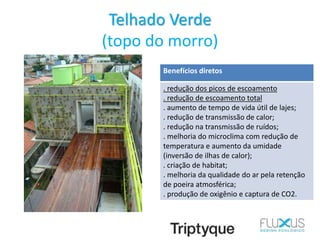

Telhado Verde (topo do morro) Benefícios diretos . redução dos picos de escoamento . redução de escoamento total . aumento de tempo de vida útil de lajes; . redução de transmissão de calor; . redução na transmissão de ruídos; . melhoria do microclima com redução de temperatura e aumento da umidade (inversão de ilhas de calor); . criação de habitat; . melhoria da qualidade do ar pela retenção de poeira atmosférica; . produção de oxigênio e captura de CO2.

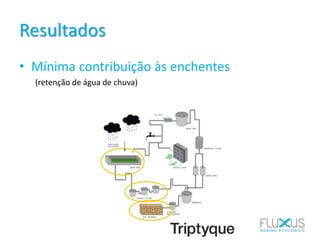

Resultados • Mínima contribuição às enchentes (retenção de água de chuva)

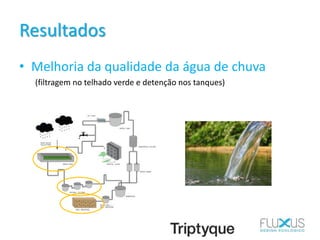

Resultados • Melhoria da qualidade da água de chuva (filtragem no telhado verde e detenção nos tanques)

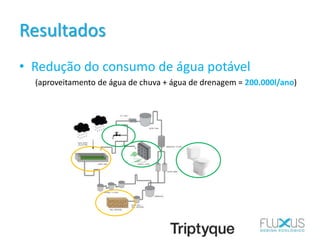

Resultados • Redução do consumo de água potável (aproveitamento de água de chuva + água de drenagem = 200.000l/ano)

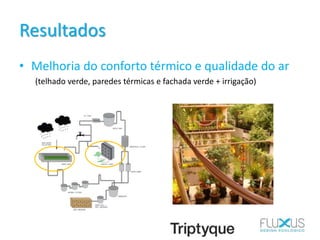

Resultados • Melhoria do conforto térmico e qualidade do ar (telhado verde, paredes térmicas e fachada verde + irrigação)
Resultados • Melhoria da qualidade do ar (retenção de poeira atmosférica e umidificação do ar)

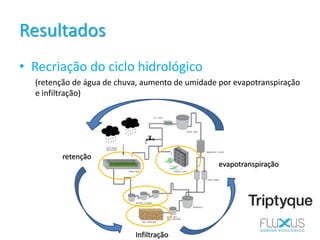

Resultados • Recriação do ciclo hidrológico (retenção de água de chuva, aumento de umidade por evapotranspiração e infiltração) evapotranspiração Infiltração retenção

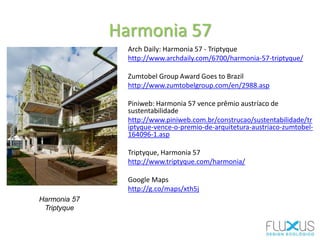

Arch Daily: Harmonia 57 - Triptyque http://www.archdaily.com/6700/harmonia-57-triptyque/ Zumtobel Group Award Goes to Brazil http://www.zumtobelgroup.com/en/2988.asp Piniweb: Harmonia 57 vence prêmio austríaco de sustentabilidade http://www.piniweb.com.br/construcao/sustentabilidade/tr iptyque-vence-o-premio-de-arquitetura-austriaco-zumtobel- 164096-1.asp Triptyque, Harmonia 57 http://www.triptyque.com/harmonia/ Google Maps http://g.co/maps/xth5j Harmonia 57 Triptyque Harmonia 57

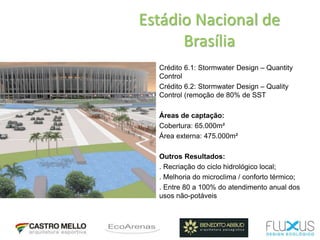

Estádio Nacional de Brasília Crédito 6.1: Stormwater Design – Quantity Control Crédito 6.2: Stormwater Design – Quality Control (remoção de 80% de SST Áreas de captação: Cobertura: 65.000m² Área externa: 475.000m² Outros Resultados: . Recriação do ciclo hidrológico local; . Melhoria do microclima / conforto térmico; . Entre 80 a 100% do atendimento anual dos usos não-potáveis

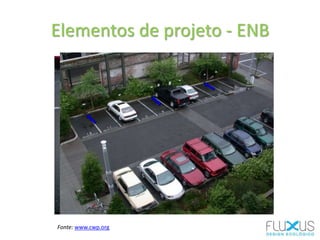

Elementos de projeto - ENB Fonte: www.cwp.org

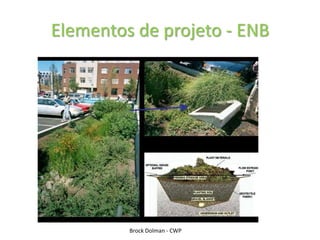

Brock Dolman - CWP Elementos de projeto - ENB

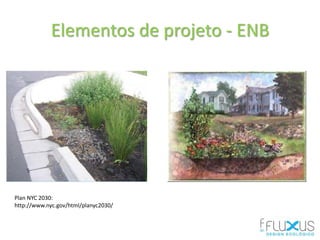

Elementos de projeto - ENB Plan NYC 2030: http://www.nyc.gov/html/planyc2030/

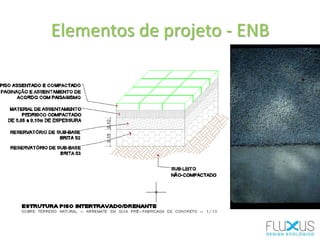

Elementos de projeto - ENB
Elementos de projeto - ENB
Integração de água no ambiente construído Biossistemas Integrados
Ano: 2005 Público atendido: ~550 pessoas Área total: 5.000 m2 Área útil 2.500 m2 Custo total: R$110,000 Custo individual: R$200/pessoa www.oia.org.br

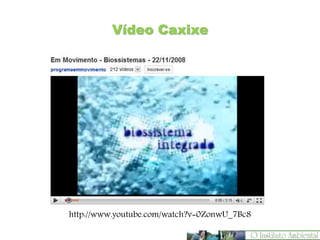

Vídeo Caxixe http://www.youtube.com/watch?v=0ZonwU_7Bc8

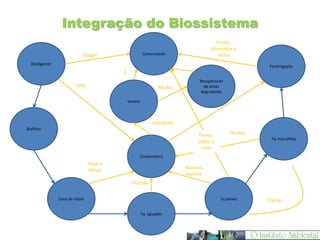

Integração do Biossistema Biodigestor Biofiltro Zona de raízes Tq. aguapés Tq peixes Tq macrófitas Fertirrigação Composteira Comunidade biogás lodo Talos e folhas Plantas Animais mortos Plantas Composto Frutos, alimentos e lenha Plantas Viveiro $ Recuperacao de areas degradadas Mudas … Peixes, patos e ovos

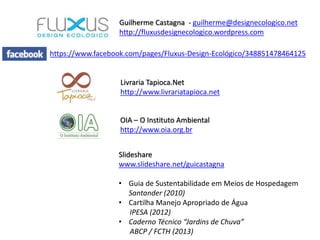

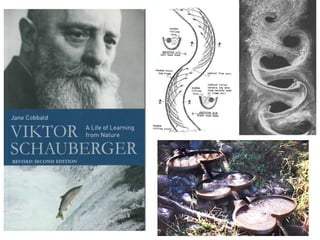

OIA – O Instituto Ambiental http://www.oia.org.br Guilherme Castagna - guilherme@designecologico.net http://fluxusdesignecologico.wordpress.com Livraria Tapioca.Net http://www.livrariatapioca.net Slideshare www.slideshare.net/guicastagna • Guia de Sustentabilidade em Meios de Hospedagem Santander (2010) • Cartilha Manejo Apropriado de Água IPESA (2012) • Caderno Técnico “Jardins de Chuva” ABCP / FCTH (2013) https://www.facebook.com/pages/Fluxus-Design-Ecológico/348851478464125

Mais conteúdo relacionado

PDF
Coleção Saber na Prática - Vol. 1, Banheiro Seco
porCepagro

PDF
Bioengenharia de solos na estabilidade de taludes
porEDNEI DE SOUZA PIRES

PPTX
Captação de água de chuva
porTiago Malta

PDF
Apostila banheiro-seco-adobe
por2016arqmiriam

PDF
Introducao hidrologia
porCleide Soares

PDF
Aula 21 recuperação de áreas degradadas
porHomero Alves de Lima

PPTX
Estratégias bioclimáticas
porGrazielle Clarino

PDF
Arborização Urbana
porFlávia Smarti

Coleção Saber na Prática - Vol. 1, Banheiro Seco
porCepagro

Bioengenharia de solos na estabilidade de taludes
porEDNEI DE SOUZA PIRES

Captação de água de chuva
porTiago Malta

Apostila banheiro-seco-adobe
por2016arqmiriam

Introducao hidrologia
porCleide Soares

Aula 21 recuperação de áreas degradadas
porHomero Alves de Lima

Estratégias bioclimáticas
porGrazielle Clarino

Arborização Urbana
porFlávia Smarti


Mais procurados

PPT
Climate-smart Agriculture
porPMAS Arid Agriculture University Rawalpindi, Pakistan

PDF
15 Evapotranspiration
porAboutHydrology Slides

PPTX
Crop Nutrient uptake models
porIniya Lakshimi

PPTX
Climate-Smart Agriculture: Climate change, agriculture and food security
porFAO

PPT
3rd b 2 historical development in soil fertility and plant nutrition
porFarhana Firoz

PDF
Introducción a la ciencias del suelo
porElio Saenz Barreto

PPT
Soil Organic Carbon Mapping and Estimation of Stock in Rice Soils of India
porExternalEvents

PPT
Impact of Climate Change on Agriculture
porDevegowda S R

PDF
Manual de restauração florestal
porJoão Siqueira da Mata

PPTX
Strategic applications of nano-fertilizers for sustainable agriculture : Bene...
porMohit Kashyap

PPT
Impact of carbon sequestration on soil and crop productivity
porPravash Chandra Moharana

PDF
Introdução à permacultura
porAndre Santachiara Fossaluza

PDF
Parte VII - Mudanças climáticas e seus impactos na produção agrícola brasile...
porSAE - Secretaria de Assuntos Estratégicos da Presidência da República

PPT
A Brief History of Earth’s Climate Change
porLarry Smarr

PPT
Nutrients soil fertility
porurbanhomesteader

PPTX
Implementing Climate-Smart Agriculture
porCCAFS | CGIAR Research Program on Climate Change, Agriculture and Food Security

PPTX
Steps to Climate-Smart Agriculture for Wageningen
porCCAFS | CGIAR Research Program on Climate Change, Agriculture and Food Security

PPT
Soil pH
porExternalEvents

PPT
Maintenance of Soil Health
porP.K. Mani

PPT
Agronomic biofortification of crops with zinc and iron by Vajinder Pal Kalra
porvajinder kalra

Climate-smart Agriculture
porPMAS Arid Agriculture University Rawalpindi, Pakistan

15 Evapotranspiration
porAboutHydrology Slides

Crop Nutrient uptake models
porIniya Lakshimi

Climate-Smart Agriculture: Climate change, agriculture and food security
porFAO

3rd b 2 historical development in soil fertility and plant nutrition
porFarhana Firoz

Introducción a la ciencias del suelo
porElio Saenz Barreto

Soil Organic Carbon Mapping and Estimation of Stock in Rice Soils of India
porExternalEvents

Impact of Climate Change on Agriculture
porDevegowda S R

Manual de restauração florestal
porJoão Siqueira da Mata

Strategic applications of nano-fertilizers for sustainable agriculture : Bene...
porMohit Kashyap

Impact of carbon sequestration on soil and crop productivity
porPravash Chandra Moharana

Introdução à permacultura
porAndre Santachiara Fossaluza

Parte VII - Mudanças climáticas e seus impactos na produção agrícola brasile...
porSAE - Secretaria de Assuntos Estratégicos da Presidência da República

A Brief History of Earth’s Climate Change
porLarry Smarr

Nutrients soil fertility
porurbanhomesteader

Implementing Climate-Smart Agriculture
porCCAFS | CGIAR Research Program on Climate Change, Agriculture and Food Security

Steps to Climate-Smart Agriculture for Wageningen
porCCAFS | CGIAR Research Program on Climate Change, Agriculture and Food Security

Soil pH
porExternalEvents

Maintenance of Soil Health
porP.K. Mani

Agronomic biofortification of crops with zinc and iron by Vajinder Pal Kalra
porvajinder kalra


Destaque

PDF
Guia de sustentabilidade meios de hospedagem
porFluxus Design Ecológico

PDF
Simpósio Agua Sustentável para Alto Paraíso
porFluxus Design Ecológico

PPT
Apresentação do Peter Webb. Curso de Introdução à Permacultura Urbana
porAriel Kogan

PPTX
Seminário Drenagem Urbana FIESP - Técnicas naturalisticas em drenagem urbana
porFluxus Design Ecológico

PPTX
Partilha oferecida à Comunidade Figueira, em 21/Jul/2014
porFluxus Design Ecológico

PPTX
Palestra aberta oferecida na Faculdade de Medicina da USP (São Paulo)
porFluxus Design Ecológico

PPTX
Seguranca Hidrica em Debate
porFluxus Design Ecológico

PDF
Curso basico de formacao em manejo integrado de agua - Estacao Luz
porFluxus Design Ecológico

PDF
Palestra no Escritório Piloto da Escola Politécnica da USP
porFluxus Design Ecológico

PDF
Condomínio Vale dos Cristais - Seminário Soluções em Drenagem para Cidades
porFluxus Design Ecológico

PDF
Aplicação dos princípios de design ecológico ao manejo de água: inovação na g...
porFluxus Design Ecológico

PDF
Palestra Expo Green Building Council 2014 - PAISAGISMO SUSTENTÁVEL E MANEJO D...
porFluxus Design Ecológico

PDF
Expo GBC 2012 - Design para abundancia - Design ecologico aplicado ao manejo ...
porFluxus Design Ecológico

PPTX
Tratamento de efluentes ou reciclagem de nutrientes?
porFluxus Design Ecológico

PPTX
TEDxJardins City 2.0 - Cidades Sustentáveis
porFluxus Design Ecológico

PDF
BSI - Biossistemas Integrados
porFluxus Design Ecológico

PPTX
Beneficios dos Sistemas Naturais em Sistemas de Manejo Integrado de Agua
porFluxus Design Ecológico

PPT
Tracy's Quick and Easy Assessment Tool: SurveyMonkey
porTracy Mendham

PDF
Vivências da Terra em Fernando de Noronha - 2013
porFelipe Pinheiro

PDF
Rafael Reinehr - CIRS - Coolméia - CICI2011
porCICI2011

Guia de sustentabilidade meios de hospedagem
porFluxus Design Ecológico

Simpósio Agua Sustentável para Alto Paraíso
porFluxus Design Ecológico

Apresentação do Peter Webb. Curso de Introdução à Permacultura Urbana
porAriel Kogan

Seminário Drenagem Urbana FIESP - Técnicas naturalisticas em drenagem urbana
porFluxus Design Ecológico

Partilha oferecida à Comunidade Figueira, em 21/Jul/2014
porFluxus Design Ecológico

Palestra aberta oferecida na Faculdade de Medicina da USP (São Paulo)
porFluxus Design Ecológico

Seguranca Hidrica em Debate
porFluxus Design Ecológico

Curso basico de formacao em manejo integrado de agua - Estacao Luz
porFluxus Design Ecológico

Palestra no Escritório Piloto da Escola Politécnica da USP
porFluxus Design Ecológico

Condomínio Vale dos Cristais - Seminário Soluções em Drenagem para Cidades
porFluxus Design Ecológico

Aplicação dos princípios de design ecológico ao manejo de água: inovação na g...
porFluxus Design Ecológico

Palestra Expo Green Building Council 2014 - PAISAGISMO SUSTENTÁVEL E MANEJO D...
porFluxus Design Ecológico

Expo GBC 2012 - Design para abundancia - Design ecologico aplicado ao manejo ...
porFluxus Design Ecológico

Tratamento de efluentes ou reciclagem de nutrientes?
porFluxus Design Ecológico

TEDxJardins City 2.0 - Cidades Sustentáveis
porFluxus Design Ecológico

BSI - Biossistemas Integrados
porFluxus Design Ecológico

Beneficios dos Sistemas Naturais em Sistemas de Manejo Integrado de Agua
porFluxus Design Ecológico

Tracy's Quick and Easy Assessment Tool: SurveyMonkey
porTracy Mendham

Vivências da Terra em Fernando de Noronha - 2013
porFelipe Pinheiro

Rafael Reinehr - CIRS - Coolméia - CICI2011
porCICI2011


Semelhante a Manejo de Água na Permacultura

PDF
Curso gratuito de Introdução à Permacultura - Módulo Água
porFluxus Design Ecológico

PDF
Curso Manejo Água e Tratamento Águas Servidas - Humanaterra - Nov/2012
porFluxus Design Ecológico

PPT
Introdução à Permacultura
porFlávia Cremonesi

PPT
Permaculturacamp 1214534451376174-9 (1)
porNiedja Goyanna

PPTX
Fluxus - Harmonia 57
porFluxus Design Ecológico

PDF
Bio-Urbanismo _ Paisagem Urbana de “Alta Performance”- Uma nova visão para a...
porMarcelo Vassalo

PPTX
Sustentabilidade ambiental
por-

PPT
Práticas conservacionistas do solo e de água - Demetrius David da Silva
porCBH Rio das Velhas

PPT
PET - Atividades na Ilha de Maré
porpetambiental

PDF
Crise e planejamento de recursos hídricos
porAlexandre Leitão Santos

PDF
Sustentabilidade nos Edifícios
pormbenquerenca

PDF
Sustentabilidade nos Edifícios
pormbenquerenca

PPTX
Aula 2 Manejo De Bacias Hidrográficas Eng Ambiental.pptx
porAndrisleyJoaquimDaSi

PPT
saneamento ambiental: aspectos atuais da escassez de água
porJanainaLeitinho

PPTX
Andre luis fernandes - Manejo Racional da Irrigação do Cafeeiro
porRevista Cafeicultura

PPSX
Apresentação Manejo de Água em Noronha - conselho apa
porFelipe Pinheiro

DOCX
Cisternas sustentáveis
porpedrocom0

PDF
CONSERVACAO_E_RACIONALIZACAO_DO_USO_DA_A
porAlexandra Lichtenberg

PDF
Seminário Desafios Ambientais Contemporâneos - Mesa 1 Laura Bueno - Escassez ...
porSemasa - Serviço Municipal de Saneamento Ambiental de Santo André

PDF
Cartilha Manejo Apropriado de Água
porFluxus Design Ecológico

Curso gratuito de Introdução à Permacultura - Módulo Água
porFluxus Design Ecológico

Curso Manejo Água e Tratamento Águas Servidas - Humanaterra - Nov/2012
porFluxus Design Ecológico

Introdução à Permacultura
porFlávia Cremonesi

Permaculturacamp 1214534451376174-9 (1)
porNiedja Goyanna

Fluxus - Harmonia 57
porFluxus Design Ecológico

Bio-Urbanismo _ Paisagem Urbana de “Alta Performance”- Uma nova visão para a...
porMarcelo Vassalo

Sustentabilidade ambiental
por-

Práticas conservacionistas do solo e de água - Demetrius David da Silva
porCBH Rio das Velhas

PET - Atividades na Ilha de Maré
porpetambiental

Crise e planejamento de recursos hídricos
porAlexandre Leitão Santos

Sustentabilidade nos Edifícios
pormbenquerenca

Sustentabilidade nos Edifícios
pormbenquerenca

Aula 2 Manejo De Bacias Hidrográficas Eng Ambiental.pptx
porAndrisleyJoaquimDaSi

saneamento ambiental: aspectos atuais da escassez de água
porJanainaLeitinho

Andre luis fernandes - Manejo Racional da Irrigação do Cafeeiro
porRevista Cafeicultura

Apresentação Manejo de Água em Noronha - conselho apa
porFelipe Pinheiro

Cisternas sustentáveis
porpedrocom0

CONSERVACAO_E_RACIONALIZACAO_DO_USO_DA_A
porAlexandra Lichtenberg

Seminário Desafios Ambientais Contemporâneos - Mesa 1 Laura Bueno - Escassez ...
porSemasa - Serviço Municipal de Saneamento Ambiental de Santo André

Cartilha Manejo Apropriado de Água
porFluxus Design Ecológico


Mais de Fluxus Design Ecológico

PPTX
Jardim de Chuva Jundiaí - Aula 1
porFluxus Design Ecológico

PPTX
Sustainable Human Settlements that Regenerate Water and Generate Abundance
porFluxus Design Ecológico

PPTX
Adaptação, resiliência e regeneração - A importância e urgência da adoção de ...
porFluxus Design Ecológico

PPTX
Saneamento ecológico - Experiências com sistemas unifamiliares
porFluxus Design Ecológico

PDF
Biodigestores construídos com materiais alternativos - Márcio Andrade
porFluxus Design Ecológico

PDF
Reservatórios Construídos com Materiais Alternativos - Márcio Andrade
porFluxus Design Ecológico

PPTX
Live com @Sustentarqui
porFluxus Design Ecológico

PPTX
WIL Brasil 2020
porFluxus Design Ecológico

PPTX
O papel da iniciativa privada nas SbN´s para água - Fluxus
porFluxus Design Ecológico

PPTX
São Paulo e Suas Águas: Novos Desenhos Possíveis
porFluxus Design Ecológico

PPTX
Manejo Integrado de Água
porFluxus Design Ecológico

PPTX
Seminário BID - Construção Verde no Brasil, Edificações e Espaços Públicos Ma...
porFluxus Design Ecológico

PPTX
Jardins de chuva e a descentralização dos serviços de manejo de água de chuva...
porFluxus Design Ecológico

PDF
Água de chuva, esgoto e resíduos orgânicos: lições da natureza para criar emp...
porFluxus Design Ecológico

PPTX
Palestra Path 2018 - Como São Paulo pode mudar de humor trabalhando com suas ...
porFluxus Design Ecológico

PPTX
Inovação baseada nos princípios da natureza - Aplicação dos princípios de Cra...
porFluxus Design Ecológico

PPTX
Novas tendências no planejamento de sistemas integrados de Água (Concrete Sho...
porFluxus Design Ecológico

PPTX
CASA COR - paisagens produtivas com água de chuva
porFluxus Design Ecológico

PDF
Cartilha - Como cuidar de nossas Águas
porFluxus Design Ecológico

PPTX
Seminario Nacional - Arquitetura Paisagistica em tempos de crise hidrica
porFluxus Design Ecológico

Jardim de Chuva Jundiaí - Aula 1
porFluxus Design Ecológico

Sustainable Human Settlements that Regenerate Water and Generate Abundance
porFluxus Design Ecológico

Adaptação, resiliência e regeneração - A importância e urgência da adoção de ...
porFluxus Design Ecológico

Saneamento ecológico - Experiências com sistemas unifamiliares
porFluxus Design Ecológico

Biodigestores construídos com materiais alternativos - Márcio Andrade
porFluxus Design Ecológico

Reservatórios Construídos com Materiais Alternativos - Márcio Andrade
porFluxus Design Ecológico

Live com @Sustentarqui
porFluxus Design Ecológico

WIL Brasil 2020
porFluxus Design Ecológico

O papel da iniciativa privada nas SbN´s para água - Fluxus
porFluxus Design Ecológico

São Paulo e Suas Águas: Novos Desenhos Possíveis
porFluxus Design Ecológico

Manejo Integrado de Água
porFluxus Design Ecológico

Seminário BID - Construção Verde no Brasil, Edificações e Espaços Públicos Ma...
porFluxus Design Ecológico

Jardins de chuva e a descentralização dos serviços de manejo de água de chuva...
porFluxus Design Ecológico

Água de chuva, esgoto e resíduos orgânicos: lições da natureza para criar emp...
porFluxus Design Ecológico

Palestra Path 2018 - Como São Paulo pode mudar de humor trabalhando com suas ...
porFluxus Design Ecológico

Inovação baseada nos princípios da natureza - Aplicação dos princípios de Cra...
porFluxus Design Ecológico

Novas tendências no planejamento de sistemas integrados de Água (Concrete Sho...
porFluxus Design Ecológico

CASA COR - paisagens produtivas com água de chuva
porFluxus Design Ecológico

Cartilha - Como cuidar de nossas Águas
porFluxus Design Ecológico

Seminario Nacional - Arquitetura Paisagistica em tempos de crise hidrica
porFluxus Design Ecológico


Manejo de Água na Permacultura

  • 3.
    Design para abundância “Oque separa os dois é apenas o tempo...” t
  • 4.
    «Água: Manual deInstruções» Toda água que haverá no planeta já existe, hoje
  • 5.
    «Água: Manual deInstruções»
  • 6.
    «Água: Manual deInstruções»
  • 7.
    «Água: Manual deInstruções»
  • 8.
    Bacterias Unicelulares 2µm 10.000 espécies Catalizam a maioriadas reações no tratamento de águas. Algas Unicelulares 50-100µm 10.000 espécies Carregados eletricamente Acumulam C, N, P e metais Protozoários Multi-celulares 200µm Filtram organismos com tamanho até 25µm (bacterias e algas) Servem de comida para peixes Micro fauna Rotíferos, Daphnia 200µm – 1mm Organismos de vida livre, fixos Filtram algas e Bacterias Michael Shaw The Ecovillage Institute «Água: Manual de Instruções»
  • 9.
    “Este rio sussuraas vozes de nossos antepassados” Chefe Seattle
  • 10.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água Atividade lúdica
  • 11.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Toda função importante realizada por pelo menos dois elementos” Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010)
  • 12.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Todo elemento cumpre pelo menos duas funções” Manejo Apropriado de Água – ONG IPESA/FEHIDRO (2012)
  • 13.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Trabalhe com a Natureza, não contra ela” (Uso da Gravidade)
  • 14.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Use as bordas e valorize os elementos marginais” Cultivo integrado de arroz, peixes e patos, IPEP (Bagé – 2005)
  • 15.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Valorize os recursos locais” Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010)
  • 16.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Use e valorize os serviços e recursos renováveis” Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010)
  • 17.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Use as bordas e valorize os elementos marginais”
  • 18.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água ... Guia de Sustentabilidade em Meios de Hospedagem Guilherme Castagna, Francisco Lima e Paula Arantes / Banco Santander (2010) “Capte e armazene energia”
  • 19.
    Para 1 mmde chuva em 1 m² de telhado, 1 litro de água coletada Casa com 100 m² de telhado, 1400mm = 140.000 litros/ano Galpão com 1000 m² de telhado, 1400mm = 1.400.000 litros/ano Acelerando a Capacidade de Regeneração Princípios da Permacultura aplicados ao manejo de água “Capte e armazene energia”
  • 20.
    Acelerando a Capacidadede Regeneração Princípios da Permacultura aplicados ao manejo de água “Mínimo de trabalho para o máximo resultado” Manejo Apropriado de Água – ONG IPESA/FEHIDRO (2012)
  • 21.
  • 23.
    Análise • Local (Observação) –Relevo (inclinações, direcionamento de água) – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 24.
    Análise • Local (Observação) –Relevo – Vegetação (indicadoras) – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 25.
    Análise • Local (Observação) –Relevo – Vegetação – Solo (compactação, permeabilidade, acidez, umidade) – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 26.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento (direção, intensidade, frequência) – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 27.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento – Insolação (direção) • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA) Permacultura na Prática, Experiências Permaculturais em Cuba Livraria Tapioca.Net (2013)
  • 28.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação (APP’s, plano diretor) – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 29.
    2 (mapa derelevo):
  • 30.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água (características) – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 31.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança: intensidade, danos, frequência) – Índices de chuva (Hidroweb – ANA)
  • 32.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (www.ana.gov.br/hidroweb)
  • 33.
    Análise • Local (Observação) –Relevo – Vegetação – Solo – Vento – Insolação • Externa – Legislação (APP’s, plano diretor) – Qualidade da água – Eventos extremos (vizinhança) – Índices de chuva (Hidroweb – ANA)
  • 34.
  • 36.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise Permacultura na Prática, Experiências Permaculturais em Cuba Livraria Tapioca.Net (2013)
  • 37.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise
  • 38.
  • 39.

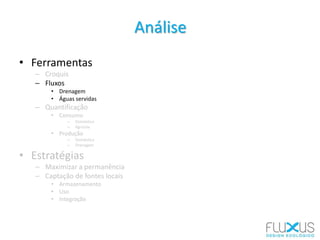

    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maxinmizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise
  • 40.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise Cinzas 75% Preta 25% Fezes humanas 65% proteína 22,5% carboidrato 12,5% gordura O que é esgoto? 99% água 1% matéria orgânica & microorganismos
  • 41.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Análise Para 1 mm de chuva em 1 m² de telhado, 1 litro de água coletada Casa com 100 m² de telhado, 1400mm = 140.000 litros/ano Terreno com 10.000 m² de área, 1400mm (30% de runofff) = 4.200.000 litros/ano
  • 42.
    Consumo vasos vs.água de chuva Prof. Ricardo Franci Gonçalves
  • 43.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
  • 44.

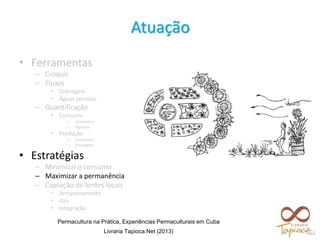

    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
  • 45.

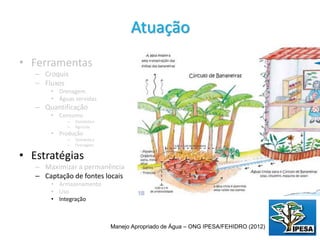

    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação Cobertura vegetal
  • 46.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação Permacultura na Prática, Experiências Permaculturais em Cuba Livraria Tapioca.Net (2013)
  • 47.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Minimizar o consumo – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
  • 48.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação
  • 49.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação • Escola municipal de educação infantil; • Pia externa posicionada ao lado do mictório; • Grande consumo de água na pia; • Torneira constantemente aberta no mictório
  • 50.
    • Ferramentas – Croquis –Fluxos • Drenagem • Águas servidas – Quantificação • Consumo – Doméstico – Agrícola • Produção – Doméstica – Drenagem • Estratégias – Maximizar a permanência – Captação de fontes locais • Armazenamento • Uso • Integração Atuação Manejo Apropriado de Água – ONG IPESA/FEHIDRO (2012)
  • 51.
    Abastecimento de água .Reconhecer, utilizar e manter integridade das fontes locais . Uso contextualizado à qualidade e cultura local Tratamento de esgoto vs. reciclagem de nutrientes . Tratamento localizado apropriado ao contexto . Água melhora de qualidade ao longo do processo – a casa como “produtora” de água pura . Reciclagem de nutrientes e produção de biomassa Manejo de águas pluviais . Reter onde possível . Aproveitar como possível . Infiltrar o que possível . Escoar/descartar somente o impossível No caminho da abundância
  • 52.
  • 53.
    Utilização de urinapara adubação Peter Morgan - SuSanA
  • 54.
    Aproveitamento e reusode fontes locais Águas servidas
  • 55.
  • 56.
  • 57.
    Integração da águano ambiente construído Águas servidas
  • 58.
    Reuso direto parairrigação frutíferas bananeiras Fonte: Oasis Design
  • 59.
    Fossa + Filtroanaeróbico + …
  • 60.
  • 61.
  • 62.
  • 63.
    Integração da águano ambiente construído Águas de chuva
  • 64.
    Fonte: Permacultura Passo-a-passo,Rosemary Morrow Novas relações com a água
  • 65.
    Retornando a aguaao seu lugar • Estratégia REI: – Reduzir a velocidade de escoamento – Espalhar sobre a superfície – Infiltrar • Triplo S Caipira: – Sigura – Spaia – Somi
  • 66.
  • 67.
    R – Reduzira velocidade 25,000 l superfície 15,000 l enterrada 25,000 l enterrada 15,000 l enterrada 10,000 l superfície
  • 68.
    E – Espalharsobre a superfície 1 canal a cada 6 – 7 m (0,70m larg vs. 0,40m prof. máx) 2 canais com 5m dist. (0,70m larg vs. 0,40m prof. máx)
  • 69.
  • 70.
  • 71.
  • 72.
  • 73.
  • 74.
  • 75.
    Para 1 mmde chuva em 1 m² de telhado, 1 litro de água coletada Casa com 100 m² de telhado, 1400mm = 140.000 litros/ano Galpão com 1000 m² de telhado, 1400mm = 1.400.000 litros/ano Aproveitamento de Água de Chuva
  • 76.
    Água de chuva– Uso ancestral Fortaleza de Massada - Israel Rei de Moab (Israel, 850 A.C.) “...para que cada um de vós faça uma cisterna para si mesmo, na sua casa”
  • 77.
    India – “aquedutocelestial” Multiplas funções: • Recarga do lençol freático; • Armazenamento de água para consumo na seca; • Umidificação do ar; • Prevenção de enchentes; • Recreação; • Culto religioso
  • 78.
  • 79.
  • 80.
  • 81.
    Brejo da Madrede Deus/PE
  • 82.
    Aproveitamento de águade chuva • NBR 15527/07: Aproveitamento de água de chuva de áreas urbanas para fins não-potáveis
  • 83.
    Urbano vs. Rural •NBR 15527/07: Aproveitamento de água de chuva de áreas urbanas para fins não-potáveis • PH ácido • Metais pesados
  • 84.
    Urbano vs. Rural •NBR 15527/07: Aproveitamento de água de chuva de áreas urbanas para fins não-potáveis • limpeza externa • irrigação • vasos sanitários • PH ácido • Metais pesados
  • 85.
  • 86.
    Água de chuva- Vantagens • Redução no impacto sobre os mananciais ou independência de fontes de abastecimento (segurança); • Redução de custos com abastecimento de água potável; • Redução na ocorrência de enchentes; • Proteção de rios e corregos
  • 87.
  • 88.
    Água de chuva:cuidados na coleta • Proteção com tela sobre calhas e/ou descarte de folhas • Descarte da primeira água (1MC)
  • 89.
  • 90.
  • 91.
  • 92.
  • 93.
    Cisterna em ferrocimento 10.000litros: Convencional: R$2200 Ferrocimento: R$900+R$600 20.000 litros: Convencional: R$4000 Ferrocimento: R$1200+R$600
  • 94.
    Agua de chuvana Morada
  • 95.
    CES Burle Marx •Grande área de telhado; • Baixo consumo não-potável; • Baixa capacidade de infiltração.
  • 96.
  • 97.
  • 99.
    Cenário . Área suscetívela alagamentos . Presença de lençol freático elevado com alto teor de ferro . Previsão de alto consumo de água para fins não potáveis Premissas iniciais . Referência e inspiração . Impacto positivo no ecossistema local . Não-contribuição aos problemas de enchente . Incorporação da água de drenagem (garagem subsolo) . Redução do consumo de água potável
  • 101.
    Telhado Verde (topo domorro) Benefícios diretos . redução dos picos de escoamento . redução de escoamento total . aumento de tempo de vida útil de lajes; . redução de transmissão de calor; . redução na transmissão de ruídos; . melhoria do microclima com redução de temperatura e aumento da umidade (inversão de ilhas de calor); . criação de habitat; . melhoria da qualidade do ar pela retenção de poeira atmosférica; . produção de oxigênio e captura de CO2.
  • 102.
    Resultados • Mínima contribuiçãoàs enchentes (retenção de água de chuva)
  • 103.
    Resultados • Melhoria daqualidade da água de chuva (filtragem no telhado verde e detenção nos tanques)
  • 104.
    Resultados • Redução doconsumo de água potável (aproveitamento de água de chuva + água de drenagem = 200.000l/ano)
  • 105.
    Resultados • Melhoria doconforto térmico e qualidade do ar (telhado verde, paredes térmicas e fachada verde + irrigação)
  • 106.
    Resultados • Melhoria daqualidade do ar (retenção de poeira atmosférica e umidificação do ar)
  • 107.
    Resultados • Recriação dociclo hidrológico (retenção de água de chuva, aumento de umidade por evapotranspiração e infiltração) evapotranspiração Infiltração retenção
  • 108.
    Arch Daily: Harmonia57 - Triptyque http://www.archdaily.com/6700/harmonia-57-triptyque/ Zumtobel Group Award Goes to Brazil http://www.zumtobelgroup.com/en/2988.asp Piniweb: Harmonia 57 vence prêmio austríaco de sustentabilidade http://www.piniweb.com.br/construcao/sustentabilidade/tr iptyque-vence-o-premio-de-arquitetura-austriaco-zumtobel- 164096-1.asp Triptyque, Harmonia 57 http://www.triptyque.com/harmonia/ Google Maps http://g.co/maps/xth5j Harmonia 57 Triptyque Harmonia 57
  • 109.
    Estádio Nacional de Brasília Crédito6.1: Stormwater Design – Quantity Control Crédito 6.2: Stormwater Design – Quality Control (remoção de 80% de SST Áreas de captação: Cobertura: 65.000m² Área externa: 475.000m² Outros Resultados: . Recriação do ciclo hidrológico local; . Melhoria do microclima / conforto térmico; . Entre 80 a 100% do atendimento anual dos usos não-potáveis
  • 110.
    Elementos de projeto- ENB Fonte: www.cwp.org
  • 111.
    Brock Dolman -CWP Elementos de projeto - ENB
  • 112.
    Elementos de projeto- ENB Plan NYC 2030: http://www.nyc.gov/html/planyc2030/
  • 113.
  • 114.
  • 115.
    Integração de águano ambiente construído Biossistemas Integrados
  • 116.
    Ano: 2005 Público atendido:~550 pessoas Área total: 5.000 m2 Área útil 2.500 m2 Custo total: R$110,000 Custo individual: R$200/pessoa www.oia.org.br
  • 117.
  • 120.

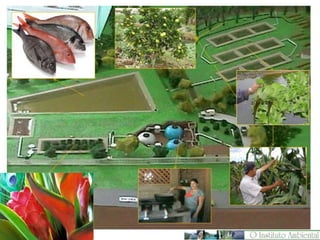

    Integração do Biossistema Biodigestor Biofiltro Zonade raízes Tq. aguapés Tq peixes Tq macrófitas Fertirrigação Composteira Comunidade biogás lodo Talos e folhas Plantas Animais mortos Plantas Composto Frutos, alimentos e lenha Plantas Viveiro $ Recuperacao de areas degradadas Mudas … Peixes, patos e ovos
  • 123.
    OIA – OInstituto Ambiental http://www.oia.org.br Guilherme Castagna - guilherme@designecologico.net http://fluxusdesignecologico.wordpress.com Livraria Tapioca.Net http://www.livrariatapioca.net Slideshare www.slideshare.net/guicastagna • Guia de Sustentabilidade em Meios de Hospedagem Santander (2010) • Cartilha Manejo Apropriado de Água IPESA (2012) • Caderno Técnico “Jardins de Chuva” ABCP / FCTH (2013) https://www.facebook.com/pages/Fluxus-Design-Ecológico/348851478464125
