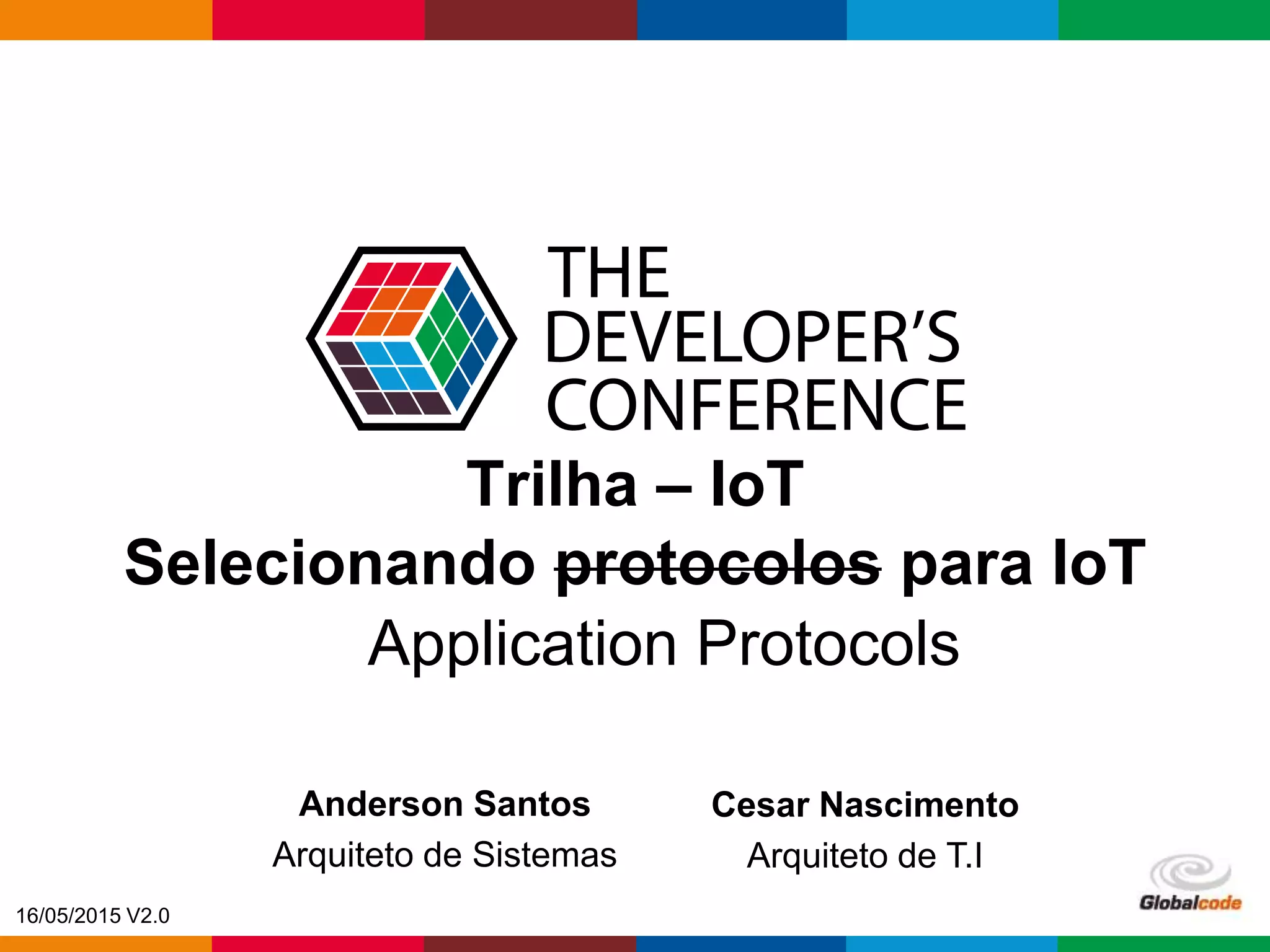

Application Protocols
Selecionando protocolos para IoT
16/05/2015 V2.0

2. Globalcode – Open4education
Agenda
Introdução
O método
Cenário de exemplo

3. Globalcode – Open4education
Quem somos?
Anderson Santos (adsantos@gmail.com)
Cesar Nascimento (cesar.nascimento@gmail.com)
Anderson - Arquiteto de sistemas com mais de 20 anos de
experiência em TI, onde os últimos 10 anos em empresas de
telecomunicações. Graduado em Matemática, PMP, com MBA em
Gestão de Projetos pela FGV e mestrando pelo IPT. Especializado
em SOA, atuando como consultor para Telefonica | Vivo.
Cesar Nascimento é formado em Ciência da Computação, pós-
graduado em Desenvolvimento de Jogos Eletrônicos e mestrando em
Eng de Soft pelo IPT. Desde 1998 atuando em T.I, já foi consultor na
Accenture e há 7 anos trabalha na IBM do Brasil como Arquiteto de
T.I com foco em SOA, BPM, Cloud e Arquitetura Corporativa.
Todas as opiniões expressas são pessoais e não representam
nenhuma empresa ou instituição.

4. Globalcode – Open4education
O segredo do sucesso de uma
implementação de IoT começa
com a correta seleção dos
protocolos de comunicação.
Introdução ...

5. Globalcode – Open4education
Introdução ...
Gartner
4.8 Billion
25 Billion

6. Globalcode – Open4education
Introdução ...
7 pessoas para cada
website
http://www.internetlivestats.com
09 Maio 2015
http://www.worldometers.info/world-population/

7. Globalcode – Open4education
Introdução ...
http://populationpyramid.net/world/2020/
7 dispositivos para
cada pessoa

8. Globalcode – Open4education
Introdução ...
http://blogs.sap.com/innovation/innovation/seeings-believing-the-mother-of-all-iot-infographics-is-here-01245973

9. Globalcode – Open4education
O método ...
① Identificar o tipo de aplicação que queremos
implementar;
② Coletar os requisitos não-funcionais da aplicação
relevantes à seleção do protocolo;
③ Listar os protocolos candidatos;
④ Elencar as suas características;
⑤ Identificar quais características dos protocolos
atendem os requisitos não-funcionais da
aplicação;
⑥ Selecionar o(s) protocolo(s) mais adequado(s).

10. Globalcode – Open4education
Application protocols

11. Globalcode – Open4education
①Identificar o tipo de aplicação
que queremos implementar;

12. Globalcode – Open4education
Cenário ...
Aplicação
Controle de iluminação publica.
Requisitos
Funcionais
1. Monitorar e controlar 600.000 lâmpadas para a cidade X;
2. As lâmpadas devem ser acionadas gradualmente ao anoitecer (100 lux);
3. As lâmpadas devem ser desligadas ao amanhecer (1.000 lux);
4. Acionamento e desligamento acidentais devem ser ignorados;
5. Em caso de não-acionamento ou não-desligamento uma mensagem deve ser enviada
indicado a situação;
6. As unidades de controle deverão aceitar comandos de acionamento (100%,
desligamento (0%) e incrementos de luminosidade (0 < x < 100%);
7. A cada transição de estado da lâmpada, uma mensagem deve ser enviada;
8. Deve ser possível verificar o estado de uma lâmpada em qualquer momento.
Não funcionais
1. A unidade de controle da lâmpada deve enviar mensagens utilizando protocolo(s)
aberto(s);
2. O tempo entre a detecção de um estado e o recebimento de uma mensagem, ou o envio
de um comando, não deve ser superior a 2 segundos;
3. As mensagens serão enviadas, via internet sem fio, para as aplicações de controle e
monitoramento.

13. Globalcode – Open4education
Monitor Search Manage
Control Play

14. Globalcode – Open4education
[1]
Control
Plane
Device
To
Server
Timelinesofresponse
10usto10ms10msto1s>1s
Web services and business apps
Server-to-Server (S2S)
Devices and intelligent systems
Thing Thing ThingDevice-to-device (D2D)
Manage
Monitor
Control
Control
Play

15. Globalcode – Open4education
②Coletar os requisitos não-
funcionais [18] da aplicação
relevantes a seleção do
protocolo;
Auditoria, Privacidade, Desempenho, Usabilidade,
Confiabilidade, Segurança, Disponibilidade,
Manutenibilidade, Interoperabilidade, Integridade,
Recuperabilidade

16. Globalcode – Open4educationIoT - Internet of Things - na Iluminação Pública – CPqD
Cenário ...
100 lâmpadas por gateway

17. Globalcode – Open4education
D2S
Devices
Control panel
Monitoring App
ID
Thing
[15]
Emissor -> Canal [Código(Mensagem)] -> Receptor

18. Globalcode – Open4education
ID
Global Unique Identifier

19. Globalcode – Open4education
IP
as Global Unique Identifier
IPv6
FE80:0000:0000:0000:0202:B3FF:FE1E:8329

20. Globalcode – Open4education
Não se preocupe
Cisco

21. Globalcode – Open4education
Ethernet
Wi-fi
GSM/GPRS
SMS
Stack TCP/UDP, HTTP e HTTPS
Internet

22. Globalcode – Open4education
Bluetooth
XBee
Internet
Radio Serial
Gateway

23. Globalcode – Open4education
③Listar os protocolos
candidatos;

24. Globalcode – Open4educationApplication protocols
RFC7252 /2013

25. Globalcode – Open4education
CoAP: The Constrained Application Protocol (CoAP) is a specialized web transfer protocol for
use with constrained nodes and constrained networks in the Internet of Things. [15]
DDS - The OMG Data-Distribution Service for Real-Time Systems (DDS) is the first open
international middleware standard directly addressing publish-subscribe communications for
real-time and embedded systems. [7]
MQTT: is a machine-to-machine (M2M)/"Internet of Things" connectivity protocol. It was
designed as an extremely lightweight publish/subscribe messaging transport. [8]
MQTT-SN: a pub/sub protocol for wireless sensor networks. MQTT-SN can be considered as
a version of MQTT which is adapted to the peculiarities of a wireless communication
environment. [8]
REST - Representational State Transfer (REST) is a software architecture style consisting of
guidelines and best practices for creating scalable web services. [6]
XMPP: The Extensible Messaging and Presence Protocol (XMPP) is an open technology for
real-time communication, which powers a wide range of applications including instant
messaging, presence, multi-party chat, voice and video calls, collaboration, lightweight
middleware, content syndication, and generalized routing of XML data. [14]

26. Globalcode – Open4education
④Elencar as suas principais
características;

27. Globalcode – Open4education
Características
Característica Descrição / Critério
Rede Camada de rede (IPv4, IPv6,
Camada física Ethernet, GSM/GPRS, Wi-Fi
Taxa mensagens* Número de mensagens por segundo considerando um nó em uma rede local.
Rede/Comunicação Camada da rede / comunicação
Suporte a IPv6 Se o protocolo suporta IPv6
Latência Tempo que a mensagem leva de um ponto a outro.
Segurança Protocolos de segurança suportados.
QoS Qualidade do Serviço, um acordo entre o remetente e o destinatário sobre o envio da
mensagem.
Real-time De acordo com a definição deste apresentação é um serviço cujo a latência esta
entre 10us a 10ms.
Interoperabilidade É uma propriedade do sistema de trabalhar com outros sistemas sem restrições.
Tipo de aplicação Taxonomia que classifica os sistemas quanto ao fluxo de suas mensagens. S2S,
D2S e D2D.
Recurso utilizado pelo
protocolo
Recursos (memória) utilizado pelo protocolo.
Padrão de mensagem Padrão de distribuição da mensagem adotado pela arquitetura do sistema.
Plataforma independente Dispõe de clientes e servidores em diversas plataformas.
Padrão aberto Indica se a definição do protocolo é aberto ou proprietário.

28. Globalcode – Open4education
⑤ Identificar quais
características dos
protocolos atendem os
requisitos não-funcionais
da aplicação;
⑥Selecionar o(s)
protocolo(s) mais
adequado(s).

29. Globalcode – Open4education
XMPP DDS*
Rede WAN e LAN Memória compartilhada, WAN e LAN
Física Ethernet / Wi-fi / GPRS Ethernet / Wi-fi
Taxa mensagens ~ 1.900 m/s [24] ~ 11.000 m/s [26]
Rede/Comunicação TCP UDP, TCP
Suporte a IPv6 Sim Sim
Latência 100ms a segundos 100us a milisegundos
Segurança TLS DTLS
QoS N/A Availability, Delivery, Timeliness, Res
Real-time Não Sim
Interoperabilidade Java, DotNet, C Java, C
Tipo de aplicação D2S D2D
Recurso utilizado pelo
protocolo
~ 14k Flash *
Padrão de mensagem Publish/Subscriber, Request/Response, Spoke-hub Publish/Subscriber, Point-to-Point
Plataforma independente Sim Sim
Padrão aberto Sim Sim
* Não encontramos implementação para arduino
Característicasdosprotocolos
** Não encontramos implementação para GSM/GPRS

30. Globalcode – Open4education

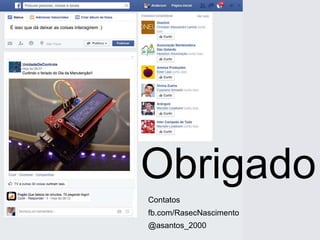

Obrigado
É isso que dá deixar as coisas interagirem :)
