1. Introdução à visão computacional utilizando software livre Msc. Mauro Carlos Pichiliani (pichilia@ita.br)

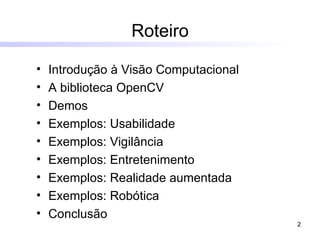

2. Roteiro Introdução à Visão Computacional A biblioteca OpenCV Demos Exemplos: Usabilidade Exemplos: Vigilância Exemplos: Entretenimento Exemplos: Realidade aumentada Exemplos: Robótica Conclusão

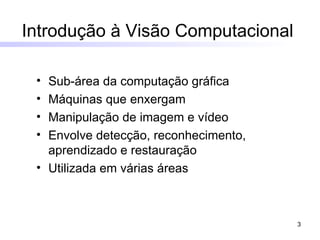

3. Sub-área da computação gráfica Máquinas que enxergam Manipulação de imagem e vídeo Envolve detecção, reconhecimento, aprendizado e restauração Utilizada em várias áreas Introdução à Visão Computacional

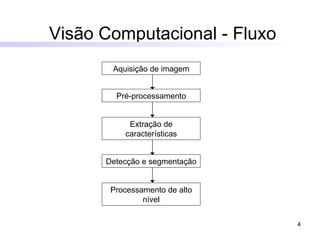

4. Visão Computacional - Fluxo Aquisição de imagem Pré-processamento Detecção e segmentação Processamento de alto nível Extração de características

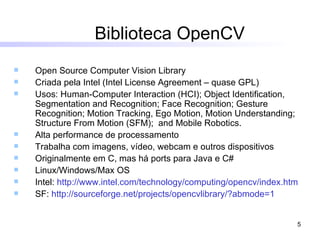

5. Biblioteca OpenCV Open Source Computer Vision Library Criada pela Intel (Intel License Agreement – quase GPL) Usos: Human-Computer Interaction (HCI); Object Identification, Segmentation and Recognition; Face Recognition; Gesture Recognition; Motion Tracking, Ego Motion, Motion Understanding; Structure From Motion (SFM); and Mobile Robotics. Alta performance de processamento Trabalha com imagens, vídeo, webcam e outros dispositivos Originalmente em C, mas há ports para Java e C# Linux/Windows/Max OS Intel: http://www.intel.com/technology/computing/opencv/index.htm SF: http://sourceforge.net/projects/opencvlibrary/ ? abmode =1

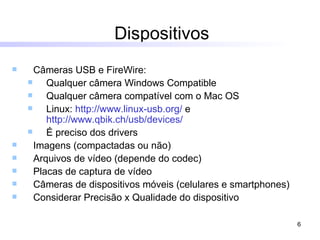

6. Dispositivos Câmeras USB e FireWire: Qualquer câmera Windows Compatible Qualquer câmera compatível com o Mac OS Linux: http://www.linux-usb.org/ e http://www.qbik.ch/usb/devices/ É preciso dos drivers Imagens (compactadas ou não) Arquivos de vídeo (depende do codec) Placas de captura de vídeo Câmeras de dispositivos móveis (celulares e smartphones) Considerar Precisão x Qualidade do dispositivo

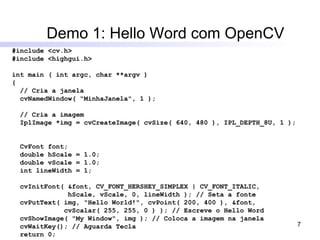

7. Demo 1: Hello Word com OpenCV #include <cv.h> #include <highgui.h> int main ( int argc, char **argv ) { // Cria a janela cvNamedWindow( “MinhaJanela&quot;, 1 ); // Cria a imagem IplImage *img = cvCreateImage( cvSize( 640, 480 ), IPL_DEPTH_8U, 1 ); CvFont font; double hScale = 1.0; double vScale = 1.0; int lineWidth = 1; cvInitFont( &font, CV_FONT_HERSHEY_SIMPLEX | CV_FONT_ITALIC, hScale, vScale, 0, lineWidth ); // Seta a fonte cvPutText( img, &quot;Hello World!&quot;, cvPoint( 200, 400 ), &font, cvScalar( 255, 255, 0 ) ); // Escreve o Hello Word cvShowImage( &quot;My Window&quot;, img ); // Coloca a imagem na janela cvWaitKey(); // Aguarda Tecla return 0; }

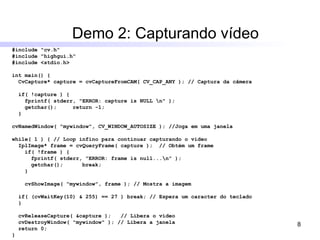

8. Demo 2: Capturando vídeo #include &quot;cv.h&quot; #include &quot;highgui.h&quot; #include <stdio.h> int main() { CvCapture* capture = cvCaptureFromCAM( CV_CAP_ANY ); // Captura da câmera if( !capture ) { fprintf( stderr, &quot;ERROR: capture is NULL \n&quot; ); getchar(); return -1; } cvNamedWindow( &quot;mywindow&quot;, CV_WINDOW_AUTOSIZE ); //Joga em uma janela while( 1 ) { // Loop infino para continuar capturando o vídeo IplImage* frame = cvQueryFrame( capture ); // Obtém um frame if( !frame ) { fprintf( stderr, &quot;ERROR: frame is null...\n&quot; ); getchar(); break; } cvShowImage( &quot;mywindow&quot;, frame ); // Mostra a imagem if( (cvWaitKey(10) & 255) == 27 ) break; // Espera um caracter do teclado } cvReleaseCapture( &capture ); // Libera o vídeo cvDestroyWindow( &quot;mywindow&quot; ); // Libera a janela return 0; }

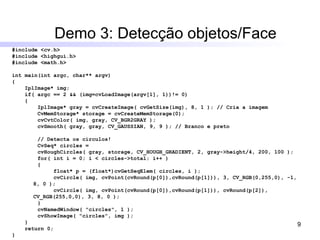

9. Demo 3: Detecção objetos/Face #include <cv.h> #include <highgui.h> #include <math.h> int main(int argc, char** argv) { IplImage* img; if( argc == 2 && (img=cvLoadImage(argv[1], 1))!= 0) { IplImage* gray = cvCreateImage( cvGetSize(img), 8, 1 ); // Cria a imagem CvMemStorage* storage = cvCreateMemStorage(0); cvCvtColor( img, gray, CV_BGR2GRAY ); cvSmooth( gray, gray, CV_GAUSSIAN, 9, 9 ); // Branco e preto // Detecta os círculos! CvSeq* circles = cvHoughCircles( gray, storage, CV_HOUGH_GRADIENT, 2, gray->height/4, 200, 100 ); for( int i = 0; i < circles->total; i++ ) { float* p = (float*)cvGetSeqElem( circles, i ); cvCircle( img, cvPoint(cvRound(p[0]),cvRound(p[1])), 3, CV_RGB(0,255,0), -1, 8, 0 ); cvCircle( img, cvPoint(cvRound(p[0]),cvRound(p[1])), cvRound(p[2]), CV_RGB(255,0,0), 3, 8, 0 ); } cvNamedWindow( &quot;circles&quot;, 1 ); cvShowImage( &quot;circles&quot;, img ); } return 0; }

10. Exemplos: Usabilidade (1) Detecção da face para movimentação do mouse:

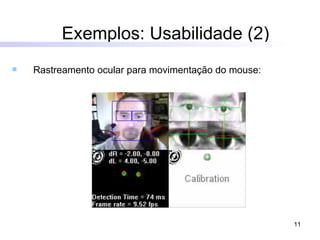

11. Exemplos: Usabilidade (2) Rastreamento ocular para movimentação do mouse:

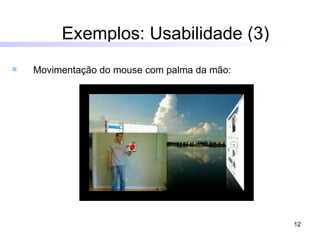

12. Exemplos: Usabilidade (3) Movimentação do mouse com palma da mão:

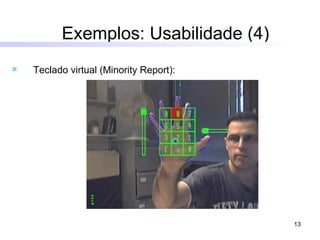

13. Exemplos: Usabilidade (4) Teclado virtual (Minority Report):

14. Exemplos: Vigilância (1) Rastreamento de pessoas/objetos:

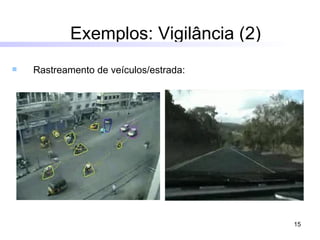

15. Exemplos: Vigilância (2) Rastreamento de veículos/estrada:

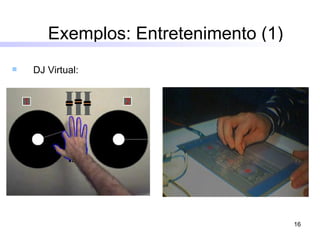

16. Exemplos: Entretenimento (1) DJ Virtual:

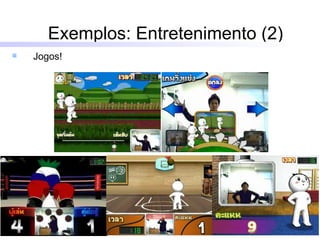

17. Exemplos: Entretenimento (2) Jogos!

18. Exemplos: Entretenimento (3) Playstation Eye

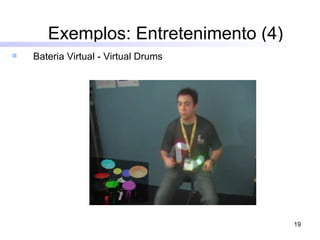

19. Exemplos: Entretenimento (4) Bateria Virtual - Virtual Drums

20. Exemplos: Realidade Aumentada (1) Jogo de naves

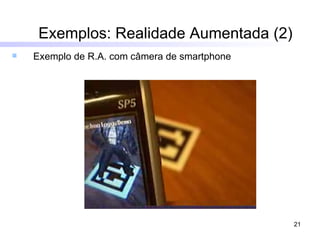

21. Exemplos: Realidade Aumentada (2) Exemplo de R.A. com câmera de smartphone

22. Exemplos: Robótica Área que provavelmente mais utiliza Visão Computacional Exemplos:

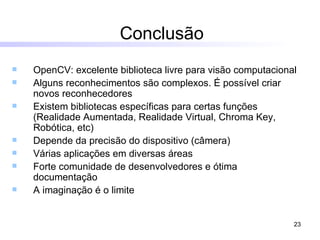

23. Conclusão OpenCV: excelente biblioteca livre para visão computacional Alguns reconhecimentos são complexos. É possível criar novos reconhecedores Existem bibliotecas específicas para certas funções (Realidade Aumentada, Realidade Virtual, Chroma Key, Robótica, etc) Depende da precisão do dispositivo (câmera) Várias aplicações em diversas áreas Forte comunidade de desenvolvedores e ótima documentação A imaginação é o limite

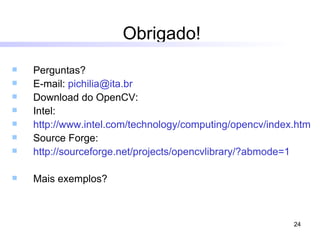

24. Obrigado! Perguntas? E-mail: [email_address] Download do OpenCV: Intel: http://www.intel.com/technology/computing/opencv/index.htm Source Forge: http ://sourceforge.net/projects/opencvlibrary/?abmode=1 Mais exemplos?

25. Mais exemplos Aplicação de exemplo de deteção de elementos em movimento http://www.codeproject.com/KB/audio-video/Motion_Detection.aspx Descobrir distâncias curtas com uma WebCam e uma apontador laser: http://www.pages.drexel.edu/~twd25/webcam_laser_ranger.html Leitor de código de barras com uma WebCam: http://www.vivaolinux.com.br/artigo/Zebra-Barcode-Reader-Lendo-codigo-de-barras-com-a-sua-Webcam-no-Linux/ Exemplos de projetos gerais que envolvem uma WebCam http://www.raphnet.net/divers/webcam/webcam_en.php
