O documento discute visão computacional e fornece uma introdução aos principais tópicos, incluindo: (1) como os computadores processam imagens, (2) bibliotecas como OpenCV, (3) algoritmos como detecção de movimento, detecção facial e estimativa de posição 3D, e (4) aplicações como reconhecimento de objetos e caracteres.

1. Daniel Lélis Baggio [email_address] TORP – The Open Robot Project Módulo de Visão Computacional

2. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

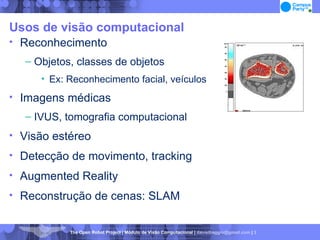

3. Usos de visão computacional Reconhecimento Objetos, classes de objetos Ex: Reconhecimento facial, veículos Imagens médicas IVUS, tomografia computacional Visão estéreo Detecção de movimento, tracking Augmented Reality Reconstrução de cenas: SLAM

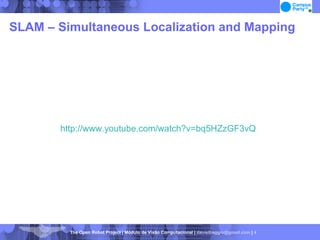

4. SLAM – Simultaneous Localization and Mapping http://www.youtube.com/watch?v=bq5HZzGF3vQ

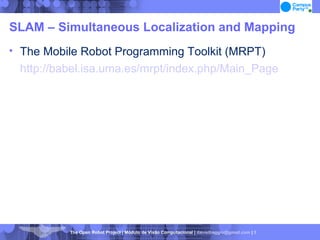

5. SLAM – Simultaneous Localization and Mapping The Mobile Robot Programming Toolkit (MRPT) http://babel.isa.uma.es/mrpt/index.php/Main_Page

6. Visão Estéreo Profundidade

7. Visão Estéreo Profundidade

8. Visão Estéreo

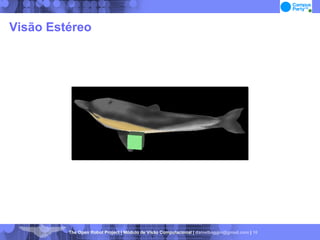

9. Visão Estéreo

10. Visão Estéreo

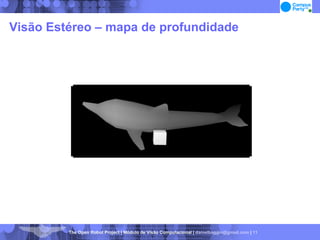

11. Visão Estéreo – mapa de profundidade

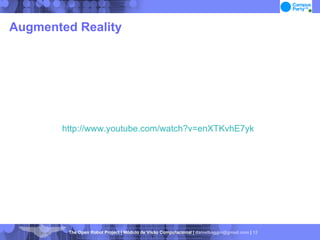

12. Augmented Reality http://www.youtube.com/watch?v=enXTKvhE7yk

13. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

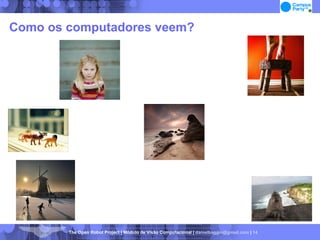

14. Como os computadores veem?

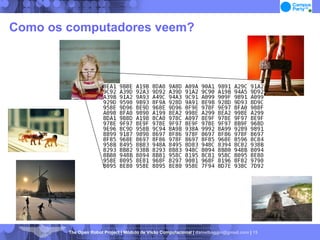

15. Como os computadores veem?

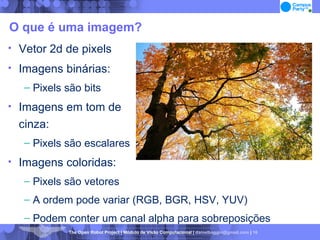

16. O que é uma imagem? Vetor 2d de pixels Imagens binárias: Pixels são bits Imagens em tom de cinza: Pixels são escalares Imagens coloridas: Pixels são vetores A ordem pode variar (RGB, BGR, HSV, YUV)‏ Podem conter um canal alpha para sobreposições

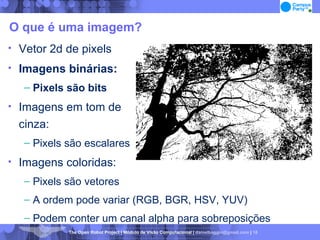

17. O que é uma imagem? Vetor 2d de pixels Imagens binárias: Pixels são bits Imagens em tom de cinza: Pixels são escalares Imagens coloridas: Pixels são vetores A ordem pode variar (RGB, BGR, HSV, YUV)‏ Podem conter um canal alpha para sobreposições

18. O que é uma imagem? Vetor 2d de pixels Imagens binárias: Pixels são bits Imagens em tom de cinza: Pixels são escalares Imagens coloridas: Pixels são vetores A ordem pode variar (RGB, BGR, HSV, YUV)‏ Podem conter um canal alpha para sobreposições

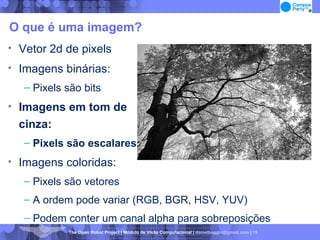

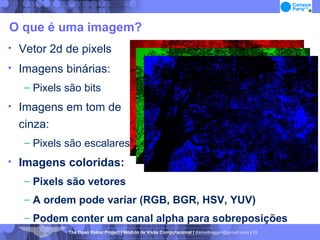

19. O que é uma imagem? Vetor 2d de pixels Imagens binárias: Pixels são bits Imagens em tom de cinza: Pixels são escalares Imagens coloridas: Pixels são vetores A ordem pode variar (RGB, BGR, HSV, YUV)‏ Podem conter um canal alpha para sobreposições

20. O que é uma imagem? Vetor 2d de pixels Imagens binárias: Pixels são bits Imagens em tom de cinza: Pixels são escalares Imagens coloridas: Pixels são vetores A ordem pode variar (RGB, BGR, HSV, YUV)‏ Podem conter um canal alpha para sobreposições

21. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

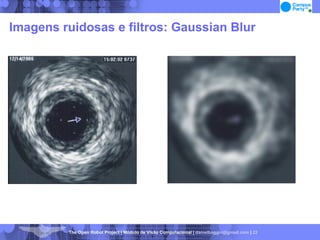

22. Imagens ruidosas e filtros: Gaussian Blur

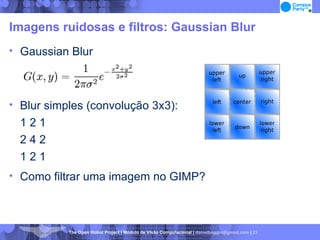

23. Imagens ruidosas e filtros: Gaussian Blur Gaussian Blur Blur simples (convolução 3x3): 1 2 1 2 4 2 1 2 1 Como filtrar uma imagem no GIMP?

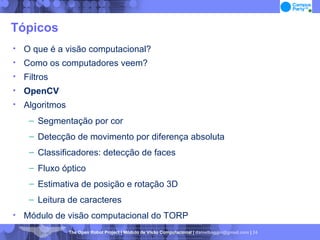

24. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

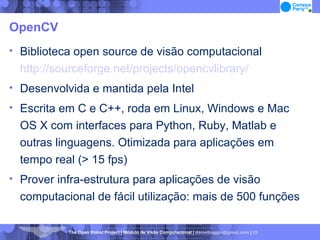

25. OpenCV Biblioteca open source de visão computacional http://sourceforge.net/projects/opencvlibrary/ Desenvolvida e mantida pela Intel Escrita em C e C++, roda em Linux, Windows e Mac OS X com interfaces para Python, Ruby, Matlab e outras linguagens. Otimizada para aplicações em tempo real (> 15 fps)‏ Prover infra-estrutura para aplicações de visão computacional de fácil utilização: mais de 500 funções

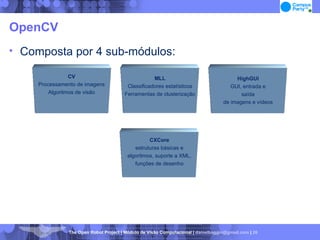

26. OpenCV Composta por 4 sub-módulos: CV Processamento de imagens Algoritmos de visão MLL Classificadores estatísticos Ferramentas de clusterização HighGUI GUI, entrada e saída de imagens e vídeos CXCore estruturas básicas e algoritmos, suporte a XML, funções de desenho

27. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

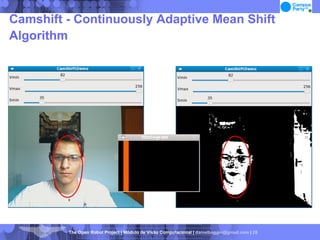

28. Camshift - Continuously Adaptive Mean Shift Algorithm

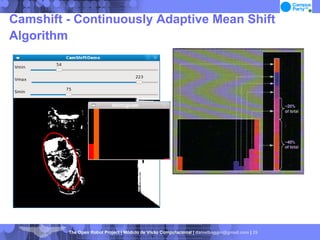

29. Camshift - Continuously Adaptive Mean Shift Algorithm

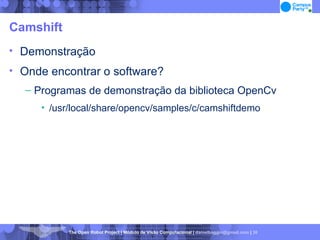

30. Camshift Demonstração Onde encontrar o software? Programas de demonstração da biblioteca OpenCv /usr/local/share/opencv/samples/c/camshiftdemo

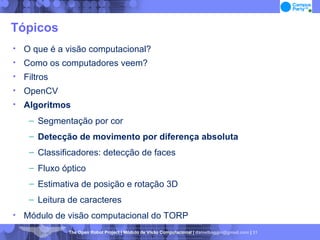

31. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

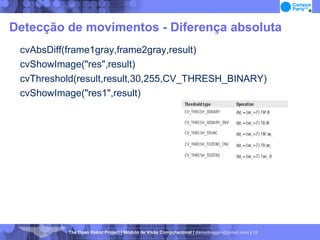

32. Detecção de movimentos - Diferença absoluta cvAbsDiff(frame1gray,frame2gray,result) cvShowImage("res",result) cvThreshold(result,result,30,255,CV_THRESH_BINARY) cvShowImage("res1",result)‏

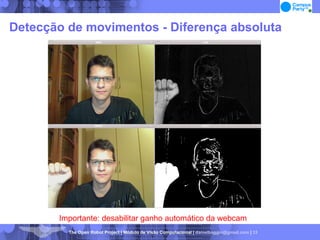

33. Detecção de movimentos - Diferença absoluta Importante: desabilitar ganho automático da webcam

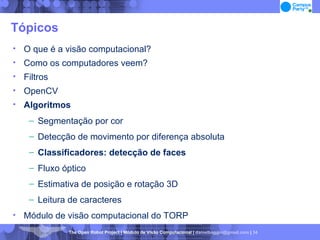

34. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

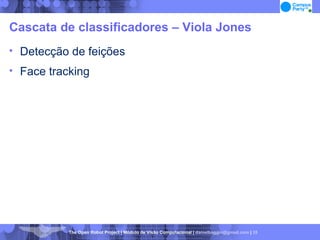

35. Cascata de classificadores – Viola Jones Detecção de feições Face tracking

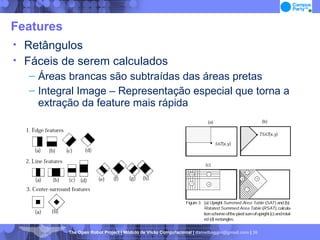

36. Features Retângulos Fáceis de serem calculados Áreas brancas são subtraídas das áreas pretas Integral Image – Representação especial que torna a extração da feature mais rápida

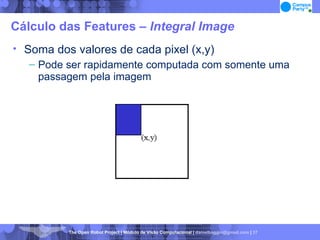

37. Cálculo das Features – Integral Image Soma dos valores de cada pixel (x,y)‏ Pode ser rapidamente computada com somente uma passagem pela imagem

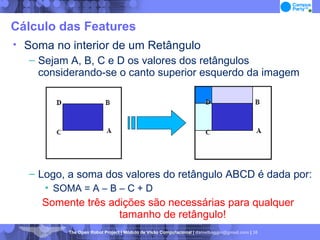

38. Cálculo das Features Soma no interior de um Retângulo Sejam A, B, C e D os valores dos retângulos considerando-se o canto superior esquerdo da imagem Logo, a soma dos valores do retângulo ABCD é dada por: SOMA = A – B – C + D Somente três adições são necessárias para qualquer tamanho de retângulo!

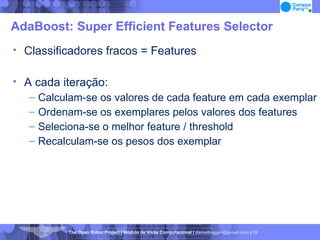

39. AdaBoost: Super Efficient Features Selector Classificadores fracos = Features A cada iteração: Calculam-se os valores de cada feature em cada exemplar Ordenam-se os exemplares pelos valores dos features Seleciona-se o melhor feature / threshold Recalculam-se os pesos dos exemplar

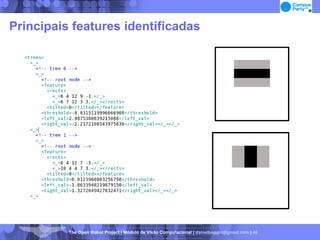

40. Principais features identificadas

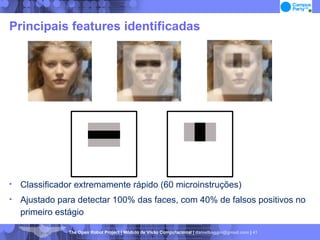

41. Principais features identificadas Classificador extremamente rápido (60 microinstruções)‏ Ajustado para detectar 100% das faces, com 40% de falsos positivos no primeiro estágio

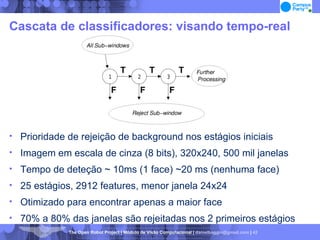

42. Cascata de classificadores: visando tempo-real Prioridade de rejeição de background nos estágios iniciais Imagem em escala de cinza (8 bits), 320x240, 500 mil janelas Tempo de deteção ~ 10ms (1 face) ~20 ms (nenhuma face)‏ 25 estágios, 2912 features, menor janela 24x24 Otimizado para encontrar apenas a maior face 70% a 80% das janelas são rejeitadas nos 2 primeiros estágios

43. Pré processamento Conversão para escala de cinza cvCvtColor( img, cinza, CV_BGR2GRAY ); RGB[A]->Gray: Y<-0.299*R + 0.587*G + 0.114*B Redimensionamento cvResize( cinza, imagem_reduzida, CV_INTER_LINEAR ); Normalização de brilho cvEqualizeHist( imagem_reduzida, imagem_reduzida ); 1. calcular histograma H para src. 2. normalizar histograma, de forma que a soma seja 255. 3. computar a integral do histograma: H’(i) = somatório0≤j≤iH(j)‏ 4. transformar a imagem usando H’ como look-up table: dst(x,y)=H’(src(x,y))‏

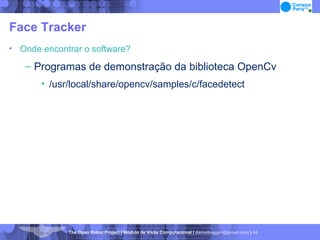

44. Face Tracker Onde encontrar o software? Programas de demonstração da biblioteca OpenCv /usr/local/share/opencv/samples/c/facedetect

45. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

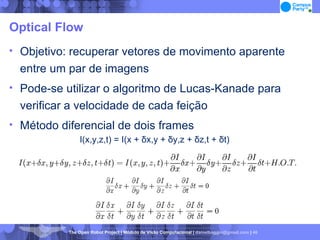

46. Optical Flow Objetivo: recuperar vetores de movimento aparente entre um par de imagens Pode-se utilizar o algoritmo de Lucas-Kanade para verificar a velocidade de cada feição Método diferencial de dois frames I(x,y,z,t) = I(x + δx,y + δy,z + δz,t + δt)‏

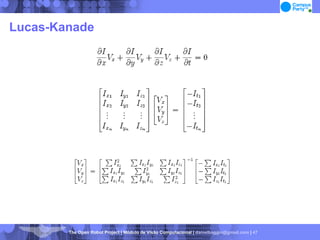

47. Lucas-Kanade

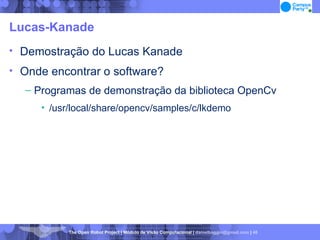

48. Lucas-Kanade Demostração do Lucas Kanade Onde encontrar o software? Programas de demonstração da biblioteca OpenCv /usr/local/share/opencv/samples/c/lkdemo

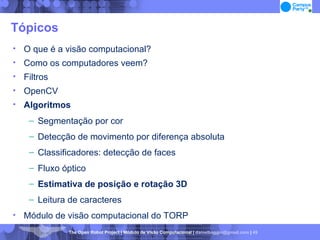

49. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

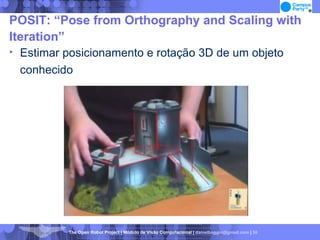

50. POSIT: “Pose from Orthography and Scaling with Iteration” Estimar posicionamento e rotação 3D de um objeto conhecido

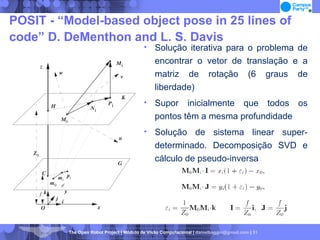

51. POSIT - “Model-based object pose in 25 lines of code” D. DeMenthon and L. S. Davis Solução iterativa para o problema de encontrar o vetor de translação e a matriz de rotação (6 graus de liberdade)‏ Supor inicialmente que todos os pontos têm a mesma profundidade Solução de sistema linear super-determinado. Decomposição SVD e cálculo de pseudo-inversa

52. EHCI – Enhanced Human Computer Interaction Utilização do algoritmo Posit para obter head tracking com 6 graus de liberdade

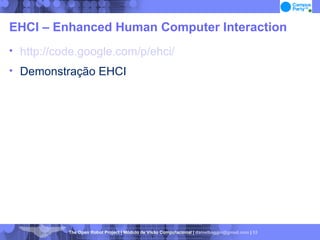

53. EHCI – Enhanced Human Computer Interaction http://code.google.com/p/ehci/ Demonstração EHCI

54. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

55. Reconhecimento de Caracteres - OCR Bibliotecas: OCR Opus http://code.google.com/p/ocropus/ Tesseract http://code.google.com/p/tesseract-ocr/

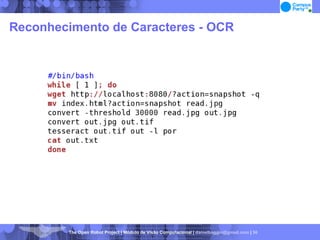

56. Reconhecimento de Caracteres - OCR

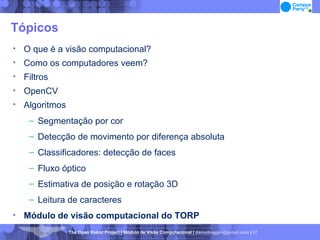

57. Tópicos O que é a visão computacional? Como os computadores veem? Filtros OpenCV Algoritmos Segmentação por cor Detecção de movimento por diferença absoluta Classificadores: detecção de faces Fluxo óptico Estimativa de posição e rotação 3D Leitura de caracteres Módulo de visão computacional do TORP

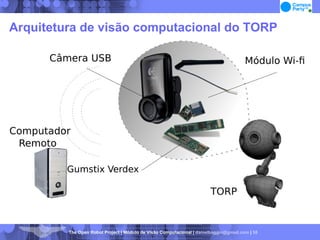

58. Arquitetura de visão computacional do TORP

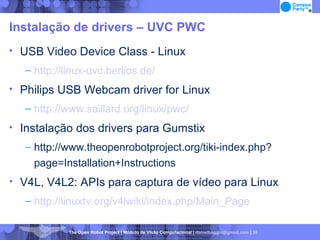

59. Instalação de drivers – UVC PWC USB Video Device Class - Linux http://linux-uvc.berlios.de/ Philips USB Webcam driver for Linux http://www.saillard.org/linux/pwc/ Instalação dos drivers para Gumstix http://www.theopenrobotproject.org/tiki-index.php?page=Installation+Instructions V4L, V4L2: APIs para captura de vídeo para Linux http://linuxtv.org/v4lwiki/index.php/Main_Page

60. Mjpeg streamer Servidor http + obtenção frames UVC ./mjpg_streamer -o &quot;output_http.so -w ./www&quot; http://sourceforge.net/projects/mjpg-streamer/

61. Referências Gary Bradsky & Adrian Kaehler “Learning OpenCV” D. DeMenthon and L. S. Davis “Model-based object pose in 25 lines of code” Jean-Yves Bouguet. “Pyramidal Implementation of the Lucas Kanade Feature Tracker Description of the algorithm”

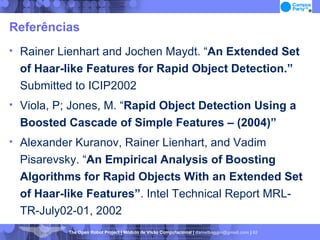

62. Referências Rainer Lienhart and Jochen Maydt. “ An Extended Set of Haar-like Features for Rapid Object Detection.” Submitted to ICIP2002 Viola, P; Jones, M. “ Rapid Object Detection Using a Boosted Cascade of Simple Features – (2004)‏” Alexander Kuranov, Rainer Lienhart, and Vadim Pisarevsky. “ An Empirical Analysis of Boosting Algorithms for Rapid Objects With an Extended Set of Haar-like Features” . Intel Technical Report MRL-TR-July02-01, 2002

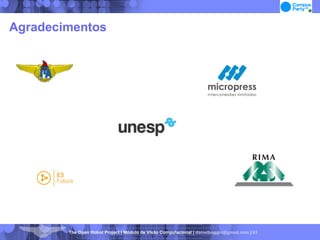

63. Agradecimentos

64. Agradecimentos

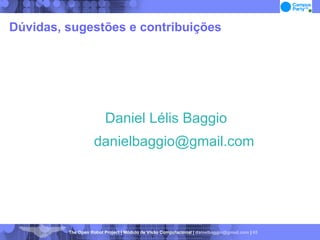

65. Dúvidas, sugestões e contribuições Daniel Lélis Baggio [email_address]
