1. Mauro Pichiliani, Researcher/Scientist
mpichi@br.ibm.com, @pichiliani

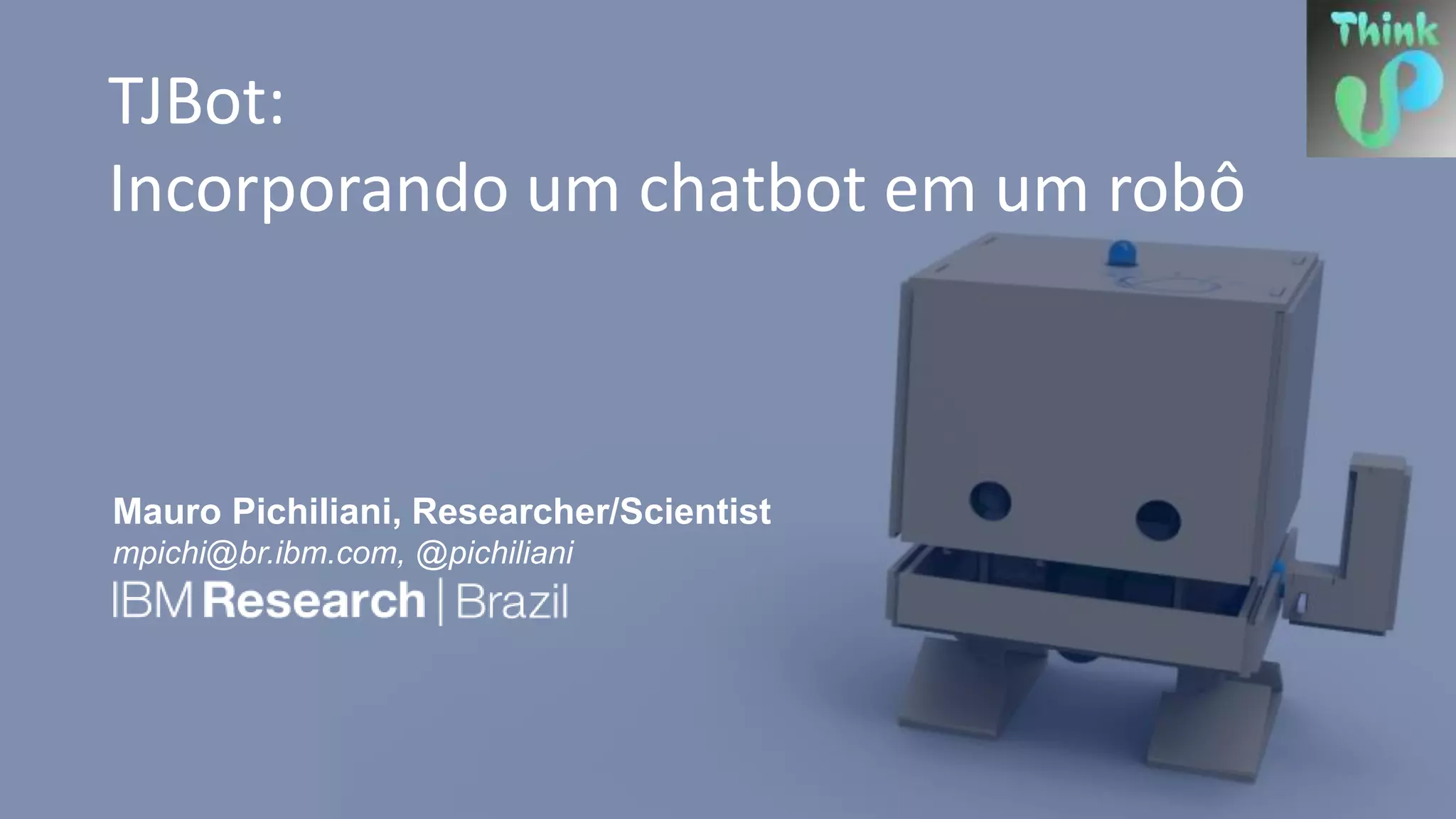

TJBot:
Incorporando um chatbot em um robô

2. © 2017 IBM Corporation

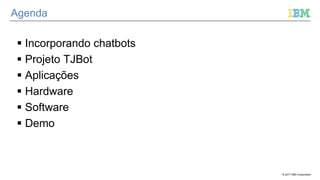

Agenda
 Incorporando chatbots
 Projeto TJBot
 Aplicações
 Hardware
 Software
 Demo

3. © 2017 IBM Corporation

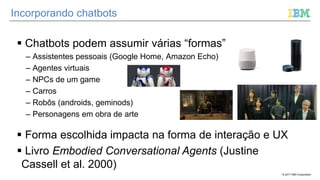

Incorporando chatbots
 Chatbots podem assumir várias “formas”
– Assistentes pessoais (Google Home, Amazon Echo)
– Agentes virtuais
– NPCs de um game
– Carros
– Robôs (androids, geminods)
– Personagens em obra de arte
 Forma escolhida impacta na forma de interação e UX
 Livro Embodied Conversational Agents (Justine
Cassell et al. 2000)

4. © 2017 IBM Corporation

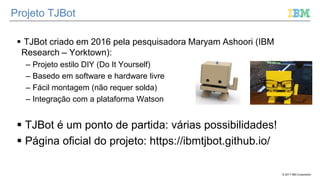

Projeto TJBot
 TJBot criado em 2016 pela pesquisadora Maryam Ashoori (IBM
Research – Yorktown):
– Projeto estilo DIY (Do It Yourself)
– Basedo em software e hardware livre
– Fácil montagem (não requer solda)
– Integração com a plataforma Watson
 TJBot é um ponto de partida: várias possibilidades!
 Página oficial do projeto: https://ibmtjbot.github.io/

5. © 2017 IBM Corporation
Aplicações
 Ensino de programação
 Introdução a eletrônica
 Conceitos de robótica básica
 Uso em conjunto com IoT
 Possibilidade de customização para melhorar a UX!

6. © 2017 IBM Corporation

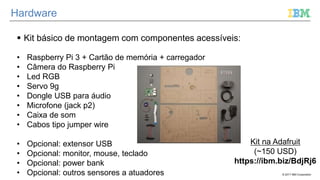

Hardware
 Kit básico de montagem com componentes acessíveis:
• Raspberry Pi 3 + Cartão de memória + carregador
• Câmera do Raspberry Pi
• Led RGB
• Servo 9g
• Dongle USB para áudio
• Microfone (jack p2)
• Caixa de som
• Cabos tipo jumper wire
• Opcional: extensor USB
• Opcional: monitor, mouse, teclado
• Opcional: power bank
• Opcional: outros sensores a atuadores
Kit na Adafruit
(~150 USD)
https://ibm.biz/BdjRj6

7. © 2017 IBM Corporation
Hardware - corpo
 “Corpo” do TJBot pode ser montado com:
– Kit cardboard
– Gerado com impressora 3D
Design aberto - https://ibmtjbot.github.io/
https://www.youtube.com/watch?v=bLt3Cf2Ui3o

8. © 2017 IBM Corporation
Software - sistema
 TJBot requer SO no Raspberry Pi 3 (recomendação: Raspbian pelo
Noobs)
 Componentes externos requerem configuração extra:
– Rede (WiFi ou Ethernet)
– Placa de som USB
– Câmera
– Ligação dos cabos (jumper wire)
 Desenvolvimento pode ser feito em diversas plataformas e
linguagens de programação

9. © 2017 IBM Corporation

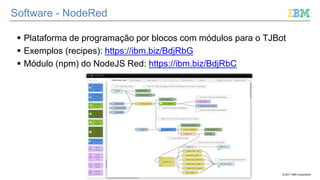

Software - NodeRed
 Plataforma de programação por blocos com módulos para o TJBot
 Exemplos (recipes): https://ibm.biz/BdjRbG
 Módulo (npm) do NodeJS Red: https://ibm.biz/BdjRbC

10. © 2017 IBM Corporation

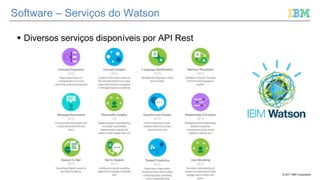

Software – Serviços do Watson
 Diversos serviços disponíveis por API Rest

11. © 2017 IBM Corporation

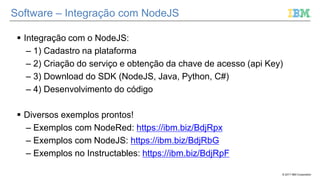

Software – Integração com NodeJS
 Integração com o NodeJS:
– 1) Cadastro na plataforma
– 2) Criação do serviço e obtenção da chave de acesso (api Key)
– 3) Download do SDK (NodeJS, Java, Python, C#)
– 4) Desenvolvimento do código
 Diversos exemplos prontos!
– Exemplos com NodeRed: https://ibm.biz/BdjRpx
– Exemplos com NodeJS: https://ibm.biz/BdjRbG
– Exemplos no Instructables: https://ibm.biz/BdjRpF

12. © 2017 IBM Corporation

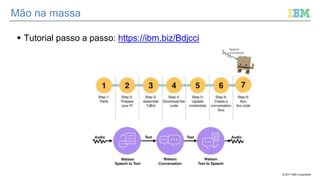

Mão na massa
 Tutorial passo a passo: https://ibm.biz/Bdjcci

13. © 2017 IBM Corporation

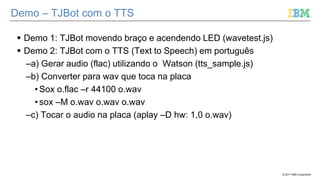

Demo – TJBot com o TTS
 Demo 1: TJBot movendo braço e acendendo LED (wavetest.js)
 Demo 2: TJBot com o TTS (Text to Speech) em português
–a) Gerar audio (flac) utilizando o Watson (tts_sample.js)
–b) Converter para wav que toca na placa
• Sox o.flac –r 44100 o.wav
• sox –M o.wav o.wav o.wav
–c) Tocar o audio na placa (aplay –D hw: 1,0 o.wav)

14. © 2017 IBM Corporation
IBM Research – Brazil
http://www.research.ibm.com/brazil/
mpichi@br.ibm.com, @pichiliani
