Introdução ao RUP

http://www.takenami.com.br

Introdução ao RUP
Igor Takenami

itakenami@gmail.com
http://twitter.com/itakenami

Versão 1.0


Problemas no Desenv. de Software


O problema...


...depende do ponto de vista!!!

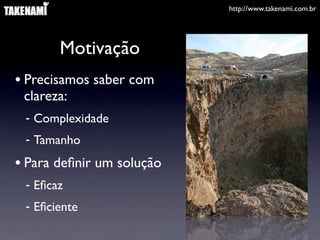

Motivação
• Precisamos saber com
clareza:
- Complexidade
- Tamanho
• Para definir um solução
- Eficaz
- Eficiente

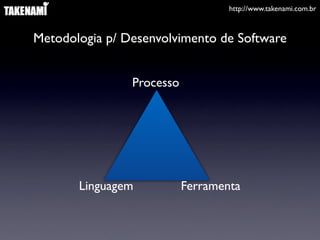

Metodologia p/ Desenvolvimento de Software

Processo

Linguagem Ferramenta

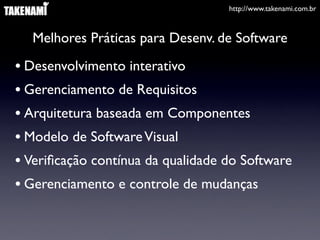

Melhores Práticas para Desenv. de Software

• Desenvolvimento interativo
• Gerenciamento de Requisitos
• Arquitetura baseada em Componentes
• Modelo de Software Visual
• Veriﬁcação contínua da qualidade do Software
• Gerenciamento e controle de mudanças


Desenvolvimento Iterativo

Desenvolvimento em Desenvolvimento
Cascata Iterativo

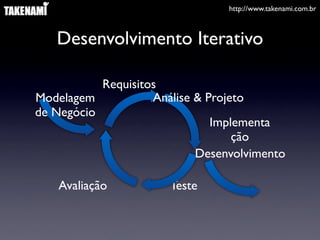

Desenvolvimento Iterativo

Requisitos
Modelagem Análise & Projeto
de Negócio
Implementa
ção
Desenvolvimento

Avaliação Teste

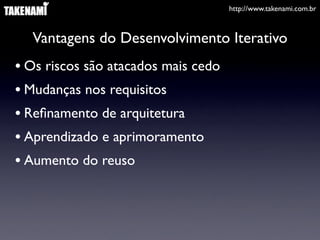

Vantagens do Desenvolvimento Iterativo
• Os riscos são atacados mais cedo
• Mudanças nos requisitos
• Reﬁnamento de arquitetura
• Aprendizado e aprimoramento
• Aumento do reuso

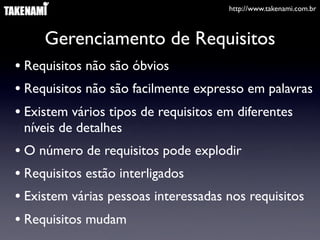

Gerenciamento de Requisitos
• Requisitos não são óbvios
• Requisitos não são facilmente expresso em palavras
• Existem vários tipos de requisitos em diferentes
níveis de detalhes
• O número de requisitos pode explodir
• Requisitos estão interligados
• Existem várias pessoas interessadas nos requisitos
• Requisitos mudam

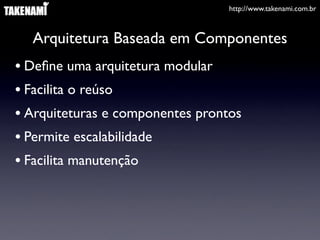

Arquitetura Baseada em Componentes
• Deﬁne uma arquitetura modular
• Facilita o reúso
• Arquiteturas e componentes prontos
• Permite escalabilidade
• Facilita manutenção

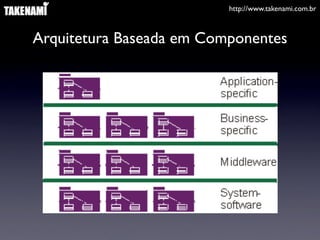

Arquitetura Baseada em Componentes


Modelagem Visual
• Ajuda a entender sistemas complexos
• Facilita a linguagem e comunicação entre o
mundo real e o que vai ser desenvolvido
• Explora e compara alternativas
• Forma uma base para a implementação
• Facilita a captura dos requisitos
• Comunica as decisões sem ambigüidades

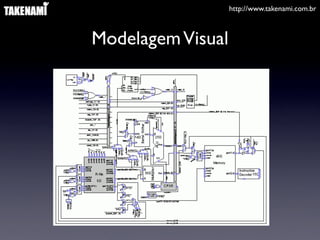

Modelagem Visual


Modelagem Visual - Software


Verificação Contínua da Qualidade
• O que é qualidade?
• Onde está a qualidade?
- Qualidade do Processo
- Qualidade do Produto
• Gerência da qualidade consiste em:
- Identificar métricas
- Coletar dados
- Identificar os pontos que afetam a qualidade o quanto antes
- Alinhar a equipe ao processo adotado

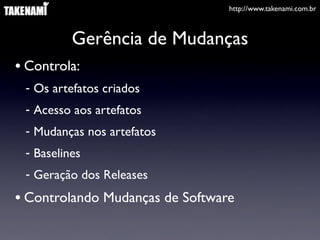

Gerência de Mudanças
• Controla:
- Os artefatos criados
- Acesso aos artefatos
- Mudanças nos artefatos
- Baselines
- Geração dos Releases
• Controlando Mudanças de Software

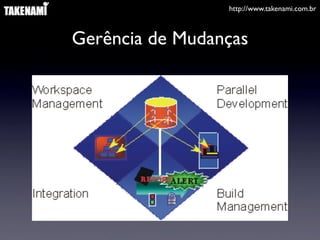

Gerência de Mudanças

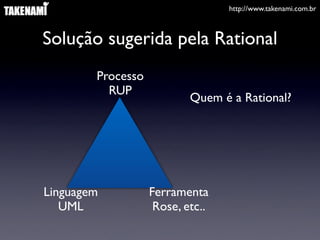

Solução sugerida pela Rational
Processo
RUP
Quem é a Rational?

Linguagem Ferramenta
UML Rose, etc..


O que é RUP?
• O RUP (Rational Uniﬁed Process) é um
framework para desenvolvimento de software
criado pela empresas Rational
• Tem como objetivo oferecer um processo de
desenvolvimento “bem deﬁnido” e “bem gerido”
• Utiliza as 6 melhores práticas de
desenvolvimento de software

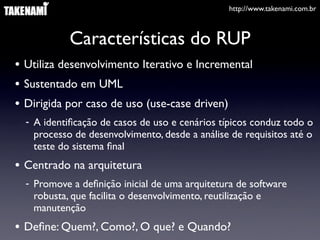

Características do RUP
• Utiliza desenvolvimento Iterativo e Incremental
• Sustentado em UML
• Dirigida por caso de uso (use-case driven)
- A identificação de casos de uso e cenários típicos conduz todo o
processo de desenvolvimento, desde a análise de requisitos até o
teste do sistema final
• Centrado na arquitetura
- Promove a definição inicial de uma arquitetura de software
robusta, que facilita o desenvolvimento, reutilização e
manutenção
• Define: Quem?, Como?, O que? e Quando?

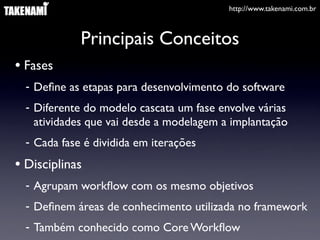

Principais Conceitos
• Fases
- Define as etapas para desenvolvimento do software
- Diferente do modelo cascata um fase envolve várias
atividades que vai desde a modelagem a implantação
- Cada fase é dividida em iterações
• Disciplinas
- Agrupam workflow com os mesmo objetivos
- Definem áreas de conhecimento utilizada no framework
- Também conhecido como Core Workflow

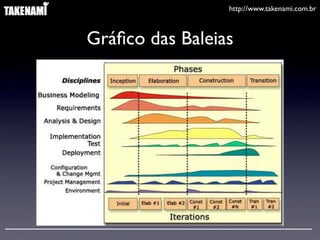

Gráﬁco das Baleias

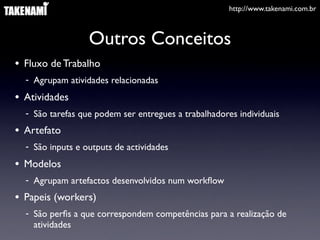

Outros Conceitos
• Fluxo de Trabalho
- Agrupam atividades relacionadas
• Atividades
- São tarefas que podem ser entregues a trabalhadores individuais
• Artefato
- São inputs e outputs de actividades
• Modelos
- Agrupam artefactos desenvolvidos num workﬂow
• Papeis (workers)
- São perﬁs a que correspondem competências para a realização de
atividades


Deﬁnições dos Conceitos
Papeis (Workers) - Quem?
Atividades (Activities) - Como?
Artefatos (Artifacts) - O Que?
Fluxo de Trabalho (Workﬂows) - Quando?

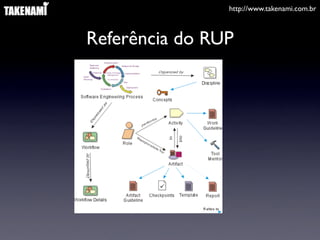

Referência do RUP

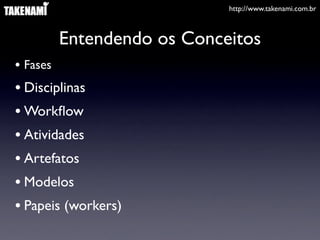

Entendendo os Conceitos
• Fases
• Disciplinas
• Workﬂow
• Atividades
• Artefatos
• Modelos
• Papeis (workers)

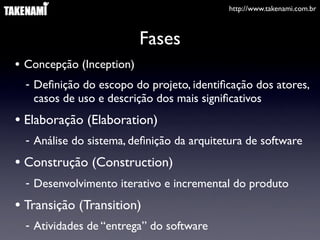

Fases
• Concepção (Inception)
- Definição do escopo do projeto, identificação dos atores,
casos de uso e descrição dos mais significativos
• Elaboração (Elaboration)
- Análise do sistema, definição da arquitetura de software
• Construção (Construction)
- Desenvolvimento iterativo e incremental do produto
• Transição (Transition)
- Atividades de “entrega” do software

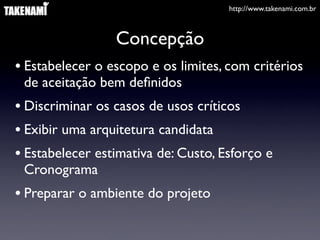

Concepção
• Estabelecer o escopo e os limites, com critérios
de aceitação bem deﬁnidos
• Discriminar os casos de usos críticos
• Exibir uma arquitetura candidata
• Estabelecer estimativa de: Custo, Esforço e
Cronograma
• Preparar o ambiente do projeto

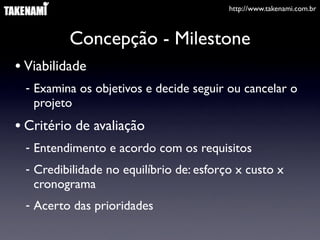

Concepção - Milestone
• Viabilidade
- Examina os objetivos e decide seguir ou cancelar o
projeto
• Critério de avaliação
- Entendimento e acordo com os requisitos
- Credibilidade no equilíbrio de: esforço x custo x
cronograma
- Acerto das prioridades

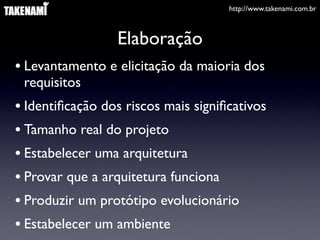

Elaboração
• Levantamento e elicitação da maioria dos
requisitos
• Identiﬁcação dos riscos mais signiﬁcativos
• Tamanho real do projeto
• Estabelecer uma arquitetura
• Provar que a arquitetura funciona
• Produzir um protótipo evolucionário
• Estabelecer um ambiente

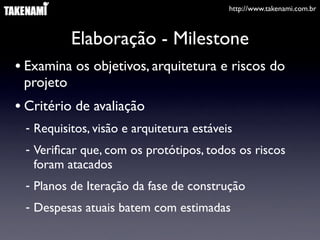

Elaboração - Milestone
• Examina os objetivos, arquitetura e riscos do
projeto
- Requisitos, visão e arquitetura estáveis
- Veriﬁcar que, com os protótipos, todos os riscos
foram atacados
- Planos de Iteração da fase de construção
- Despesas atuais batem com estimadas

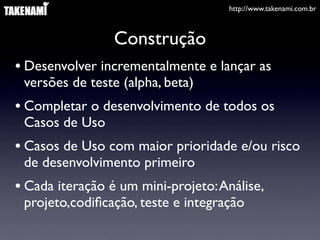

Construção
• Desenvolver incrementalmente e lançar as
versões de teste (alpha, beta)
• Completar o desenvolvimento de todos os
Casos de Uso
• Casos de Uso com maior prioridade e/ou risco
de desenvolvimento primeiro
• Cada iteração é um mini-projeto: Análise,
projeto,codiﬁcação, teste e integração


Construção - Milestone
• Sistema e manual
- O Sistema passou em todos os testes de integração?
- O sistema já esta maduro o suﬁciente pra ser
entregue?
- Os stakeholders estão prontos para usá-lo?
• Despesas reais versus planejadas continuam
aceitaveis?


Transição
• Conversão do ambiente para produção
• Treinamento de usuários e manutenção
• Suporte ao usuário

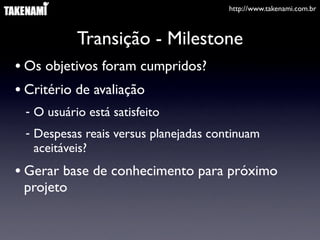

Transição - Milestone
• Os objetivos foram cumpridos?
- O usuário está satisfeito
- Despesas reais versus planejadas continuam
aceitáveis?
• Gerar base de conhecimento para próximo
projeto

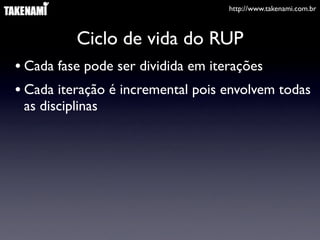

Ciclo de vida do RUP
• Cada fase pode ser dividida em iterações
• Cada iteração é incremental pois envolvem todas
as disciplinas


Iterações
• Cada iteração resulta num incremento ao
produto
- Tipicamente é analisado e implementado um grupo
de casos de utilização ou de variantes de casos de
utilização
• Cada iteração passa pelos workﬂows técnicos
- Importância relativa dos workﬂows varia com as fases

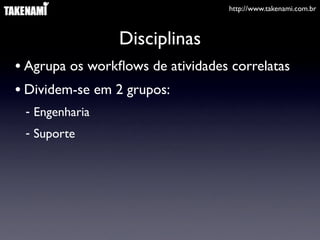

Disciplinas
• Agrupa os workﬂows de atividades correlatas
• Dividem-se em 2 grupos:
- Engenharia
- Suporte

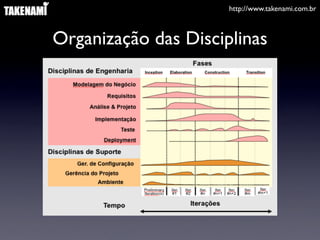

Organização das Disciplinas

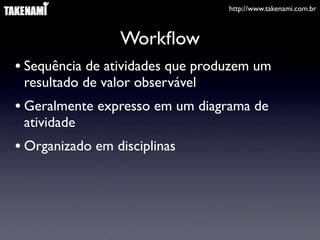

Workﬂow
• Sequência de atividades que produzem um
resultado de valor observável
• Geralmente expresso em um diagrama de
atividade
• Organizado em disciplinas

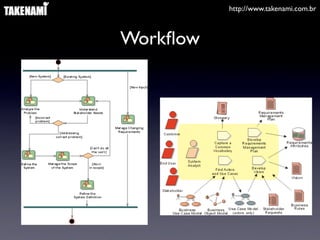

Workﬂow

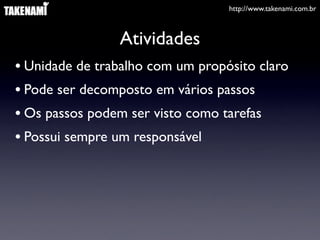

Atividades
• Unidade de trabalho com um propósito claro
• Pode ser decomposto em vários passos
• Os passos podem ser visto como tarefas
• Possui sempre um responsável

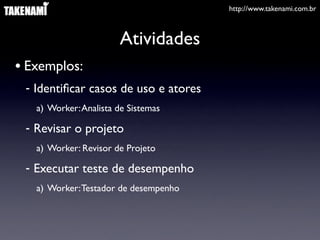

Atividades
• Exemplos:
- Identiﬁcar casos de uso e atores
a) Worker: Analista de Sistemas

- Revisar o projeto
a) Worker: Revisor de Projeto

- Executar teste de desempenho
a) Worker: Testador de desempenho

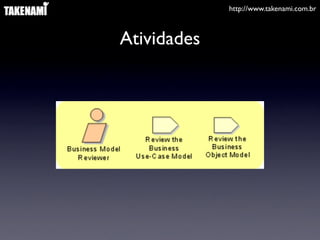

Atividades


Atividades
• A atividade Find Use Case and Actors se
decompõe nos passos:
- Identiﬁcar os atores
- Identiﬁcar os casos de uso
- Descrever a interação entre os atores e uc
- Organizar em pacotes
- Apresentar o modelo em um diagrama
- Avaliar os resultados

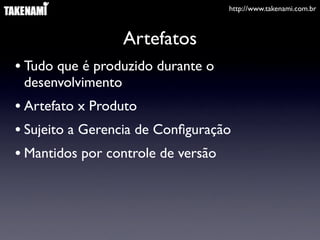

Artefatos
• Tudo que é produzido durante o
desenvolvimento
• Artefato x Produto
• Sujeito a Gerencia de Conﬁguração
• Mantidos por controle de versão

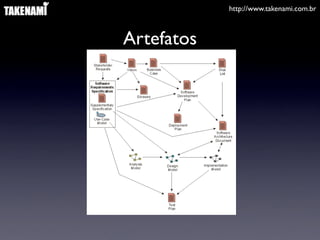

Artefatos

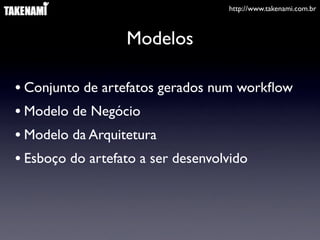

Modelos

• Conjunto de artefatos gerados num workﬂow
• Modelo de Negócio
• Modelo da Arquitetura
• Esboço do artefato a ser desenvolvido


Papeis (Workers)
• Deﬁne o comportamento e as responsabilidades
de um indivíduo em uma equipe
• Um pessoas pode assumir mais de um papel
dentro do projeto

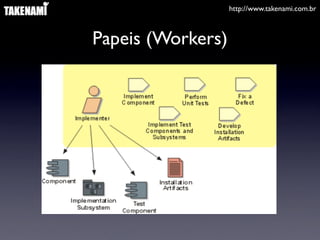

Papeis (Workers)

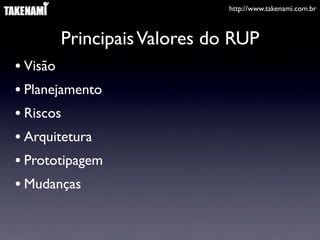

Principais Valores do RUP
• Visão
• Planejamento
• Riscos
• Arquitetura
• Prototipagem
• Mudanças

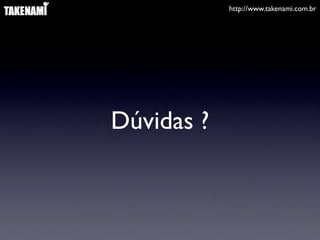

Dúvidas ?
