Este documento fornece instruções passo a passo para instalar e configurar um cluster de balanceamento de carga com dois nós usando o Network Load Balancing (NLB) no Windows Server. Ele descreve como instalar o NLB, criar um novo cluster, adicionar endereços IP, portas e nós, e concluir a configuração do cluster NLB de dois nós.

1. Instalação e Configuração do Cluster NLB Passo à Passo Escola técnica Joaquim Nabuco - Recife

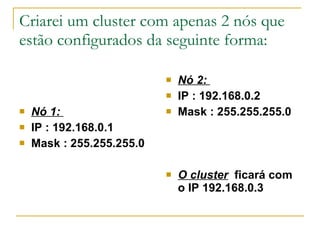

2. Criarei um cluster com apenas 2 nós que estão configurados da seguinte forma: Nó 1: IP : 192.168.0.1 Mask : 255.255.255.0 Nó 2: IP : 192.168.0.2 Mask : 255.255.255.0 O cluster ficará com o IP 192.168.0.3

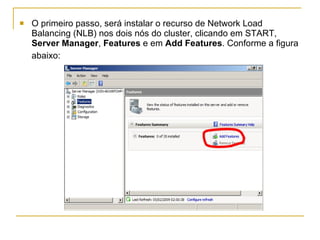

3. O primeiro passo, será instalar o recurso de Network Load Balancing (NLB) nos dois nós do cluster, clicando em START, Server Manager , Features e em Add Features . Conforme a figura abaixo:

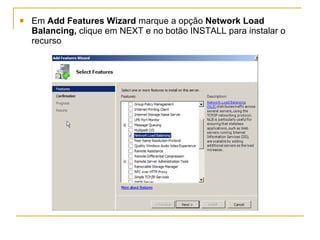

4. Em Add Features Wizard marque a opção Network Load Balancing, clique em NEXT e no botão INSTALL para instalar o recurso

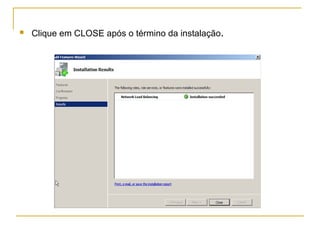

5. Clique em CLOSE após o término da instalação .

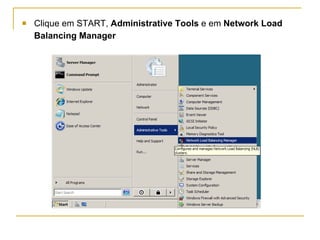

6. Clique em START, Administrative Tools e em Network Load Balancing Manager

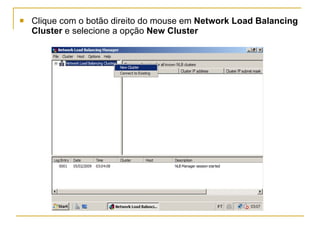

7. Clique com o botão direito do mouse em Network Load Balancing Cluster e selecione a opção New Cluster

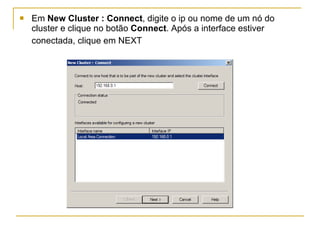

8. Em New Cluster : Connect , digite o ip ou nome de um nó do cluster e clique no botão Connect . Após a interface estiver conectada, clique em NEXT

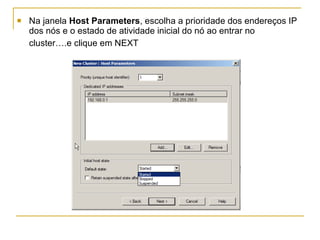

9. Na janela Host Parameters , escolha a prioridade dos endereços IP dos nós e o estado de atividade inicial do nó ao entrar no cluster….e clique em NEXT

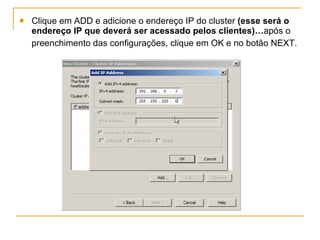

10. Clique em ADD e adicione o endereço IP do cluster (esse será o endereço IP que deverá ser acessado pelos clientes)… após o preenchimento das configurações, clique em OK e no botão NEXT.

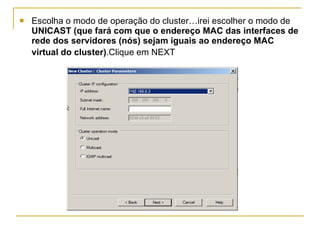

11. Escolha o modo de operação do cluster…irei escolher o modo de UNICAST (que fará com que o endereço MAC das interfaces de rede dos servidores (nós) sejam iguais ao endereço MAC virtual do cluster) .Clique em NEXT

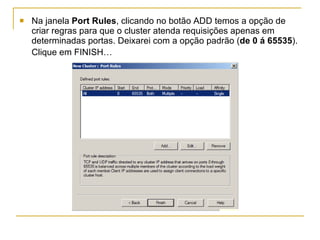

12. Na janela Port Rules , clicando no botão ADD temos a opção de criar regras para que o cluster atenda requisições apenas em determinadas portas. Deixarei com a opção padrão ( de 0 á 65535 ). Clique em FINISH…

13. … nosso cluster NLB está quase pronto; falta agora adicionar o segundo nó ao cluster. Para isso, clique com o botão direito do mouse no cluster e escolha a opção Add Host to Cluster conforme mostrado na figura abaixo…

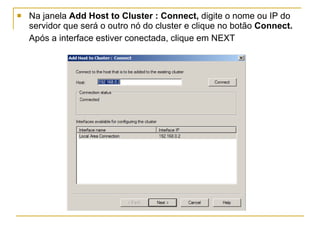

14. Na janela Add Host to Cluster : Connect, digite o nome ou IP do servidor que será o outro nó do cluster e clique no botão Connect. Após a interface estiver conectada, clique em NEXT

15. Na janela Host Parameters , escolha a prioridade do endereço IP do outro nó e o estado de atividade inicial do mesmo ao entrar no cluster….e clique em NEXT

16. Defina novamente as regras de portas para o outro nó e clique em FINISH

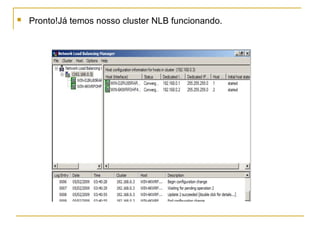

17. Pronto!Já temos nosso cluster NLB funcionando.

18. Alunos: Carlos Arthur Elton de Melo Salomão Arthur Marilene Bruno
