1. ClusterWindows ServerEscola técnica Joaquim Nabuco - Recife

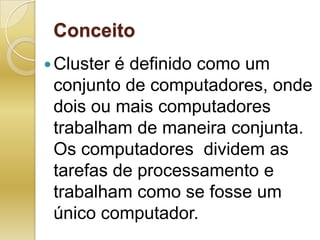

2. ConceitoCluster é definido como um conjunto de computadores, onde dois ou mais computadores trabalham de maneira conjunta. Os computadores dividem as tarefas de processamento e trabalham como se fosse um único computador.

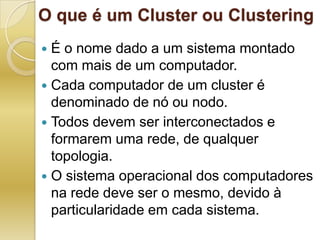

3. O que é um Cluster ou ClusteringÉ o nome dado a um sistema montado com mais de um computador.Cada computador de um cluster é denominado de nó ou nodo. Todos devem ser interconectados e formarem uma rede, de qualquer topologia.O sistema operacional dos computadores na rede deve ser o mesmo, devido à particularidade em cada sistema.

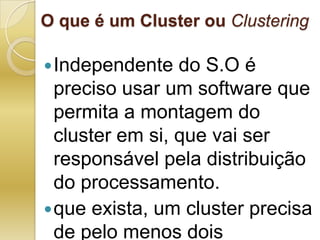

4. O que é um Cluster ou ClusteringIndependente do S.O é preciso usar um software que permita a montagem do cluster em si, que vai ser responsável pela distribuição do processamento. que exista, um cluster precisa de pelo menos dois computadores.

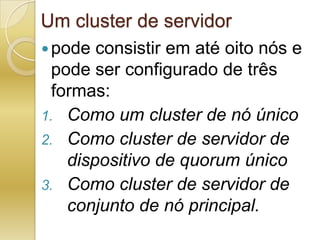

5. Um cluster de servidorpode consistir em até oito nós e pode ser configurado de três formas:Como um cluster de nó únicoComo cluster de servidor de dispositivo de quorum únicoComo cluster de servidor de conjunto de nó principal.

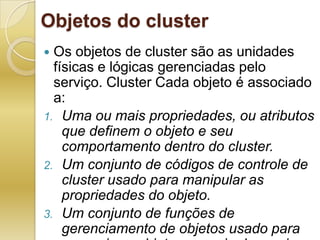

6. Objetos do clusterOs objetos de cluster são as unidades físicas e lógicas gerenciadas pelo serviço. Cluster Cada objeto é associado a:Uma ou mais propriedades, ou atributos que definem o objeto e seu comportamento dentro do cluster.Um conjunto de códigos de controle de cluster usado para manipular as propriedades do objeto.Um conjunto de funções de gerenciamento de objetos usado para gerenciar o objeto por meio do serviço Cluster

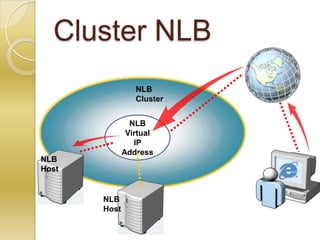

7. Cluster NLBNLB ClusterNLB Virtual IP AddressNLB HostNLB Host

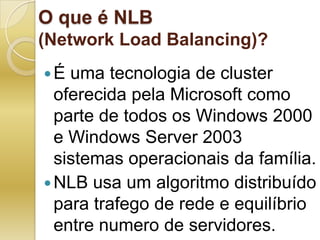

8. O que é NLB (Network Load Balancing)?É uma tecnologia de cluster oferecida pela Microsoft como parte de todos os Windows 2000 e Windows Server 2003 sistemas operacionais da família.NLB usa um algoritmo distribuído para trafego de rede e equilíbrio entre numero de servidores.

9. O que é NLB (Network Load Balancing)?Oferece alta disponibilidade através da detecção de falhas de host operacionais.O serviço de Balanceamento de Carga de Rede melhora a disponibilidade e a adaptabilidade de aplicativos de servidor da internet, como aqueles utilizados na web, FTP, Firewall, Proxy VPN e outros servidores de missão crítica.

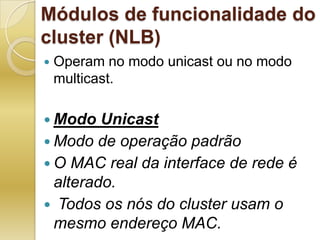

10. Módulos de funcionalidade do cluster (NLB)Operam no modo unicast ou no modo multicast.Modo Unicast Modo de operação padrãoO MAC real da interface de rede é alterado. Todos os nós do cluster usam o mesmo endereço MAC.

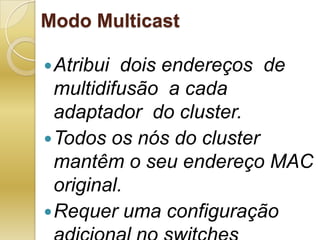

11. Modo MulticastAtribui dois endereços de multidifusão a cada adaptador do cluster. Todos os nós do cluster mantêm o seu endereço MAC original.Requer uma configuração adicional no switches

12. Criando um novo cluster NLBRequisitos de hardwareDuas placas de rede256 memórias RAMWindows 2003 Standard

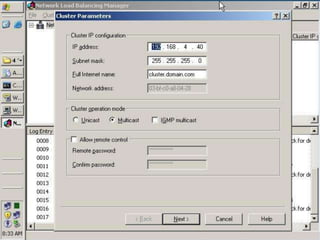

13. Criando um novo cluster NLB1 – Vá em iniciar >> ferramentas administrativas >> Network Load Balancing Manager2 – Clique com botão direito no item Network Load Balancing Clusters3 – Clique em New Cluster4 – Na janela Clusters Parameters entre com IP da sua rede administrativa

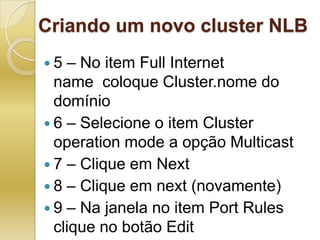

15. Criando um novo cluster NLB5 – No item Full Internet name coloque Cluster.nome do domínio6 – Selecione o item Cluster operation mode a opção Multicast7 – Clique em Next8 – Clique em next (novamente)9 – Na janela no item Port Rules clique no botão Edit

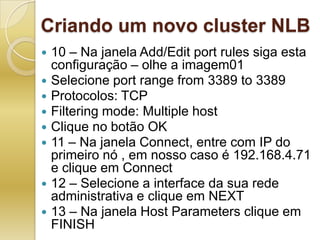

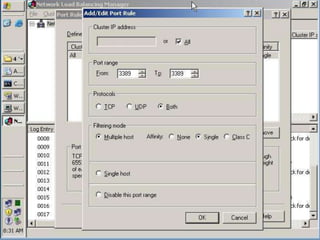

17. Criando um novo cluster NLB10 – Na janela Add/Edit port rules siga esta configuração – olhe a imagem01Selecione port range from 3389 to 3389Protocolos: TCPFiltering mode: Multiple hostClique no botão OK11 – Na janela Connect, entre com IP do primeiro nó , em nosso caso é 192.168.4.71 e clique em Connect12 – Selecione a interface da sua rede administrativa e clique em NEXT13 – Na janela Host Parameters clique em FINISH

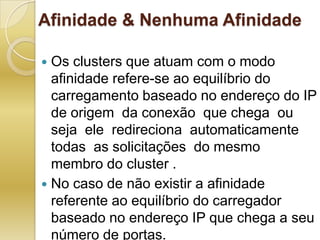

18. Afinidade & Nenhuma AfinidadeOs clusters que atuam com o modo afinidade refere-se ao equilíbrio do carregamento baseado no endereço do IP de origem da conexão que chega ou seja ele redireciona automaticamente todas as solicitações do mesmo membro do cluster .No caso de não existir a afinidade referente ao equilíbrio do carregador baseado no endereço IP que chega a seu número de portas.

19. Outros Tipos De ClusterCluster BeowulfCluster para Alta Disponibilidade(High Availability (HA) and Failover)Combinação HA & Load BalancingProcessamento Distribuído ou Processamento Paralelo(HPC) Compute High Performance ComputingServidor Cluster Microsoft (MSCS)

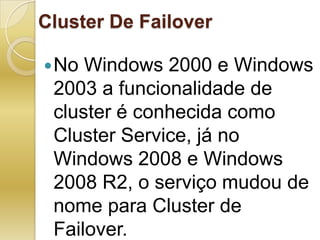

20. Cluster De FailoverNo Windows 2000 e Windows 2003 a funcionalidade de cluster é conhecida como Cluster Service, já no Windows 2008 e Windows 2008 R2, o serviço mudou de nome para Cluster de Failover.

21. Windows Server 2008O serviço teve mudanças e novidades, e algumas das diferenças foram:A simplificação do serviço, com o intuito de tornar-lo mais seguro e aumentar sua estabilidade.A instalação e o gerenciamento do cluster estão mais fáceis.

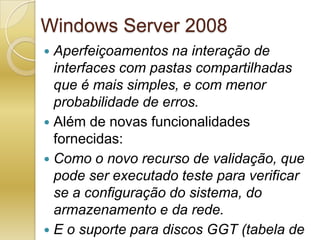

22. Windows Server 2008Aperfeiçoamentos na interação de interfaces com pastas compartilhadas que é mais simples, e com menor probabilidade de erros.Além de novas funcionalidades fornecidas:Como o novo recurso de validação, que pode ser executado teste para verificar se a configuração do sistema, do armazenamento e da rede.E o suporte para discos GGT (tabela de partição GUID) no armazenamento de cluster.

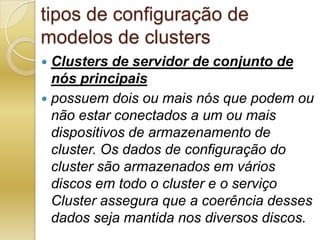

23. tipos de configuração de modelos de clustersClusters de servidor de conjunto de nós principaispossuem dois ou mais nós que podem ou não estar conectados a um ou mais dispositivos de armazenamento de cluster. Os dados de configuração do cluster são armazenados em vários discos em todo o cluster e o serviço Cluster assegura que a coerência desses dados seja mantida nos diversos discos.

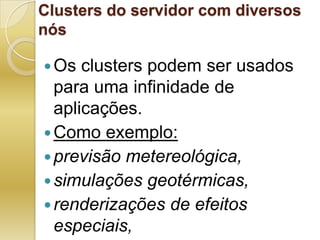

24. Clusters do servidor com diversos nósOs clusters podem ser usados para uma infinidade de aplicações. Como exemplo:previsão metereológica, simulações geotérmicas, renderizações de efeitos especiais,simulações financeiras

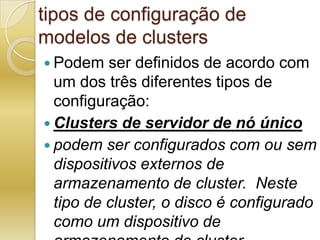

25. tipos de configuração de modelos de clustersPodem ser definidos de acordo com um dos três diferentes tipos de configuração:Clusters de servidor de nó únicopodem ser configurados com ou sem dispositivos externos de armazenamento de cluster. Neste tipo de cluster, o disco é configurado como um dispositivo de armazenamento de cluster.

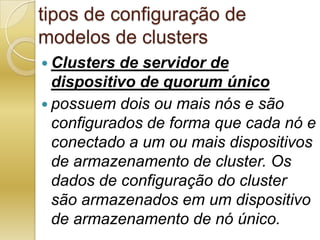

26. tipos de configuração de modelos de clustersClusters de servidor de dispositivo de quorum únicopossuem dois ou mais nós e são configurados de forma que cada nó e conectado a um ou mais dispositivos de armazenamento de cluster. Os dados de configuração do cluster são armazenados em um dispositivo de armazenamento de nó único.
