1. INTRODUÇÃO AO HD
Fernando Antunes
fernando.b.antunes@gmail.com

2. OBJECTIVOS
- Diferenciar os diferentes formatos de televisão no que respeita à resolução.
- Identificar os diferentes processos de registo da imagem (progressivo e
entrelaçado).
- Reconhecer os resultados destes processos no resultado final tendo em conta o
fim a que se destina a produção.
- Reconhecer as diferenças das diferentes relações de imagem (4:3; 16:9 ) e sua
interacção.
- Identificar as áreas de produção que exigem cuidados específicos na transição
para a televisão HD: Iluminação, cenários, caracterização/ maquilhagem,
operação de câmara, etc…

3. SUMÁRIO
INTRODUÇÃO À TELEVISÃO DE ALTA DEFINIÇÃO (HD)
O que é o HD
Enquadramento histórico
Resolução
Relação de Imagem
Progressivo e Entrelaçado
Cadência de Imagens
Aspectos que mudam
Captação / Enquadramento
Iluminação
Cenários
Adereços
Maquilhagem
Cadeia de valor

4. HD - UM CONCEITO RELATIVO
• 1926 - 30 linhas
• 1936 - 405 linhas
• 1941 - 525 linhas
• 1964 - 625 linhas
• 1987 - 1250 linhas
• 1994 - 1080 linhas
• 20?? - 4000 linhas

5. TELEVISÃO PRETO E BRANCO
1958

6. TELEVISÃO A CÔRES
1960 -2005

7. HD
2004 - 2010

8. SD E HD
HDTV
26-28”
Standard TV

9. TELEVISÃO PRETO E BRANCO
TV monocomática 405 linhas (¼ frame)

10. TELEVISÃO A CORES SD - PAL
720 Pixels
576 Lines
625 linhas PAL (¼ frame)

11. 1920 Pixels
HIGH DEFINITION RESOLUTION
1080 Lines

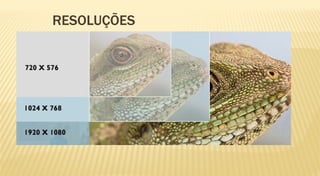

12. RESOLUÇÕES

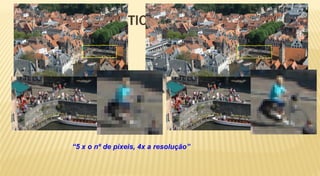

14. HIGH DEFINITION RESOLUTION
“5 x o nº de píxeis, 4x a resolução”

15. SD VS HD
720 x 576
1920 x 1080

16. FUTURO

17. OPÇÕES DE VARRIMENTO

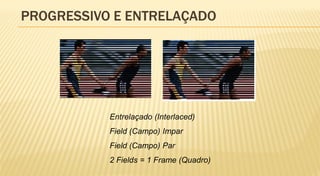

18. PROGRESSIVO E ENTRELAÇADO
Entrelaçado (Interlaced)
Field (Campo) Impar
Field (Campo) Par
2 Fields = 1 Frame (Quadro)

19. PROGRESSIVO E ENTRELAÇADO
“Progressivo”
Um único “fotograma”
explorando sequencialmente a
imagem formada no sensor

20. PROGRESSIVO E ENTRELAÇADO

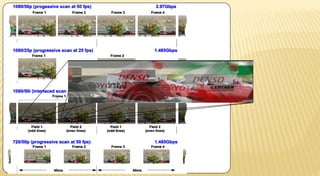

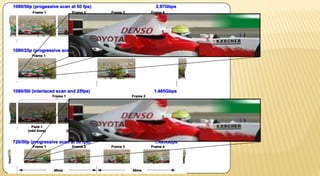

21. FRAME RATES

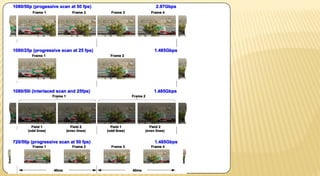

22. FRAME RATES

23. FRAME RATES

24. FRAME RATES

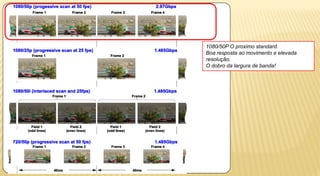

1080/50P O proximo standard.
Boa resposta ao movimento e elevada
resolução.
O dobro da largura de banda!

25. COR EM HD

26. COR HD
Colorimetria SD
 Y=0.3[R] + 0.59[G] + 0.11[B]
HD BT.709
 Y= 0.2125[R] + 0.7154[G] + 0.0721[B]
HD SMPTE 240
 Y=0.212[R] + 0.701[G] + 0.087[B]

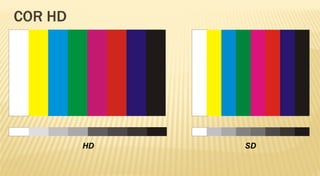

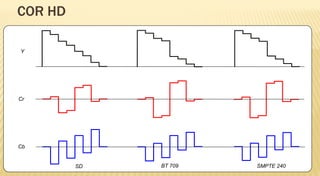

27. COR HD
HD SD

28. COR HD

29. COR HD
Y
Cr
Cb
SD BT 709 SMPTE 240

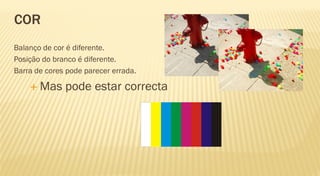

30. COR
Balanço de cor é diferente.
Posição do branco é diferente.
Barra de cores pode parecer errada.
 Mas pode estar correcta

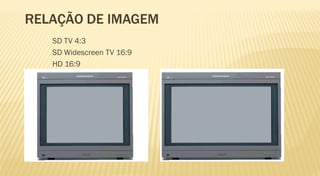

31. RELAÇÃO DE IMAGEM

32. RELAÇÃO DE IMAGEM
SD TV 4:3
SD Widescreen TV 16:9
HD 16:9

33. DOWN-
DOWN-CONVERSION

34. UP-
UP-CONVERSION

35. QUESTÕES RELACIONADAS COM A RELAÇÃO DE IMAGEM
16:9 frame

36. QUESTÕES RELACIONADAS COM A RELAÇÃO DE IMAGEM

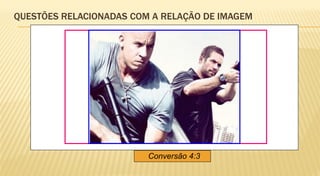

Conversão 4:3

37. QUESTÕES RELACIONADAS COM A RELAÇÃO DE IMAGEM

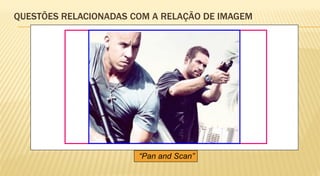

“Pan and Scan”

38. QUESTÕES RELACIONADAS COM A RELAÇÃO DE IMAGEM

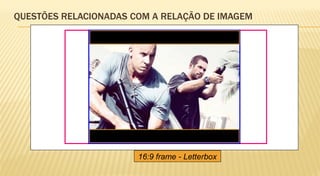

16:9 frame - Letterbox

39. QUESTÕES RELACIONADAS COM A RELAÇÃO DE IMAGEM

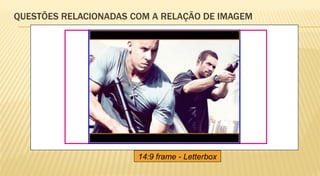

14:9 frame - Letterbox

40. TRANSPORTE DO SINAL

41. SDI (SERIAL DIGITAL INTERFACE)
Interface digital standard para SD.
270Mbps.
10 bits.
Amostragem 4:2:2.
Até 8 canais de audio embebidos.
300 metros max.

42. HD-
HD-SDI (HIGH DEFINITION SERIAL DIGITAL
INTERFACE)
Interface digital standard para HD.
1.485Gbps.
10 bits.
Amostragem 4:2:2.
Até 12 canais de audio embebidos.
150 metros max.

43. DOUBLE SPEED HD-SDI
HD-
SMPTE 424
3 Gbps

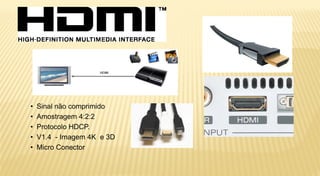

44. • Sinal não comprimido
• Amostragem 4:2:2
• Protocolo HDCP.
• V1.4 - Imagem 4K e 3D
• Micro Conector

45. SINAIS HD
Digital série:
 HDSDI : Profissional @1.5Gbps, @150m.
 HDMI : Industrial/domestica.
Analogico:
 Componente Y HD para referência em estúdio (tri-
level sync).
 Componentes HD - não muito utilizado.
Transferência de dados utilizado no HDV e XDCAM-HD.
 iLink/Firewire/IEEE1394.
 USB.

46. CAPTAÇÃO EM HD

47. TER PARTICULAR ATENÇÃO A
Foco.
Enquadramento.
Pans & zooms.
Cor.

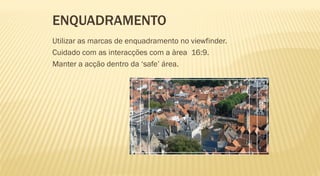

48. ENQUADRAMENTO
Utilizar as marcas de enquadramento no viewfinder.
Cuidado com as interacções com a àrea 16:9.
Manter a acção dentro da „safe‟ área.

49. PROFUNDIDADE DE CAMPO
Para o mesmo nível de luz e abertura e distância focal ...
... Temos a mesma profundidade de campo
Mas em HD:
 Menor tolerância de erro
 Uma imagem com um look „3D‟, dá mais “profundidade”
à imagem.
Menos luz permite maior abertura
 Diminui profundidade de campo
Mais luz para situações que não sejam de ficção
 Desporto, etc.

50. FOCO
Mais detalhe.
Ajustar o foco cuidadosamente.
Utilizar ajudas de focagem.
 Peaking no viewfinder.
 Focus Expansion.
Preparar os takes importantes.
 Ensaiar os pontos de focagem.

51. PANS E ZOOMS
Que frame rate está a ser utilizado?
Progressivo ou Entrelaçado?
 Artefactos do sinal entrelaçado.
Pans e zooms rápidos podem fazer “batimento”.
 Aumentar o shutter.
 Introduzir algum Blur natural.
 Utilizar filtros ND?
 Gravar a 24P ou 25P? Pensar em modo “filme”!
Capturar a 50P?

52. CAPTURA EM HD
A imagem completa

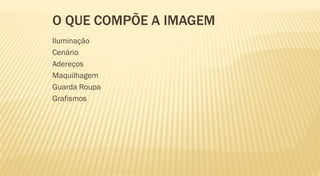

53. O QUE COMPÕE A IMAGEM
Iluminação
Cenário
Adereços
Maquilhagem
Guarda Roupa
Grafismos

54. ILUMINAÇÃO
A evolução das câmaras e o processamento do sinal
capturado permite uma maior latitude na leitura da luz.

55. ILUMINAÇÃO

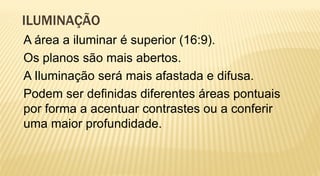

56. ILUMINAÇÃO
A área a iluminar é superior (16:9).
Os planos são mais abertos.
A Iluminação será mais afastada e difusa.
Podem ser definidas diferentes áreas pontuais
por forma a acentuar contrastes ou a conferir
uma maior profundidade.

57. ILUMINAÇÃO

58. ILUMINAÇÃO

59. ILUMINAÇÃO

60. CENÁRIOS E ADEREÇOS

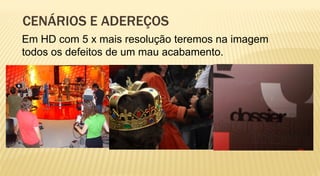

61. CENÁRIOS E ADEREÇOS
Em HD com 5 x mais resolução teremos na imagem
todos os defeitos de um mau acabamento.

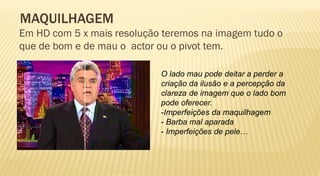

62. MAQUILHAGEM
Em HD com 5 x mais resolução teremos na imagem tudo o
que de bom e de mau o actor ou o pivot tem.
O lado mau pode deitar a perder a
criação da ilusão e a percepção da
clareza de imagem que o lado bom
pode oferecer.
-Imperfeições da maquilhagem
- Barba mal aparada
- Imperfeições de pele…

63. MAQUILHAGEM

64. MAQUILHAGEM
HD is unforgiving to actors, and makeup artists
All flaws, natural to cosmetic imperfections, become magnified in Hi-Def
Read more: http://today.msnbc.msn.com/id/24581670/#ixzz0mxSalfT7
"HD has no sympathy for anybody," says
Toronto-based Citytv makeup artist Genya
Hulak, whose job is to keep CityLine host
Marilyn Denis looking fresh and flawless.
"It will show a nostril hair, a zit, chin hairs
on women.“
http://www.canada.com/ottawacitizen/news/artslife/story.html?id=5aa725b0-0c22-4ef8-8be4-011147876cad

65. MAQUILHAGEM
Solução adoptada:
-Air brushing para aplicação da base.
- Novos produtos com micro-partículas.

66. GUARDA ROUPA
Ter em atenção o detalhe
excessivo que pode
perturbar o resultado final e
distrair o espectador da
acção principal.

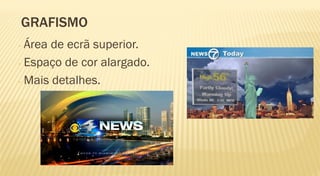

67. GRAFISMO
- Área de ecrã superior.
- Espaço de cor alargado.
- Mais detalhes.

68. CADEIA DE VALOR HD

69. CADEIA DE VALOR HD

70. FORMAÇÃO
HD é o maior salto tecnológico desde a introdução
da cor.
Sem formação de profissionais em HD não será
possivel obter os resultados prometidos pelo HD.

71. FORMAÇÃO
 Programas de Transição
 Formação Operacional
 Formação de equipas
 Formação para suporte técnico a
equipamentos
 Formação de DOP
 Formação de tecnologia

72. REFERÊNCIAS
 Poster HD
Pode ser descarregado em www.pp.com.pt/clubesp

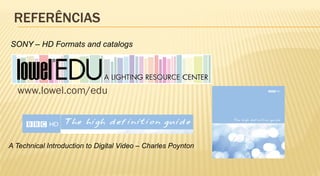

73. REFERÊNCIAS
SONY – HD Formats and catalogs
www.lowel.com/edu
A Technical Introduction to Digital Video – Charles Poynton
