Vídeo 4K - Montando o quebra-cabeça 4K

Montando o
quebra-cabeça 4K
BLACK BOX
®

11 4134 4000 | blackbox.com.br/4k 2

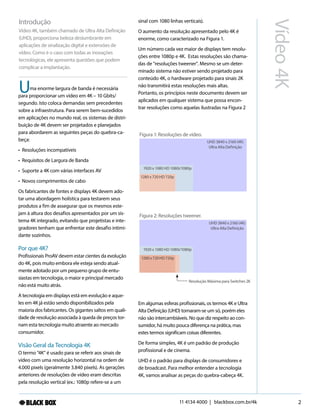

Vídeo4K
ma enorme largura de banda é necessária
para proporcionar um vídeo em 4K – 10 Gbits/
segundo. Isto coloca demandas sem precedentes
sobre a infraestrutura. Para serem bem-sucedidos
em aplicações no mundo real, os sistemas de distri-
buição de 4K devem ser projetados e planejados
para abordarem as seguintes peças do quebra-ca-
beça:
• Resoluções incompatíveis
• Requisitos de Largura de Banda
• Suporte a 4K com várias interfaces AV
• Novos comprimentos de cabo
Os fabricantes de fontes e displays 4K devem ado-
tar uma abordagem holística para testarem seus
produtos a fim de assegurar que os mesmos este-
jam à altura dos desafios apresentados por um sis-
tema 4K integrado, evitando que projetistas e inte-
gradores tenham que enfrentar este desafio intimi-
dante sozinhos.
Por que 4K?
Profissionais ProAV devem estar cientes da evolução
do 4K, pois muito embora ele esteja sendo atual-
mente adotado por um pequeno grupo de entu-
siastas em tecnologia, o maior e principal mercado
não está muito atrás.
A tecnologia em displays está em evolução e aque-
les em 4K já estão sendo disponibilizados pela
maioria dos fabricantes. Os gigantes saltos em quali-
dade de resolução associada à queda de preços tor-
nam esta tecnologia muito atraente ao mercado
consumidor.
Visão Geral da Tecnologia 4K
O termo "4K" é usado para se referir aos sinais de
vídeo com uma resolução horizontal na ordem de
4.000 pixels (geralmente 3.840 pixels). As gerações
anteriores de resoluções de vídeo eram descritas
pela resolução vertical (ex.: 1080p refere-se a um
Introdução
Vídeo 4K, também chamado de Ultra Alta Definição
(UHD), proporciona beleza deslumbrante em
aplicações de sinalização digital e extensões de
vídeo. Como é o caso com todas as inovações
tecnológicas, ele apresenta questões que podem
complicar a implantação.
U
sinal com 1080 linhas verticais).
O aumento da resolução apresentado pelo 4K é
enorme, como caracterizado na Figura 1.
Um número cada vez maior de displays tem resolu-
ções entre 1080p e 4K. Estas resoluções são chama-
das de "resoluções tweener". Mesmo se um deter-
minado sistema não estiver sendo projetado para
conteúdo 4K, o hardware projetado para sinais 2K
não transmitirá estas resoluções mais altas.
Portanto, os princípios neste documento devem ser
aplicados em qualquer sistema que possa encon-
trar resoluções como aquelas ilustradas na Figura 2
Figura 1: Resoluções de vídeo.
1280 x 720 HD 720p
1920 x 1080 HD 1080i/1080p
UHD 3840 x 2160 (4K)
Ultra Alta Definição
Figura 2: Resoluções tweener.
1280x720HD720p
1920 x 1080 HD 1080i/1080p
UHD 3840 x 2160 (4K)
Ultra Alta Definição
Resolução Máxima para Switches 2K
Em algumas esferas profissionais, os termos 4K e Ultra
Alta Definição (UHD) tornaram-se um só, porém eles
não são intercambiáveis. No que diz respeito ao con-
sumidor, há muito pouca diferença na prática, mas
estes termos significam coisas diferentes.
De forma simples, 4K é um padrão de produção
profissional e de cinema.
UHD é o padrão para displays de consumidores e
de broadcast. Para melhor entender a tecnologia
4K, vamos analisar as peças do quebra-cabeça 4K.

11 4134 4000 | blackbox.com.br/4k 3

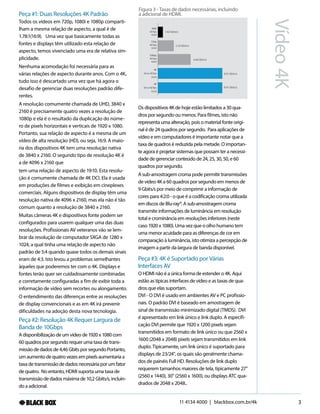

Vídeo4K
Peça #1: Duas Resoluções 4K Padrão
Todos os vídeos em 720p, 1080i e 1080p comparti-
lham a mesma relação de aspecto, a qual é de
1.78:1(16:9). Uma vez que basicamente todas as
fontes e displays têm utilizado esta relação de
aspecto, temos vivenciado uma era de relativa sim-
plicidade.
Nenhuma acomodação foi necessária para as
várias relações de aspecto durante anos. Com o 4K,
tudo isso é descartado uma vez que há agora o
desafio de gerenciar duas resoluções padrão dife-
rentes.
A resolução comumente chamada de UHD, 3840 x
2160 é precisamente quatro vezes a resolução de
1080p e ela é o resultado da duplicação do núme-
ro de pixels horizontais e verticais de 1920 x 1080.
Portanto, sua relação de aspecto é a mesma de um
vídeo de alta resolução (HD), ou seja, 16:9. A maio-
ria dos dispositivos 4K tem uma resolução nativa
de 3840 x 2160. O segundo tipo de resolução 4K é
a de 4096 x 2160 que
tem uma relação de aspecto de 19:10. Esta resolu-
ção é comumente chamada de 4K DCI. Ela é usada
em produções de filmes e exibição em cineplexes
comerciais. Alguns dispositivos de display têm uma
resolução nativa de 4096 x 2160, mas ela não é tão
comum quanto a resolução de 3840 x 2160.
Muitas câmeras 4K e dispositivos fonte podem ser
configurados para usarem qualquer uma das duas
resoluções. Profissionais AV veteranos vão se lem-
brar da resolução de computador SXGA de 1280 x
1024, a qual tinha uma relação de aspecto não
padrão de 5:4 quando quase todos os demais sinais
eram de 4:3. Isto levou a problemas semelhantes
àqueles que poderemos ter com o 4K. Displays e
fontes terão quer ser cuidadosamente combinadas
e corretamente configuradas a fim de exibir toda a
informação de vídeo sem recortes ou alongamento.
O entendimento das diferenças entre as resoluções
de display convencionais e as em 4K irá prevenir
dificuldades na adoção desta nova tecnologia.
Peça #2: Resolução 4K Requer Largura de
Banda de 10Gbps
A disponibilização de um vídeo de 1920 x 1080 com
60 quadros por segundo requer uma taxa de trans-
missão de dados de 4,46 Gbits por segundo Portanto,
um aumento de quatro vezes em pixels aumentaria a
taxa de transmissão de dados necessária por um fator
de quatro. No entanto, HDMI suporta uma taxa de
transmissão de dados máxima de 10,2 Gbits/s, incluin-
do a adicional.
Os dispositivos 4K de hoje estão limitados a 30 qua-
dros por segundo ou menos. Para filmes, isto não
representa uma alteração, pois o material fonte origi-
nal é de 24 quadros por segundo. Para aplicações de
vídeo e em computadores é importante notar que a
taxa de quadros é reduzida pela metade. O importan-
te agora é projetar sistemas que possam ter a necessi-
dade de gerenciar conteúdo de 24, 25, 30, 50, e 60
quadros por segundo.
A sub-amostragem croma pode permitir transmissões
de vídeo 4K a 60 quadros por segundo em menos de
9 Gbits/s por meio de comprimir a informação de
cores para 4:2:0 - o que é a codificação croma utilizada
em discos de Blu-ray®. A sub-amostragem croma
transmite informações de luminância em resolução
total e crominância em resoluções inferiores (neste
caso 1920 x 1080). Uma vez que o olho humano tem
uma menor acuidade para as diferenças de cor em
comparação à luminância, isto otimiza a percepção de
imagem a partir da largura de banda disponível.
Peça #3: 4K é Suportado por Várias
Interfaces AV
O HDMI não é a única forma de estender o 4K. Aqui
estão as típicas interfaces de vídeo e as taxas de qua-
dros que elas suportam.
DVI - O DVI é usado em ambientes AV e PC profissio-
nais. O padrão DVI é baseado em amostragem de
sinal de transmissão minimizado digital (TMDS). DVI
é apresentado em link único e link duplo. A especifi-
cação DVI permite que 1920 x 1200 pixels sejam
transmitidos em formato de link único ou que 2560 x
1600 (2048 x 2048) pixels sejam transmitidos em link
duplo. Tipicamente, um link único é suportado para
displays de 23/24", os quais são geralmente chama-
dos de painéis Full HD. Resoluções de link duplo
requerem tamanhos maiores de tela, tipicamente 27"
(2560 x 1440), 30" (2560 x 1600), ou displays ATC qua-
drados de 2048 x 2048..
Figura 3 - Taxas de dados necessárias, incluindo
a adicional de HDMI.
1.62 Gbits/s
2.23 Gbits/s
4.46 Gbits/s
8.91 Gbits/s
8.91 Gbits/s
480i
60 fps
4:4:4
720p
60 fps
4:4:4
1080p
60 fps
4:4:4
4K
24 or 30 fps
4:4:4
4K
50 or 60 fps
4:2:0

11 4134 4000 | blackbox.com.br/4k

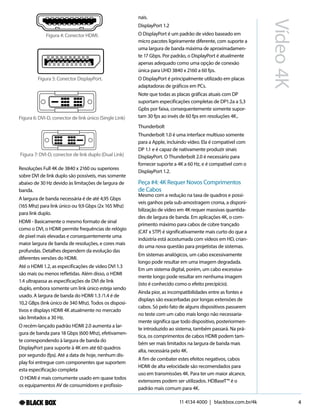

Vídeo4K
4
Resoluções Full 4K de 3840 x 2160 ou superiores
sobre DVI de link duplo são possíveis, mas somente
abaixo de 30 Hz devido às limitações de largura de
banda.
A largura de banda necessária é de até 4,95 Gbps
(165 Mhz) para link único ou 9,9 Gbps (2x 165 Mhz)
para link duplo.
HDMI - Basicamente o mesmo formato de sinal
como o DVI, o HDMI permite frequências de relógio
de pixel mais elevadas e consequentemente uma
maior largura de banda de resoluções, e cores mais
profundas. Detalhes dependem da evolução das
diferentes versões do HDMI.
Até o HDMI 1.2, as especificações de vídeo DVI 1.3
são mais ou menos refletidas. Além disso, o HDMI
1.4 ultrapassa as especificações de DVI de link
duplo, embora somente um link único esteja sendo
usado. A largura de banda do HDMI 1.3 /1.4 é de
10,2 GBps (link único de 340 Mhz). Todos os disposi-
tivos e displays HDMI 4K atualmente no mercado
são limitados a 30 Hz.
O recém-lançado padrão HDMI 2.0 aumenta a lar-
gura de banda para 18 Gbps (600 Mhz), efetivamen-
te correspondendo à largura de banda do
DisplayPort para suporte à 4K em até 60 quadros
por segundo (fps). Até a data de hoje, nenhum dis-
play foi entregue com componentes que suportem
esta especificação completa
O HDMI é mais comumente usado em quase todos
os equipamentos AV de consumidores e profissio-
nais.
DisplayPort 1.2
O DisplayPort é um padrão de vídeo baseado em
micro pacotes ligeiramente diferente, com suporte a
uma largura de banda máxima de aproximadamen-
te 17 Gbps. Por padrão, o DisplayPort é atualmente
apenas adequado como uma opção de conexão
única para UHD 3840 x 2160 a 60 fps.
O DisplayPort é principalmente utilizado em placas
adaptadoras de gráficos em PCs.
Note que todas as placas gráficas atuais com DP
suportam especificações completas de DP1.2a a 5,3
Gpbs por faixa, consequentemente somente supor-
tam 30 fps ao invés de 60 fps em resoluções 4K..
Thunderbolt
Thunderbolt 1.0 é uma interface multiuso somente
para a Apple, incluindo vídeo. Ela é compatível com
DP 1.1 e é capaz de nativamente produzir sinais
DisplayPort. O Thunderbolt 2.0 é necessário para
fornecer suporte a 4K a 60 Hz, e é compatível com o
DisplayPort 1.2.
Peça #4: 4K Requer Novos Comprimentos
de Cabos
Mesmo com a redução na taxa de quadros e possí-
veis ganhos pela sub-amostragem croma, a disponi-
bilização de vídeo em 4K requer massivas quantida-
des de largura de banda. Em aplicações 4K, o com-
primento máximo para cabos de cobre trançado
(CAT x STP) é significativamente mais curto do que a
indústria está acostumada com vídeos em HD, crian-
do uma nova questão para projetistas de sistemas.
Em sistemas analógicos, um cabo excessivamente
longo pode resultar em uma imagem degradada.
Em um sistema digital, porém, um cabo excessiva-
mente longo pode resultar em nenhuma imagem
(isto é conhecido como o efeito precipício).
Ainda pior, as incompatibilidades entre as fontes e
displays são exacerbadas por longas extensões de
cabos. Só pelo fato de alguns dispositivos passarem
no teste com um cabo mais longo não necessaria-
mente significa que todo dispositivo, posteriormen-
te introduzido ao sistema, também passará. Na prá-
tica, os comprimentos de cabos HDMI podem tam-
bém ser mais limitados na largura de banda mais
alta, necessária pelo 4K.
A fim de combater estes efeitos negativos, cabos
HDMI de alta velocidade são recomendados para
uso em transmissões 4K. Para ter um maior alcance,
extensores podem ser utilizados. HDBaseT™ é o
padrão mais comum para 4K.
Figura 4: Conector HDMI.
Figura 5: Conector DisplayPort.
Figura 6: DVI-D, conector de link único (Single Link)
Figura 7: DVI-D, conector de link duplo (Dual Link)

11 4134 4000 | blackbox.com.br/4k
Vídeo4K
5
Conclusão
As empresas desenvolvendo as primeiras fontes e
displays em 4K têm um dilema do tipo ovo-ou-a-
galinha em suas mãos: como é que se pode testar
a interoperabilidade com outros dispositivos 4K
quando há tão poucos deles disponíveis durante
os primeiros passos desta tecnologia? As televisões
em 4K não serão amplamente adotadas até que
exista conteúdo em 4K, e o conteúdo 4K não será
amplamente disponível até que haja uma base
sólida de displays 4K. Questões de compatibilidade
podem até mesmo existir entre produtos da
mesma empresa nestes primeiros passos da
adoção.
O 4K será um ajuste, e a indústria de distribuição
de vídeo encara problemas de crescimento. No
entanto, as empresas farão seu melhor para atenu-
ar estas dificuldades. Na medida em que um
padrão de referência for desenvolvido, os preços
irão cair e a adoção aumentará significativamente.
Sobre a Black Box
A Black Box é um fornecedor global de soluções
ProAV e de rede, e auxilia seus clientes a projetar e
implementar uma infraestrutura de missão crítica
de processamento e distribuição de vídeo.
As soluções HDMI-sobre-IP, chaves de vídeo e
extensores, splitters 4K, escaladores, e extensores,
e cabos HDBase T recomendados.
A Black Box tem sido um principal parceiro de tec-
nologia desde 1976. A Black Box é uma empresa
pública (NASDAQ:BBOX) com aproximadamente
US$ 1 bilhão em receita anual. A Black Box presta
serviços a mais de 175.000 clientes em aproxima-
damente150 países com cerca de 200 escritórios
em todo o mundo.
© Copyright 2014. Todos os direitos reservados. A Black Box ® e
o logo Double Diamond são marcas registradas da BB
Technologies, Inc. Quaisquer marcas registradas de terceiros
sendo exibidas nesta nota técnica são reconhecidas de serem
de propriedade de seus respectivos proprietários
Estamos aqui para ajudar!
Se você tiver quaisquer perguntas
sobre a sua aplicação, nossos
produtos, ou esta nota técnica,
contate o Suporte Técnico
da Black Box no 11 4134 4000
ou através do endereço
www.blackbox.com.br
Você será atendido por um
de nossos especialistas.

Vídeo 4K - Montando o quebra-cabeça 4K

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Vídeo 4K - Montando o quebra-cabeça 4K

Vídeo 4K - Montando o quebra-cabeça 4K
