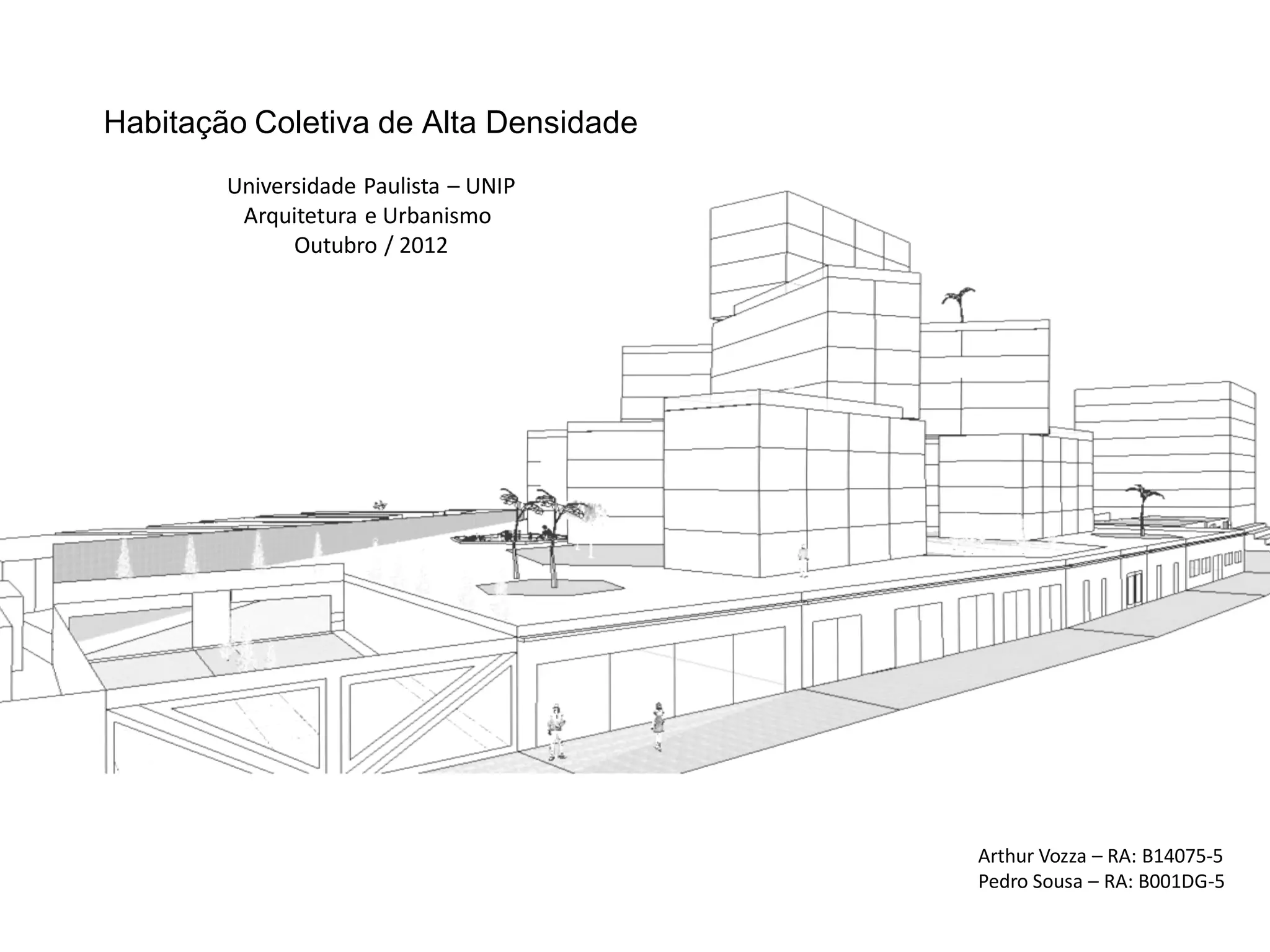

1. Habitação Coletiva de Alta Densidade
Universidade Paulista – UNIP
Arquitetura e Urbanismo
Outubro / 2012
Arthur Vozza – RA: B14075-5
Pedro Sousa – RA: B001DG-5

2. Entorno da área de intervenção
Gabarito
Térreo mais 1 pavimento Localização: Bairro Guanabara
Três a seis pavimentos 01 Av. Barão de Itapura
02 Av. Andrade Neves
Acima de sete pavimentos
03 Rua Eng. Cândido Gomide
Área de intervenção 04 Rua Mário Siqueira
* Imagem aérea: Google Earth
Gabarito: Elaborado no Sketchup
Uso e Ocupação do solo
Residencial
Apesar de ser um bairro tomado por
serviços e comércios, ainda podemos Serviços
considerá-lo um bairro residencial, visto os
gráficos e porcentagens estudados em PUP. Comercial
Institucional
* Imagem aérea: Google Earth
Gabarito: Elaborado no Sketchup
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Entorno da área de intervenção Pedro Sousa – RA. B001DG-5
Fls.01

3. Distribuição das Unidades e Acessos
Circulação vertical
Tipo 03 – 105m2
Circulação horizontal
04 unidades tipo 3 por pavimento
Tipologia 01
Tipologia 02
Tipo 02 – 60m2
Tipologia 03
•40% tipo 01 - 45m2 para até 02 hab. (peq.)
08 unidades tipo 1 e tipo 2 por pavimento
• 40% tipo 02 - 60m2 para até 04 hab. (média)
Tipo 01 – 45m2 • 20% tipo 03 - 105m2 para até 06 hab. (grande)
Cada bloco mede 40m x 12m = 480m2 x 4 pavimentos = 1920m2
O modelo é composto por 13 blocos = 24960m2 no total
* 07 blocos nível 1 = 13440m2
* 04 blocos nível 2 = 7680m2
* 02 blocos nível 3 = 3840m2
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Distribuição das unidades e acessos Pedro Sousa – RA. B001DG-5
Fls.02

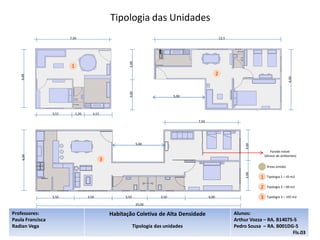

4. Tipologia das Unidades
7,50 12,5
3,00
1
2
6,00
6,00
3,00
5,00
3,15 1,20 3,15
7,50
5,00
3,00
Parede móvel
6,00
(divisor de ambientes)
3
Áreas úmidas
3,00
1 Tipologia 1 – 45 m2
2 Tipologia 2 – 60 m2
3,50 3,50 3,50 3,50 6,00 3 Tipologia 3 – 105 m2
20,00
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Tipologia das unidades Pedro Sousa – RA. B001DG-5
Fls.03

5. Implantação - Vistas
Vista frontal Vista posterior
Imagens desenvolvidas no Sketchup
Projeto de referência – The Interlace – fls 07
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Implantação - Vistas Pedro Sousa – RA. B001DG-5
Fls.04

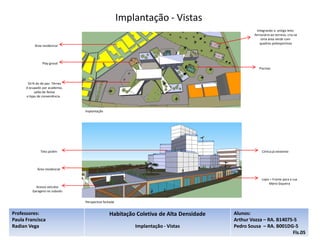

6. Implantação - Vistas
Integrando o antigo leito
ferroviário ao terreno, cria-se
Uma área verde com
quadras poliesportivas
Área residencial
Play groud
Piscinas
50 % do do pav. Térreo
é ocupado por academia,
salão de festas
e lojas de conveniência.
Implantação
Teto jardim Clínica já existente
Área residencial
Lojas – Frente para a rua
Mário Siqueira
Acesso veículos
Garagens no subsolo
Perspectiva fachada
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Implantação - Vistas Pedro Sousa – RA. B001DG-5
Fls.05

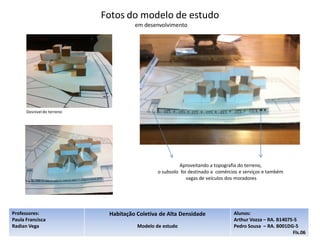

7. Fotos do modelo de estudo
em desenvolvimento
Desnível do terreno
Aproveitando a topografia do terreno,
o subsolo foi destinado a comércios e serviços e também
vagas de veículos dos moradores
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Modelo de estudo Pedro Sousa – RA. B001DG-5
Fls.06

8. Projeto de referência
The Interlace – Cingapura
Ole Scheeren arquiteto da OMA introduz uma nova tipologia
residencial para Cingapura, um complexo de grande escala
de edifícios de apartamentos interligados e empilhados em
um arranjo hexagonal inovador.
Fonte de pesquisa: Web - http://sginterlace.com/
Imagens: Google Earth
Professores: Habitação Coletiva de Alta Densidade Alunos:
Paula Francisca Arthur Vozza – RA. B14075-5
Radian Vega Projeto de Referência Pedro Sousa – RA. B001DG-5
