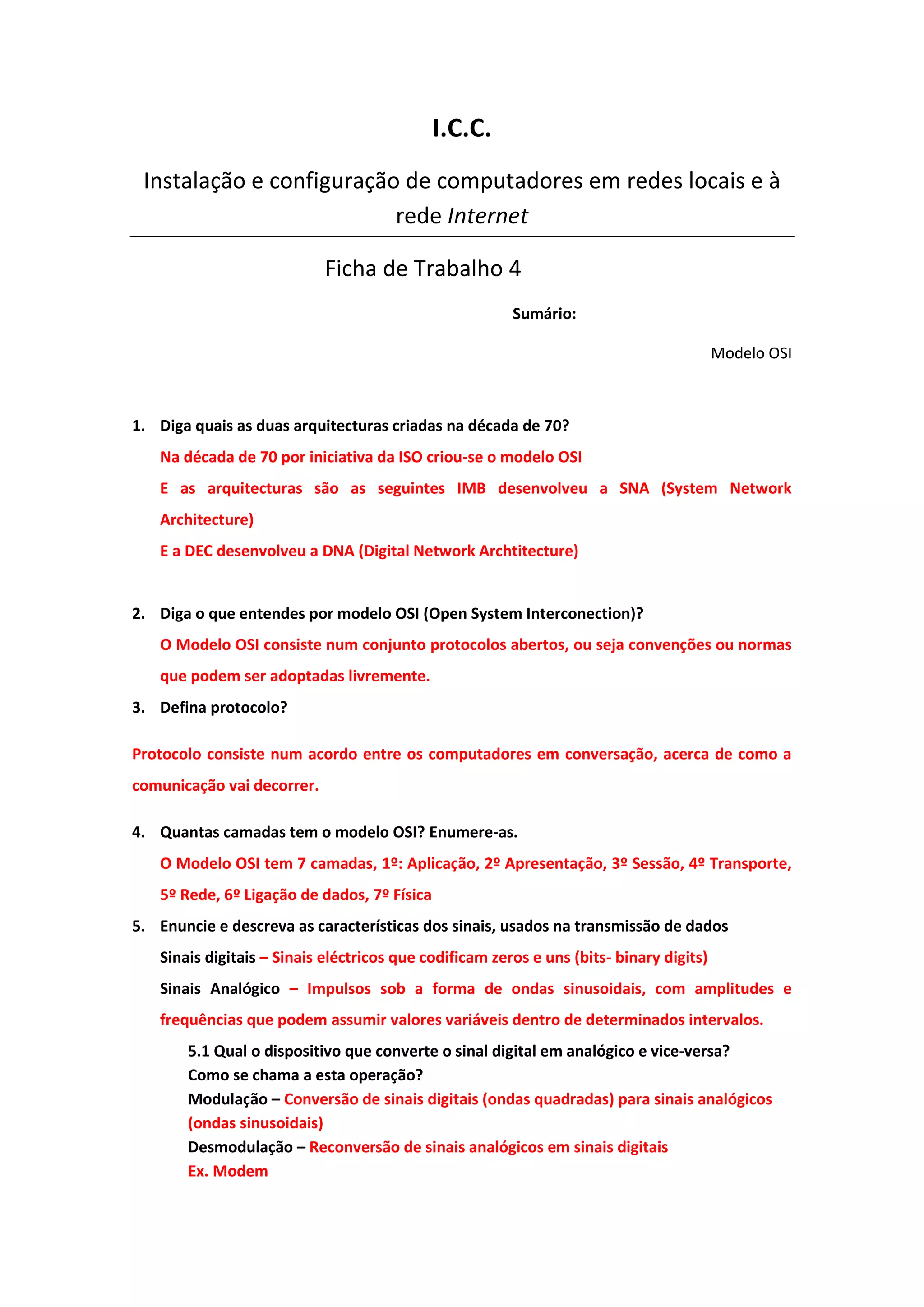

1. I.C.C.
Instalação e configuração de computadores em redes locais e à
rede Internet
Ficha de Trabalho 4
Sumário:
Modelo OSI
1. Diga quais as duas arquitecturas criadas na década de 70?
Na década de 70 por iniciativa da ISO criou-se o modelo OSI
E as arquitecturas são as seguintes IMB desenvolveu a SNA (System Network
Architecture)
E a DEC desenvolveu a DNA (Digital Network Archtitecture)
2. Diga o que entendes por modelo OSI (Open System Interconection)?
O Modelo OSI consiste num conjunto protocolos abertos, ou seja convenções ou normas
que podem ser adoptadas livremente.
3. Defina protocolo?
Protocolo consiste num acordo entre os computadores em conversação, acerca de como a
comunicação vai decorrer.
4. Quantas camadas tem o modelo OSI? Enumere-as.
O Modelo OSI tem 7 camadas, 1º: Aplicação, 2º Apresentação, 3º Sessão, 4º Transporte,
5º Rede, 6º Ligação de dados, 7º Física
5. Enuncie e descreva as características dos sinais, usados na transmissão de dados
Sinais digitais – Sinais eléctricos que codificam zeros e uns (bits- binary digits)
Sinais Analógico – Impulsos sob a forma de ondas sinusoidais, com amplitudes e
frequências que podem assumir valores variáveis dentro de determinados intervalos.
5.1 Qual o dispositivo que converte o sinal digital em analógico e vice-versa?
Como se chama a esta operação?
Modulação – Conversão de sinais digitais (ondas quadradas) para sinais analógicos
(ondas sinusoidais)
Desmodulação – Reconversão de sinais analógicos em sinais digitais
Ex. Modem

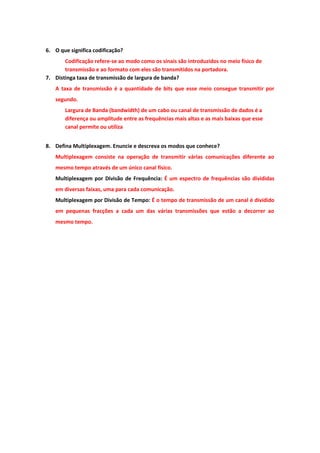

2. 6. O que significa codificação?
Codificação refere-se ao modo como os sinais são introduzidos no meio físico de
transmissão e ao formato com eles são transmitidos na portadora.
7. Distinga taxa de transmissão de largura de banda?
A taxa de transmissão é a quantidade de bits que esse meio consegue transmitir por
segundo.
Largura de Banda (bandwidth) de um cabo ou canal de transmissão de dados é a
diferença ou amplitude entre as frequências mais altas e as mais baixas que esse
canal permite ou utiliza
8. Defina Multiplexagem. Enuncie e descreva os modos que conhece?
Multiplexagem consiste na operação de transmitir várias comunicações diferente ao
mesmo tempo através de um único canal físico.
Multiplexagem por Divisão de Frequência: É um espectro de frequências são divididas
em diversas faixas, uma para cada comunicação.
Multiplexagem por Divisão de Tempo: É o tempo de transmissão de um canal é dividido
em pequenas fracções a cada um das várias transmissões que estão a decorrer ao
mesmo tempo.
