Conectividade em Redes
Rede Local
prof.silvano.oliveira@gmail.com

Prof Silvano Oliveira (Redes de Computadores)
Redes Locais
Cabeadas
Rede conectados através de cabos.
Sem Fio
Redes locais que não usam cabos para conectar
computadores.
2

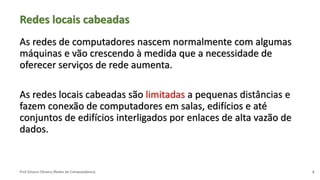

Redes locais cabeadas
As redes de computadores nascem normalmente com algumas
máquinas e vão crescendo à medida que a necessidade de
oferecer serviços de rede aumenta.
As redes locais cabeadas são limitadas a pequenas distâncias e
fazem conexão de computadores em salas, edifícios e até
conjuntos de edifícios interligados por enlaces de alta vazão de
dados.
3

Redes locais cabeadas
A topologia mais usada em redes locais cabeadas é a estrela e a
tecnologia padrão é a Ethernet que suporta taxas de transmissão
de dados desde 10Mbps até 10Gbps em cabos de par trançado!
4

Prof Silvano Oliveira (Redes de Computadores) 5

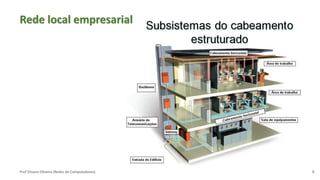

Rede local empresarial

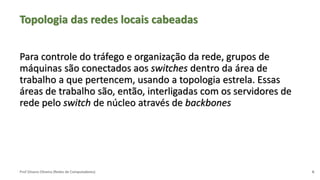

Topologia das redes locais cabeadas
Para controle do tráfego e organização da rede, grupos de
máquinas são conectados aos switches dentro da área de
trabalho a que pertencem, usando a topologia estrela. Essas
áreas de trabalho são, então, interligadas com os servidores de
rede pelo switch de núcleo através de backbones
6

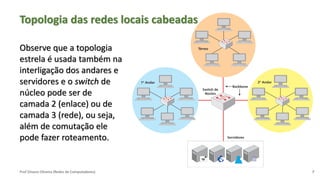

Observe que a topologia
estrela é usada também na
interligação dos andares e
servidores e o switch de
núcleo pode ser de
camada 2 (enlace) ou de
camada 3 (rede), ou seja,
além de comutação ele
pode fazer roteamento.
Topologia das redes locais cabeadas

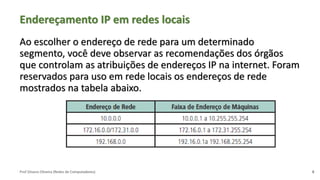

Endereçamento IP em redes locais
Ao escolher o endereço de rede para um determinado
segmento, você deve observar as recomendações dos órgãos
que controlam as atribuições de endereços IP na internet. Foram
reservados para uso em rede locais os endereços de rede
mostrados na tabela abaixo.
8

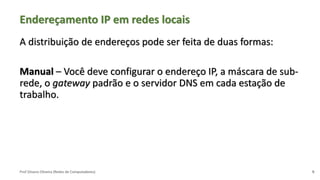

A distribuição de endereços pode ser feita de duas formas:
Manual – Você deve configurar o endereço IP, a máscara de sub-
rede, o gateway padrão e o servidor DNS em cada estação de
trabalho.
9

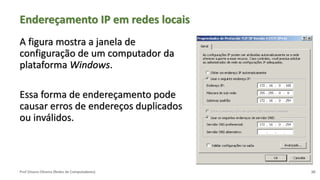

A figura mostra a janela de
configuração de um computador da
plataforma Windows.
Essa forma de endereçamento pode
causar erros de endereços duplicados
ou inválidos.
10

• Automática –É a configuração padrão dos computadores da
maioria das plataformas. A configuração é feita no servidor
DHCP uma única vez com o endereço da rede, a faixa de
endereços a serem distribuídos, a máscara de sub-rede, o
gateway padrão, o servidor DNS e outras opções que a estação
recebe quando é conectada à rede. Para configurar essa opção
na estação, você deve selecionar o botão “Obter um endereço
IP automaticamente” na janela mostrada.
11

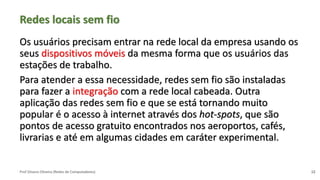

Redes locais sem fio
Os usuários precisam entrar na rede local da empresa usando os
seus dispositivos móveis da mesma forma que os usuários das
estações de trabalho.
Para atender a essa necessidade, redes sem fio são instaladas
para fazer a integração com a rede local cabeada. Outra
aplicação das redes sem fio e que se está tornando muito
popular é o acesso à internet através dos hot-spots, que são
pontos de acesso gratuito encontrados nos aeroportos, cafés,
livrarias e até em algumas cidades em caráter experimental.
12

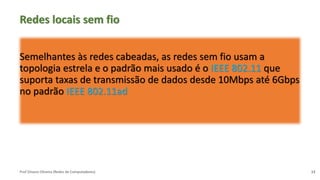

Redes locais sem fio
Semelhantes às redes cabeadas, as redes sem fio usam a
topologia estrela e o padrão mais usado é o IEEE 802.11 que
suporta taxas de transmissão de dados desde 10Mbps até 6Gbps
no padrão IEEE 802.11ad
13

Topologia das redes locais sem fio
As redes sem fio usam as ondas de radiofrequência para
conexão entre os nós. Os dispositivos, portanto, devem ter
interfaces de rede compatíveis, ou seja, que funcionem na
mesma frequência.
14

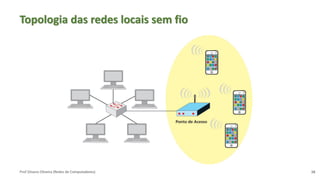

Topologia das redes locais sem fio
16
