1. COMBATE E PREVENÇÃO AO
INCÊNDIO
NR - 23

2. EXTINTORES
DE PÓ QUÍMICO SECO

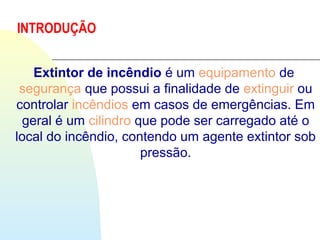

3. INTRODUÇÃO
Extintor de incêndio é um equipamento de
segurança que possui a finalidade de extinguir ou
controlar incêndios em casos de emergências. Em
geral é um cilindro que pode ser carregado até o
local do incêndio, contendo um agente extintor sob
pressão.

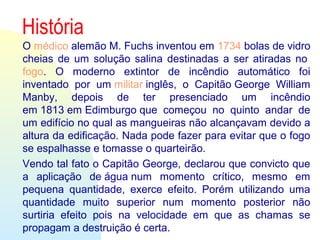

4. História
O médico alemão M. Fuchs inventou em 1734 bolas de vidro
cheias de um solução salina destinadas a ser atiradas no
fogo. O moderno extintor de incêndio automático foi
inventado por um militar inglês, o Capitão George William
Manby, depois de ter presenciado um incêndio
em 1813 em Edimburgo que começou no quinto andar de
um edifício no qual as mangueiras não alcançavam devido a
altura da edificação. Nada pode fazer para evitar que o fogo
se espalhasse e tomasse o quarteirão.
Vendo tal fato o Capitão George, declarou que convicto que
a aplicação de água num momento crítico, mesmo em
pequena quantidade, exerce efeito. Porém utilizando uma
quantidade muito superior num momento posterior não
surtiria efeito pois na velocidade em que as chamas se
propagam a destruição é certa.

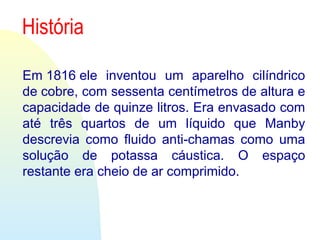

5. História
Em 1816 ele inventou um aparelho cilíndrico
de cobre, com sessenta centímetros de altura e
capacidade de quinze litros. Era envasado com
até três quartos de um líquido que Manby
descrevia como fluido anti-chamas como uma
solução de potassa cáustica. O espaço
restante era cheio de ar comprimido.

6. Os extintores precisam ter sua carga
renovada regularmente, em intervalos
estabelecidos pelo fabricante. Em geral estes
variam de um a cinco anos.
Em intervalos maiores o cilindro do extintor
precisa passar por um teste hidrostático para
determinar se ele possui vazamentos ou algum
outro dano estrutural que prejudique o seu
funcionamento. Há novos extintores que tanto
o cilindro quanto sua carga valem cinco anos, e
após o uso não tem mais utilização do cilindro
como os antigos.
Manutenção

7. Ir p/ primeira página
Classe dos Incêndios
CLASSE ACLASSE A – Fogo em materiais sólidos . Caracteriza-se por
queimar em superfície e profundidade . Após a queima deixam
resíduos. EX. tecido, madeira, papel, capim, etc.
CLASSE B – Fogo em líquidos inflamáveis. Caracteriza por
queimar-se na superfície, não deixando resíduos. Ex. graxas,
vernizes, tintas, gasolina, álcool,
éter, etc.
CLASSE C – Fogo em equipamentos elétricos energizados. EX.
motores, quadros de distribuição, fios sob tensão, computadores,
etc.
CLASSE D – Fogo em elemento pirofóricos. EX. Magnésio,
zircônio, titânio, etc.
CLASSE E - São as substâncias radioativas, tais como urânio,
cobalto, césio, rádio, etc. Para ser feita a extinção deste fogo deve-
se ser aplicado pó químico especial. A proteção do combatente
deste incêndio deve ser feita com EPIs especiais para
radioatividade.

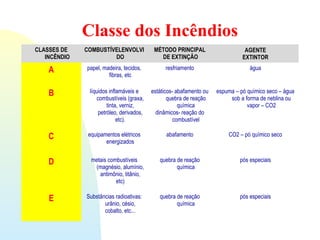

8. CLASSES DE
INCÊNDIO
COMBUSTÍVELENVOLVI
DO
MÉTODO PRINCIPAL
DE EXTINÇÃO
AGENTE
EXTINTOR
A papel, madeira, tecidos,
fibras, etc
resfriamento água
B líquidos inflamáveis e
combustíveis (graxa,
tinta, verniz,
petróleo, derivados,
etc).
estáticos- abafamento ou
quebra de reação
química
dinâmicos- reação do
combustível
espuma – pó químico seco – água
sob a forma de neblina ou
vapor – CO2
C equipamentos elétricos
energizados
abafamento CO2 – pó químico seco
D metais combustíveis
(magnésio, alumínio,
antimônio, titânio,
etc)
quebra de reação
química
pós especiais
E Substâncias radioativas:
urânio, césio,
cobalto, etc...
quebra de reação
química
pós especiais
Classe dos Incêndios

9. TIPOS DE EXTINTORES
Extintor de Pó Químico Seco:
1º) Pó Químico Pressurizado: pode haver perda de carga devido a
petrificação do pó.
2º) Pó Químico Especial: usado para incêndios em classe D.
Os extintores de pó químico seco podem ser usados em todas as classes de
incêndios, não devem ser usados em centrais telefônicas ou computadores
porque deixam resíduos

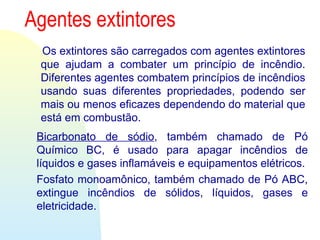

10. Agentes extintores
Os extintores são carregados com agentes extintores
que ajudam a combater um princípio de incêndio.
Diferentes agentes combatem princípios de incêndios
usando suas diferentes propriedades, podendo ser
mais ou menos eficazes dependendo do material que
está em combustão.
Bicarbonato de sódio, também chamado de Pó
Químico BC, é usado para apagar incêndios de
líquidos e gases inflamáveis e equipamentos elétricos.
Fosfato monoamônico, também chamado de Pó ABC,
extingue incêndios de sólidos, líquidos, gases e
eletricidade.

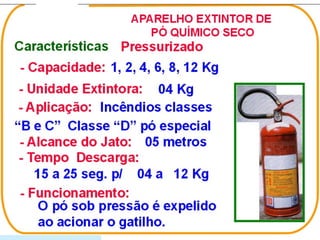

12. EXTINTOR DE PÓ QUÍMICO SECO
O agente extintor pode ser o BICARBONATO DE
SÓDIO ou de POTÁSSIO que recebem um
tratamento para torná-los em absorvente de
umidade.O agente propulsor pode ser o GÁS
CARBÔNICO ou NITROGÊNIO. O agente extintor
forma uma nuvem de pó sobre a chama que visa a
exclusão do OXIGÊNIO; posteriormente são
acrescidos à nuvem, GÁS CARBÔNICO e o VAPOR
DE ÁGUA devido a queima do PÓ.

13. USO DE EXTINTORES
PORTÁTEIS
O extintor tipo "Químico Seco" usar-se-á nos fogos das Classes B e
C. As unidades de tipo maior de 60 a 150 kg deverão ser montadas
sobre rodas. Nos incêndios Classe D, será usado o extintor tipo
"Químico Seco", porém o pó químico será especial para cada
material.

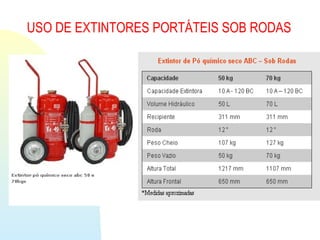

14. USO DE EXTINTORES PORTÁTEIS SOB RODAS

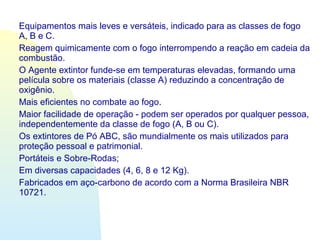

15. Equipamentos mais leves e versáteis, indicado para as classes de fogo
A, B e C.
Reagem quimicamente com o fogo interrompendo a reação em cadeia da
combustão.
O Agente extintor funde-se em temperaturas elevadas, formando uma
película sobre os materiais (classe A) reduzindo a concentração de
oxigênio.
Mais eficientes no combate ao fogo.
Maior facilidade de operação - podem ser operados por qualquer pessoa,
independentemente da classe de fogo (A, B ou C).
Os extintores de Pó ABC, são mundialmente os mais utilizados para
proteção pessoal e patrimonial.
Portáteis e Sobre-Rodas;
Em diversas capacidades (4, 6, 8 e 12 Kg).
Fabricados em aço-carbono de acordo com a Norma Brasileira NBR
10721.

16. Alunos:
Marisa, Danilo, Luiz Henrique, Alex
